Esta guía te explica paso a paso cómo cambiar la placa de interfaz del AMS en una impresora X1E. Es un procedimiento fundamental si tenés problemas de conexión o de alimentación con el sistema de filamentos o con el puerto de red cableada.
Placa de interfaz del AMS
Qué es

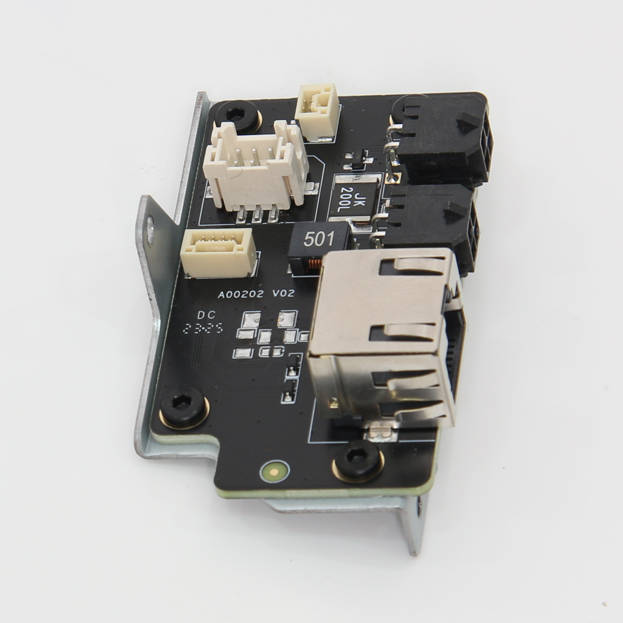

La placa de interfaz del AMS es un circuito que suministra energía de 24V y también gestiona la comunicación entre el AMS y la impresora. En el caso de la X1E, esta placa también incluye un puerto para el cable de red (conexión Ethernet).
¿Cuándo tenés que reemplazar la placa de interfaz?
Deberías hacerlo si hay fallas en la fuente de alimentación o problemas de comunicación con el AMS. Esta placa también puede requerir un reemplazo si falla la conexión Ethernet.
Herramientas y materiales necesarios
- Nueva placa de interfaz del AMS
- Llave Allen H2.0
Lista de piezas

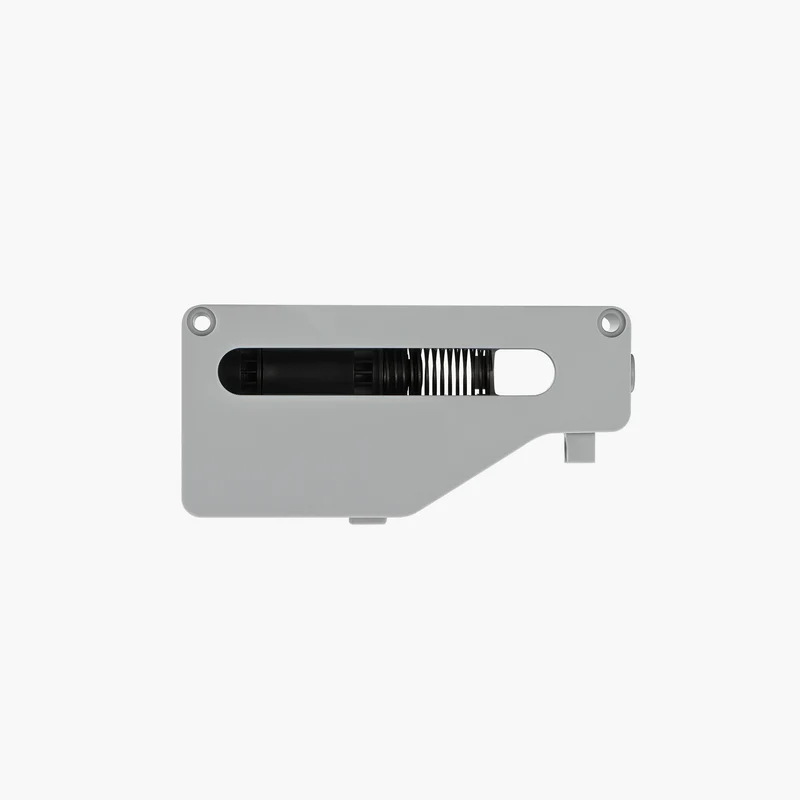

- Buffer de filamento

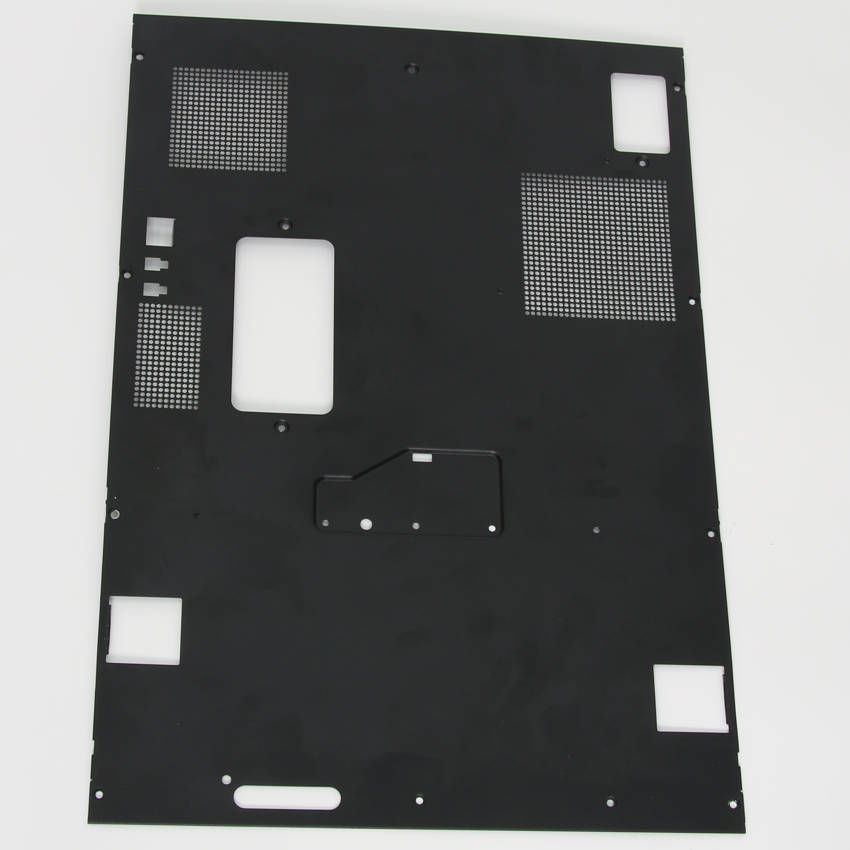

- Panel metálico trasero de la X1E
- Placa de interfaz del AMS
Lista de tornillos
- Tornillo A (ST3*4.5): Panel trasero
- Tornillo B (BT3*5): Panel trasero
- Tornillo C (M3*4.5): Panel trasero
- Tornillo D (BT3*8): Placa de interfaz del AMS
- Tornillo E (M3*6): Placa de interfaz del AMS
- Tornillo F (M3*23): Buffer de filamento
Advertencia de seguridad
¡IMPORTANTE! Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la máquina o sus componentes electrónicos, incluyendo los cables del cabezal. Dejar la impresora encendida mientras hacés estas tareas puede causar un cortocircuito, lo que provocaría daños electrónicos adicionales y riesgos de seguridad.
Cuando hacés mantenimiento o buscás fallas en la impresora, es posible que tengas que desarmar algunas partes, incluido el hotend. Este proceso puede dejar expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí o con otros componentes metálicos mientras la impresora sigue prendida.
Por lo tanto, es esencial apagar la impresora y desenchufarla de la corriente antes de cualquier mantenimiento. De esta forma, vas a evitar daños en la electrónica de la impresora y te vas a asegurar de que el trabajo se haga de forma segura y eficaz.
Si tenés alguna duda o pregunta sobre esta guía, abrí un nuevo ticket en nuestra página de soporte y vamos a hacer lo posible para responderte rápido y darte la ayuda que necesités.
Guía de operación - Desarmado
Paso 1 - Desconectá el cable de alimentación
Desenchufá el cable de alimentación del tomacorriente.
Paso 2 - Desconectá el tubo de PTFE y el cable de 4 pines

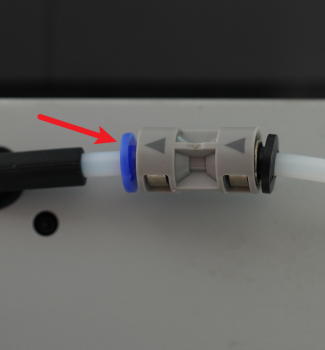

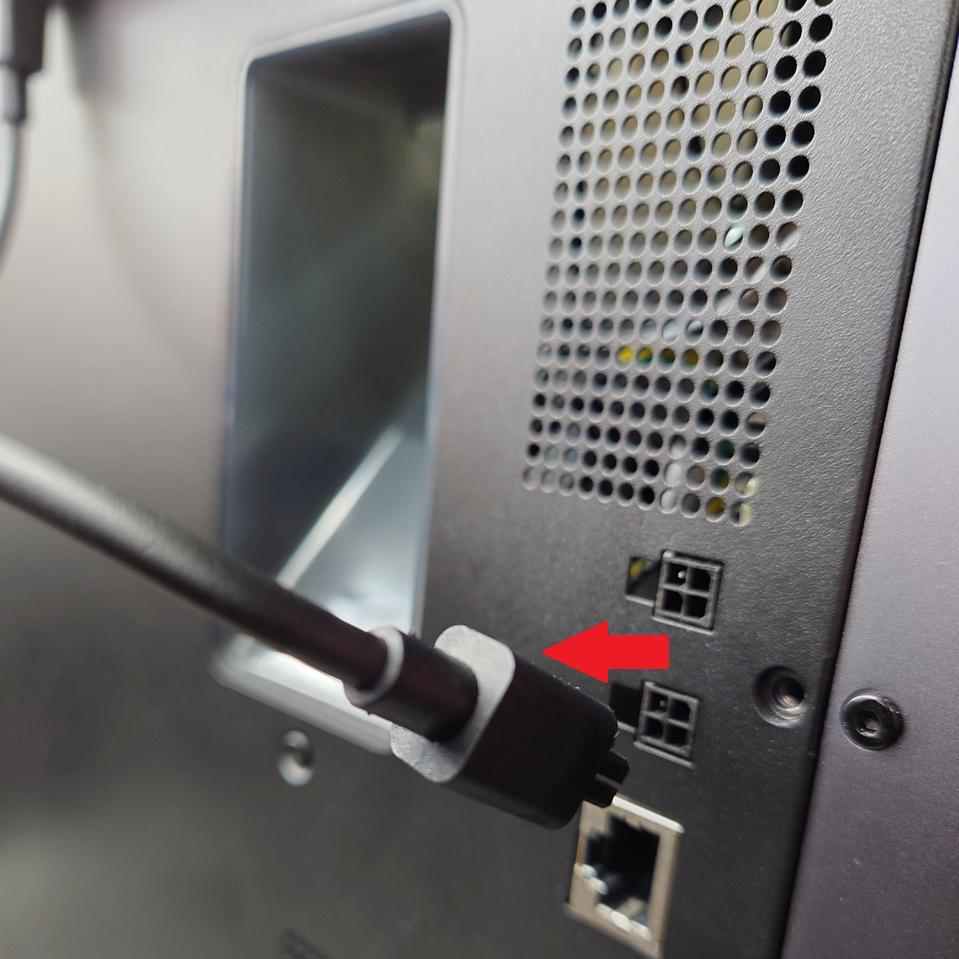

Presioná el acople de plástico para desconectar el tubo de PTFE. Destrabá el cable de 4 pines y desconectalo de la impresora.

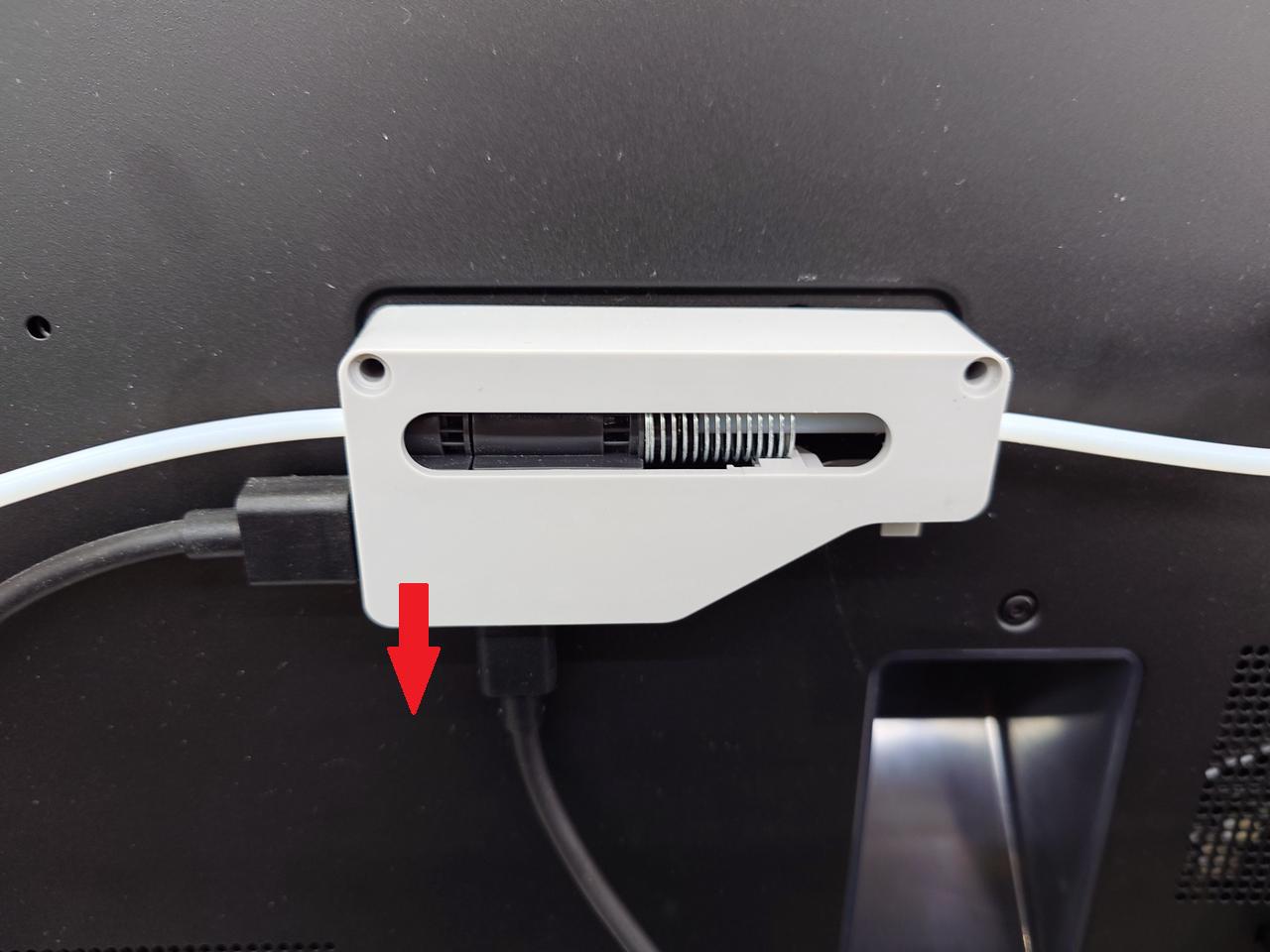

Paso 3 - Sacá el buffer de filamento

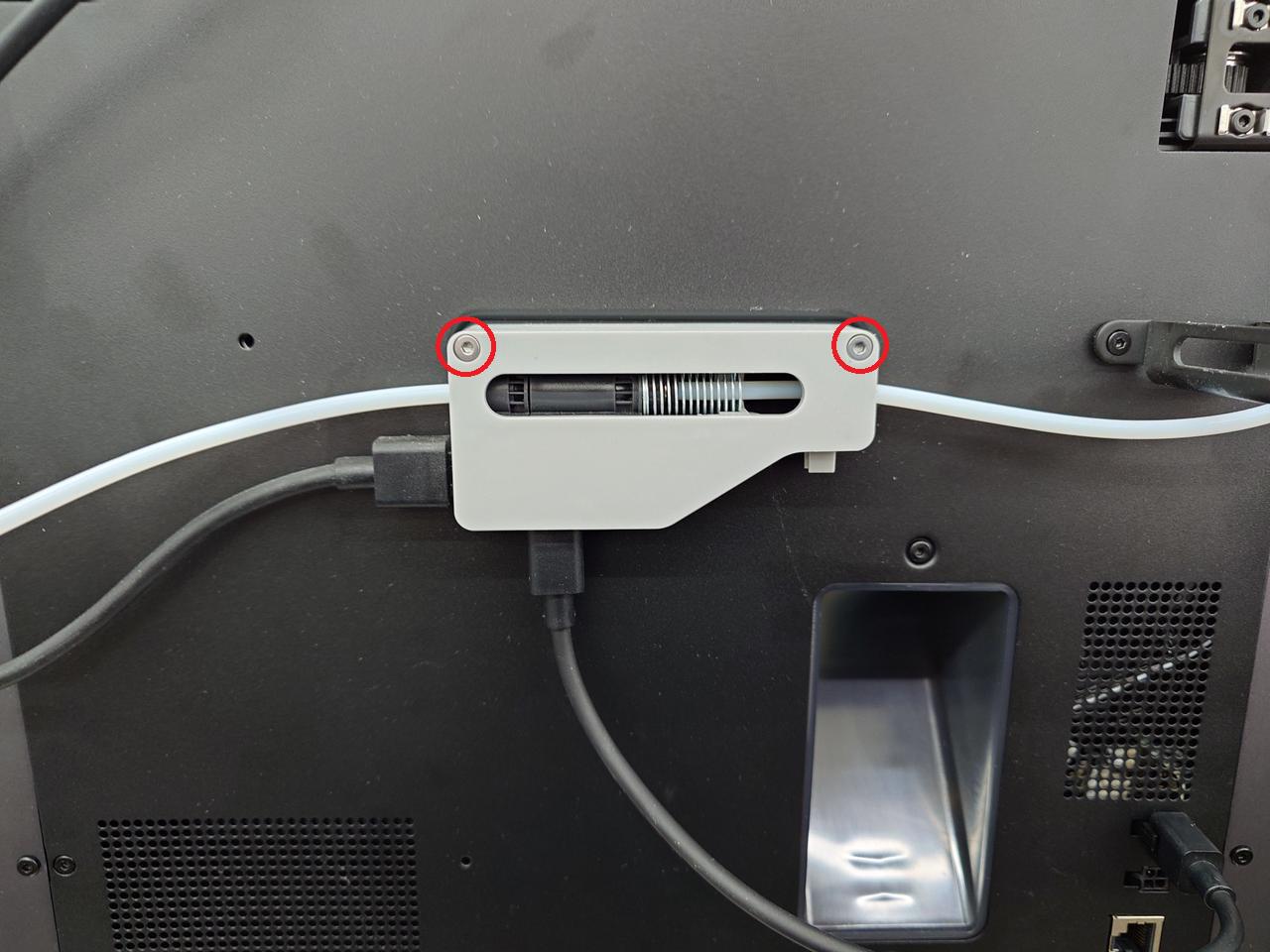

Retirá los 2 tornillos F que sujetan el buffer de filamento para poder sacarlo.
Paso 4 - Sacá el panel trasero

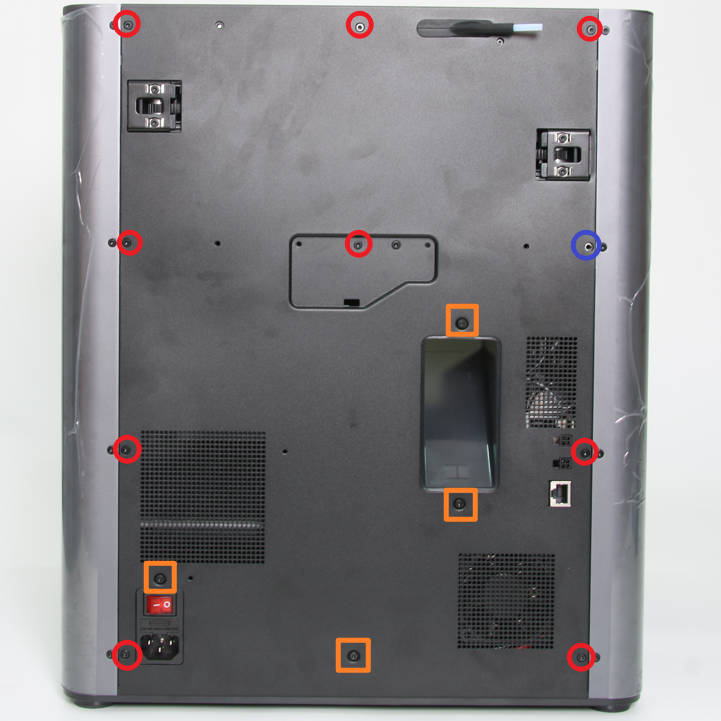

Retirá la tapa de vidrio y luego, como se ve en la Figura 1-4-1, sacá 9 tornillos A, 4 tornillos B y 1 tornillo C usando la llave Allen H2.0.

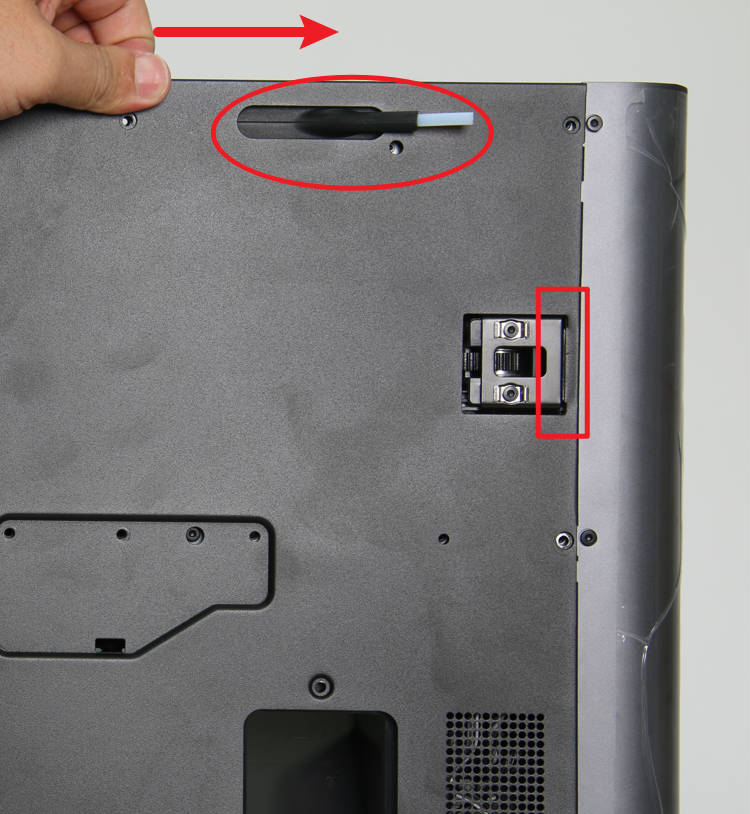

Como muestra la Figura 1-4-2, primero empujá el panel trasero un poquito hacia la derecha y soltalo del tensor del lado derecho.

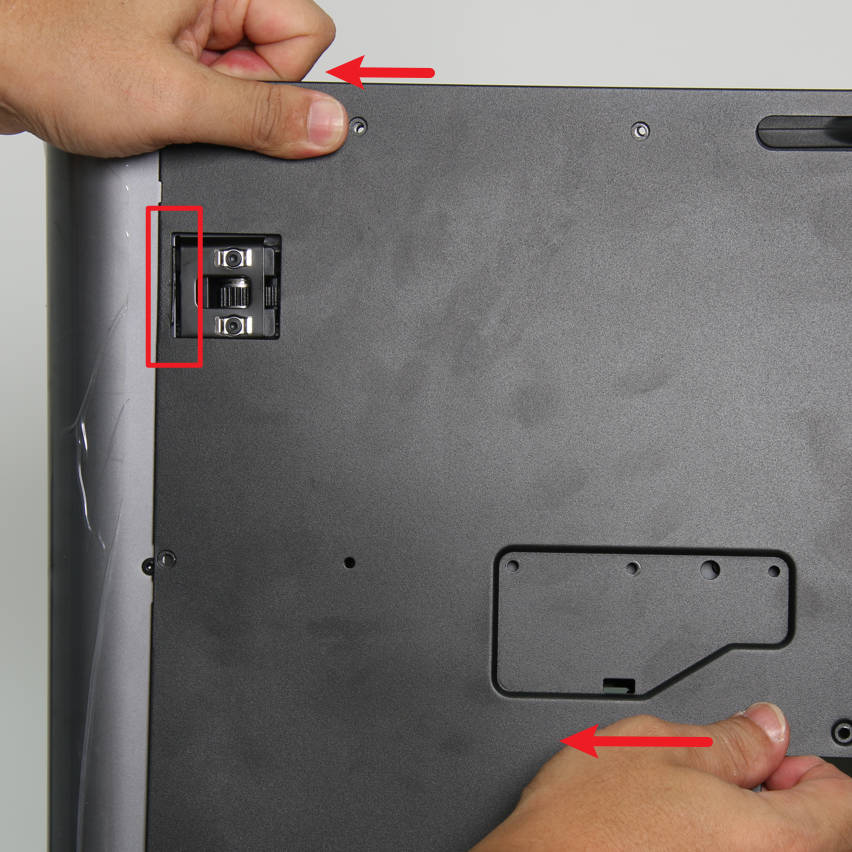

Como indica la Figura 1-4-3, hacé fuerza hacia la izquierda para liberar el panel del tensor izquierdo y retirá el panel trasero.
Paso 5 - Sacá la placa de interfaz del AMS
Como se ve en la Figura 1-5-1, retirá 2 tornillos D y 1 tornillo E con la llave Allen H2.0 para aflojar la placa.
Como muestra la Figura 1-5-2, desconectá los tres conectores y retirá la placa de interfaz del AMS.
La Figura 1-5-3 ilustra los componentes conectados a cada puerto de la placa:
- 1: Placa de control del calentador de la cámara
- 2: Placa MC
- 3: Placa de interfaz de red
- 4: Cable de red
- 5: AMS
Guía de operación - Armado
Paso 1 - Instalá la placa de interfaz del AMS
Como se muestra en la Figura 2-1-1, conectá los 3 conectores en secuencia según las descripciones anteriores.
Como indica la Figura 2-1-2, instalá la placa de interfaz del AMS y asegurá los 2 tornillos D y el tornillo E.
Paso 2 - Instalá el panel trasero
Como se ve en la Figura 2-2-1, primero pasá el soporte del tubo a través del panel trasero e instalá la parte cerca del tensor derecho en su lugar; podés usar la llave Allen para presionar el borde y que encaje.
Como muestra la Figura 2-2-2, tirá del panel hacia la izquierda e instalá la parte cerca del tensor izquierdo; podés ayudarte con la llave Allen presionando el borde para asistir en la instalación.
Como se indica en la Figura 2-2-3, colocá los 9 tornillos A, 4 tornillos B y 1 tornillo C para fijar el panel trasero.
Paso 3 - Instalá el buffer de filamento
Colocá el buffer de filamento y poné los 2 tornillos F para dejarlo firme en su lugar.
Paso 4 - Conectá el tubo de PTFE y el cable de 4 pines
Conectá el tubo de PTFE simplemente empujándolo contra la salida de PTFE en la parte de atrás de la máquina y conectá el cable bus de 4 pines.

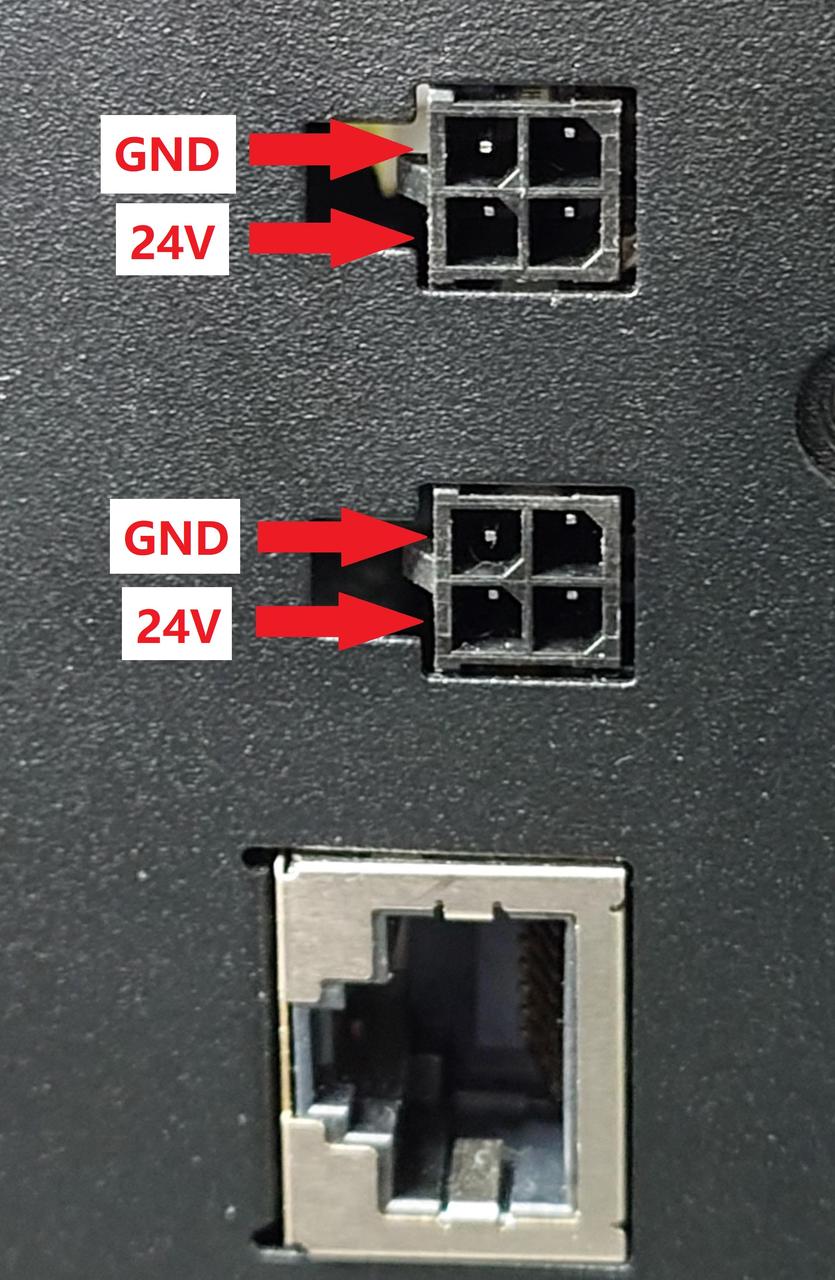

NOTA: El cable de 4 pines no debe insertarse en la dirección incorrecta; si se pone al revés, puede dañar la impresora y la placa base del AMS.
Verificación del funcionamiento
Conectá el cable de alimentación y prendé la impresora. En la pantalla, tocá la pestaña del AMS para ver el panel de control. Presioná "Load" para iniciar el proceso de carga de filamento; si el proceso termina sin errores, el reemplazo de la placa de interfaz del AMS fue un éxito.
Notas finales
Si te encontrás con cualquier problema durante el proceso, fijate de revisar bien las conexiones o contactanos a través de la página de soporte.
