Esta es una página para guiarte en el reemplazo del motor XY de tu impresora.
¿Qué es el motor XY?

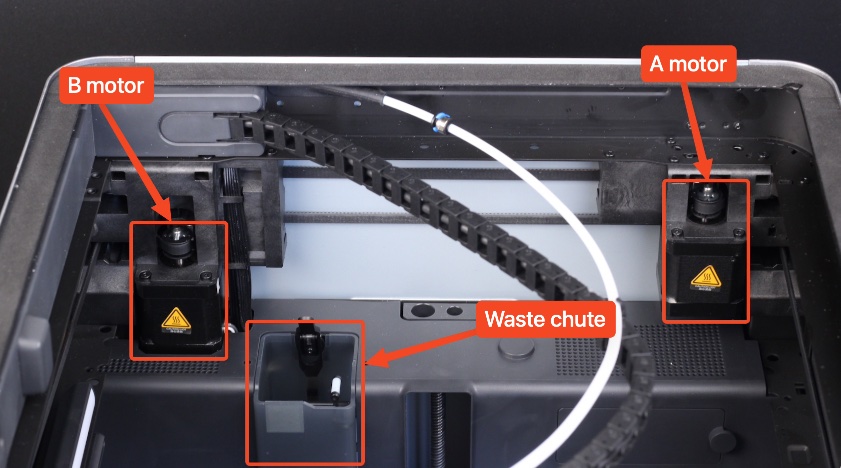

Los motores X o Y son dos motores stepper iguales instalados en la parte trasera de la impresora para mover el toolhead en la dirección XY. Hay uno a la izquierda y otro a la derecha. Por comodidad, los llamamos motor A y motor B, como se muestra en la imagen de abajo.
Cuándo hacerlo
- Motor quemado.
- El equipo de posventa confirmó la falla del motor XY mediante el análisis de logs.
Herramientas y materiales necesarios
- Llave Allen H1.5.
- Destornillador hexagonal H2.0 (se necesita uno largo para sacar el motor).
- Pinzas.

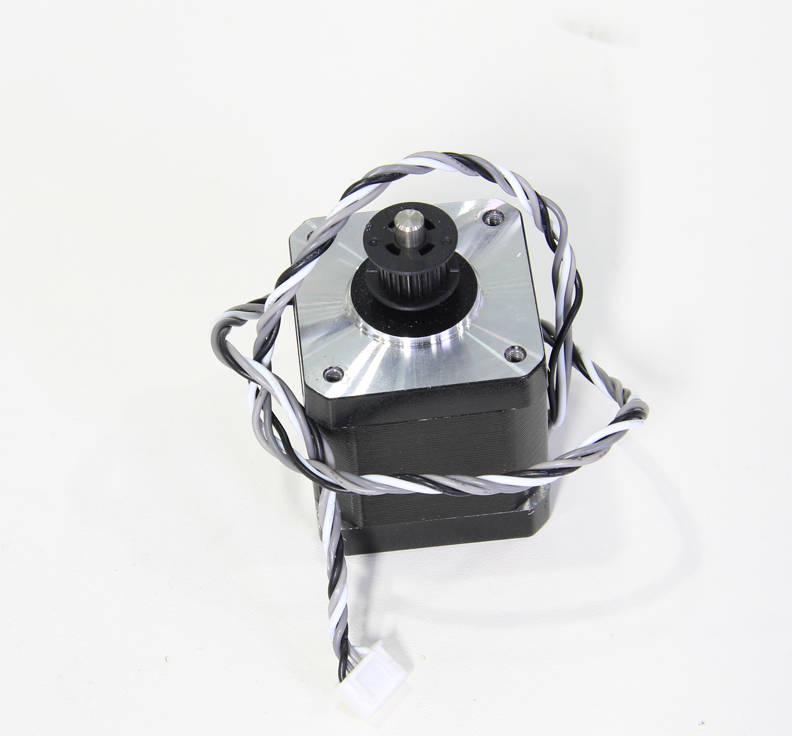

- Motor XY nuevo.
Advertencia de seguridad y estado de la máquina antes de empezar
Apagá la alimentación, desenchufá el cable de corriente y también sacá el filament buffer o el AMS hub y el soporte de la bobina si los tenés instalados.
Guía de operación

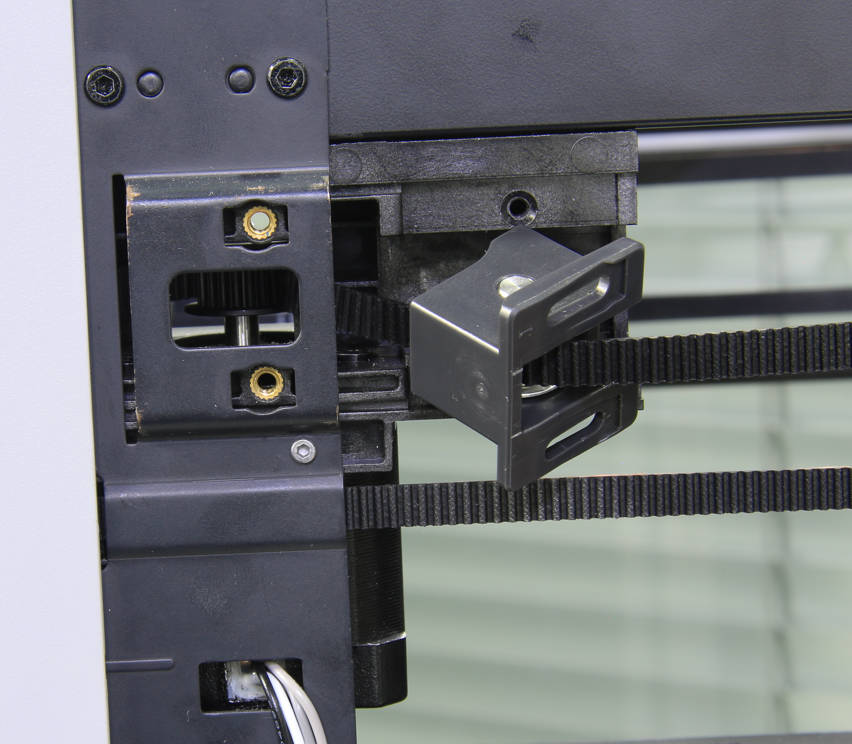

Paso 1 - Aflojar el tensor de la correa XY

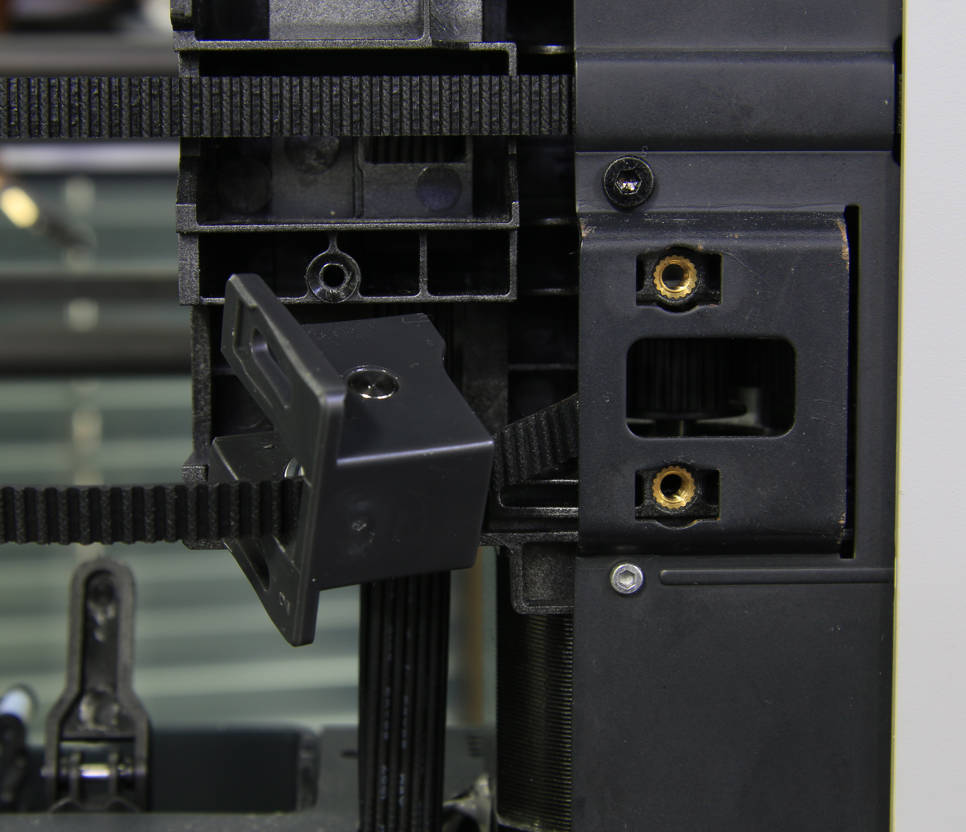

Dependiendo de cuál sea el motor dañado, fijate en los pasos 1 a 5 de "Reemplazar la polea loca del tensor XY" para aflojar el tensor XY en la posición correspondiente.
Aflojar el tensor A | Aflojar el tensor B
Paso 2 - Sacar el motor A
Hay varias diferencias entre el desarmado del motor A y el motor B, así que los vamos a describir por separado.
Paso 2 - 1 Sacar el cable del motor A

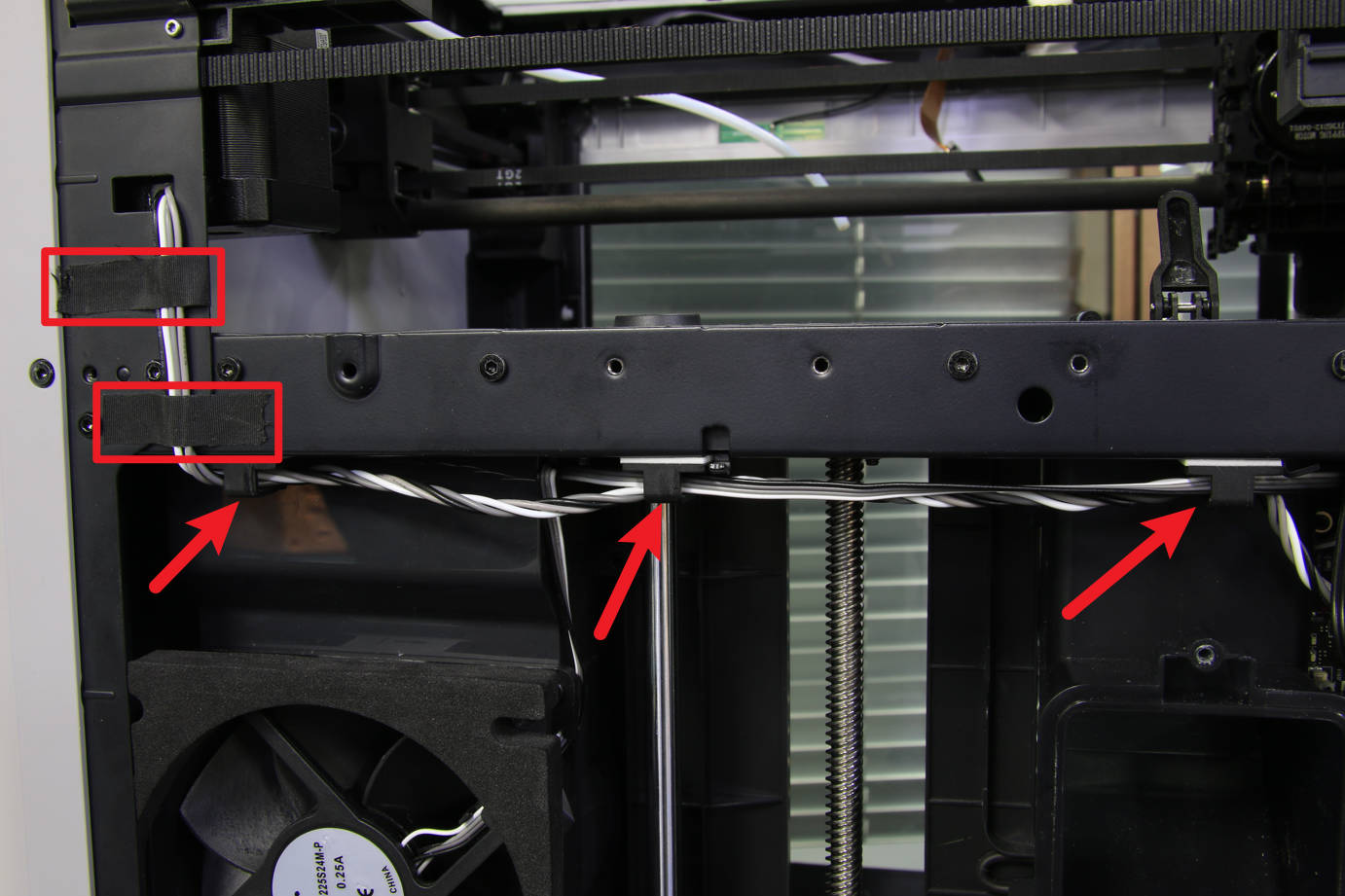

Desconectá el motor A y sacá el anillo de ferrita cilíndrico que tiene, liberando el cable del motor de los precintos y la cinta.
Paso 2 - 2 Sacar los tornillos del motor A

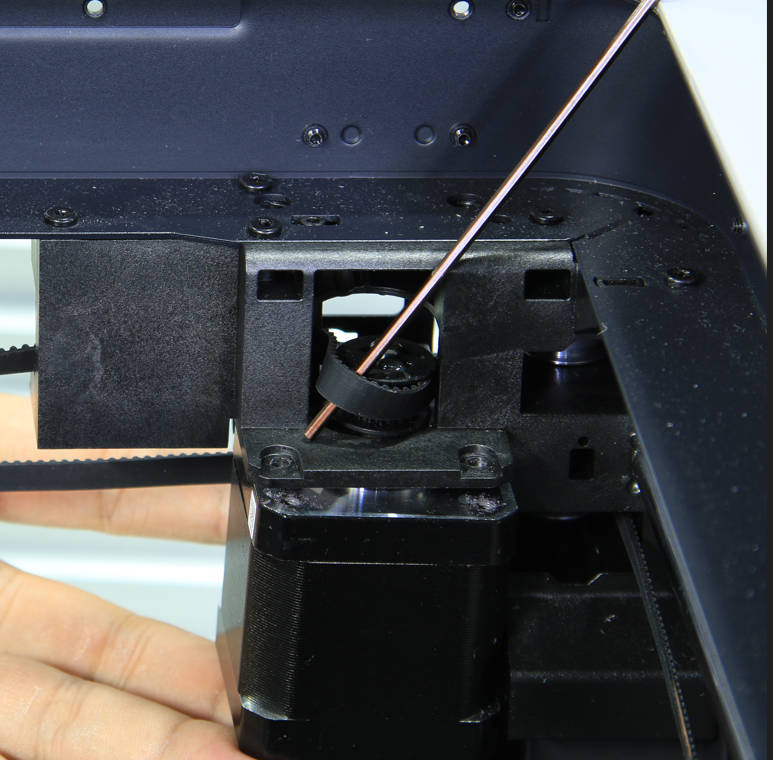

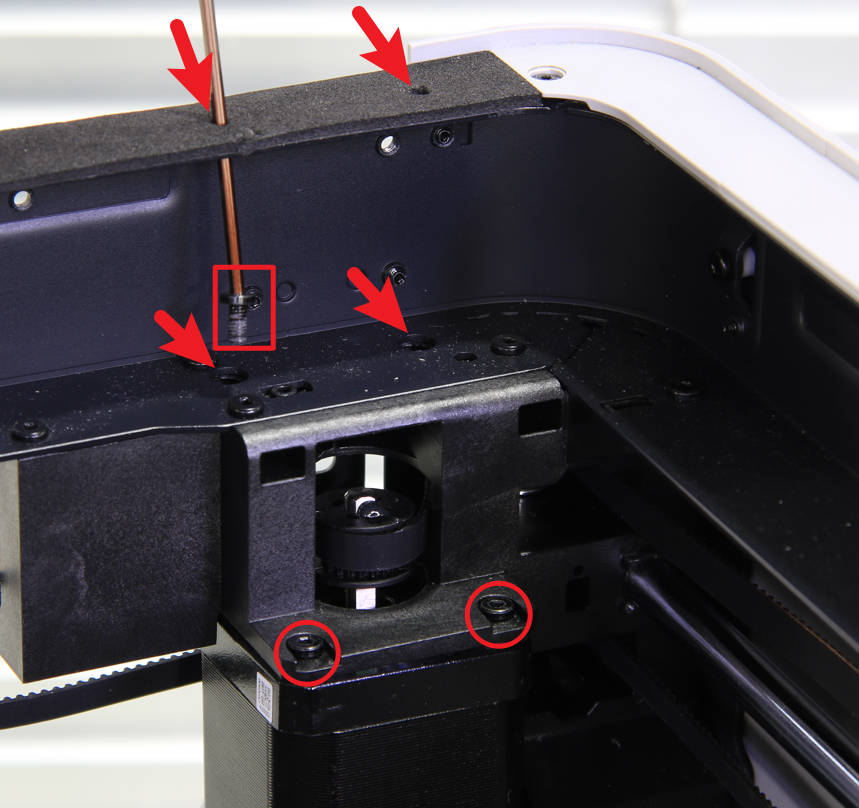

El motor A está sujeto por 4 tornillos; sacalos todos. Dos de los tornillos se ven claramente, pero para los otros dos tenés que pasar un destornillador hexagonal largo desde la parte superior.
Nota: Los tornillos que sujetan el motor están bastante apretados y hay que manipularlos con cuidado para no barrerles la cabeza.
Paso 2 - 3 Sacar el motor A
Retirá la correa de distribución de la polea dentada del motor y sacá el motor A.
Paso 3 - Instalar el motor A
Paso 3 - 1 Instalar el motor A

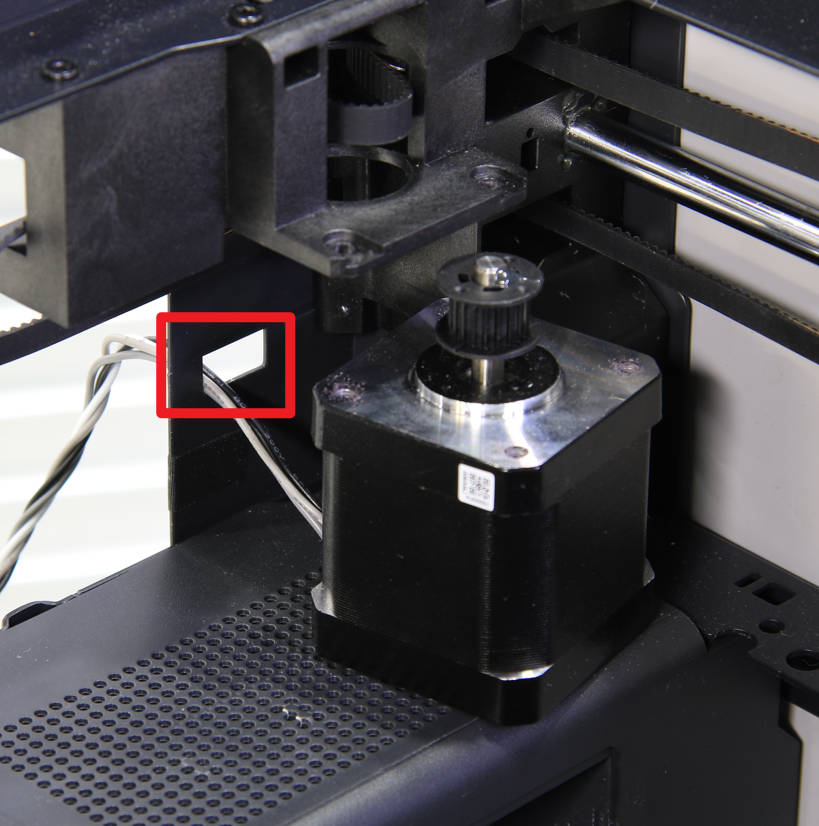

Pasá el cable del motor A por el agujero cuadrado, sostené el motor con la mano e instalá la correa de distribución en la polea dentada.
Paso 3 - 2 Ajustar los tornillos del motor A
Ajustá los 4 tornillos que fijan el motor. Los dos tornillos traseros se deben colocar en el destornillador hexagonal desde la posición de la viga superior y luego usar el destornillador para llevarlos a su lugar.
Paso 3 - 3 Conectar el cable del motor A
Acomodá el cable del motor como se ve en la imagen de abajo, instalá el anillo de ferrita cilíndrico y después conectá el cable al conector de la placa MC.
Paso 4 - Sacar el motor B
El desarmado y armado del motor B es más complicado que el del motor A, y hay que sacar algunas partes más, como el conducto de purga (excess chute), la tapa de la placa AP y el conjunto del blindaje interno.
Paso 4 - 1 Sacar el conducto de purga (excess chute)
Sacá los 2 tornillos ubicados a cada lado del conducto de purga. Una vez hecho esto, retirá el conducto.
Nota: Más adelante agregamos un tornillo en el lado izquierdo, que se puede sacar con una llave Allen H2.0.
Paso 4 - 2 Sacar la tapa de la placa AP
Sacá 1 tornillo con una llave Allen H1.5, abrí la tapa de la placa AP y retirala.
Paso 4 - 3 Sacar el disipador y desconectar los cables
Sacá 2 tornillos con una llave Allen H1.5 para retirar el disipador.
Hay una capa de pasta térmica en la base del disipador, lo que puede causar una ligera adherencia al sacarlo. Aplicá una fuerza moderada para desprenderlo.
Desconectá el cable del motor B y el cable de la placa de interfaz del AMS. Retirá el anillo de ferrita cilíndrico del cable del motor y liberá el cable de los precintos.
Paso 4 - 4 Bajar la cama caliente (heatbed)
Incliná la impresora, bajá la cama caliente moviendo la correa del eje Z y bajala lo más posible sin que afecte la extracción e instalación de los tornillos.
Bajá la cama caliente | No tapes este tornillo

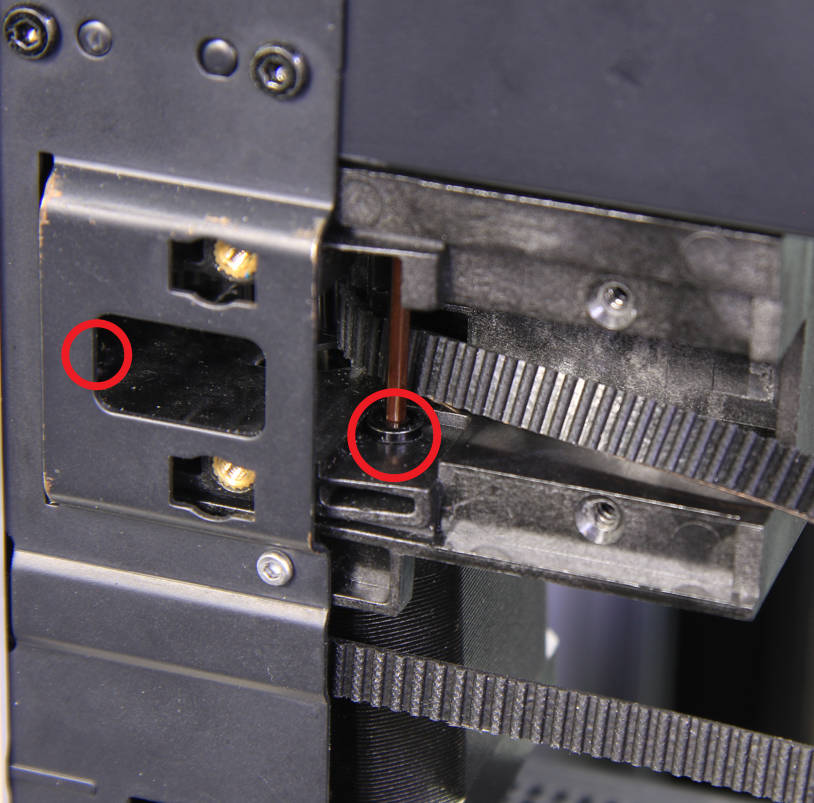

Paso 4 - 5 Aflojar el enchufe de alimentación
Hacé palanca en el enchufe de alimentación con unas pinzas para aflojarlo y sacarlo de su lugar.
Paso 4 - 6 Aflojar el blindaje interno
Sacá los 9 tornillos que fijan el blindaje interno con un destornillador hexagonal H2.0, tirá del cable del motor B por el agujero de cables en el blindaje y luego separá el blindaje de la viga trasera para liberar espacio para el motor B.
Paso 4 - 7 Sacar los tornillos del motor B
El motor B también está sujeto por 4 tornillos. Dos se ven claramente, pero los otros dos requieren pasar el destornillador hexagonal largo desde arriba.
Nota: Los tornillos que fijan el motor están muy apretados; manejalos con cuidado para no dañar las cabezas.
Paso 4 - 8 Sacar el motor B
Retirá la correa de distribución de la polea dentada del motor y sacá el motor B.
Paso 5 - Instalar el motor B
Paso 5 - 1 Instalar el motor B
Instalá el motor B en su lugar y colocá la correa de distribución en la polea dentada del motor.
Paso 5 - 2 Ajustar los tornillos del motor B
Ajustá los 4 tornillos que fijan el motor. Uno de los tornillos traseros se debe colocar en el destornillador hexagonal desde la viga superior para llevarlo a su lugar. El otro tornillo trasero se puede poner directamente en el agujero y ajustarlo con el destornillador.
Paso 5 - 3 Reinstalar el disipador
Aplicá una cantidad adecuada de pasta térmica en la base del disipador, luego reinstalalo en su posición original y ajustá los dos tornillos que lo sujetan.
Paso 5 - 4 Conectar los cables

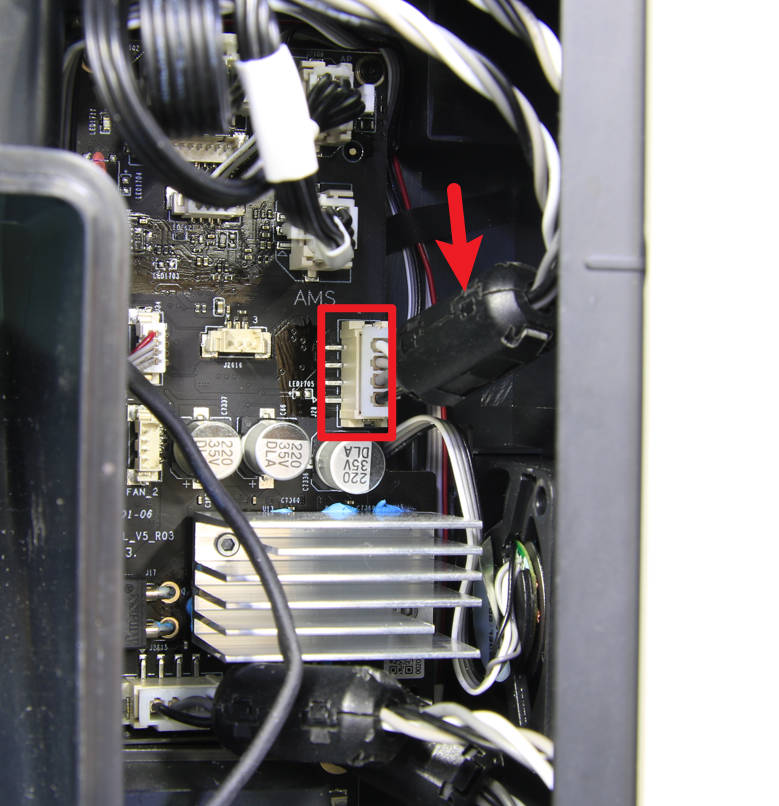

Pasá el cable del motor, instalá el anillo de ferrita cilíndrico, conectá el cable del motor al puerto correspondiente del motor B en la placa MC, conectá el cable de la placa de interfaz del AMS y acomodá los cables como se muestra en la imagen de abajo.
Paso 5 - 5 Instalar el blindaje interno
Volvé a colocar y encajar el blindaje interno en la viga trasera y ajustá los 9 tornillos para fijarlo.
Paso 5 - 6 Montar el enchufe de alimentación
Volvé a montar el enchufe de alimentación en su lugar.
Paso 5 - 7 Instalar la tapa de la placa AP
Como se muestra en la imagen, alineá primero las posiciones indicadas por las flechas y luego instalá la tapa. Ajustá el tornillo en la parte trasera de la impresora para fijar la tapa de la placa AP.
Paso 5 - 8 Instalar el conducto de purga (excess chute)
Instalá el conducto deslizándolo de vuelta a su posición, prestando atención a las pestañas que sobresalen a ambos lados. Finalmente, aseguralo con los 2 tornillos a cada lado de la parte superior.
Paso 6 - Instalar los tensores XY y armar la impresora
Fijate en los pasos 9 a 13 de "Reemplazar la polea loca del tensor XY" para instalar los tensores, armar la impresora y completar el tensado de las correas XY.
Cómo verificar que todo salió bien
Encendé la impresora. Corré un auto-test del dispositivo (Device self-test) como se muestra abajo; si no aparecen errores, el reemplazo fue un éxito.
Si llegás a tener algún problema, primero revisá los pasos que hiciste y volvé a tensar la correa para probar de nuevo. Si el problema sigue, contactate con el equipo de soporte para que te den una mano.
