Esta guía te proporciona las instrucciones detalladas y las precauciones necesarias para desarmar y armar la unidad de calefacción de la cámara de la X1E. Seguí estos pasos para realizar el mantenimiento de la unidad y sus accesorios de manera segura y correcta en tu impresora.
Unidad de calefacción de la cámara de la X1E
Para ofrecer una temperatura más alta y estable dentro de la cámara de la impresora, agregamos una unidad de calefacción y otros componentes de soporte a la X1E. Esta página contiene las pautas para el desarmado y montaje de esta unidad, junto con las precauciones que tenés que tomar.
Lista de piezas

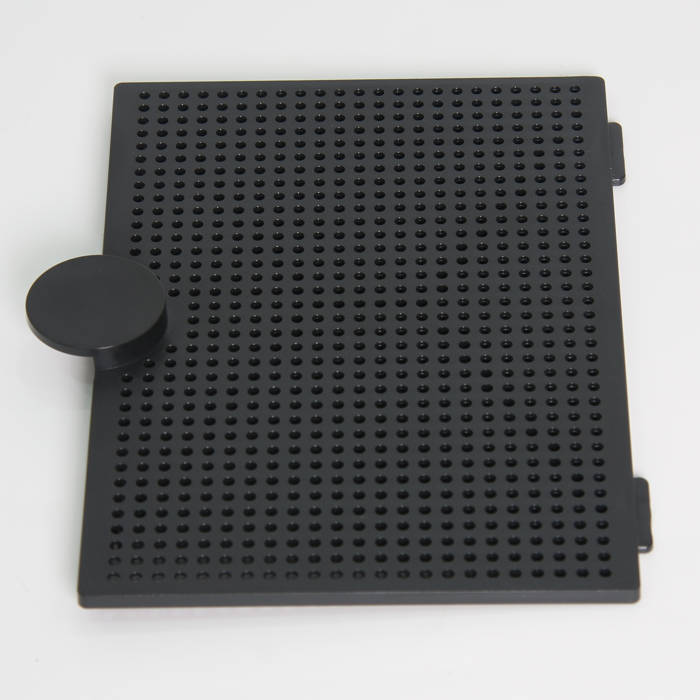

- 1. Tapa del filtro
- 2. Filtro de aire de carbón activado

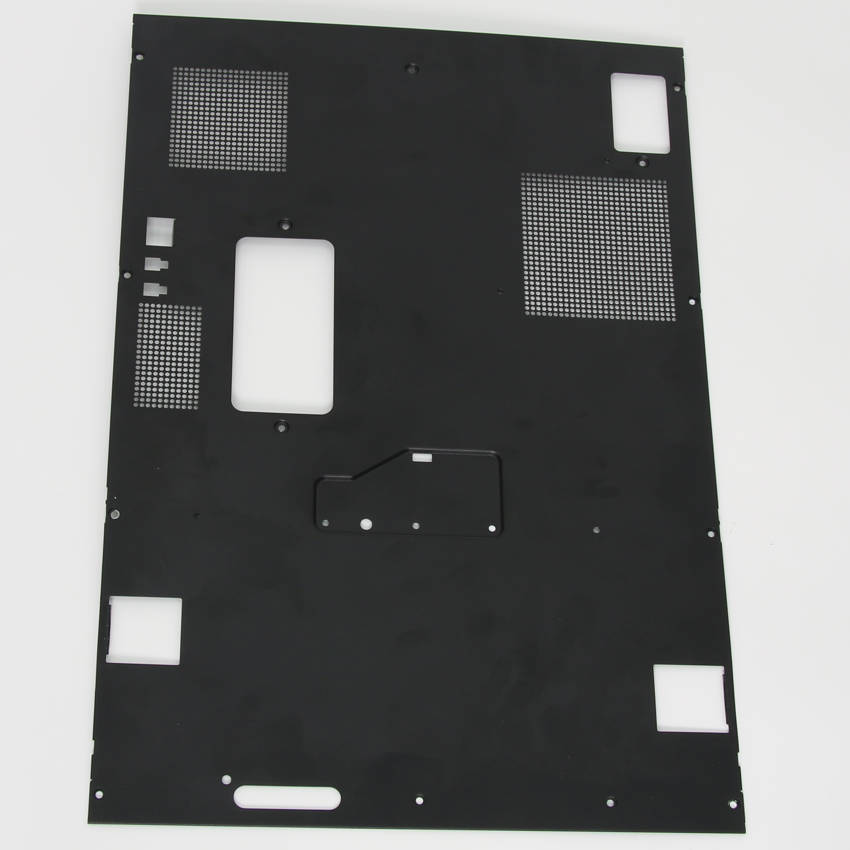

- 3. Panel trasero metálico de la X1E
- 4. Excess chute

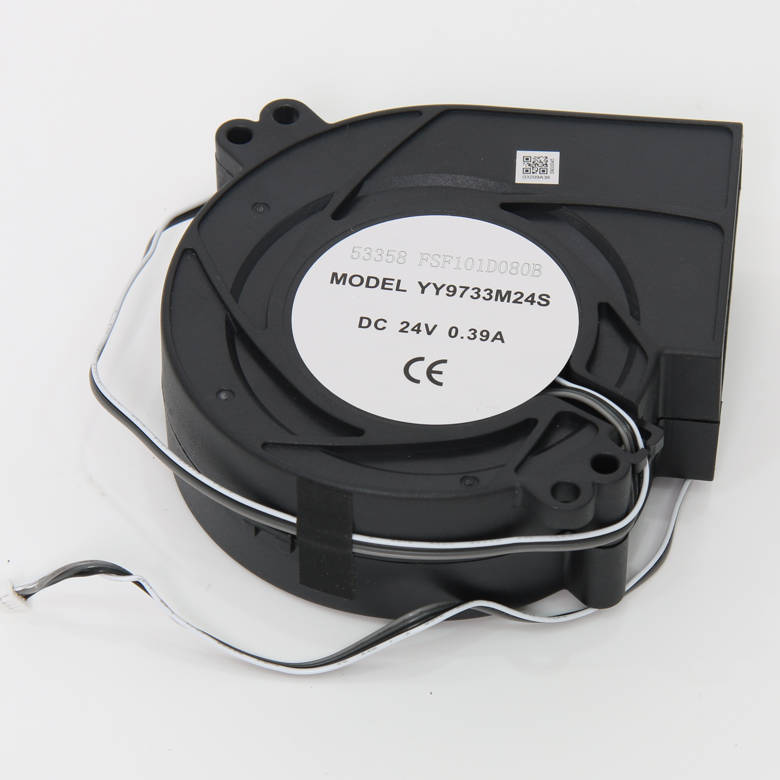

- 5. Ventilador regulador de temperatura de la cámara

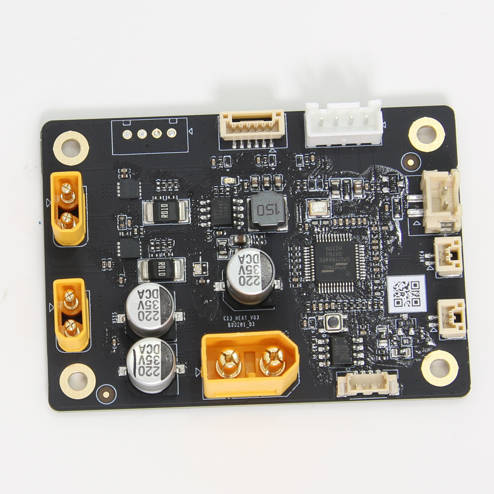

- 6. Placa de control del calefactor de cámara

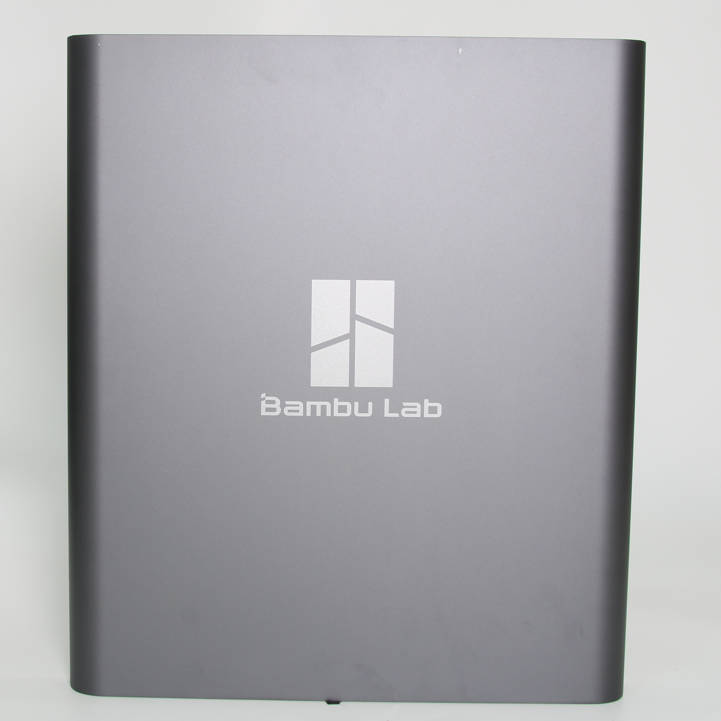

- 7. Panel metálico derecho de la X1E

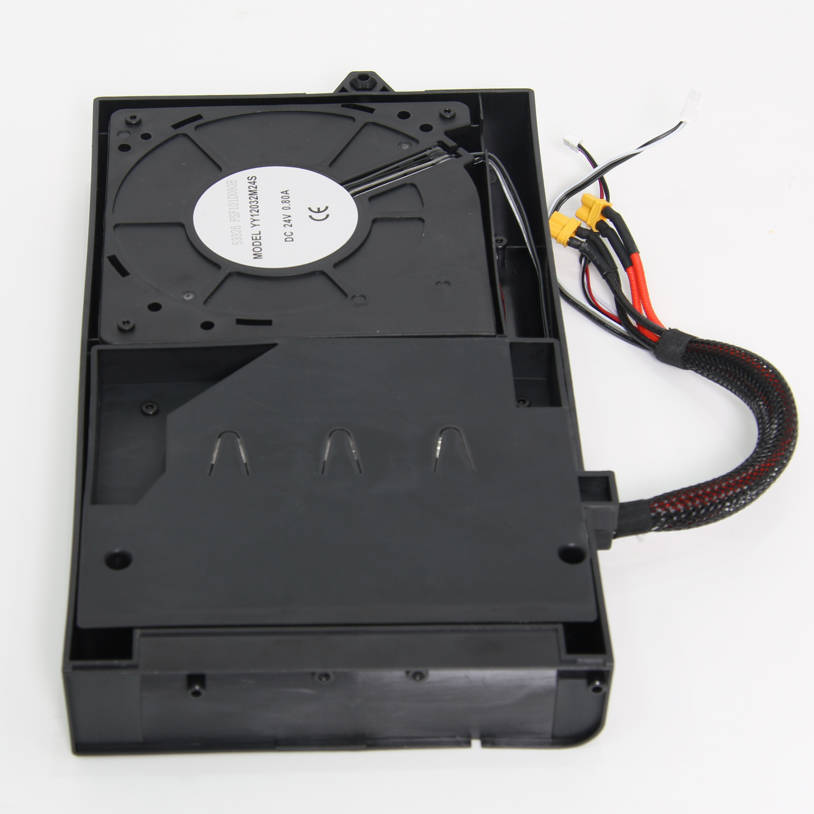

- 8. Unidad de calefacción de la cámara
Lista de tornillos
- Tornillo A (ST3*4.5): Panel trasero, Panel derecho (9 unidades)
- Tornillo B (BT3*5): Panel trasero, Conducto de aire (4 unidades / 3 unidades)
- Tornillo C (M3*4.5): Panel trasero, Panel derecho (1 unidad / 15 unidades)
- Tornillo D (BT2*8): Excess chute, Cubierta protectora de energía (2 unidades / 7 unidades)
- Tornillo E (BT2*5): Excess chute (1 unidad)
- Tornillo F (BT3*8): Ventilador regulador de temperatura, Unidad de calefacción (1 unidad / 2 unidades)
- Tornillo G (BT3*6): Placa de control del calefactor (4 unidades)
- Tornillo H (MG3*12): Unidad de calefacción de la cámara (1 unidad)
Herramientas y materiales necesarios
- Llave Allen H1.5 / H2.0
- Destornillador Phillips (cruz)
- Pinzas de punta fina
Aviso de seguridad
¡IMPORTANTE! Es fundamental que apagues la impresora y la desenchufes antes de hacer cualquier trabajo de mantenimiento, tanto en la máquina como en su electrónica (incluyendo los cables del tool head). Si la dejás prendida, podés causar un cortocircuito que queme los componentes electrónicos o te ponga en riesgo a vos.
Al desarmar piezas como el hotend, pueden quedar cables expuestos que podrían tocarse entre sí o con partes metálicas. Por eso, siempre cortá la corriente y desconectá el cable de alimentación. Si tenés dudas sobre cómo seguir esta guía, abrí un ticket de soporte y te vamos a ayudar lo antes posible.
Desarmado
Paso 1: Sacá el filtro de aire de carbón activado

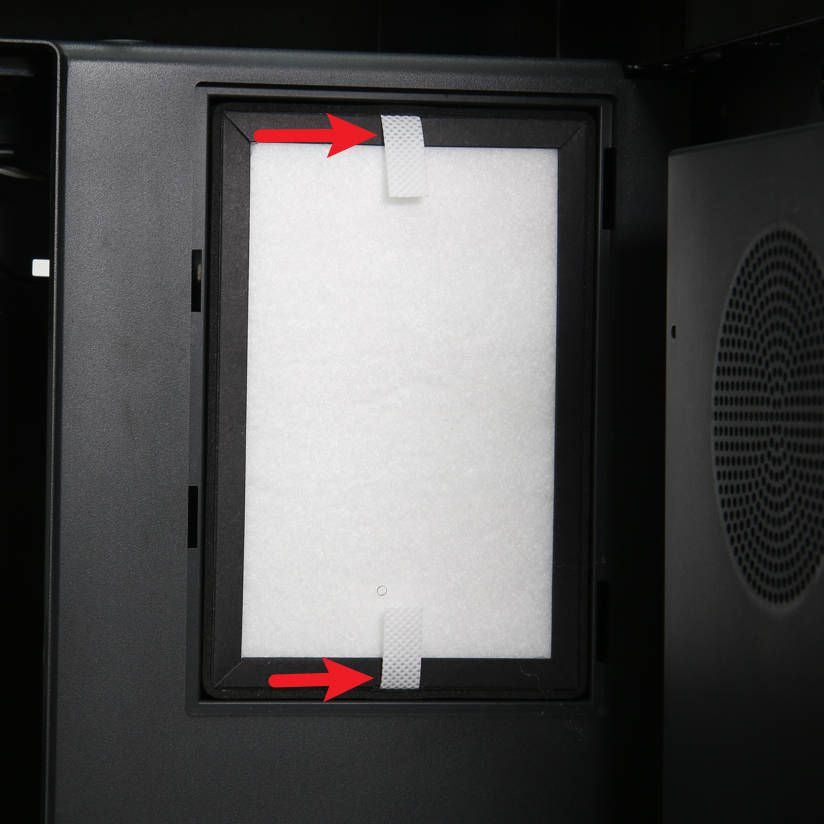

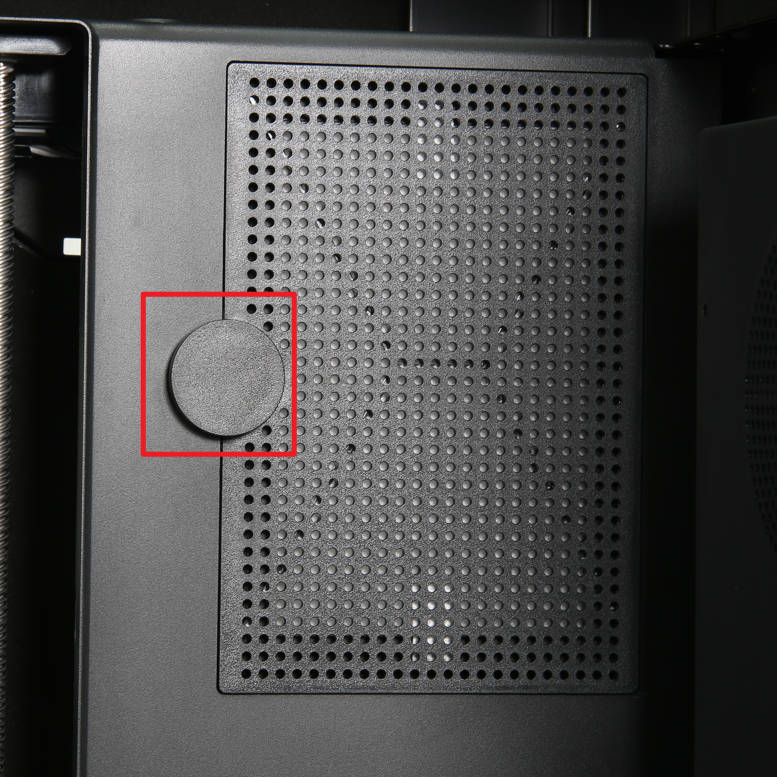

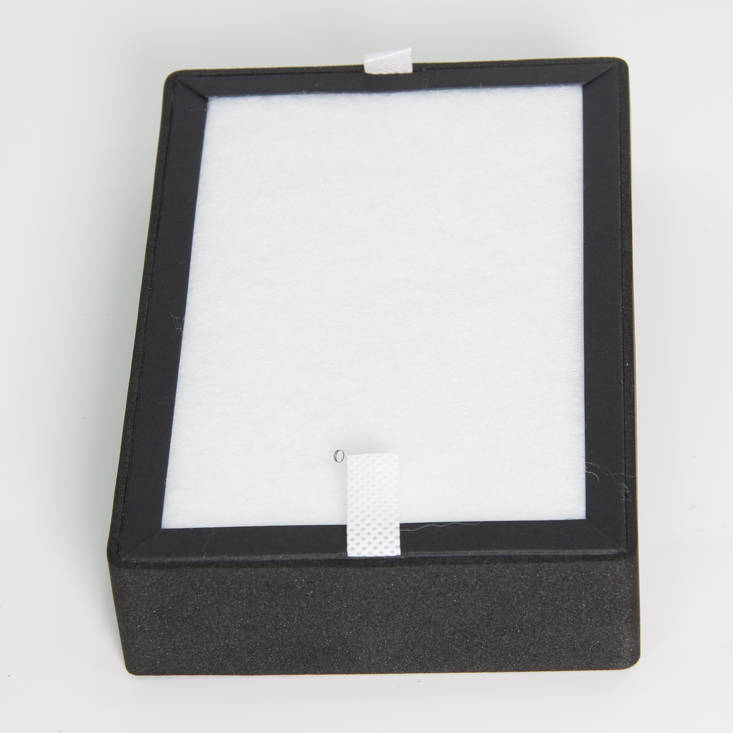

Retirá la tapa de vidrio superior, bajá la cama caliente hasta el fondo tirando de la correa del eje Z para que quede a la vista toda la tapa del filtro. Después, sacá la tapa del filtro y tirá de la correa del filtro con las dos manos para retirar el filtro de carbón activado.
Paso 2: Sacá el panel trasero

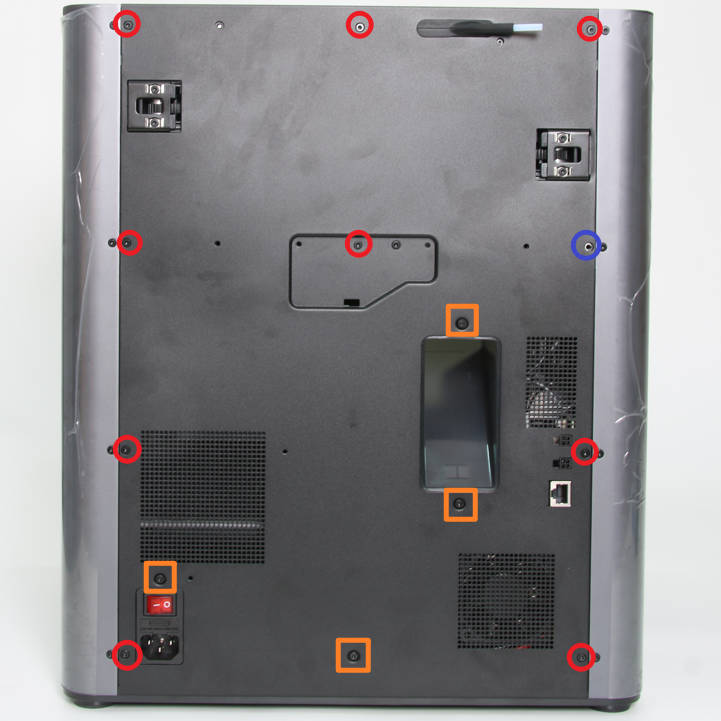

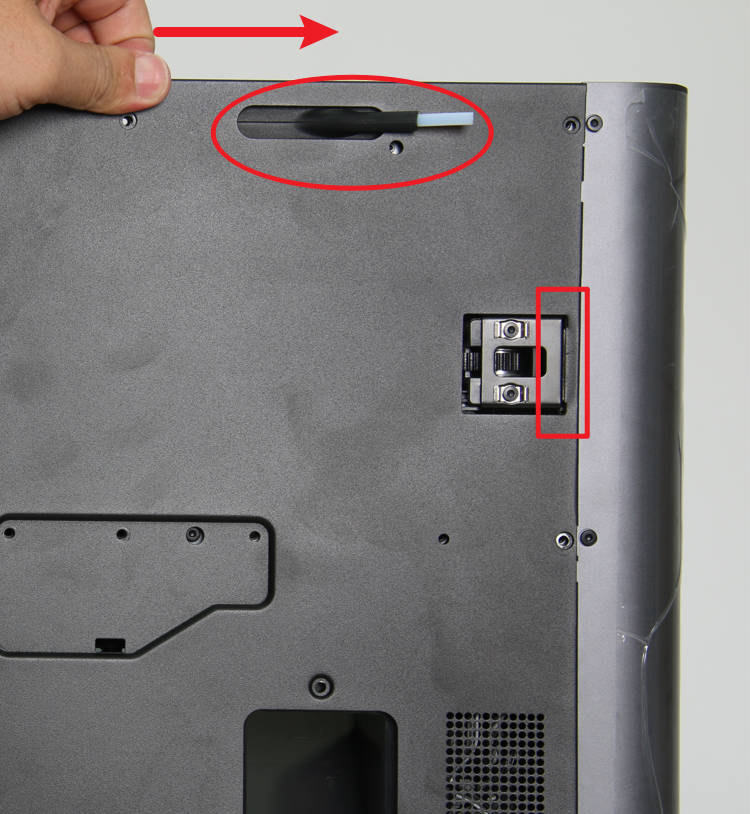

Con la llave Allen H2.0, sacá los 9 tornillos A, los 4 tornillos B y el tornillo C. Empujá el panel un poquito hacia la derecha para soltarlo del tensor del lado derecho y después hacé fuerza hacia la izquierda para liberarlo del tensor izquierdo y retirarlo por completo.

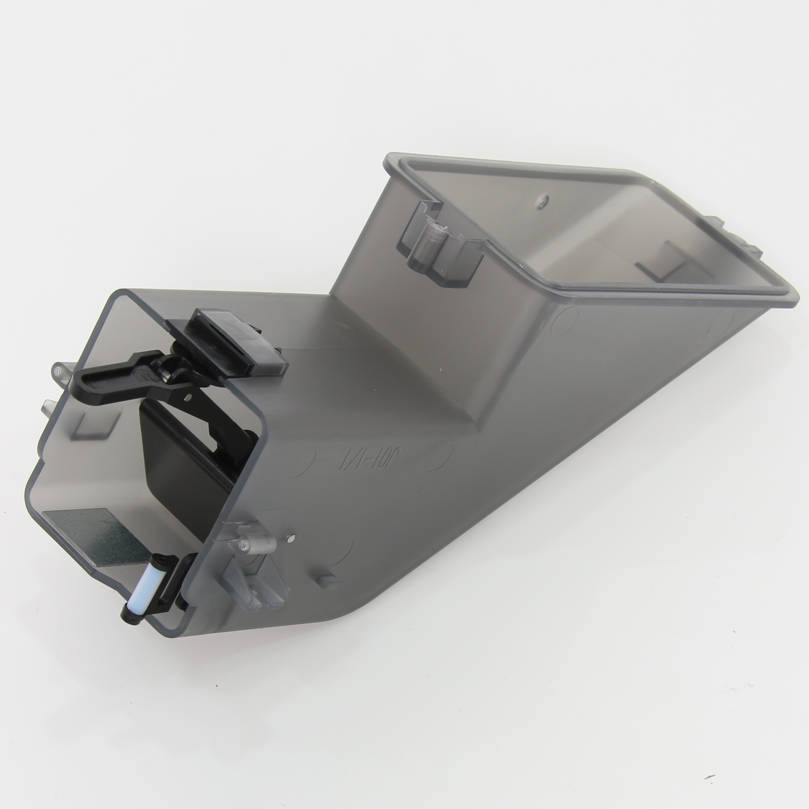

Paso 3: Sacá el Excess chute
Usá la llave Allen H1.5 para sacar los 2 tornillos D y la llave Allen H2.0 para sacar el tornillo E. Una vez hecho esto, retirá el Excess chute.
Paso 4: Sacá el ventilador regulador de temperatura de la cámara
Sacá los 3 tornillos B con la llave H2.0 y retirá el conducto de aire. Desconectá el ventilador del puerto FAN1 en la placa de control principal, soltá el cable de los tres precintos y sacá el tornillo F para retirar el ventilador.
Paso 5: Sacá la placa de control del calefactor de la cámara
Desconectá los 8 cables de la placa. Ojo: los conectores que indican las flechas tienen una traba; tenés que presionarla para poder desenchufarlos. Sacá los 4 tornillos G con la llave H2.0. Los conectores corresponden a:
- 1- Unidad de calefacción (Negro, GND)
- 2- Unidad de calefacción (Rojo, 24V)
- 3- Fuente de alimentación interna (24V)
- 4- Interfaz de red y placa de conexión AMS
- 5- NTC de la fuente interna
- 6- Ventilador de enfriamiento de la fuente
- 7- Ventilador de la unidad de calefacción
- 8- NTC de la unidad de calefacción
Paso 6: Sacá el panel metálico derecho
Retirá los tornillos que sujetan el panel derecho y sacalo con cuidado de no dañar los componentes internos.
Paso 7: Sacá la unidad de calefacción de la cámara
Retirá los tornillos de fijación restantes y sacá la unidad completa de su alojamiento.
Armado
Paso 1: Instalá la unidad de calefacción de la cámara
Colocá la unidad nueva en su lugar y asegurate de que encaje bien antes de poner los tornillos.
Paso 2: Instalá el panel metálico derecho
Volvé a colocar el panel y ajustá los tornillos correspondientes.
Paso 3: Instalá la placa de control del calefactor de la cámara
Colocá la placa, poné los 4 tornillos G y conectá los 8 cables en sus puertos respectivos, asegurándote de que las trabas hagan clic.
Paso 4: Instalá el ventilador regulador de temperatura de la cámara
Colocá el ventilador, poné el tornillo F, pasá el cable por los precintos y conectalo al puerto FAN1. Volvé a poner el conducto de aire con los tornillos B.
Paso 5: Instalá el Excess chute
Poné el conducto en su lugar y ajustá los tornillos D y E.
Paso 6: Instalá el panel trasero
Encajá el panel en los tensores y poné los tornillos A, B y C.
Paso 7: Instalá el filtro de aire de carbón activado
Colocá el filtro nuevo, poné la tapa y volvé a colocar la tapa de vidrio superior.
Verificá el funcionamiento
Prendé la impresora y verificá desde la pantalla o Bambu Studio que el calefactor de la cámara responda correctamente y que el ventilador gire sin ruidos extraños.
Paso de calibración después de la operación
Una vez que termines el armado, te recomendamos realizar una calibración completa de la impresora para asegurar que todo esté en orden después de haber manipulado los componentes internos.
