Esta guía muestra los pasos para reemplazar el AUX Fan. También se puede usar como manual para actualizar la Bambu X1 con un ventilador auxiliar.
¿Qué es?
El ventilador de enfriamiento auxiliar de pieza es un componente potente de 12W instalado en el lado izquierdo de la cámara. Proporciona mejores condiciones de enfriamiento para impresiones de alta velocidad.

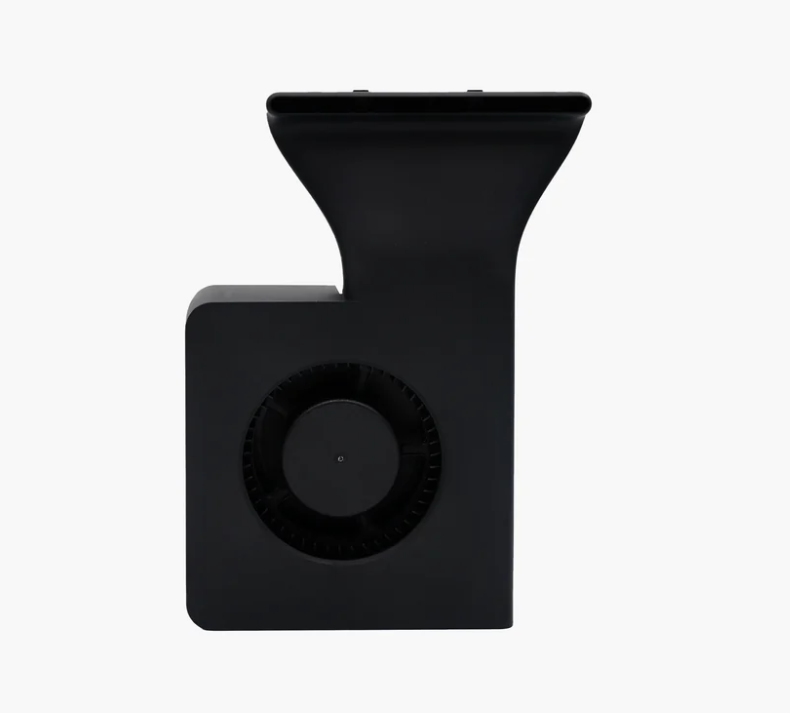

Versión vieja

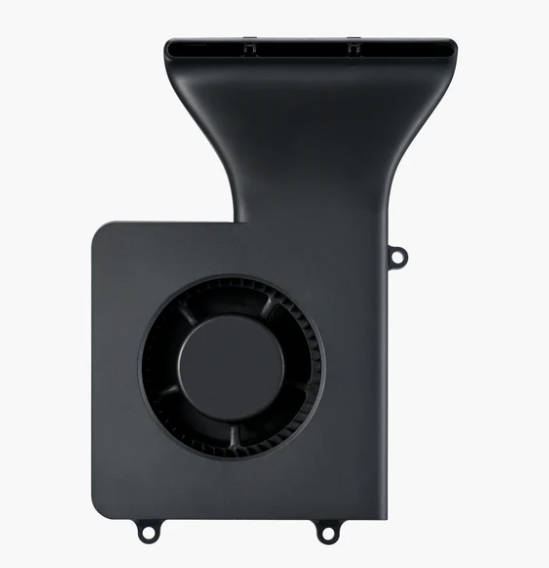

Versión nueva
Nota: Si instalás un ventilador de enfriamiento auxiliar en una X1 (que no sea la X1 Carbon), tenés que seleccionar la X1 Carbon como modelo de impresora en el Bambu Studio para que el ventilador funcione correctamente.
¿Cuándo hay que reemplazarlo?
- Aspas dañadas o motor del ventilador defectuoso.
- Actualización de la X1 con un ventilador de enfriamiento auxiliar.
Herramientas y materiales necesarios
- Ventilador de enfriamiento auxiliar de pieza
- Llave Allen H2.0
- Pinzas
Advertencia de seguridad y estado de la máquina antes de empezar
Antes de arrancar con el proceso de esta guía, por favor asegurate de que la máquina esté apagada y que tanto el AMS como el tubo de PTFE y el buffer de filamento hayan sido retirados.
Guía de operación
Paso 1 - (Desarmado) Sacar los tornillos de la tapa trasera

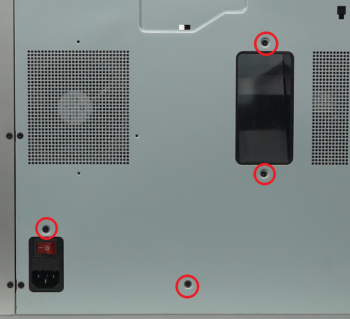

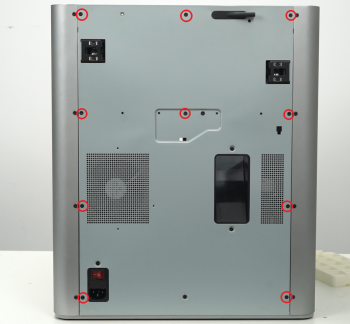

Sacá los tornillos de la parte trasera de la impresora como se marca abajo. Hay un total de 14 tornillos: 10 de ellos en la primera imagen y 4 en la segunda, como se muestra a continuación.
Paso 2 - Sacar la tapa trasera

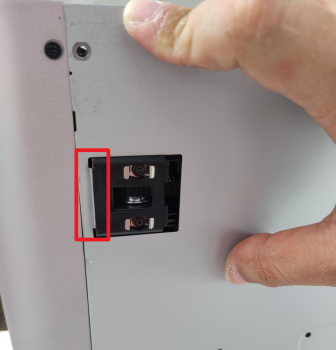

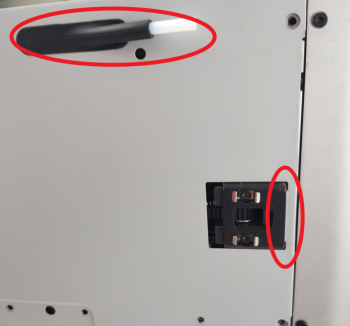

Para sacar la tapa trasera, es importante tirar primero del lado izquierdo para que el puerto de tensión de la correa izquierda no moleste, y después del lado derecho. Empujá la salida del tubo de PTFE hacia adentro para liberarla de la tapa.
Paso 3 - Desconectar el cable del ventilador de enfriamiento auxiliar

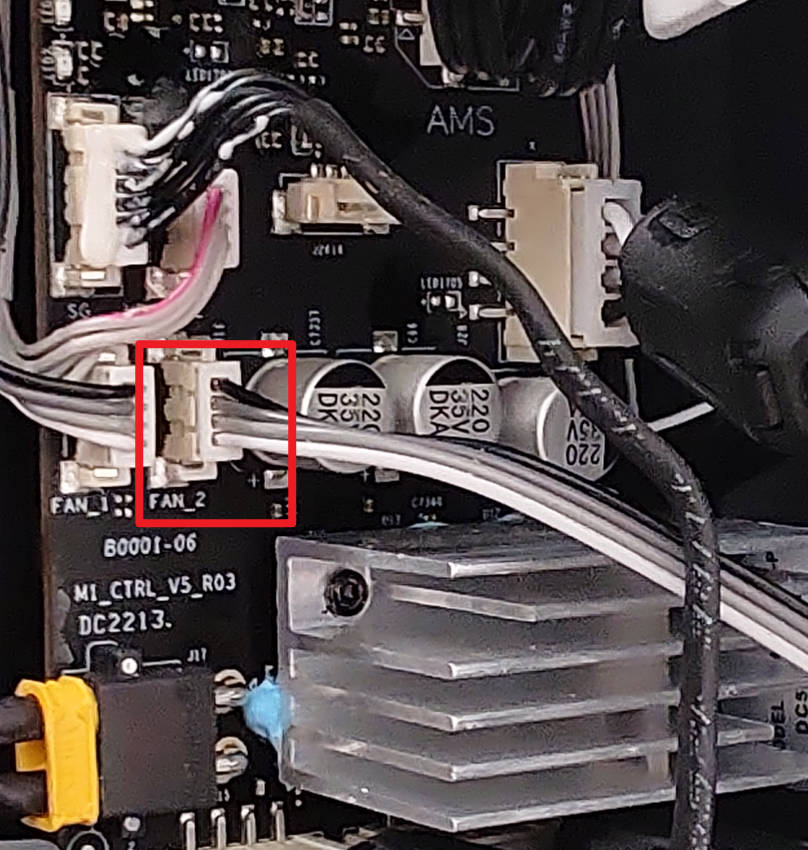

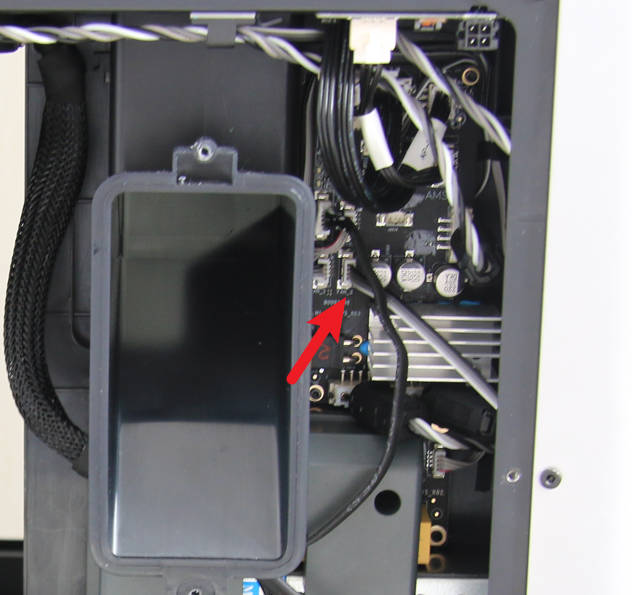

Ubicá el conector del AUX Fan en la placa MC y desconectá el cable.
Paso 4 - Sacar el ventilador de enfriamiento auxiliar (Versión vieja)

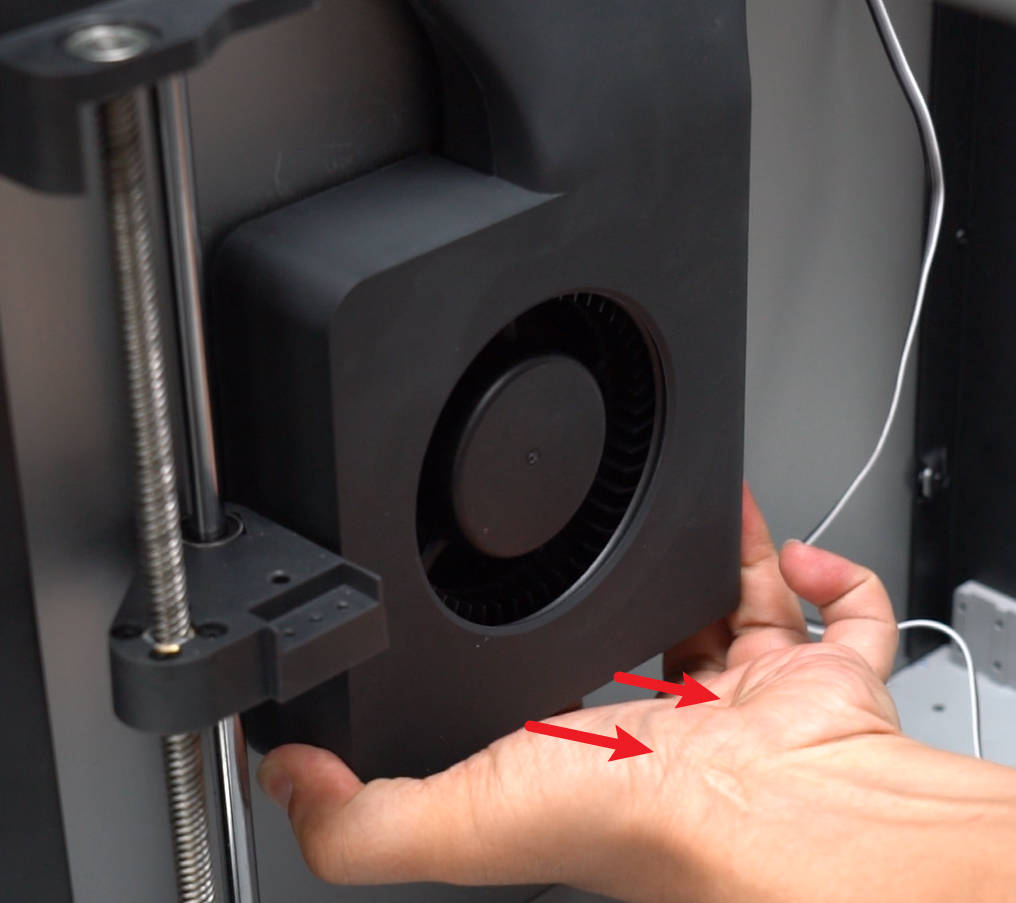

Tirá del cable hacia el ventilador y después desprendé el ventilador haciendo fuerza.
Paso 4 - Sacar el ventilador de enfriamiento auxiliar (Versión nueva)

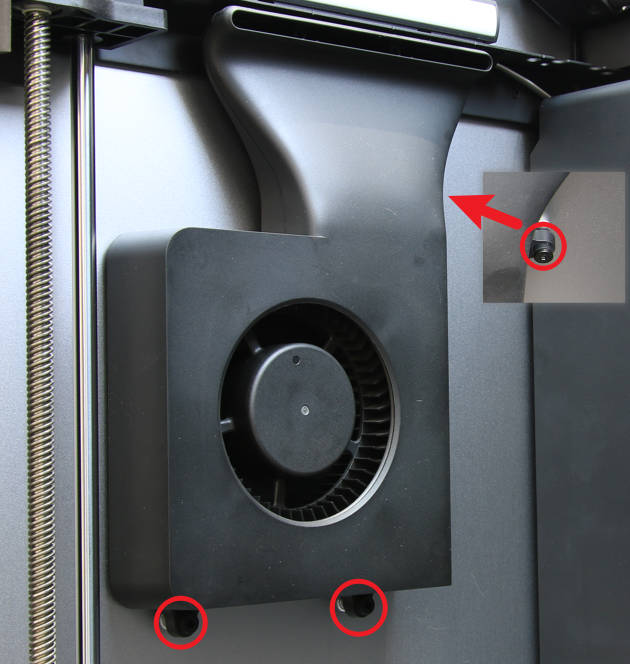

Tirá del cable hacia el ventilador, usá la llave Allen H2.0 para sacar los 3 tornillos que sujetan el ventilador, separalo del panel lateral y quitalo.
Paso 5 - (Armado) Colocación del ventilador
Seguí las instrucciones de "Cómo volver a colocar el ventilador de enfriamiento auxiliar" para instalar el nuevo componente.
Paso 5 - Instalación y fijación del ventilador

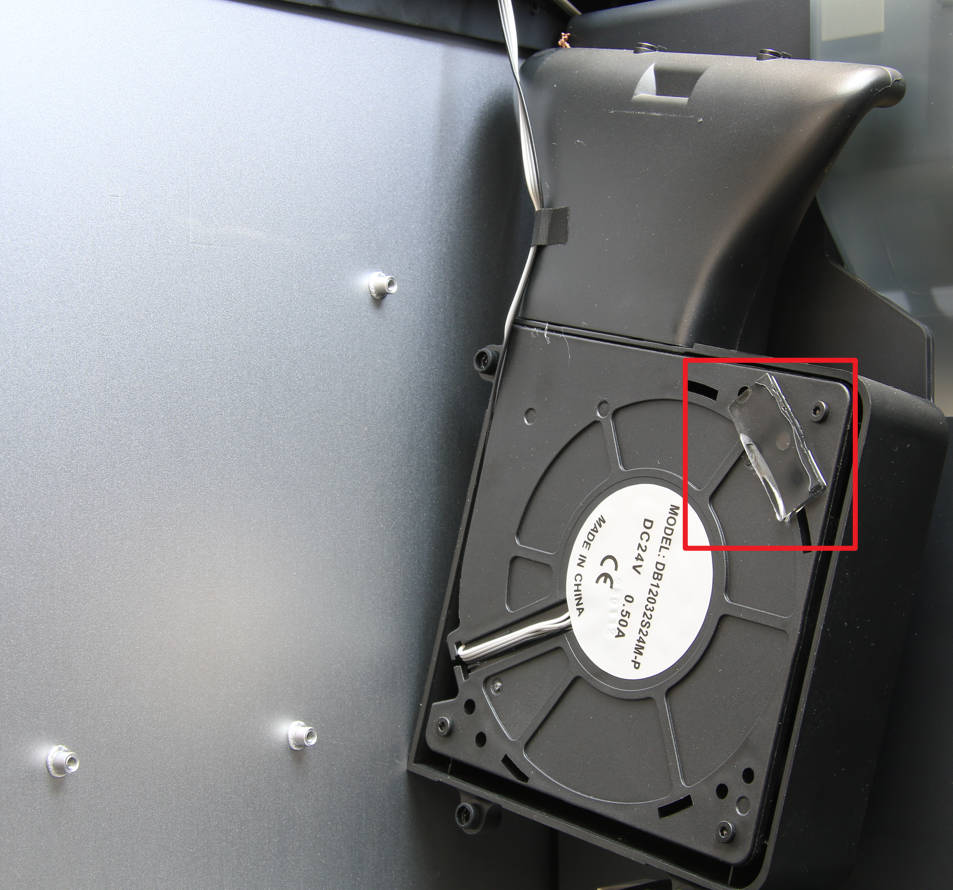

Pasá el cable del ventilador por el soporte interno, despegá el papel protector del adhesivo bifaz del ventilador, instalalo en su lugar según la posición del perno y después ajustá los 3 tornillos para fijarlo.
Paso 6 - Conectar el cable del ventilador

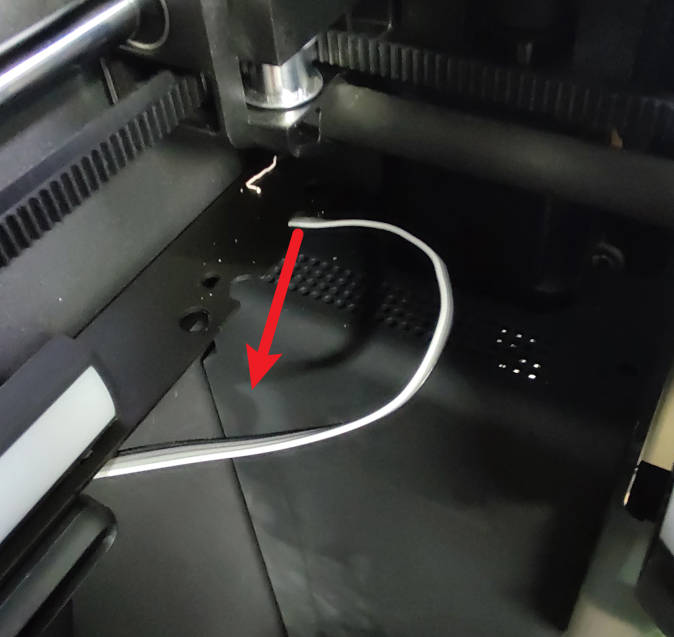

Pasá el cable por el espacio entre el panel lateral y el protector interno, y conectalo al conector de la placa MC.
Paso 7 - Instalar la tapa trasera
Primero, pasá el soporte del tubo y después asegurá el lado derecho de la tapa trasera pasando el tensor de la correa derecha, como se muestra abajo, seguido por el tensor de la correa izquierda.
Paso 8 - Ajustar los tornillos
Atornillá la tapa trasera de nuevo. Tené en cuenta los diferentes tipos de tornillos (10 y 4) usados, como se indicó anteriormente.
Cómo verificar que quedó bien
Conectá el cable de alimentación, prendé la impresora y usá la pantalla para encender el ventilador de enfriamiento auxiliar.
Si el ventilador funciona como se espera, el reemplazo terminó y fue exitoso. Si no, volvé sobre tus pasos y revisá la conexión para intentar de nuevo. Si los problemas persisten, contactá al equipo de soporte para recibir ayuda.
