Esta es una guía paso a paso para reemplazar el panel lateral derecho en la Serie X1.

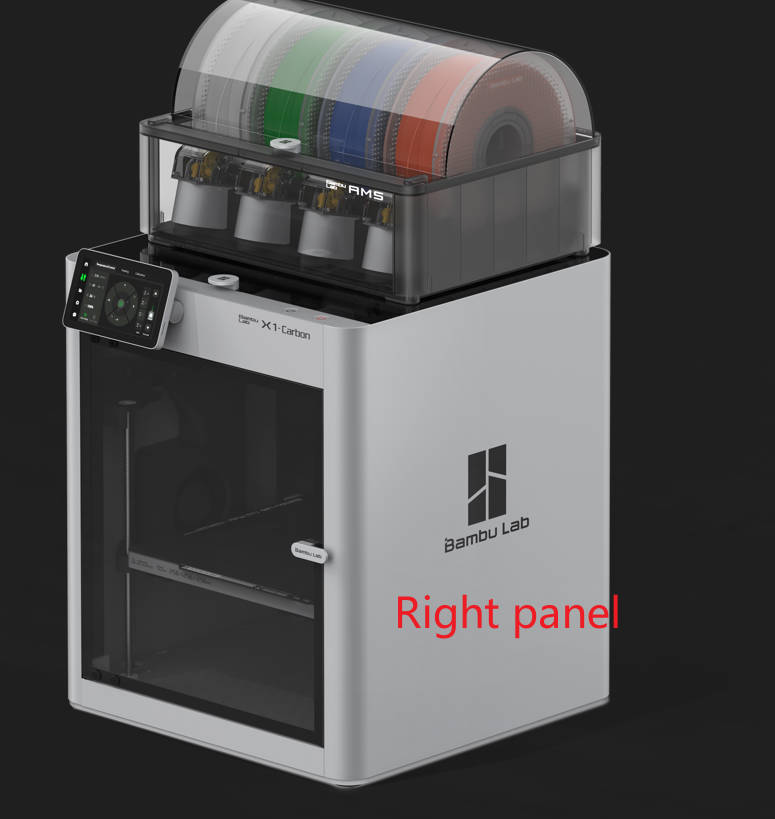

¿Qué es el panel derecho?
Mirando la puerta frontal de la impresora, la cubierta del lado derecho es el panel lateral derecho. La X1 Carbon usa un panel metálico, mientras que la X1 usa uno de plástico. Además, para simplificar el mantenimiento y el manejo, se redujo la cantidad de tornillos de fijación en el panel lateral derecho metálico.
Cuándo realizarlo
Cuando el panel derecho presente daños o deformaciones inaceptables.
Herramientas y materiales necesarios
- Un panel derecho nuevo
- Llave hexagonal H2.0
Advertencia de seguridad y estado de la máquina antes de empezar
Antes de comenzar la operación, asegurate de que la máquina esté apagada. Si tenés un AMS conectado, retirá el bowden tube y el AMS buffer antes de continuar.
Por favor, verificá también la información de la "Versión vieja" en esta guía si tu impresora utiliza el método anterior para sujetar el panel.
Guía de operación (Versión nueva)

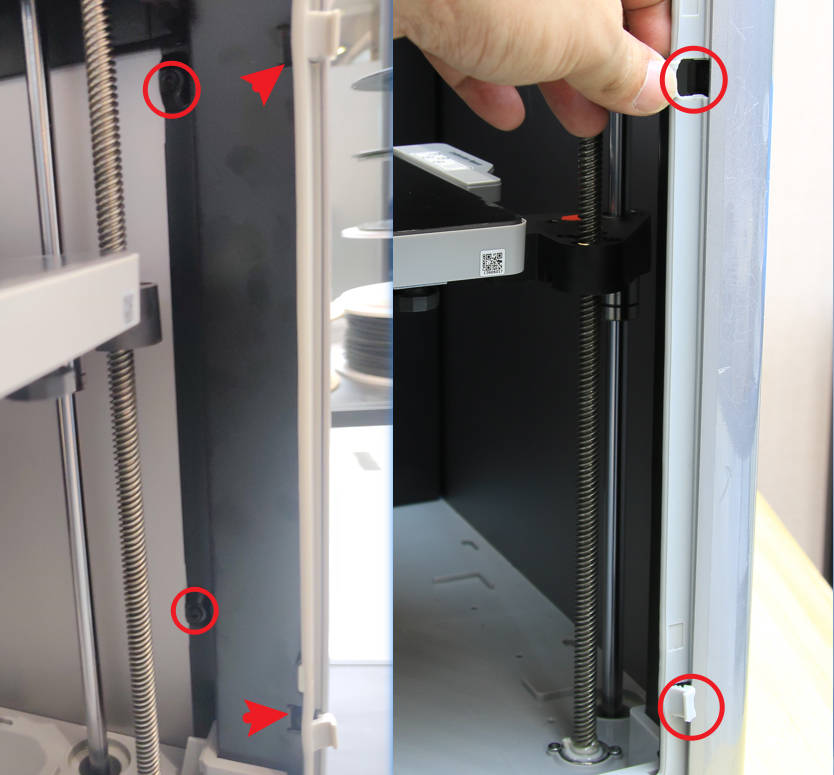

Paso 1 - Sacá los tornillos del pilar frontal
Retirá la tapa de vidrio superior, abrí la puerta frontal y sacá los 4 tornillos del pilar frontal con la llave hexagonal H2.0.

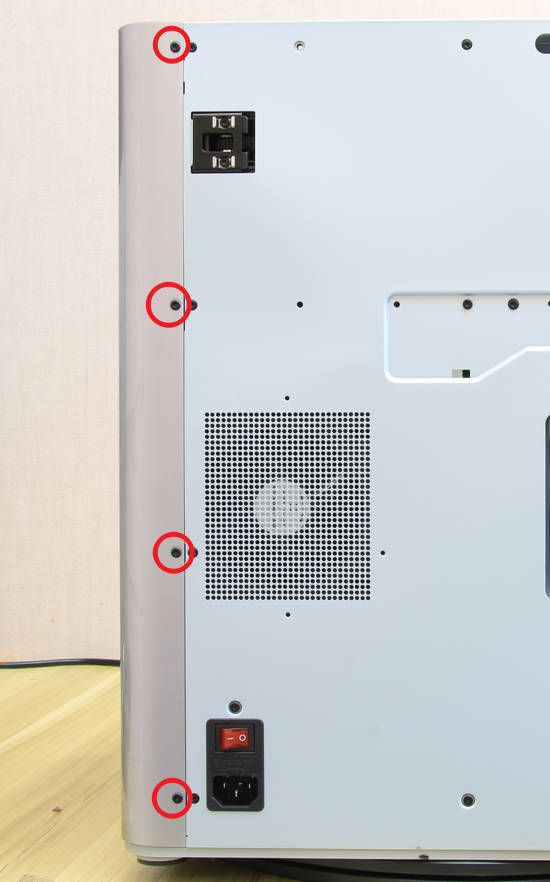

Paso 2 - Sacá los tornillos traseros
Sacá los 4 tornillos de la parte trasera del panel con la llave hexagonal H2.0.

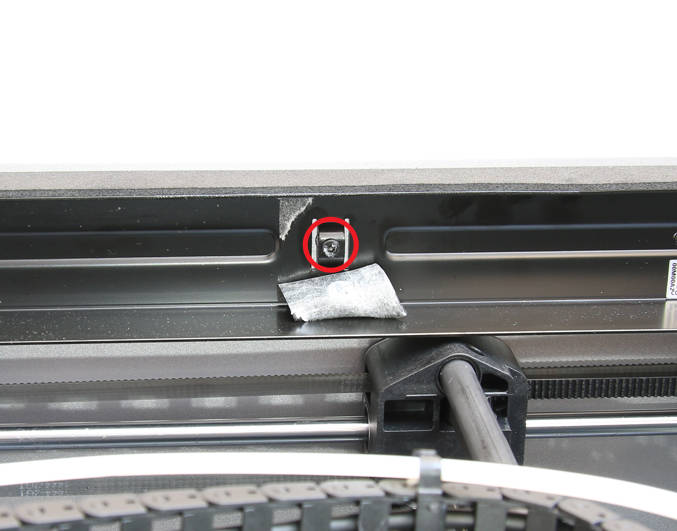

Paso 3 - Sacá el tornillo de la viga superior
Retirá la almohadilla de EVA ubicada en el medio de la viga superior y luego usá una llave hexagonal H2.0 para sacar el tornillo.

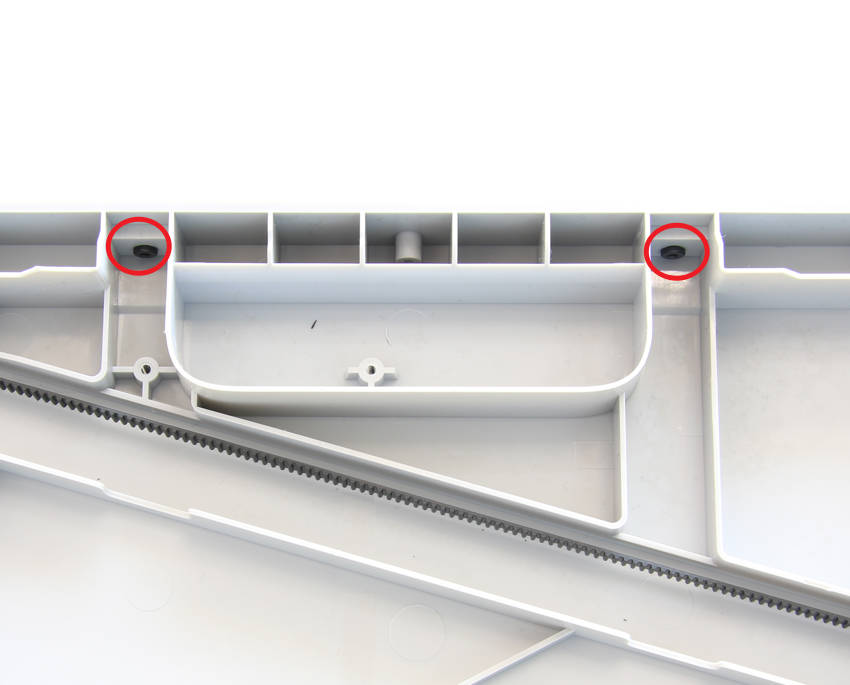

Paso 4 - Sacá los tornillos de la base
Poné la impresora de costado, con el panel derecho hacia arriba, y sacá los 2 tornillos con la llave hexagonal H2.0.

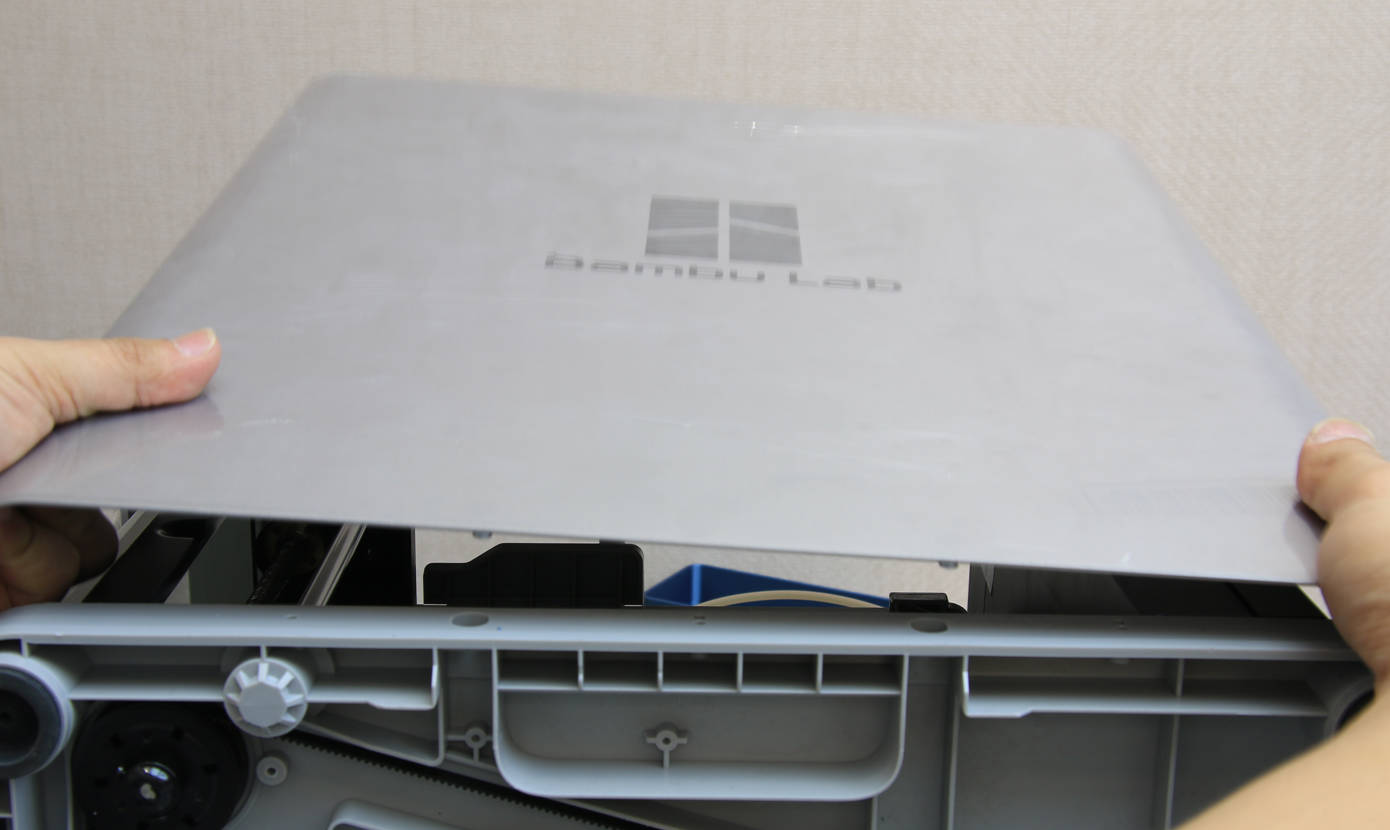

Paso 5 - Retirá el panel derecho
Usando las dos manos, agarrá con cuidado el panel derecho y quitalo de la impresora.

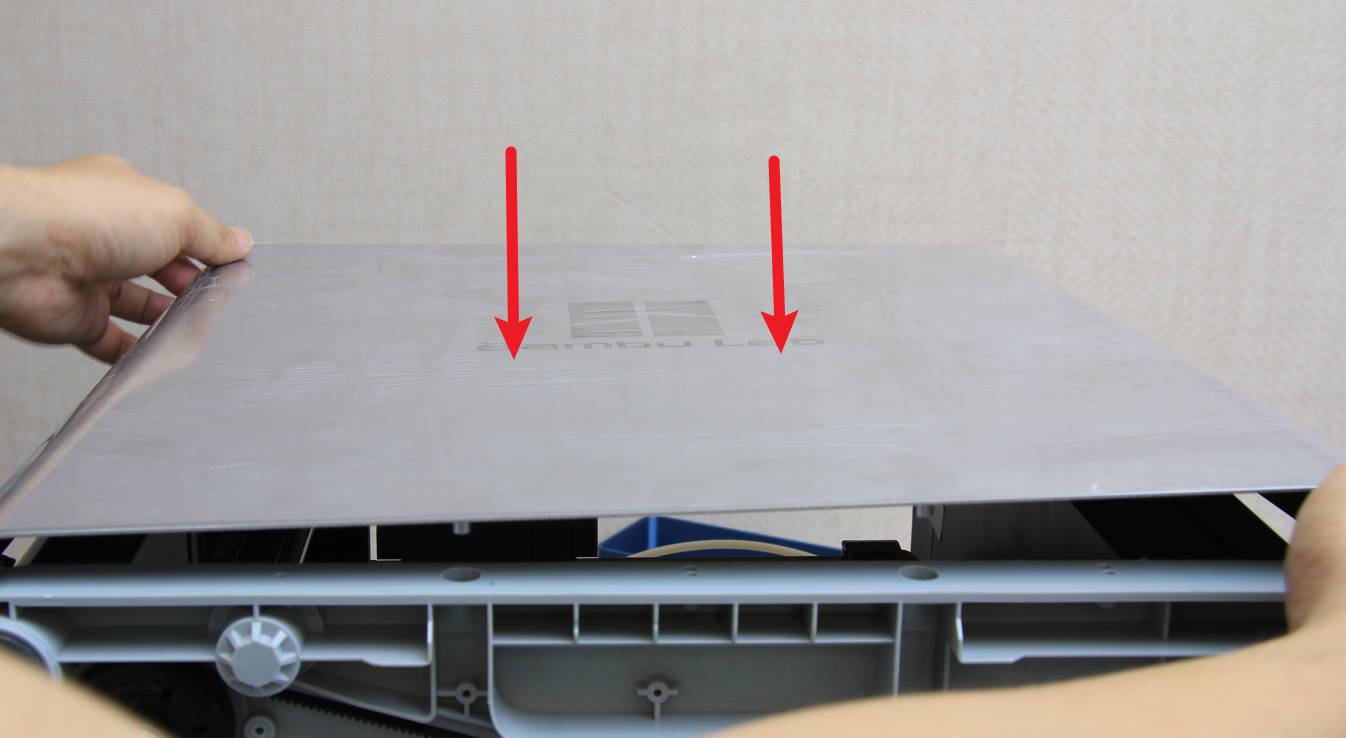

Paso 6 - Instalá el panel derecho
Instalá el panel derecho nuevo en la impresora, asegurándote de que encaje correctamente en su lugar.
Paso 7 - Ajustá los tornillos de la base
Ajustá los 2 tornillos en la parte inferior y poné la impresora en posición vertical.
Paso 8 - Ajustá el tornillo de la viga superior
Ajustá el tornillo en el medio de la viga superior y volvé a colocar la almohadilla de EVA.
Paso 9 - Ajustá los tornillos del pilar frontal
Ajustá los 4 tornillos del pilar frontal.
Paso 10 - Ajustá los tornillos traseros
Ajustá los 4 tornillos en la parte trasera del panel derecho y volvé a colocar la tapa de vidrio superior.
Guía de operación (Versión vieja)

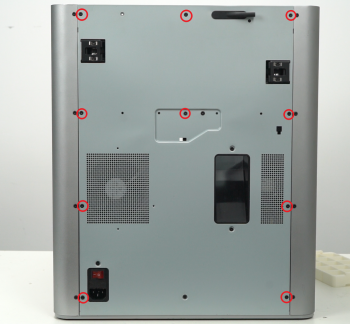

Paso 1 - Sacá los tornillos
NOTA: Este procedimiento involucra muchos tornillos. Para evitar problemas, asegurate de etiquetarlos y agruparlos en secciones separadas.
Sacá los 10 tornillos y los 4 tornillos de la cubierta trasera que se muestran en la imagen. Hay 2 tipos de tornillos, así que mantenelos separados y recordá dónde va cada uno.
Paso 2 - Sacá la cubierta trasera
Para evitar que se trabe, primero desbloqueá el puerto de tensión de la correa del lado izquierdo, seguido por el del lado derecho, antes de retirar la cubierta trasera.
Paso 3 - Retirá el panel derecho
El panel metálico derecho de la versión vieja se fija con un total de 16 tornillos, de los cuales los 4 de la parte trasera son diferentes a los otros 12. Mirá la imagen de abajo para identificar los tornillos en sus posiciones correspondientes y sacalos uno por uno; luego, retirá todo el panel derecho.
Nota: En la X1 podés guiarte con esta versión, pero los tornillos serán diferentes debido a los distintos materiales.
- Sacá los 4 tornillos de la parte trasera del panel derecho.
- Sacá los 2 tornillos de la base.
- Sacá los 3 tornillos de la viga superior y el tornillo de la viga media.
- Sacá los 2 tornillos de la columna trasera derecha.
- Sacá los 4 tornillos de la columna frontal derecha.
Paso 4 - Instalá el panel derecho
Colocá el panel lateral derecho en la impresora, asegurándote de que esté bien calzado.
Paso 5 - Ajustá los tornillos del panel derecho
Todos los tornillos deben ajustarse según la versión real. Mirá la imagen de abajo para ver la secuencia de ajuste. Tené en cuenta que los 4 tornillos traseros son distintos a los de las otras posiciones, no te confundas.
- Primero, ajustá los 3 tornillos de la viga superior y el tornillo de la viga media.
- Después, ajustá los 4 tornillos de la columna frontal derecha.
- Luego, ajustá los 2 tornillos de la columna trasera derecha.
- Después, ajustá los 4 tornillos de la parte trasera del panel derecho.
- Finalmente, ajustá los 2 tornillos de la base.
Paso 6 - Instalá la cubierta trasera
Para instalar la cubierta trasera, pasá el bowden tube a través del soporte. Empezá instalando primero el puerto de tensión de la correa del lado derecho, seguido por el del izquierdo.
Paso 7 - Instalá los 10+4 tornillos
Instalá los 10 + 4 tornillos (ver imagen) y volvé a colocar la tapa de vidrio superior.
Cómo verificar que el trabajo esté bien hecho
Realizá una inspección visual para confirmar que el panel derecho esté instalado en su lugar y que calce correctamente.
