Este artículo describe los pasos necesarios para reemplazar el conjunto del interruptor de encendido en la X1E. Seguí estas instrucciones detalladas para asegurar que el proceso de mantenimiento sea seguro y que tu impresora vuelva a funcionar correctamente.
Modelos de impresoras aplicables
X1E
Interruptor de encendido
El conjunto del interruptor de encendido es un módulo que se monta en la esquina inferior izquierda de la parte trasera de la impresora. Contiene la toma para el cable de alimentación, un interruptor que controla la energía de la impresora y los cables para conectar la fuente de alimentación, la regleta de AC y la toma de tierra.
¿Cuándo usarlo?
- El interruptor está dañado.
- El cable de conexión está dañado.
- El conjunto del interruptor de encendido tiene un falso contacto.
Advertencia de seguridad
¡IMPORTANTE! Es fundamental apagar la impresora antes de realizar cualquier tarea de mantenimiento, incluyendo trabajos en la electrónica y en los cables del tool head. Hacerlo con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la resolución de problemas, es posible que tengas que desarmar piezas, incluido el hotend. Esto expone cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica, garantizando un mantenimiento seguro. Si tenés dudas sobre cómo seguir esta guía, abrí un ticket en nuestra página de soporte y haremos lo posible para responder rápido y darte la asistencia que necesites.
Herramientas y materiales necesarios
- Nuevo conjunto de interruptor de encendido
- Llave Allen H1.5
- Llave Allen H2.0
- Destornillador Phillips
- Pinza, espátula (spudger) u otra herramienta plana
Retirar el interruptor de encendido
Paso 1: Desconectá el cable de alimentación
Apagá la impresora y desenchufá el cable de alimentación del conjunto del interruptor.
Paso 2: Sacá el panel trasero

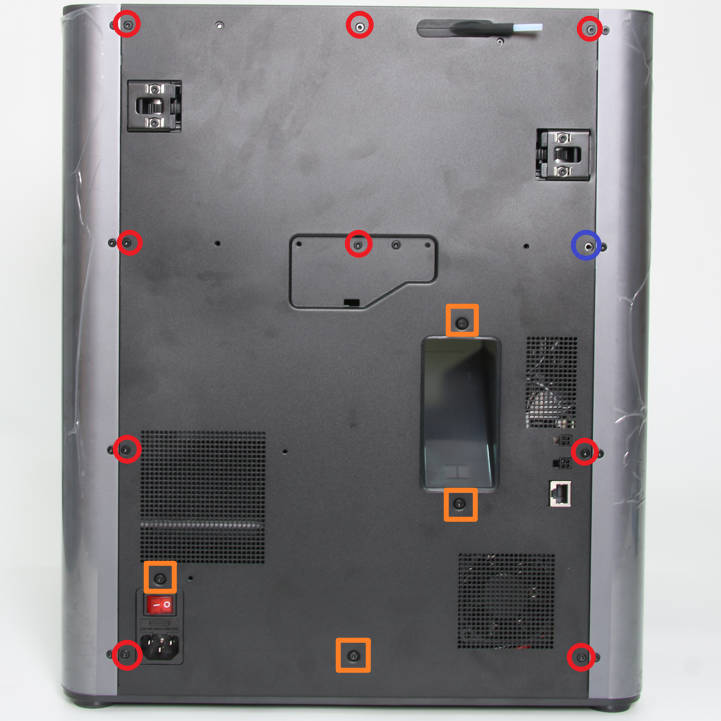

Retirá la tapa de vidrio y usá una llave Allen H2.0 para sacar los 9 tornillos A (rojos), 4 tornillos B (naranjas) y 1 tornillo C (púrpura) como se muestra en la imagen;

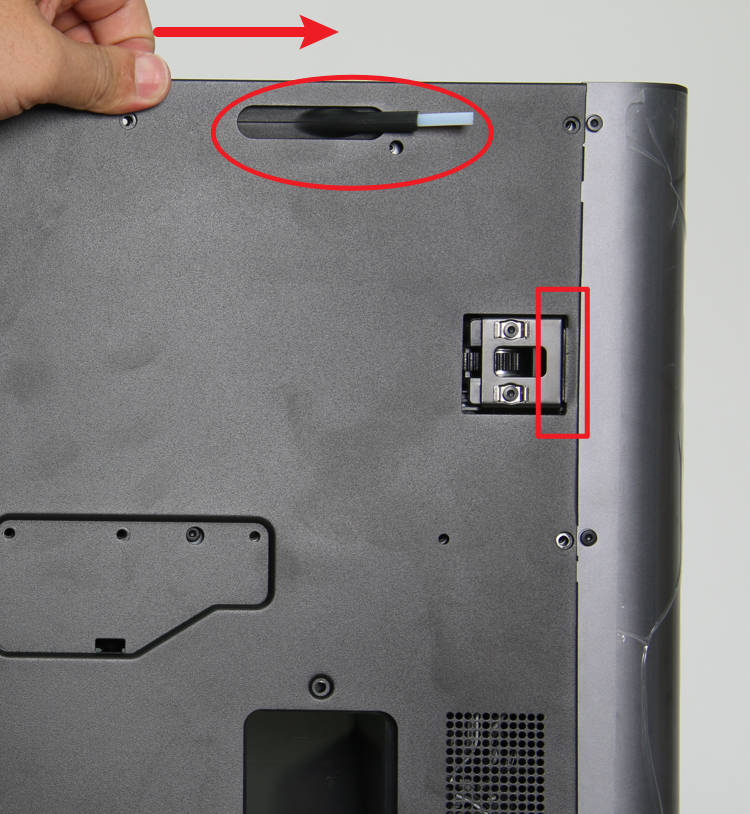

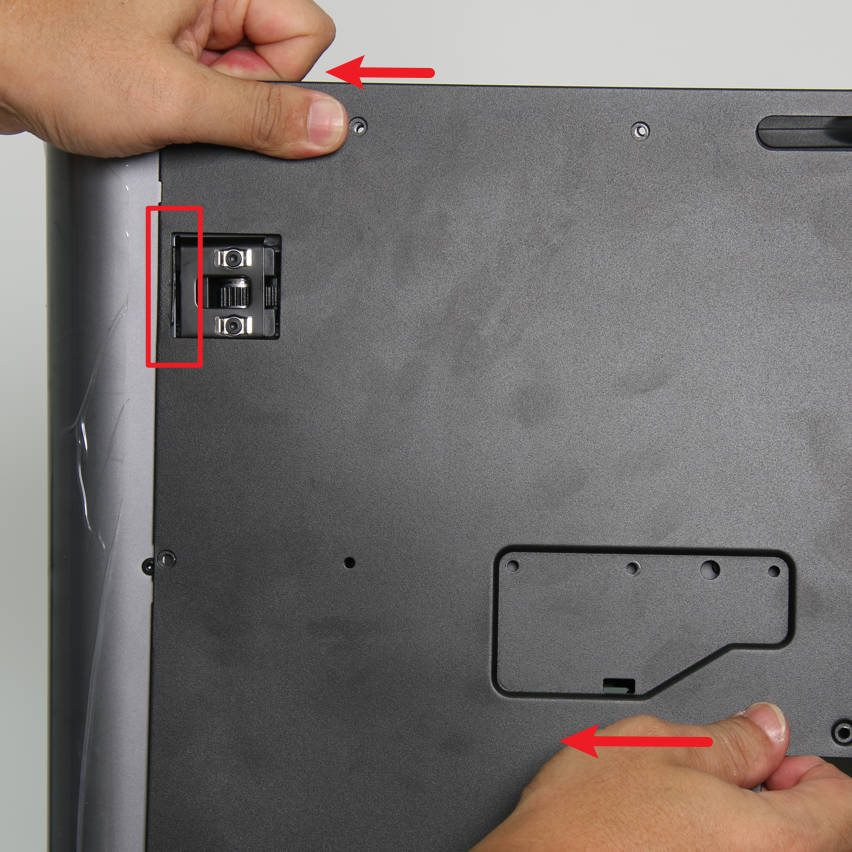

Después de sacar los tornillos, primero empujá el panel trasero un poco hacia la derecha para soltarlo del tensor derecho; luego empujá hacia la izquierda para soltarlo del tensor izquierdo y retirá el panel.
Paso 3: Sacá la rampa de purga

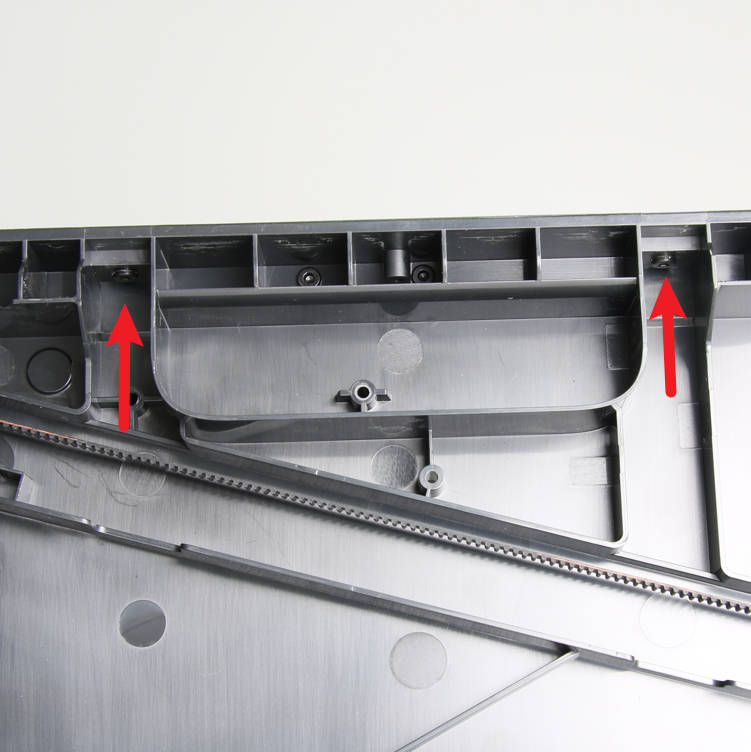

Primero sacá 2 tornillos con una llave Allen H1.5;

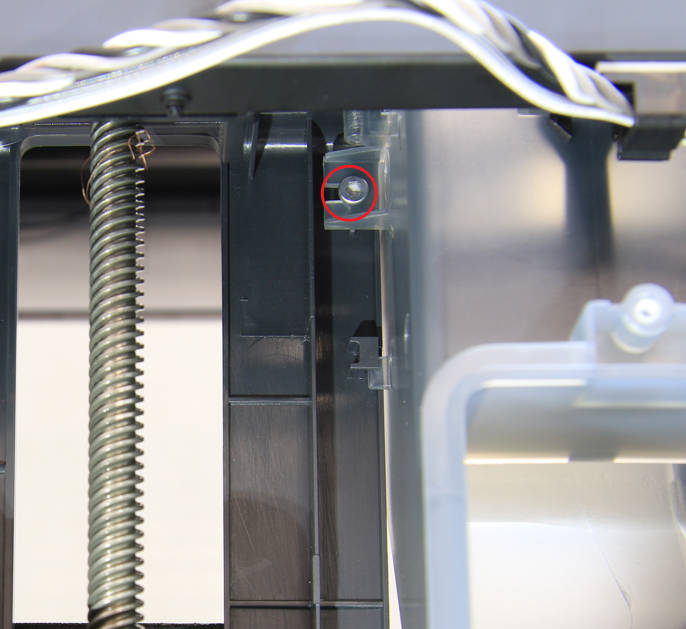

Después sacá 1 tornillo con una llave Allen H2.0 y retirá la rampa de purga.
Paso 4: Sacá el panel lateral derecho

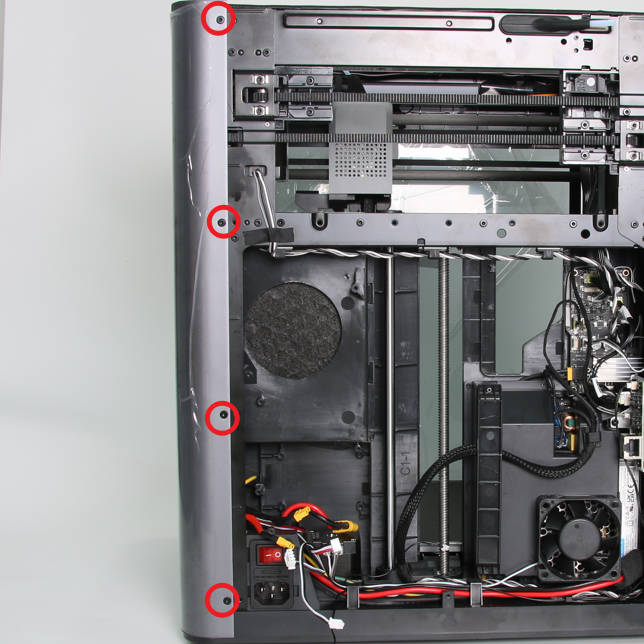

Usá una llave Allen H2.0 para sacar los 4 tornillos de la parte trasera del panel lateral derecho;

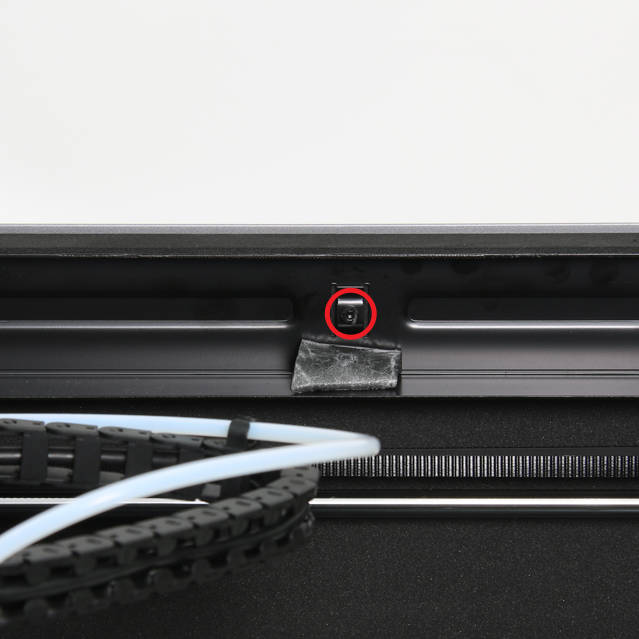

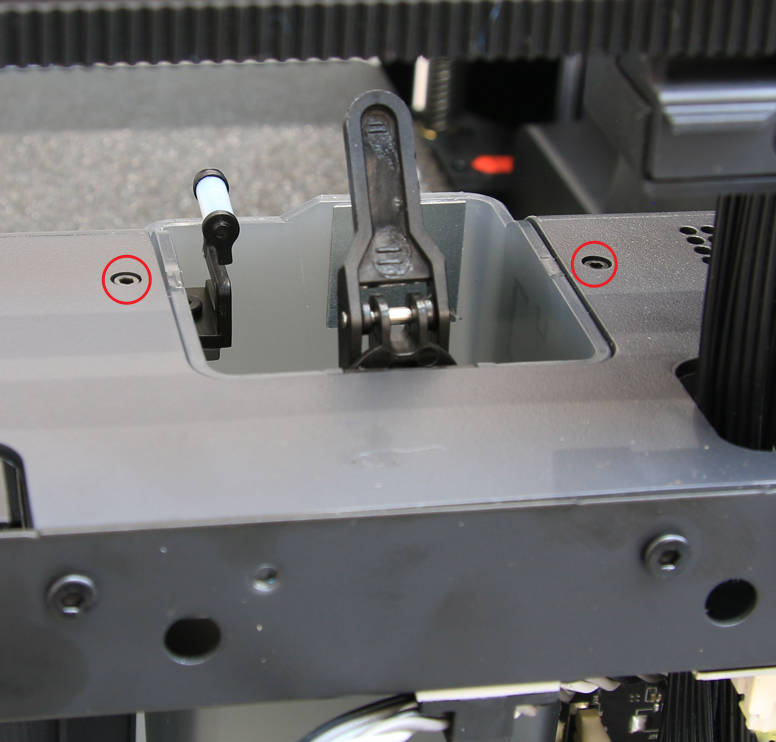

Despegá la almohadilla de EVA y usá una llave Allen H2.0 para sacar el tornillo de la parte superior del panel;

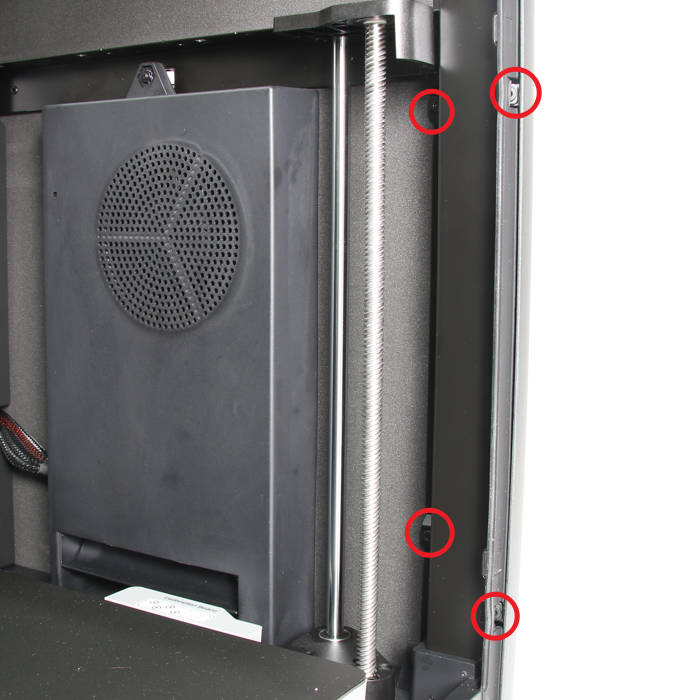

Usá una llave Allen H2.0 para sacar los 4 tornillos de la columna frontal derecha;

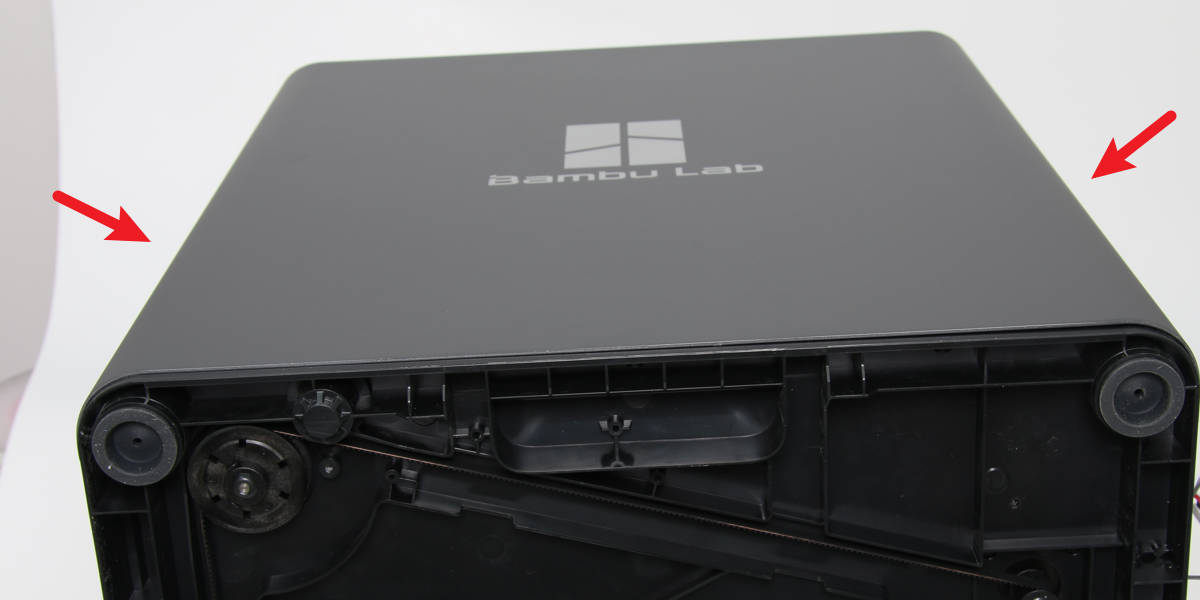

Acostá la impresora de costado con el lado derecho hacia arriba y usá una llave Allen H2.0 para sacar los dos tornillos de la base;
Hacé fuerza de ambos lados del panel lateral derecho para retirarlo de la impresora;

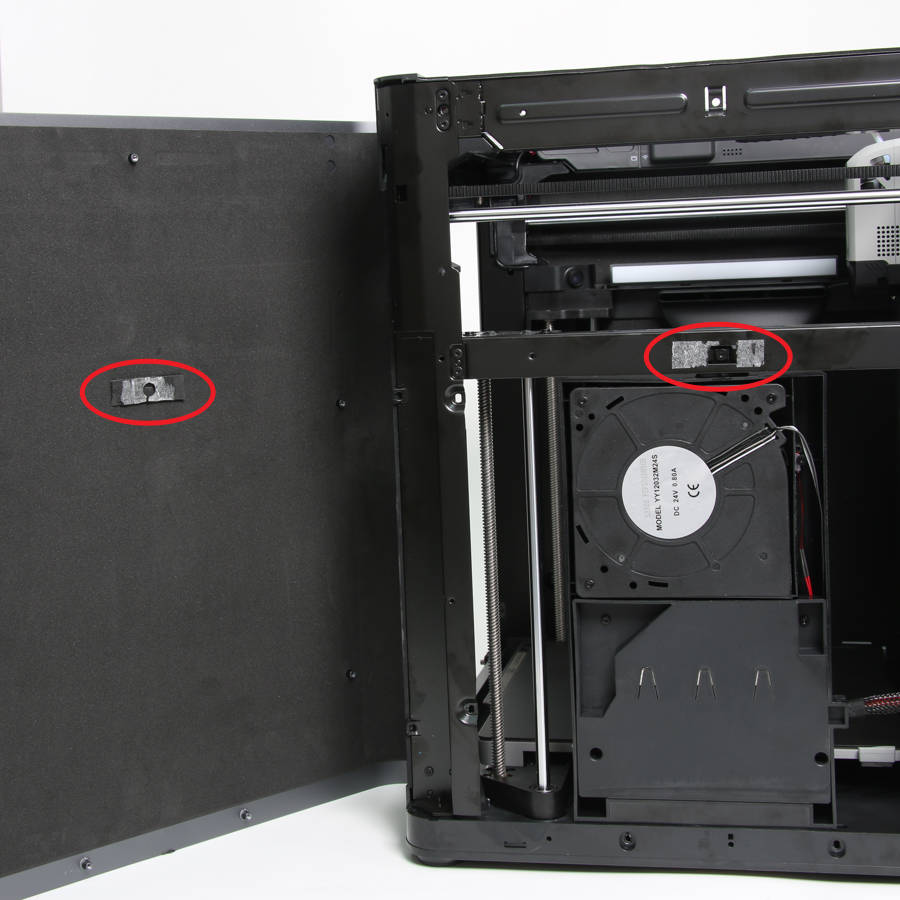

Nota: Además de los tornillos, el panel derecho está pegado con espuma en el travesaño central, por lo que puede ser difícil de sacar. Se recomienda que lo hagan entre dos personas.
Paso 5: Sacá el cable de red y la placa de interfaz del AMS
Usá una llave Allen H2.0 para sacar los 3 tornillos y aflojar la placa de interfaz;
Paso 6: Sacá el conducto de aire
Usá una llave Allen H2.0 para sacar los 3 tornillos y retirar el conducto de aire;
Paso 7: Sacá el ventilador de enfriamiento de la fuente
Retirá los 4 tornillos y sacá el ventilador. Simplemente sacá los tornillos para mover el ventilador sin desconectar su cable, para facilitar la remoción de la cubierta de protección.
Paso 8: Sacá la cubierta de protección de la fuente
Usá una llave Allen H1.5 para sacar los 7 tornillos;
Usá una llave Allen H1.5 para sacar el tornillo que está sobre el cable, retirá el cable del heatbed de la ranura de ruteo y sacá la cubierta de protección.
Paso 9: Desconectá el cable de alimentación de la fuente y de la placa AC

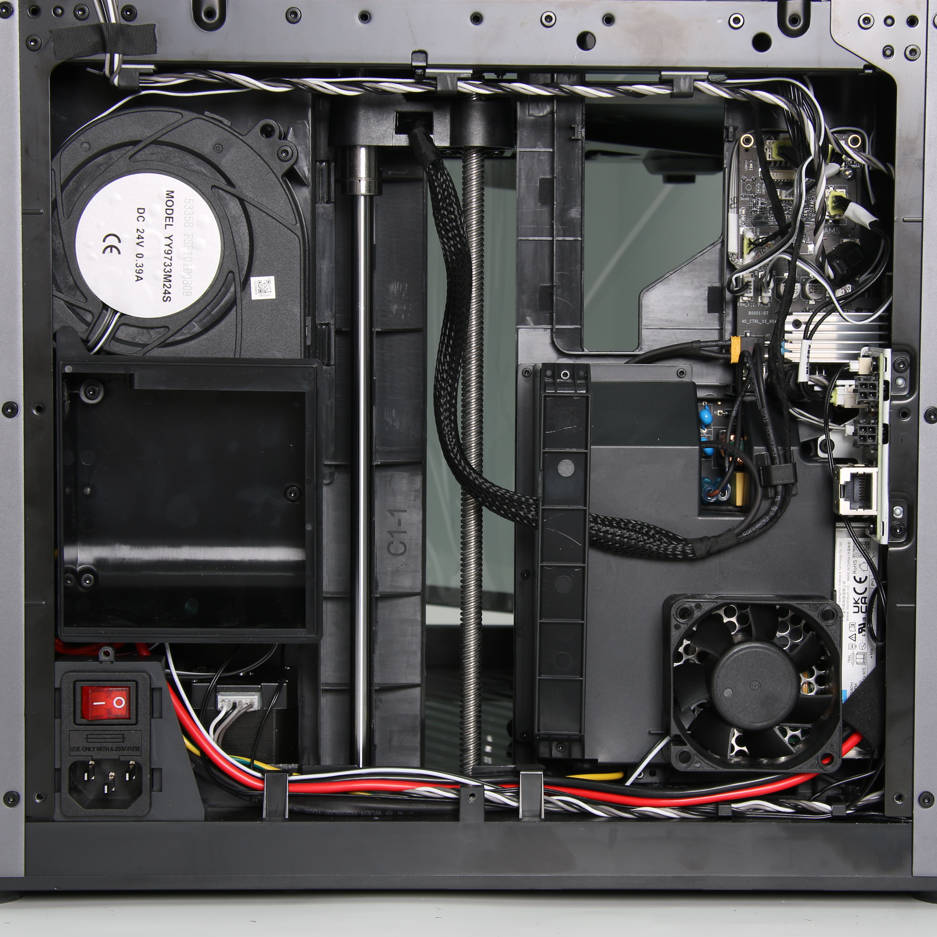

Usá un destornillador Phillips para aflojar los 3 cables marcados en el recuadro rojo y tiralos hacia la izquierda para desconectarlos;
Luego desconectá la línea de entrada del interruptor de encendido, retirá el capuchón de goma del conector de tierra, presioná el enchufe de desbloqueo y retirá el cable de tierra del interruptor.
Si no podés desenchufar el cable directamente, podés sacar la fuente de alimentación primero y después desconectarlo.
Paso 10: Sacá el cable de tierra
Usá una llave Allen H2.0 para aflojar el tornillo de fijación del cable de tierra desde el exterior de la viga vertical cerca del interruptor y retiralo.
Nota: Hay dos cables de tierra fijados en la viga vertical: uno es para la tierra de toda la máquina (conectado al conjunto del interruptor) y el otro es para la tierra del heatbed. Solo tenés que aflojar el de la máquina.
Paso 11: Sacá el interruptor de encendido
Usá una herramienta plana para soltar los cuatro clips de las cuatro aberturas en el marco en ambos lados.
Instalar el conjunto del interruptor de encendido
Paso 1: Instalá el conjunto del interruptor
Colocá el nuevo conjunto en su lugar asegurándote de que los clips traben correctamente en el marco.
Paso 2: Conectá el cable de tierra
Fijá el cable de tierra en la viga vertical con el tornillo correspondiente usando la llave Allen H2.0.
Paso 3: Conectá los cables
Reconectá los cables a la fuente de alimentación y a la placa AC siguiendo el orden inverso al que los desconectaste. Asegurate de que los tornillos queden bien firmes.
Paso 4: Instalá la cubierta de protección de la fuente
Colocá la cubierta, acomodá el cable del heatbed en su lugar y ajustá los tornillos con la llave Allen H1.5.
Paso 5: Instalá el ventilador de enfriamiento
Colocá el ventilador en su posición y ajustá los 4 tornillos.
Paso 6: Instalá el cable de red y la placa de interfaz del AMS
Fijá la placa de interfaz con sus 3 tornillos usando la llave Allen H2.0.
Paso 7: Instalá el conducto de aire
Colocá el conducto y ajustá los 3 tornillos.
Paso 8: Instalá la rampa de purga
Colocá la rampa en su lugar y ajustá primero el tornillo H2.0 y luego los dos tornillos H1.5.
Paso 9: Instalá el panel lateral derecho
Encajá el panel en la impresora, asegurándote de que los bordes coincidan bien. Colocá todos los tornillos (frontales, traseros, superiores e inferiores) que sacaste anteriormente.
Paso 10: Instalá el panel trasero
Presentá el panel, encajalo en los tensores izquierdo y derecho, y volvé a poner los 14 tornillos con la llave Allen H2.0.
Confirmación de funcionamiento
Enchufá el cable de alimentación y encendé el interruptor. Verificá que la impresora inicie correctamente y que no haya ruidos extraños ni mensajes de error en la pantalla.
Notas finales
Mantené siempre limpia la zona de la fuente y verificá periódicamente que los cables no presenten signos de desgaste.
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
