Esta guía te muestra cómo sacar e instalar el motor del extruder.
Motor del extruder

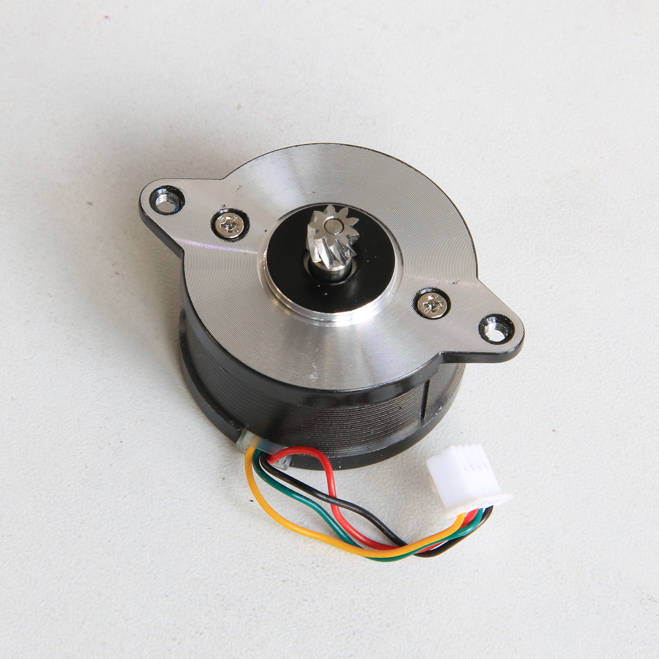

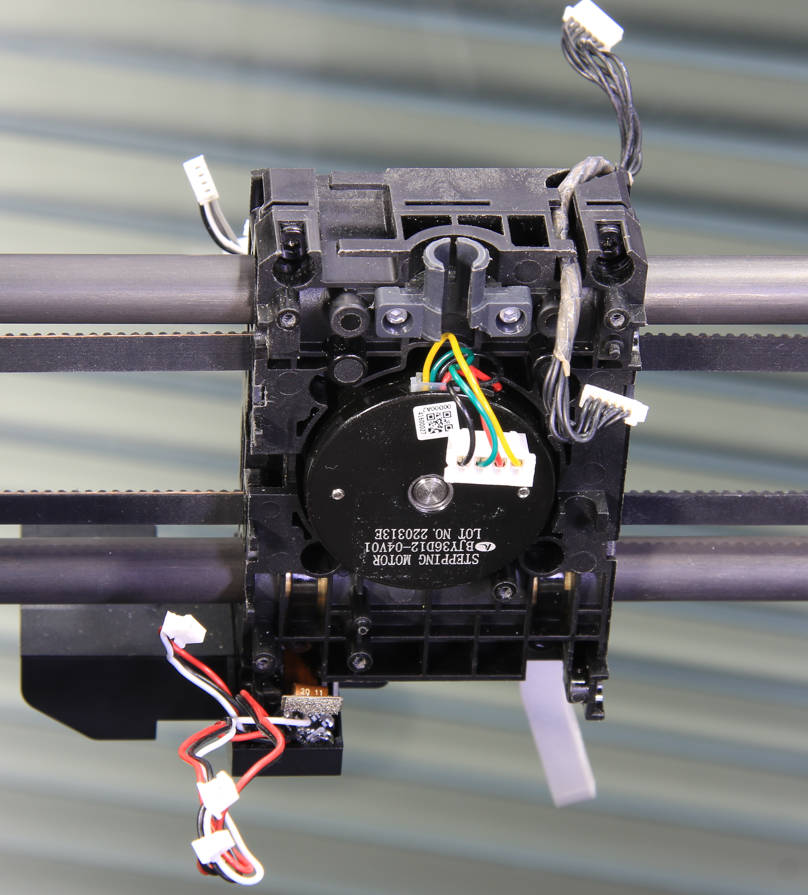

El motor del extruder, instalado en el cabezal, impulsa el movimiento del extruder. Es un motor stepper circular de la serie 36.
Cuándo usarlo
- El motor está dañado y no puede funcionar.
- El equipo de postventa confirmó una falla en el motor del extruder mediante el análisis de logs.
Herramientas
- Nuevo motor del extruder
- Llave hexagonal H2.0/H1.5

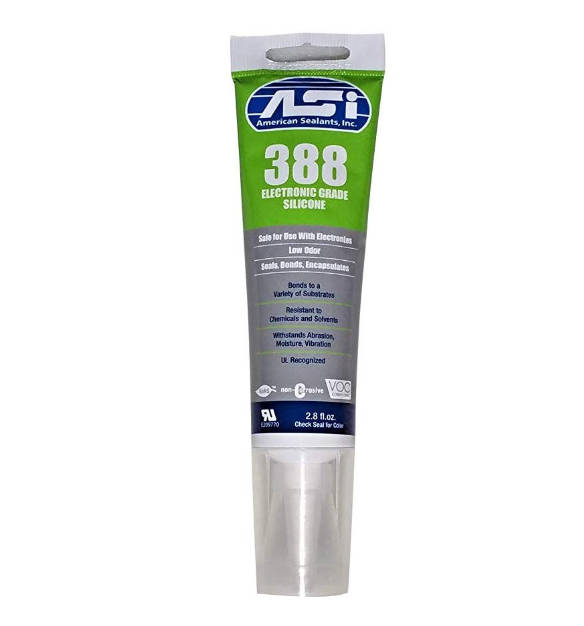

- Pegamento de silicona
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en la electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, lo que deriva en daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la resolución de problemas, es posible que necesites desarmar piezas, incluido el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede dañar la electrónica de la impresora y generar problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y eficaz. Si tenés dudas o preguntas sobre cómo seguir esta guía, abrí un ticket en nuestra página de soporte y haremos lo posible para responder rápido y darte la asistencia que necesites.
Guía operativa
Paso 1 - Sacar el conjunto de la placa TH

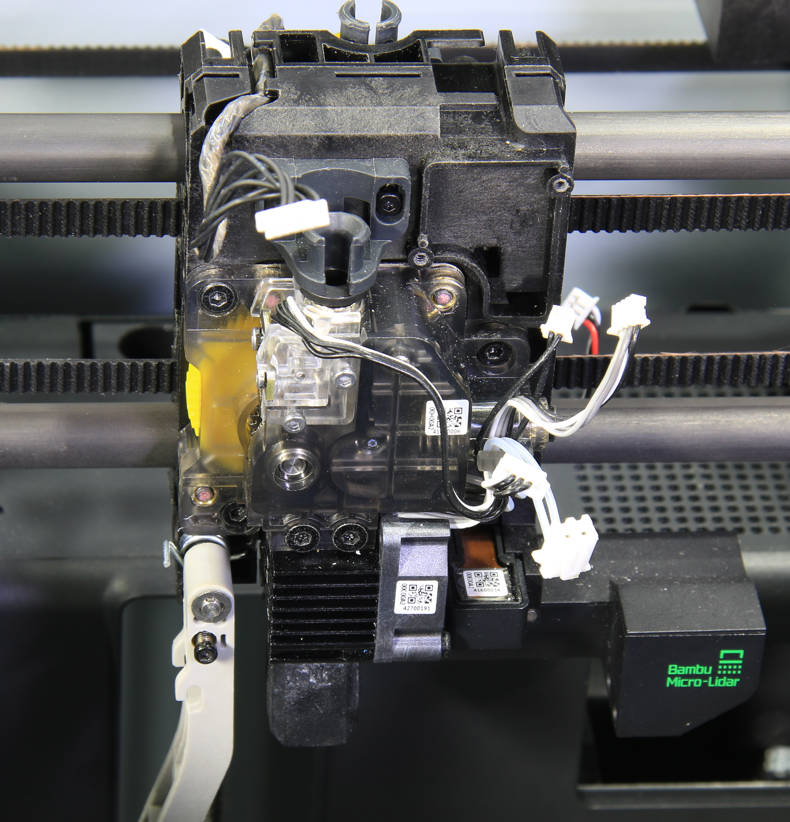

Consultá el video sobre "Reemplazo de la placa TH" para desarmar el cabezal y retirar el conjunto de la placa TH.
Paso 2 - Sacar el cable del LED del LOGO
Retirá el cable del LED del LOGO.
Paso 3 - Sacar el Bambu Micro Lidar

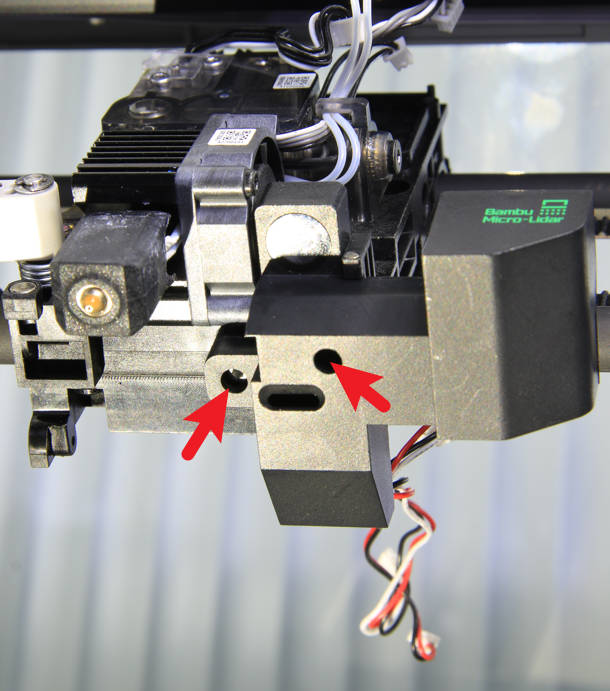

Sacá 2 tornillos con una llave hexagonal H1.5 y retirá el conjunto del Micro Lidar.
Paso 4 - Sacar 8 tornillos
Sacá los 8 tornillos con una llave hexagonal H2.0 en secuencia.

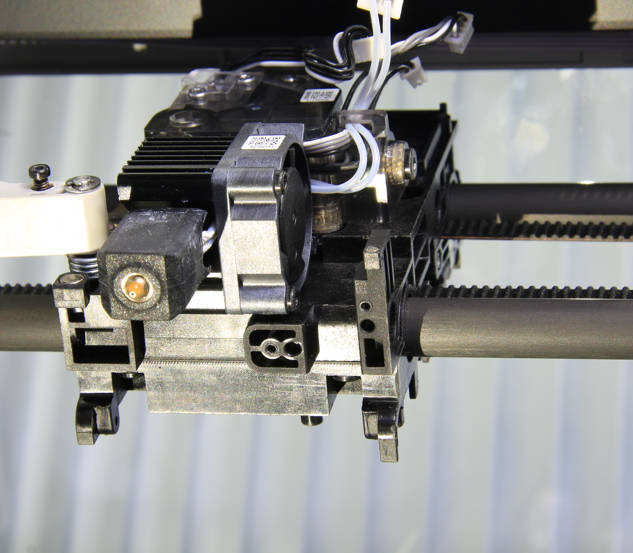

Paso 5 - Sacar el conjunto del carro frontal del cabezal

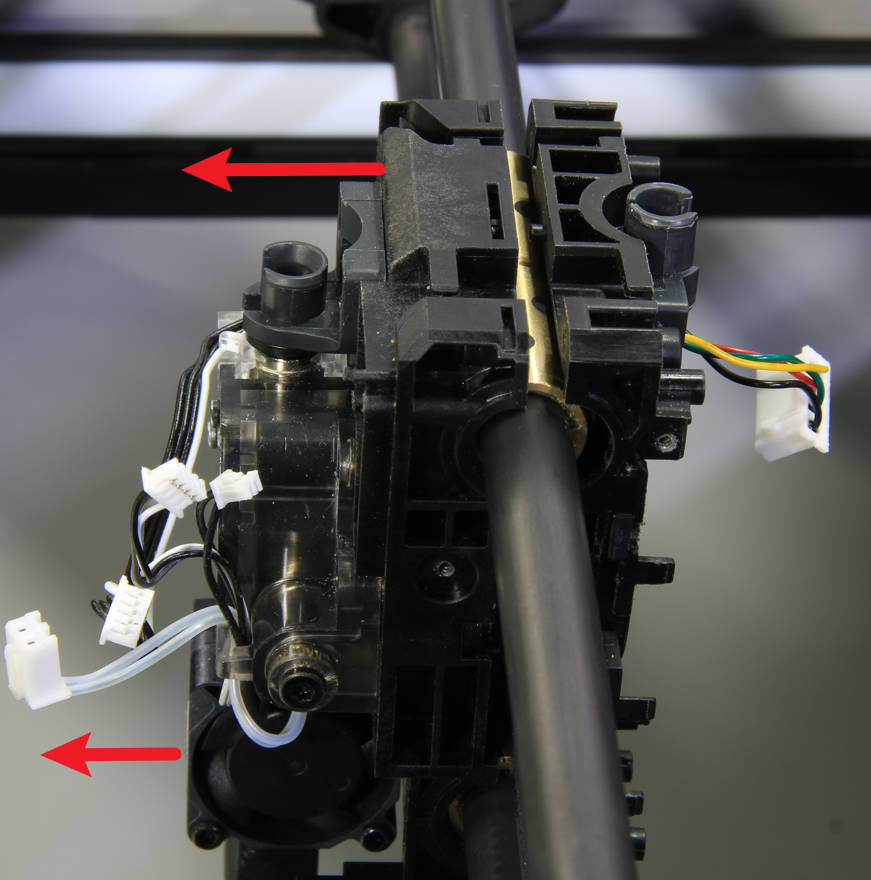

Retirá el conjunto del carro frontal (con el extruder) del cabezal.

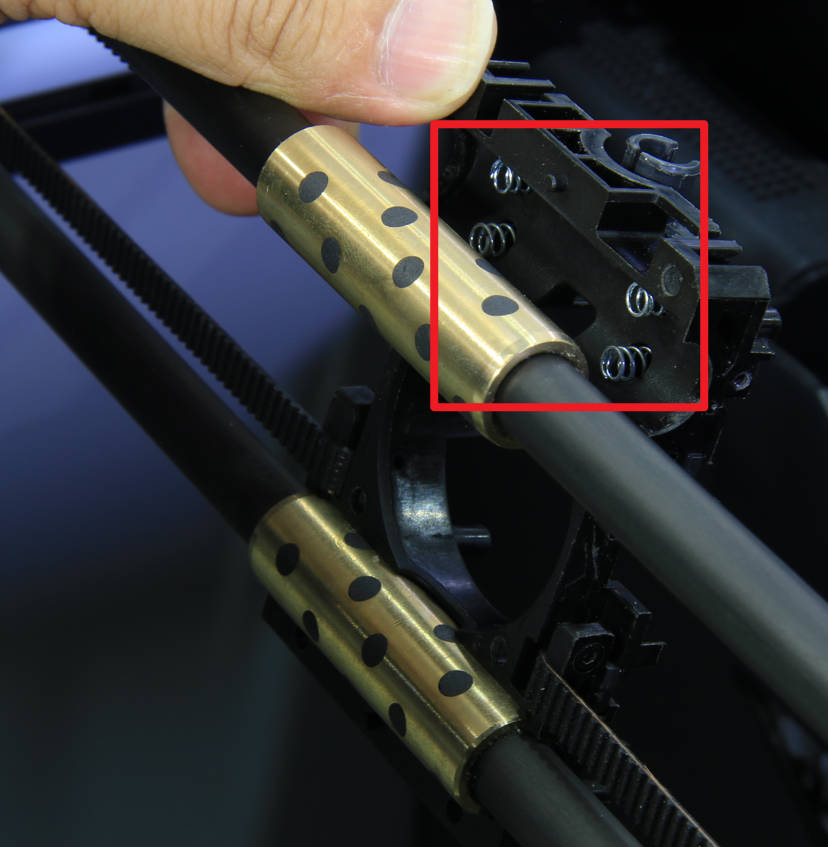

Nota: Hay cuatro resortes sujetos a la tapa trasera del deslizador del cabezal, en la posición superior del buje de cobre, para evitar que se caiga.
Paso 6 - Sacar el extruder
Sacá los 3 tornillos con una llave hexagonal H2.0 y retirá el extruder y el hotend.
Paso 7 - Sacar el motor del extruder
Sacá 2 tornillos con una llave hexagonal H2.0 y retirá el motor del extruder.
Paso 8 - Instalar el motor del extruder
Instalá el nuevo motor del extruder en el carro frontal del cabezal, asegurándote de que el cable del motor quede posicionado arriba. Después, asegurá el motor ajustando los 2 tornillos.
Paso 9 - Instalar el extruder
Instalá el extruder y el hotend juntos en el carro frontal del cabezal y luego asegurarlos con 3 tornillos.
Paso 10 - Instalar el conjunto del carro frontal del cabezal

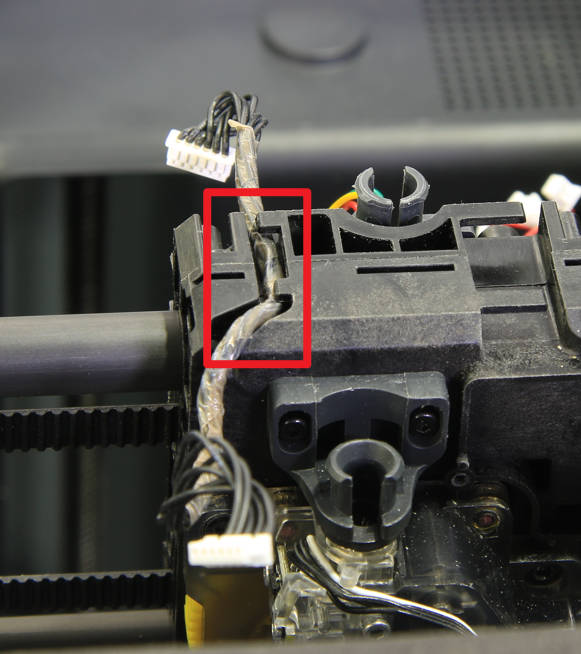

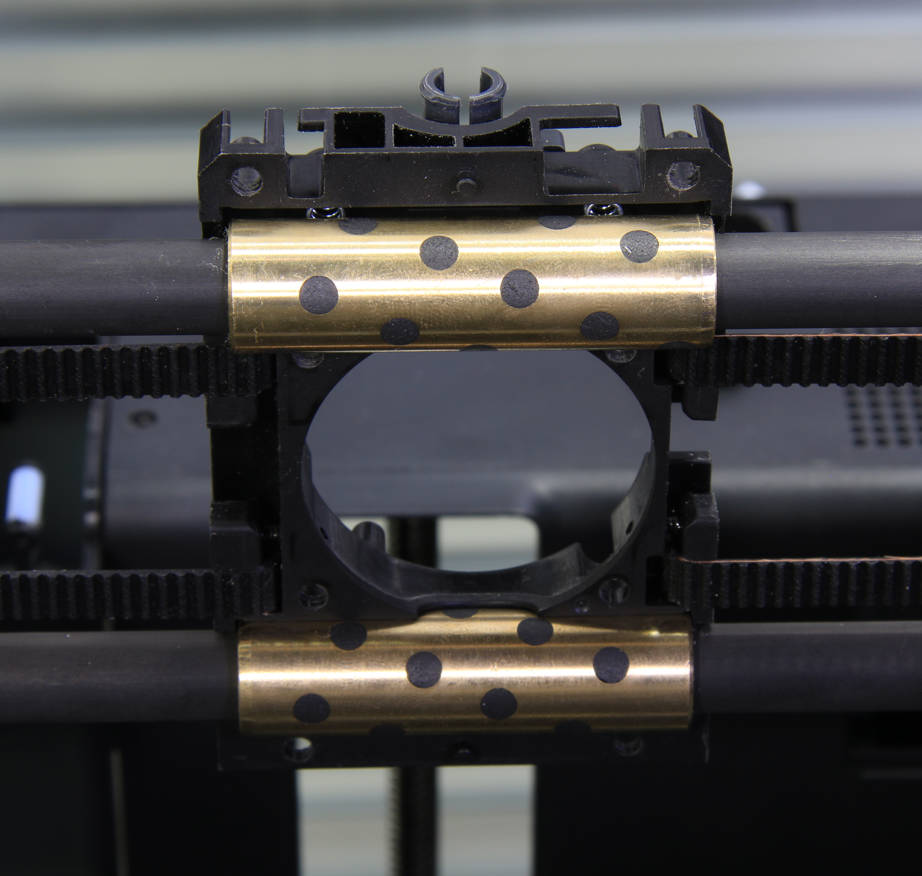

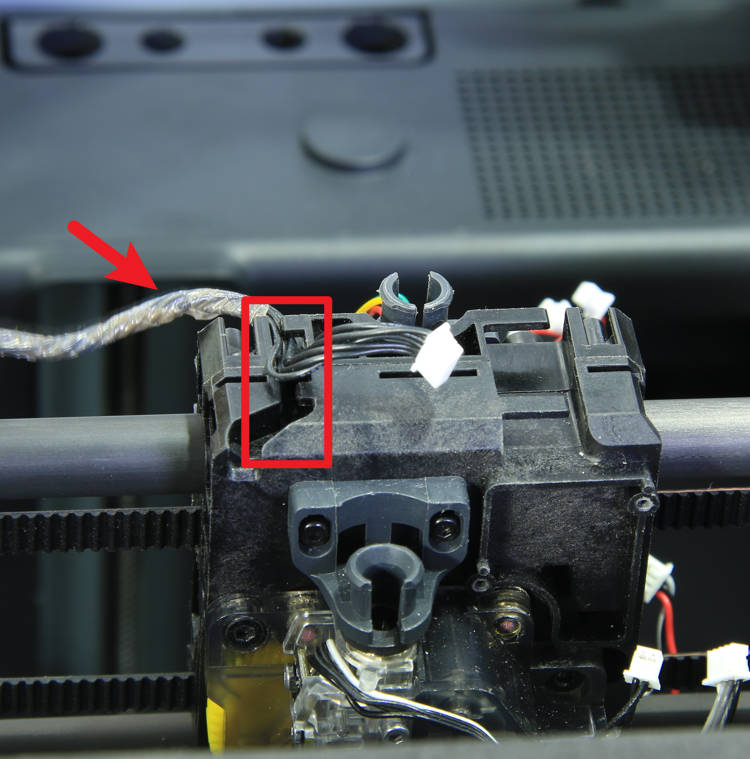

Antes de la instalación, asegurate de que los resortes estén bien ubicados y que ambos bujes de cobre estén insertados en las ranuras correspondientes de la tapa trasera del deslizador. Después, instalá con cuidado el conjunto del carro frontal, teniendo precaución de no apretar el cable del motor.
Paso 11 - Ajustar los tornillos (4+4)

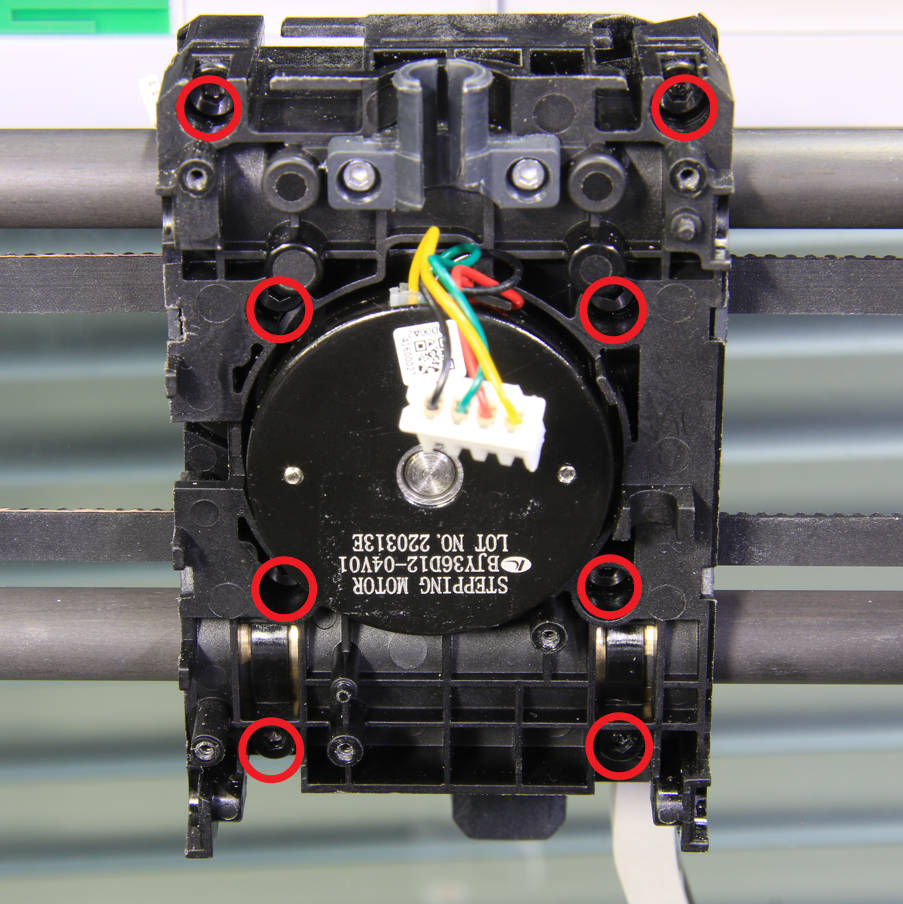

Ajustá los tornillos para asegurar el conjunto del carro frontal. Por favor, apretá los tornillos en el orden del 1 al 8, como se muestra en la imagen de abajo.
Paso 12 - Instalar el Bambu Micro Lidar
Instalá el Bambu Micro Lidar debajo del cabezal y aseguralo con 2 tornillos.
Paso 13 - Instalar el cable del LED del LOGO
Instalá el cable del LED del LOGO.
Paso 14 - Instalar la placa TH y armar el cabezal
Consultá el video sobre "Reemplazo de la placa TH" para instalar la placa TH y terminar de armar el cabezal.
Para verificar la finalización/éxito
- Prendé la impresora.
- Hacé clic en el botón del extruder en la pantalla para verificar que el motor pueda mover el extruder como se espera.
- Corré un autotest y asegurate de que no haya mensajes de error asociados al cabezal.
De lo contrario, revisá las conexiones e intentá de nuevo. Si seguís teniendo errores, contactá al equipo de soporte técnico para recibir más ayuda.
