En esta guía vas a encontrar los pasos y las precauciones necesarias para desarmar y volver a armar la fuente de alimentación interna de la X1E y sus accesorios relacionados. Es muy importante que sigas estas instrucciones con cuidado para asegurar el correcto funcionamiento de tu equipo y tu propia seguridad.
Fuente de alimentación interna de la X1E
Debido a cambios en el producto, la X1E actualizó su módulo de potencia, aumentando la potencia y agregando un ventilador de enfriamiento.
Esta página ofrece las pautas pertinentes para el desarmado y armado de la fuente de alimentación interna de la X1E y explica las precauciones a tener en cuenta. También podés consultar esta guía para cambiar las piezas reemplazables involucradas en este proceso.
Lista de piezas

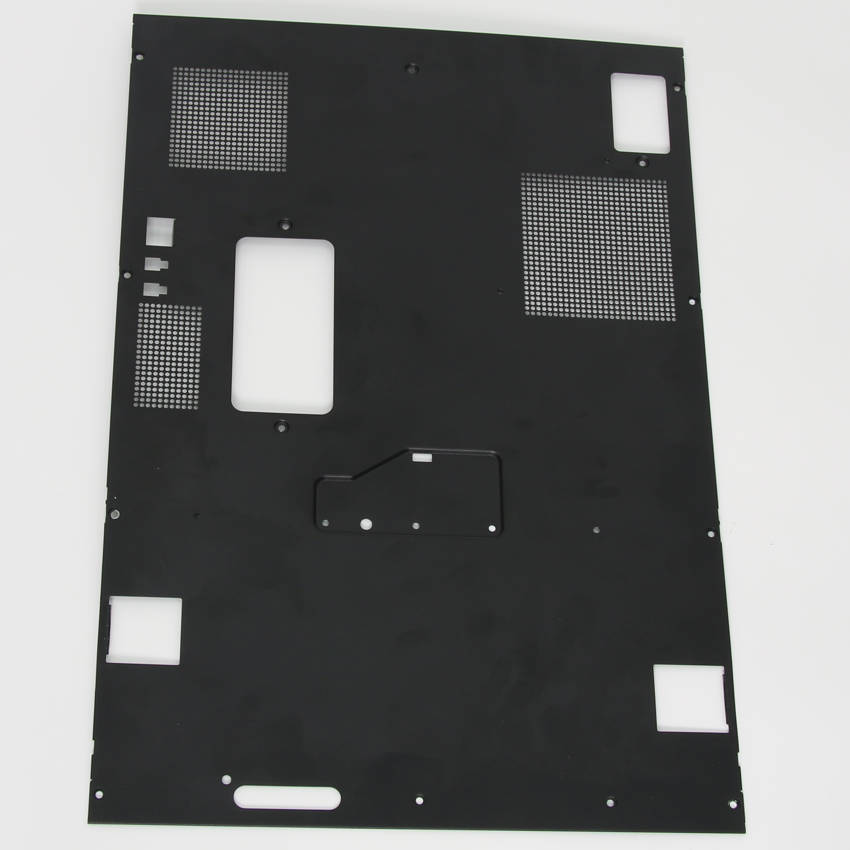

- 1. Panel metálico trasero de la X1E

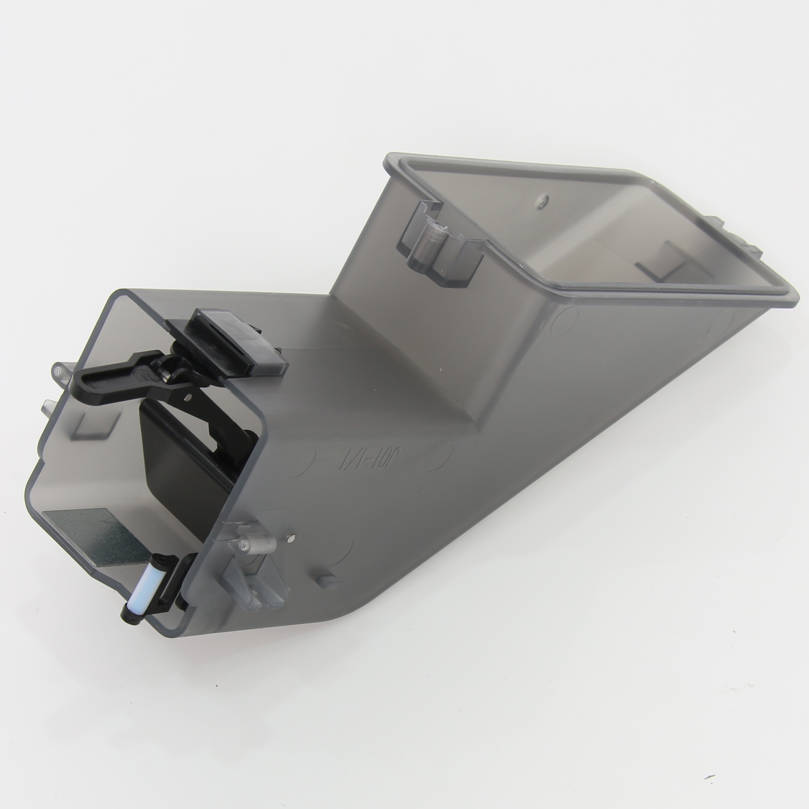

- 2. Conducto de purga (Excess chute)

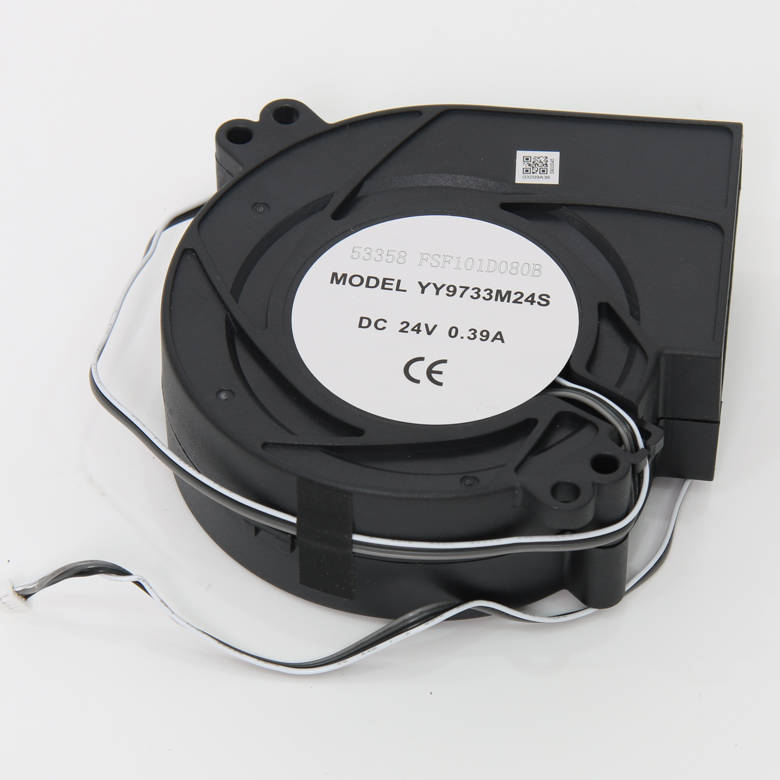

- 3. Ventilador regulador de temperatura de la cámara

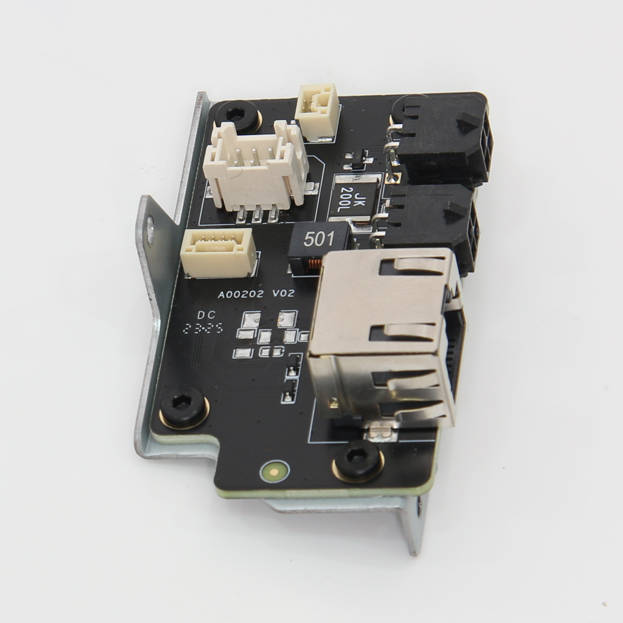

- 4. Placa de interfaz de red y conexión del AMS

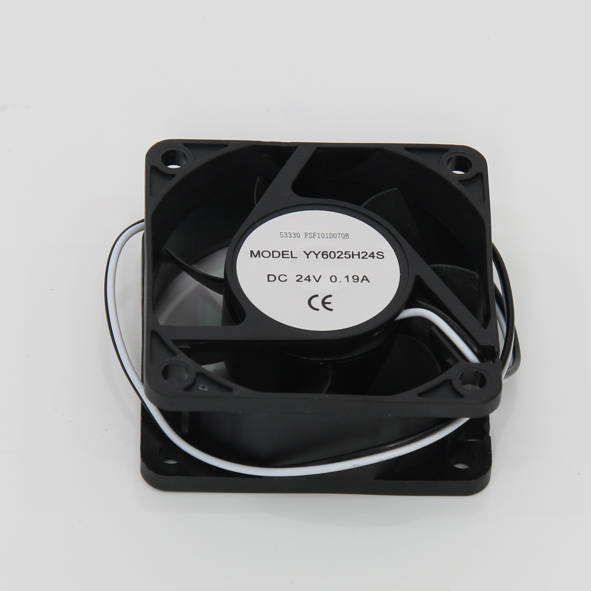

- 5. Ventilador de enfriamiento de la fuente

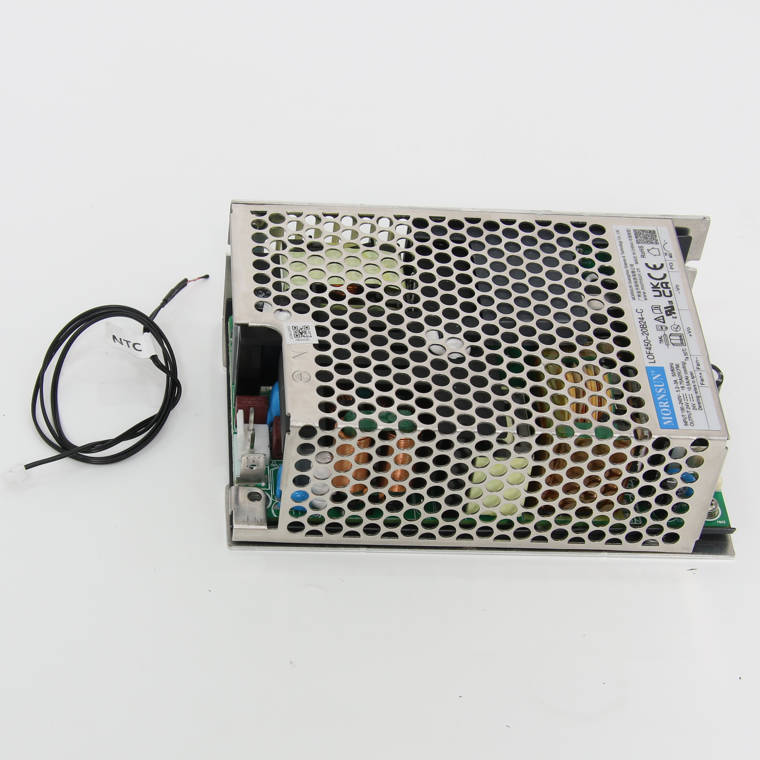

- 6. Fuente de alimentación interna (24V 450W)

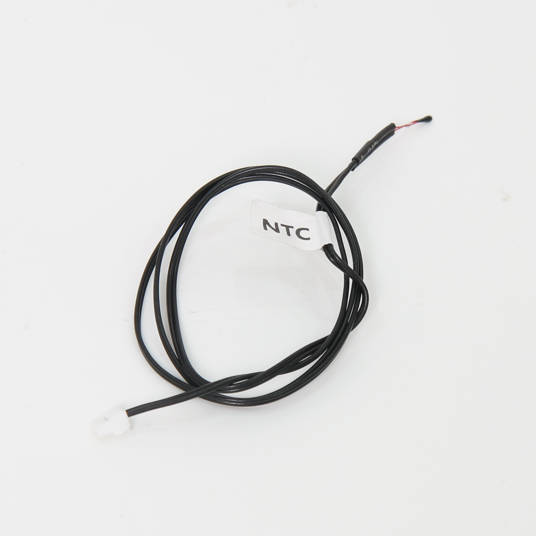

- 7. NTC para la fuente de alimentación (Paquete de cables)
Lista de tornillos
- Tornillo A (ST3*4.5): Panel trasero (9 unidades)
- Tornillo B (BT3*5): Panel trasero, conducto de aire (4/3 unidades)
- Tornillo C (M3*4.5): Panel trasero (1 unidad)
- Tornillo D (BT2*8): Conducto de purga, cubierta protectora de la fuente (2/7 unidades)
- Tornillo E (BT2*5): Conducto de purga (1 unidad)
- Tornillo F (BT3*8): Ventilador, placa de conexión del AMS (1/1 unidad)
- Tornillo G (BT2*6): Ventilador de enfriamiento de la fuente (3 unidades)
- Tornillo H (M3*6): Fuente de alimentación, placa de conexión del AMS (4/2 unidades)
Herramientas y materiales necesarios
- Llave Allen H1.5 / H2.0
- Destornillador Phillips (cruz)
Advertencia de seguridad
¡IMPORTANTE! Es fundamental apagar la impresora antes de realizar cualquier tarea de mantenimiento en la máquina o en sus componentes electrónicos, incluyendo los cables del cabezal de herramientas. Dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que provocaría daños electrónicos adicionales y riesgos de seguridad.
Al realizar el mantenimiento o solucionar problemas, es posible que tengas que desarmar algunas partes, como el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían entrar en cortocircuito si hacen contacto entre sí o con otras piezas metálicas mientras la impresora está prendida.
Por lo tanto, desconectá siempre el cable de alimentación antes de meter mano. Si tenés alguna duda sobre los pasos de esta guía, abrí un ticket de soporte en nuestra página y te ayudaremos lo antes posible.
Desarmado
Paso 1: Retirar el panel trasero

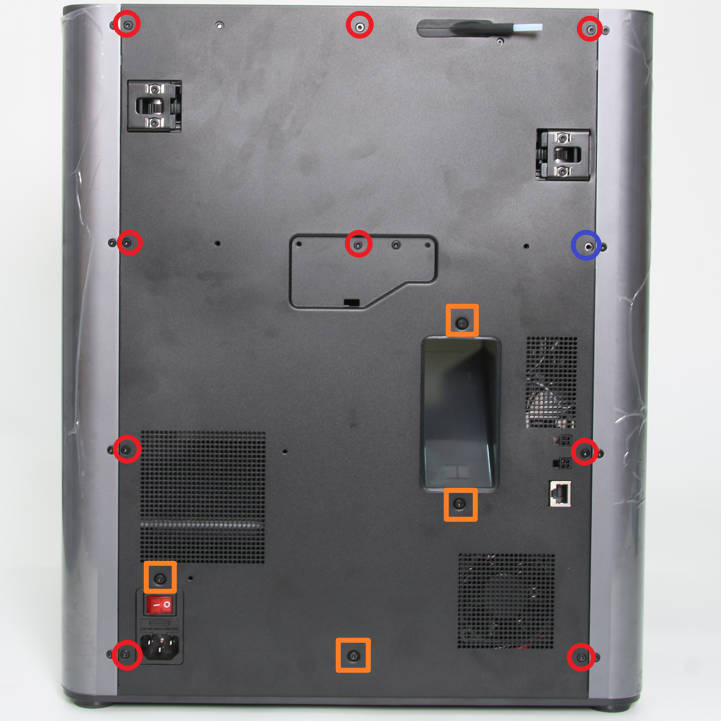

Sacá la tapa de vidrio y después, como se ve en la Figura 1-1-1, retirá los 9 tornillos A, los 4 tornillos B y el tornillo C con la llave Allen H2.0.

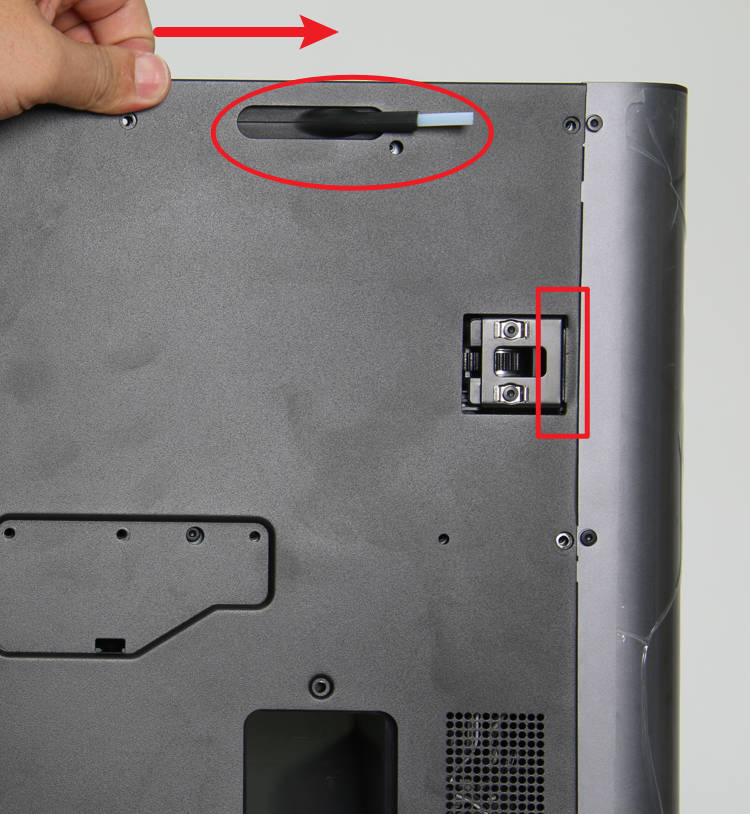

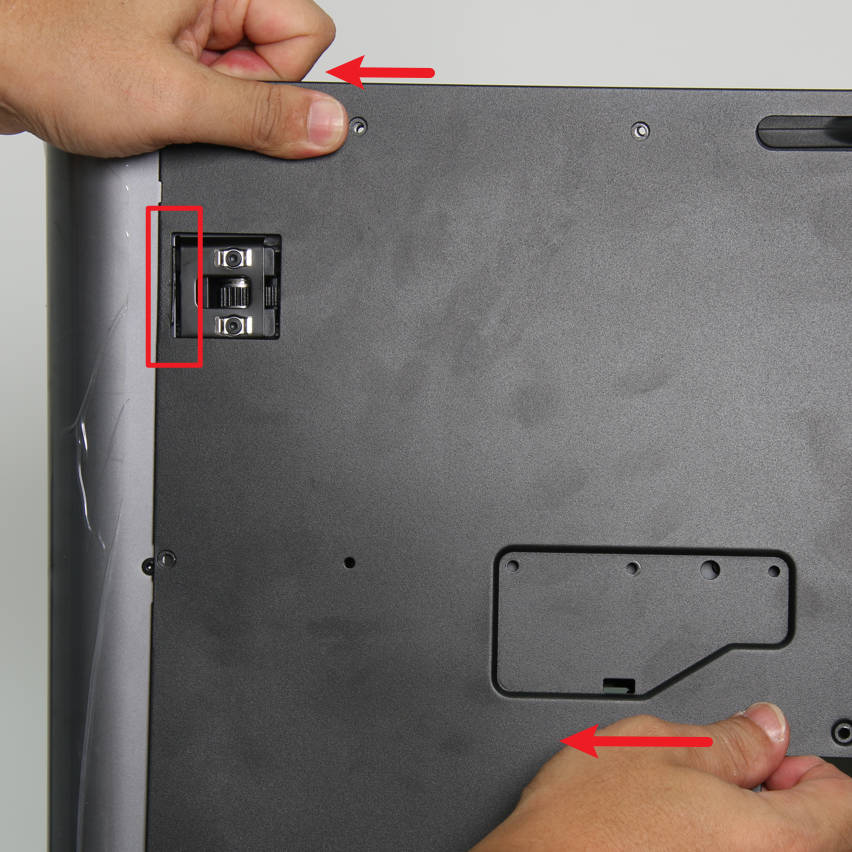

Como muestra la Figura 1-1-2, empujá el panel trasero un poquito hacia la derecha para soltarlo del tensor del lado derecho. Finalmente, hacé fuerza hacia la izquierda para liberarlo del tensor izquierdo y retirá el panel por completo (Figura 1-1-3).
Paso 2: Retirar el conducto de purga (Excess chute)

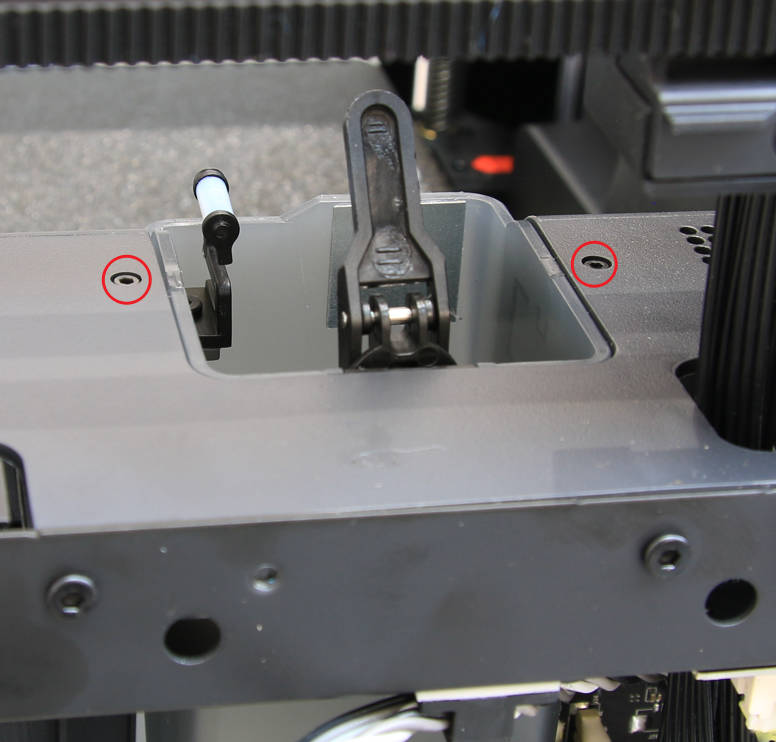

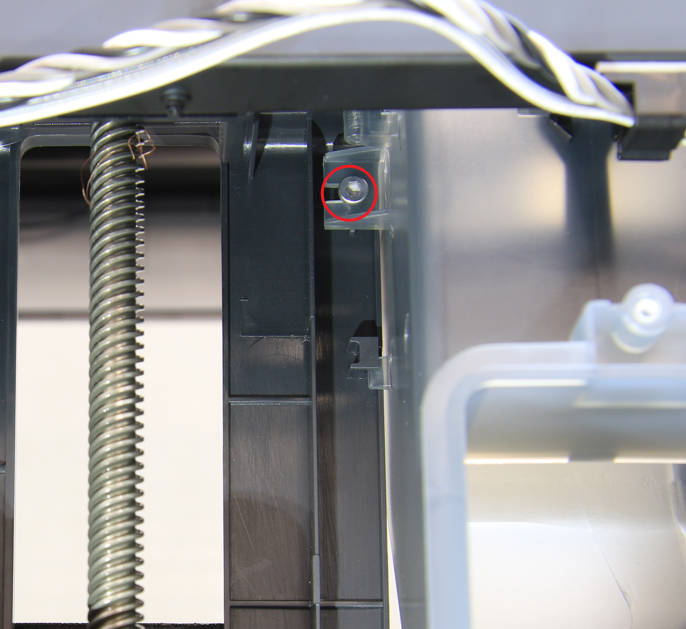

Como se ve en la Figura 1-2-1, sacá los 2 tornillos D con la llave Allen H1.5. Después, retirá el tornillo E con la llave Allen H2.0 (Figura 1-2-2). Por último, retirá el conducto de purga (Figura 1-2-3).
Paso 3: Retirar el ventilador regulador de temperatura de la cámara
Como se muestra en la Figura 1-3-1, sacá los 3 tornillos B con la llave Allen H2.0 y retirá el conducto de aire. (Fijate que solo hace falta sacar el conducto de aire cuando vas a cambiar la fuente de alimentación).
Desconectá el ventilador de la interfaz etiquetada como FAN1 en la placa de control principal, soltá el cable de los tres precintos y retirá el tornillo F con la llave Allen H2.0 (Figura 1-3-2). Ya podés sacar el ventilador regulador (Figura 1-3-3).
Paso 4: Retirar la interfaz de red y la placa de conexión del AMS
Como muestra la Figura 1-4-1, sacá los 2 tornillos G y el tornillo F con la llave Allen H2.0 para aflojar la placa con su soporte. Desconectá los tres conectores y retirá la placa (Figura 1-4-2).
Las conexiones numeradas en la Figura 1-4-3 corresponden a: 1- Placa de control del calentador de la cámara, 2- Placa MC, 3- Placa de interfaz de red, 4- Cable de red, 5- AMS.
Paso 5: Retirar el ventilador de enfriamiento de la fuente
Desconectá el cable del ventilador de la placa de control del calentador de la cámara, sacá los 4 tornillos G y retirá el ventilador de enfriamiento (Figura 1-5-1).
Paso 6: Retirar la fuente de alimentación interna
Como se ve en la Figura 1-6-1, desconectá el cable NTC de la fuente de la placa de control del calentador, soltá el cable de las trabas de la base, sacá los 7 tornillos D con la llave Allen H1.5 y abrí la cubierta protectora. Según muestran las Figuras 1-6-2 y 1-6-3, desconectá el cable de entrada de la fuente, retirá el capuchón de goma del enchufe de tierra, presioná para destrabar la ficha y retirala, y aflojá 1 tornillo co
