Esta guía te muestra paso a paso cómo reemplazar la barra de LED que se encuentra dentro de la cámara de la impresora.
¿Qué es el LED de la cámara?

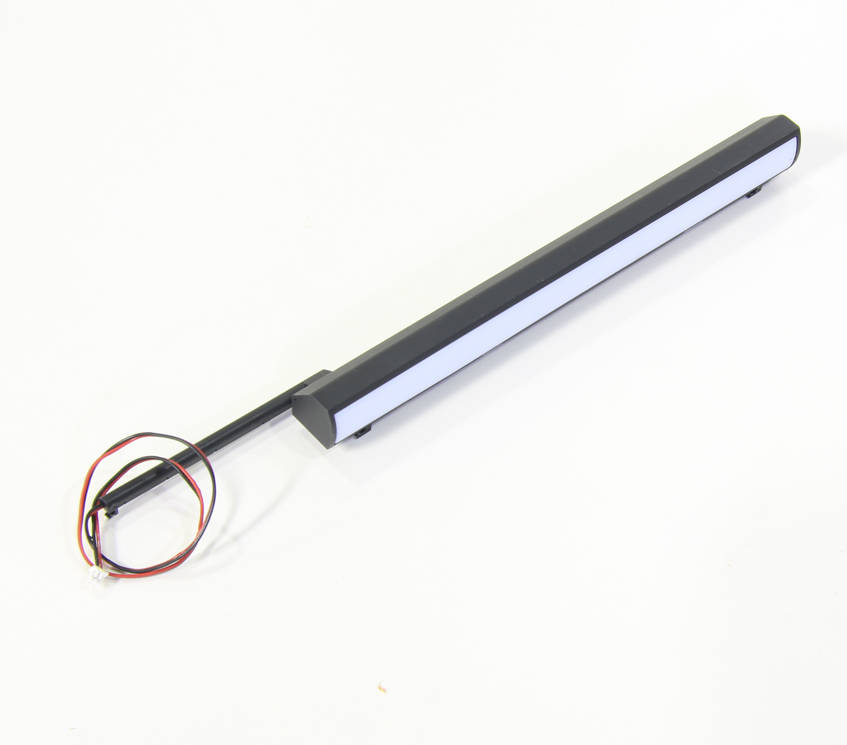

El LED de la cámara es una barra de luces instalada en el travesaño izquierdo del gabinete que sirve para iluminar el interior. El repuesto viene con su correspondiente cable de conexión.
Cuándo hacerlo
- El LED se quemó.
- El cable del LED está dañado o tiene un cortocircuito.
Herramientas y materiales necesarios
- Nuevo LED de cámara
- Llave hexagonal H2.0
- Pinzas (tweezers)
- Secador de pelo

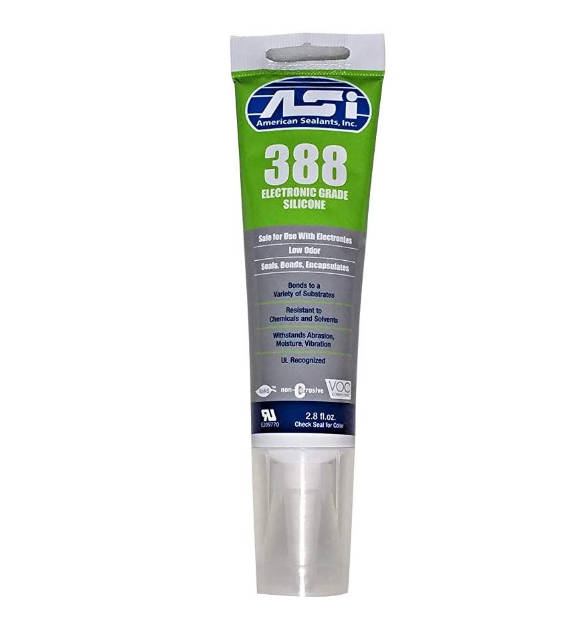

- Pegamento de silicona
Advertencia de seguridad y estado de la máquina antes de empezar
Antes de seguir esta guía, por favor asegurate de que la máquina esté apagada y desenchufada.
Guía de desarmado
Paso 1 - Apagado

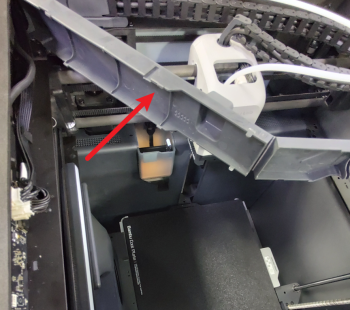

Apagá la impresora, desenchufá el cable de alimentación y retirá la tapa de vidrio superior.
Paso 2 - Abrir la tapa de la placa AP

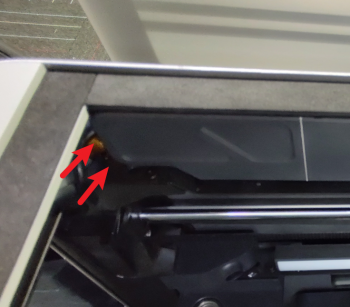

Abrí la tapa de la placa AP, ubicada en la parte superior izquierda de la máquina, como se muestra en las imágenes.
Paso 3 - Desconectar los cables

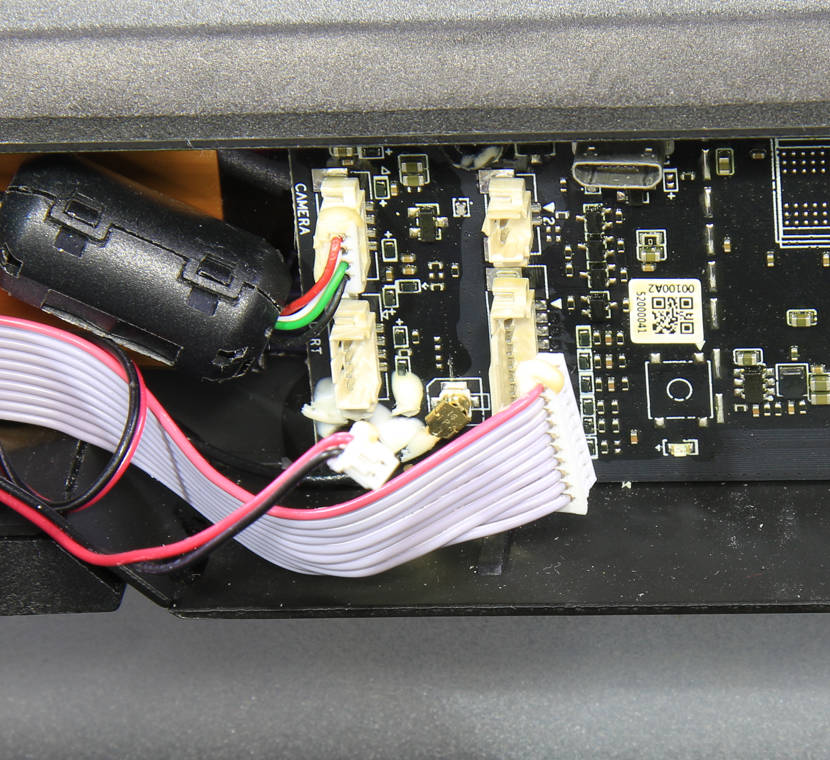

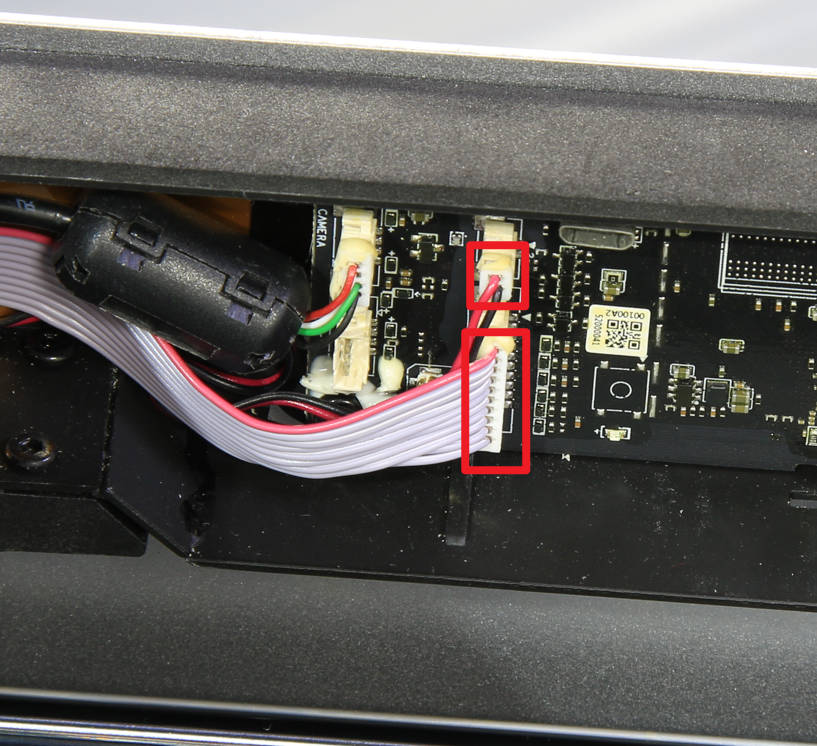

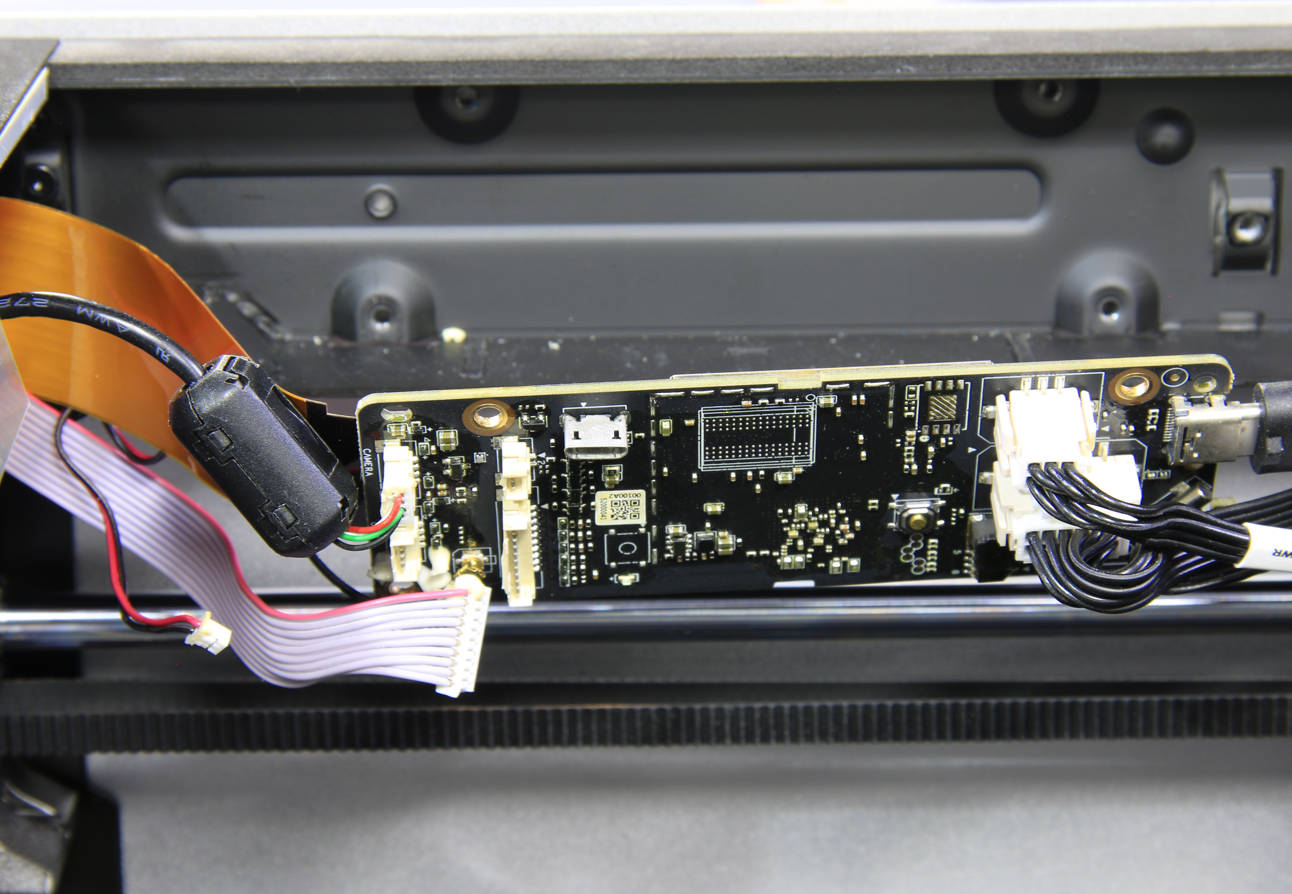

Usá el secador de pelo para ablandar el pegamento de silicona que sujeta los conectores. Después, desconectá el cable del LED de la cámara y el cable de la placa de botones.
Paso 4 - Aflojar la cámara de la cámara interna

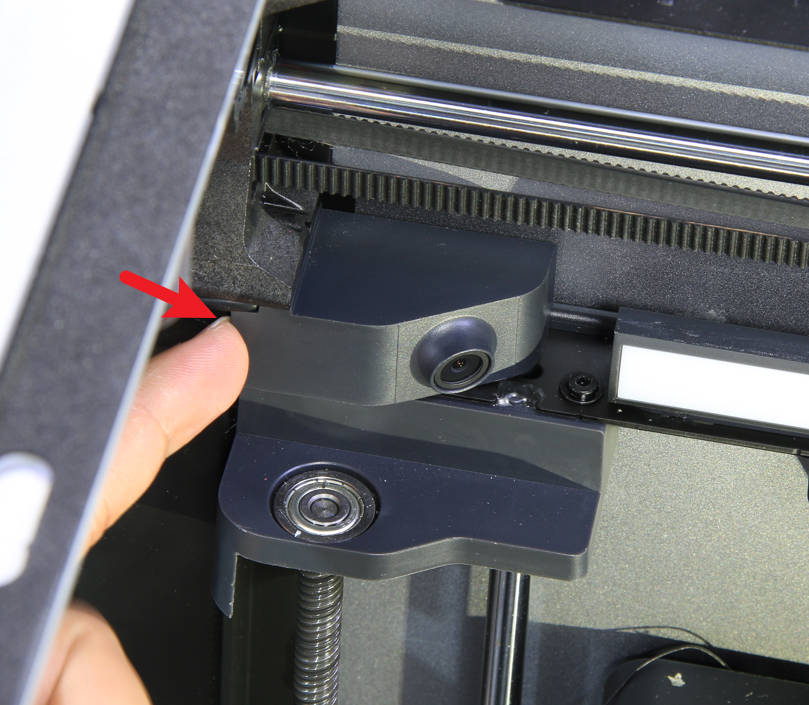

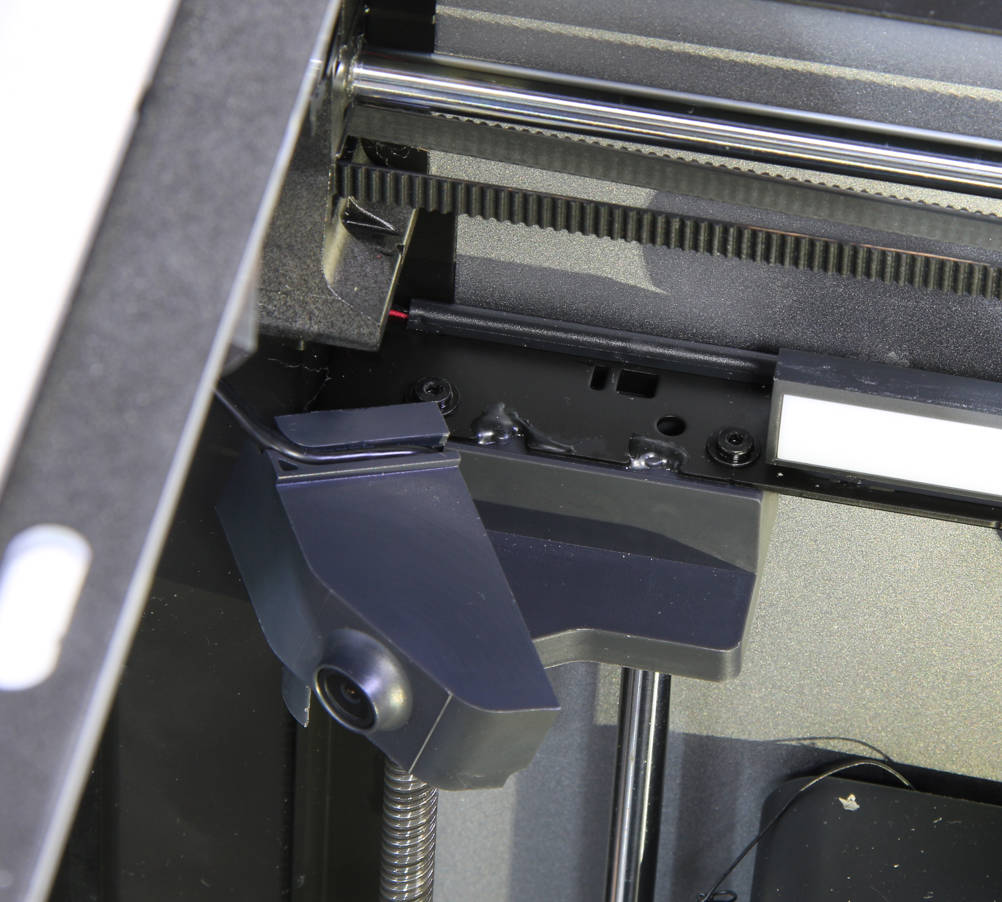

Empujá la cámara como se ve en la foto para soltarla del travesaño; esto va a facilitar que puedas sacar e instalar el LED.
Paso 5 - Retirar la barra de LED

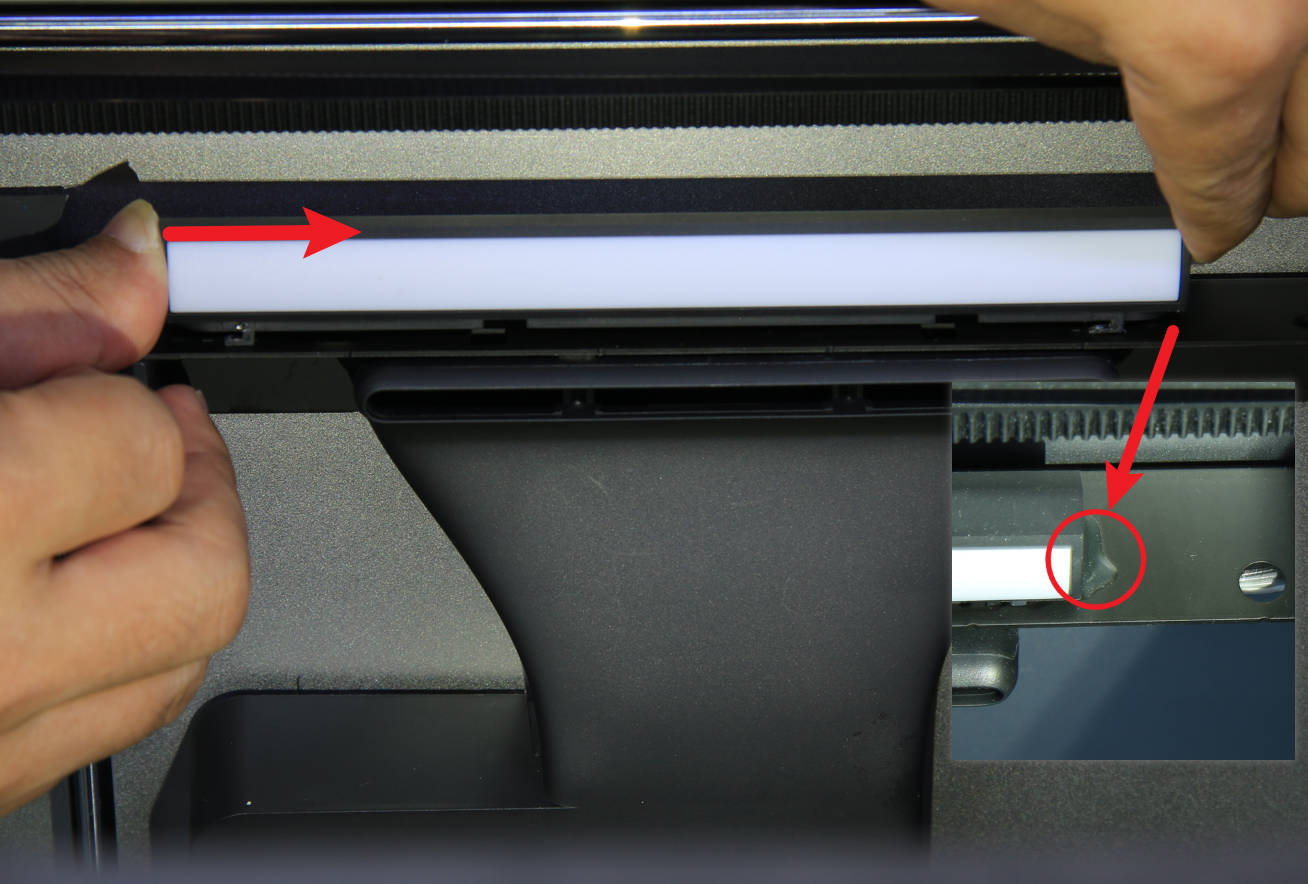

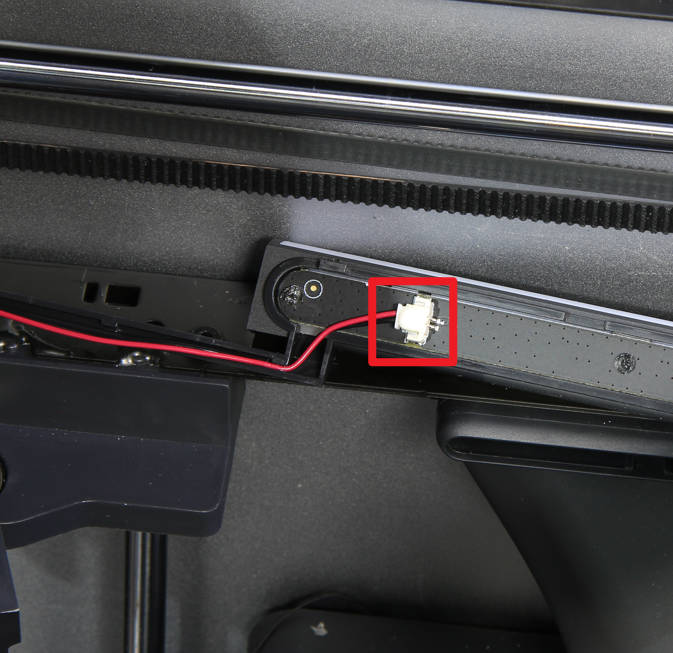

Primero confirmá si el extremo del LED está reforzado con pegamento negro; si es así, hay que sacarlo a mano. Después, empujá la barra de LED en la dirección de la flecha para soltarla. Desconectá el cable, retirá la barra y dejá el cable en su posición original por ahora.
Paso 6 - Aflojar la placa AP

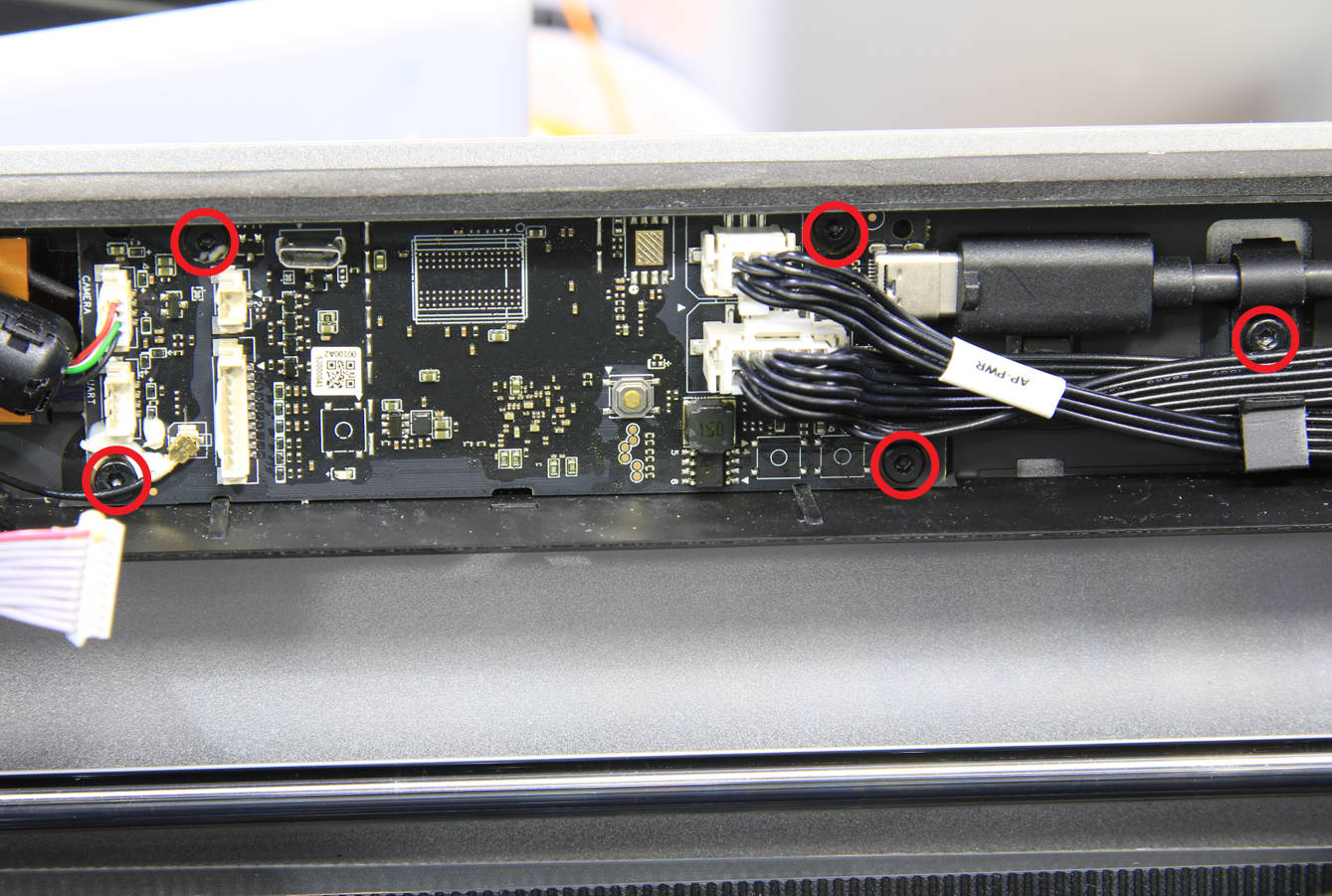

Sacá los 5 tornillos con la llave hexagonal H2.0 para soltar la placa AP del travesaño superior.
Paso 7 - Liberar el cable del LED
Sacá el cable viejo del LED de la ranura. Puede que esté medio trabado, así que tirá con un poquito de fuerza, pero todavía no lo saques del todo de la impresora.
Guía de armado
Paso 1 - Pasar el cable del nuevo LED
Uní los conectores del cable viejo y el nuevo con cinta. Fijate que la unión sea lo más fina posible para que pase bien. Usá el cable viejo como guía para pasar el cable del nuevo LED por el agujero. No hagas mucha fuerza ni vayas muy rápido para no dañar el cable nuevo. El cable tiene que pasar entre el panel izquierdo y la varilla pulida (y la correa). Al terminar, sacá la cinta y los cables viejos.
Paso 2 - Instalar el LED de la cámara
Alineá las trabas de la base del LED con los agujeros de montaje en el travesaño y empujá la barra en la dirección de la flecha hasta que calce. Por último, meté el cable en la ranura a lo largo de la columna y el panel lateral sin dañarlo (o pegalo al panel izquierdo con cinta).
Paso 3 - Instalar la cámara de la cámara interna
Colocá la cámara en su posición, alineá los agujeros de montaje y empujala en la dirección de la flecha para que quede firme. Al final, acomodá el cable en su ranura.
Paso 4 - Instalar la placa AP
Volvé a poner la placa AP en su lugar original usando las guías. Ojo que el cable del LED tiene que pasar por debajo del cable FPC. Ajustá los 5 tornillos para fijar la placa AP y el bloque de sujeción del cable USB. Revisá que los conectores estén normales.
Paso 5 - Conectar los cables
Conectá el cable de la placa de botones y el del LED en sus conectores correspondientes. Te recomendamos usar un poco de pegamento de silicona para reforzar las conexiones.
Paso 6 - Cerrar la tapa de la placa AP
Presioná la tapa de la placa AP hasta que calce bien y volvé a poner la tapa de vidrio superior.
Cómo verificar que todo salió bien
Enchufá la impresora y prendela.
- Tocá el ícono de la luz en la pantalla para prender y apagar el LED y confirmar que funciona.
- Corré un
Device self-test. Si no aparecen errores, el reemplazo fue exitoso.
Si llegás a tener algún problema, volvé sobre tus pasos y revisá todas las conexiones. Si el problema persiste, contactate con el equipo de soporte.
Otros
Si no podés confirmar si el problema es el cable o el LED quemado, cambiá ambos componentes. Si tenés claro que solo se quemó el LED, podés elegir reemplazar solo esa parte.
