Guía paso a paso para realizar el reemplazo del cable MC-AP en las impresoras Bambu Lab X1 y X1C.
Cable MC-AP

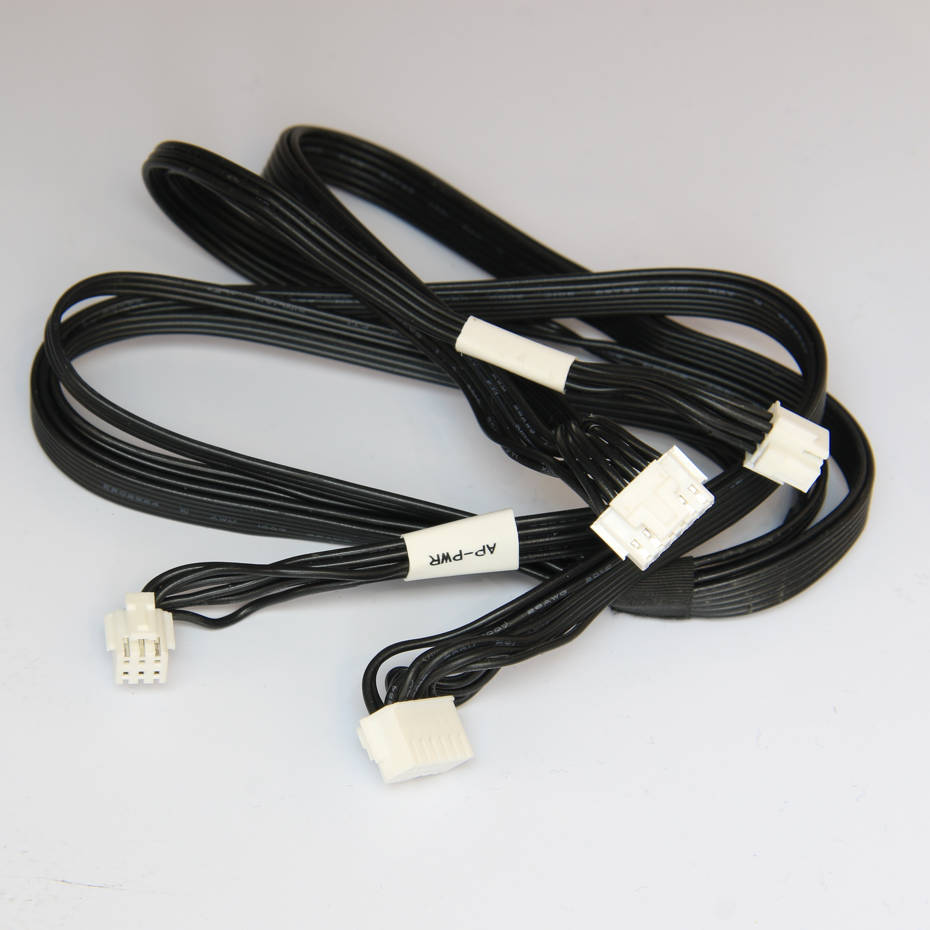

Este cable negro conecta la placa MC con la placa principal AP de la impresora. Su función es permitir la interacción de datos entre la placa de control principal y la placa AP, además de suministrar energía a esta última.
Cuándo hacerlo
- Fichas dañadas que dificultan la instalación.
- Cable cortado o roto.
- Problemas de conexión confirmados por el equipo de soporte de Bambu Lab.
Herramientas
- Llave Allen H2.0 y H1.5
- Pinzas
Lista de tornillos
- Tornillo A (BT3*5, 4 unidades): Sujeta el panel trasero.
- Tornillo B (ST3*4.5, 10 unidades): Sujeta el panel trasero.
- Tornillo C (BT2*8, 1 unidad): Sujeta la tapa de la cadena portacables.
Advertencia de seguridad
¡IMPORTANTE! Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento en el equipo y su electrónica, incluyendo los cables del cabezal. Dejar la impresora encendida mientras hacés estas tareas puede provocar un cortocircuito, lo que derivaría en daños electrónicos adicionales y riesgos de seguridad.
Cuando realices tareas de mantenimiento o solución de problemas, es posible que tengas que desarmar algunas partes, como el hotend. Este proceso puede dejar expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si entran en contacto entre sí o con otras partes metálicas o electrónicas con la impresora encendida.
Por lo tanto, es esencial apagar la impresora y desconectarla de la corriente antes de trabajar. De esta manera, evitás daños en los componentes electrónicos y te asegurás de que el mantenimiento se realice de forma segura y efectiva. Si tenés alguna duda sobre este proceso, abrí un ticket en nuestra página de soporte y te ayudaremos lo antes posible.
Retirar el cable MC-AP defectuoso
Paso 1 - Retirar el panel trasero
Retirá el panel trasero metálico consultando la guía específica del panel trasero.
Paso 2 - Retirar la tapa de la cadena portacables

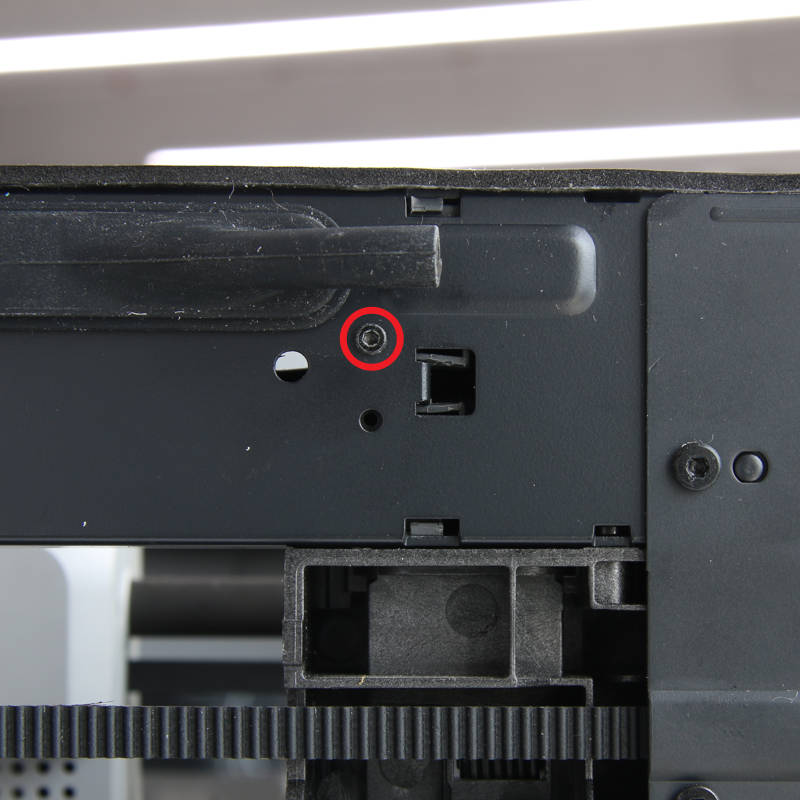

Usá la llave Allen H1.5 para sacar el tornillo C ubicado debajo del soporte de PTFE en la parte trasera de la impresora. Retirá la tapa completamente y sacala del marco XY.
Paso 3 - Desconectar el cable MC-AP

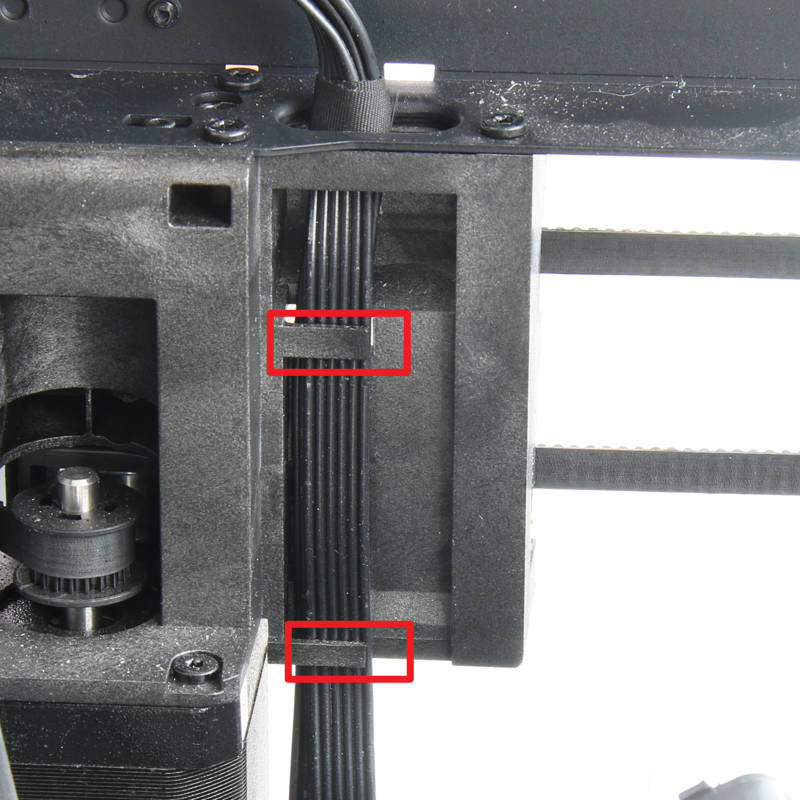

Presioná la traba de los conectores y desconectá el cable MC-AP de los dos puertos en la placa principal AP. Luego, sacalo de la traba de sujeción.

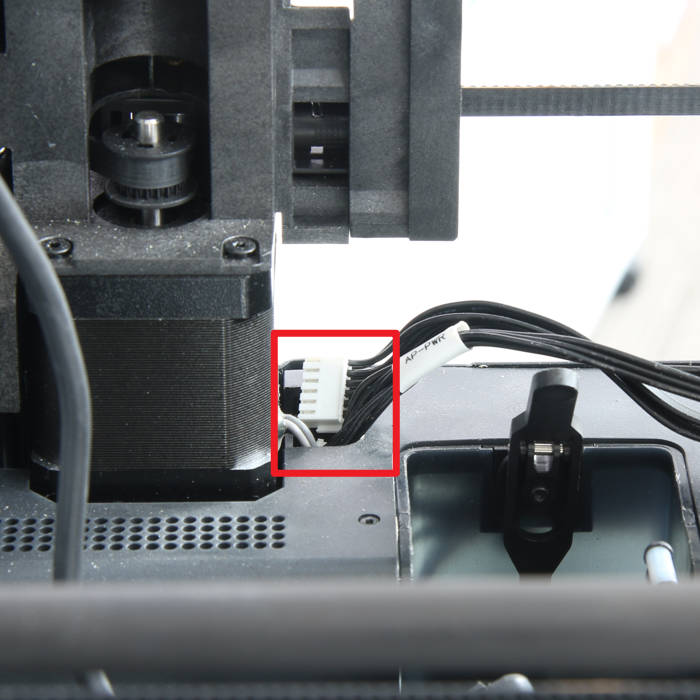

Presioná la traba del conector del cable de la placa de interfaz AMS para desconectarlo, y luego desconectá los dos conectores del cable MC-AP en la placa MC.
Paso 4 - Retirar el cable MC-AP

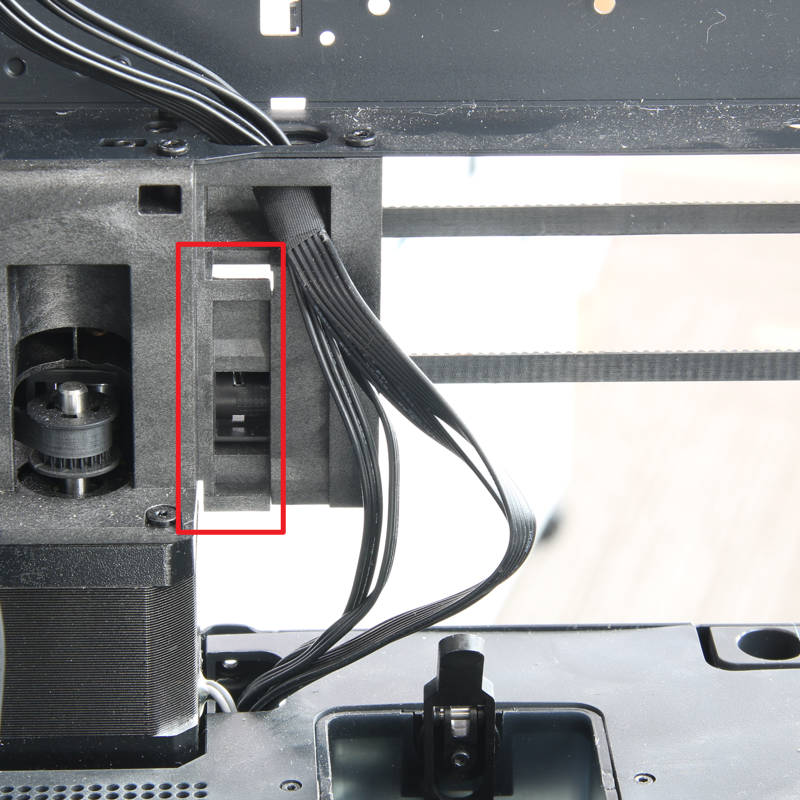

Sacá el cable MC-AP de las ranuras de guía una por una. Después, como se muestra en la imagen, tirá de los conectores en ambos extremos para retirar el cable por completo.
Instalar el nuevo cable MC-AP
Paso 1 - Pasar el cable

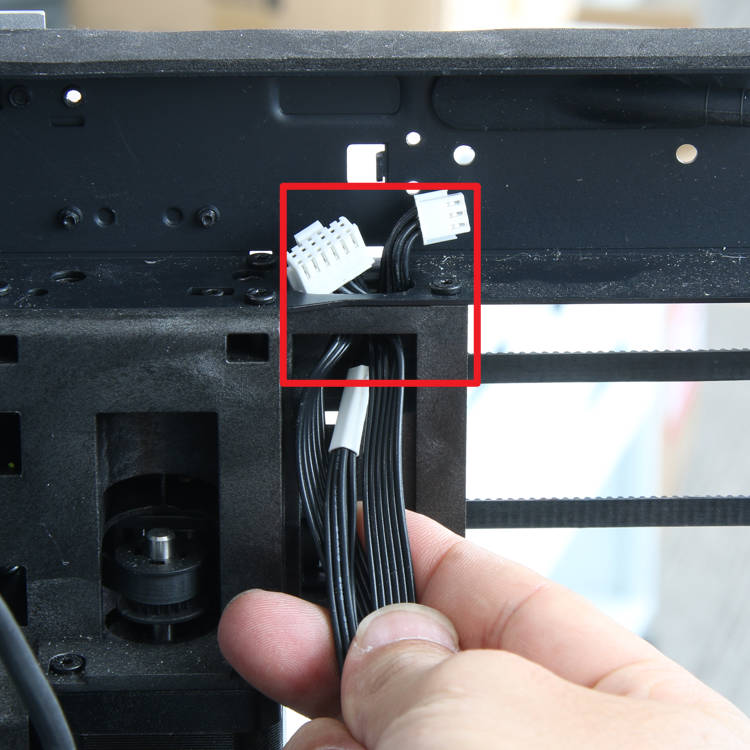

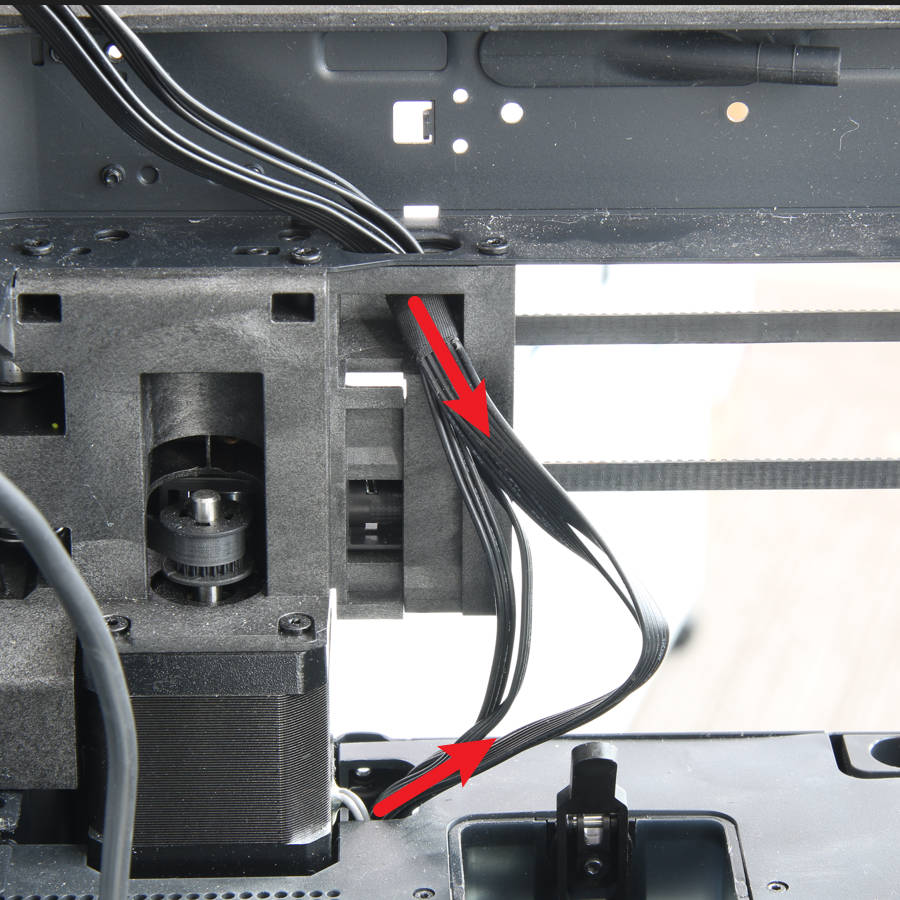

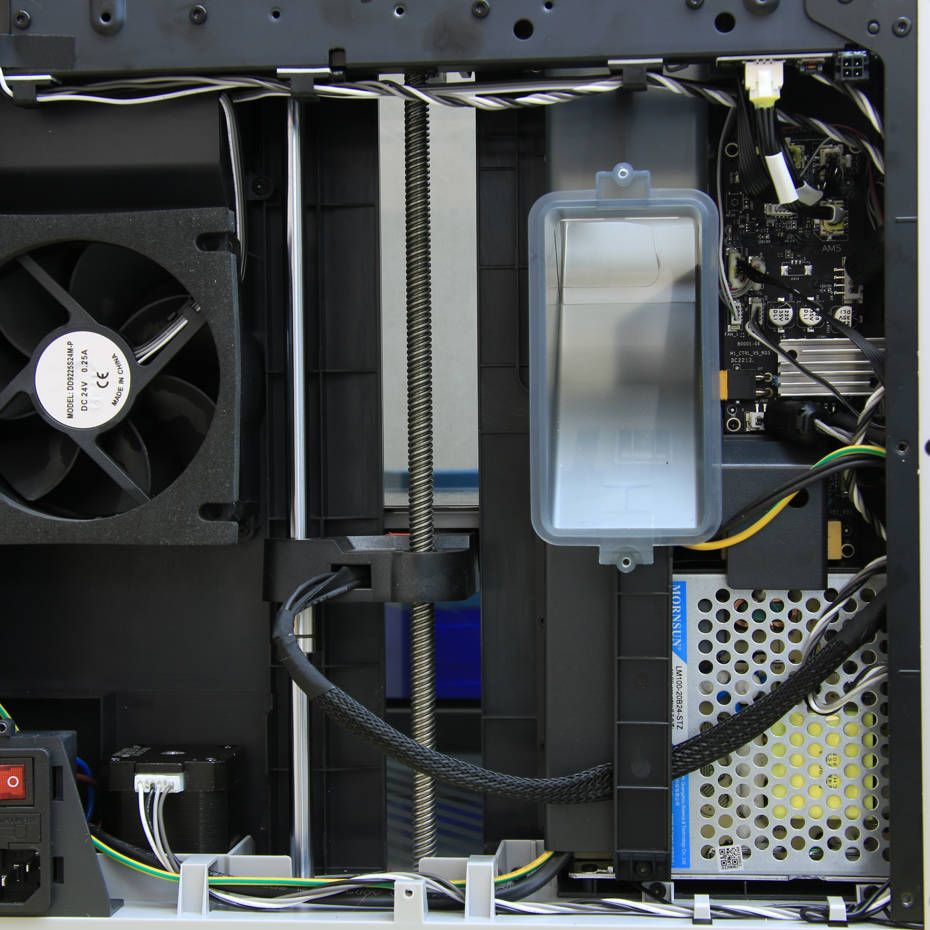

Como se muestra abajo, pasá los dos extremos del nuevo cable MC-AP a través de los agujeros correspondientes. Acomodá el cable en las ranuras de guía una por una.
Paso 2 - Conectar los cables

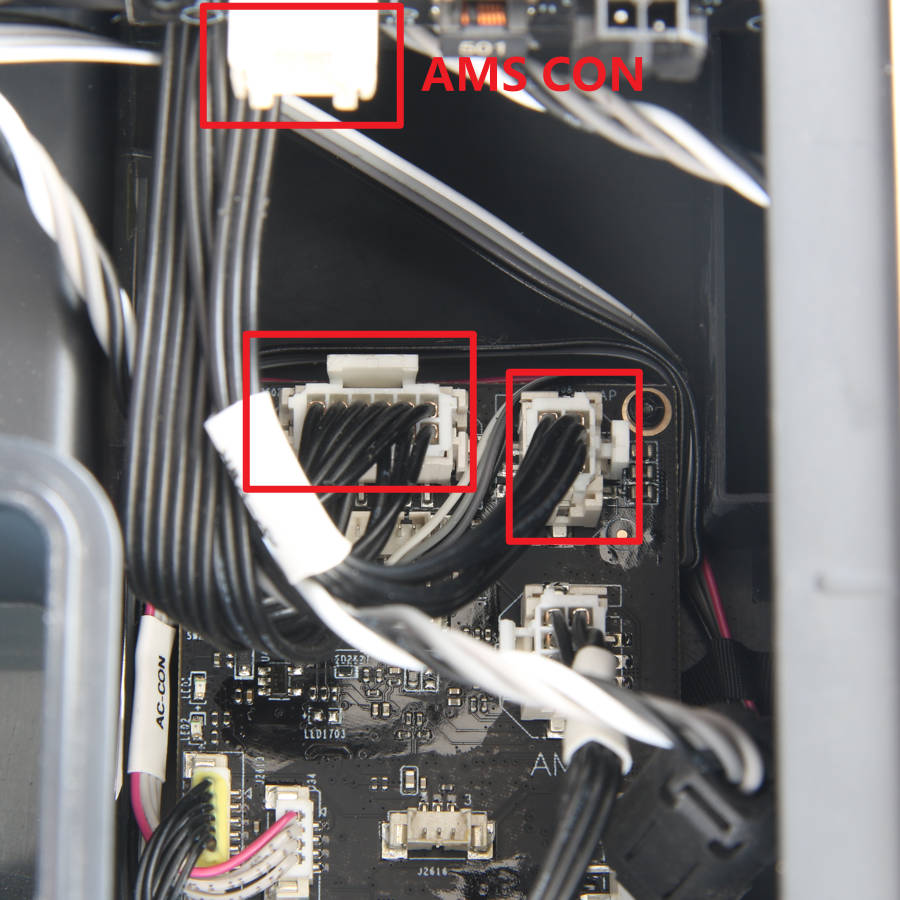

Confirmá la dirección de las trabas antes de realizar la conexión. Tenés que conectar 3 fichas en los puertos de la placa MC.
Conectá el cable MC-AP en la placa MC siguiendo la orientación de las trabas y luego reconectá el cable de la placa de interfaz AMS.

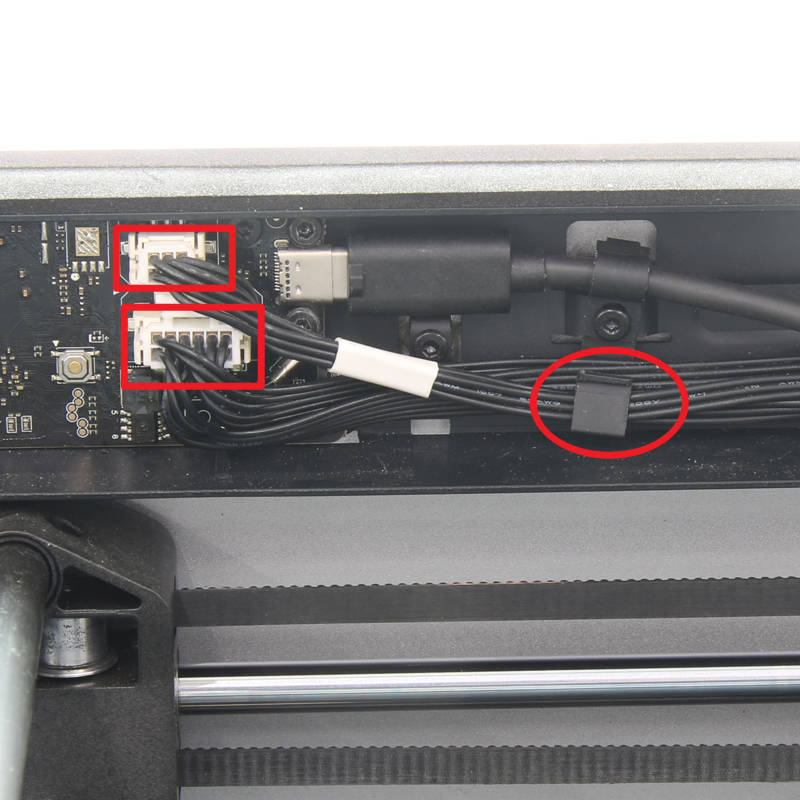

Pasá el cable por debajo del cable USB, conectalo a los puertos de la placa AP y asegurá el cable en su traba de sujeción.
Paso 3 - Instalar la tapa de la cadena portacables

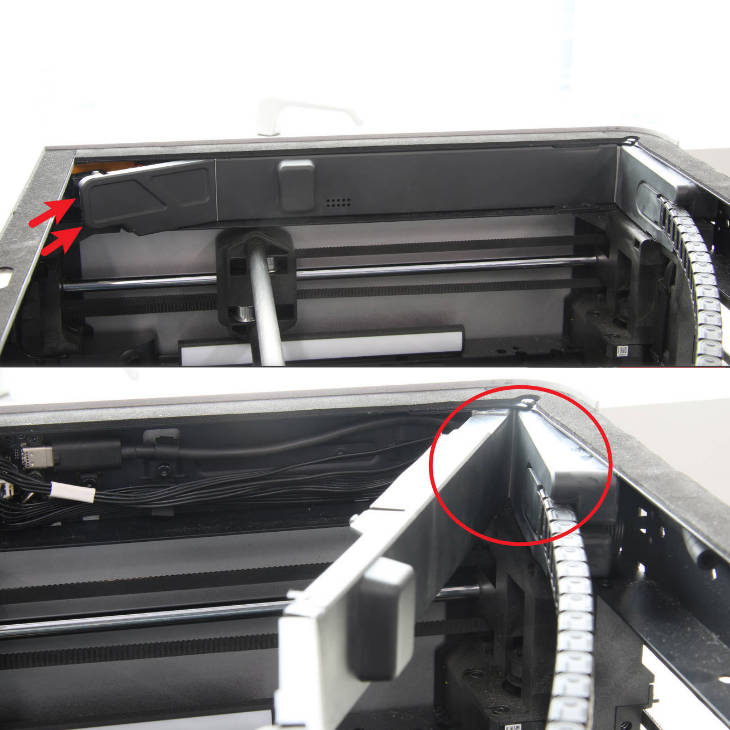

Colocá la parte más corta de la tapa alineando los agujeros de los tornillos con los del travesaño trasero. Presioná suavemente el borde de la parte más larga para calzarla en la viga. Alineá la muesca para que la parte larga quede bien instalada y ajustá el tornillo en el agujero superior trasero.
Paso 4 - Instalar el panel trasero
Volvé a colocar el panel trasero metálico consultando la guía correspondiente.
Verificar el funcionamiento
Conectá la fuente de alimentación y encendé la impresora. Confirmá que la pantalla se inicie normalmente. Si encontrás algún problema, volvé sobre tus pasos y revisá todas las conexiones. Si el problema persiste, contactate con el equipo de servicio técnico para recibir asistencia.
Esperamos que esta guía te haya resultado útil. Si tenés dudas sobre el proceso, te recomendamos contactar a nuestro equipo antes de empezar. Última edición por Aether el 28/01/2026.
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
