Esta guía te explica cómo cambiar el cable FPC del sensor del cabezal del extruder H2D/H2C.
Contenido de la página
- Cable FPC del sensor del cabezal
- Herramientas necesarias y preparación
- Consejos de seguridad
- Pasos para el desarmado
- Pasos para la instalación
- Cómo verificar que quedó todo bien
- Apéndice
- Notas finales
Editado por última vez por Sammy el 11/02/2026
Nota: Esta página usa la máquina H2D como ejemplo. Los pasos para el cambio son exactamente los mismos para la H2C.
Cable FPC del sensor del cabezal

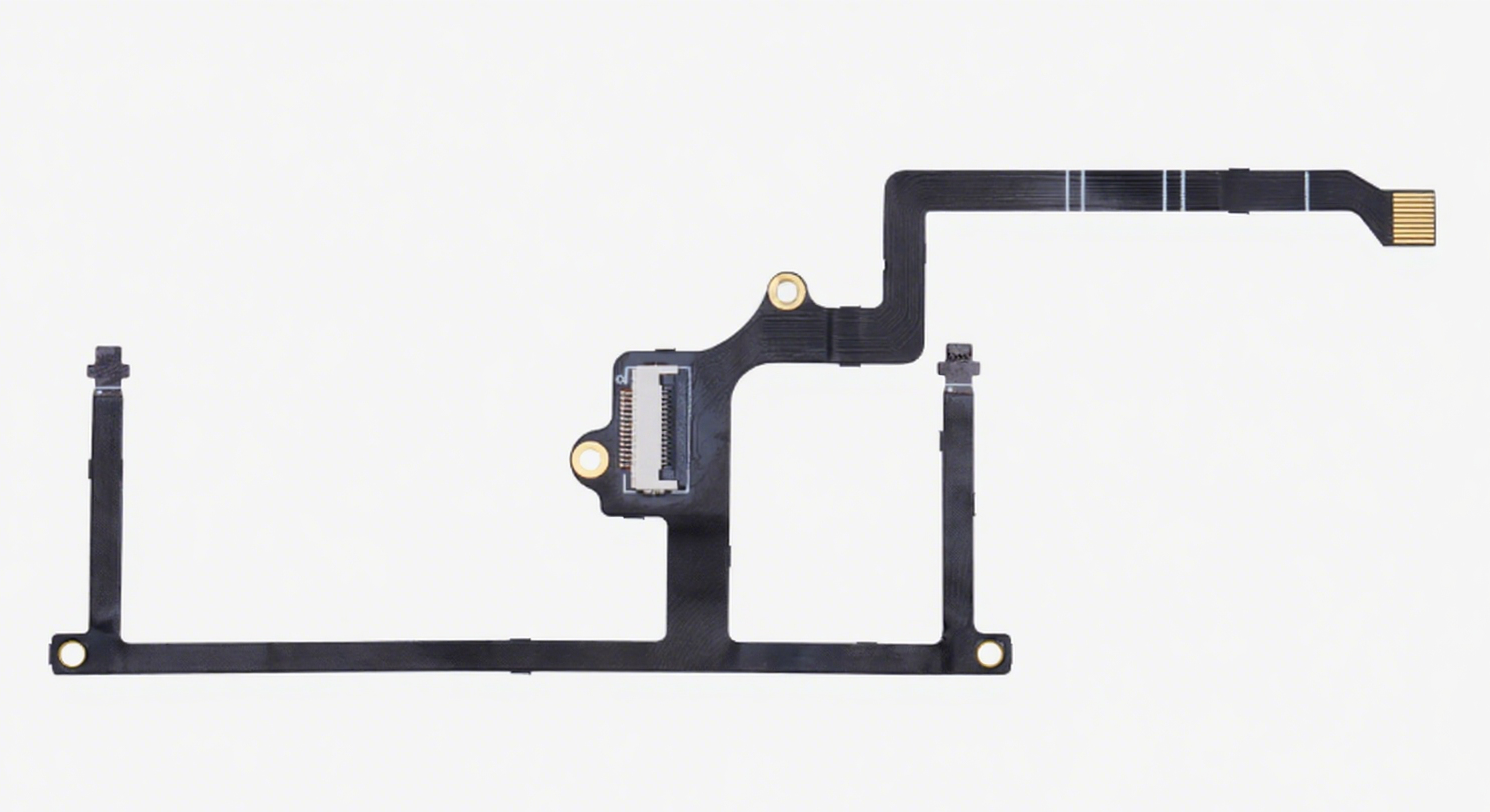

El cable FPC del sensor del cabezal para el extruder H2D es un cable de circuito impreso flexible que conecta los sensores de efecto Hall de ambos lados de los idlers del extruder y la placa Hall de la tapa frontal con la placa TH. Este cable es fundamental para detectar si hay filamento y asegurar que el mecanismo del cortador de filamento funcione como corresponde.

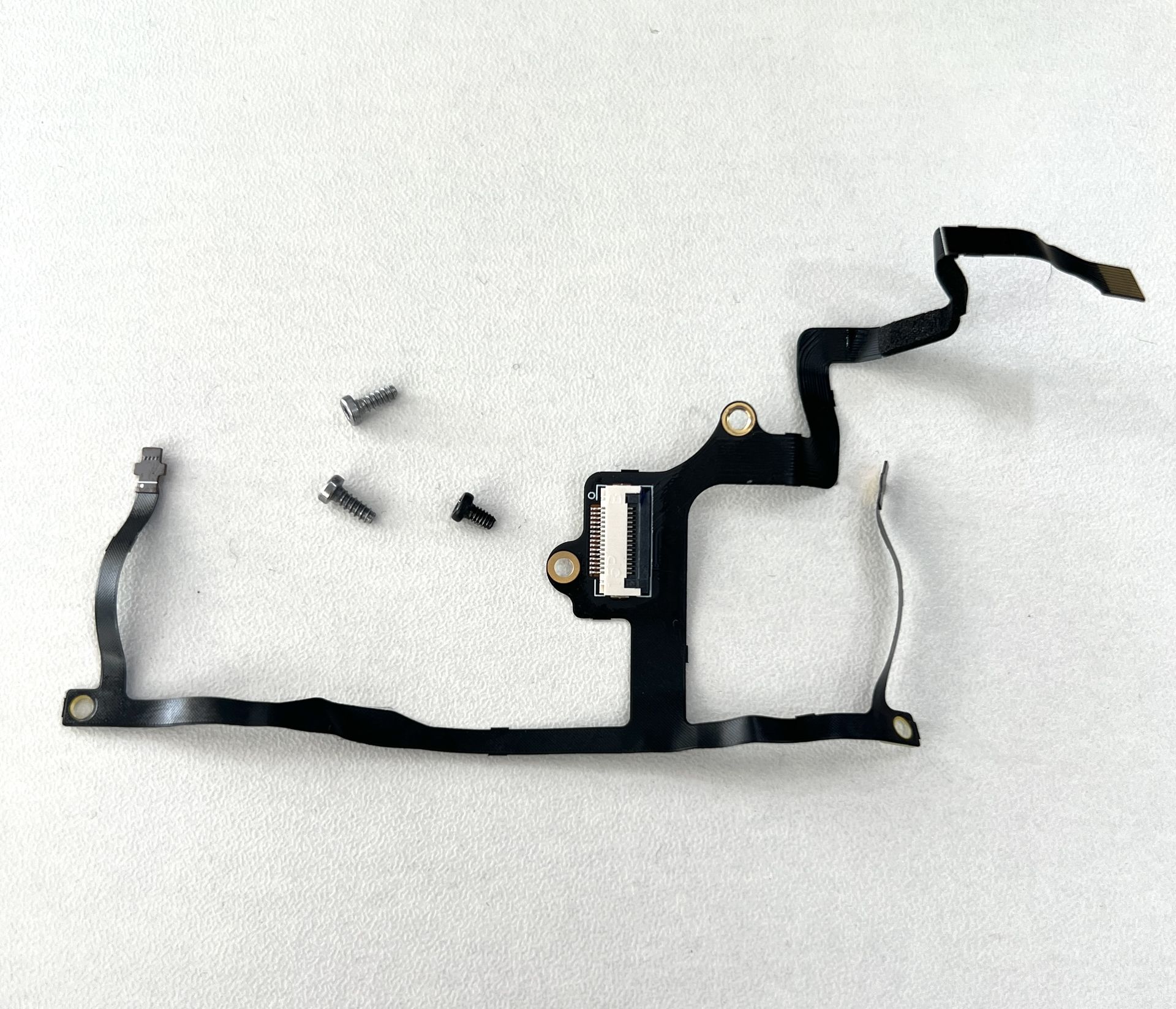

El cable FPC del sensor del cabezal viene pegado a la parte de atrás del extruder como un cable flexible con un conector.
Herramientas necesarias y preparación
- Llaves Allen H2.0 y H1.5
- Bandeja chica para tornillos (para no perder nada)
- Cable FPC del sensor del cabezal nuevo
Consejos de seguridad
¡Importante!
Apagá y desenchufá siempre la impresora antes de hacer cualquier mantenimiento en la máquina o en sus componentes electrónicos (incluyendo los cables del cabezal) para evitar cortocircuitos y no dañar nada.
Fijate la temperatura del hotend y de la cama caliente antes de arrancar. Si tenés que laburar con temperaturas altas, usá guantes resistentes al calor para no quemarte.
Si tenés alguna duda sobre esta guía, contactate con el soporte técnico online (atienden de 9:00 a 21:00) para que te den una mano.
Pasos para el desarmado
Paso 1: Sacá el conjunto del extruder
Fijate en esta Wiki de reemplazo del extruder H2D o mirá el video para guiarte.
Paso 2: Sacá los cortadores izquierdo y derecho

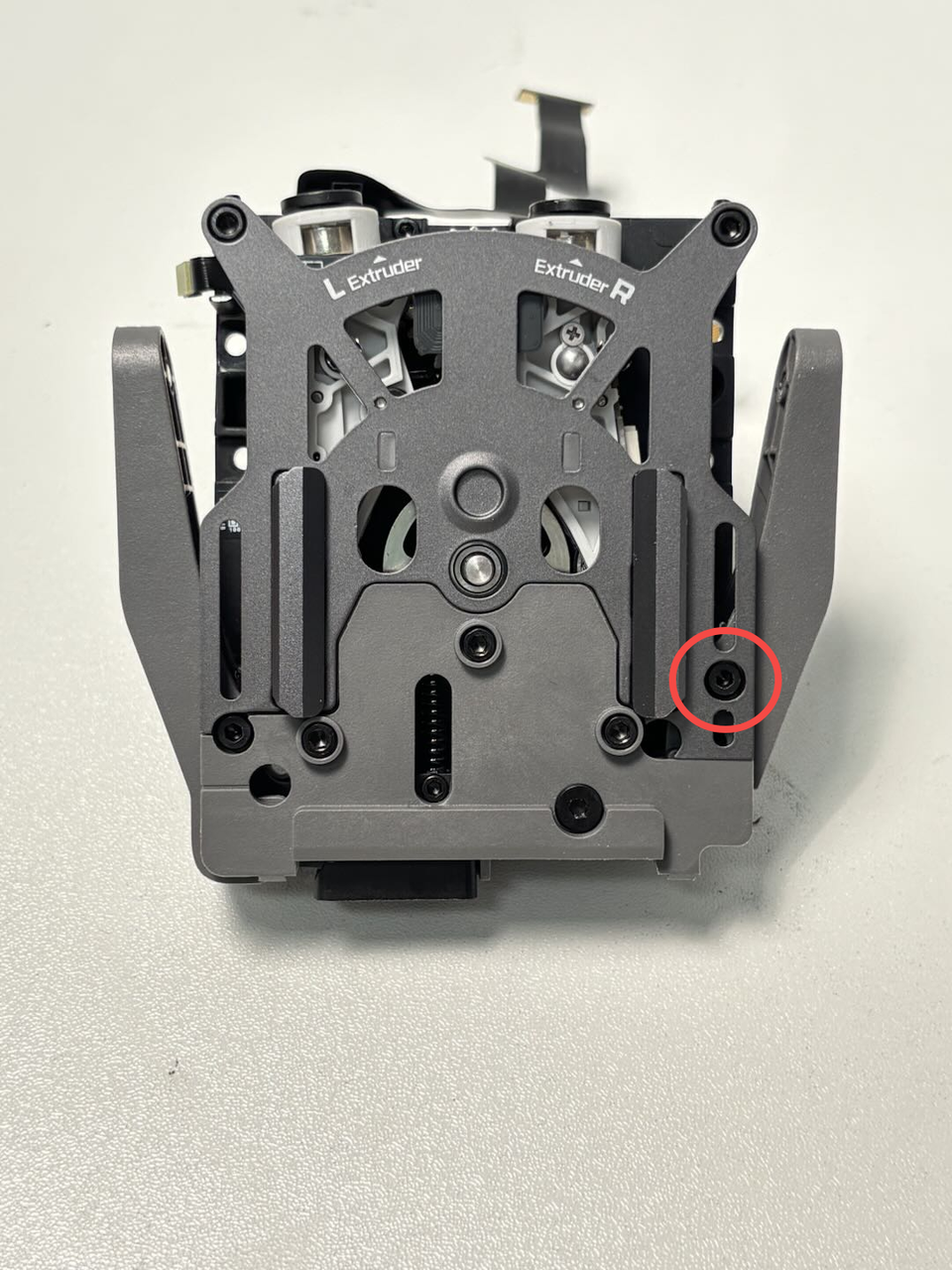

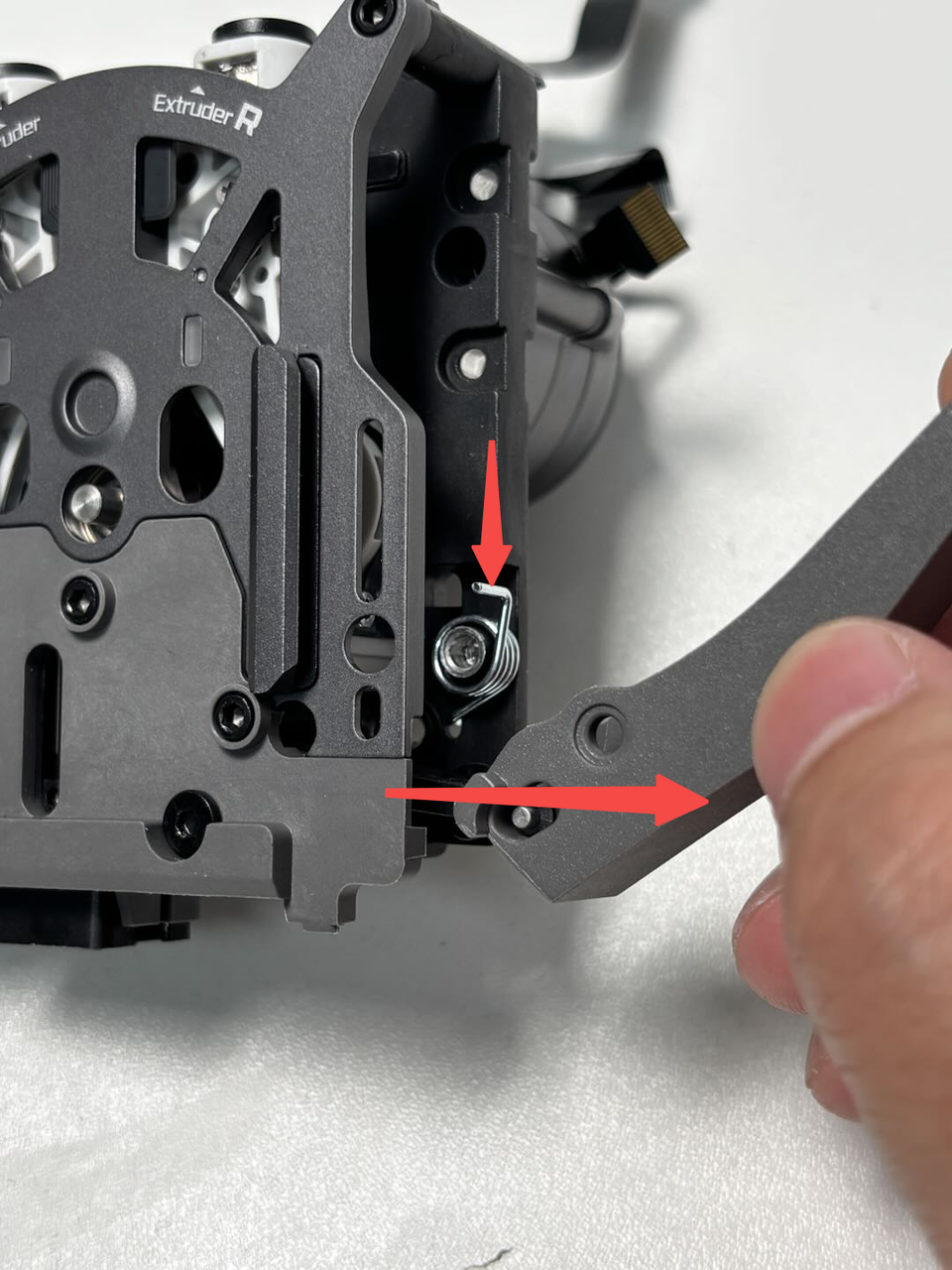

Apoyá el extruder sobre una mesa. Con una llave Allen H2.0, sacá el tornillo que sujeta el brazo del cortador derecho, y después retirá el cortador junto con el resorte de torsión.
Hacé lo mismo con el cortador izquierdo.
Paso 3: Sacá la guía de la tapa frontal del extruder

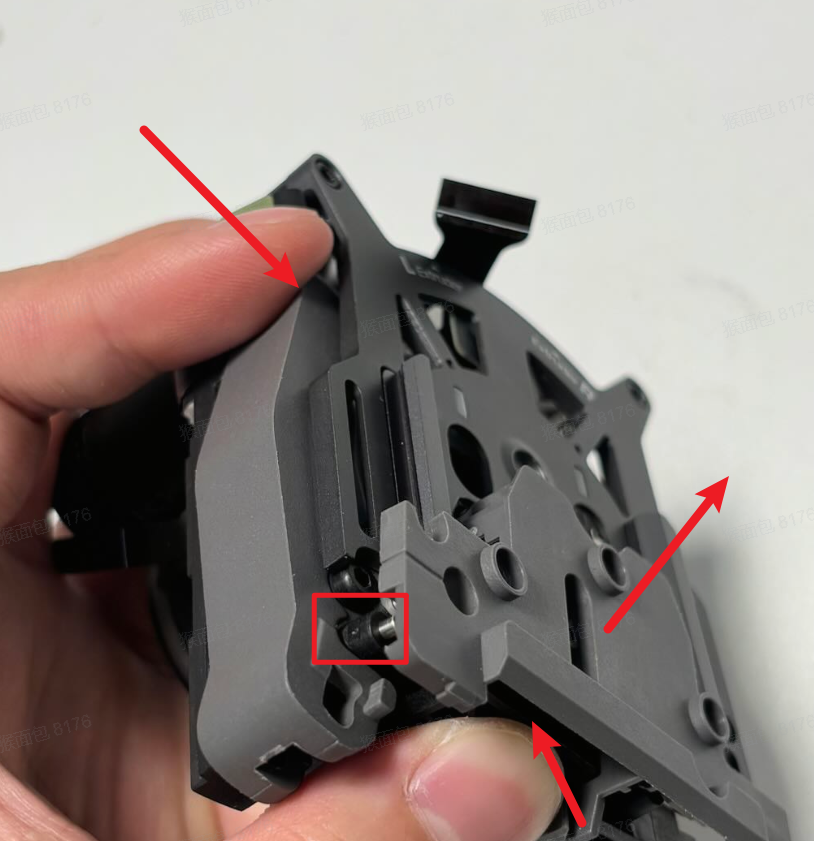

Usá una llave Allen H2.0 para sacar los tres tornillos (M2.5x7 × 3, marcados en el recuadro) y deslizá la guía de la tapa frontal hacia adelante para sacarla.
Paso 4: Sacá la tapa frontal del extruder

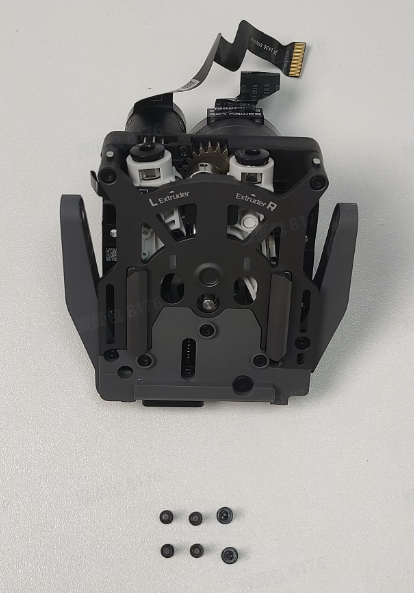

Sacá los dos tornillos (M2.5x7 × 2) con la llave Allen H2.0, mové la tapa con cuidado hasta que salga y desenchufá el cable Hall de la tapa frontal.
⚠️ Tené cuidado al desenchufar la tapa para no romper el cable.
Paso 5: Sacá el cable FPC del sensor del cabezal

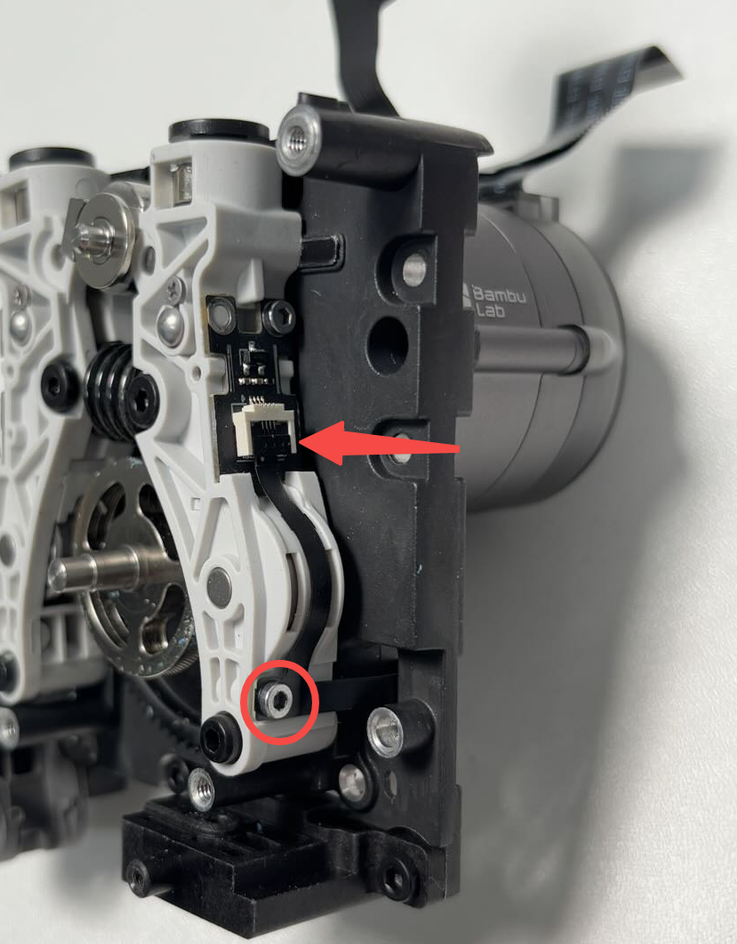

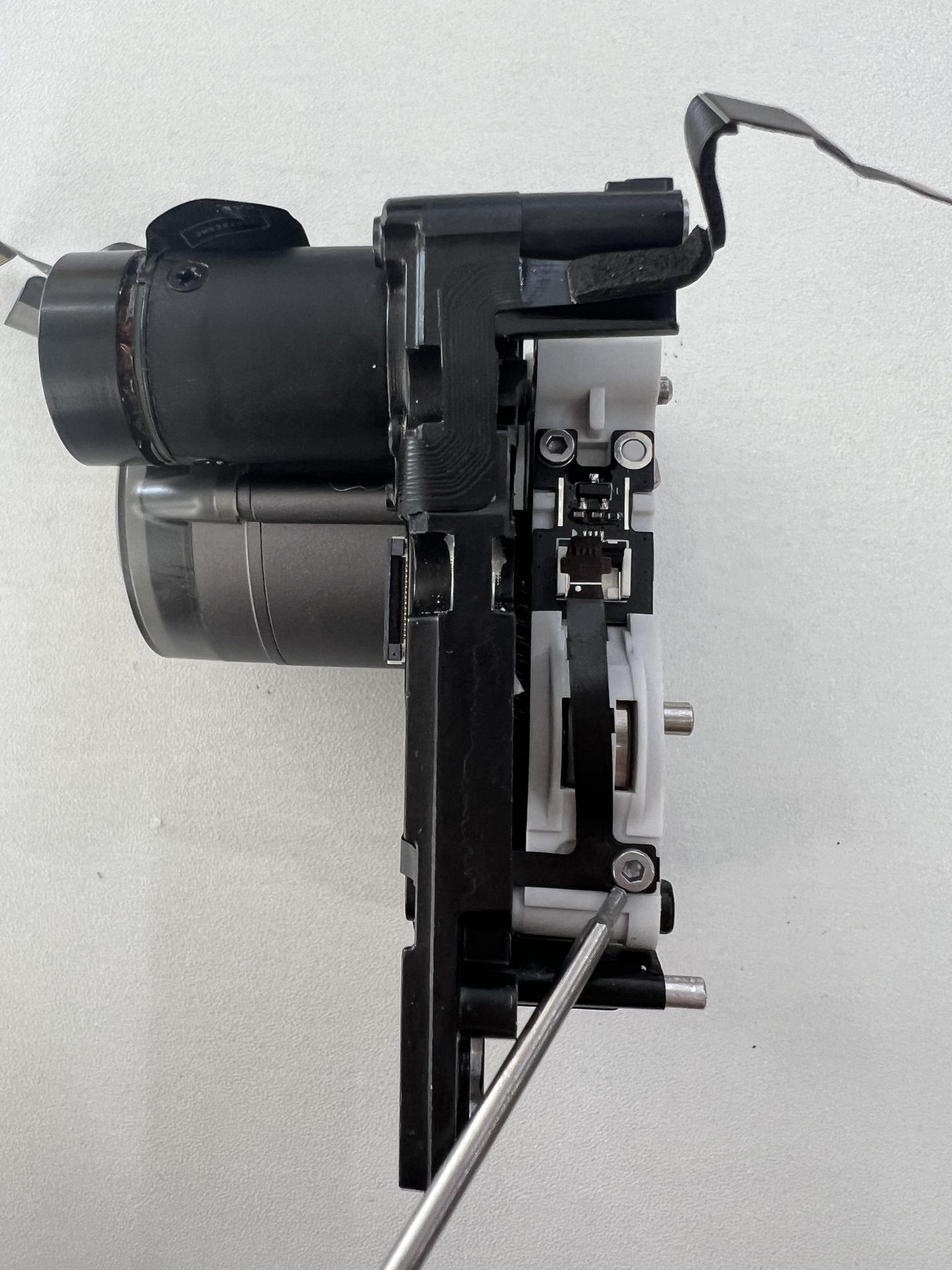

Usá una llave Allen H1.5 para sacar el tornillo que fija el cable FPC del lado derecho en el conjunto del idler del extruder (BT2x5 × 1), y después desconectá el cable del lado derecho. Repetí lo mismo para el lado izquierdo.
Después, sacá los tornillos que sujetan el cable en la placa trasera.

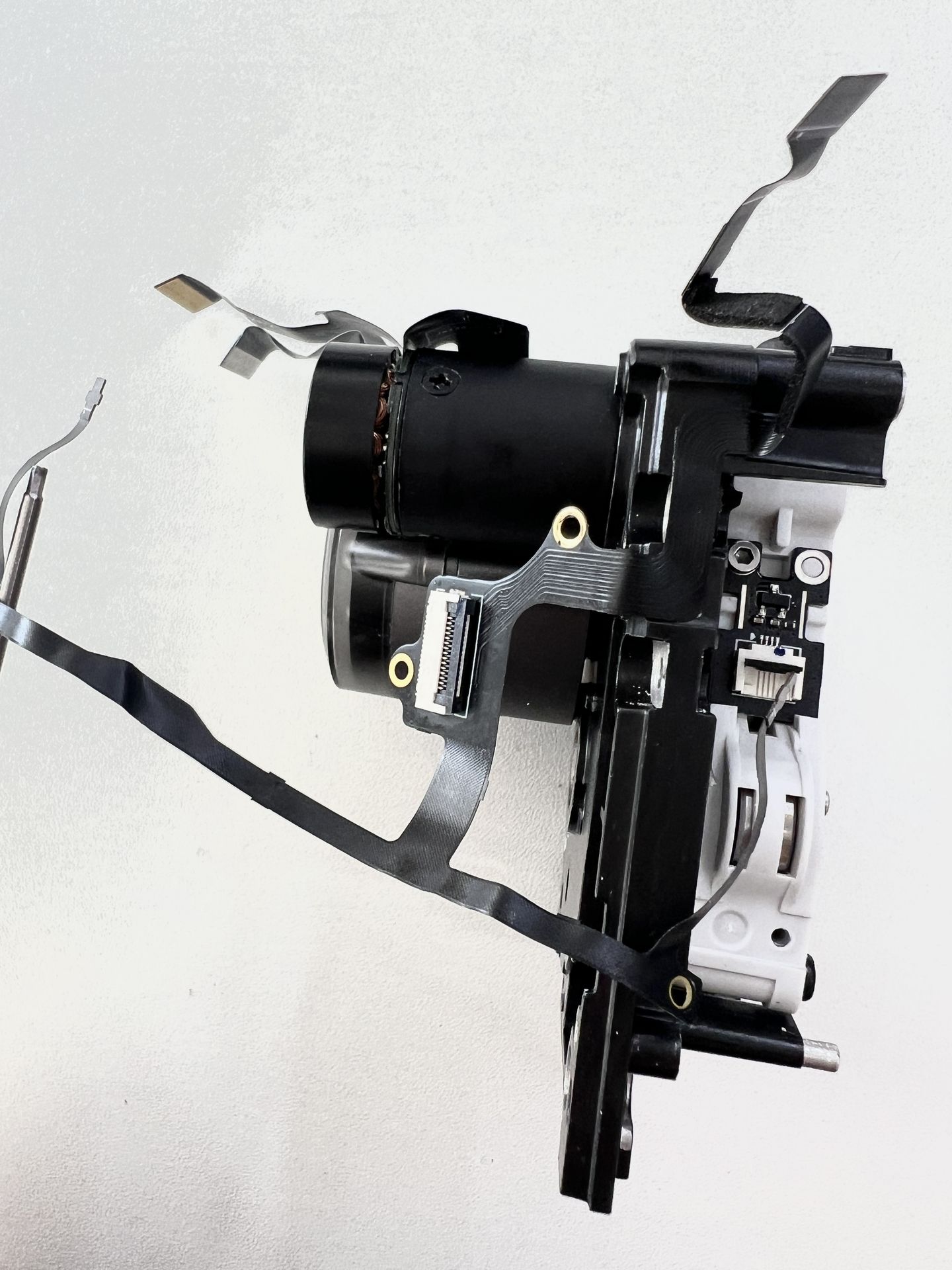

Pasá ambos cables por los agujeritos y tiralos suavemente hacia atrás; después despegá el cable. Manejalo con cuidado para no cortarlo ni dañarlo.
Pasos para la instalación
Paso 1: Instalar el cable FPC del sensor del cabezal nuevo
Alineá y pegá el cable FPC nuevo en la misma posición y orden en que lo sacaste. Alineá el cable con los agujeritos de la placa trasera y ajustá los tornillos de atrás (negros).
Dalo vuelta hacia el frente y ajustá los tornillos plateados de los cables FPC de la izquierda y la derecha, apretando el cable contra el conjunto de los idlers y trabando los conectores.
Paso 2: Poner la tapa frontal del extruder
Conectá el cable FPC a la tapa frontal del extruder, calzá la tapa en su lugar y ajustá los dos tornillos (M2.5x7 × 2) con una llave Allen H2.0.
Paso 3: Poner la guía de la tapa frontal
Insertá la guía de la tapa frontal de nuevo en el extruder y ajustá los tres tornillos con la llave Allen H2.0.
Paso 4: Poner los cortadores izquierdo y derecho
Colocá el resorte de torsión en el extruder, después meté el cortador junto con su brazo y ajustá el tornillo con la llave Allen H2.0.
Paso 5: Instalar el extruder
Fijate en la Wiki de reemplazo del extruder H2D para volver a montar el extruder en el cabezal.
Cómo verificar que quedó todo bien
Prendé la impresora, lanzá una impresión y confirmá que pueda terminar el laburo sin problemas.
Apéndice
Especificaciones y cantidades de tornillos necesarios para cambiar el motor del extruder H2D (guardalos bien para no perderlos):
| Tipo de tornillo | Función | Cantidad |
|---|---|---|
M2.5x7 |
Para fijar la guía de la tapa frontal del extruder | 3 |
M2.5x7 |
Para fijar la tapa frontal del extruder | 2 |
BT2x6 |
Para fijar la tapa frontal del extruder | 1 |
BT2x5 |
Para fijar el cable FPC del sensor del cabezal en el idler | 2 |
BT3x8 |
Para fijar el conducto del ventilador de capa | 4 |
BT3x20 |
Para fijar el ventilador de capa | 2 |
BT2.6x8 |
Para fijar el ventilador de capa | 2 |
BT2.6x8 |

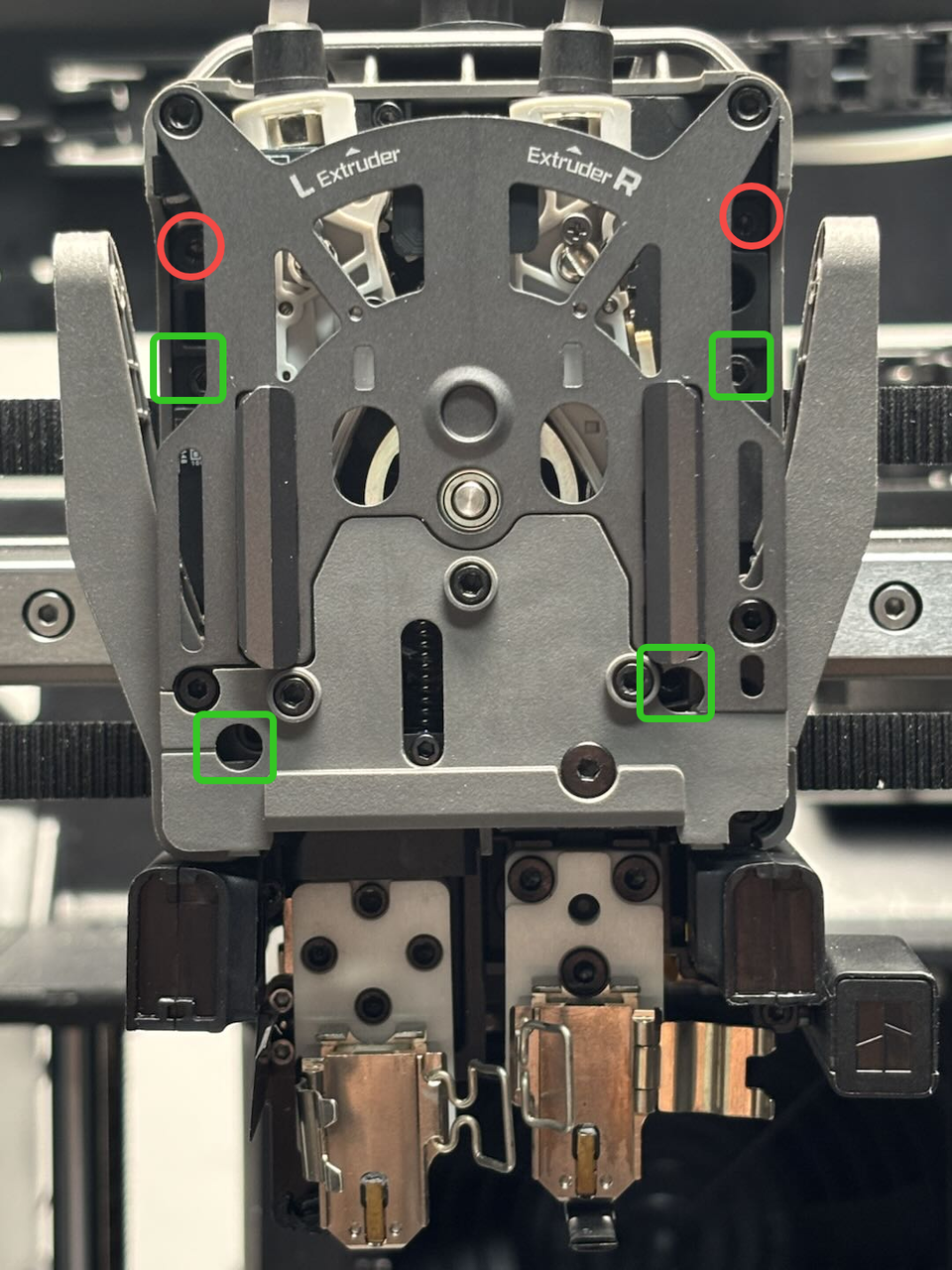

Para fijar el extruder (círculo rojo) | 2 |
M2.5x8 |
Para fijar el extruder (cuadrado verde) | 4 |
Notas finales
Esperamos que esta guía detallada te haya servido.
Si esta guía no soluciona tu problema, por favor mandá un ticket técnico; te vamos a responder y dar una mano. Si tenés alguna sugerencia o comentario sobre esta Wiki, dejanos un mensaje en la sección de comentarios. ¡Gracias por el aguante!
