En este artículo te mostramos cómo reemplazar el ducto de aire del ventilador de capa de la serie H2.
Nota: Esta página usa la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para la H2C.
Ducto de aire del ventilador de capa
El ducto de aire del ventilador de capa está instalado en la parte de abajo del cabezal de herramientas. Se usa para enfriar rápido el filamento extruido junto con el ventilador de capa. Los detalles del ducto y sus accesorios son los siguientes:

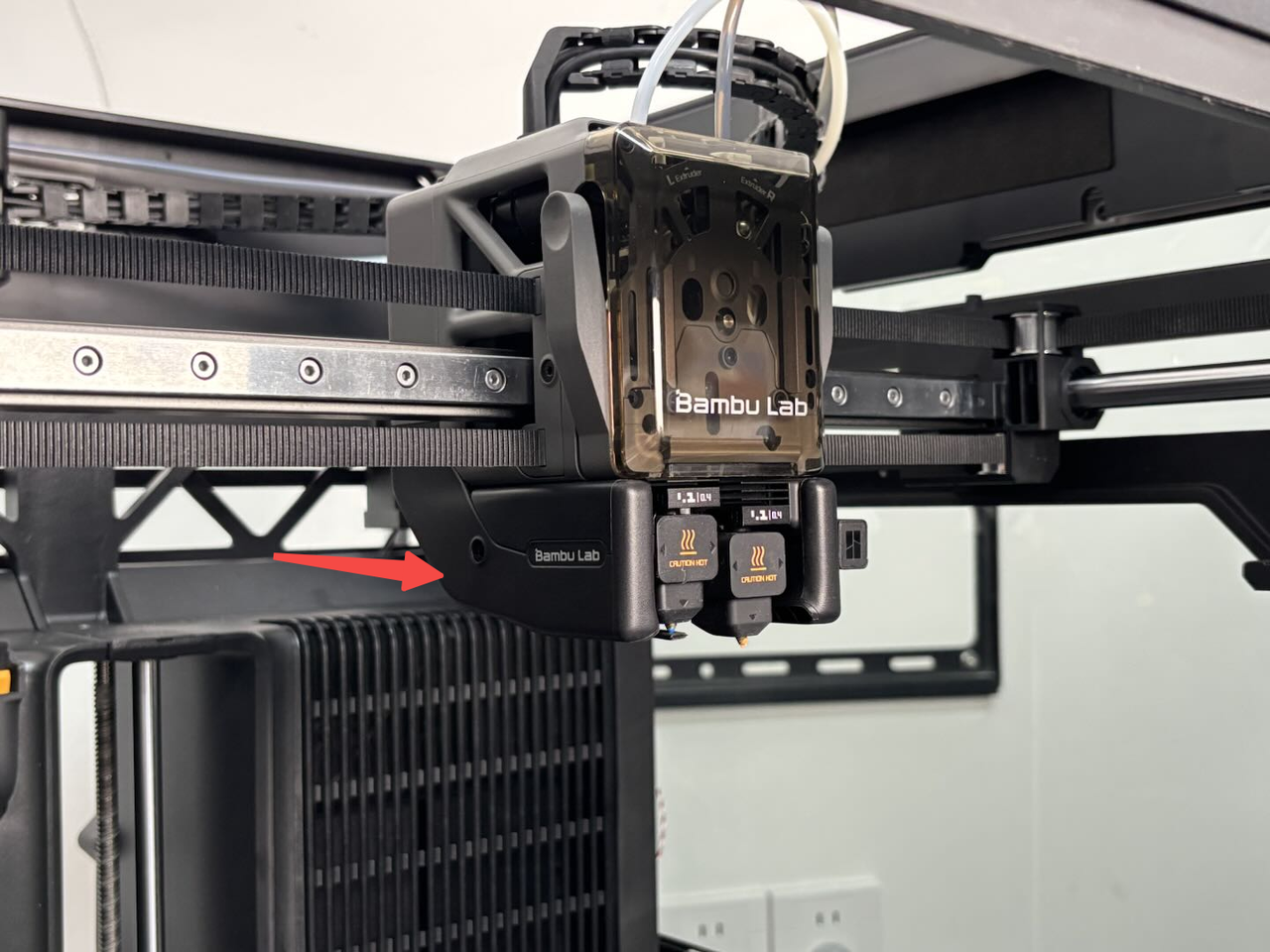

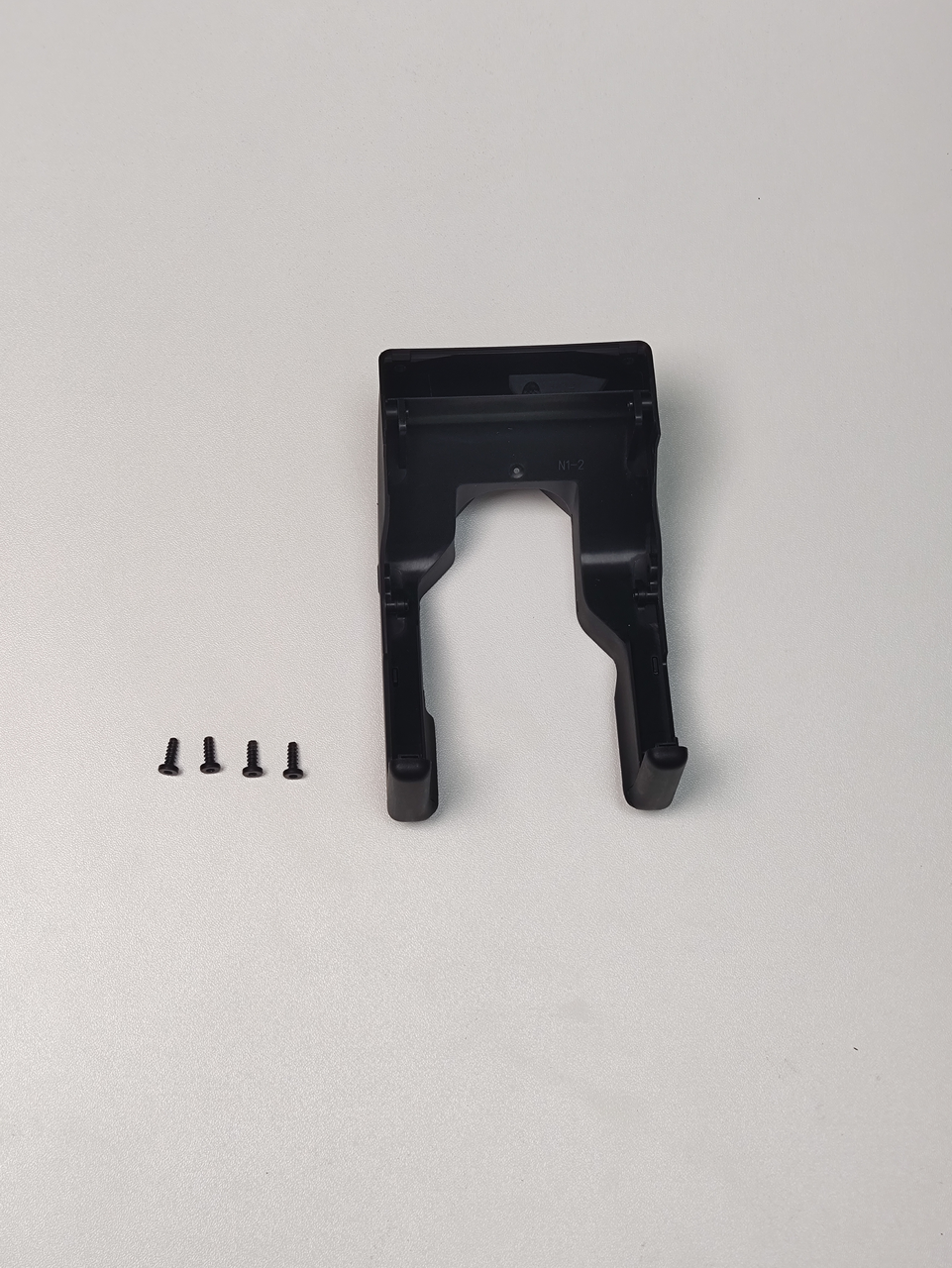

- Ducto de aire del ventilador de capa * 1
- Tornillos BT3x8 (usados para fijar el ducto) * 4
Cuándo hacerlo
Cuando el ducto de aire del ventilador de capa esté dañado.
Herramientas y materiales necesarios
- Llave Allen H2.0
- Un ducto de aire del ventilador de capa nuevo
Advertencia de seguridad
¡IMPORTANTE!
Mirá, es fundamental apagar la impresora antes de hacer cualquier laburo de mantenimiento en la máquina o su electrónica, incluyendo los cables del cabezal. Dejar la impresora prendida mientras hacés estas tareas puede causar un cortocircuito, lo que puede derivar en daños eléctricos adicionales y riesgos de seguridad.
Cuando le hacés mantenimiento o buscás fallas en la impresora, puede que tengas que desarmar algunas partes, incluyendo el hotend. Este proceso puede dejar expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí o con otras partes metálicas mientras la impresora sigue prendida. Esto puede dañar la electrónica de la impresora y causar daños mayores.
Por eso, es clave apagar la impresora y desenchufarla de la corriente antes de cualquier mantenimiento. Así vas a evitar cortocircuitos o daños en la electrónica. De esta forma, evitás posibles roturas y te asegurás de que el mantenimiento se haga de forma segura y efectiva.
Si tenés alguna duda o pregunta sobre cómo seguir esta guía, abrí un ticket nuevo en nuestra página de soporte y vamos a hacer lo posible para responderte rápido y darte la ayuda que necesitás.
Guía en video
[Aquí va el video instructivo]
Guía de desarmado

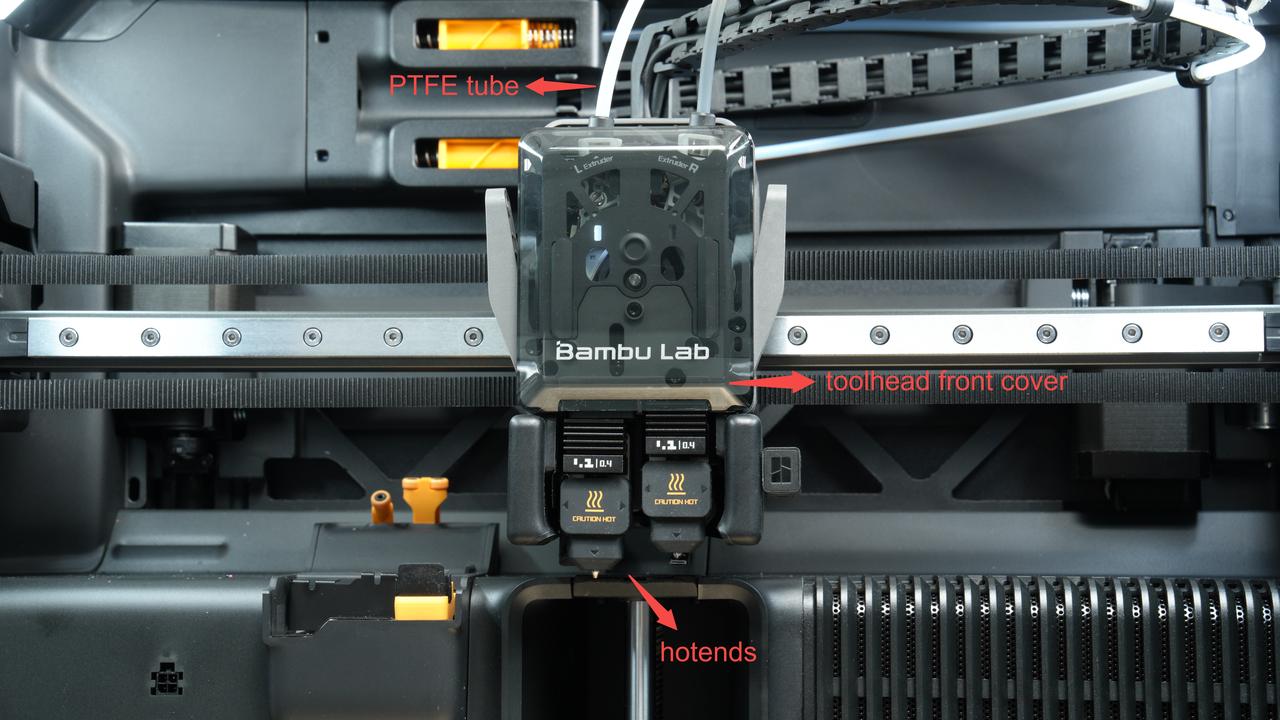

Los pasos de desarmado en esta Wiki son un extracto de la guía completa de desarmado del cabezal. De hecho, para cambiar el ducto de aire del ventilador de capa, no hace falta sacar el tubo de PTFE, la tapa frontal del cabezal, ni los hotends izquierdo y derecho. Desarmá y armá según lo que necesites.
Paso 1: Sacá los tornillos de fijación

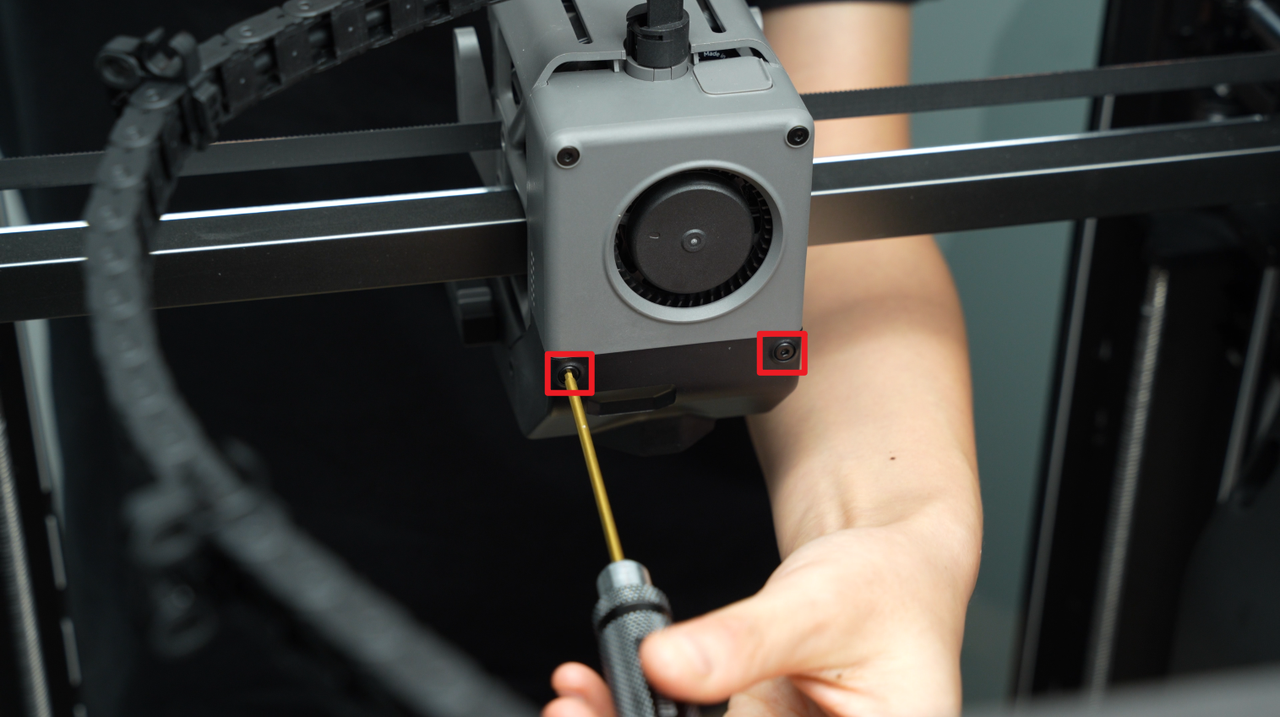

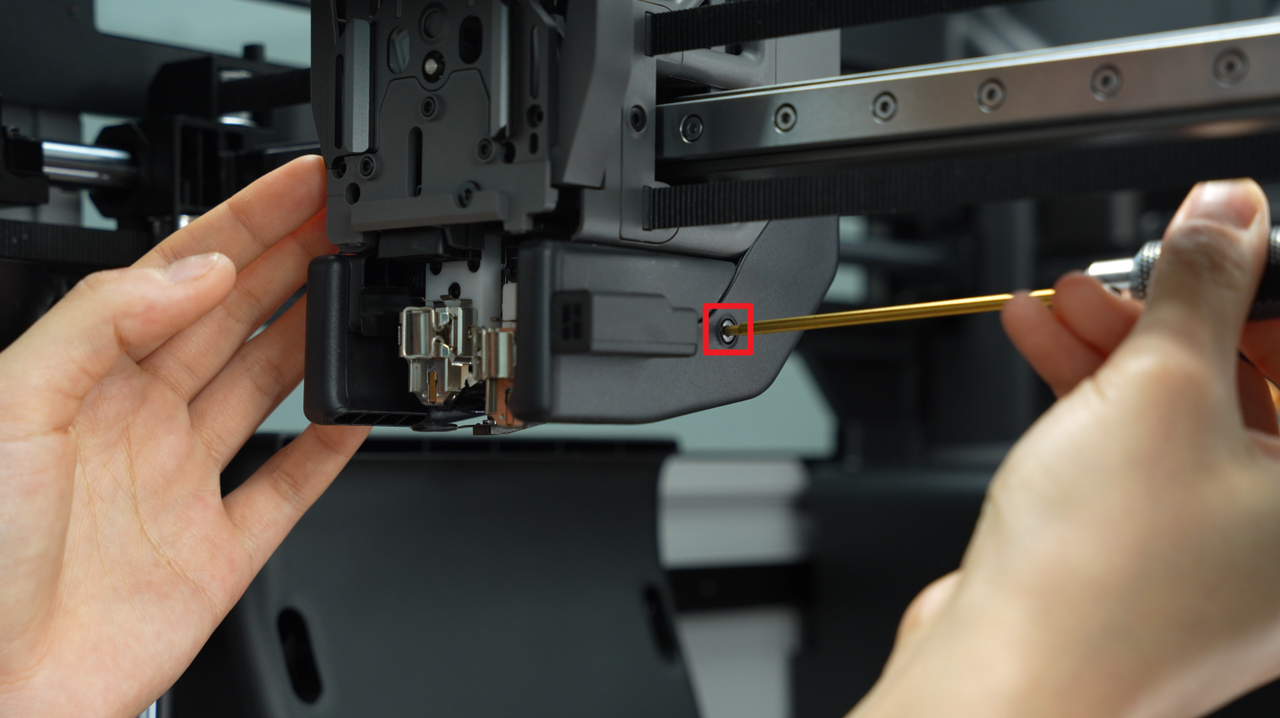

Usá una llave hexagonal H2.0 para sacar los cuatro tornillos de fijación (BT3x8).
Paso 2: Retirá el ducto de aire del ventilador de capa

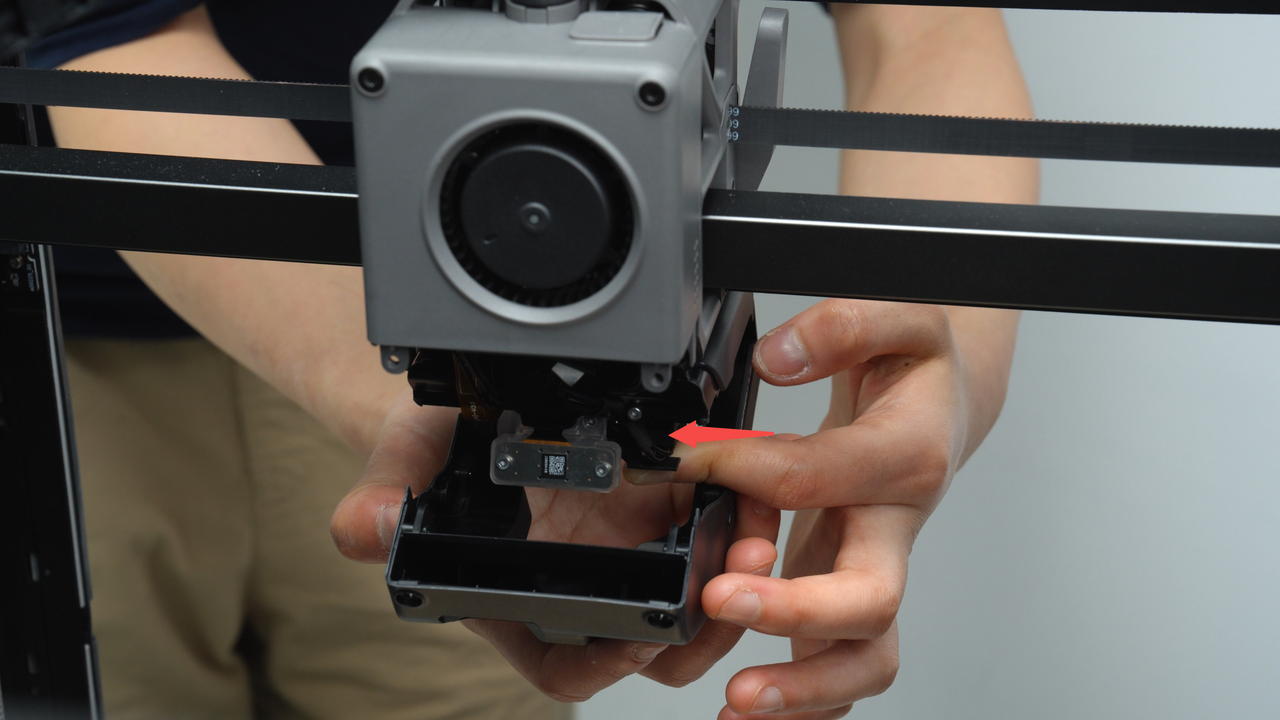

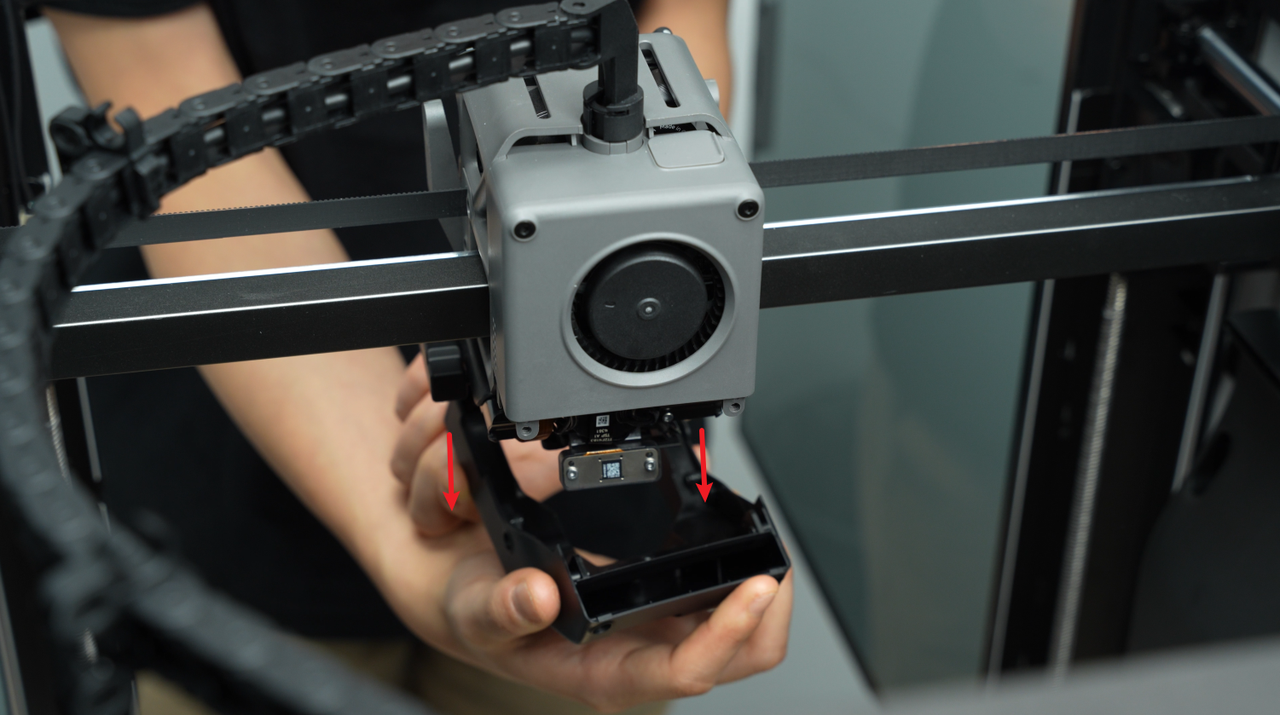

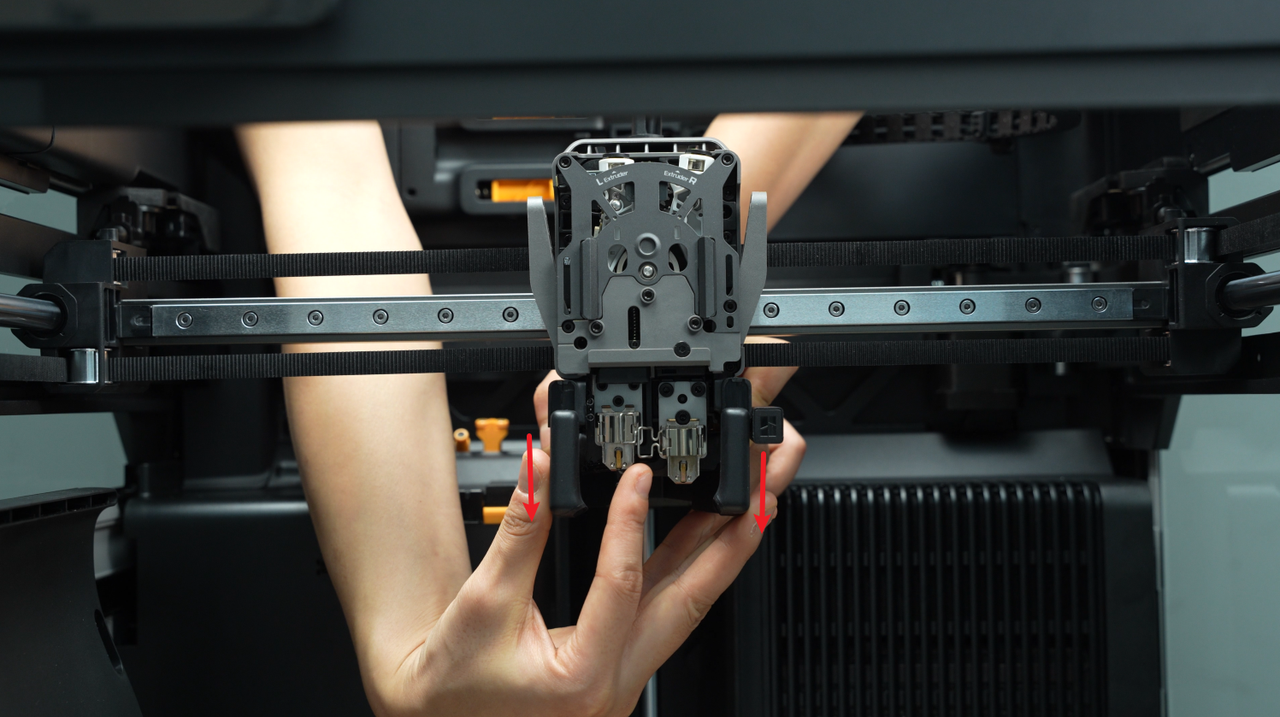

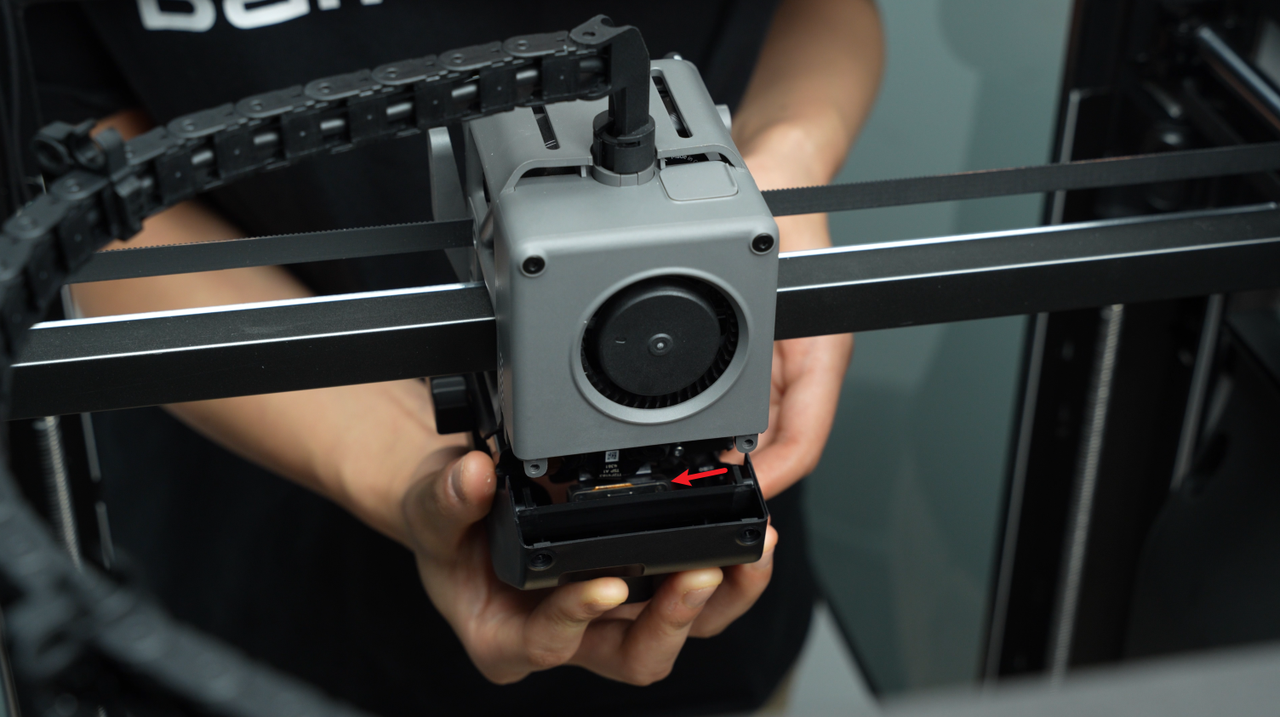

Agarrá la parte de atrás del ducto de aire y tirá para abajo para sacarlo con cuidado.
Guía de armado
Paso 1: Instalá el ducto de aire del ventilador de capa

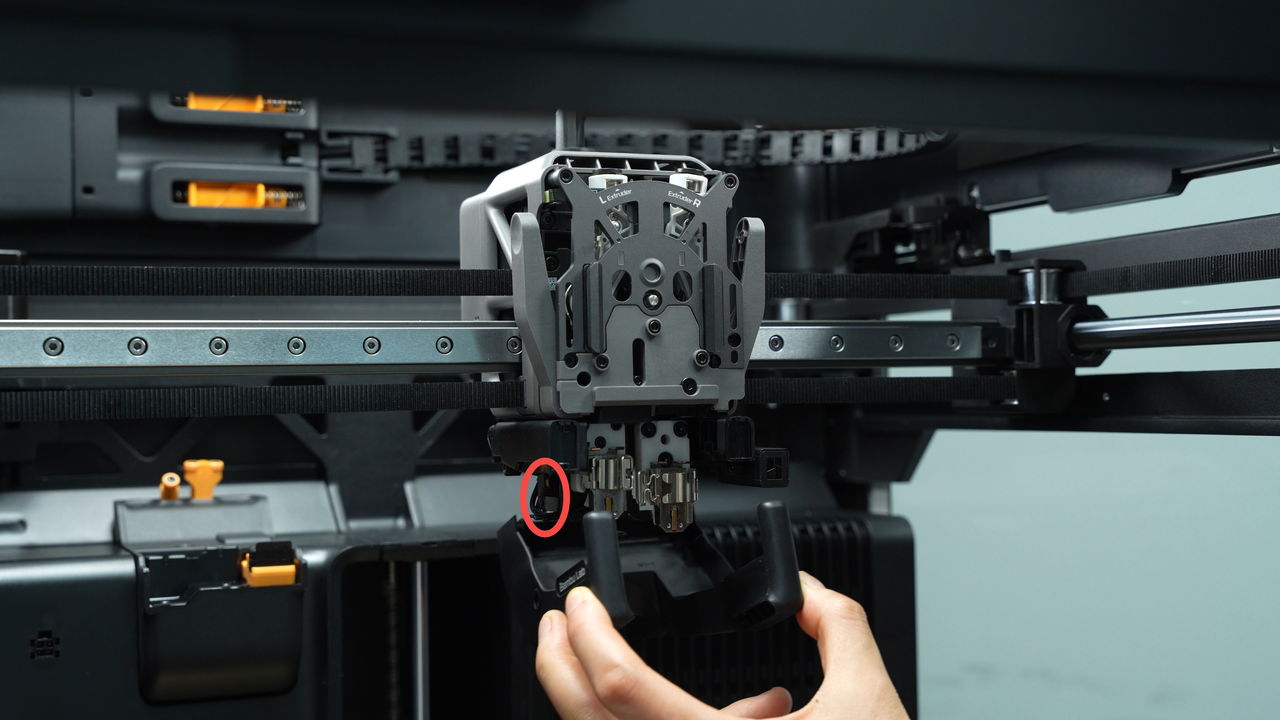

Fijate que el cable del conjunto calefactor del hotend izquierdo tiene que ir instalado en la ranura de gestión de cables. Antes de poner el ducto, asegurate de presionar bien el cable en la ranura para evitar que el ducto lo pise.

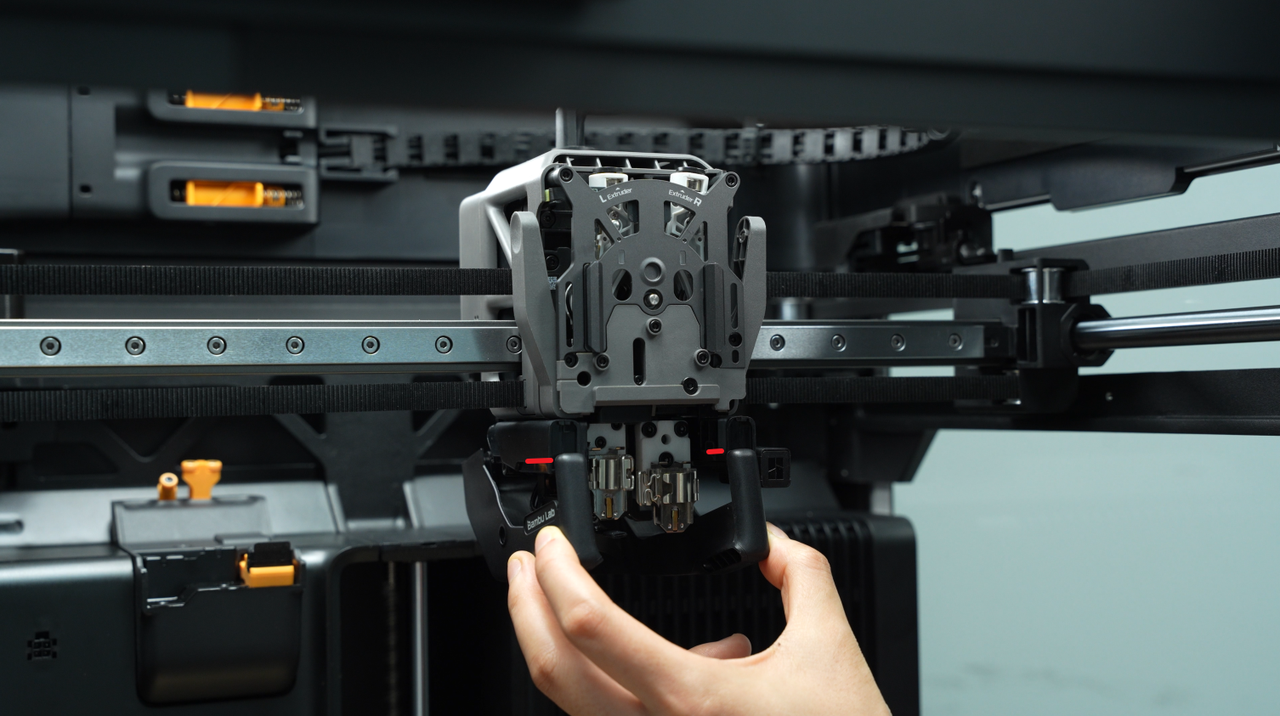

Primero, instalá la cuarta parte delantera del ducto para que sea más fácil inclinar la mitad trasera y no choque con la cámara del nozzle. Después, agarrá la mitad de atrás del ducto y empujá para arriba.
Una vez que entre, doblá suavemente los costados del ducto hacia afuera, encajándolos en el cabezal de cada lado, y después presioná con fuerza hacia arriba para que quede bien firme en su lugar.
Después, empujá la parte de arriba de la sección frontal hacia adelante para asegurar un calce perfecto, sin espacios.
Paso 2: Ajustá los tornillos

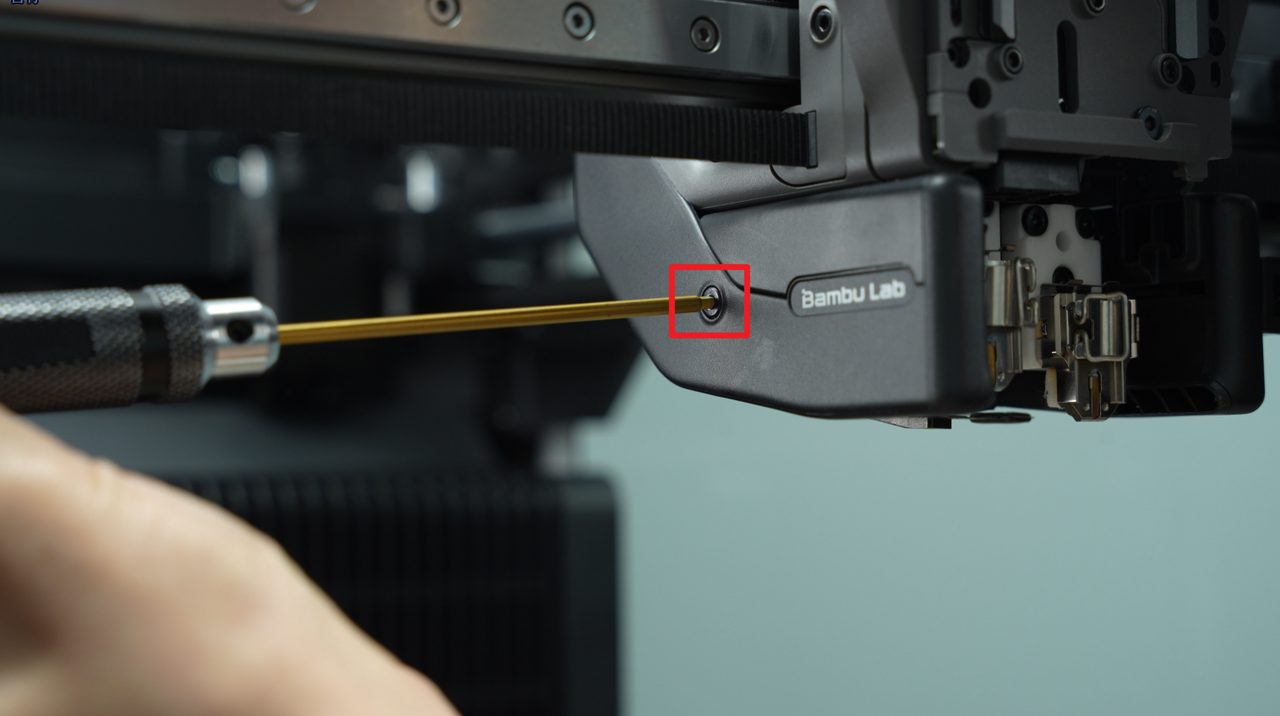

Usá una llave hexagonal H2.0 para ajustar los cuatro tornillos de fijación (BT3x8).
Cómo verificar que esté todo bien
Verificá que no haya quedado nada flojo después de instalar el ducto de aire del ventilador de capa.
Notas finales
Esperamos que esta guía detallada te haya servido y te haya sido de utilidad.
Si esto no soluciona tu problema, por favor mandá un ticket técnico; vamos a responder tus preguntas y darte una mano. Si tenés sugerencias o algún comentario sobre esta Wiki, dejanos un mensaje en el área de comentarios. ¡Gracias por el aguante y por prestar atención!
