Este artículo describe cómo reemplazar el ventilador de capa de la H2D/H2C. Nota: Esta página usa la máquina H2D como ejemplo, pero los pasos para el reemplazo son exactamente los mismos para la H2C.
Recordatorio importante

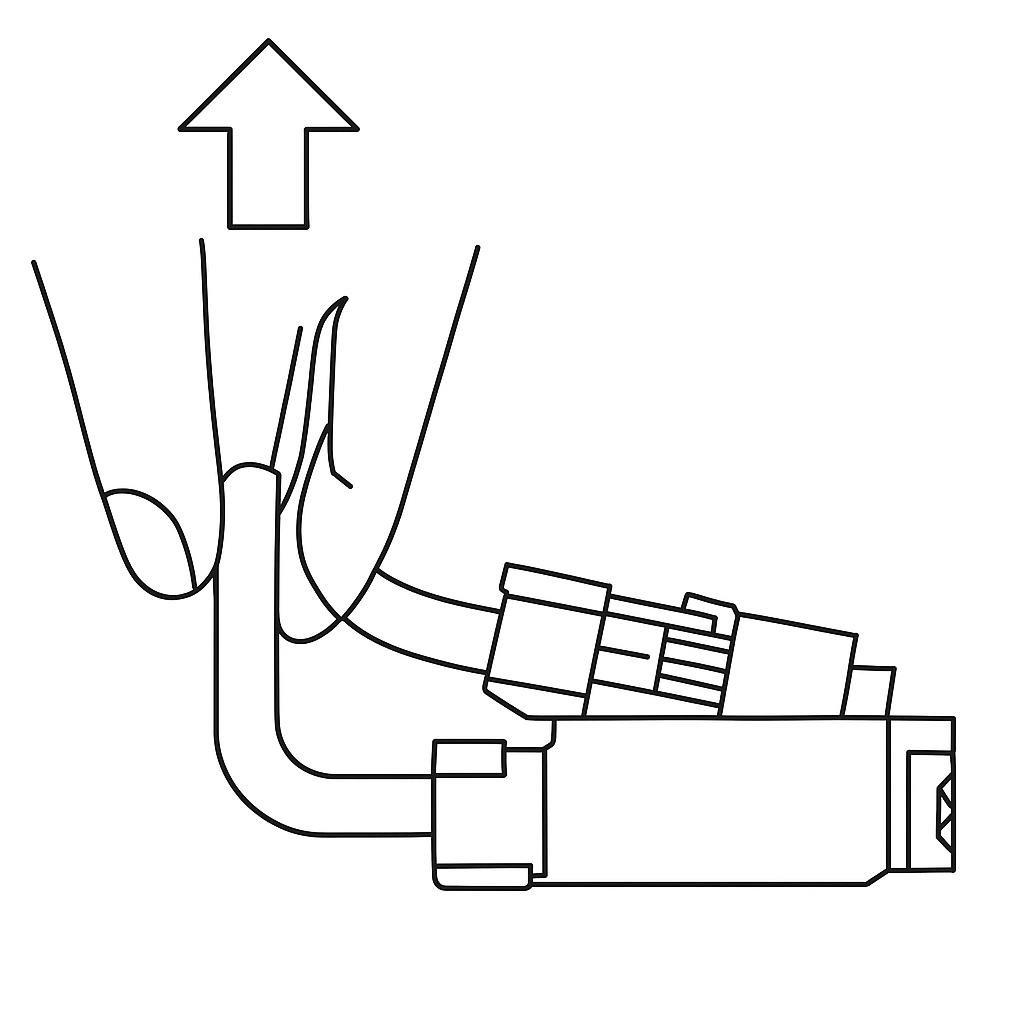

Los conectores del ventilador en la H2D tienen este diseño compacto. Al sacar el conector, por favor agarrá la base del mismo con la mano y tirá hacia arriba, de forma perpendicular a la superficie de la PCB, para destrabarlo. Nunca hagas fuerza en dirección horizontal para evitar dañar el conector.
El ventilador de capa
El ventilador de capa está instalado en la parte trasera del cabezal de herramientas. Se usa para enfriar rápidamente el filamento extruido junto con el ducto del ventilador de capa. Los detalles del ventilador de capa y sus accesorios son los siguientes:
- Ventilador de capa * 1
- BT2.6x8 - Se usan para sujetar el ventilador de capa * 2
- BT3x20 - Se usan para sujetar el ventilador de capa * 2 (largo de rosca 8mm)
Cuándo reemplazarlo
- Ruido anormal proveniente del ventilador de capa.
- Mal funcionamiento del ventilador de capa.
Herramientas y materiales necesarios
- Llave Allen H2.0
- Un ventilador de capa nuevo
Advertencia de seguridad
¡IMPORTANTE! Es fundamental apagar la impresora antes de realizar cualquier laburo de mantenimiento en la máquina y sus componentes electrónicos, incluyendo los cables del cabezal de herramientas, porque dejar la impresora prendida mientras hacés estas tareas puede causar un cortocircuito, lo que puede derivar en daños eléctricos adicionales y riesgos de seguridad.
Cuando hagas mantenimiento o solución de problemas en la impresora, es posible que tengas que desarmar algunas partes, incluyendo el hotend. Este proceso puede dejar expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí o con otros componentes metálicos o eléctricos mientras la impresora sigue prendida. Esto puede dañar la electrónica de la máquina y causar daños mayores.
Por lo tanto, es esencial apagar la impresora y desenchufarla de la corriente antes de hacer cualquier mantenimiento. Así vas a evitar cortocircuitos o daños en la electrónica de la impresora. De esta forma, podés prevenir posibles daños en los componentes electrónicos y asegurarte de que el laburo de mantenimiento se haga de forma segura y efectiva.
Si tenés alguna duda o pregunta sobre cómo seguir esta guía, abrí un ticket en nuestra página de soporte y haremos lo posible para responderte rápido y darte la asistencia que necesités.
Guía de desarmado

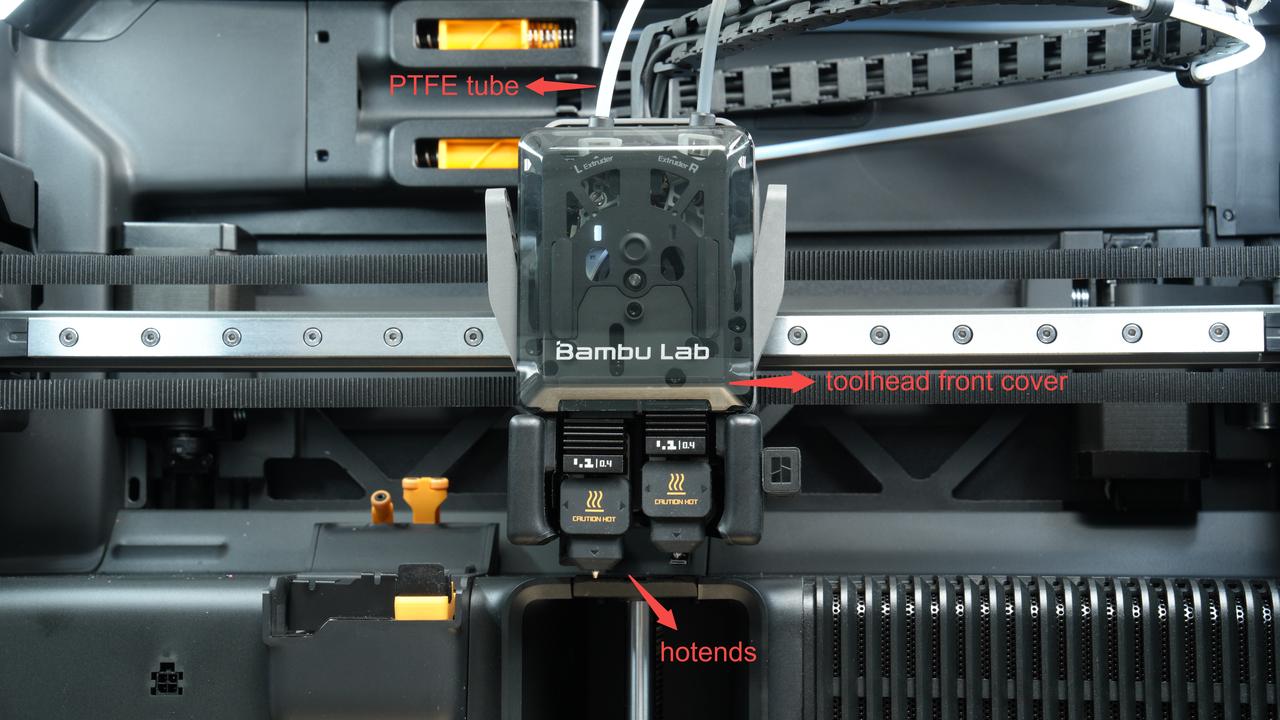

Los pasos de desarmado en esta wiki son un extracto de la guía integral de desarmado del cabezal de herramientas. De hecho, al reemplazar el ventilador de capa, no hace falta sacar el bowden tube, la tapa frontal del cabezal ni los hotend izquierdo y derecho. Por favor, desarmá y armá según sea necesario.
Paso 1: Sacá el ducto del ventilador de capa

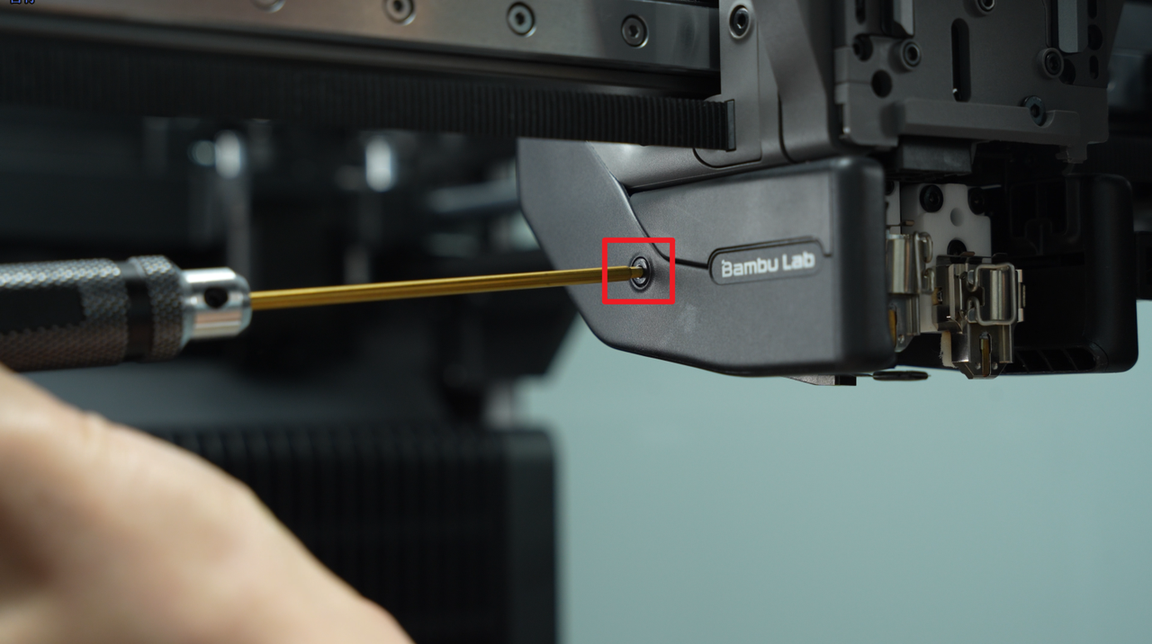

Usá una llave hexagonal H2.0 para sacar los cuatro tornillos de fijación (BT3x8).

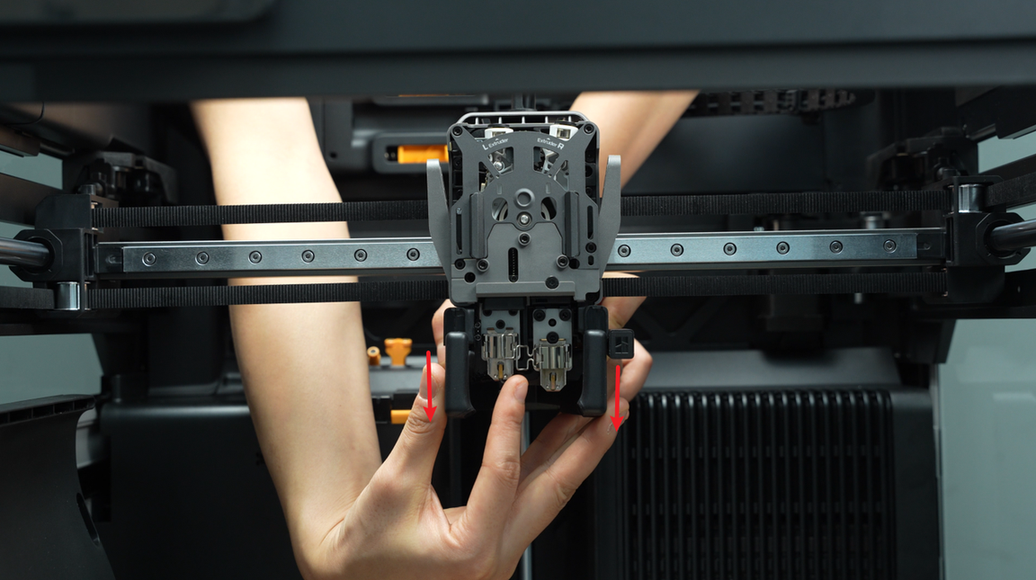

Agarrá el extremo trasero del ducto del ventilador de capa y tirá hacia abajo para sacar el ducto con cuidado.
Paso 2: Sacá el ventilador de capa

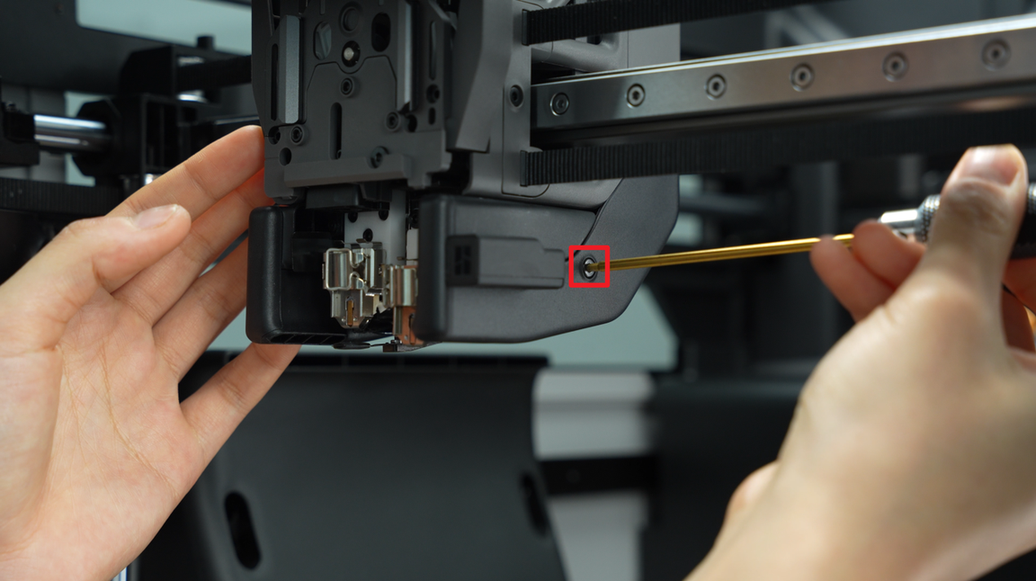

Usá una llave hexagonal H2.0 para sacar los cuatro tornillos de fijación (los BT3x20 marcados con un cuadrado, y los BT2.6x8 marcados con un círculo).

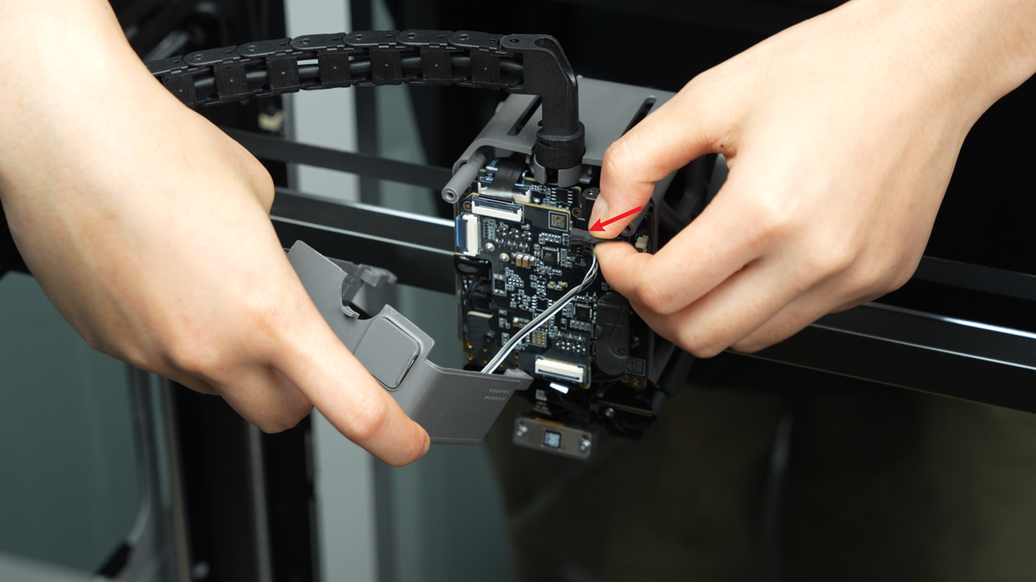

Sacá la cinta de acetato del enchufe y después desconectalo. Podés dejar la cinta que sacaste pegada en la placa para que sea más fácil volver a instalarla después.
Fijate que este tipo de enchufe se debe empujar con cuidado hacia arriba siguiendo el plano donde está ubicado, en lugar de tirar en la dirección del cable. Por favor, seguí el procedimiento del video para no romper el enchufe.
Guía de armado
Paso 1: Instalá el ventilador de capa

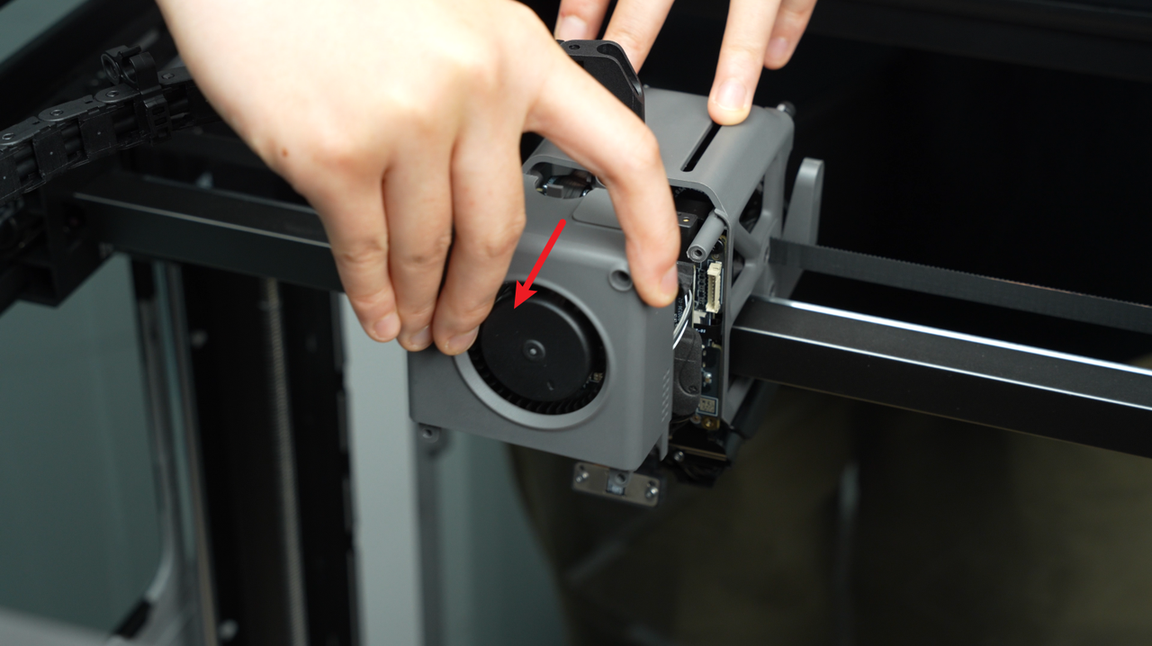

Con el lado metálico hacia arriba, alineá la interfaz, presioná el enchufe del ventilador de capa y volvé a pegar la cinta de acetato.

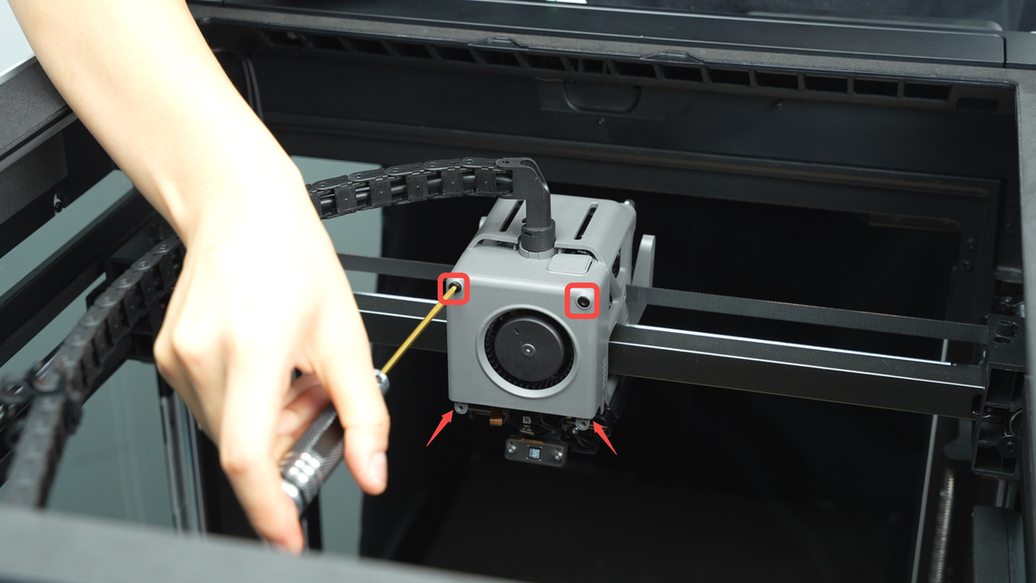

Alineá los agujeros de los tornillos, volvé a tapar el ventilador de capa y ajustá los 4 tornillos de fijación (los BT3x20 marcados con un cuadrado, y los BT2.6x8 marcados con un círculo).
Paso 2: Instalá el ducto del ventilador de capa
El cable del conjunto de calentamiento del hotend izquierdo tiene que estar instalado en la ranura de gestión de cables. Antes de instalar el ducto, asegurate de presionar el cable del hotend dentro de la ranura para evitar que el ducto lo aprete.
Primero, instalá la parte frontal (un cuarto del ducto) para que sea más fácil inclinar la mitad trasera y así evitar que choque con la nozzle camera. Después, agarrá la mitad trasera del ducto y empujala hacia arriba.
Después de empujarlo, doblá suavemente los costados del ducto hacia afuera para calzarlos en cada lado del cabezal de herramientas, y después presioná firmemente el ducto hacia arriba para que quede fijo en su lugar.
A continuación, empujá la parte superior de la sección frontal del ducto hacia adelante para asegurar un calce ajustado y sin luces.
Usá una llave hexagonal H2.0 para ajustar los cuatro tornillos de fijación (BT3x8).
Cómo verificar que todo quedó bien
Conectá la fuente y prendé la impresora. En la pantalla, encendé el ventilador de capa y fijate si gira correctamente. Si el ventilador de capa gira suavemente y sin ruidos raros, el reemplazo fue un éxito.
Si no arranca bien, por favor revisá si los cables están conectados correctamente.
Si el problema sigue, contactate con el equipo de atención al cliente de Bambu Lab para que te den una mano.
Notas finales
Esperamos que esta guía detallada te haya servido.
Si esta guía no soluciona tu problema, por favor mandá un ticket técnico; vamos a responder tus preguntas y darte asistencia. Si tenés alguna sugerencia o comentario sobre esta Wiki, dejanos un mensaje en el área de comentarios. ¡Gracias por el aguante!
