Reemplazo de los idlers del dual extruder y el sensor de filamento de la H2D

En este artículo te explicamos cómo reemplazar los idlers del dual extruder y el sensor de filamento de la H2D. Es un procedimiento fundamental para asegurar que la extrusión de tu impresora sea fluida y no tengas problemas durante tus impr…

En este artículo te explicamos cómo reemplazar los idlers del dual extruder y el sensor de filamento de la H2D. Es un procedimiento fundamental para asegurar que la extrusión de tu impresora sea fluida y no tengas problemas durante tus impresiones.

Idlers del dual extruder y sensor de filamento

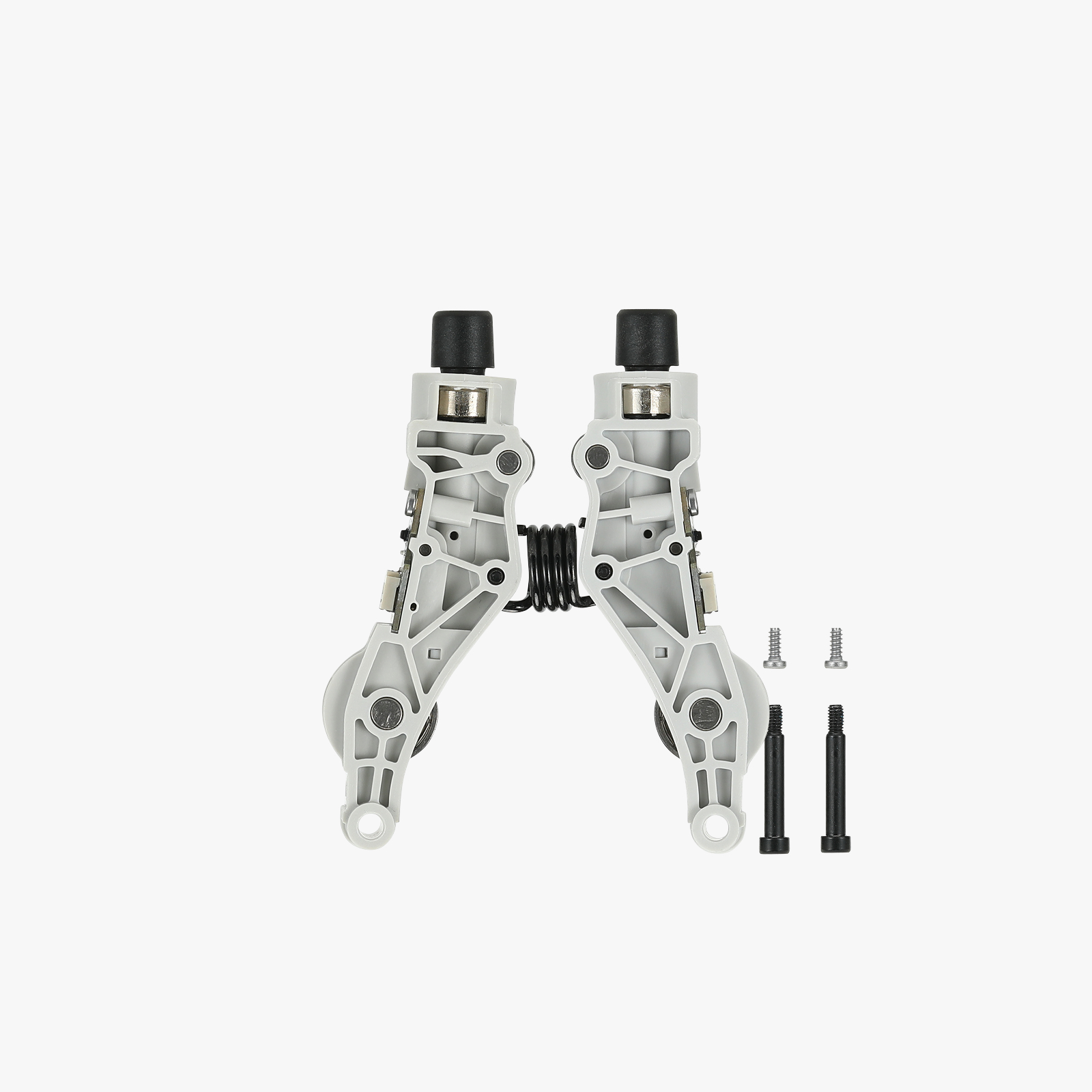

Los repuestos para los idlers del dual extruder y el sensor de filamento incluyen lo siguiente:

  • 1 conjunto de idlers del dual extruder y sensor de filamento
  • 2 tornillos BT2x5
  • 2 tornillos M2.5x19x5

Cuándo hacerlo

Realizá este reemplazo si los idlers del dual extruder o el sensor de filamento están dañados o presentan fallas de funcionamiento.

Herramientas y materiales necesarios

  • Nuevos idlers de dual extruder y sensor de filamento
  • Llave Allen H2.0
  • Llave Allen H1.5
  • Pinzas

Guía en video

Podés seguir los pasos visuales en el video de mantenimiento para asegurarte de que cada componente quede bien alineado.

Advertencia de seguridad

¡IMPORTANTE! Es fundamental que apagues la impresora y la desenchufes antes de realizar cualquier tarea de mantenimiento, especialmente si vas a tocar la parte electrónica o los cables del tool head. Trabajar con la impresora encendida puede causar un cortocircuito, provocando daños electrónicos graves y riesgos de seguridad.

Durante el proceso, es posible que tengas que desarmar piezas como el hotend, dejando cables expuestos. Si estos cables se tocan entre sí o con partes metálicas mientras la máquina está prendida, se pueden producir fallas permanentes en la placa. Si tenés dudas, te recomendamos abrir un ticket de soporte técnico.

Cómo sacar los idlers del dual extruder y el sensor de filamento

Paso 1: Sacá la interfaz de la herramienta de cambio rápido

Podés consultar la Wiki sobre cómo reemplazar la interfaz de la herramienta de cambio rápido de la H2D para facilitar la extracción del conjunto del extruder.

Paso 2: Sacá el cortador izquierdo

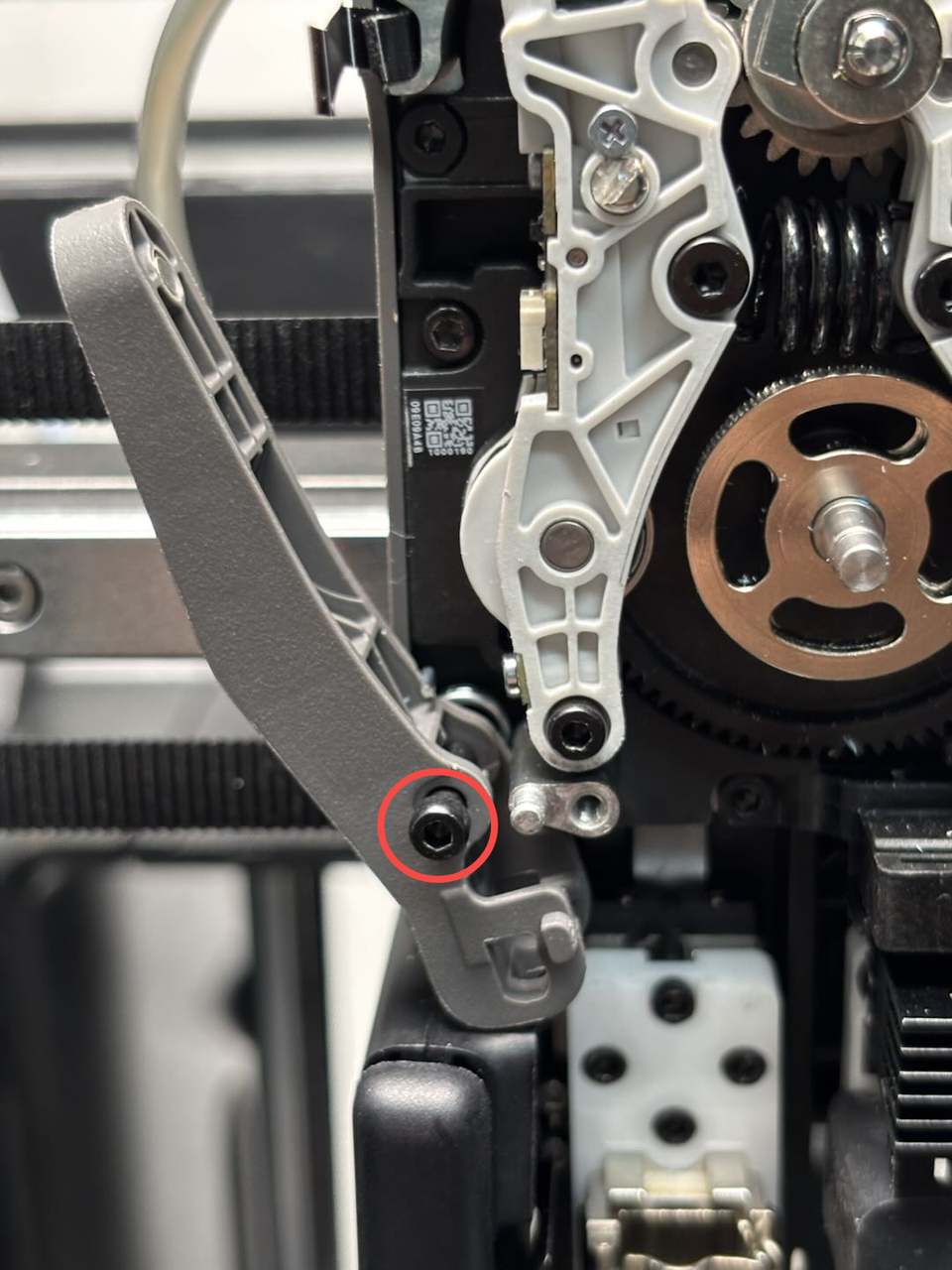

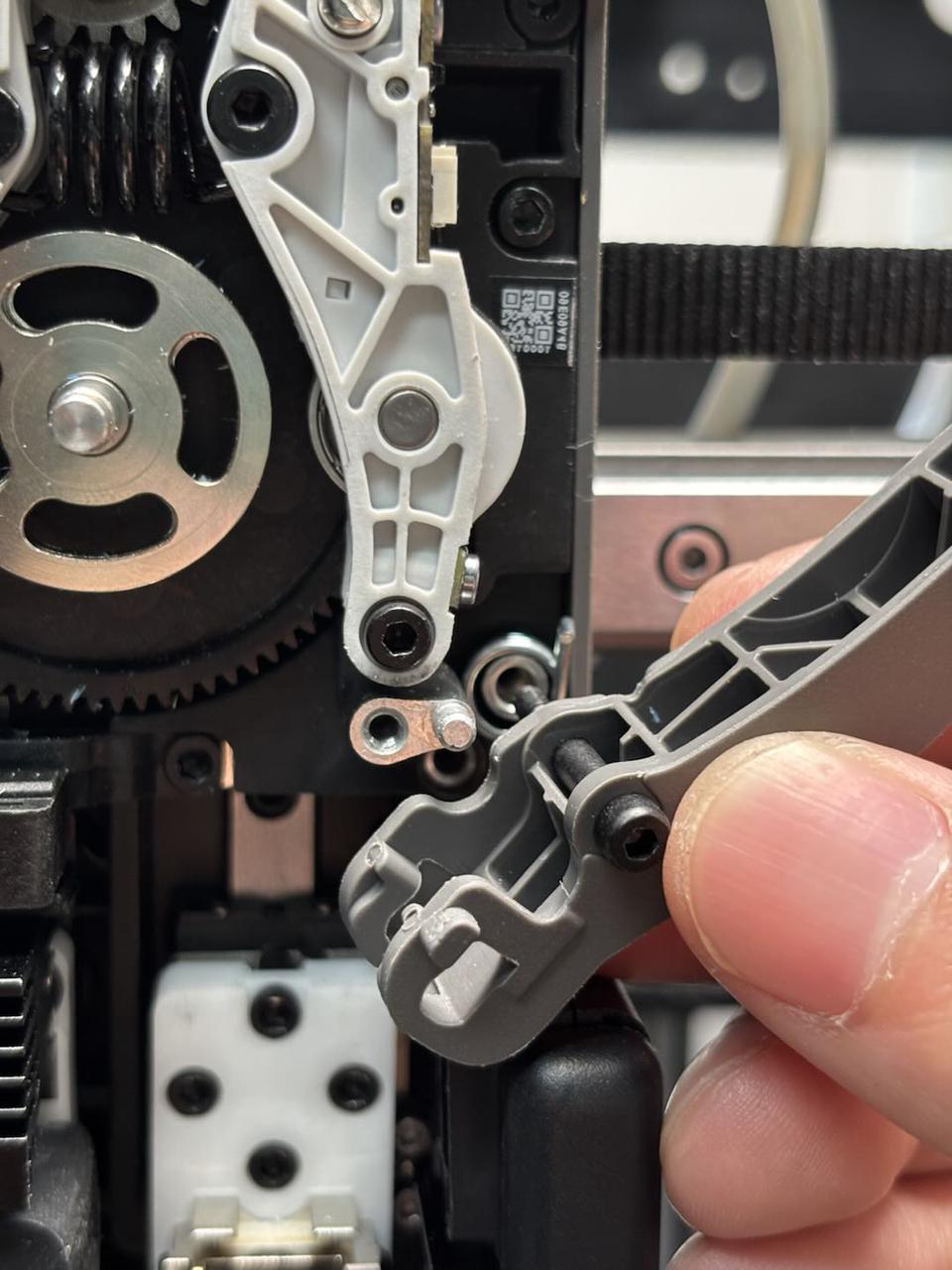

Como el cortador izquierdo tapa los tornillos de fijación del FPC del sensor Hall, te recomendamos sacarlo primero. Usá una llave Allen H2.0 para sacar el tornillo y retirá el cortador, el tornillo y el resorte de torsión todos juntos.

Paso 3: Sacá el cortador derecho

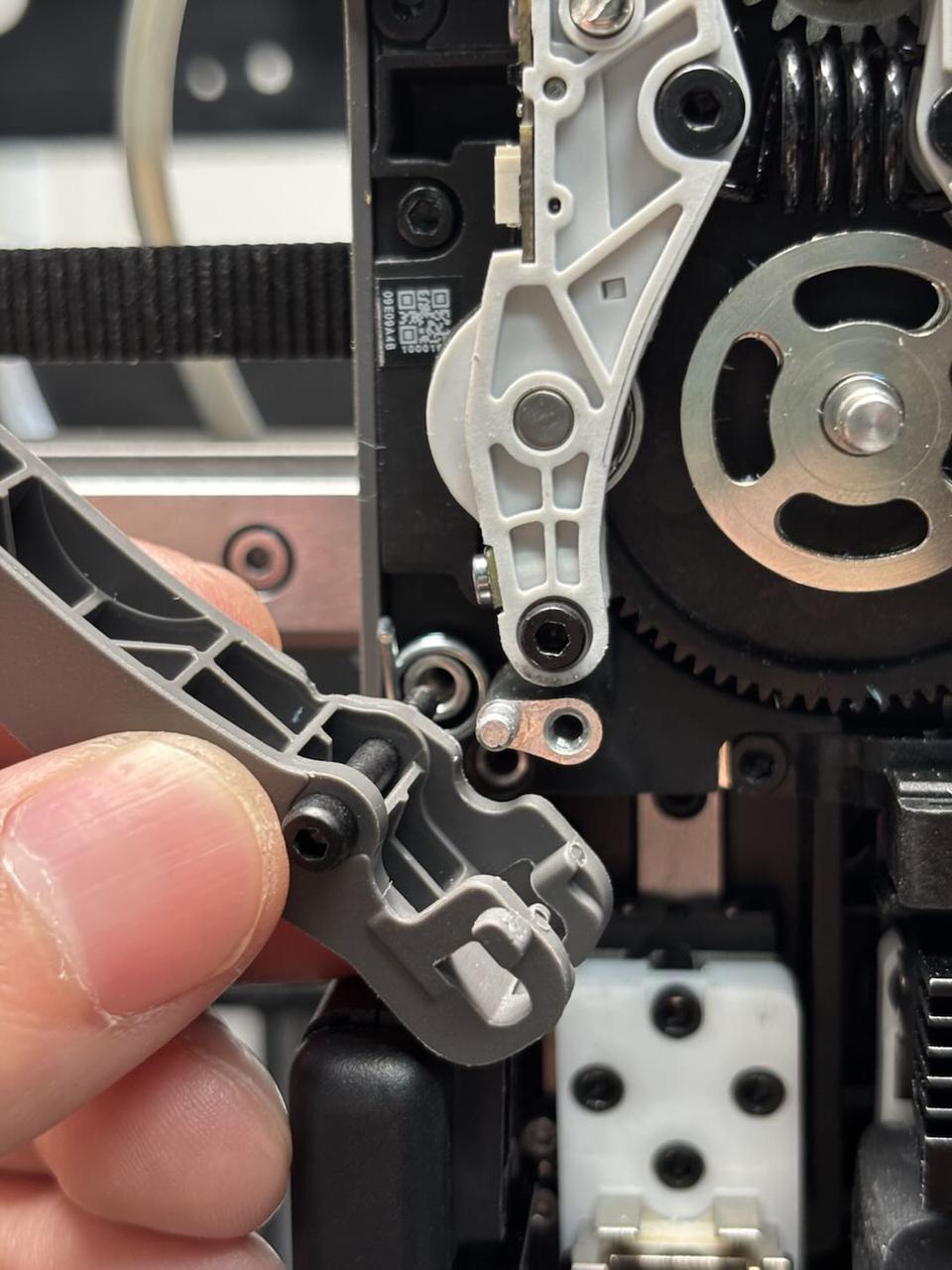

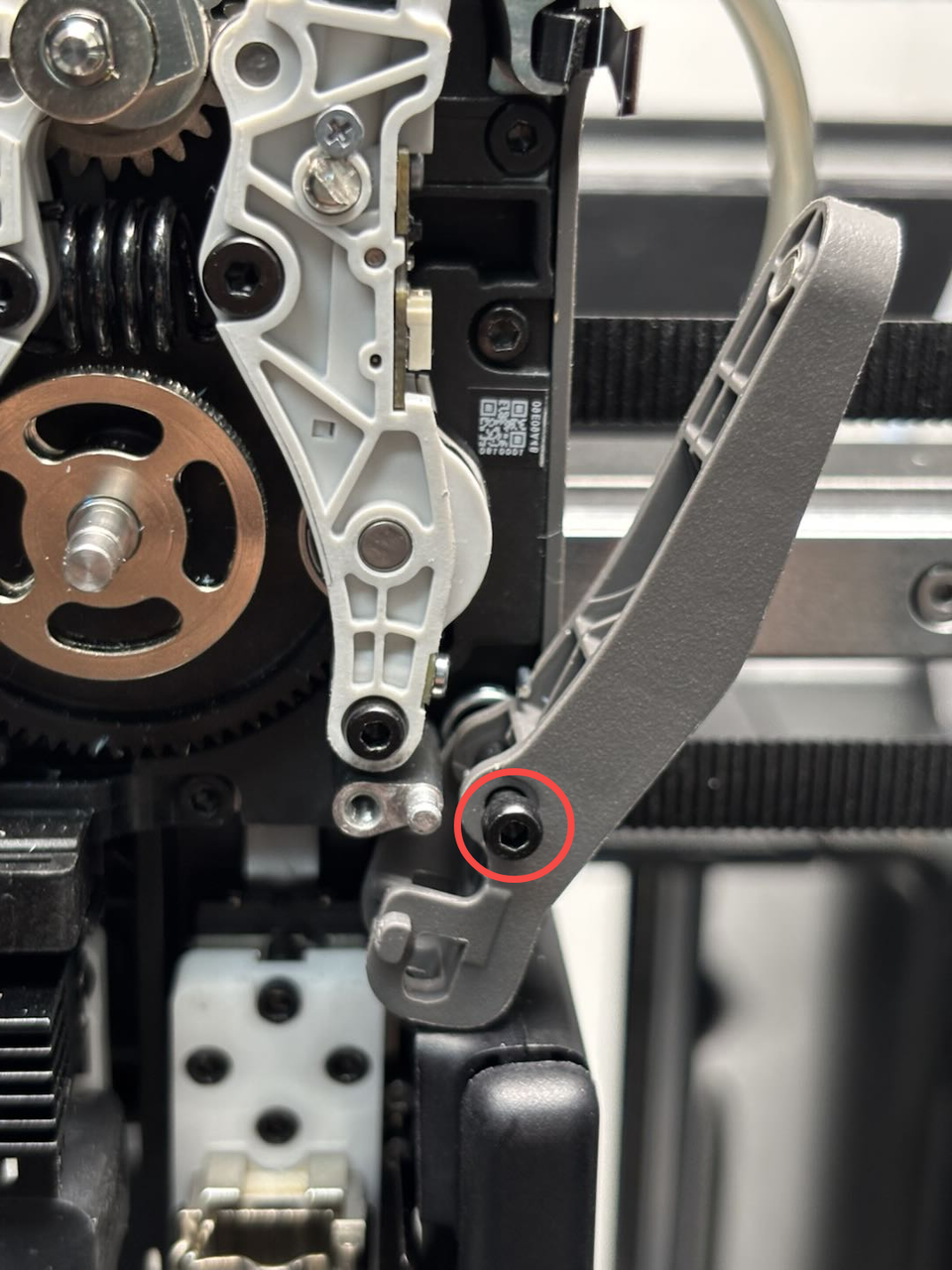

Usá una llave Allen H2.0 para sacar el tornillo de fijación y retirá el cortador junto con el resorte de torsión del extruder.

Paso 4: Sacá los idlers del dual extruder y el sensor de filamento

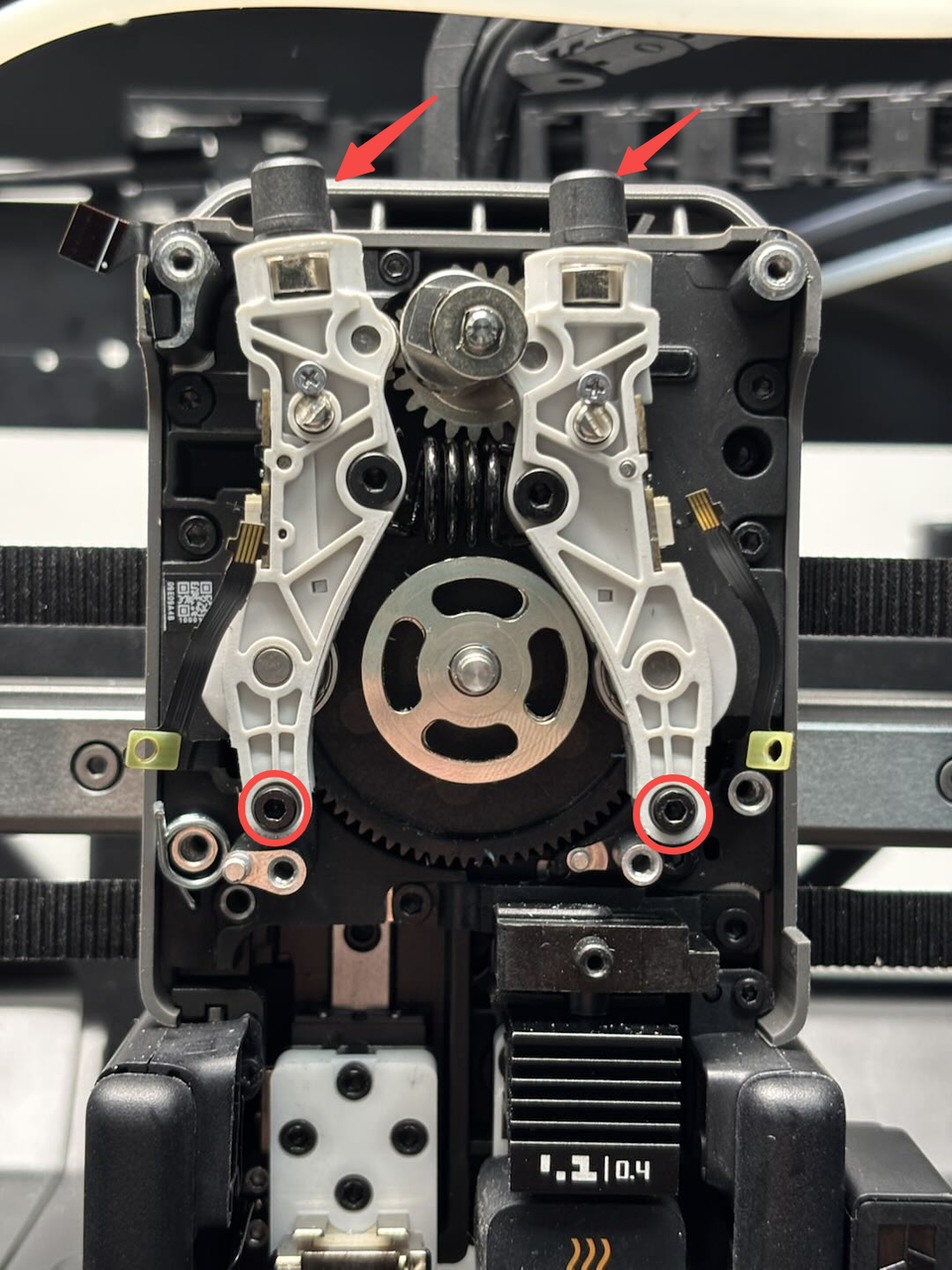

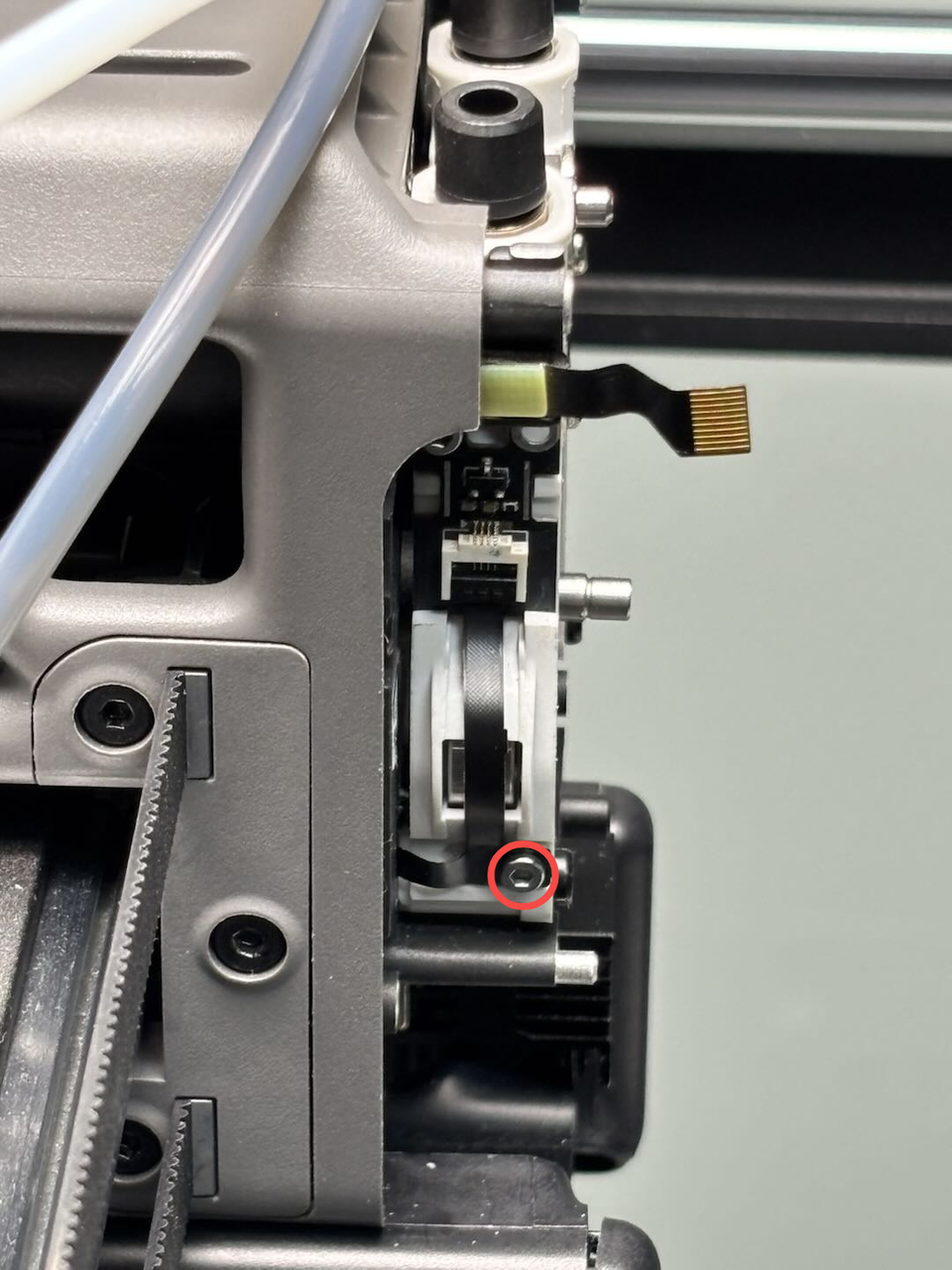

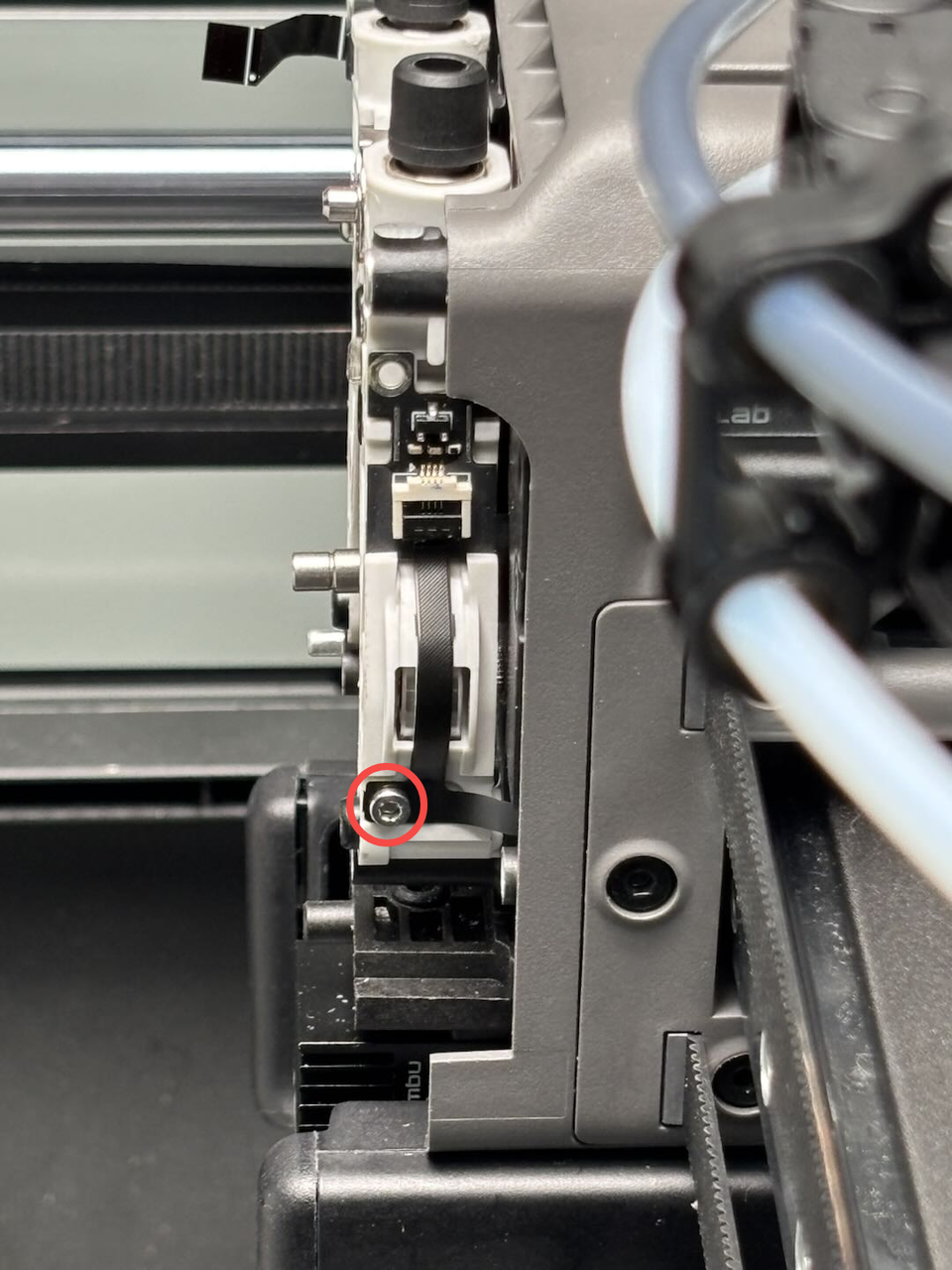

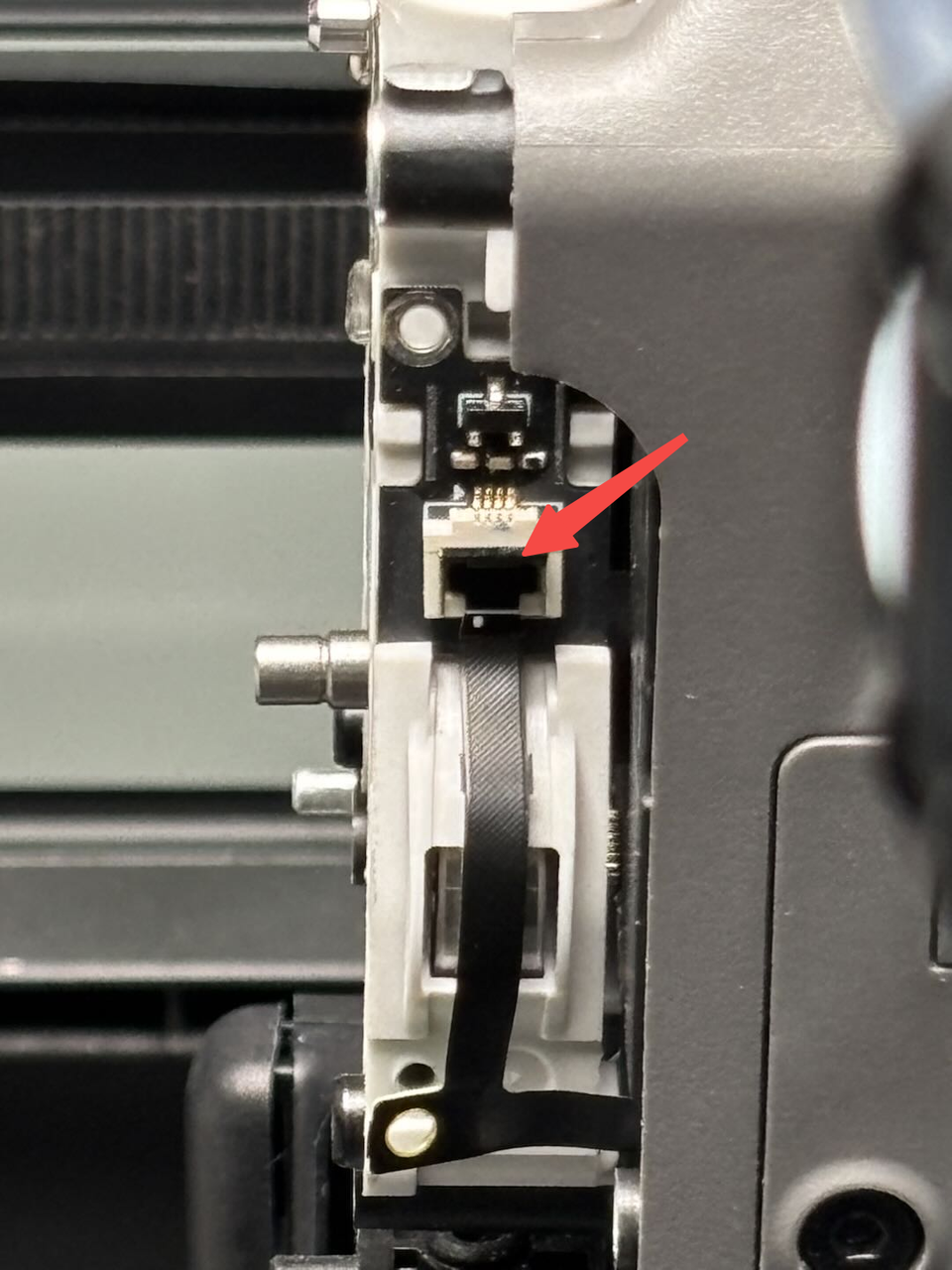

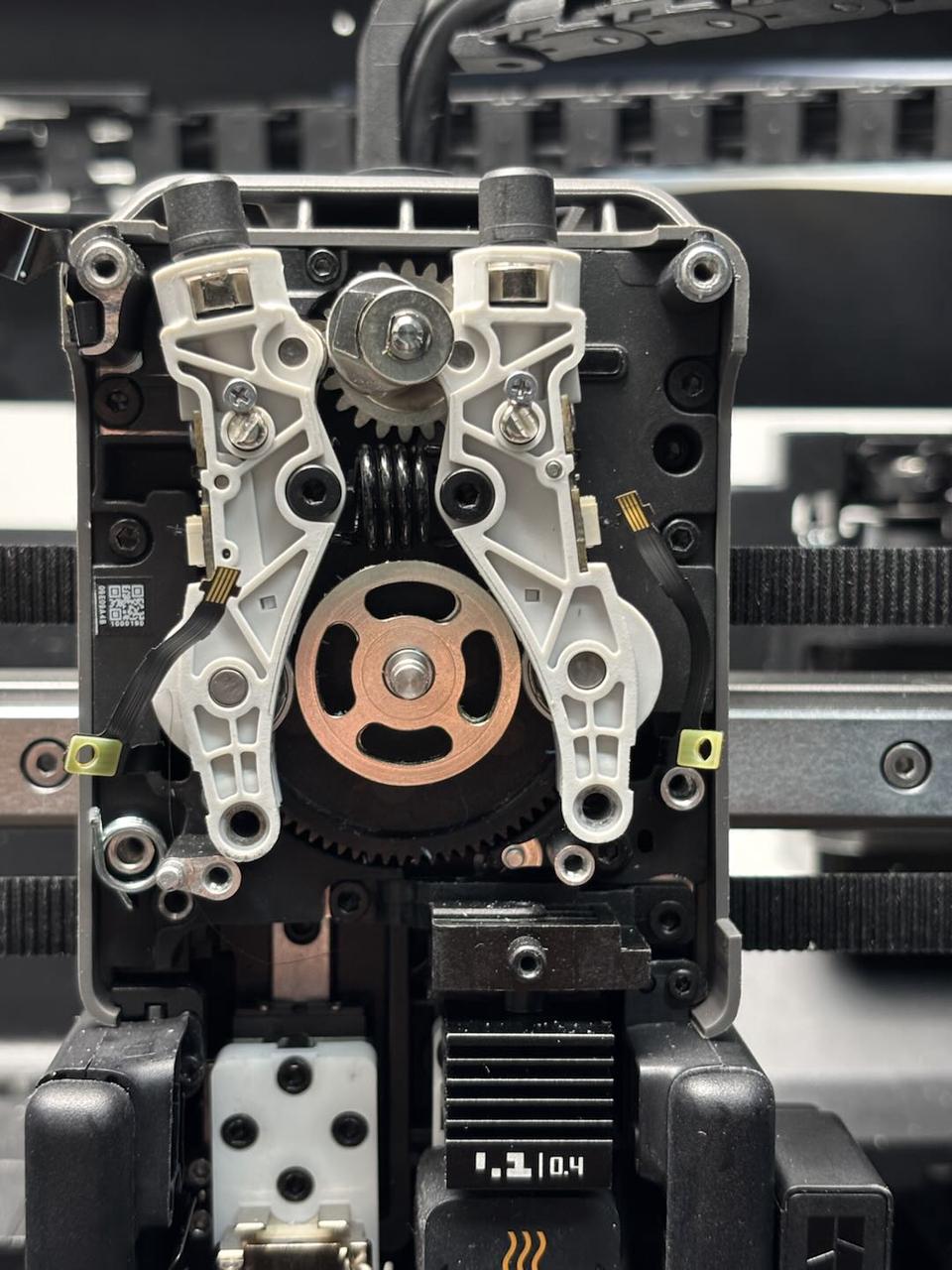

Con una llave Allen H1.5, remové los tornillos de fijación del FPC del sensor Hall (BT2x5) en ambos lados, desconectá los FPC y retirá el conjunto. Presioná el conector neumático arriba para sacar los 2 tubos de PTFE y usá la llave H2.0 para sacar los 2 tornillos de fijación. Empujá el conjunto un poquito hacia arriba y sacalo.

Cómo instalar los idlers del dual extruder y el sensor de filamento

Paso 1: Instalá los idlers del dual extruder y el sensor de filamento

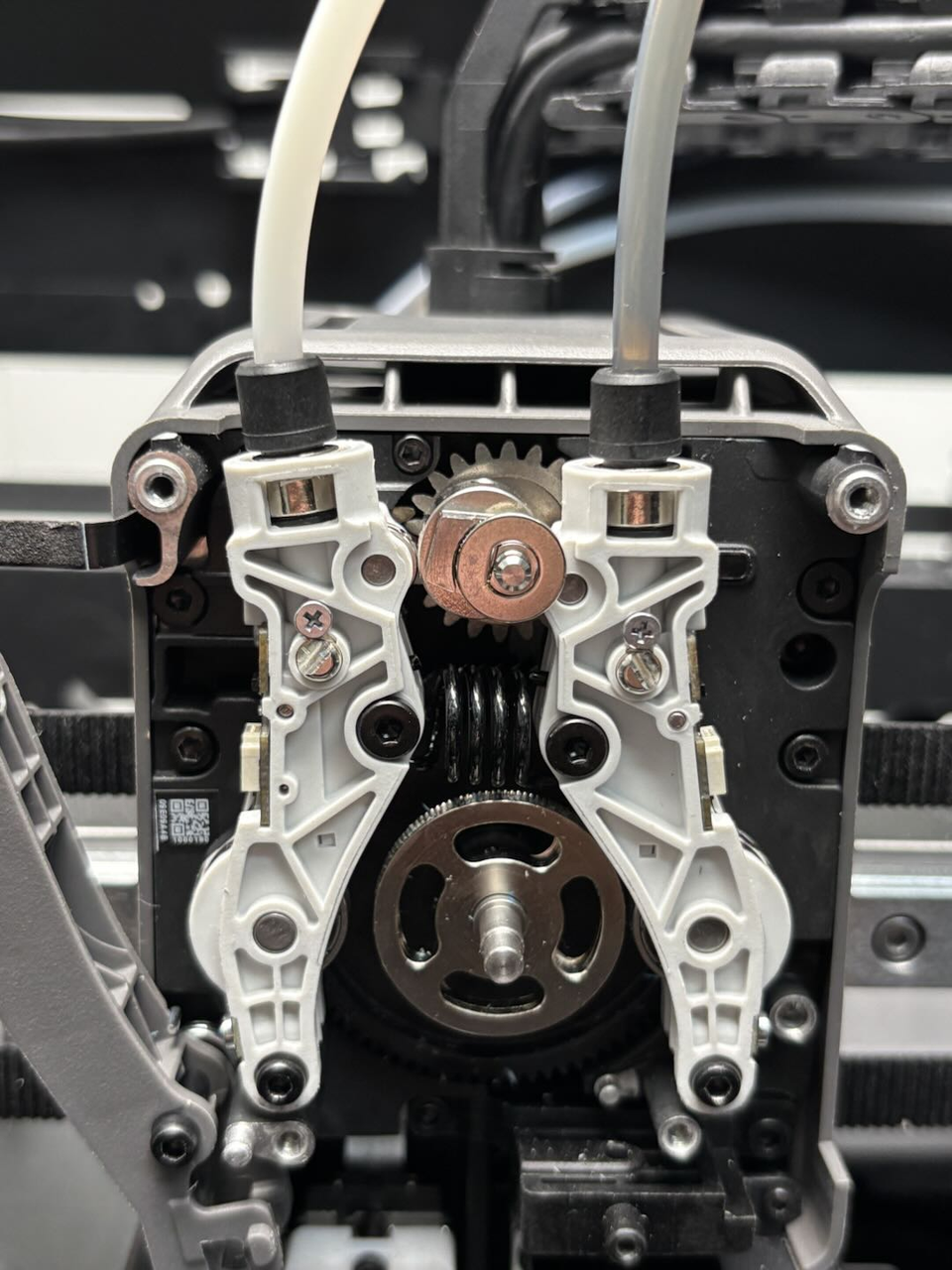

Ubicá el conjunto con el lado de los tornillos mirando hacia vos, tirá del resorte de torsión y enganchá los idlers en la leva. Presioná hacia abajo hasta que calce en su lugar con un clic.

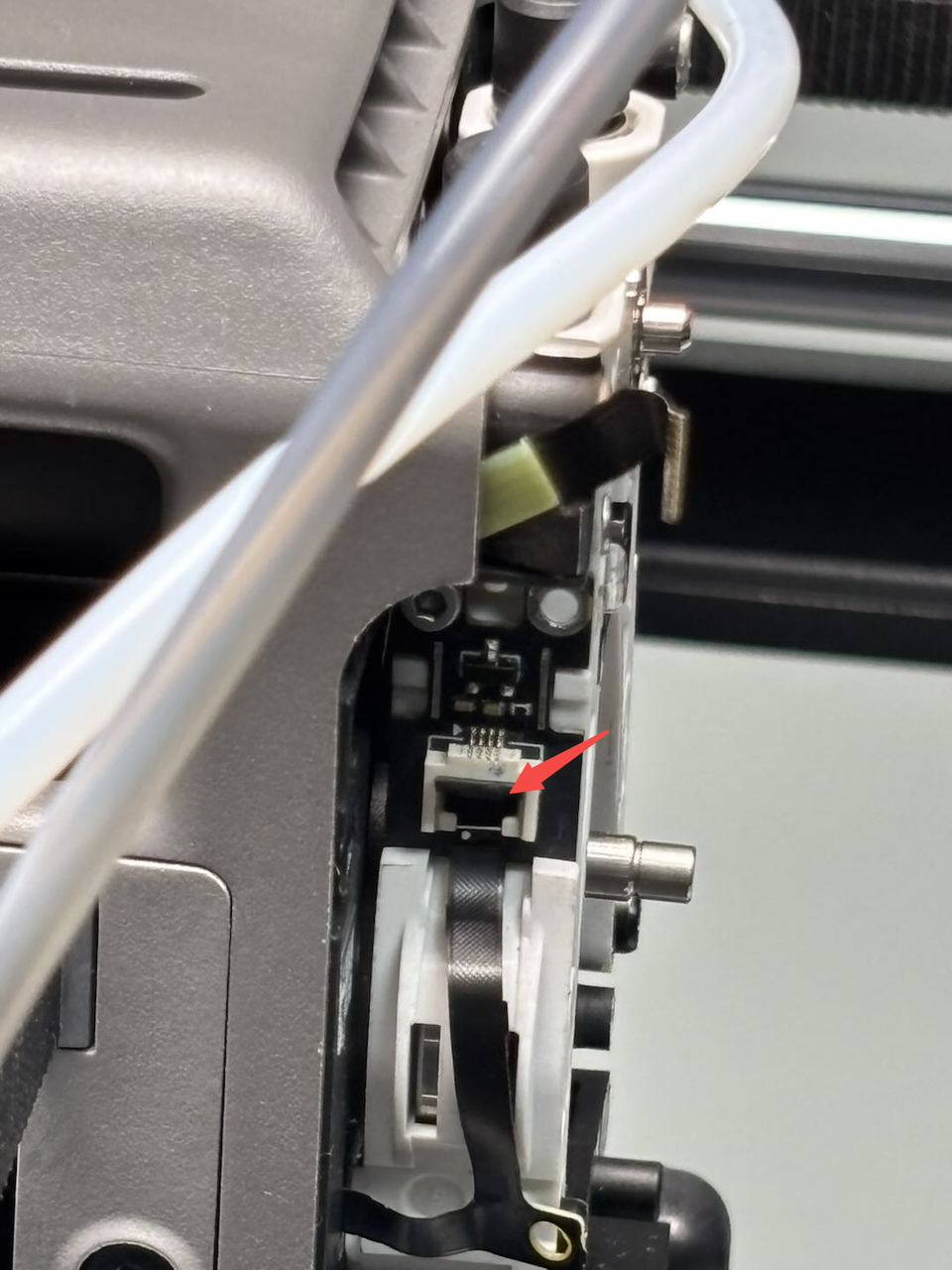

Empujá suavemente la base del idler para alinear los agujeros con la tapa trasera del extruder, colocá los tornillos y ajustalos con la llave H2.0. Repetí del otro lado. Usá la llave H1.5 para ajustar los tornillos del FPC del sensor Hall, conectá los FPC izquierdo y derecho y asegurá bien las trabas de los conectores.

Paso 2: Instalá el cortador derecho

Primero, insertá el resorte de torsión asegurándote de que el otro extremo calce en el agujerito de la tapa trasera del extruder. Pasá el tornillo por la palanca del cortador, enganchá el resorte dentro de la palanca y finalmente alineá el agujero para ajustar con la llave H2.0.

Paso 3: Instalá el cortador izquierdo

De manera similar al paso anterior, insertá el resorte de torsión en la tapa trasera del extruder, pasá el tornillo por la palanca del cortador, enganchá el resorte y ajustá todo con la llave H2.0.

Paso 4: Instalá la interfaz de la herramienta de cambio rápido

Volvé a colocar la interfaz de cambio rápido siguiendo los pasos inversos a su extracción para completar el montaje.

Verificá el funcionamiento

Una vez terminado el proceso, asegurate de que los componentes se muevan con suavidad y que el sensor de filamento detecte correctamente el material antes de lanzar una nueva impresión.
