En esta guía te enseñamos paso a paso cómo cambiar la unidad del motor de elevación 2004 de tu impresora. Es un procedimiento fundamental para asegurar que el mecanismo de altura del hotend izquierdo funcione como corresponde.
Unidad del motor de elevación 2004
Esta unidad trae el motor de elevación y su caja de engranajes. Se encarga de controlar la subida y bajada del hotend izquierdo. Nota: Usamos la H2D como ejemplo, pero para la H2C los pasos son exactamente los mismos.
Los repuestos para esta unidad incluyen:

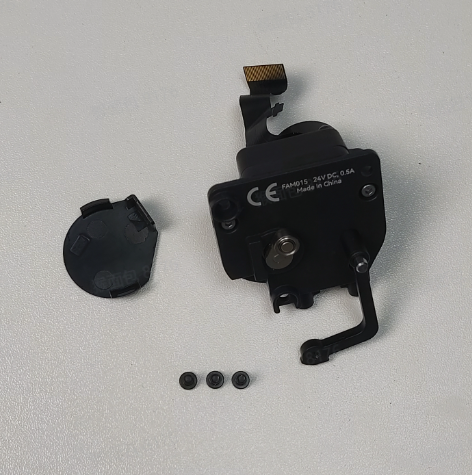

- Unidad de motor de elevación 2004 (ya ensamblada con motor y caja) x1
- Tapa del motor (reemplazar solo si está dañada) x1
- Brazo oscilante x1
- Arandela de grafito x1
- Tornillos M2.5×5 (para la caja de engranajes) x3
- Tornillos BT2×5 (para el motor) x2
Cuándo hacerlo
- Funcionamiento anormal del motor de elevación.
- Problemas o trabas en la caja de engranajes del motor.
Herramientas y materiales necesarios
- Ventilador de capa nuevo (si corresponde).
- Llave Allen H2.0 y H1.5.
- Tené a mano los tornillos que saques para no perder ninguno; fijate bien las medidas (BT3x8, BT3x20, BT2.6x8, M1.6x4, M2.5x8, BT2x5, M2.5x5, M2.5x2) según la posición que ocupan en el cabezal.
Advertencia de Seguridad
¡IMPORTANTE! Antes de meter mano, apagá la impresora y desenchufala. Si trabajás con la máquina prendida podés causar un cortocircuito, quemar componentes electrónicos o lastimarte. No te arriesgues.
Cómo sacar la unidad del motor de elevación 2004

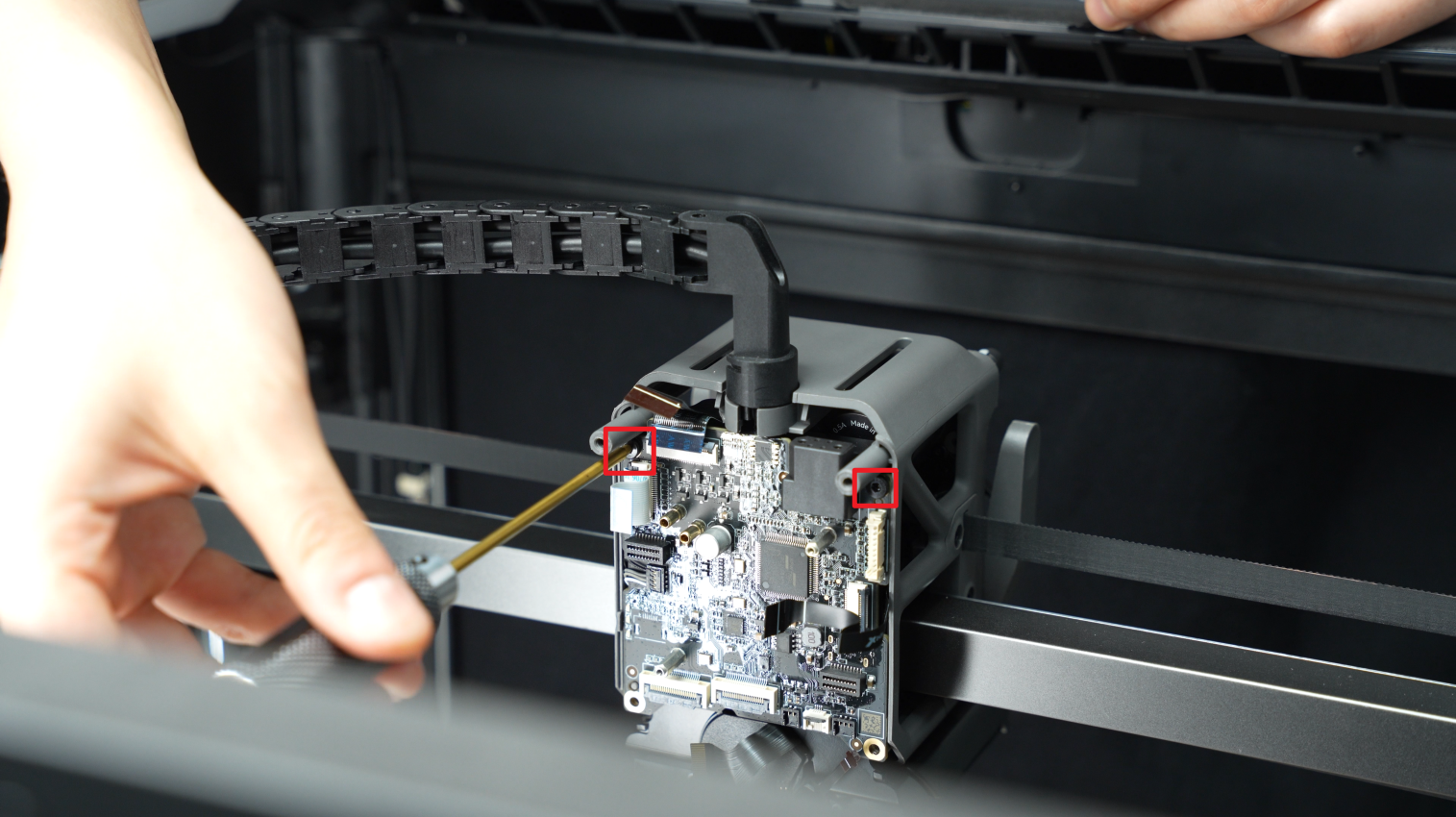

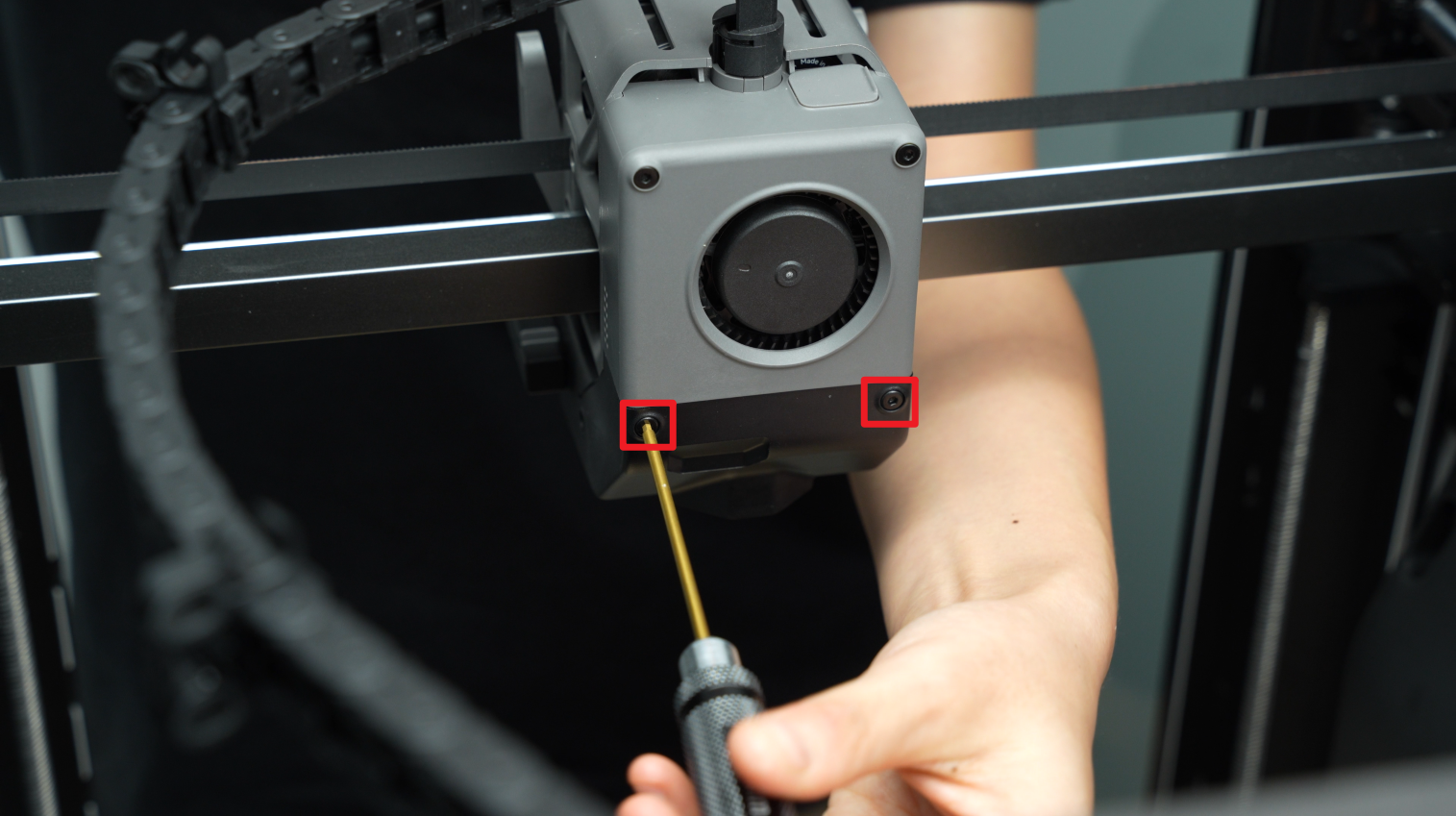

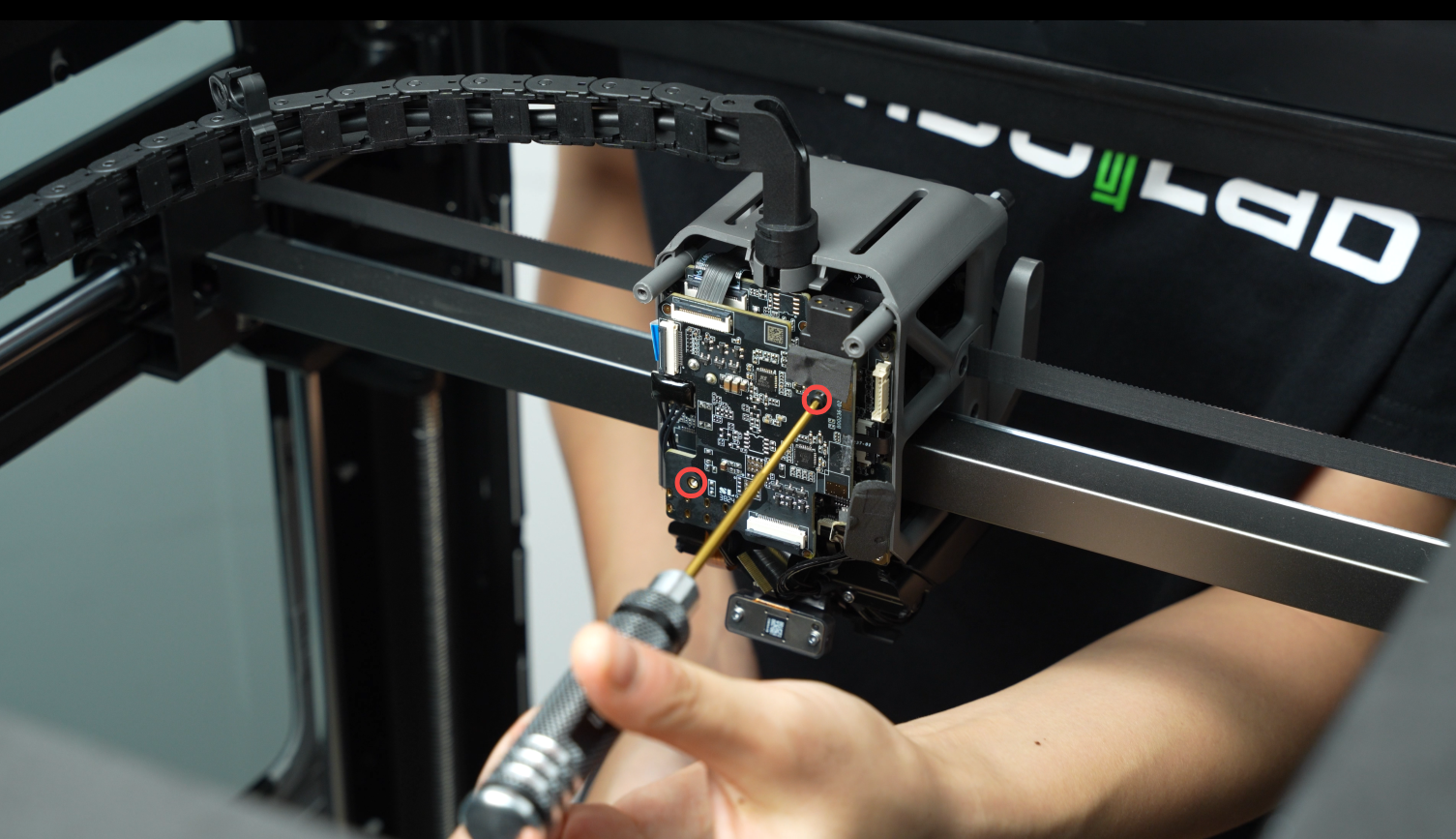

Paso 1: Sacá el ventilador del hotend y su soporte. Mirá la guía específica de "Reemplazo de ventilador de hotend H2D" para ver cómo desmontarlo correctamente.

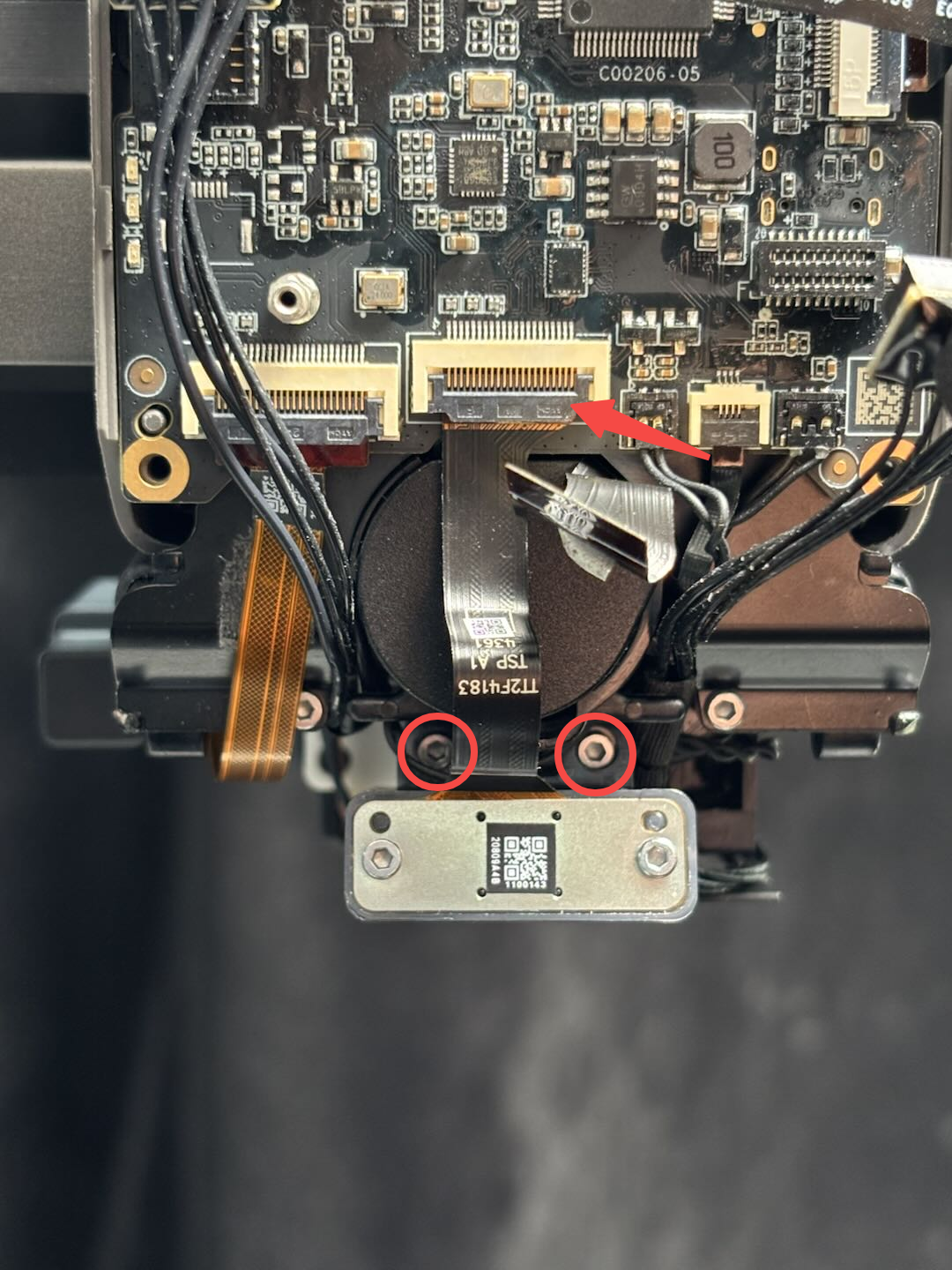

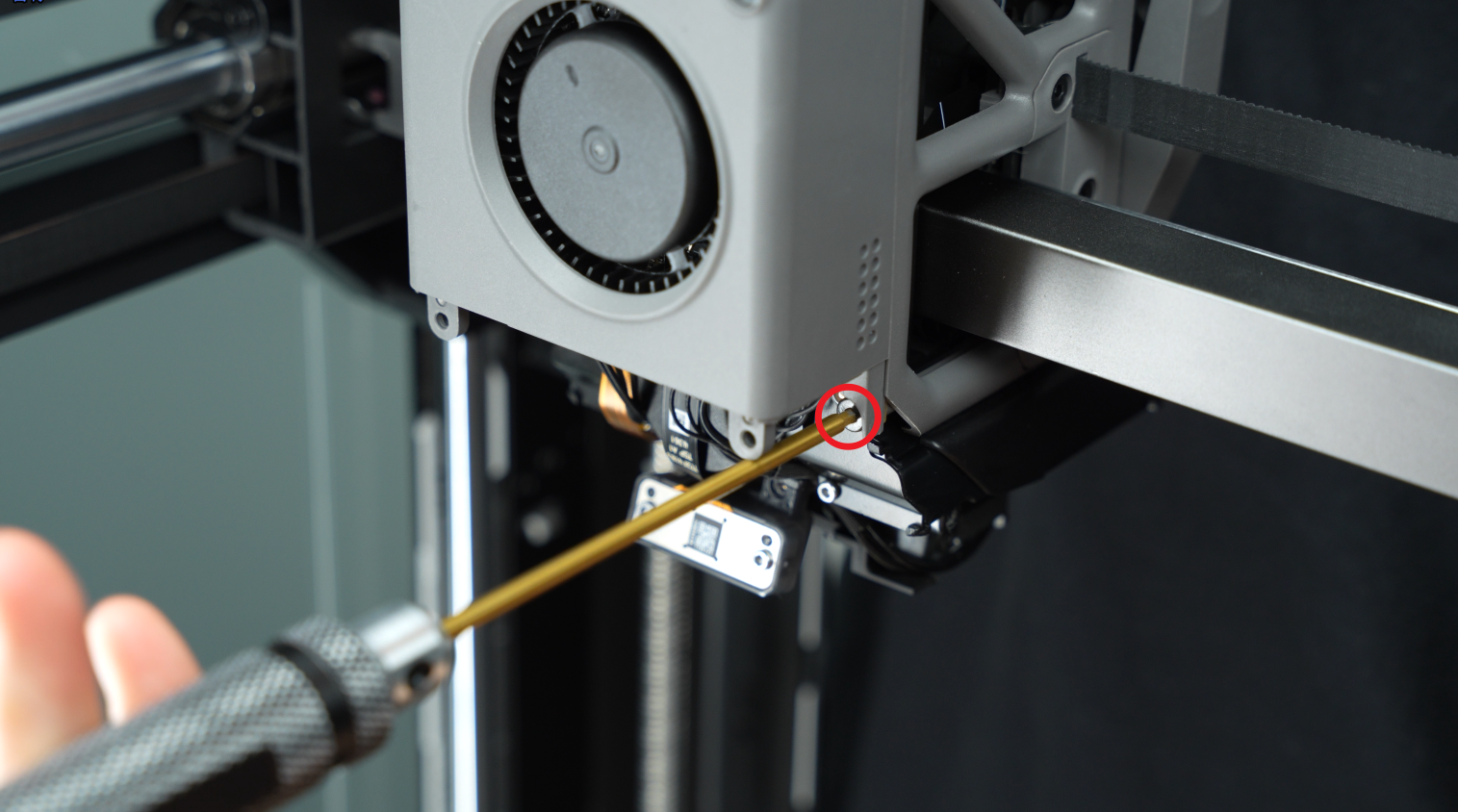

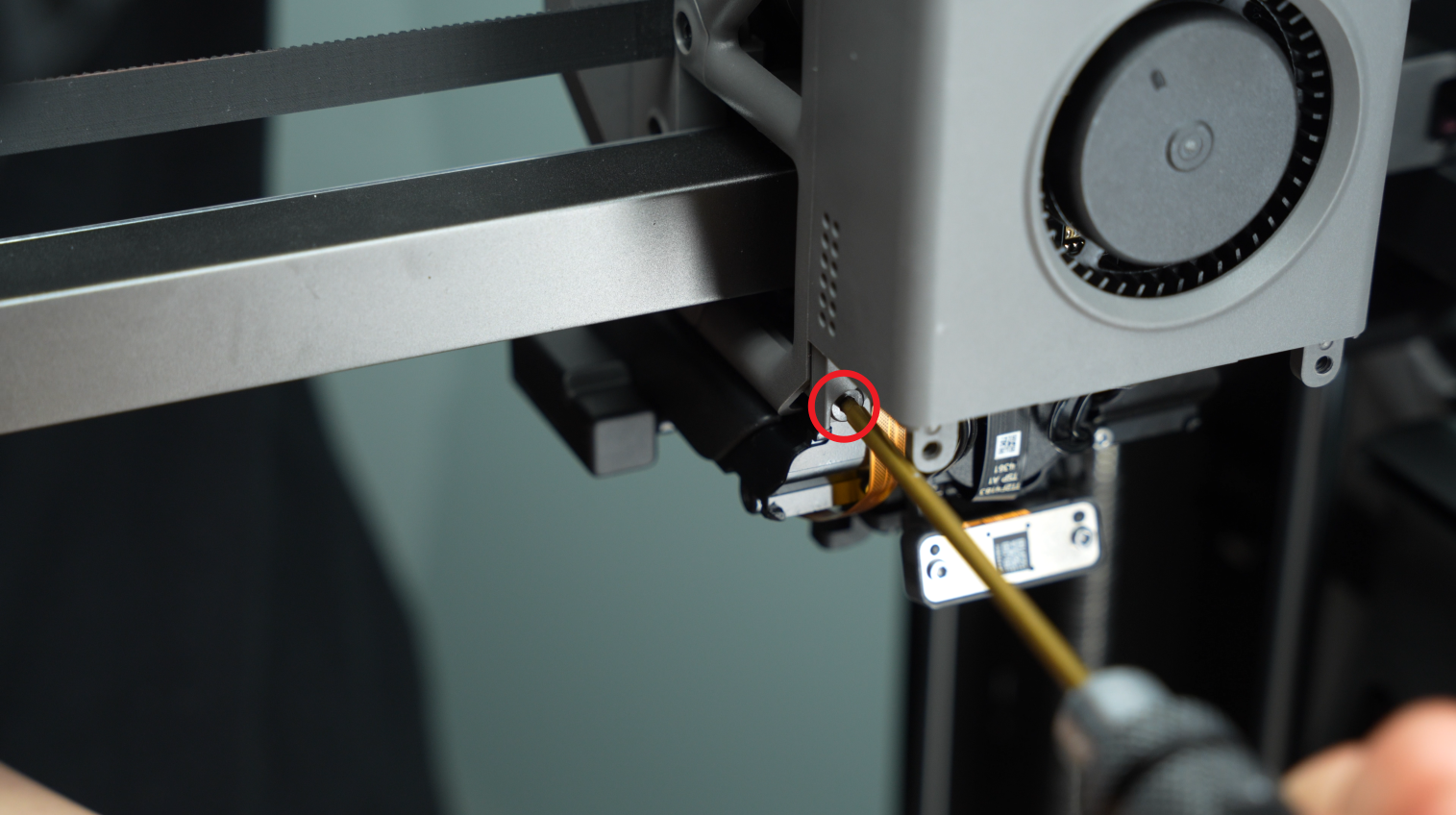

Paso 2: Sacá la cámara del nozzle. Como uno de los tornillos del motor está tapado por la cámara, usá la llave Allen H1.5 para sacar los 2 tornillos de fijación y retirala.

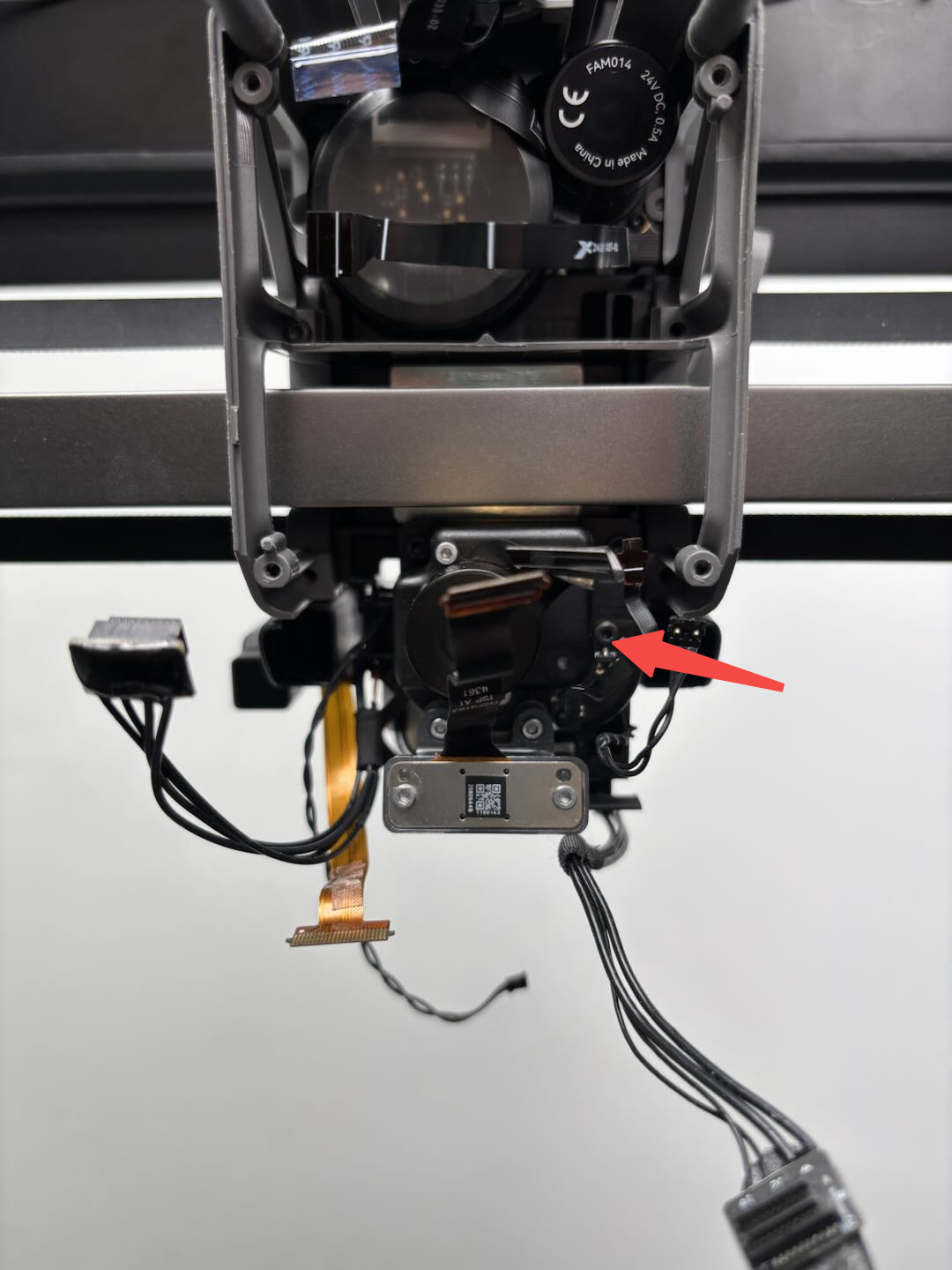

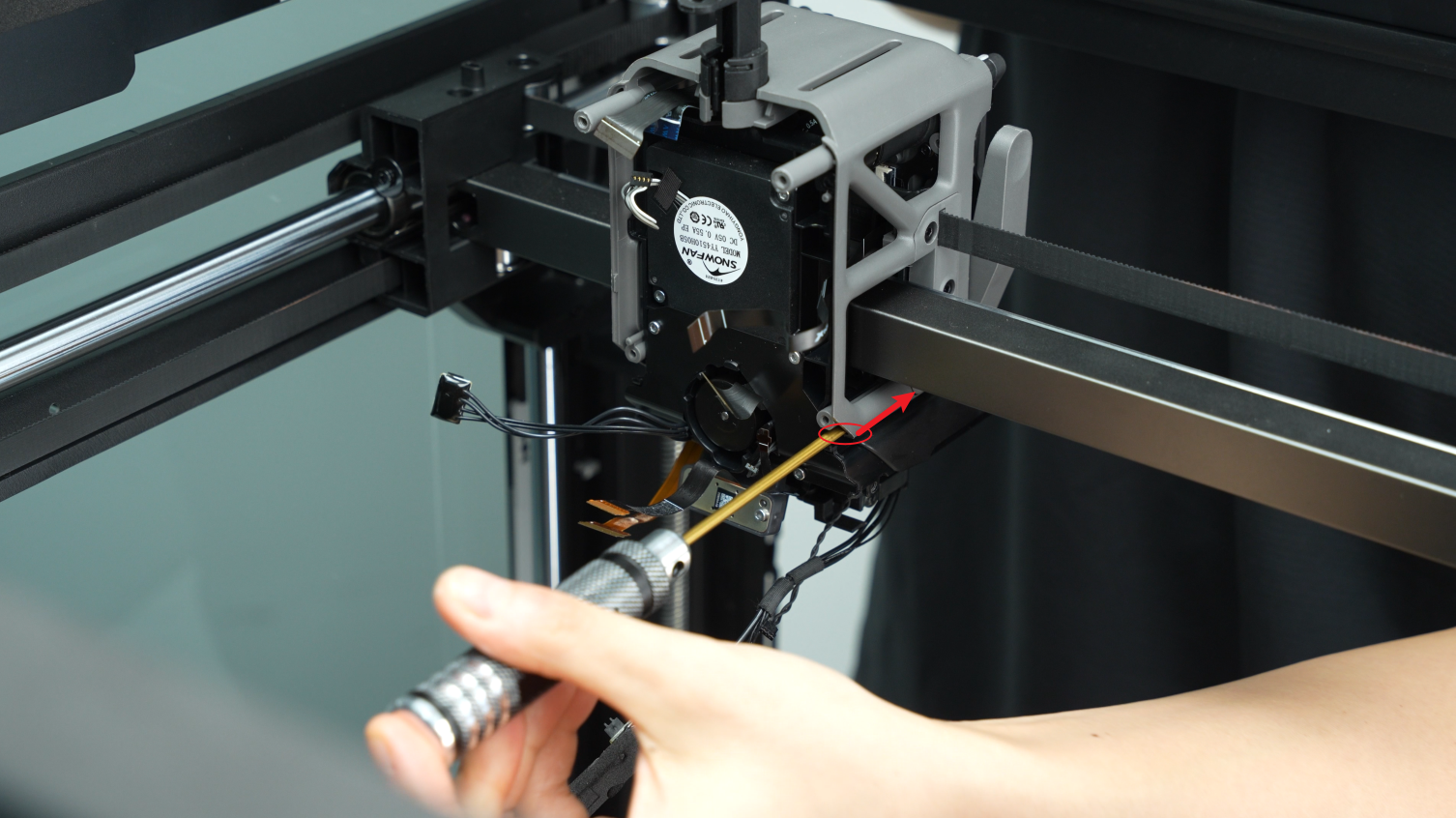

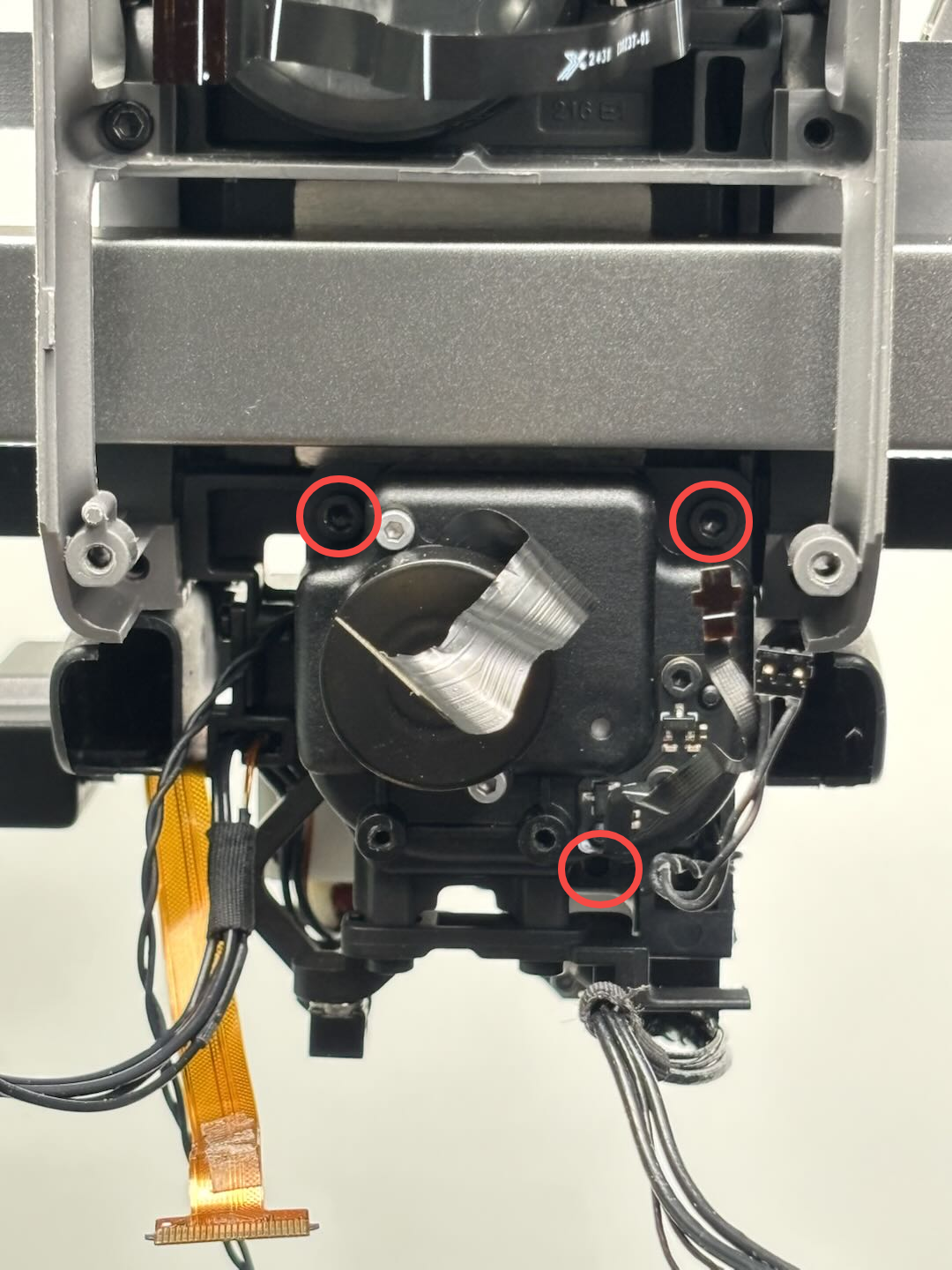

Paso 3: Desmontá la unidad. Usá la llave H2.0 para sacar los 3 tornillos de la caja de engranajes. Sostené la unidad con la mano cuando saques el último tornillo para que no se pegue un palo contra la cama.

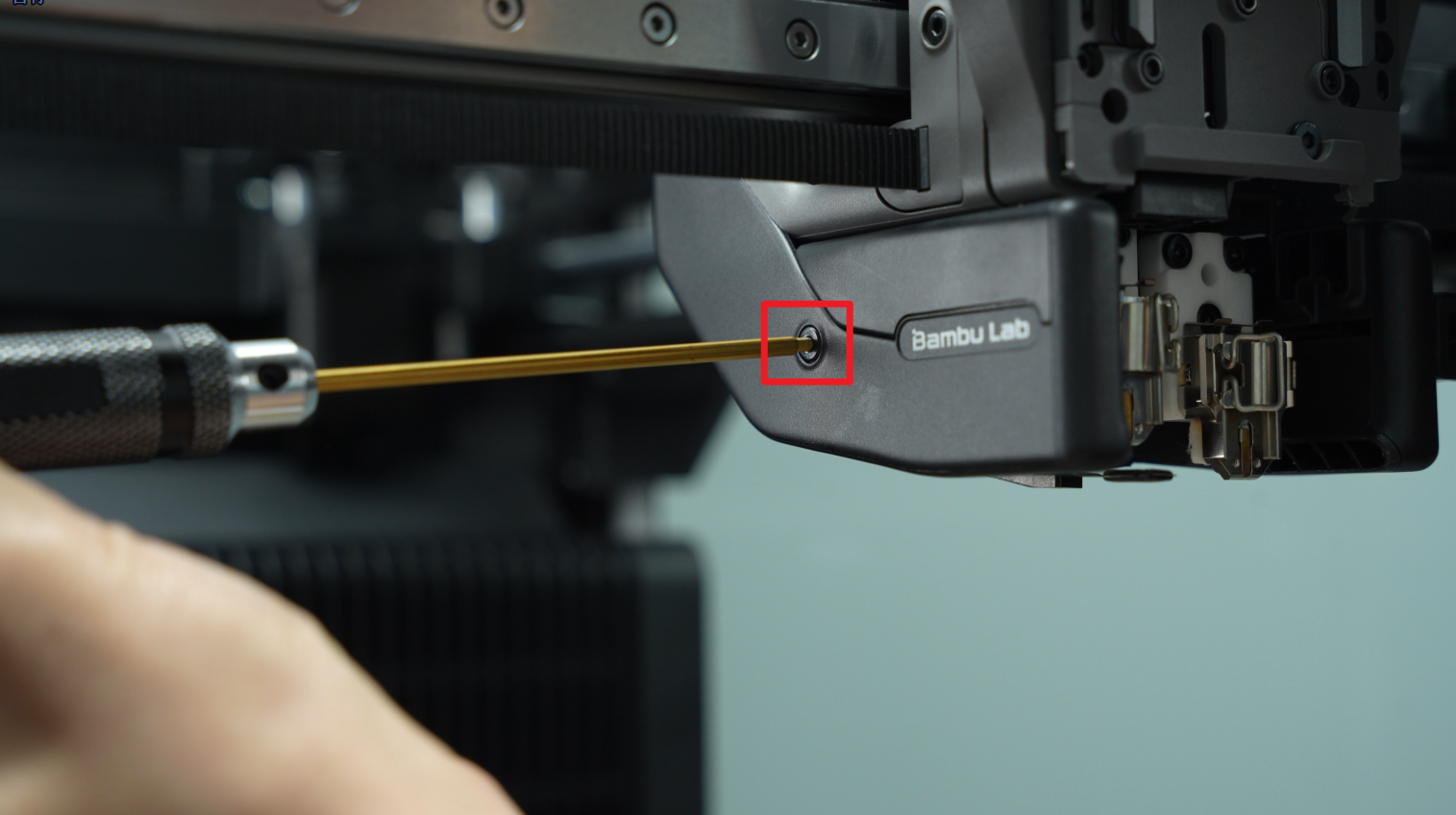

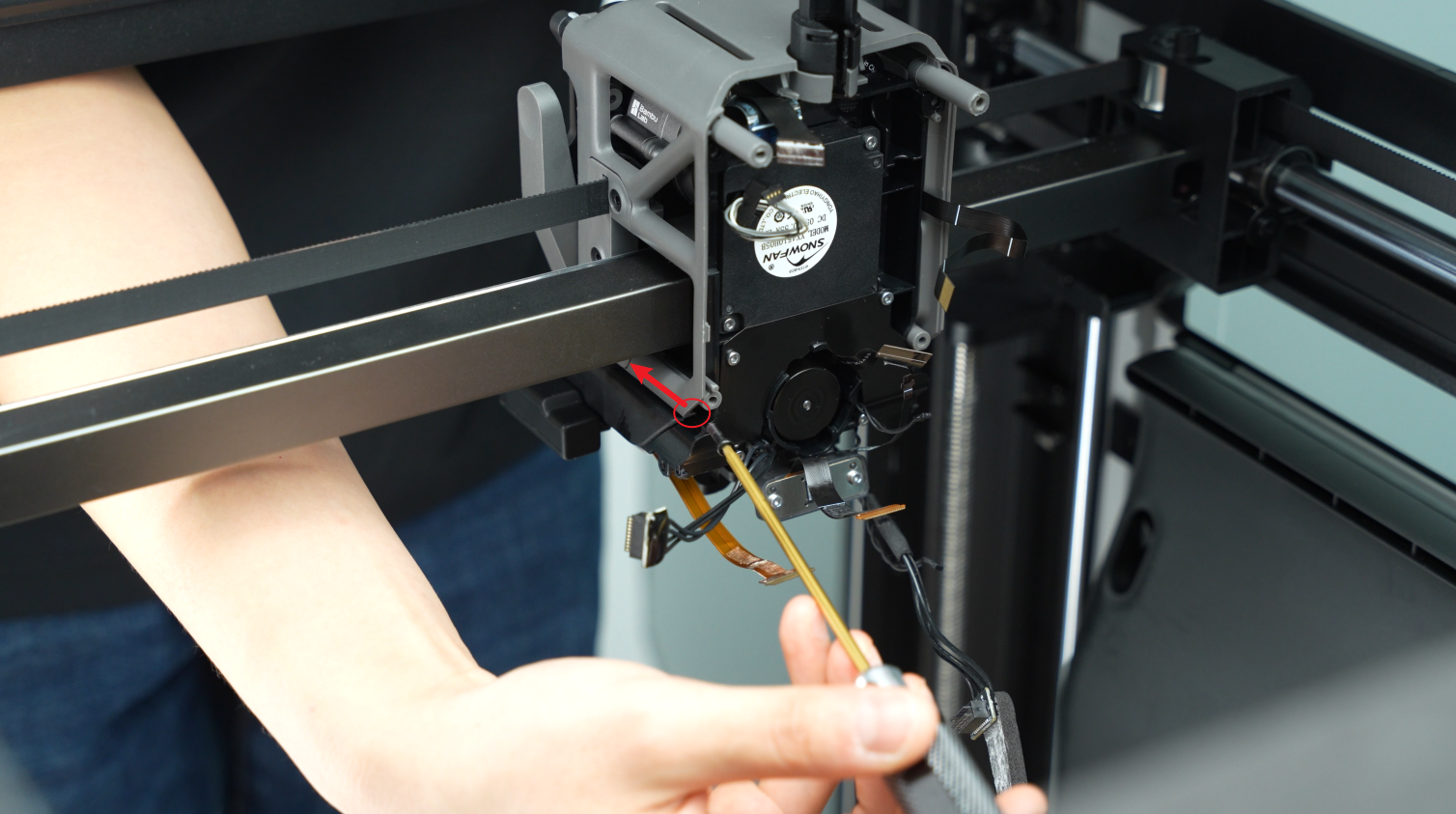

Paso 4: Pasá el soporte del imán y el bloqueador de nozzle a la unidad nueva. Usá la llave H2.0 para sacar el tornillo del bloqueador de nozzle y los 2 tornillos del soporte del imán para pasarlos al repuesto nuevo.
Cómo instalar la unidad del motor de elevación 2004
Paso 1: Instalá el bloqueador de nozzle y el soporte del imán en el brazo oscilante. Asegurá el bloqueador con su tornillo usando la llave H2.0.
Paso 2: Colocá la unidad nueva. Poné la arandela de grafito en el rodamiento del motor, alineá la cara plana del brazo oscilante con el eje e instalalo. Ajustá los 3 tornillos de la caja de engranajes en el cabezal.
Paso 3: Volvé a poner la cámara del nozzle con sus 2 tornillos usando la llave H1.5.
Paso 4: Reinstalá el ventilador del hotend y su soporte siguiendo los pasos inversos al desmontaje.
Verificá que todo ande bien
Una vez que termines, prendé la impresora y hacé una prueba de movimiento para confirmar que el hotend suba y baje sin problemas. Si escuchás ruidos raros, revisá que los tornillos estén bien firmes y nada esté rozando.
