Reemplazar la fuente de alimentación conmutada de la serie H2

Este artículo describe cómo reemplazar la fuente de alimentación conmutada de las H2D / H2S.

Nota: En esta página usamos la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para la H2S y la H2C.

Fuente de alimentación conmutada

El módulo de potencia de la impresora H2D es un conversor de energía con un voltaje de entrada de AC 100-240V y un voltaje de salida de DC 24V. Le da energía a toda la impresora, menos a la cama caliente.

Los repuestos de la fuente de alimentación conmutada incluyen lo siguiente:

• Fuente de alimentación *1
• Tornillos BTW3x6 *2 (usados para fijar la fuente)

Cuándo hacerlo

Es posible que necesites reemplazar la fuente si el voltaje de salida es anormal o si hay signos evidentes de componentes quemados en la placa de la fuente.

Herramientas y materiales necesarios

• Fuente de alimentación nueva
• Llave Allen H2.0
• Destornillador Phillips

Especificaciones y cantidades de tornillos involucrados en el reemplazo de la fuente de la H2D (te recomendamos guardar bien los tornillos que saques para no perderlos):

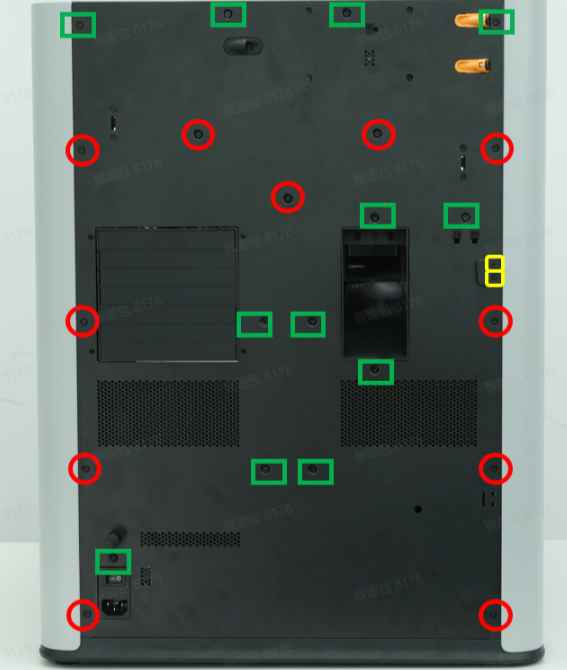

• BT3x8: Para fijar el panel trasero (marcado con el cuadrado verde) - Cantidad: 12
• ST3x8: Para fijar el panel trasero (marcado con el círculo rojo) - Cantidad: 11
• ST3x12: Para fijar el soporte del porta-bobinas (marcado con el cuadrado amarillo) - Cantidad: 2
• BTW3x6: Para fijar la fuente de alimentación - Cantidad: 2

Advertencia de seguridad

¡IMPORTANTE!

Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluyendo el trabajo en la electrónica de la impresora y los cables del cabezal. Hacer estas tareas con la impresora prendida puede causar un cortocircuito, provocando daños electrónicos y riesgos de seguridad.

Durante el mantenimiento o la resolución de problemas, es posible que tengas que desarmar partes, incluyendo el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue prendida. Esto puede dañar la electrónica de la impresora y generar problemas adicionales.

Por lo tanto, es clave apagar la impresora y desconectarla de la corriente antes de cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica, asegurando un mantenimiento seguro y eficaz. Si tenés dudas o preguntas sobre cómo seguir esta guía, te recomendamos enviar un ticket técnico sobre tu problema y vamos a hacer lo posible para responder rápido y darte la ayuda que necesites.

Desmontar la fuente de alimentación

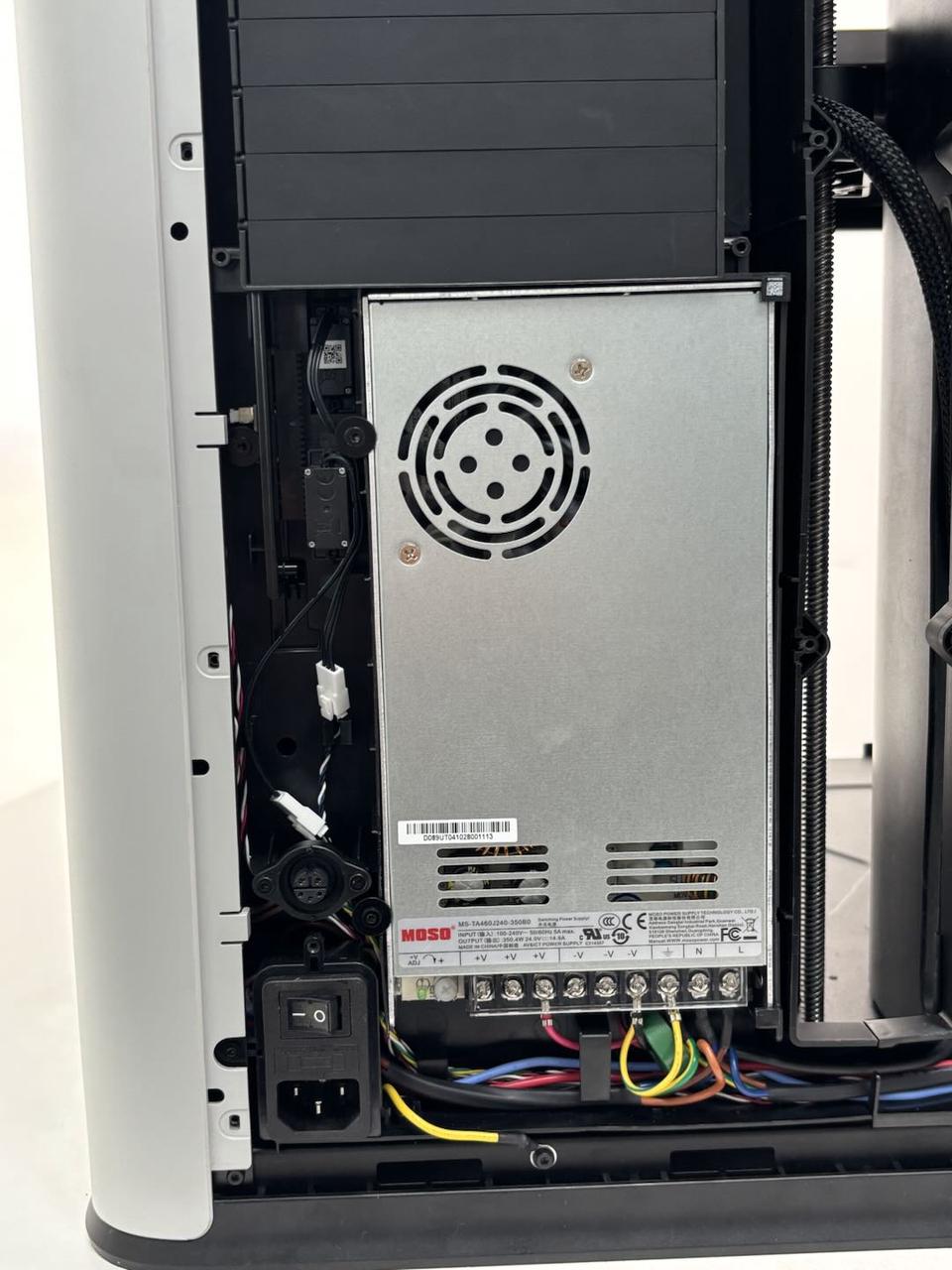

Paso 1: Sacar el panel trasero

Podés consultar esta Wiki para sacar el panel trasero de la impresora: Reemplazar el panel trasero de la H2D

Paso 2: Desconectar los cables de alimentación

Después de levantar la tapa protectora transparente, usá un destornillador Phillips para aflojar los tornillos de fijación en los conectores de la fuente (no hace falta sacarlos del todo; solo aflojalos). Después, tirá de los cables hacia abajo para sacarlos.

ℹ️ Nota: Algunas impresoras de la serie H2 tienen un cable negro y un cable amarillo/verde crimpeados juntos y conectados a la terminal (-V) de la fuente. Otras versiones usan solo un cable negro en esa terminal. Ambas configuraciones funcionan igual; como los dos cables están en el mismo terminal, el desarme es el mismo.

Paso 3: Sacar la fuente de alimentación

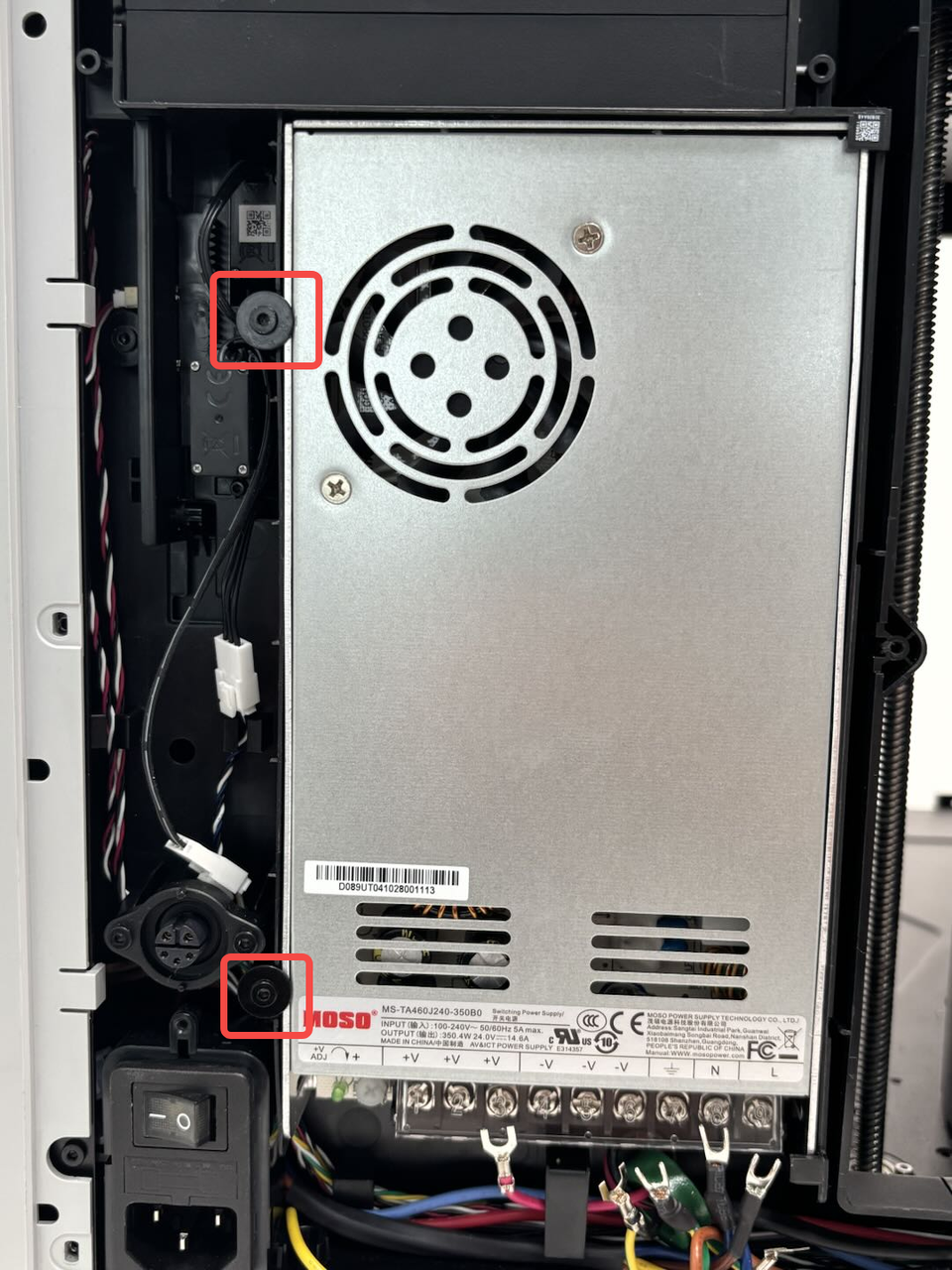

Usá una llave Allen H2.0 para sacar los 2 tornillos de fijación (BTW3x6). Después, levantá la fuente desde el lado izquierdo (el lado donde sacaste los tornillos) y tirá para afuera.

Este paso requiere un poquito de fuerza para sacar la fuente. Una vez que el lado izquierdo se suelte, la fuente se puede sacar por completo.

Instalar la fuente de alimentación

Paso 1: Instalar la fuente

Método 1:

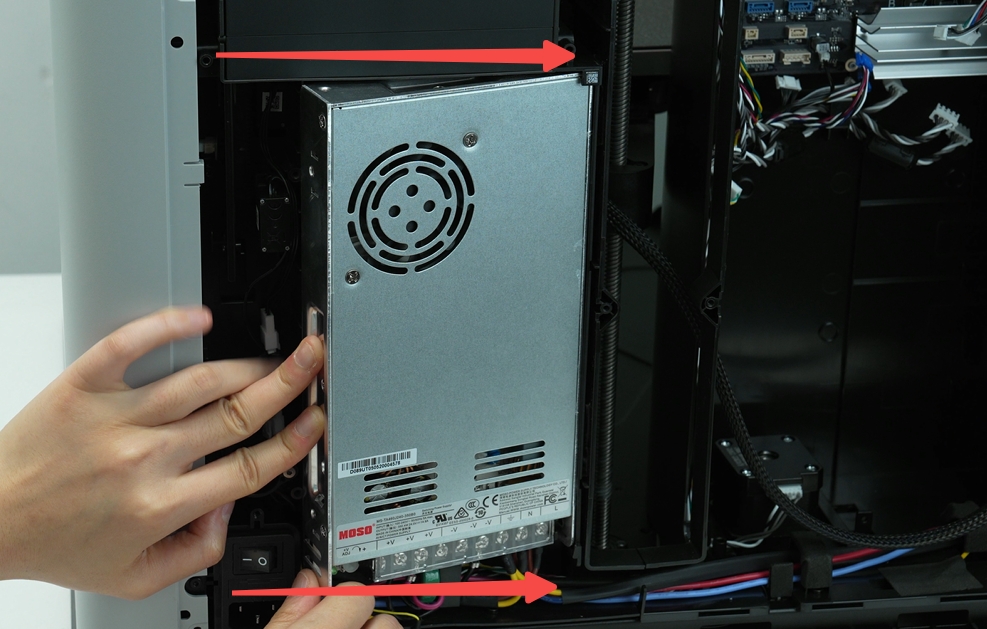

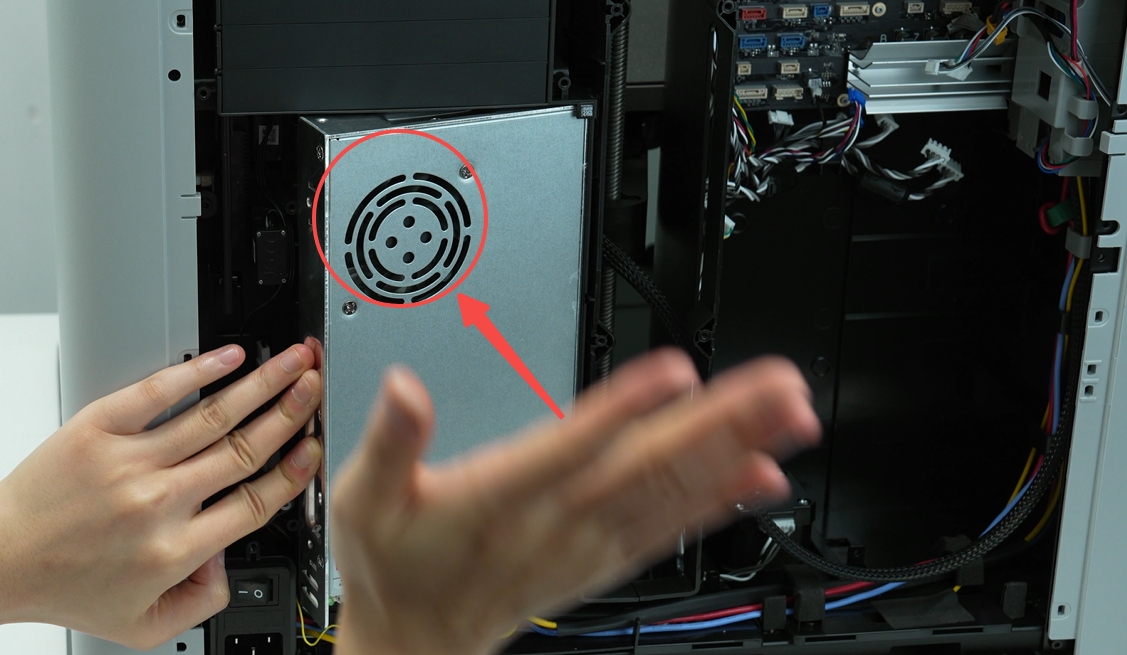

Presioná con firmeza el recubrimiento interno hacia el lado derecho. Cuando el recubrimiento se deforme un poco, el módulo de potencia va a trabar en una posición específica. Empujá con cuidado el módulo hasta que calce en su lugar. Por último, usá una llave Allen H2.0 para ajustar los dos tornillos de fijación (BTW3x6).

Método 2:

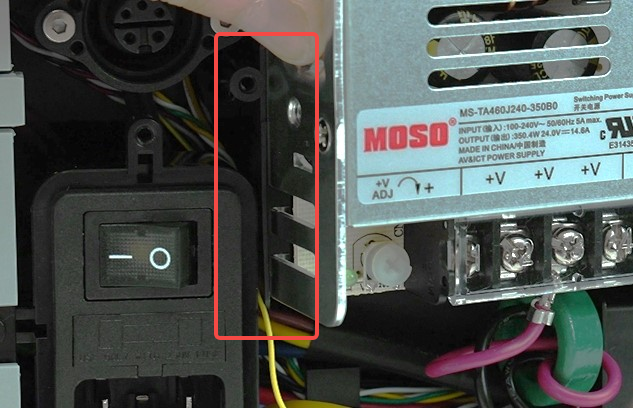

Si el Método 1 te resulta difícil, podés probar el Método 2. Primero, cortá el clip inferior derecho del recubrimiento interno, después deslizá el lado derecho del módulo de potencia por debajo del clip restante, presioná el lado izquierdo firmemente contra el recubrimiento y finalmente ajustá los dos tornillos de fijación (BTW3x6) con la llave Allen H2.0.

Paso 2: Conectar los cables de alimentación

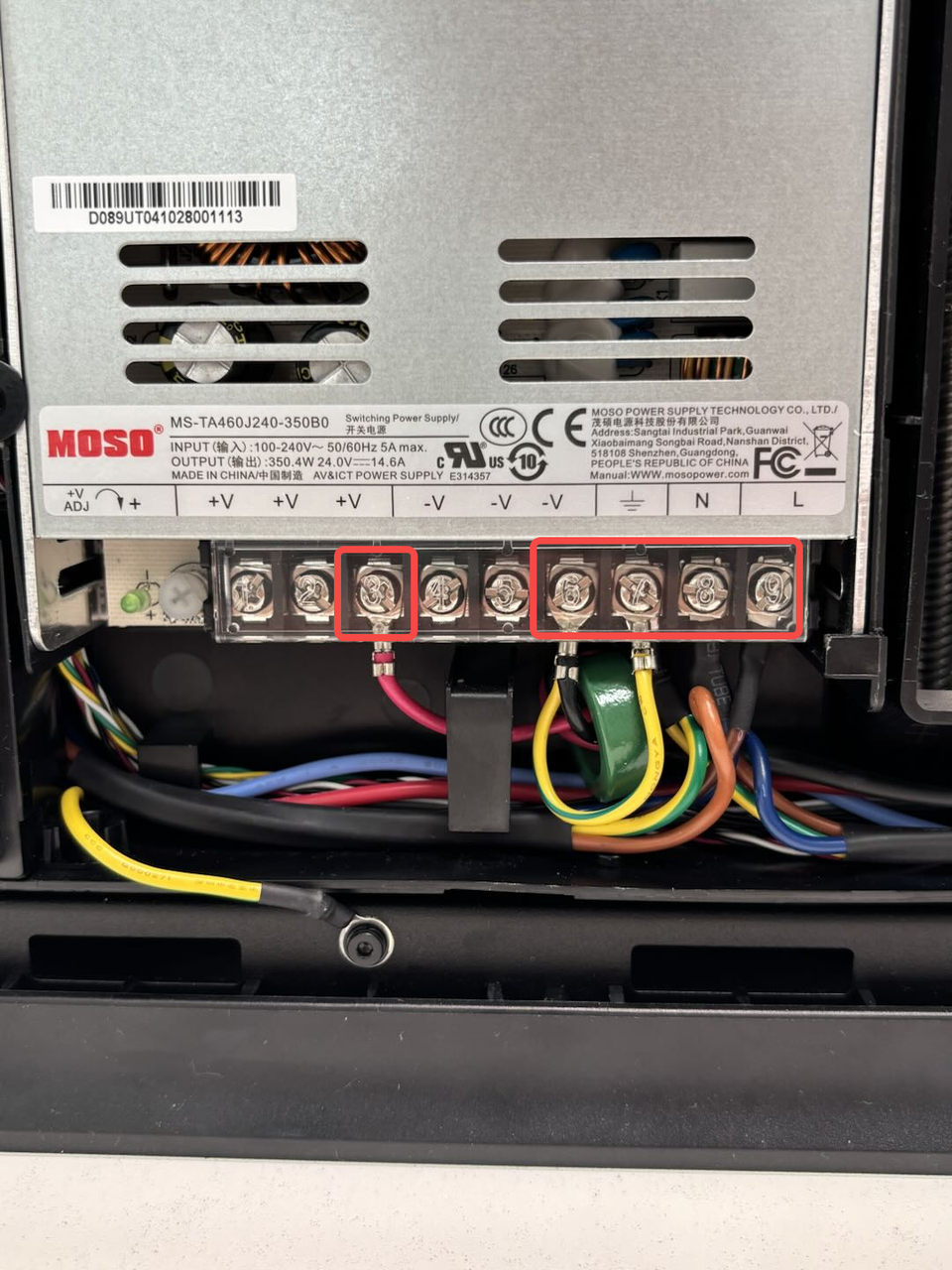

Conectá los cables a la fuente como se muestra en la imagen de abajo. Usá un destornillador Phillips para ajustar los tornillos y después asegurá la tapa protectora transparente.

Los colores de los cables, de izquierda a derecha, son:

• Rojo
• Amarillo-negro
• Amarillo (ambos cables amarillos van acá)
• Azul
• Marrón

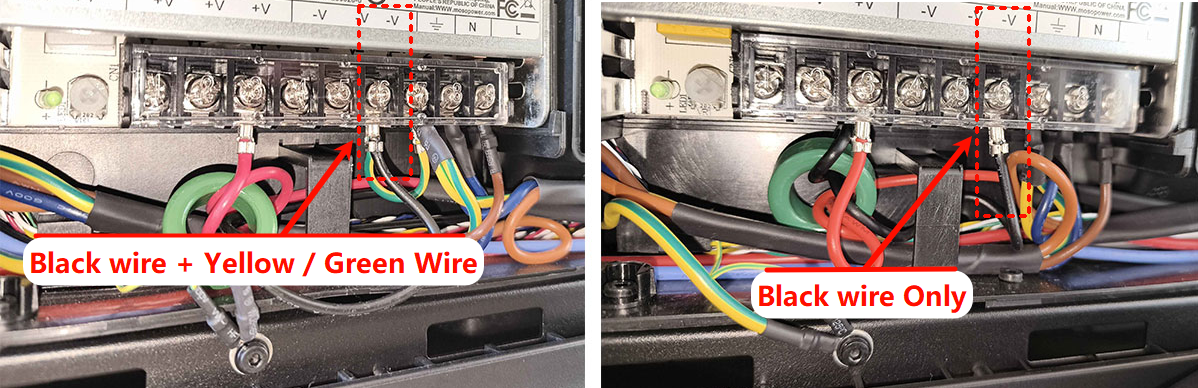

ℹ️ Nota: Algunas impresoras de la serie H2 tienen un cable negro y uno amarillo/verde crimpeados juntos en la terminal (-V). Otras versiones usan solo un cable negro. El montaje es el mismo en ambos casos.

Paso 3: Instalar el panel trasero

Podés consultar esta Wiki para instalar el panel trasero de la impresora: Reemplazar el panel trasero de la H2D

Verificar el funcionamiento

Conectá el cable de corriente y prendé la fuente. Hacé clic en "Self-test" en la pantalla. Si no aparecen avisos de error después de que termine la prueba, el reemplazo fue exitoso.

Si los problemas siguen, revisá todas las conexiones y probá de nuevo. Si el problema persiste, contactate con el equipo de soporte de Bambu Lab para recibir más ayuda.

Notas finales

Esperamos que esta guía detallada te haya sido de ayuda e información. Si no soluciona tu problema, por favor enviá un ticket técnico; vamos a responder tus preguntas y darte asistencia. Si tenés alguna sugerencia o comentario sobre esta Wiki, por favor dejá un mensaje en el área de comentarios. ¡Gracias por tu apoyo!
