Este artículo describe cómo reemplazar el ventilador de la placa MC en los modelos H2D, H2C y H2S. En esta guía usamos una H2D como ejemplo, pero los pasos de reemplazo son exactamente los mismos para la H2S y la H2C.
Ventilador de la placa MC
El ventilador de la placa MC está ubicado en el revestimiento izquierdo de la impresora y se usa para disipar el calor de la placa MC.

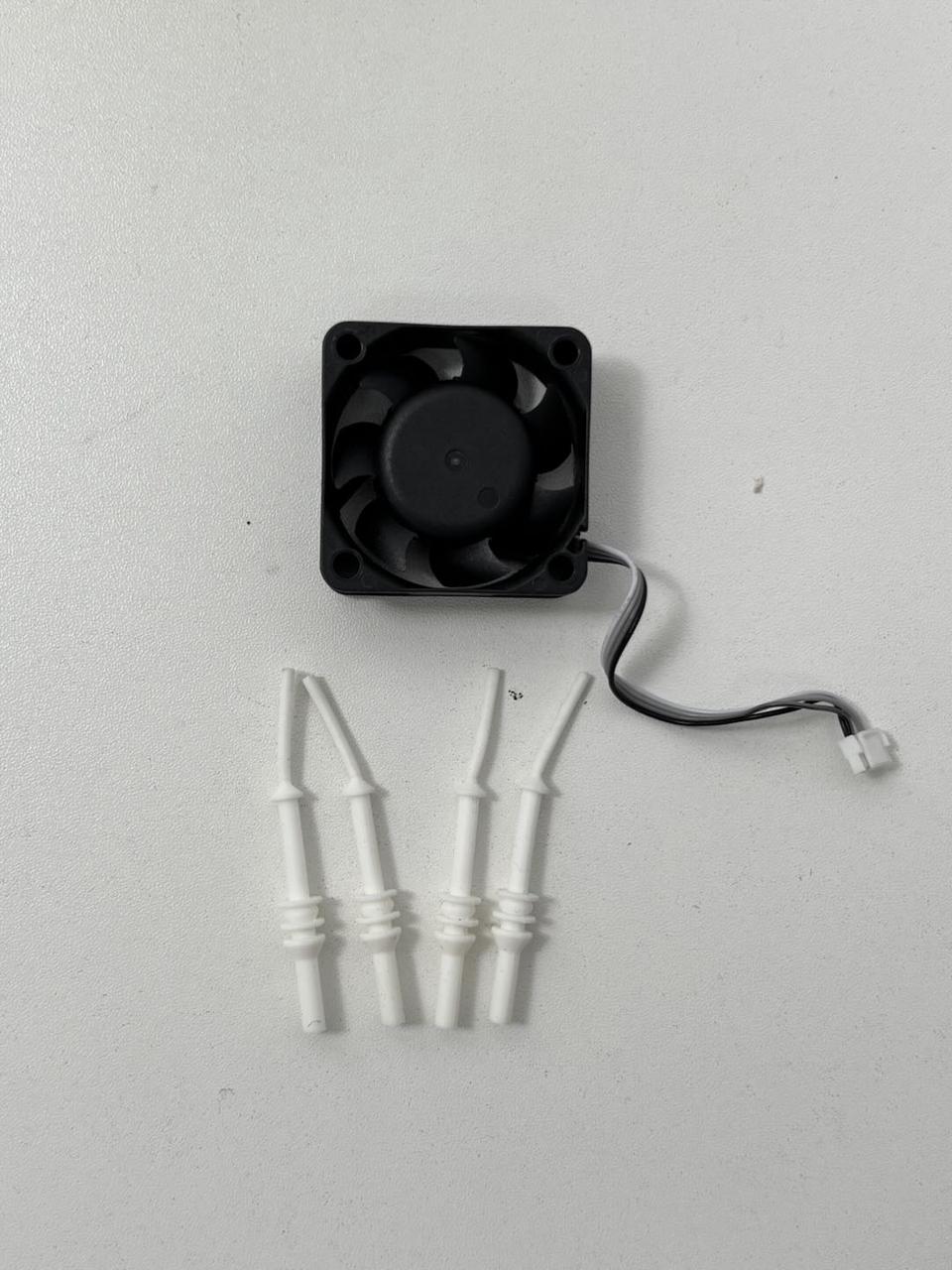

Los repuestos para el ventilador de la placa MC incluyen:
- 1 ventilador de la placa MC
- 4 tornillos blandos
Cuándo reemplazarlo
- El ventilador de la placa MC hace ruidos anormales.
- El ventilador de la placa MC no funciona correctamente.
Herramientas y materiales necesarios
- Ventilador de placa MC nuevo
- Llave Allen H2.0
- Llave Allen H1.5
- Pinzas (recomendadas para facilitar la instalación de los tornillos blandos)
Especificaciones y cantidades de tornillos (te recomendamos guardarlos bien para no perderlos):
BT3x8: Para fijar el panel trasero (12), el panel lateral izquierdo (3), la canaleta de purga (1) y la tapa de la placa AC (1).M3x3(diámetro de tuerca 10mm): Para fijar la puerta de vidrio frontal (4).BT3x16: Para fijar el ventilador auxiliar de capa (2).ST3x3: Para fijar el panel lateral izquierdo (2).ST3x8: Para el panel trasero (11).ST3x12: Para el soporte del porta-bobinas (2).
Aviso de seguridad
¡IMPORTANTE!
Es fundamental que apagues la impresora antes de hacer cualquier laburo de mantenimiento, incluyendo trabajar con la electrónica o los cables del cabezal. Laburar con la impresora prendida puede causar un cortocircuito, dañando los componentes electrónicos y generando un riesgo de seguridad.
Durante el mantenimiento, es posible que tengas que desarmar partes, incluyendo el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en corto si se tocan entre sí, con otros metales o con componentes electrónicos mientras el equipo sigue prendido.
Por lo tanto, desconectá siempre la impresora de la corriente antes de empezar. Si tenés alguna duda sobre cómo seguir esta guía, te recomendamos abrir un ticket técnico y vamos a hacer lo posible para responderte rápido y darte una mano.
Cómo sacar el ventilador de la placa MC
Paso 1: Sacá el panel trasero

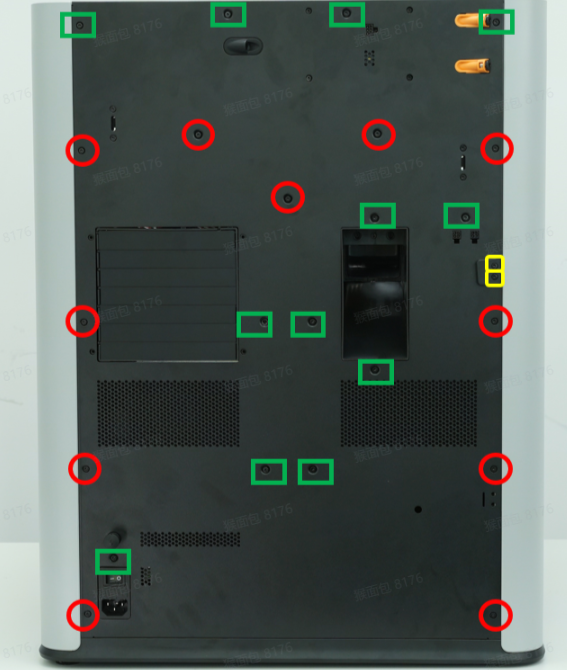

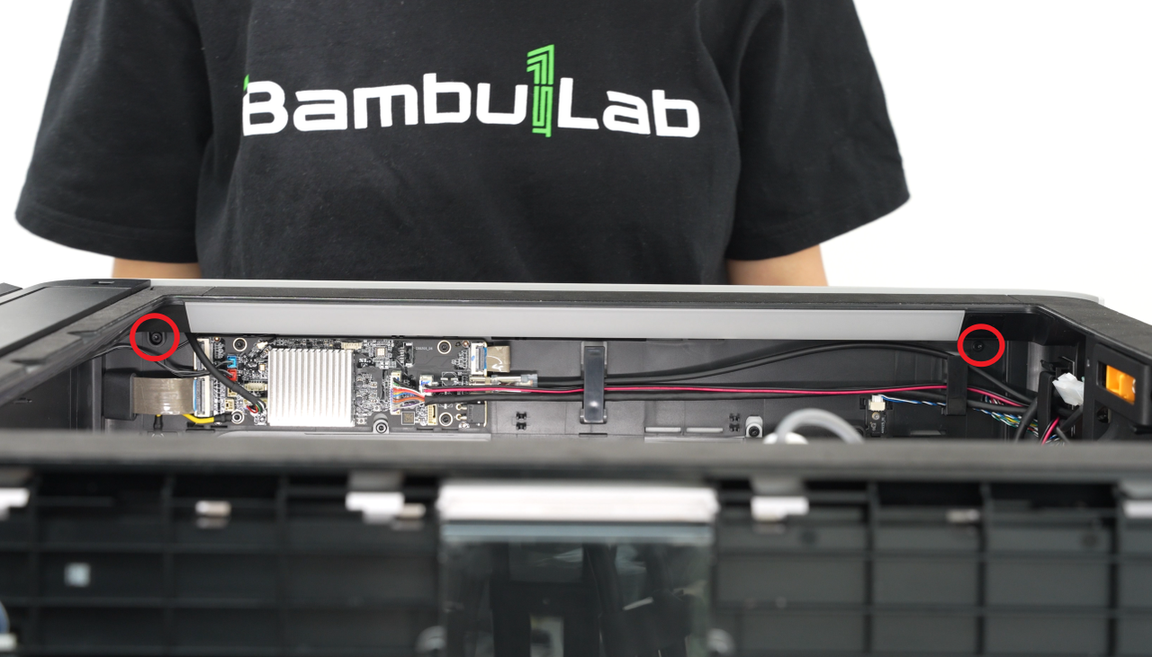

Para sacar el panel trasero de la impresora, fijate en la información correspondiente sobre cómo reemplazar el panel trasero de la H2D.
Paso 2: Sacá el panel lateral izquierdo

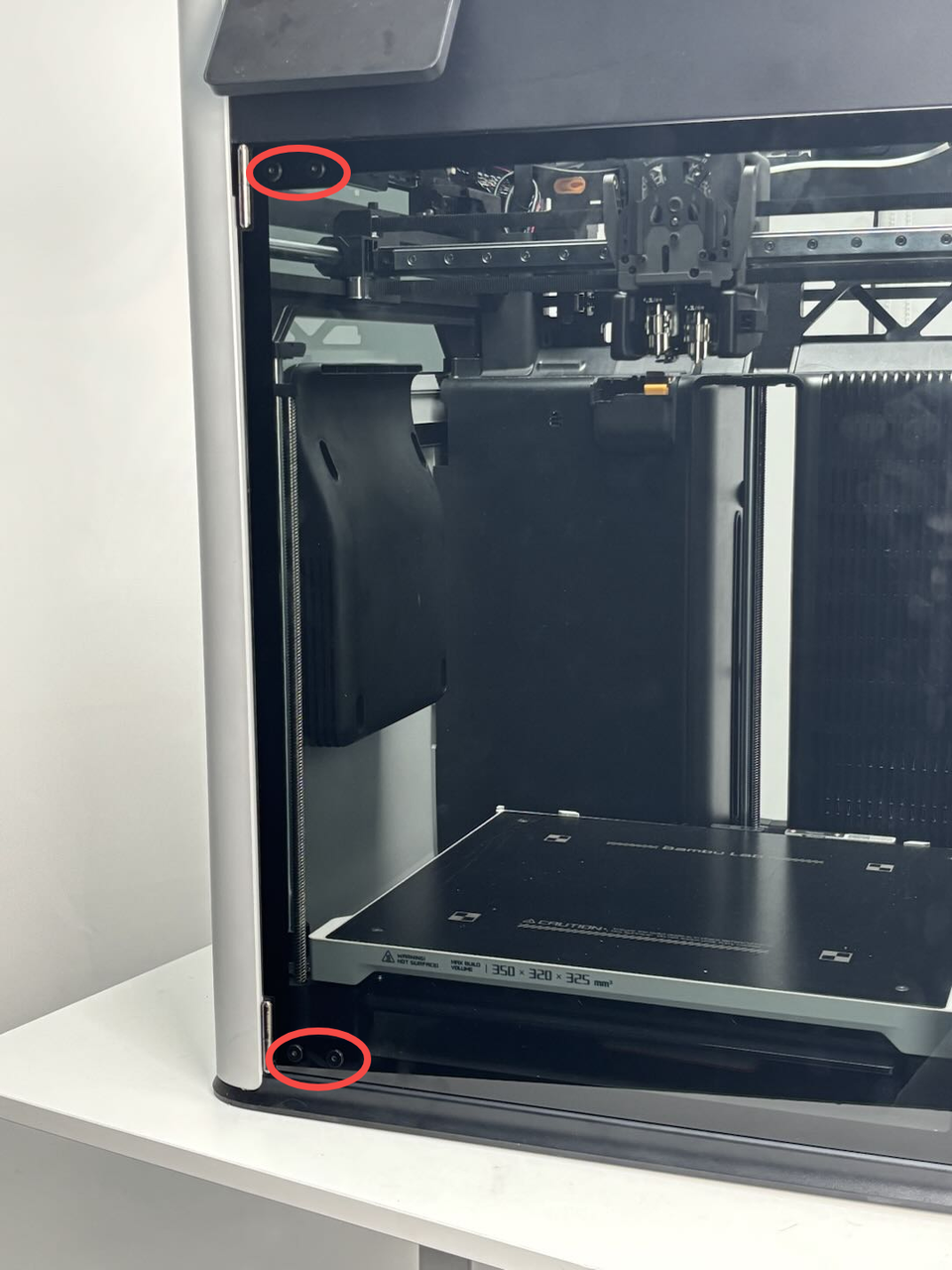

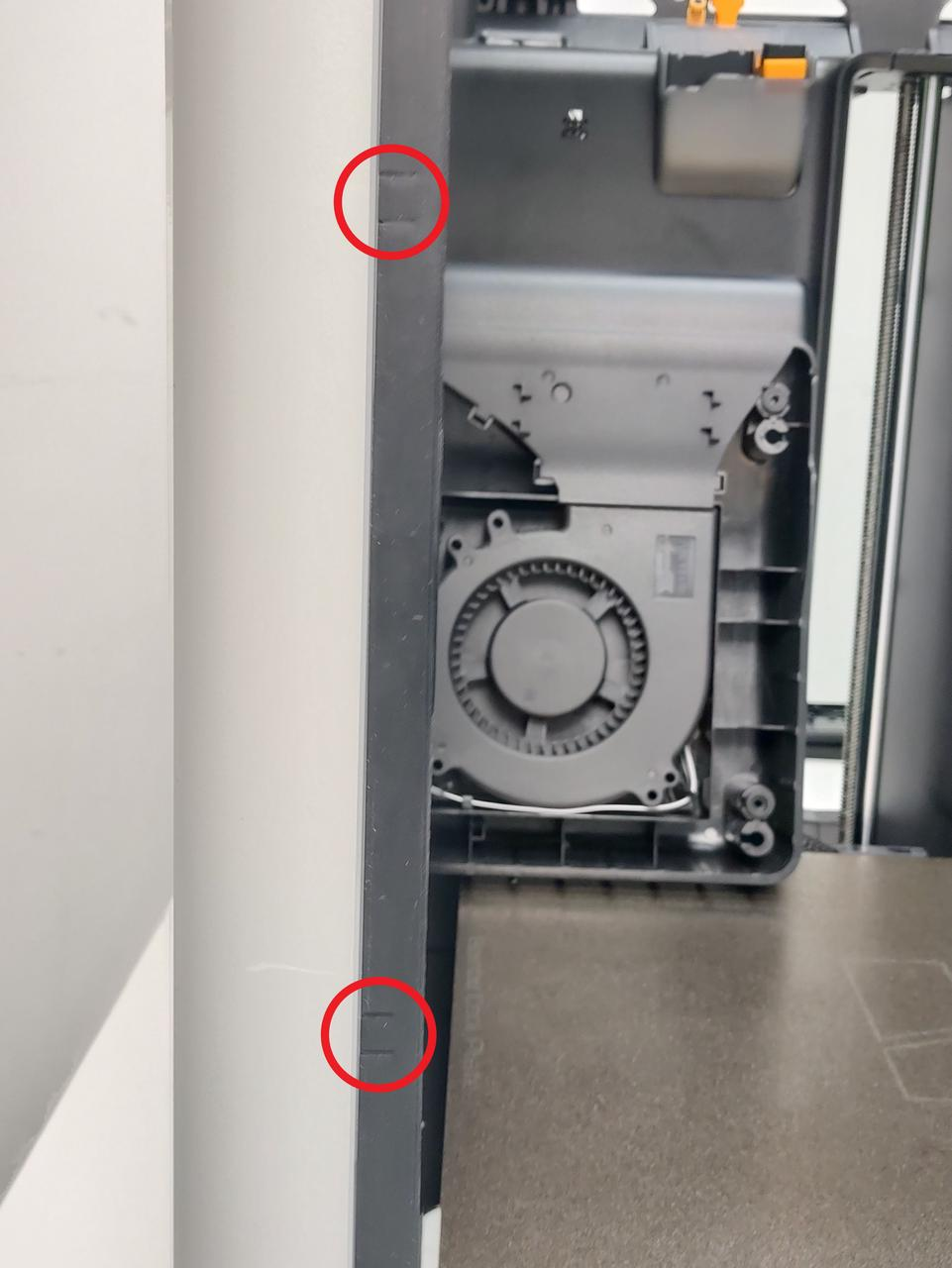

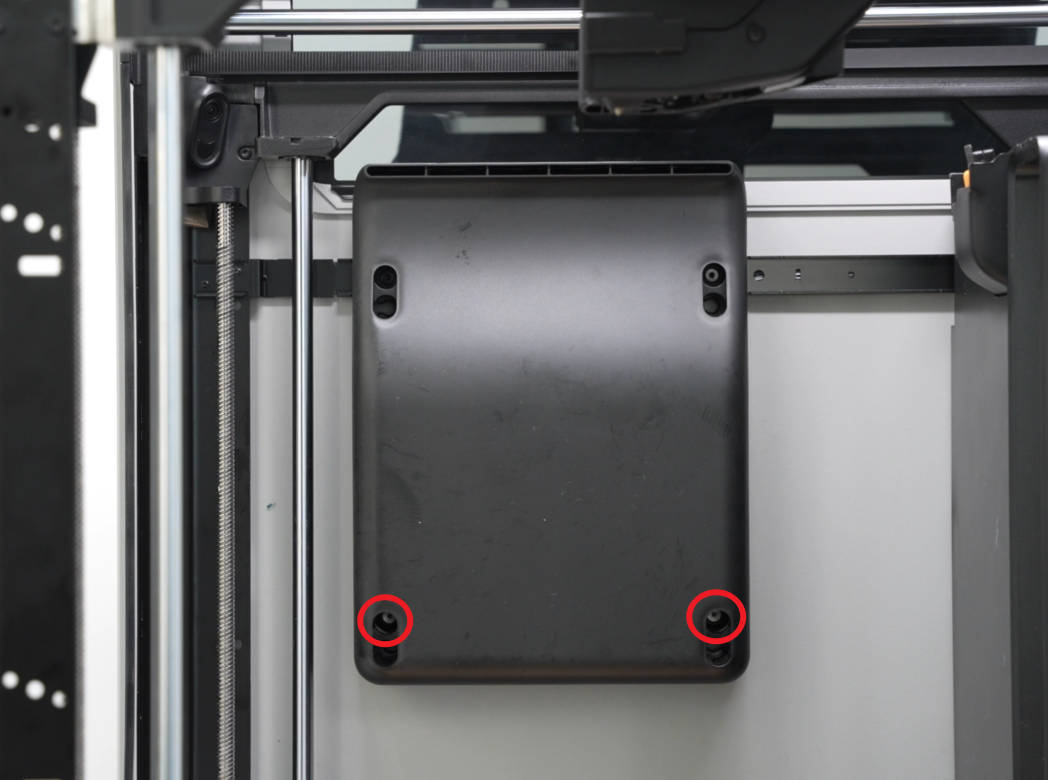

Podés consultar esta Wiki para sacar el panel lateral izquierdo: Reemplazo del panel lateral izquierdo/derecho de la H2D.
Paso 3: Sacá la canaleta de purga

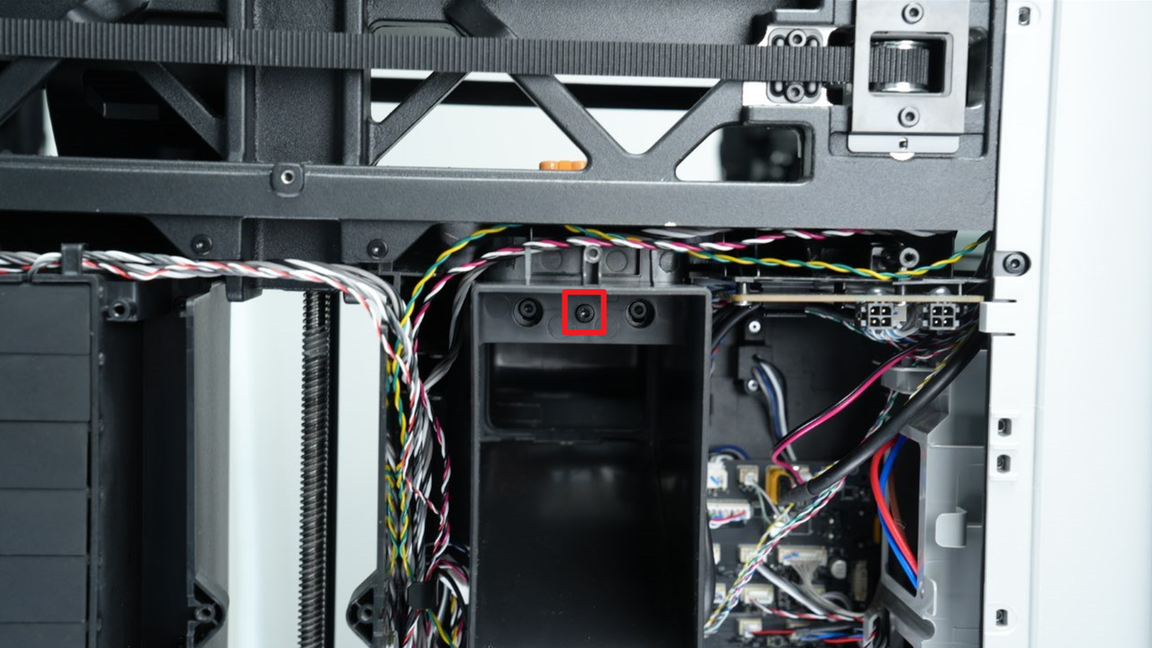

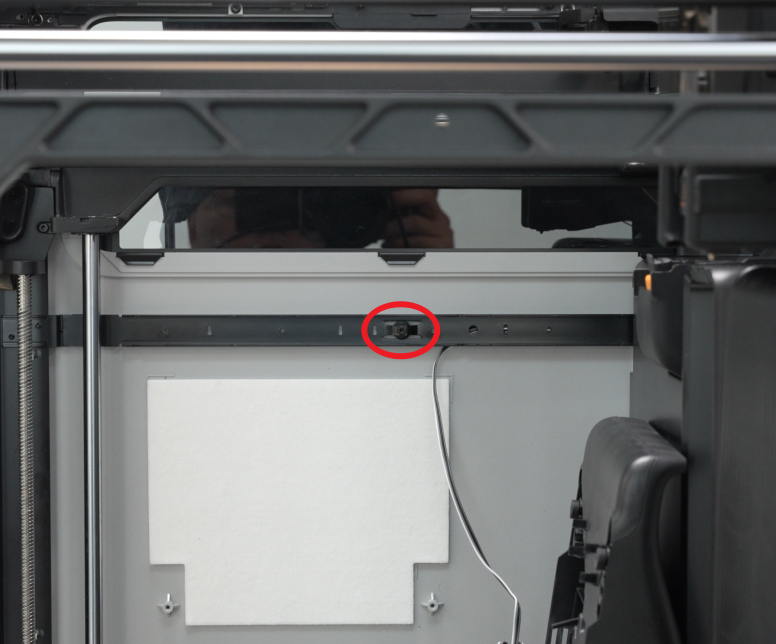

Usá una llave Allen H2.0 para sacar 1 tornillo (BT3x8), después tirala hacia abajo para sacarla hasta que veas los dos clips que la sujetan y retirá la canaleta de purga del todo.
Además de estar sujeta por los tornillos de arriba, la canaleta de purga tiene dos clips abajo que se enganchan al revestimiento.
Paso 4: Sacá la tapa de la placa AC

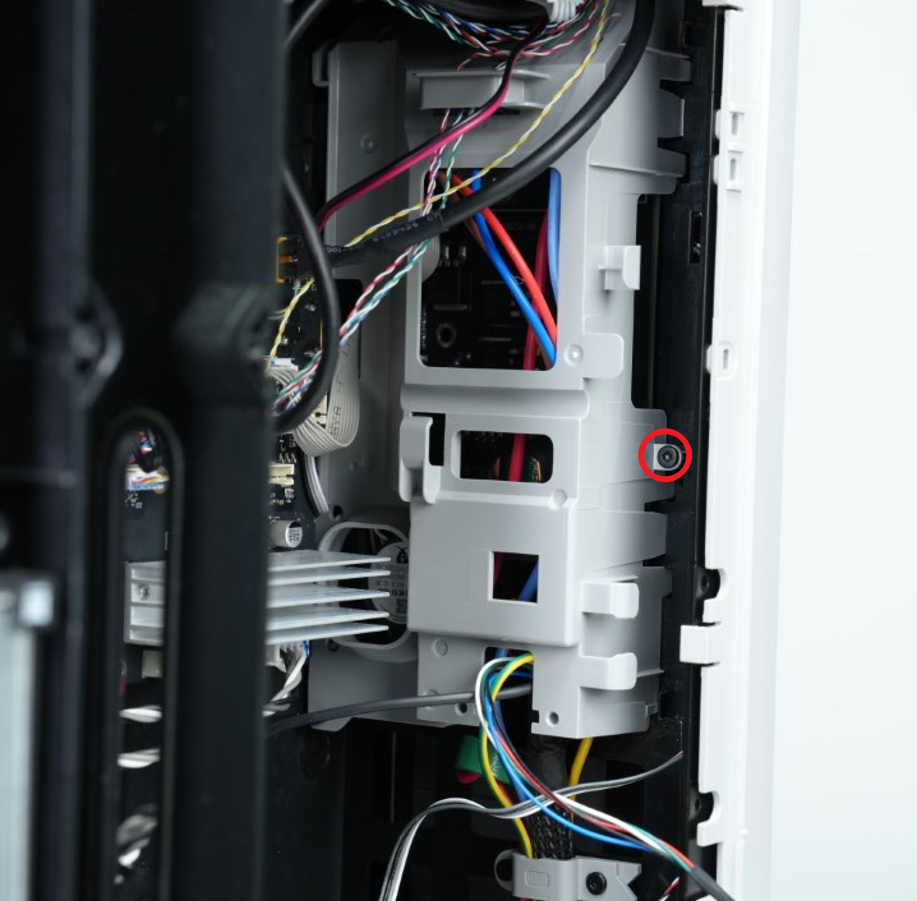

Desconectá de la placa MC los cuatro cables que se ven en el diagrama y sacalos de los clips de la tapa de la placa AC para que sea más fácil retirarla. Usá la llave Allen H2.0 para sacar el tornillo de seguridad (BT3x8). Sostené la tapa de la placa AC, presioná suavemente hacia adentro con el pulgar mientras tirás hacia afuera para soltar los dos clips; después sacá la tapa en diagonal.
Nota: Al sacar la tapa, tené cuidado de no enganchar los cables superiores ni el disipador de calor de la placa MC.
Paso 5: Sacá el ventilador de la placa MC

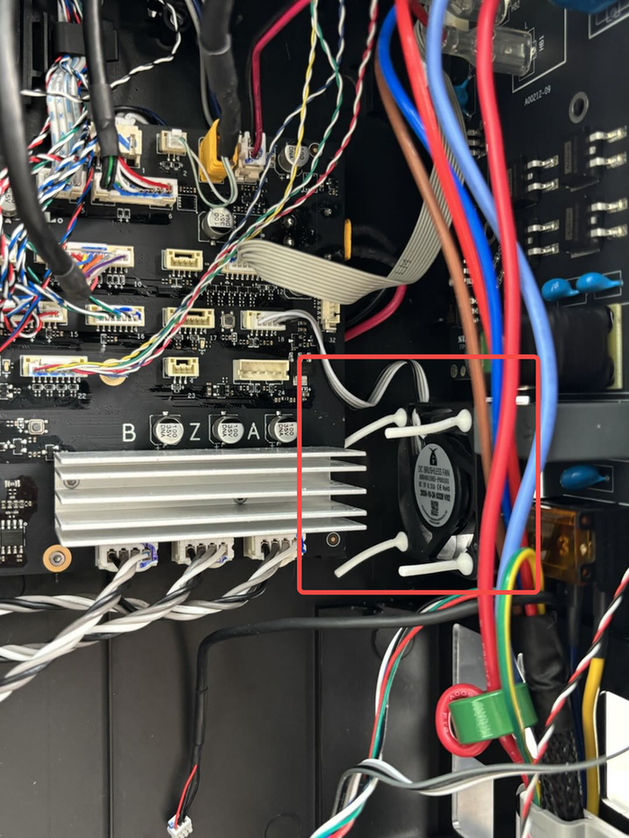

El ventilador está fijado al revestimiento interno con 4 tornillos blandos. Primero desconectá el ventilador de la placa MC y después tirá de los cuatro tornillos uno por uno desde el lado de afuera del revestimiento izquierdo para sacarlo.
Cómo instalar el ventilador de la placa MC
Paso 1: Instalá el ventilador nuevo
Primero, pasá los tornillos blandos por los agujeritos del revestimiento interno izquierdo desde afuera; después tirá de ellos para que queden bien calzados uno por uno.
Poné el lado de la etiqueta del ventilador nuevo mirando hacia adentro del lateral izquierdo y asegurate de que el cable del ventilador quede en la esquina superior izquierda. Primero pasá el tornillo blando superior izquierdo por el ventilador y tirá para que calce; después instalá el inferior izquierdo, el superior derecho y el inferior derecho en ese orden. Finalmente, conectá el cable del ventilador a la placa MC.
Paso 2: Instalá la tapa de la placa AC
Insertá la tapa en diagonal para no chocar con el disipador de la placa MC. Empujala hacia arriba cuidando que ningún cable quede apretado debajo:
- El cable del ventilador auxiliar y el del sensor hall del panel izquierdo tienen que quedar a la derecha de la tapa.
- El cable de la cama caliente y el del indicador de estado tienen que salir por la parte de abajo de la tapa.
- El cable MC-AC tiene que pasar por el agujerito del lado izquierdo de la tapa.
Alineá los dos clips externos de la placa AC con los agujeros correspondientes y calzalos. Usá la llave Allen H2.0 para ajustar el tornillo de seguridad (BT3x8). Volvé a conectar los cuatro cables a la placa MC y dejalos asegurados en los clips de la tapa.
Paso 3: Instalá la canaleta de purga
Alineá los dos clips de la parte de abajo de la canaleta con los agujeros del revestimiento. Calzala en su lugar asegurándote de que los clips traben bien y que la parte de arriba coincida con el agujero del tornillo. Ajustá el tornillo usando la llave Allen H2.0.
Nota: Al instalarla, fijate que ambos lados de la canaleta queden por fuera del revestimiento. Si quedan por dentro, no va a calzar bien.
Paso 4: Instalá el panel lateral izquierdo
Fijate en la Wiki sobre cómo instalar el panel lateral izquierdo de la H2D.
Paso 5: Instalá el panel trasero
Consultá la guía de la Wiki para las instrucciones de instalación del panel trasero de la H2D.
Verificación del funcionamiento
Conectá el cable de corriente y prendé la impresora. Corré el autodiagnóstico del equipo; si no aparecen errores, el reemplazo fue exitoso. De lo contrario, revisá todas las conexiones y probá de nuevo. Si el problema sigue, contactate con el soporte técnico de Bambu Lab.
Esperamos que esta guía detallada te haya servido. Si no soluciona tu problema, por favor abrí un ticket técnico y te vamos a ayudar. ¡Gracias por tu apoyo!
