Esta guía te muestra cómo sacar e instalar la unidad de palanca de liberación rápida para el módulo láser de 40W.
Unidad de palanca de liberación rápida
Esta unidad permite fijar los módulos de forma rápida. Lo que sigue muestra el proceso de desmontaje y montaje usando el módulo láser de 40W como ejemplo, pero esta guía también aplica para las unidades de palanca de liberación rápida tanto del módulo láser como del módulo de corte.
Lista de herramientas
- Llave Allen H2.0
Aviso de seguridad
Es fundamental que apagues la impresora antes de hacer cualquier laburo de mantenimiento, incluyendo tareas en la electrónica o los cables del cabezal. Laburar con la impresora prendida puede causar un cortocircuito, lo que deriva en daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la resolución de problemas, capaz necesites desarmar piezas, incluyendo el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o componentes electrónicos mientras la impresora sigue prendida. Esto puede terminar dañando la electrónica de la impresora y generar más problemas.
Por eso, es clave apagar la impresora y desenchufarla de la corriente antes de cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica, asegurando un mantenimiento seguro y efectivo. Si tenés dudas o preguntas sobre cómo seguir esta guía, abrí un ticket en nuestra página de soporte y vamos a hacer lo posible para responder rápido y darte la mano que necesites.
Guía de desmontaje

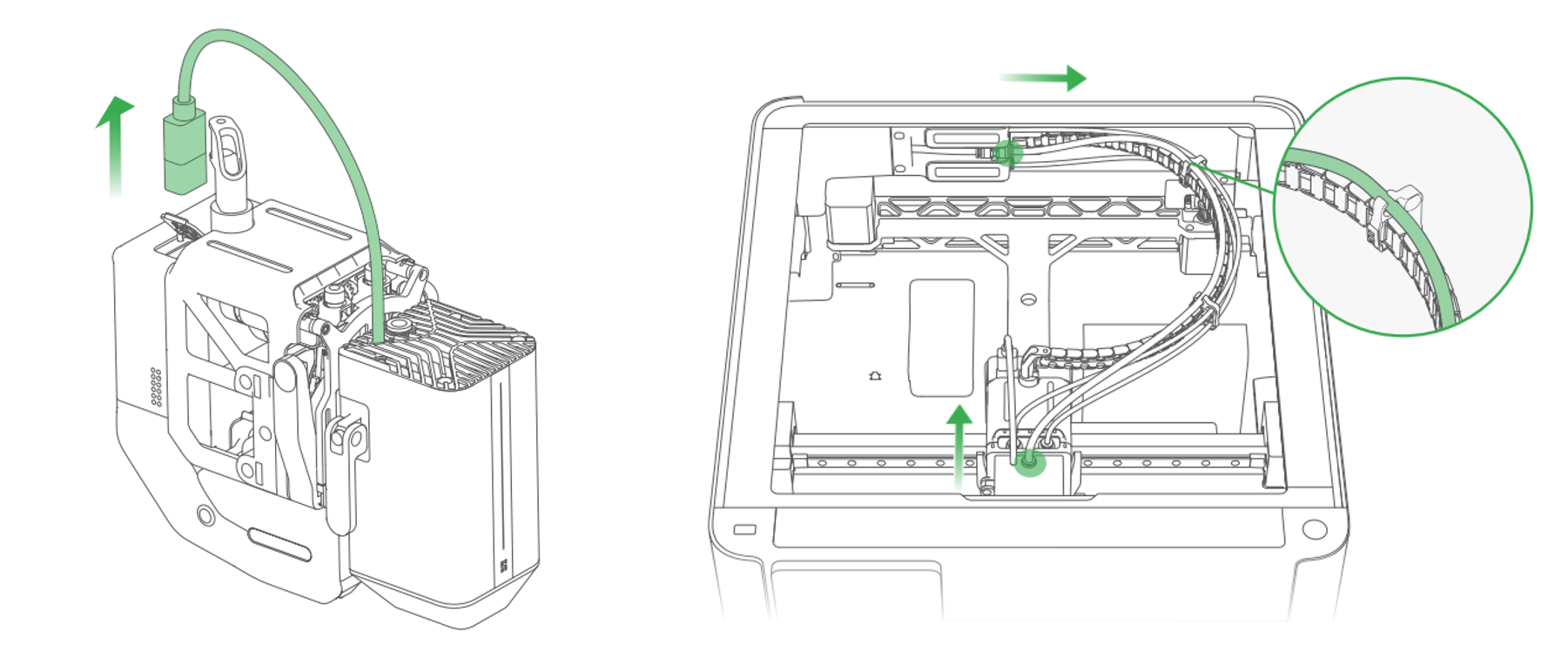

Paso 1. Desconectá el módulo láser del cabezal y de la impresora
Desconectá el conector del cabezal, después desconectá el tubo negro de asistencia de aire en el acople del módulo láser.

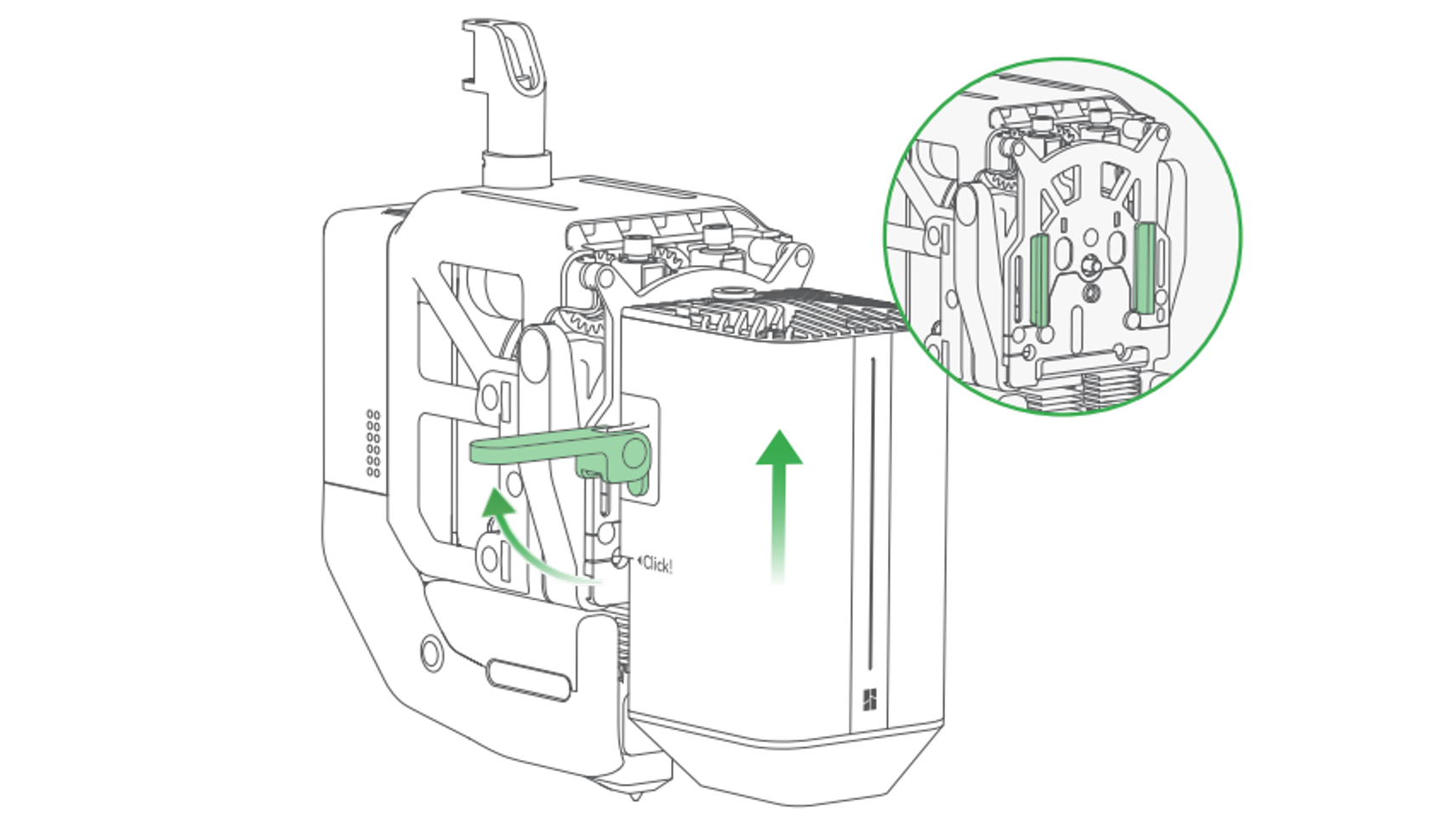

Paso 2. Destrabá la palanca de liberación rápida y sacá el módulo láser
Destrabá la palanca de liberación rápida. Después, deslizá el módulo todo hacia arriba para sacarlo.
Paso 3. Sacá la unidad de palanca de liberación rápida

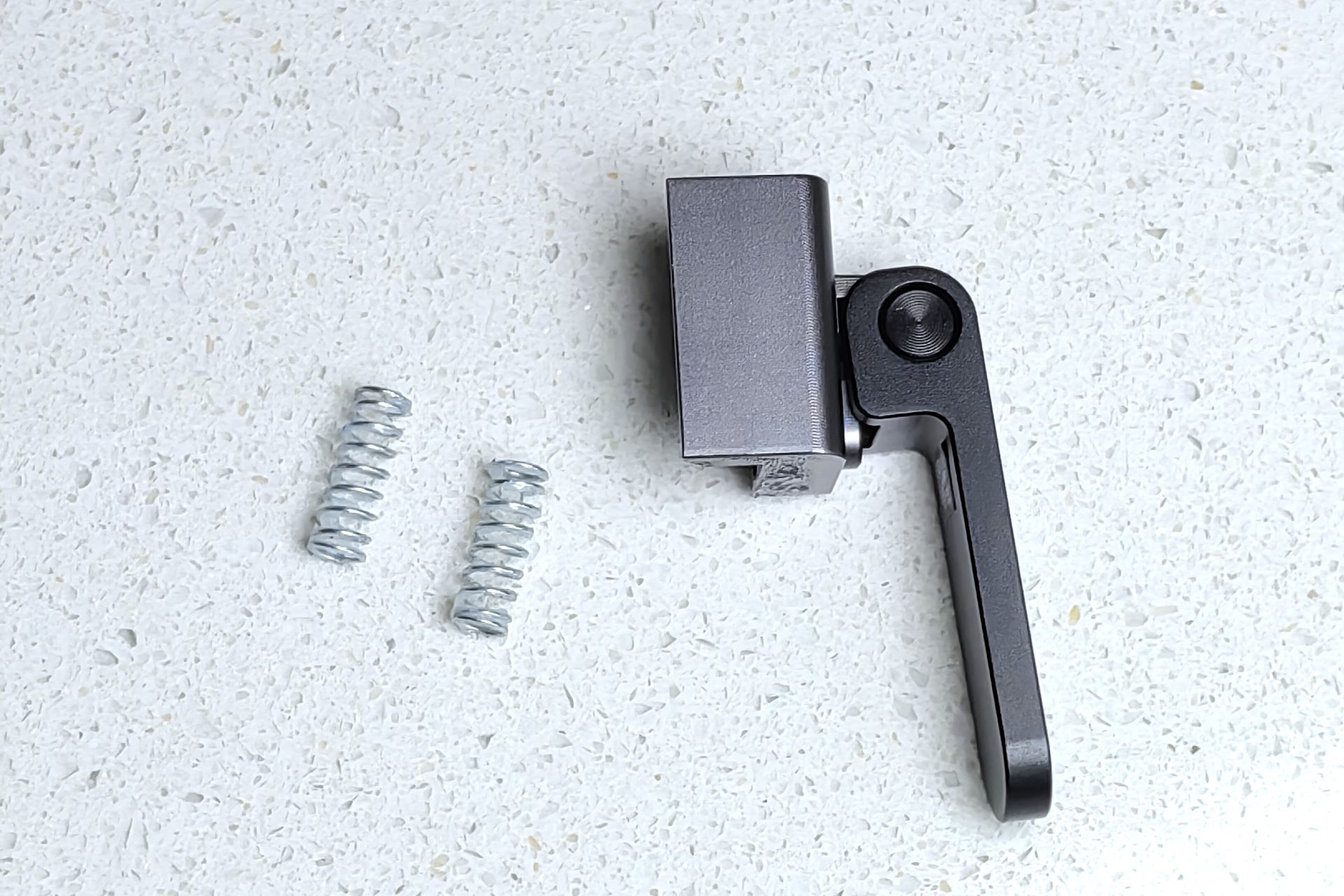

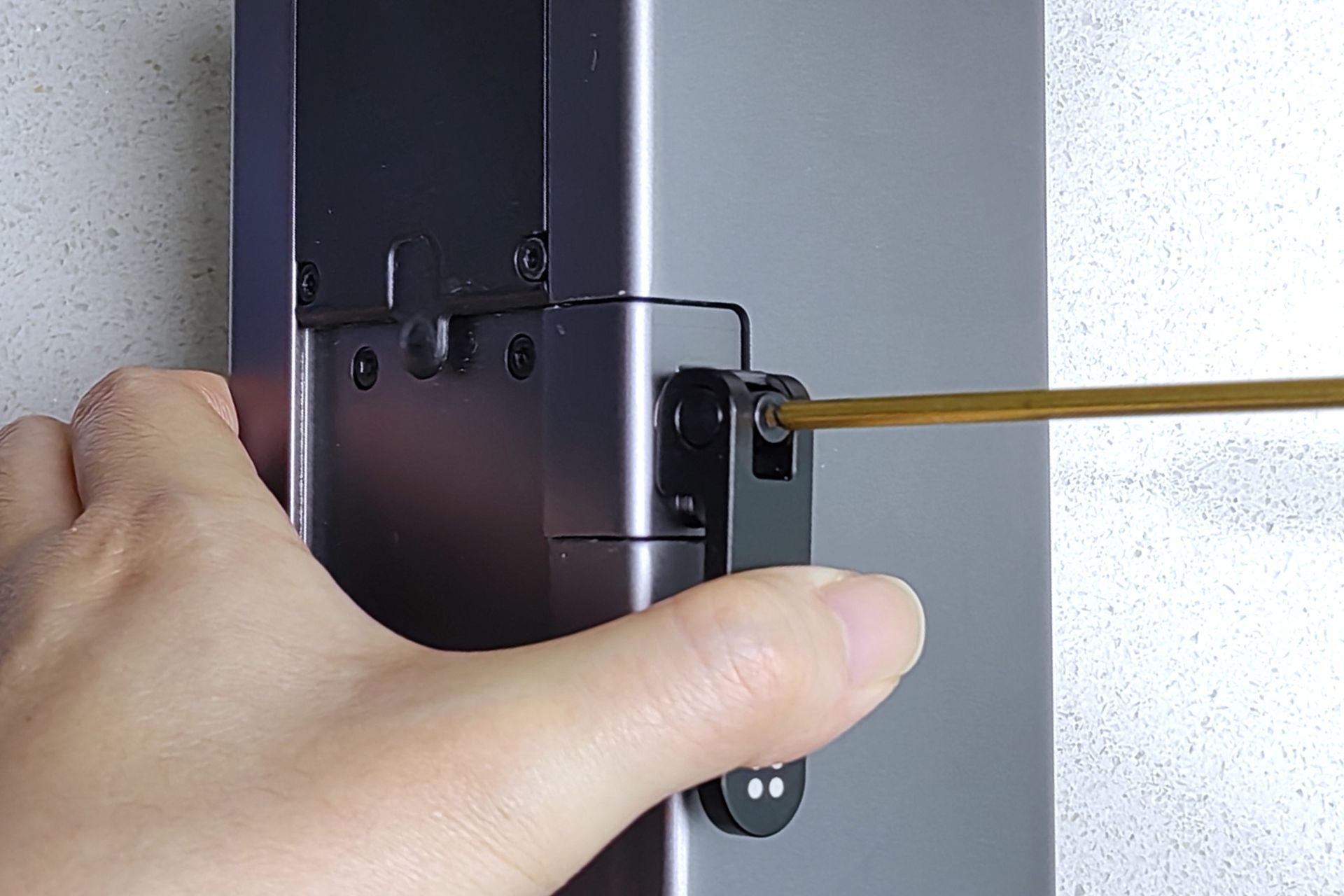

Empujá la palanca hacia abajo para que se vea el tornillo, aflojalo y retirá la unidad junto con los dos resortes.
Nota: Cuando saques el tornillo, apretá despacio y sostené la unidad para evitar que salte y se caiga.
Guía de montaje

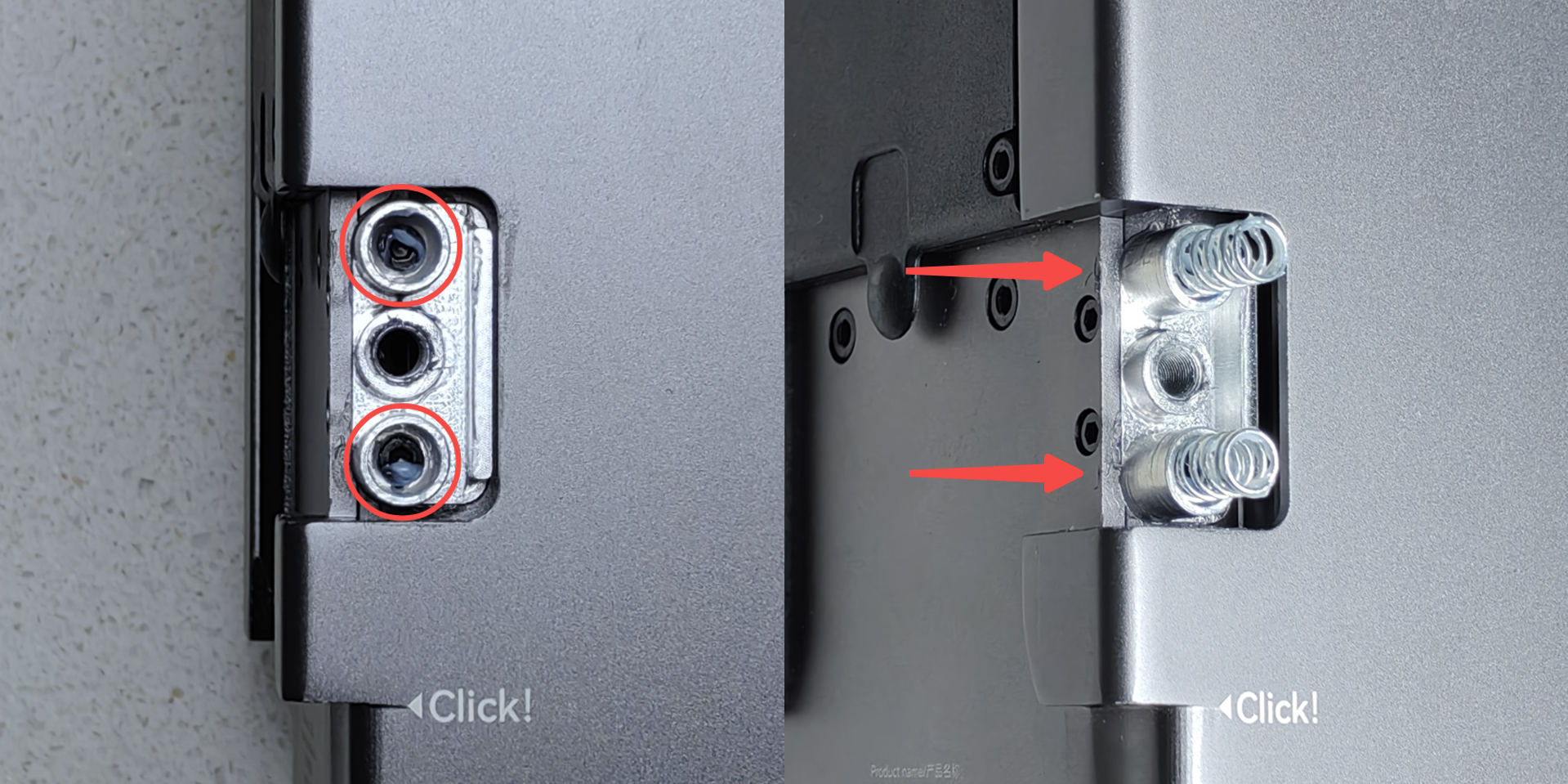

Paso 1. Ubicá los resortes
Poné los resortes en los dos agujeros de tope. Por favor, no limpies la grasa que traen los resortes.
Paso 2. Instalá la unidad de palanca de liberación rápida

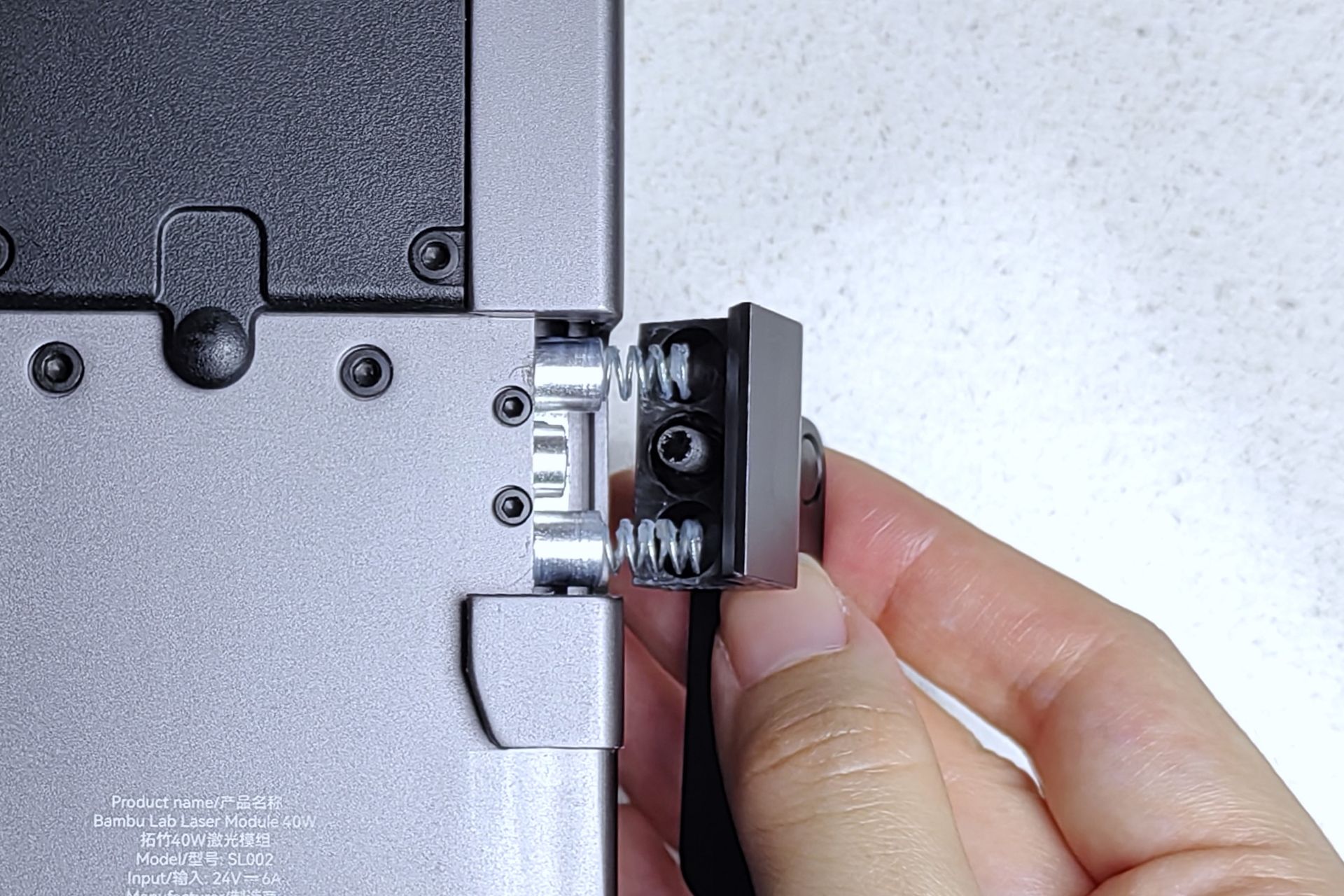

Alineá los agujeros de tope de la unidad con los resortes e instalá la pieza.

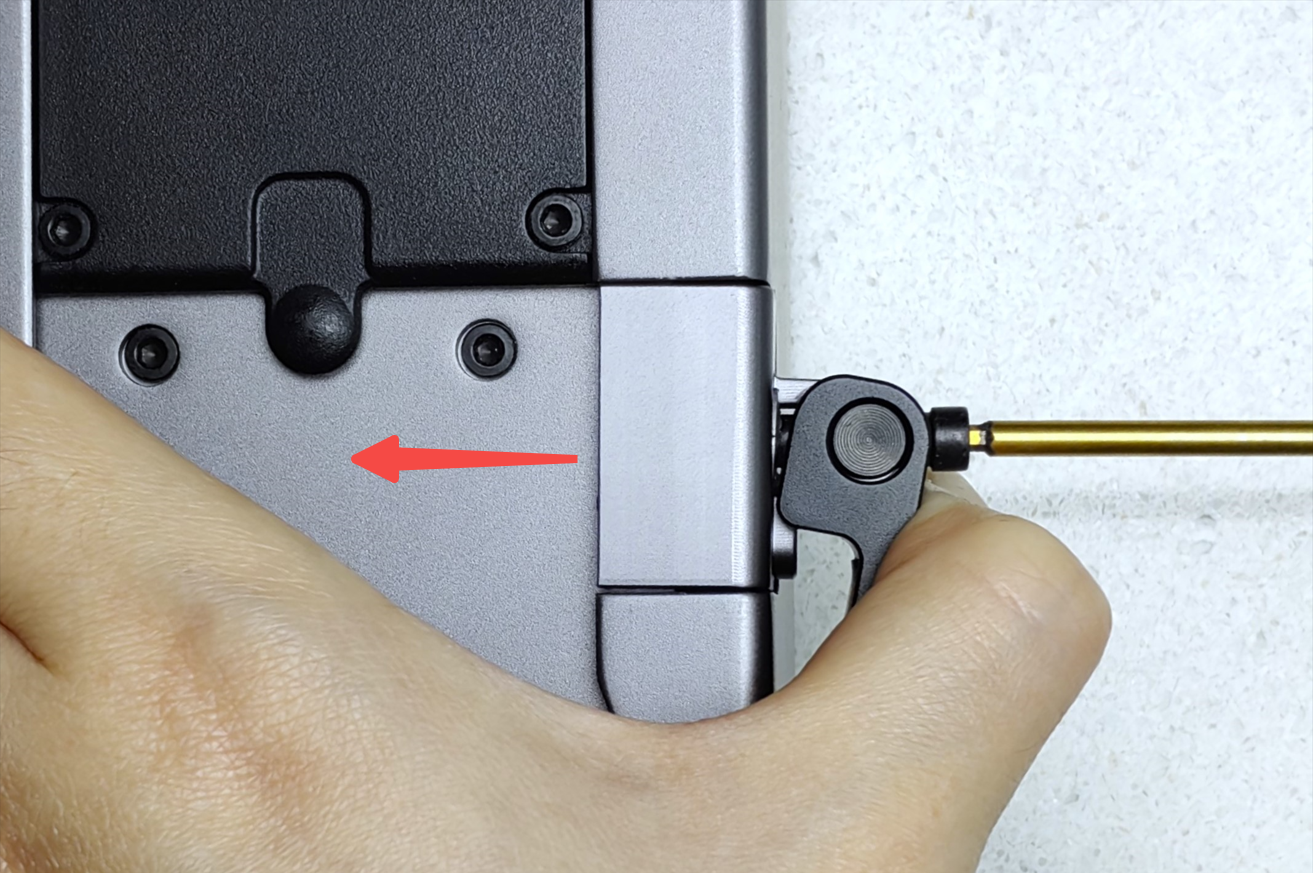

Presioná la unidad firmemente hacia abajo con la mano para que se vea el tornillo, y después ajustalo.
Nota: No hace falta ajustar los tornillos de más.
Paso 3. Verificá que todo haya quedado bien

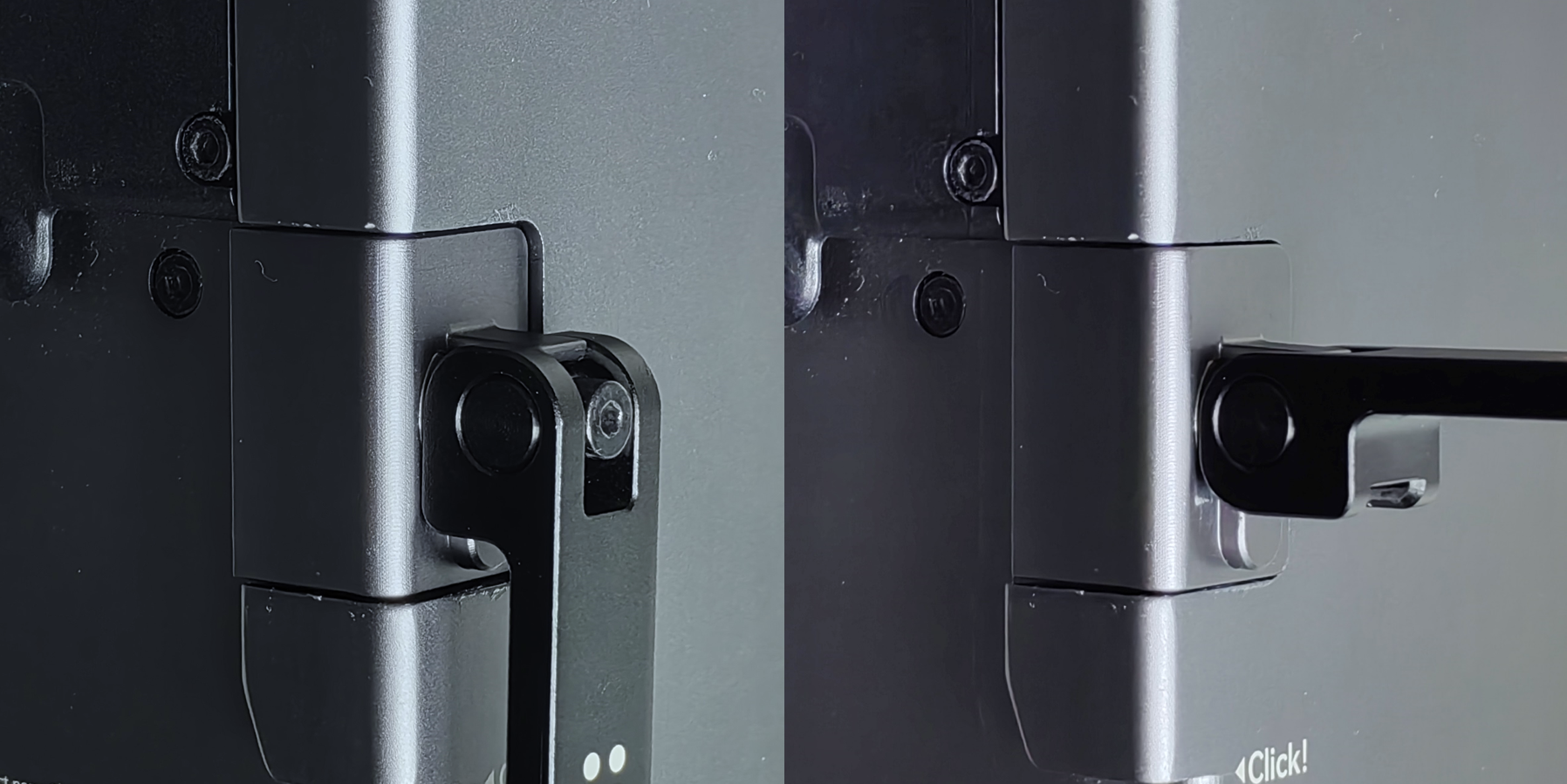

Unidad instalada correctamente:

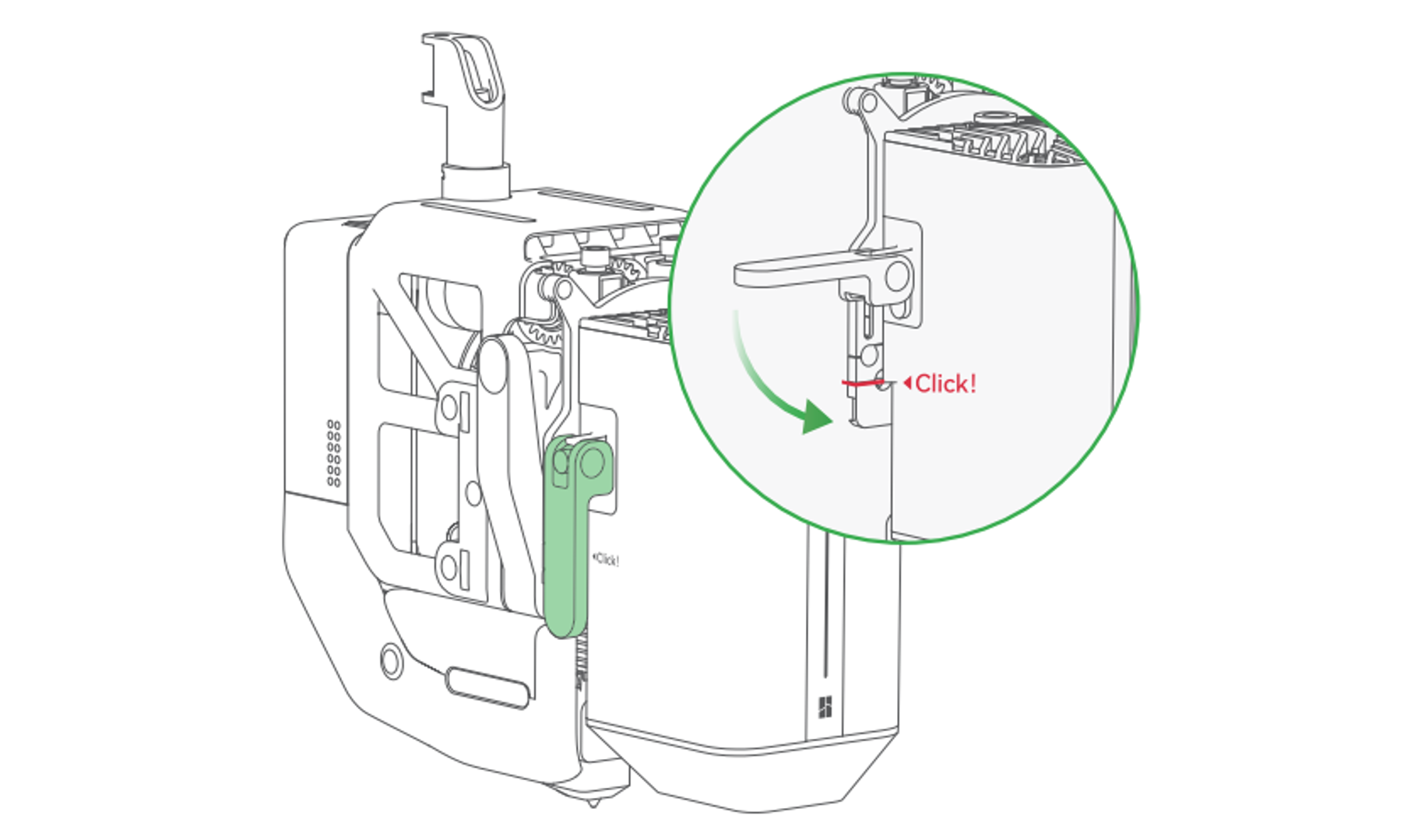

Deslizá el módulo hacia abajo por la guía del cabezal, asegurate de que la marca "Click" del módulo esté alineada con la ranura del cabezal. Después, empujá la palanca de liberación rápida hacia abajo para trabarla.
Para verificar, empujá el módulo láser trabado hacia arriba con la mano. Si no notás movimiento, la instalación fue un éxito. Si se siente flojo, el módulo no está bien calzado o capaz el tornillo no está lo suficientemente ajustado. Si no podés bajar la palanca para nada, lo más probable es que te hayas pasado ajustando los tornillos.
Notas finales
Esperamos que esta guía detallada te haya servido.
- Si esta guía no soluciona tu problema, por favor mandá un ticket técnico; vamos a responder tus dudas y darte una mano.
- Si tenés sugerencias o algún comentario sobre esta Wiki, dejanos un mensaje en la sección de comentarios. ¡Gracias por el aguante!
