Reemplazo del enchufe de alimentación de la serie H2

Este artículo describe cómo reemplazar el enchufe de alimentación de la serie H2.

Enchufe de alimentación

Nota: Esta página usa la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para la H2S y la H2C.

El enchufe de alimentación es un módulo instalado en la esquina inferior izquierda de la parte trasera de la impresora H2D. Incluye un enchufe de alimentación, un interruptor para controlar el encendido de la impresora y los cables para conectar la fuente de alimentación de la impresora, la placa AC y el cable de tierra.

Los repuestos para el enchufe de alimentación incluyen lo siguiente:

• Enchufe de alimentación *1
• Tornillo *1 (usado para fijar el interruptor de encendido)
• Tornillo *1 (usado para fijar el cable de tierra)

Cuándo usarlo

• El interruptor está dañado
• Los cables conectores están dañados
• Hay un falso contacto en el enchufe

Herramientas y materiales necesarios

• Nuevo enchufe de alimentación
• Llave Allen H2.0

Especificaciones y cantidades de tornillos involucrados en el reemplazo del enchufe de alimentación de la H2D (te recomendamos guardar bien los tornillos que saques para evitar que se pierdan):

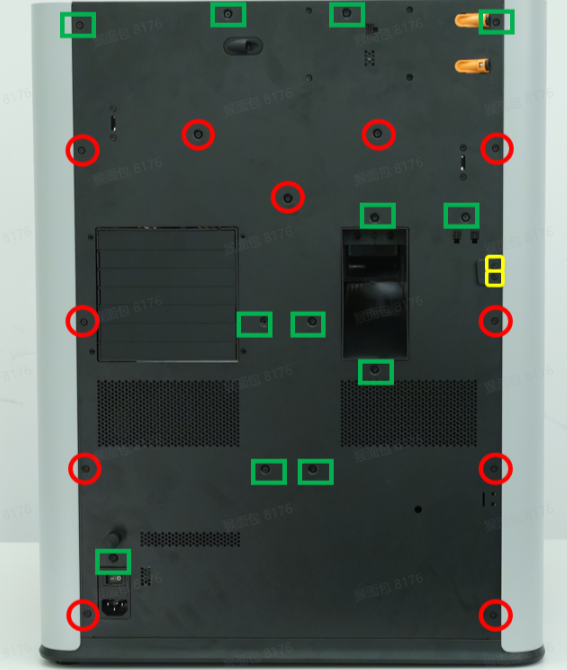

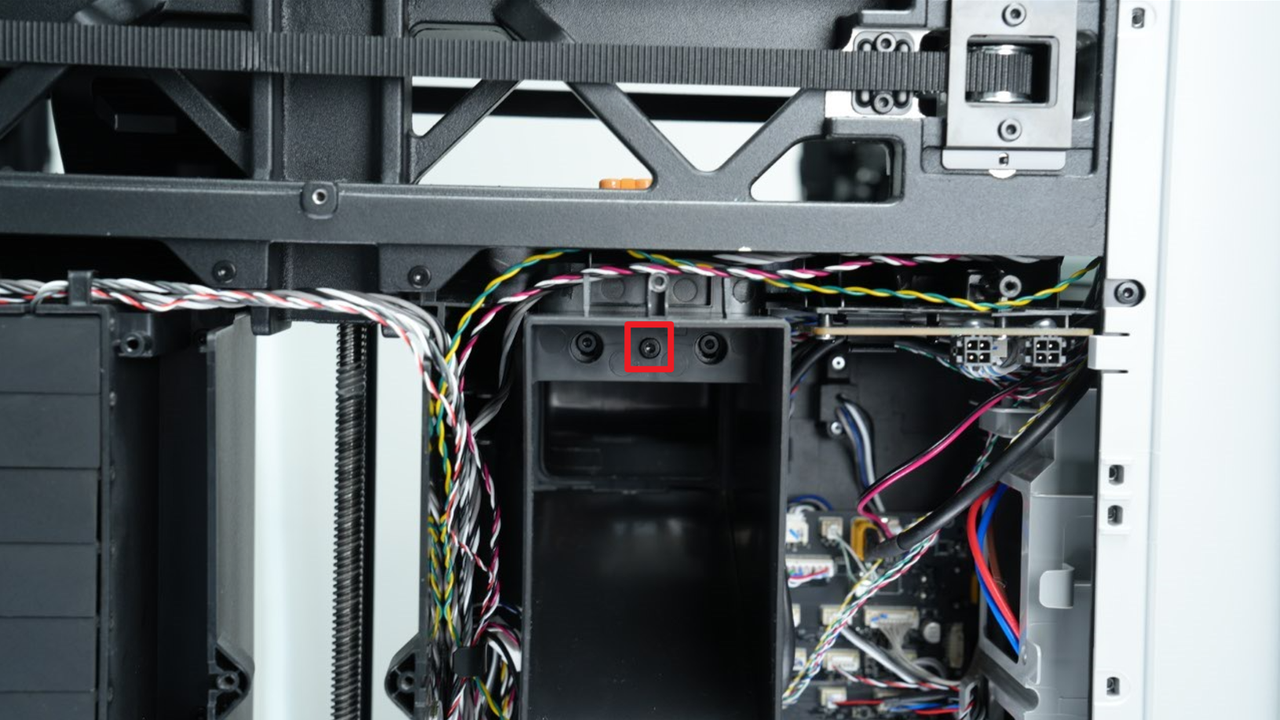

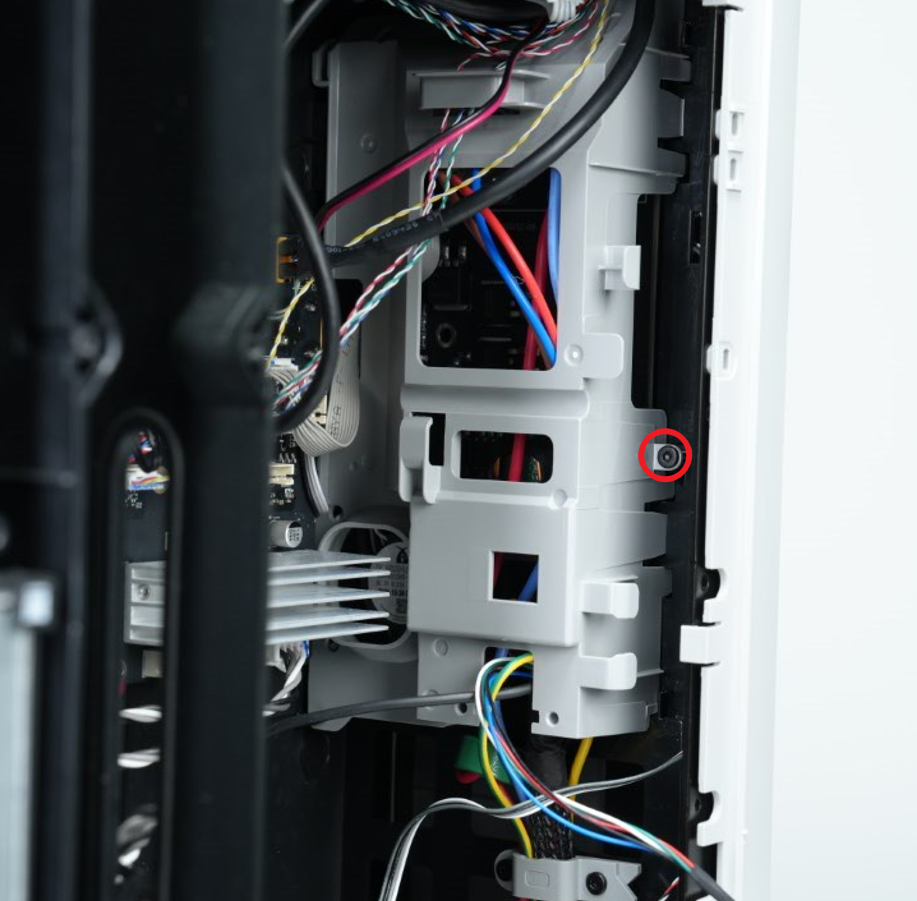

• BT3x8: Fijar el panel trasero (marcado con el cuadrado verde) [Cant: 12], fijar la canaleta de purga [Cant: 1], fijar el enchufe de alimentación [Cant: 1], fijar la tapa de la placa AC [Cant: 1].
• ST3x8: Fijar el panel trasero (marcado con el círculo rojo) [Cant: 11], fijar el enchufe de alimentación [Cant: 1].
• ST3x12: Fijar el soporte del porta-bobinas (marcado con el cuadrado amarillo) [Cant: 2].
• BT3x12: Fijar el clip de cable [Cant: 2].
• STW3x5: Fijar el cable de tierra (marcado con el círculo rojo) [Cant: 1].

Advertencia de seguridad

¡IMPORTANTE!

Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluyendo trabajos en la electrónica de la impresora y los cables del tool head. Realizar tareas con la impresora encendida puede provocar un cortocircuito, lo que derivaría en daños electrónicos y riesgos de seguridad.

Durante el mantenimiento o la resolución de problemas, es posible que tengas que desmontar piezas, incluido el hotend. Esto expone cables y componentes eléctricos que podrían entrar en cortocircuito si hacen contacto entre sí, con otro metal o con componentes electrónicos mientras la impresora sigue encendida. Esto puede dañar la electrónica de la impresora y causar problemas adicionales.

Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y eficaz. Si tenés alguna duda o pregunta sobre cómo seguir esta guía, te recomendamos enviar un ticket técnico sobre tu problema y haremos lo posible para responder rápido y darte la asistencia que necesites.

Quitar el enchufe de alimentación

Paso 1: Quitar el panel trasero / canaleta de purga / tapa de la placa AC

Podés consultar esta Wiki para quitar lo siguiente en orden:

• Panel trasero
• Canaleta de purga
• Tapa de la placa AC

Como el reemplazo del enchufe de alimentación no requiere desmontar la placa AC, podés ignorar los pasos relacionados con el reemplazo de dicha placa.

Paso 2: Quitar el enchufe de alimentación

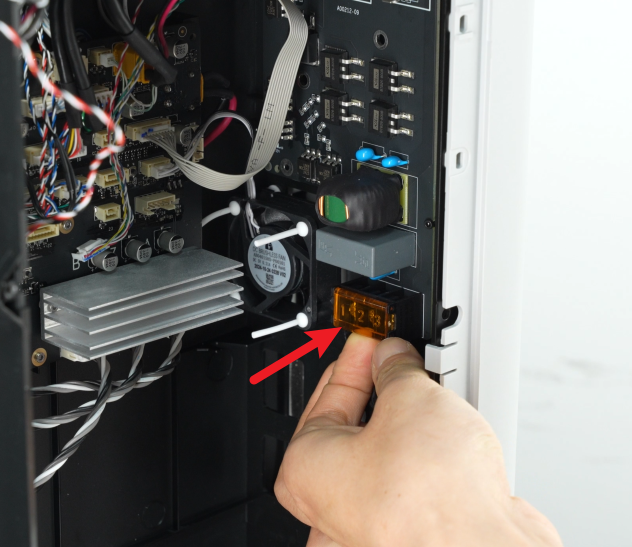

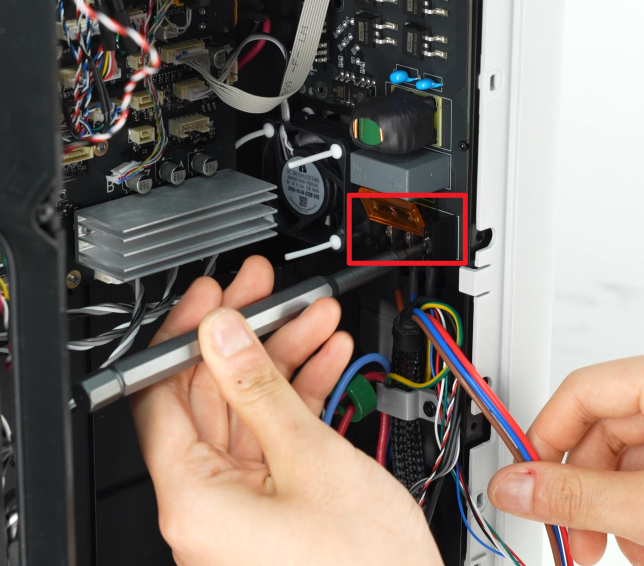

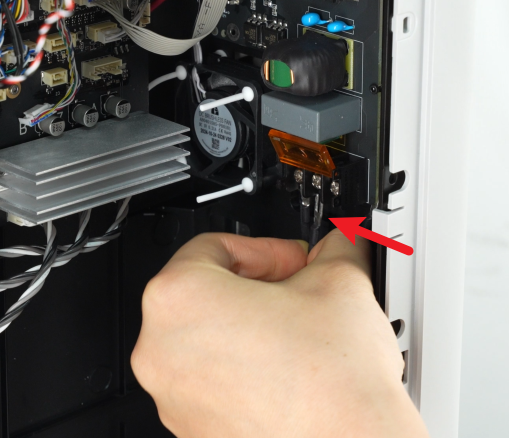

Levantá la tapa protectora del cable de alimentación, luego usá un destornillador Phillips para aflojar los tornillos y tirá de los 3 cables de alimentación hacia abajo.

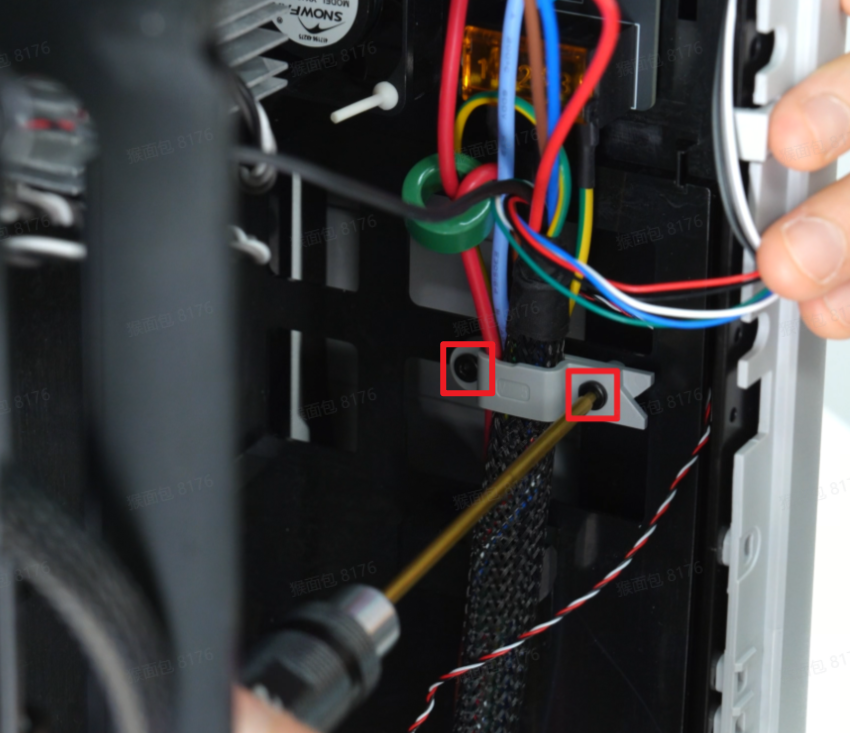

Usá una llave Allen H2.0 para aflojar los 2 tornillos de fijación (BT3x12) del clip de cable. Abrí el clip de cable en el revestimiento interior izquierdo y retirá el cable del enchufe de alimentación del clip.

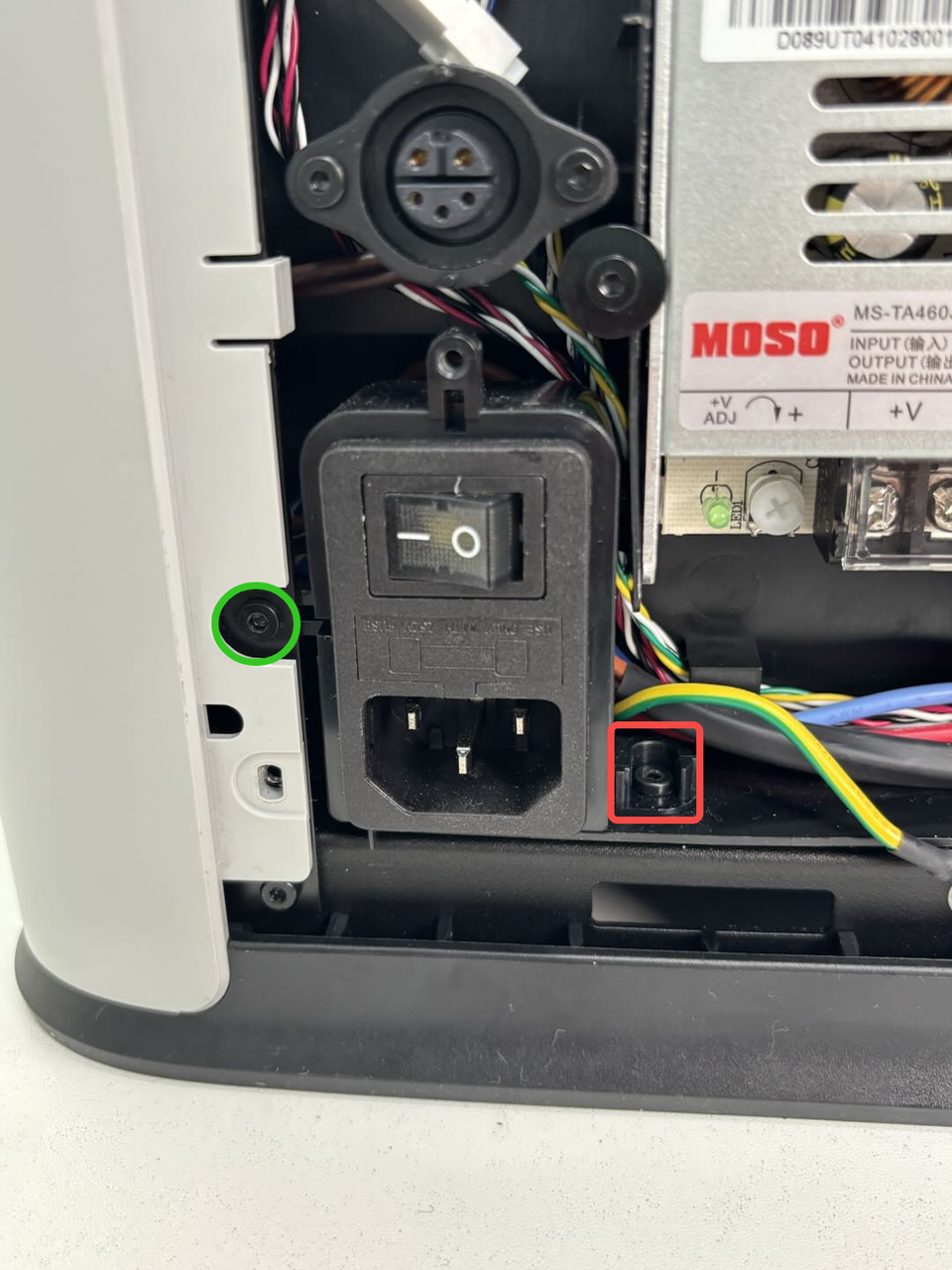

Usá una llave Allen H2.0 para aflojar los 2 tornillos de fijación del enchufe de alimentación (cuadrado rojo: ST3x8; círculo verde: BT3x8). Incliná el enchufe de alimentación y sacalo del revestimiento interior, luego presioná el clip para desconectarlo de la base de la llave de seguridad de encendido.

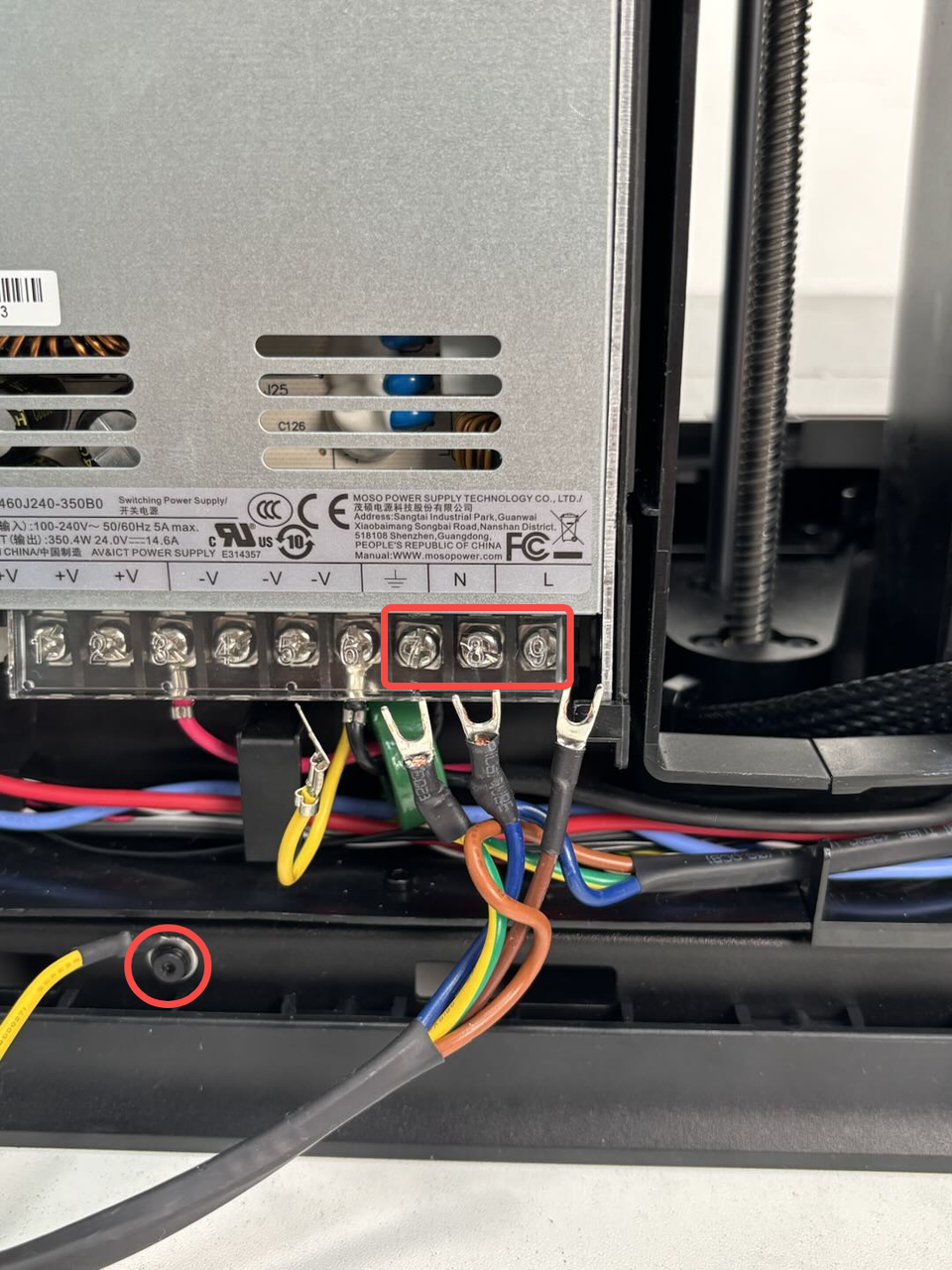

Levantá la tapa protectora transparente debajo de la fuente de alimentación. Usá un destornillador Phillips para aflojar los 3 tornillos que se muestran en la imagen, tirá de los cables hacia abajo y usá una llave Allen H2.0 para aflojar un tornillo del cable de tierra (STW3x5). Finalmente, retirá los cables del clip.

Instalar el enchufe de alimentación

Paso 1: Instalar el enchufe de alimentación

Volvé a conectar el enchufe de alimentación a la base de la llave de seguridad. Incliná el enchufe de alimentación e insertalo (el agujero del tornillo a la izquierda debe quedar detrás del poste). Usá una llave Allen H2.0 para apretar los 2 tornillos de fijación (cuadrado rojo: ST3x8; círculo verde: BT3x8).

Acomodá bien los cables e insertalos en los clips del revestimiento interior. Conectá el cable del enchufe a la fuente de alimentación, apretá los tornillos con un destornillador Phillips y asegurá la tapa protectora. Luego, usá una llave Allen H2.0 para apretar un tornillo del cable de tierra (STW3x5).

Asegurá el cable del enchufe debajo del clip y apretá los 2 tornillos de fijación (BT3x12) para el clip de cable dentro del revestimiento interior izquierdo. Finalmente, conectalo a la placa AC, apretá los tornillos con un destornillador Phillips y asegurá la tapa protectora.

Paso 2: Instalar la tapa de la placa AC / canaleta de purga / panel trasero

Podés consultar la siguiente Wiki para instalar en orden:

• Tapa de la placa AC
• Canaleta de purga
• Panel trasero

Verificar el funcionamiento

Prendé la impresora y comprobá si enciende normalmente.

Notas finales

Esperamos que esta guía detallada te haya sido de ayuda e información.

Si esta guía no resuelve tu problema, por favor mandá un ticket técnico; vamos a responder tus preguntas y darte asistencia. Si tenés alguna sugerencia o comentario sobre esta Wiki, por favor dejá un mensaje en el área de comentarios. ¡Gracias por tu apoyo y atención!
