En este artículo te explicamos cómo reemplazar la correa XY de la H2D.
Contenidos de la página
- Correa XY
- Cuándo usar
- Herramientas y materiales necesarios
- Aviso de seguridad
- Sacar la correa XY
- Instalar la correa XY
- Verificar el funcionamiento
- Notas finales
Nota: Esta página usa la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para la H2C.
Correa XY
La correa XY que usa la impresora 3D H2D tiene un largo de 1824 mm y un ancho de 9 mm. En total hay dos correas de extremo abierto que conectan el motor XY al cabezal de herramientas y controlan su movimiento en los ejes X e Y.
Esta guía ofrece el método de desarmado y armado más eficiente y sin vueltas. Para asegurar un funcionamiento suave, por favor seguí los procedimientos al pie de la letra.
Los repuestos incluyen lo siguiente:
- Correa * 2
- Tornillo M3x8 (usado para fijar la base de la correa) * 6
- Base de fijación de la correa * 2
- Bloque de fijación de la correa * 4
Cuándo hacerlo
- La correa XY está rota.
- La correa XY está gastada.
Herramientas y materiales necesarios
- Correa XY nueva
- Llave Allen H2.0
Especificaciones y cantidades de tornillos involucrados en el reemplazo de la correa XY de la H2D (te recomendamos guardar bien los tornillos que saques para no perderlos):
M3x8 - Fijar la base de fijación de la correa XY - Cantidad: 6
Aviso de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de hacer cualquier laburo de mantenimiento, incluyendo trabajar con la electrónica de la impresora y los cables del cabezal. Hacer tareas con la impresora prendida puede causar un cortocircuito, dañando la electrónica y generando riesgos de seguridad.
Durante el mantenimiento o la resolución de problemas, puede que tengas que desarmar partes, incluyendo el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue prendida. Esto puede dañar la electrónica de la impresora y causar problemas adicionales.
Por eso, es clave apagar la impresora y desenchufarla de la corriente antes de hacer cualquier mantenimiento. Esto evita cortos o daños en la electrónica, asegurando un mantenimiento seguro y efectivo. Si tenés alguna duda sobre cómo seguir esta guía, te recomendamos mandar un ticket técnico sobre tu problema y vamos a hacer lo posible para responderte rápido y darte la mano que necesites.
Sacar la correa XY
Paso 1: Sacá el bloque de fijación de la correa XY

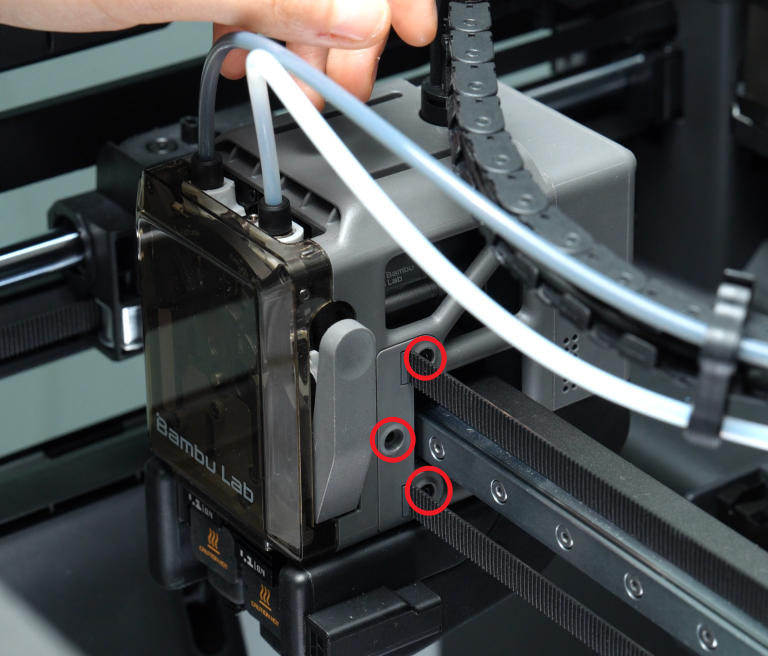

Usá una llave Allen H2.0 para sacar los 6 tornillos (M3x8) que aseguran los bloques de fijación de la correa en el cabezal, y retirá los bloques de ambos lados del cabezal.

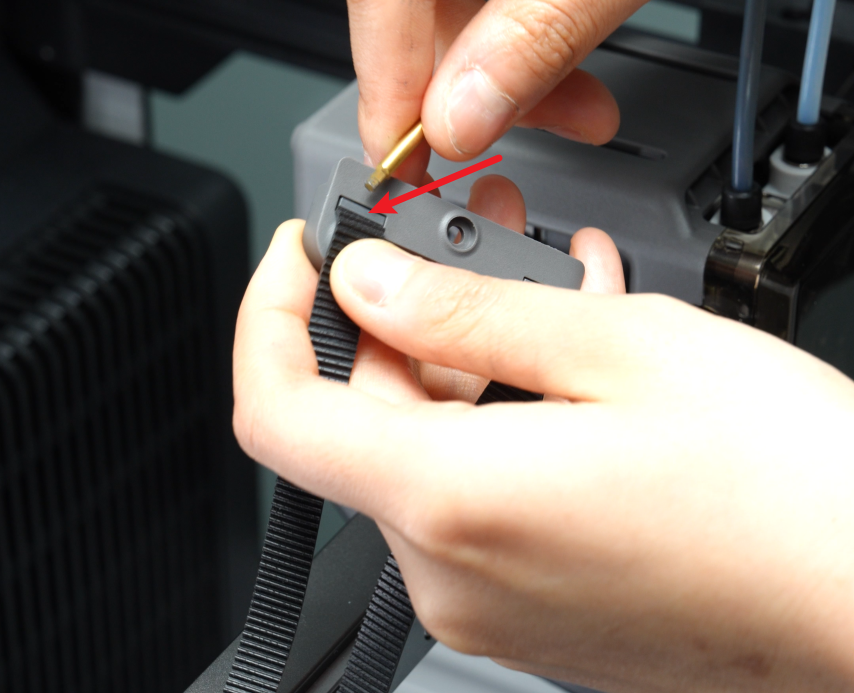

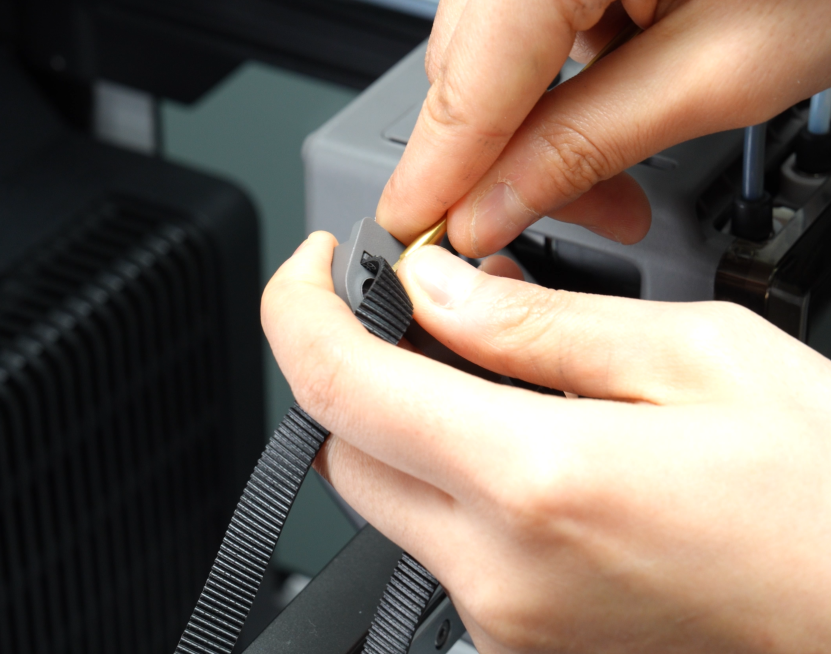

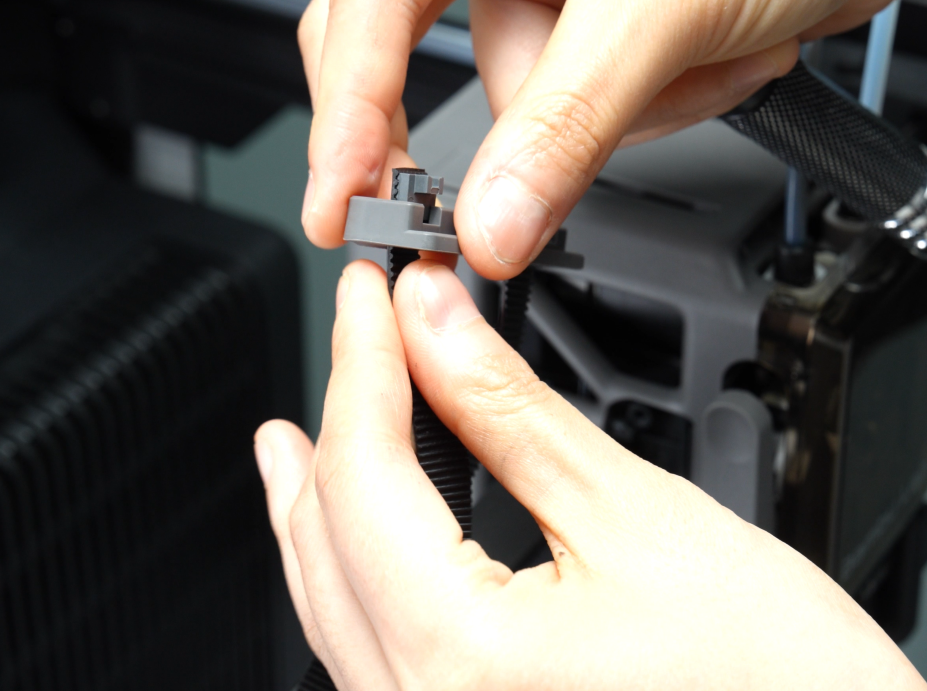

Usá la llave Allen para empujar suavemente la base de fijación de la correa un poquito hacia afuera, y después girá el bloque de fijación para soltar la correa.
Tip: Para simplificar la instalación, solo necesitás sacar las dos bases de fijación de un lado del bloque de fijación; el otro lado no hace falta sacarlo.
Paso 2: Pegá las correas

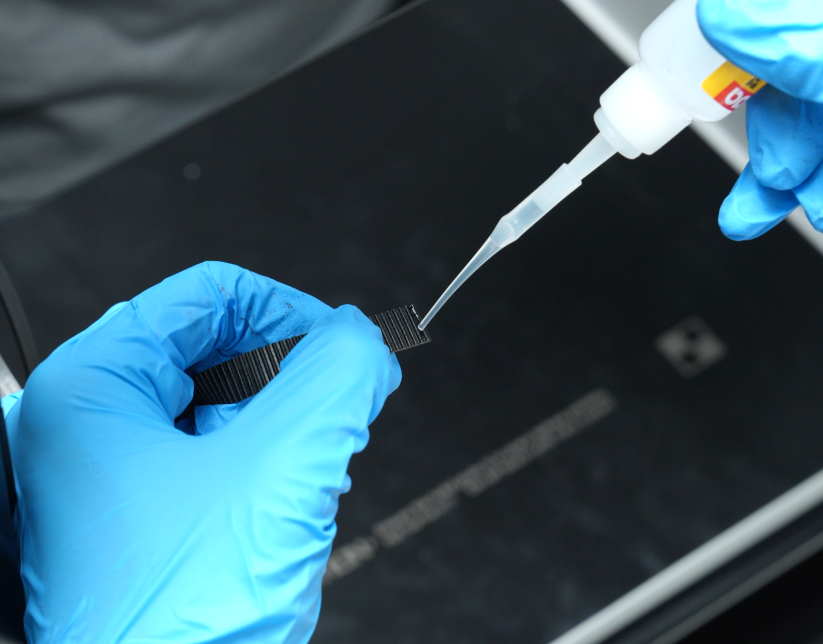

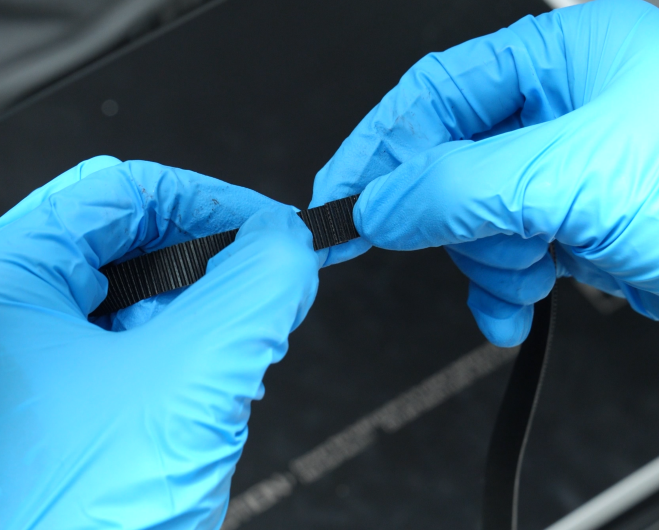

Después de sacar la correa, poné unas gotas de adhesivo de secado rápido en el extremo de la correa vieja (usá guantes para no pegotearte las manos). Alineá la correa nueva en la misma orientación que la vieja (con los dientes para arriba, como se ve en la imagen) y pegá las dos correas. Esperá a que el adhesivo seque bien.
Podés seguir el mismo método para pegar firme la otra correa XY.

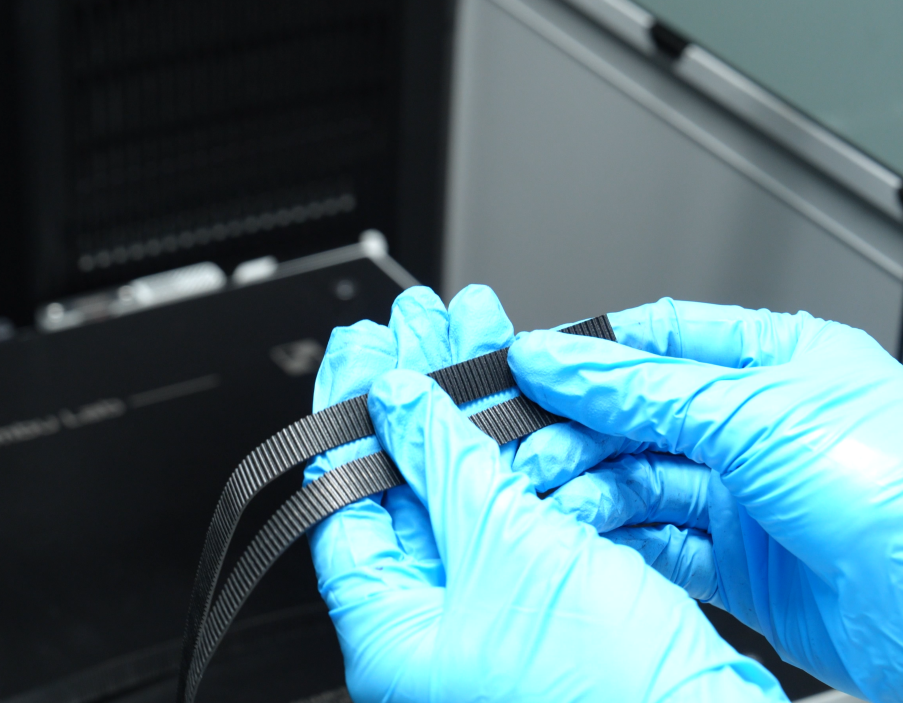

Para que pegue mejor, poné la correa nueva arriba de la vieja, como se ve en la imagen, para asegurarte de que no se corte cuando la estés pasando.
Paso 3: Instalá el bloque de fijación de la correa

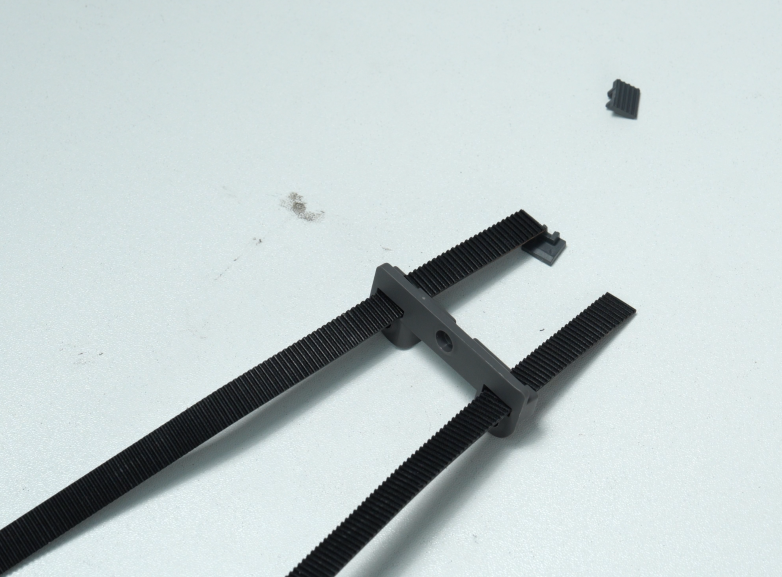

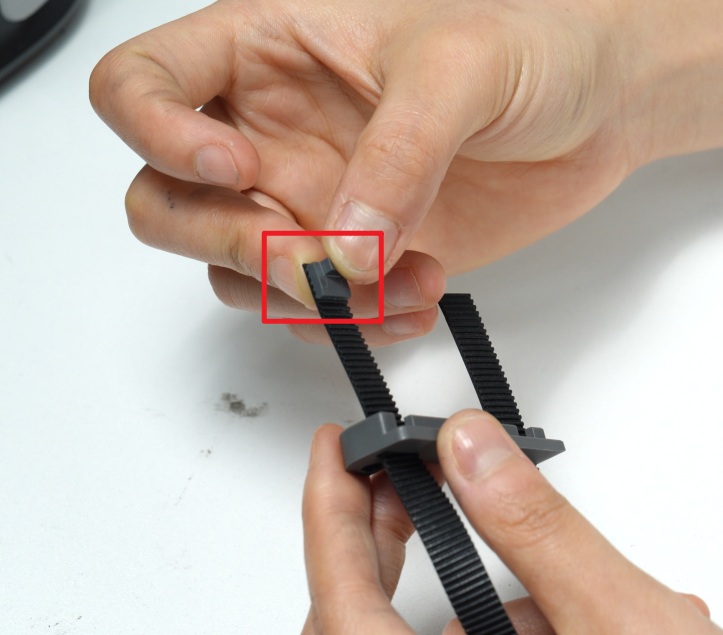

Agarrá las dos correas, ubicá el extremo de la nueva y pasala por el bloque de fijación. Alineá los dientes del soporte con los de la correa, asegurándote de que el punto elevado quede al final de la correa. Tirá de la correa para asentar el soporte y la correa dentro del bloque de fijación.
Repetí lo mismo para asegurar la otra correa.
Instalar la correa XY
Paso 1: Pasá la correa XY
Tirá del bloque de fijación del otro extremo de la correa vieja, y usala de guía para pasar la nueva por la polea loca y el motor.
Hacelo despacio y con cuidado. Podés empujar de un lado y tirar del otro para pasar la correa, asegurándote de que la nueva quede bien instalada en la impresora.
Paso 2: Sacá la correa vieja
Una vez que la correa nueva esté instalada del todo, separala de la vieja donde las habías pegado y limpiá cualquier resto de pegamento que haya quedado en la nueva.
Sacá los soportes de la correa vieja (fijate los pasos en el Paso 1 de "Sacar la correa XY").
Instalalos en la correa nueva (mirá el Paso 3 de "Sacar la correa XY" para ver el detalle), o usá las bases de fijación que vienen en los repuestos de la correa XY.
Paso 3: Instalá el bloque de fijación de la correa

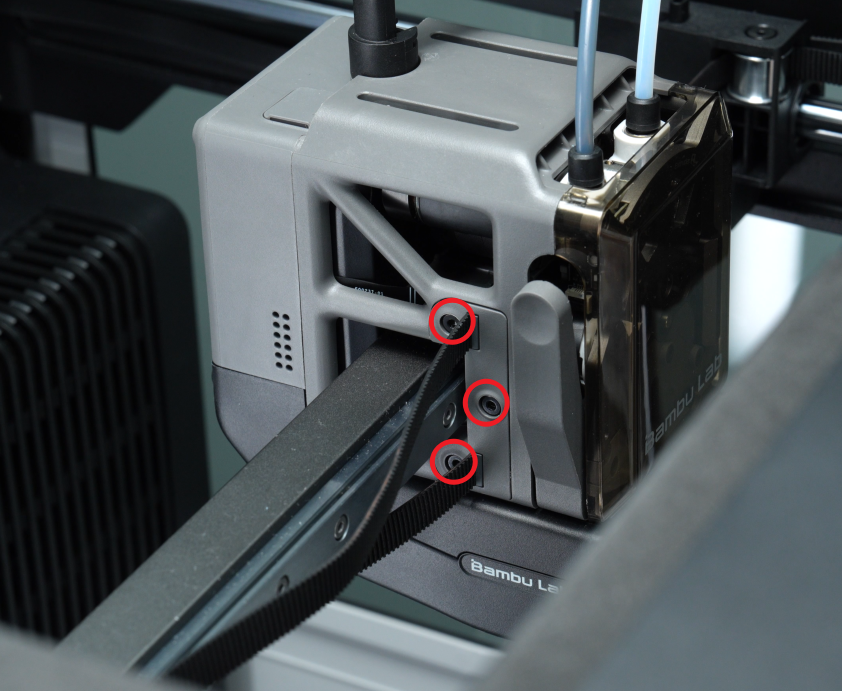

Insertá la base de fijación de la correa en el cabezal y ajustá los 3 tornillos (M3x8) con la llave Allen H2.0. Cuando instales el otro lado, presioná el bloque contra el eje Y y empujalo hacia adentro con la mano mientras la correa está en tensión. Ajustá los 3 tornillos (M3x8), empezando por el del medio.
Verificar el funcionamiento
Asegurate de que el cabezal se mueva suave, que la polea loca gire sin ruidos raros y que no haya errores de frecuencia de resonancia de la correa bajos o anormales.
Notas finales
Esperamos que esta guía detallada te haya servido.
Si esto no soluciona tu problema, por favor mandá un ticket técnico; vamos a responder tus dudas y darte una mano.
Si tenés alguna sugerencia o comentario sobre esta Wiki, dejanos un mensaje. ¡Gracias por el aguante!
