Este artículo explica cómo realizar el reemplazo del soporte del imán del bloqueador H2D.
Soporte del imán del bloqueador del nozzle
El soporte del imán del bloqueador del nozzle se instala en la parte inferior del cabezal. Viene equipado con 3 imanes para asegurar el bloqueador del nozzle en su lugar. Los detalles del soporte y sus accesorios son los siguientes:
- Soporte del imán del bloqueador del nozzle * 1
- Tornillos M2.5 (usados para fijar el soporte) * 2
- Tornillo de fijación (set screw) * 1 (aplicable a la Versión 2 del soporte)

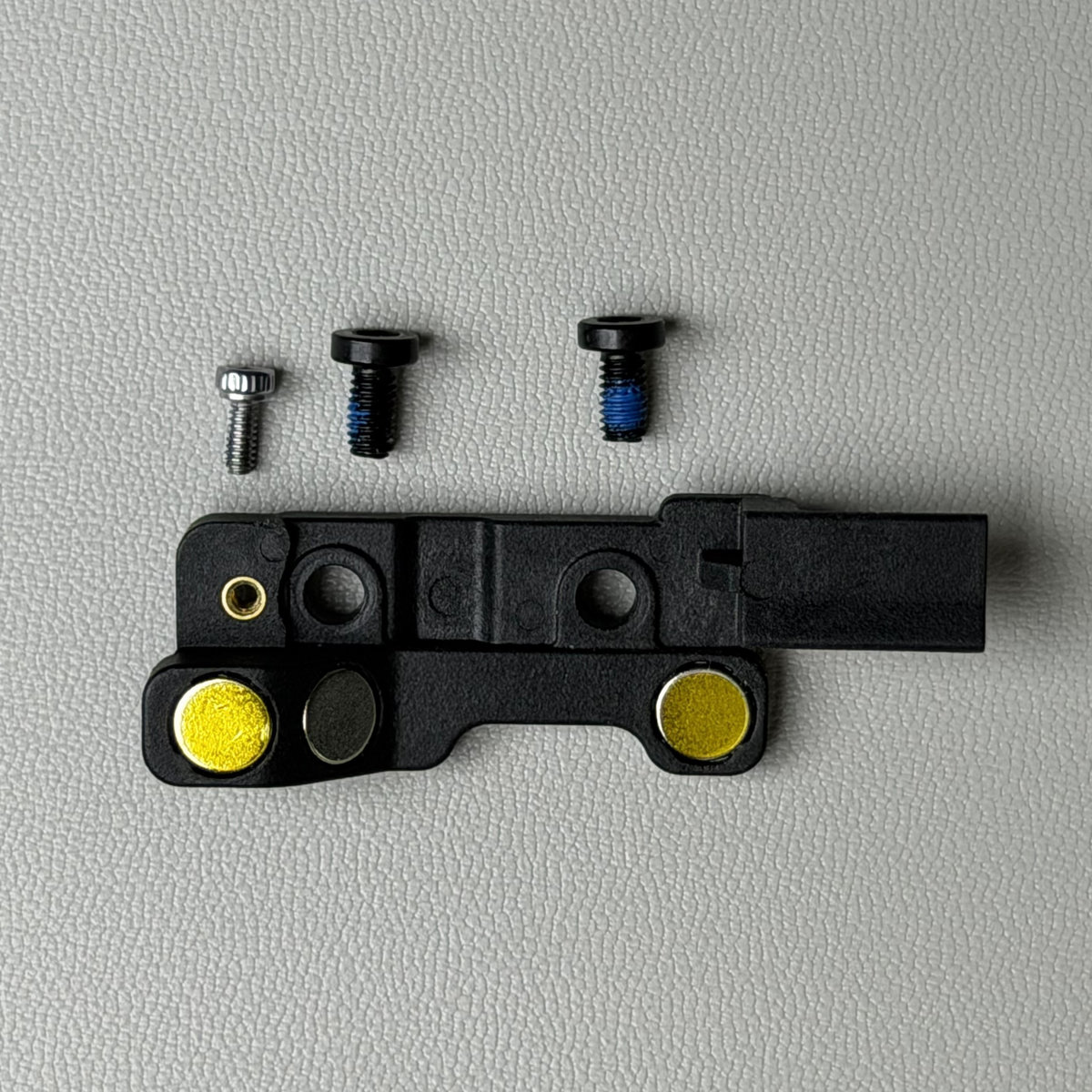

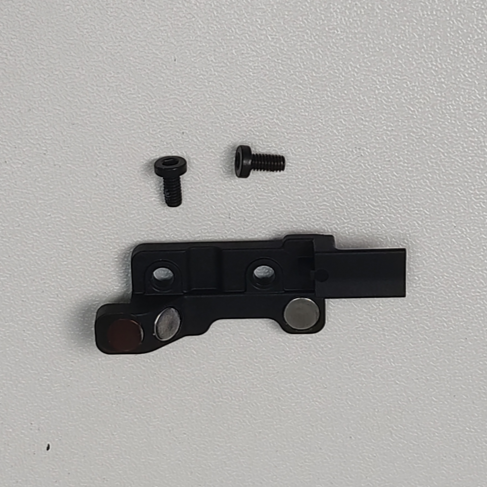

Soporte del bloqueador versión 1
Soporte del bloqueador versión 2
Nota: El procedimiento de reemplazo varía ligeramente entre las versiones del soporte. Fijate bien en los pasos que correspondan a tu versión específica.
Cuándo usar
Cuando el soporte del imán del bloqueador del nozzle está dañado.
Herramientas y materiales necesarios
- Nuevo soporte del imán del bloqueador del nozzle
- Llave Allen H2.0
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental que apagues la impresora antes de realizar cualquier tarea de mantenimiento, incluyendo trabajos en la electrónica o en los cables del cabezal. Si hacés estas tareas con la impresora encendida, podés causar un cortocircuito, dañando los componentes electrónicos y generando un riesgo de seguridad.
Durante el mantenimiento o la resolución de problemas, es posible que necesites desarmar partes, incluido el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con partes electrónicas mientras la impresora sigue prendida. Esto puede resultar en daños permanentes a la electrónica de la impresora.
Por lo tanto, es clave que apagues la impresora y la desconectes de la fuente de alimentación antes de cualquier mantenimiento. Esto evita cortos o daños, asegurando un trabajo seguro y efectivo. Si tenés dudas sobre cómo seguir esta guía, te recomendamos abrir un ticket técnico y vamos a hacer lo posible para responderte rápido y darte una mano.
Reemplazo del soporte del imán (Versión 1)
Retirá el soporte del imán del bloqueador del nozzle

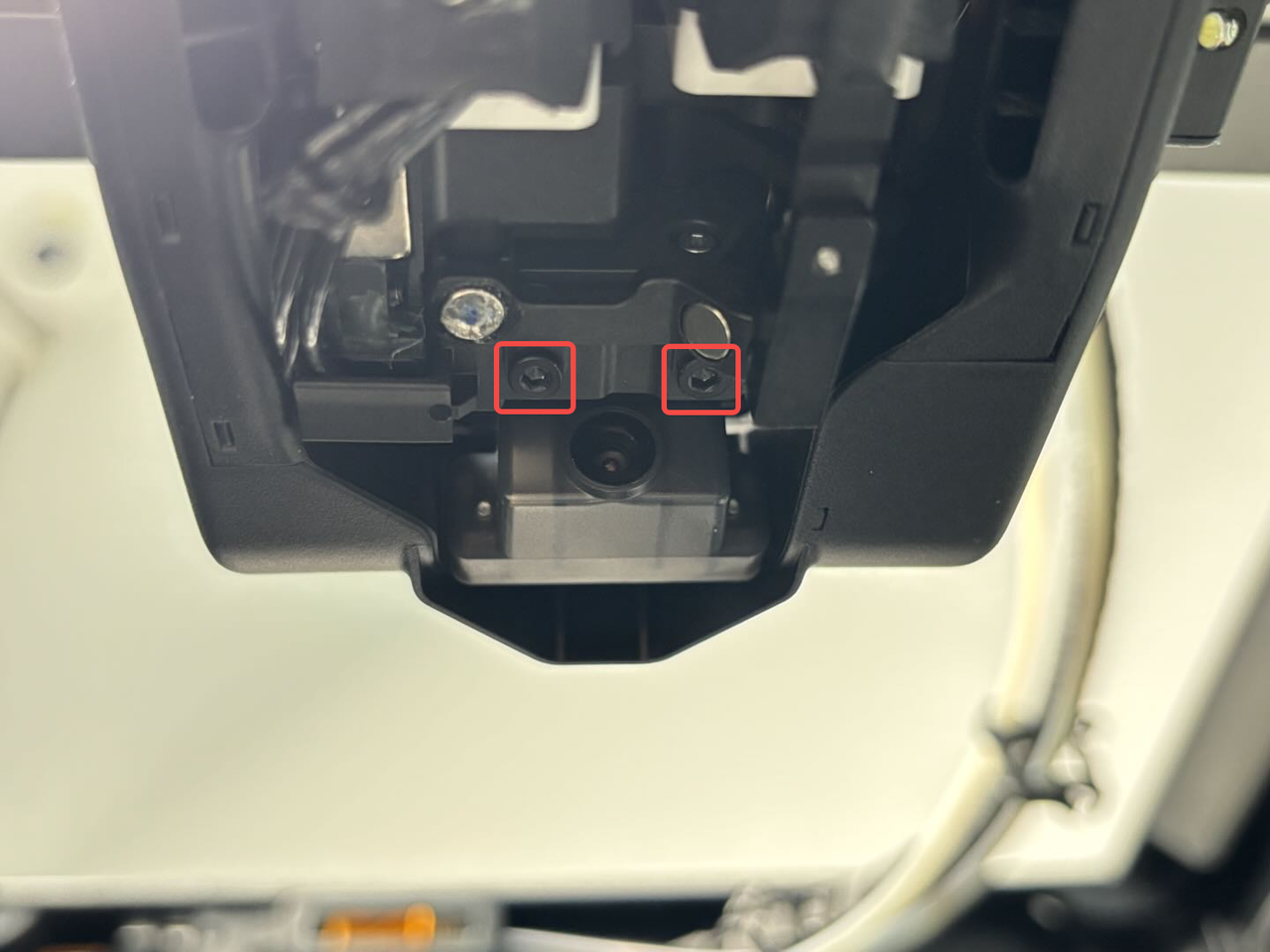

Usá la llave Allen H2.0 para sacar los 2 tornillos de fijación del soporte. Después, retirá el soporte del bloqueador.
Instalá el soporte del imán del bloqueador del nozzle
Mirá el diagrama de posicionamiento de abajo y alineá el soporte con los agujeros de los tornillos en el cabezal. Después, usá la llave Allen H2.0 para ajustar los 2 tornillos de fijación.
Reemplazo del soporte del imán (Versión 2)
Retirá el soporte del imán del bloqueador del nozzle
Usá la llave Allen H2.0 para sacar los 2 tornillos de fijación del soporte. Una vez hecho esto, retirá el soporte del imán.
Instalá el soporte del imán del bloqueador del nozzle
Paso 1. Ajustá un tornillo y un tornillo de fijación

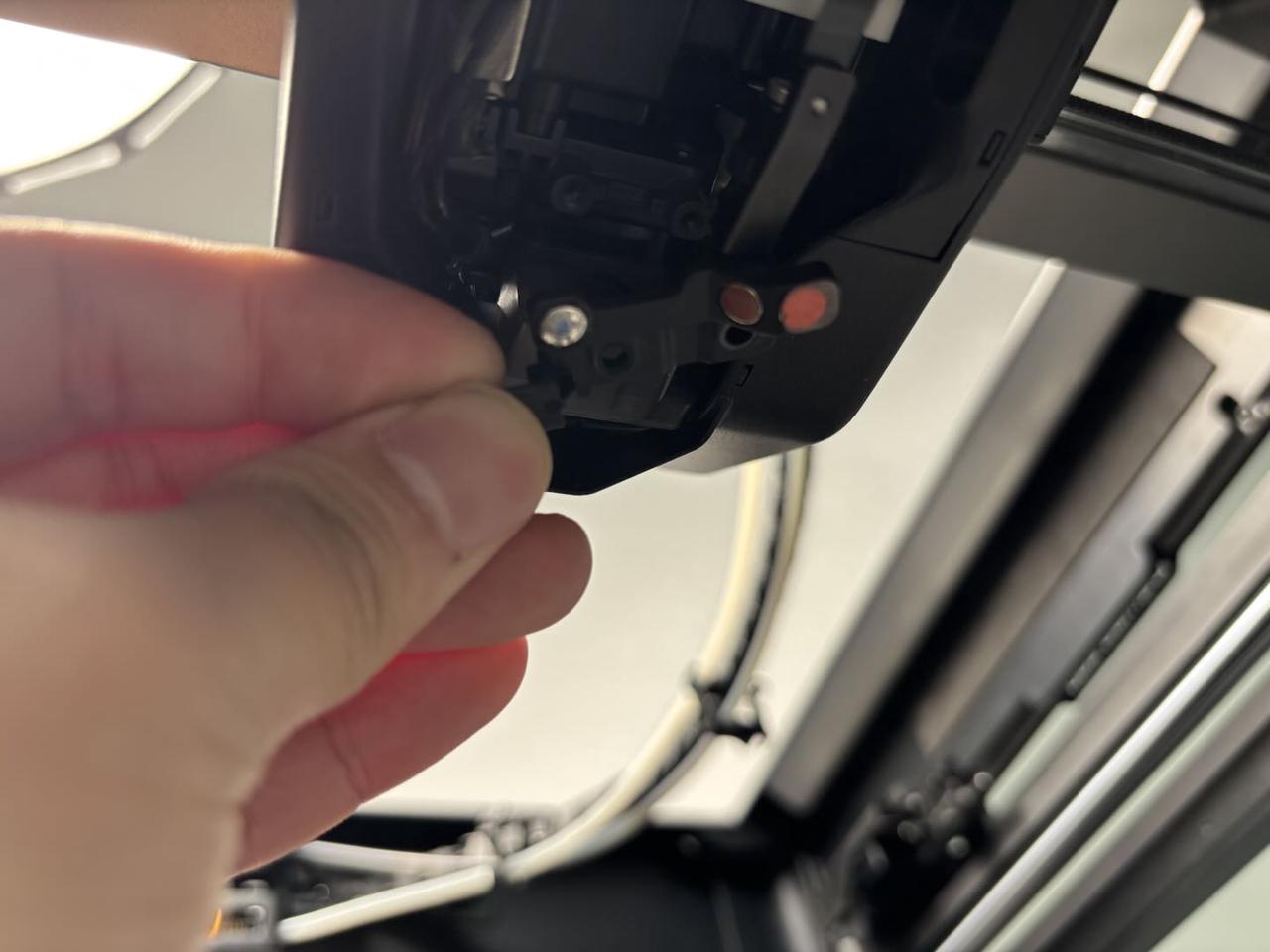

Primero, alineá el soporte con los agujeros en el cabezal, siguiendo la orientación que se ve en la imagen.

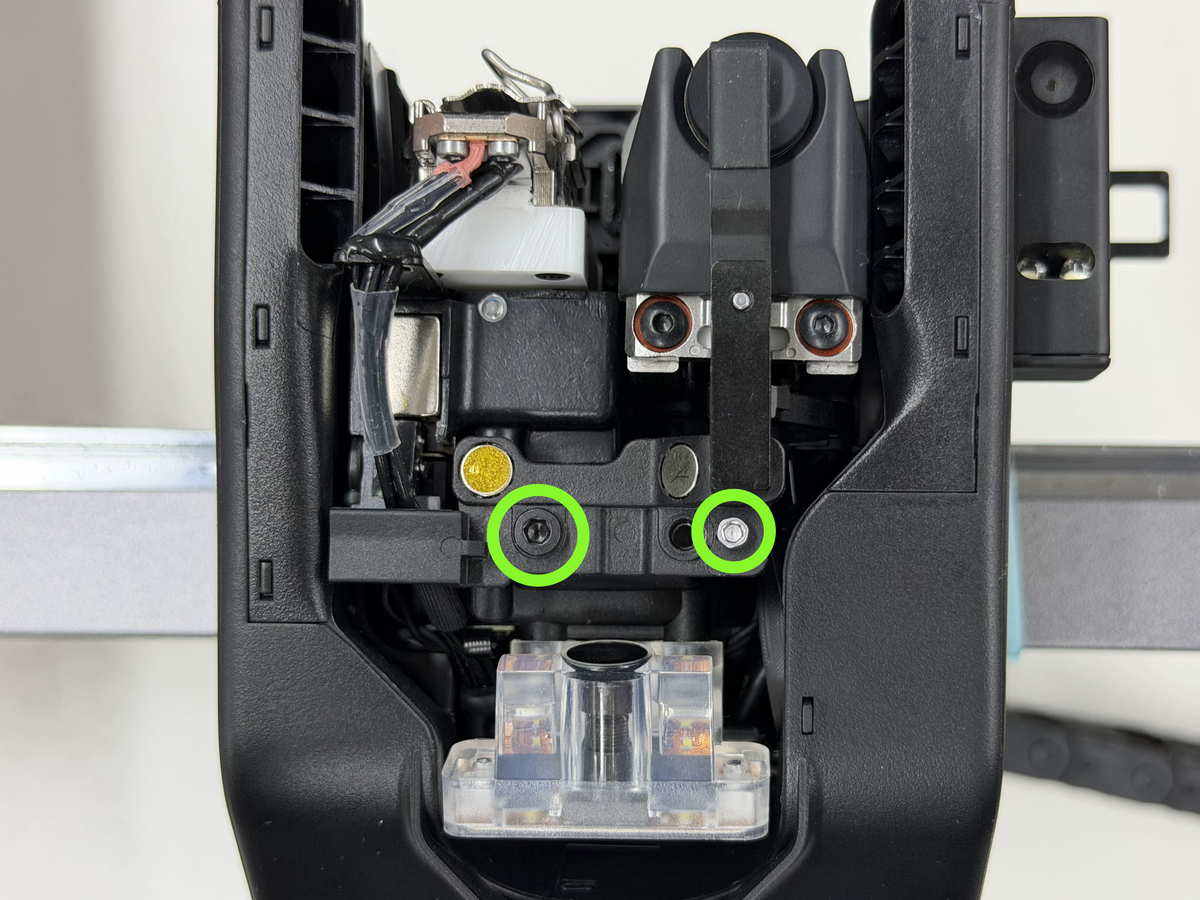

Después, usá una llave Allen H2.0 para ajustar el tornillo negro indicado en la imagen, y seguí con una llave Allen H1.5 para ajustar el tornillo de fijación (set screw) plateado.
Paso 2. Ajustá la tensión del tornillo de fijación
Regulá el ajuste del tornillo de fijación hasta que la placa del bloqueador apenas pueda unirse al imán del soporte, tal como se muestra en la animación.
Paso 3. Ajustá el tornillo del medio

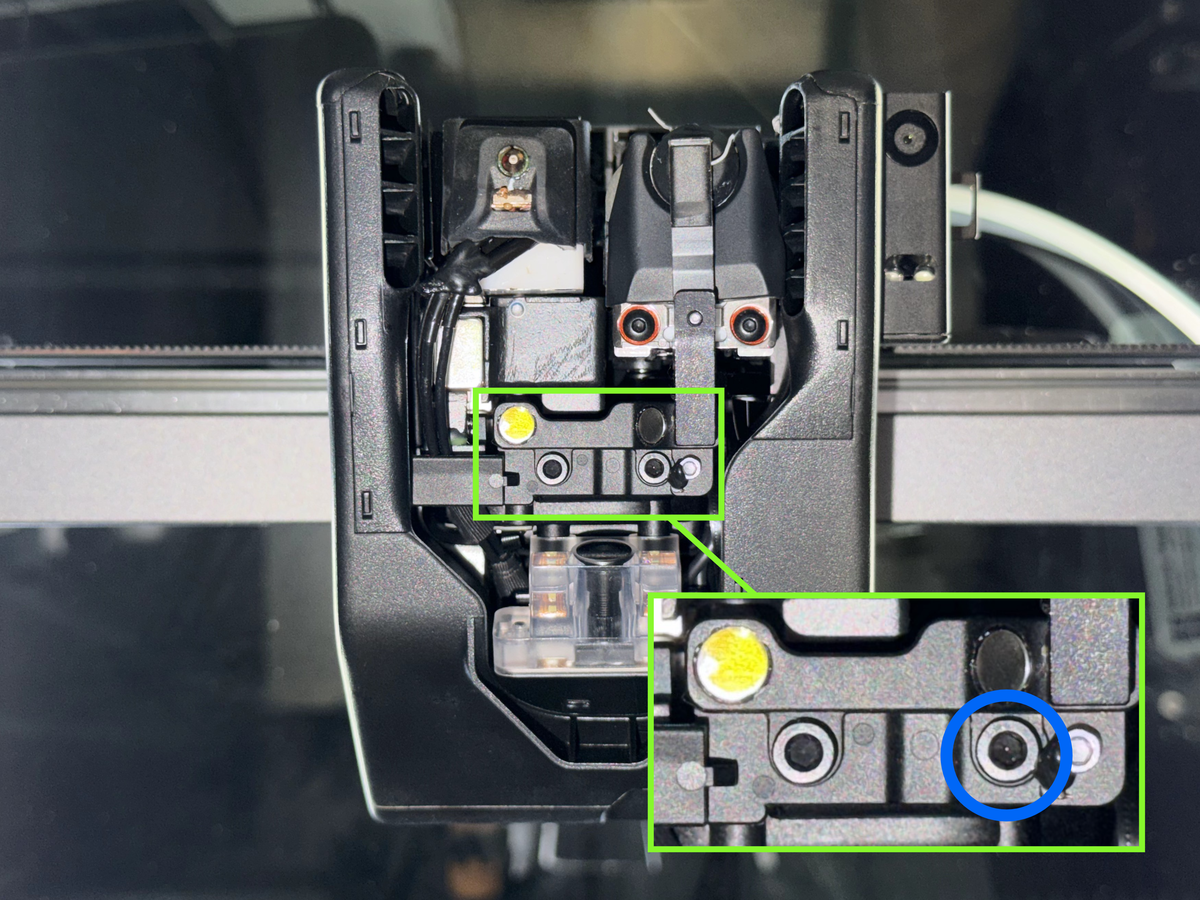

Una vez que el tornillo de fijación esté bien ajustado, usá una llave Allen H2.0 para apretar el tornillo negro del medio (marcado en azul en la imagen).
Verificá el funcionamiento
- Conectá la alimentación y prendé la impresora.
- Hacé clic para cambiar el hotend. Asegurate de que el componente del bloqueador del nozzle oscile correctamente y quede bien adherido al imán del soporte.
Notas finales
Esperamos que esta guía detallada te haya sido de ayuda.
Si esto no resuelve tu problema, por favor abrí un ticket técnico; vamos a responder tus dudas y a darte soporte. Si tenés sugerencias o comentarios sobre esta Wiki, dejanos un mensaje en la sección de comentarios. ¡Gracias por el apoyo!
