Este artículo te explica cómo cambiar la guía de filamento del extruder doble de la H2D. Es un procedimiento sencillo si seguís los pasos con cuidado para asegurar el correcto funcionamiento del toolhead.
Guía de filamento del extruder doble
Los repuestos para la guía de filamento del extruder doble incluyen lo siguiente:

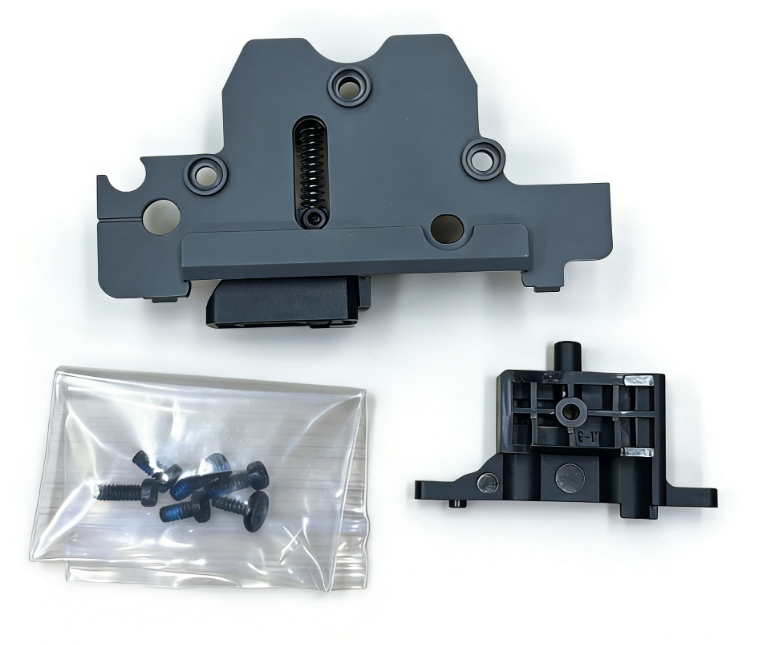

- Guía de filamento del extruder doble * 1
- Tornillo M2.5x7 * 3
- Tornillo BT2x6 * 1 (círculo rojo)
- Conector de hotend * 1

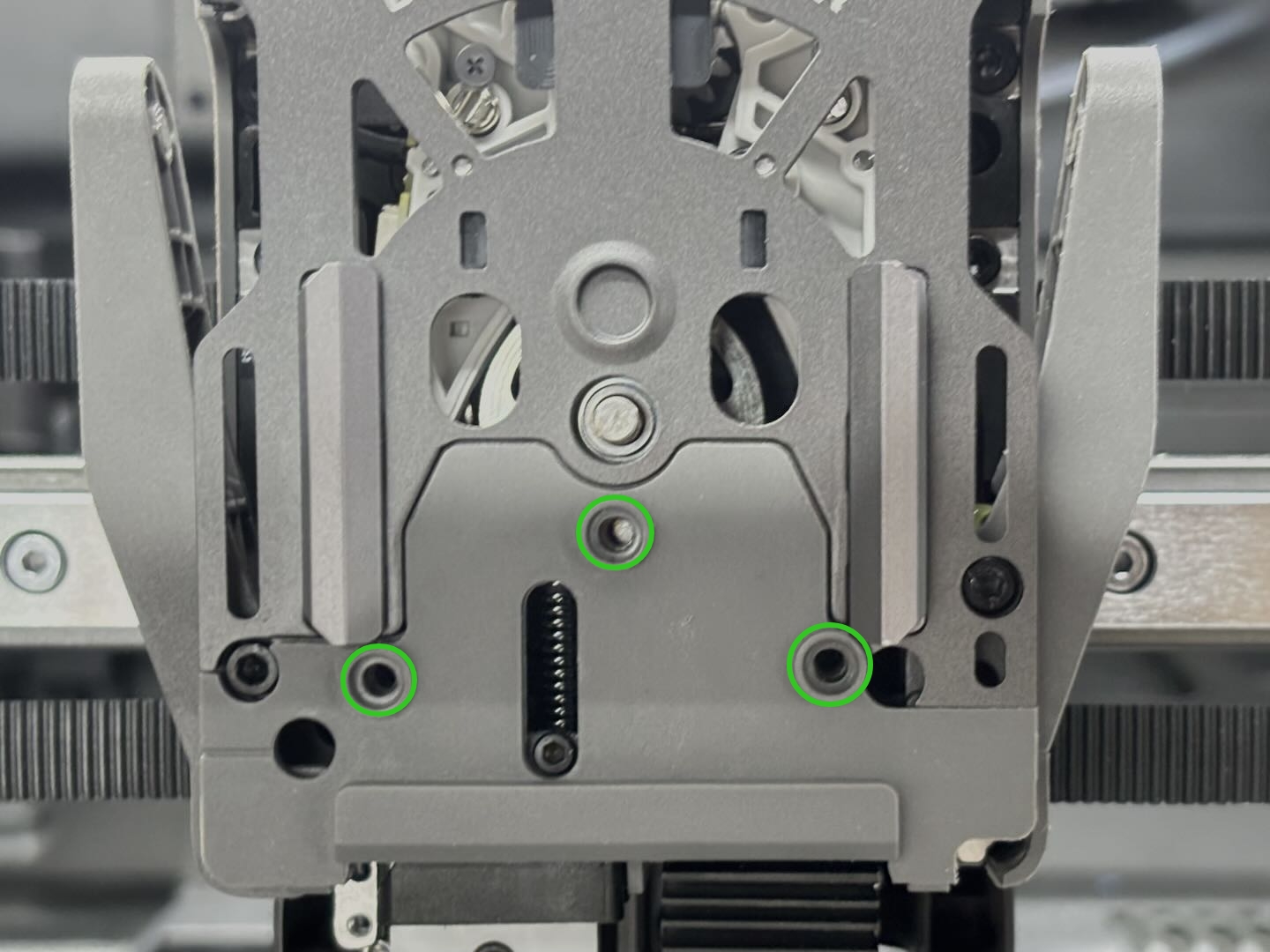

Como podés ver arriba, existen dos versiones de la guía de filamento del extruder doble: una con tres tornillos y otra con cuatro, debido a diferentes lotes de producción. Fijate en las instrucciones de abajo y hacé el cambio según la versión que tengas.
Cuándo usarla
Cuando la guía de filamento del extruder doble esté dañada o desgastada.
Herramientas y materiales necesarios
- Nueva guía de filamento del extruder doble
- Llave Allen H2.0
También podés bajar e imprimir el modelo de la herramienta de ayuda para el desmontaje desde MakerWorld para que el armado y desarmado sea más cómodo. Link al modelo: Ayuda de instalación de la guía de filamento del extruder doble H2D.
Advertencia de seguridad
¡IMPORTANTE! Es fundamental que apagues la impresora antes de hacer cualquier trabajo de mantenimiento, incluyendo tareas en la electrónica o los cables del toolhead. Laburar con la impresora prendida puede causar un cortocircuito, dañando los componentes electrónicos y generando riesgos de seguridad.
Durante el mantenimiento, es posible que tengas que desarmar partes, como el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en corto si se tocan entre sí o con otras partes metálicas mientras la impresora sigue encendida. Esto puede romper la electrónica y generar más problemas.
Por eso, asegurate de apagar la impresora y desenchufarla antes de empezar. Si tenés alguna duda sobre cómo seguir esta guía, te recomendamos abrir un ticket de soporte técnico y vamos a tratar de ayudarte lo antes posible.
Cómo sacar la guía de filamento del extruder doble
Paso 1. Sacar el hotend
Referite a este artículo para sacar el hotend: Reemplazo del hotend H2D.

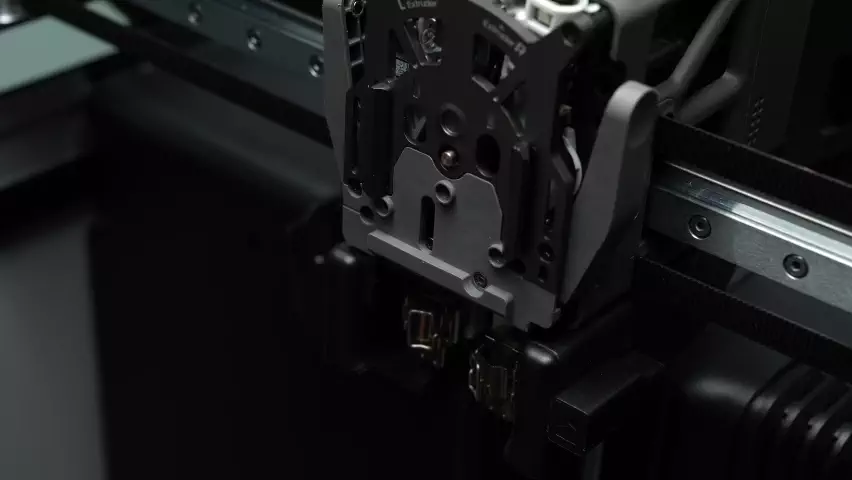

Paso 2. Sacar la guía de filamento del extruder y el cortador izquierdo

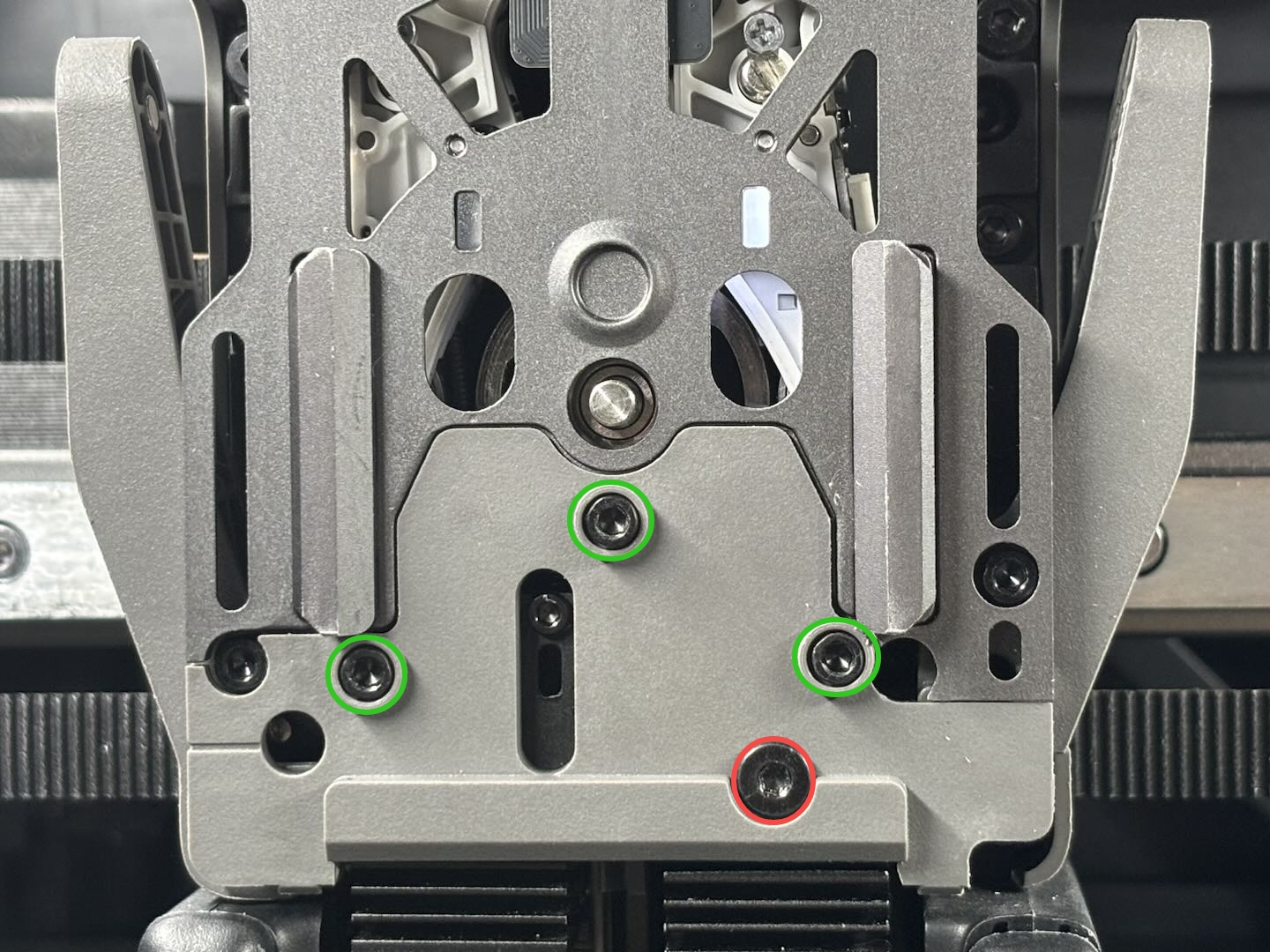

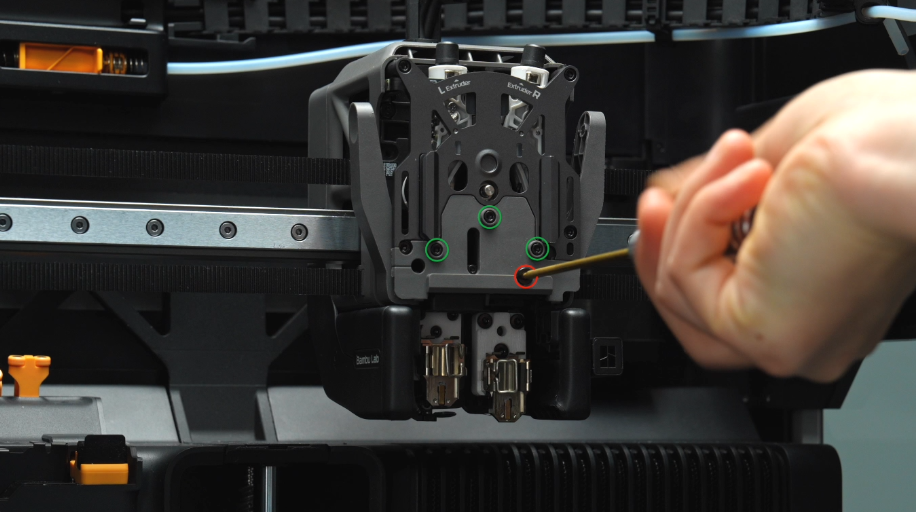

Después de sacar los cuatro tornillos (M2.5x7 * 3; BT2x6 * 1) de la guía de filamento del extruder, usá los dedos para presionar hacia arriba contra el conector de hotend negro mientras bajás la palanca del cortador izquierdo para soltarlo un poco de la ranura cerca del tornillo del cortador.

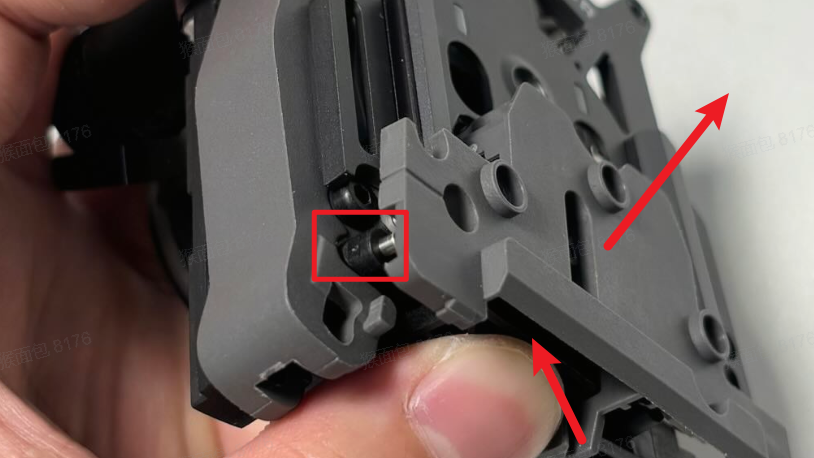

Después, hacé fuerza hacia afuera desde la esquina inferior derecha de la guía para palanquearla y sacarla.
El cortador izquierdo está ubicado adentro de la guía y va a salir junto con ella. Tené cuidado de guardarlo bien para no perderlo.
Nota: No hace falta sacar el deslizador negro de arriba cuando desarmás la guía frontal.

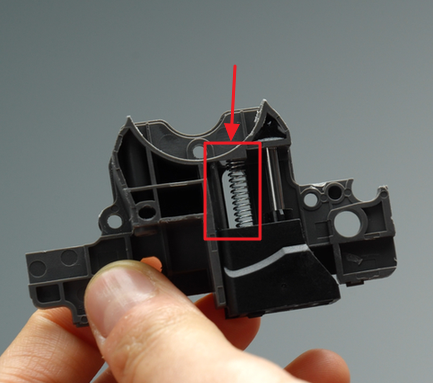

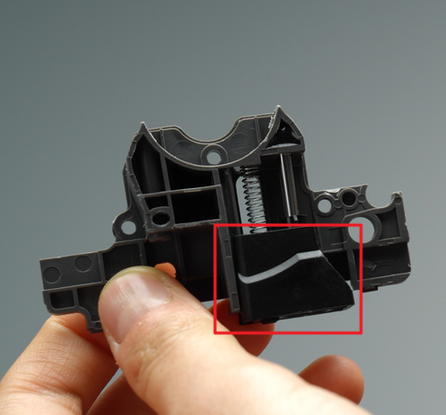

Si sacás el deslizador sin querer, asegurate de instalar el resorte correctamente como se muestra en los ejemplos (Incorrecto / Correcto).

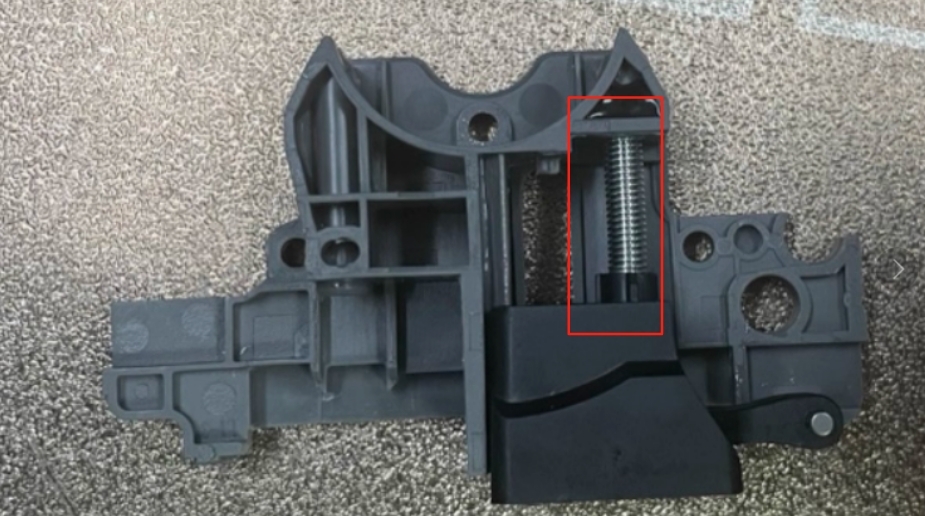

Si el resorte quedó mal puesto, podés arreglarlo así: fijate de derecha a izquierda en la posición indicada y vas a ver un tornillo chiquito (tamaño 1.5). Aflojalo con una llave Allen de 1.5 mm, sacá el deslizador negro y volvé a poner el resorte como corresponde.
Paso 3. Sacar el conector derecho del hotend del extruder (opcional)
La guía de filamento viene en versiones de tres y cuatro tornillos. Si la guía original es distinta a la nueva, tenés que sacar el conector derecho del hotend que está debajo de la guía después de haberla retirado.

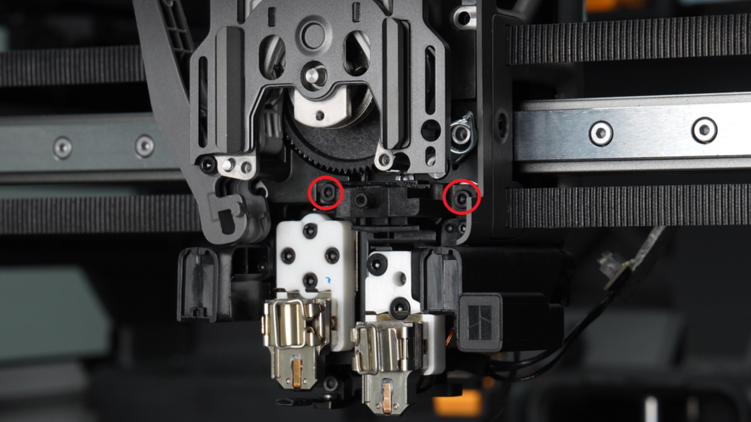

Usá una llave Allen H2.0 para sacar los dos tornillos que sujetan el conector y retirá la pieza.
Instalar la guía de filamento del extruder doble
Paso 1. Instalar el conector derecho del hotend del extruder (opcional)
Si la guía original era distinta a la nueva, antes de poner la guía, primero instalá el conector derecho del hotend debajo de la misma.
Presentá el conector y usá la llave Allen H2.0 para apretar los dos tornillos y dejarlo firme.
Paso 2. Instalar la guía de filamento y el cortador izquierdo
Continuá con la instalación de la guía...
