En esta página te explicamos cómo cambiar la almohadilla de limpieza del nozzle (nozzle wiping pad) de las impresoras H2D/H2C.
Cambio de la almohadilla de limpieza del nozzle H2D/H2C
Nota: Esta página usa la máquina H2D como ejemplo. Los pasos para el reemplazo son exactamente iguales para la H2C.
Almohadilla de limpieza del nozzle
La almohadilla de limpieza del nozzle está instalada en la sección del limpiador del nozzle (nozzle wiper) dentro del sistema de purga (purge wiper) y se usa para eliminar los restos de material en el nozzle. Está hecha de un material de silicona blanda para asegurar un buen contacto con el hotend durante la limpieza.
Cuándo hacerlo
- La almohadilla de limpieza del nozzle está dañada o se salió.
La almohadilla no debería salirse en condiciones normales de impresión. Sin embargo, en casos raros como trayectorias de movimiento anormales (por ejemplo, errores de gcode o bugs del firmware), puede llegar a desprenderse. Podés volver a instalarla siguiendo esta guía; esto no va a afectar el uso futuro de la impresora.
Herramientas y materiales necesarios
- Nueva almohadilla de limpieza del nozzle
Guía de operación
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de realizar cualquier tarea de mantenimiento, incluyendo trabajos en la electrónica y en los cables del cabezal de herramientas. Hacer estas tareas con la impresora encendida puede causar un cortocircuito, provocando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la resolución de problemas, es posible que tengas que desarmar partes, incluyendo el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede dañar la electrónica de la máquina y generar problemas adicionales.
Por lo tanto, es clave apagar la impresora y desenchufarla de la corriente antes de cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica, asegurando un mantenimiento seguro y efectivo. Si tenés dudas o preguntas sobre cómo seguir esta guía, te recomendamos enviar un ticket técnico sobre tu problema y haremos lo posible para responder rápido y darte la ayuda que necesites.
Cómo retirar la almohadilla de limpieza del nozzle

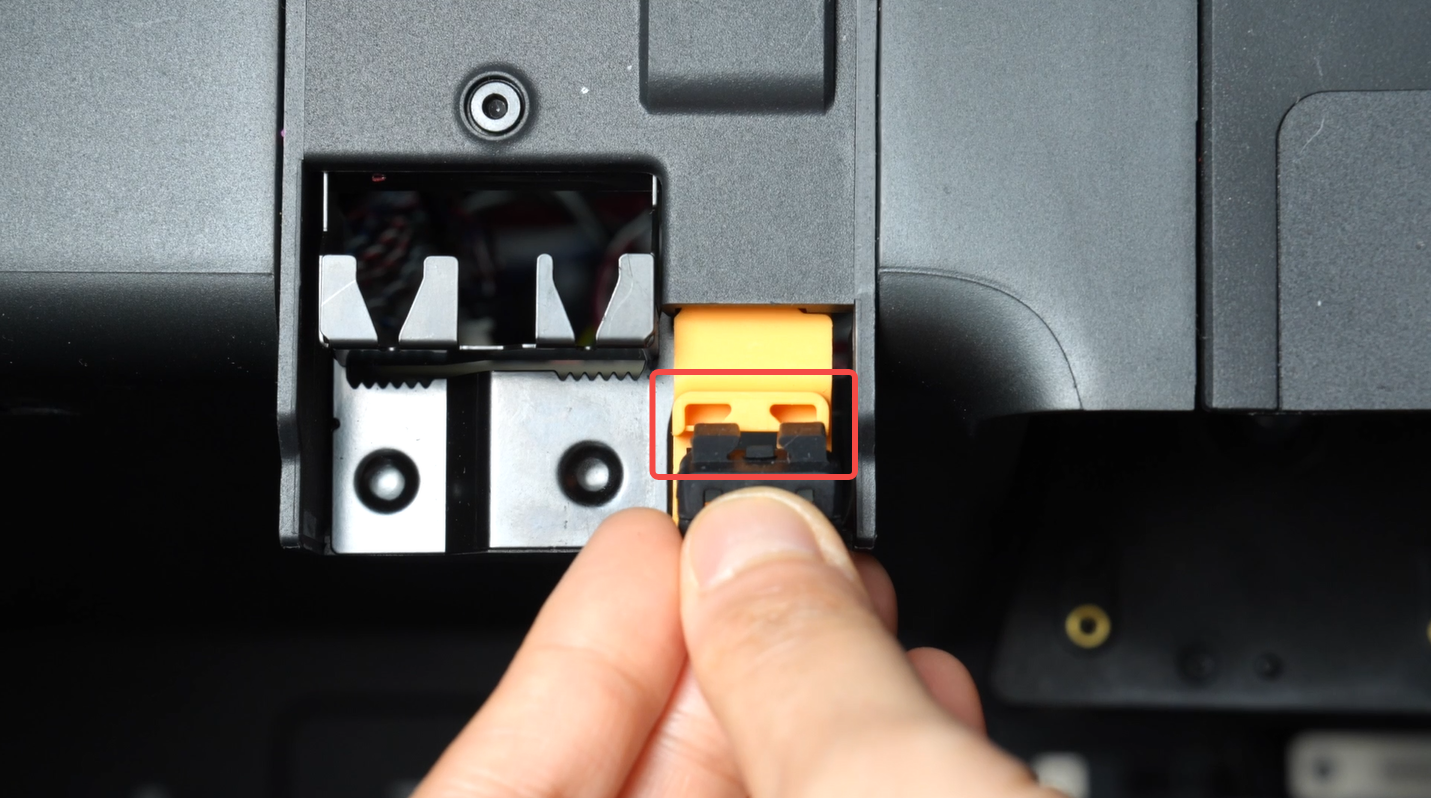

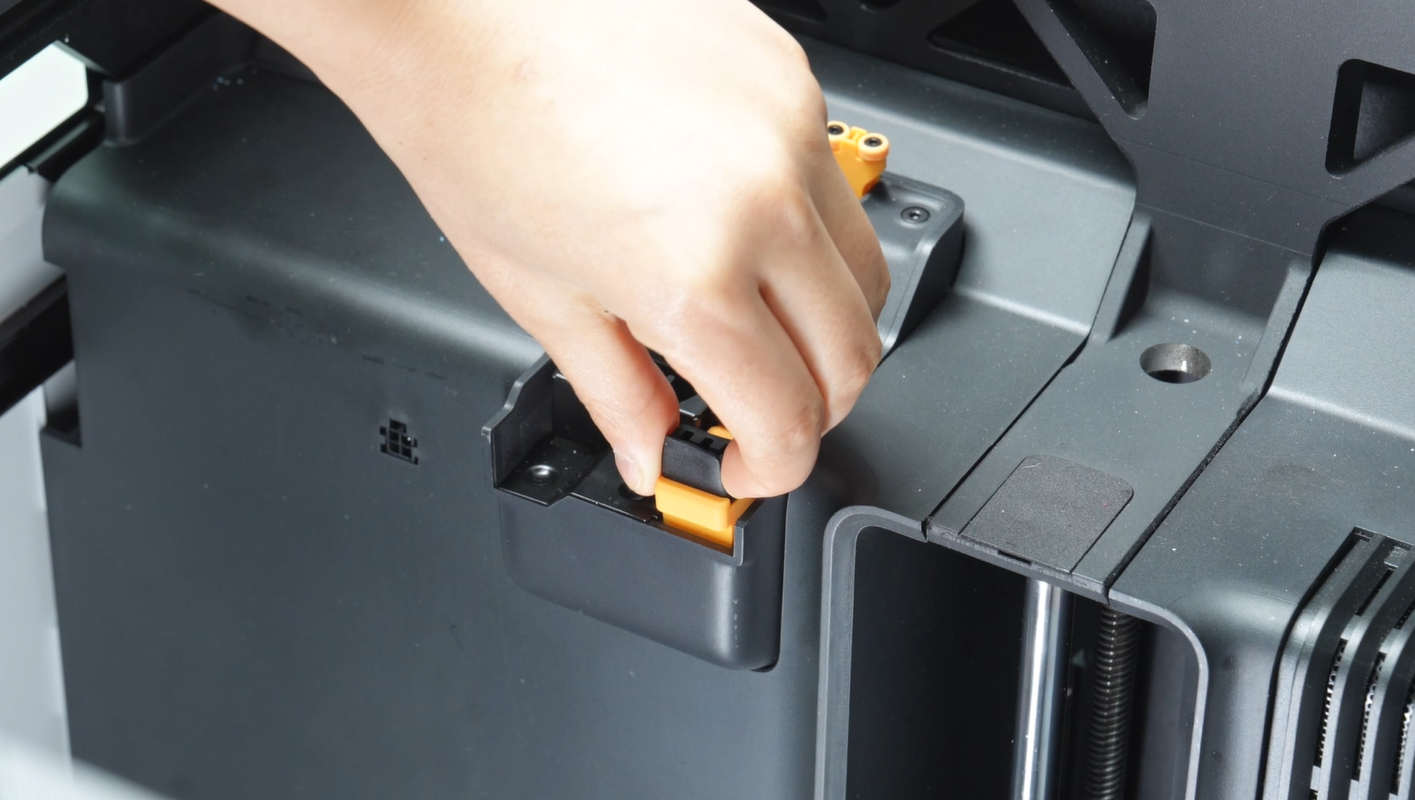

Para sacar la almohadilla, agarrala de los costados y simplemente tirá hacia arriba para extraerla del purge wiper.
Cómo instalar la almohadilla de limpieza del nozzle

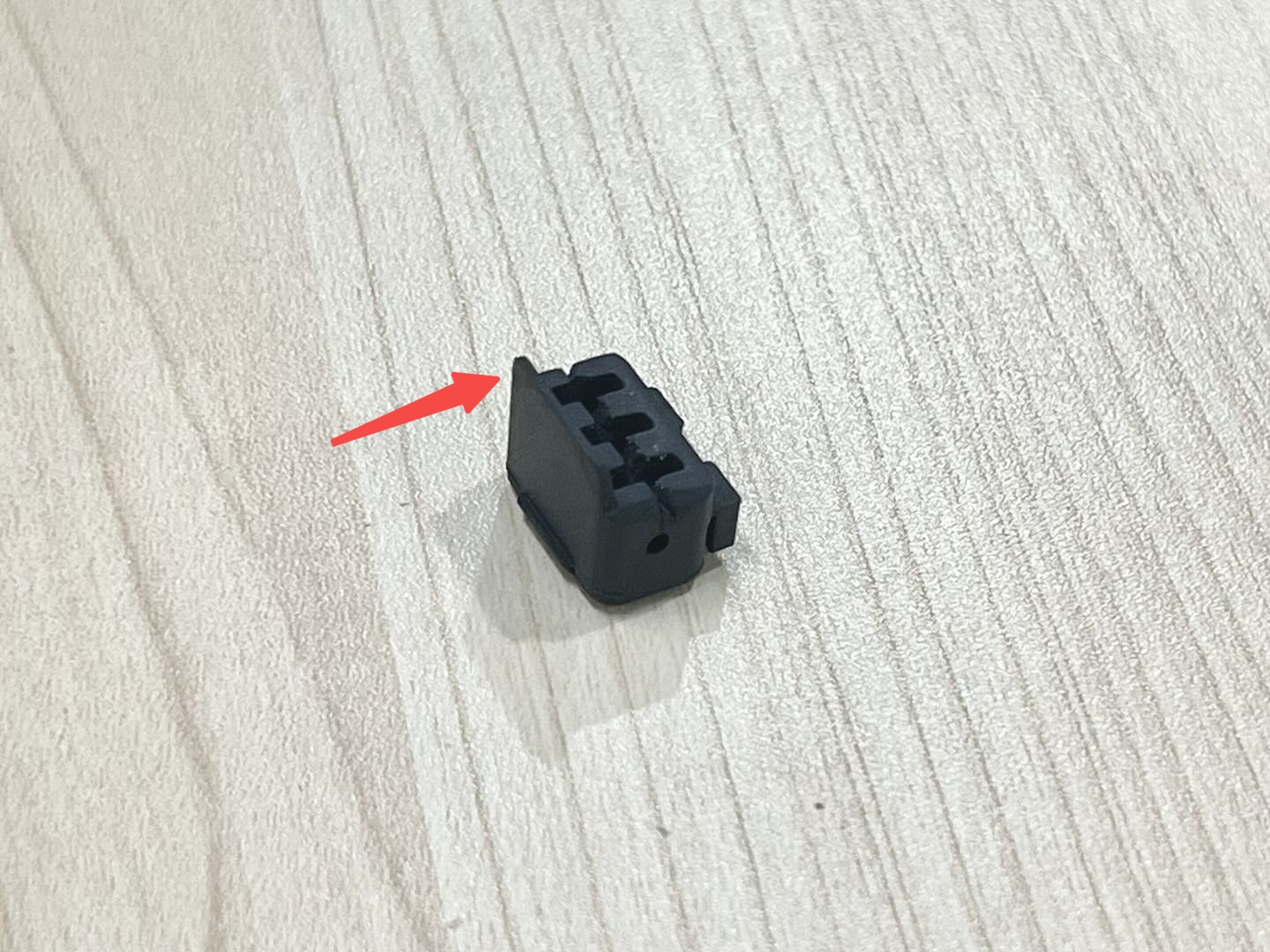

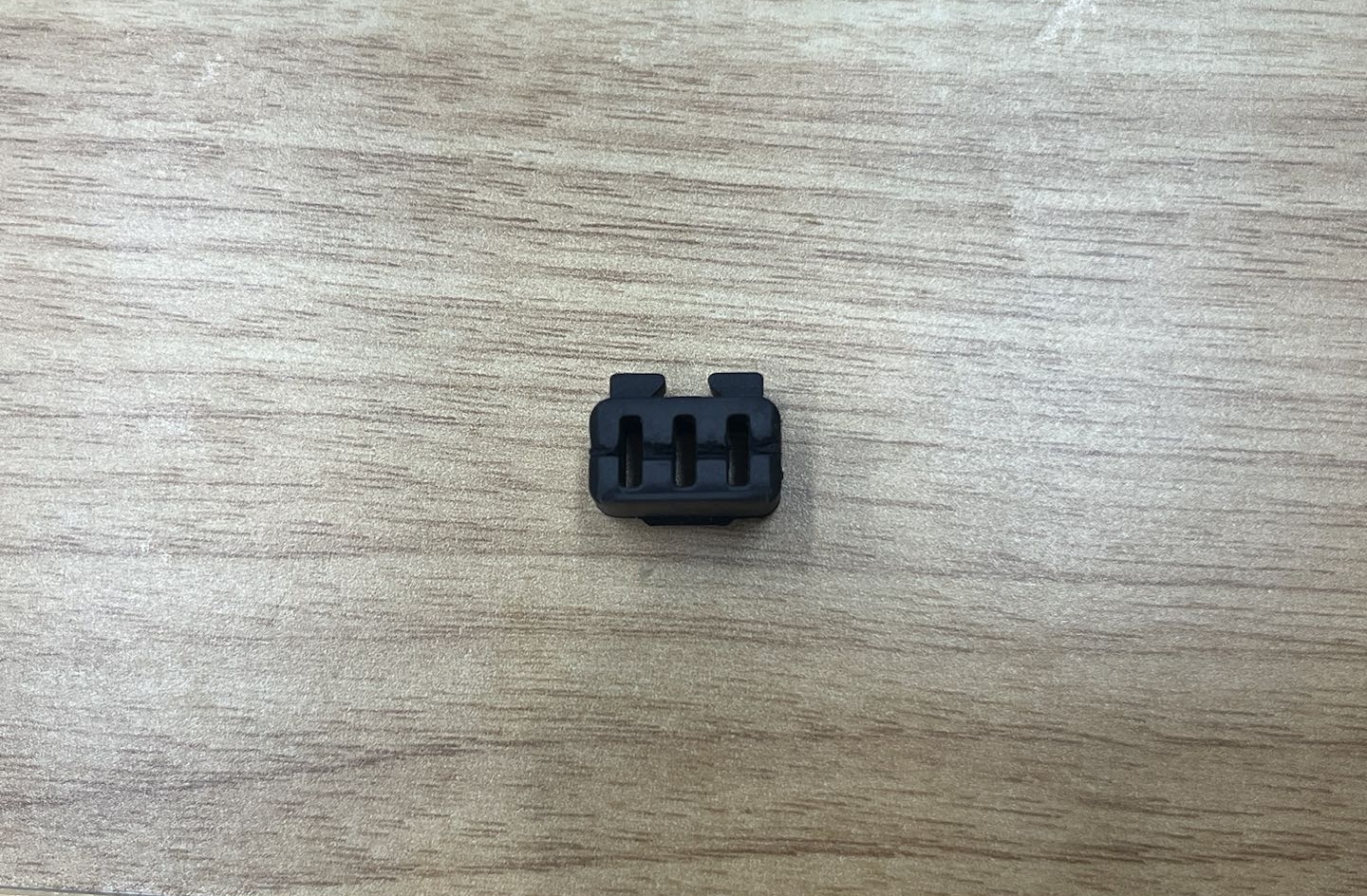

Asegurate de que la almohadilla esté instalada correctamente, con los dos clips mirando hacia adentro y la superficie plana hacia afuera.

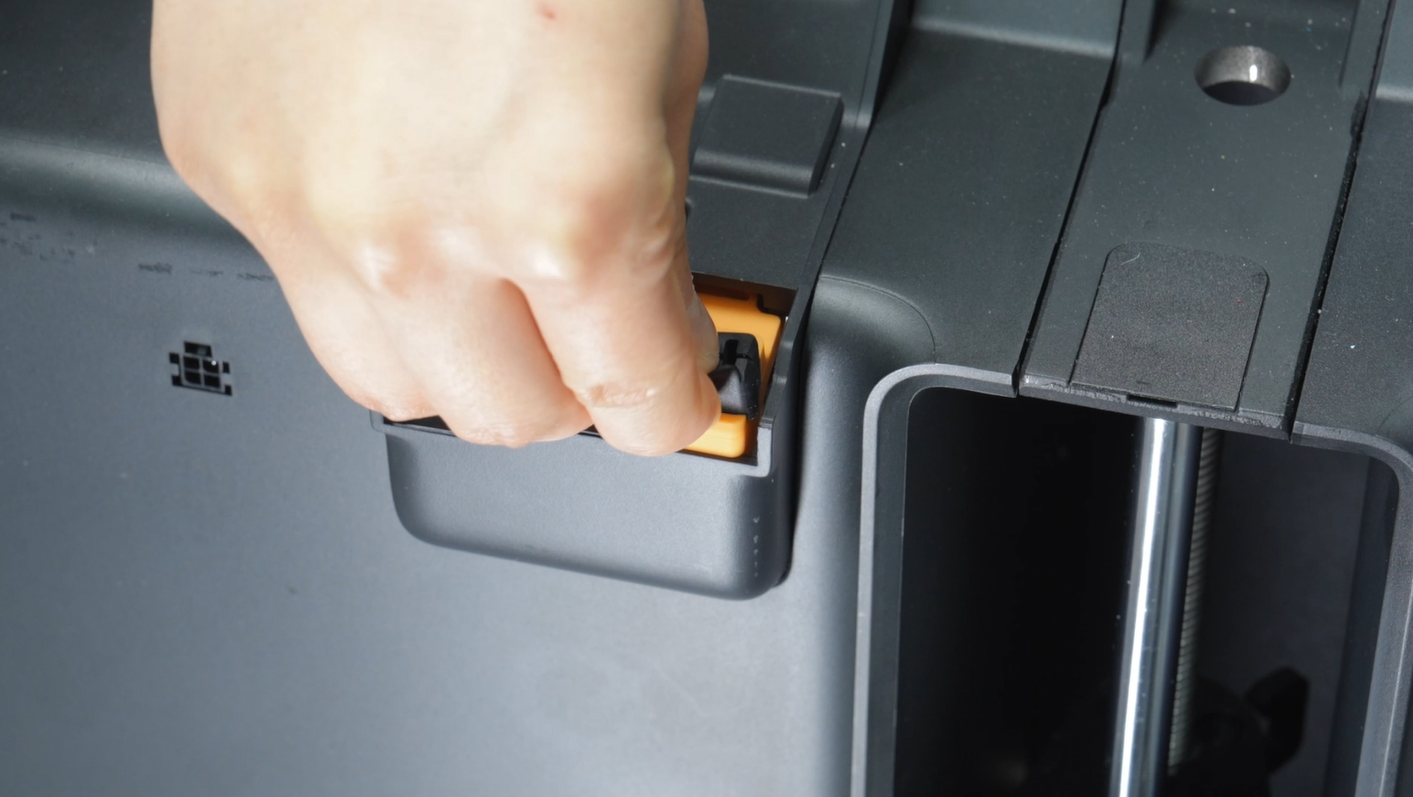

- Alineá las dos secciones de goma de la almohadilla con las ranuras en el purge wiper.
- Presioná la almohadilla hacia abajo para que calce en su lugar.
La instalación está terminada.
Verificación del funcionamiento
Para verificar que todo ande bien, lanzá una impresión y fijate con cuidado cómo limpia al empezar. Si la almohadilla se instaló correctamente, la punta del nozzle se va a limpiar como corresponde.
Notas finales
Esperamos que esta guía detallada te haya sido de ayuda.
Si esta guía no soluciona tu problema, por favor enviá un ticket técnico; vamos a responder tus preguntas y darte asistencia.
Si tenés sugerencias o comentarios sobre esta Wiki, podés dejar un mensaje en el área de comentarios. ¡Gracias por tu apoyo y atención!
