Este artículo explica paso a paso cómo reemplazar la placa de interfaz de 4 pines de la serie H2. Seguí estas instrucciones detalladamente para asegurar que la placa nueva quede instalada correctamente y sin riesgos.
Placa de interfaz de 4 pines

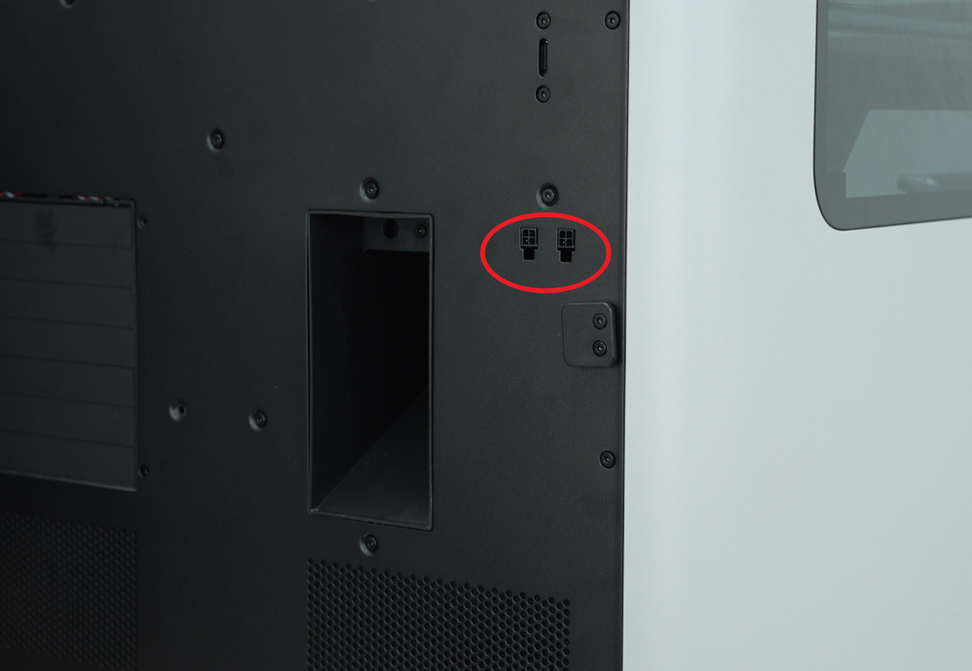

La placa de interfaz de 4 pines está instalada en la parte trasera de la impresora y ofrece dos conectores de 4 pines para conectar una bomba de aire externa y una placa de expansión.
Nota: Esta guía usa una máquina H2D como ejemplo, pero los pasos son idénticos para la H2S y la H2C.

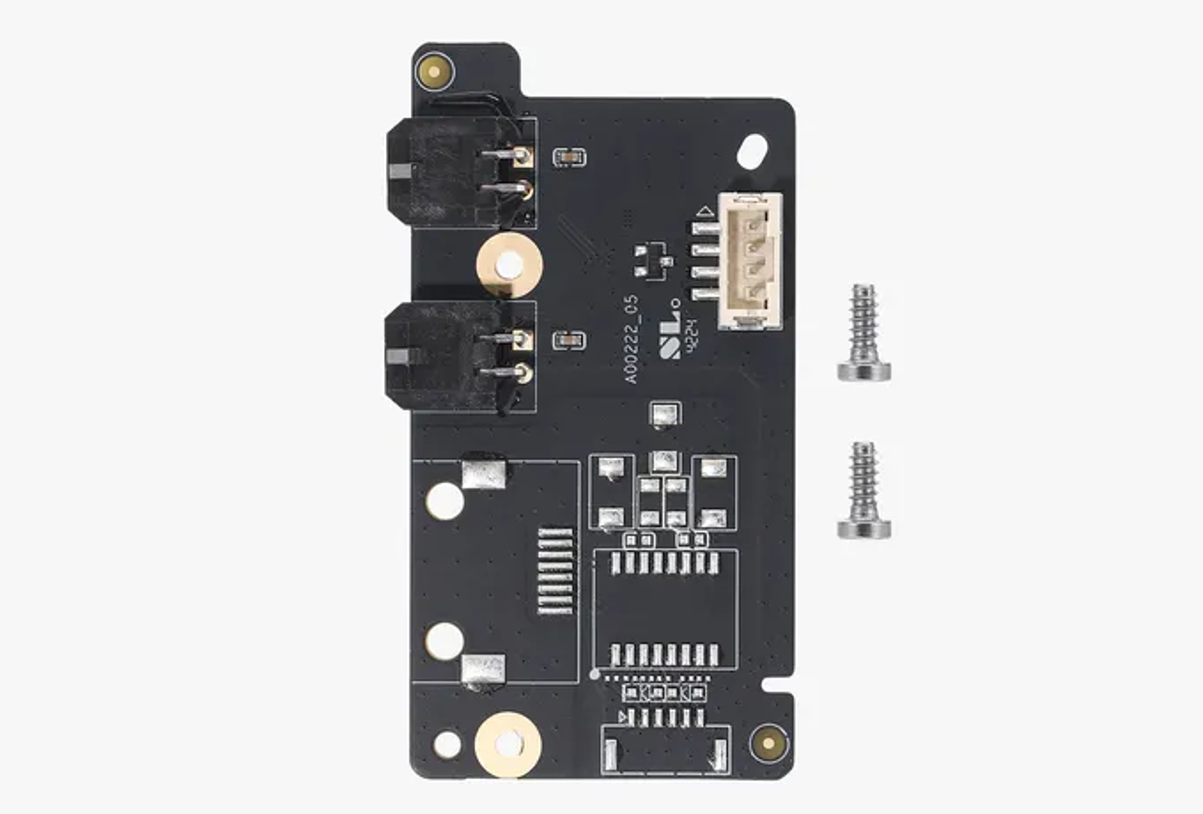

El kit de repuesto de la placa de interfaz incluye:
- 1 placa de interfaz de 4 pines.
- 2 tornillos BT2x5 (usados para fijar la placa).
Cuándo hace falta el reemplazo
Tenés que cambiar esta placa cuando la placa de interfaz de 4 pines original falle o deje de funcionar correctamente.
Herramientas y materiales necesarios
- Placa de interfaz de 4 pines nueva.
- Llave Allen H2.0.
Advertencia de seguridad
¡IMPORTANTE! Es fundamental que apagues la impresora antes de realizar cualquier tarea de mantenimiento, incluyendo trabajos en la electrónica o los cables del toolhead. Si hacés esto con la impresora encendida, podés provocar un cortocircuito, dañando los componentes electrónicos y poniendo en riesgo tu seguridad.
Durante el mantenimiento o la resolución de problemas, puede que necesites desarmar partes, como el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en corto si se tocan entre sí, con metal o con otros componentes mientras la impresora sigue prendida. Por eso, apagá la impresora y desenchufala de la corriente antes de empezar. Si tenés dudas sobre cómo seguir esta guía, te recomendamos abrir un ticket de soporte técnico y te ayudaremos lo antes posible.
Cómo sacar la placa de interfaz de 4 pines
Paso 1. Sacar el panel trasero

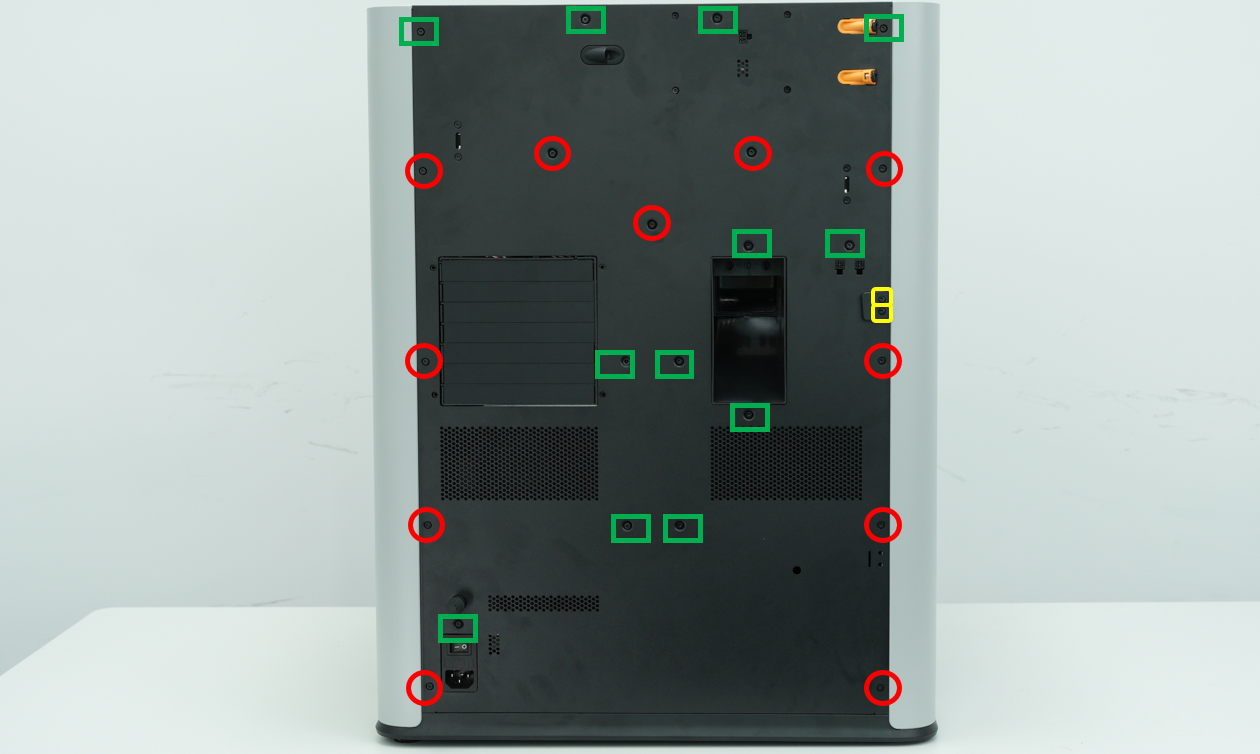

Primero, retirá los 11 tornillos autoperforantes para chapa (ST3×6) y los 12 tornillos autoperforantes para plástico (BT3×8). Te sugerimos mucho preparar dos recipientes chicos para separar los tipos de tornillo y no mezclarlos.
- Usá un destornillador hexagonal H2.0 para sacar los 11 tornillos ST3×6 (marcados con círculos rojos en la imagen).
- Usá el mismo destornillador H2.0 para sacar los 12 tornillos BT3×8 (marcados con rectángulos verdes).
- La marca amarilla indica los tornillos de fijación para el spool externo (M3×12).

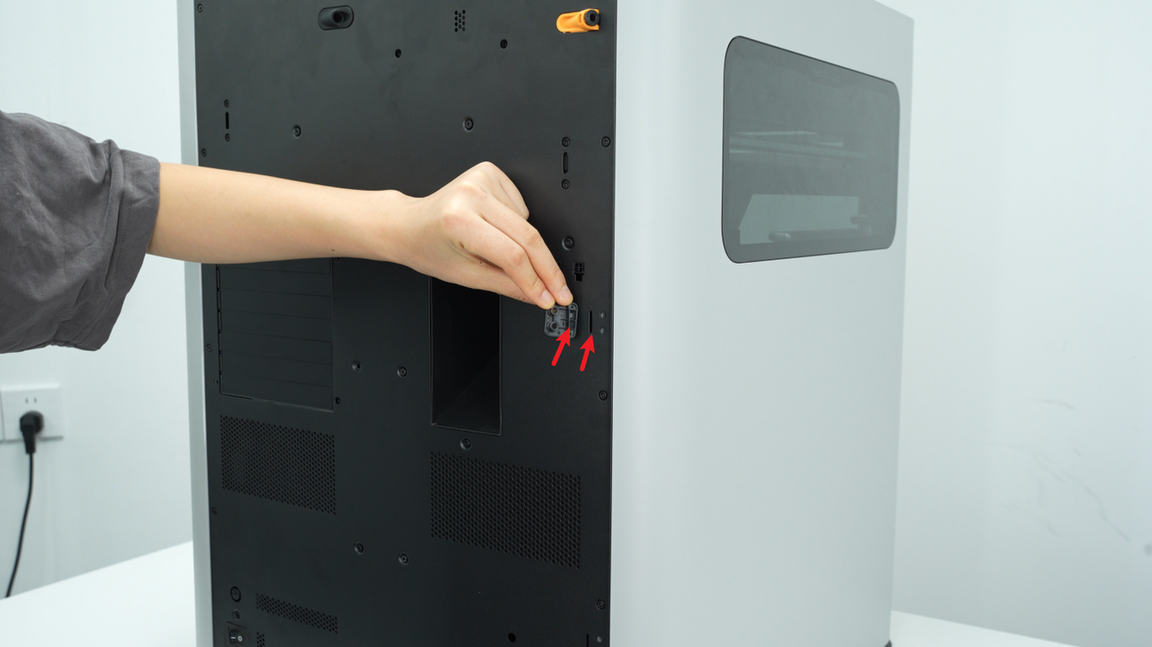

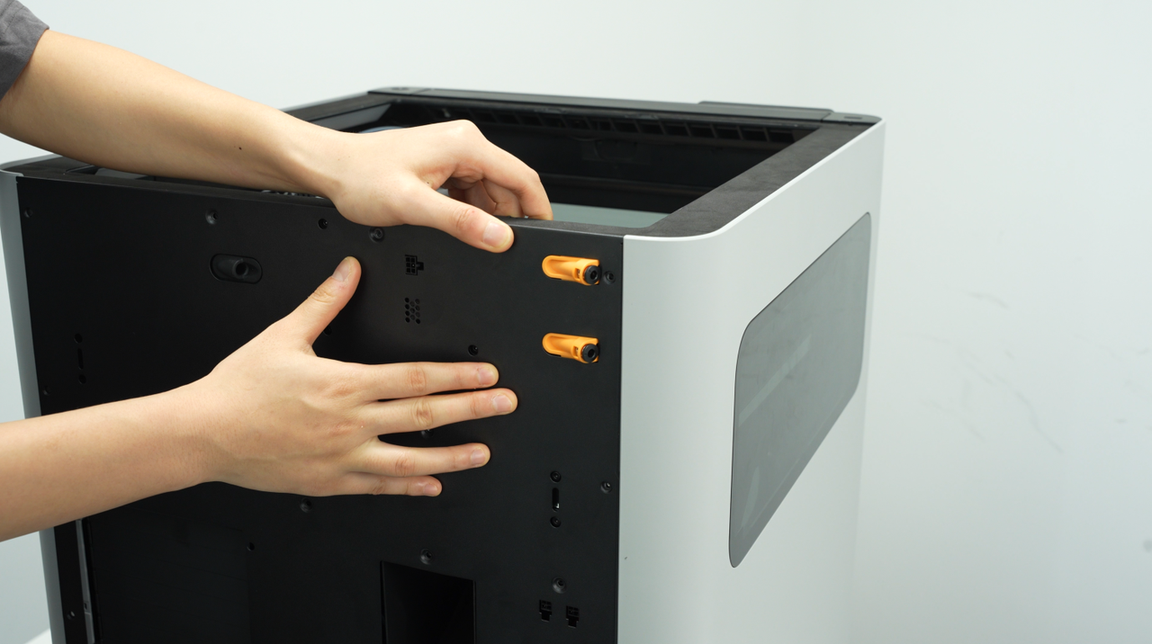

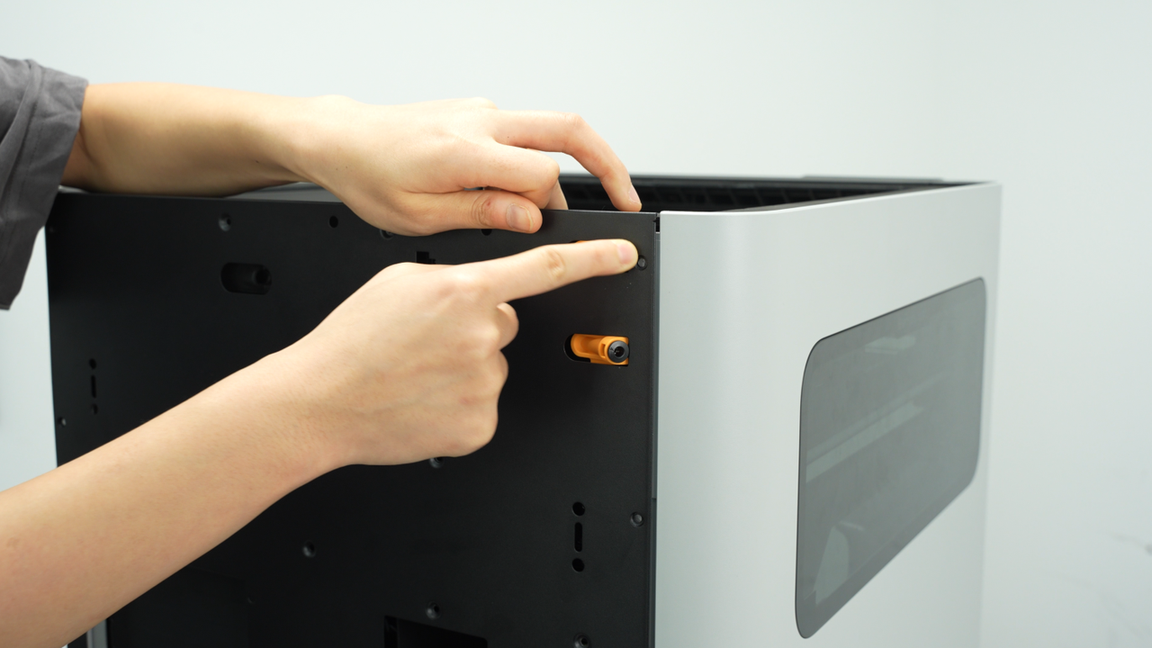

Presioná el acople neumático para liberar la interferencia, incliná el panel trasero un poco hacia atrás y levántalo para sacarlo.

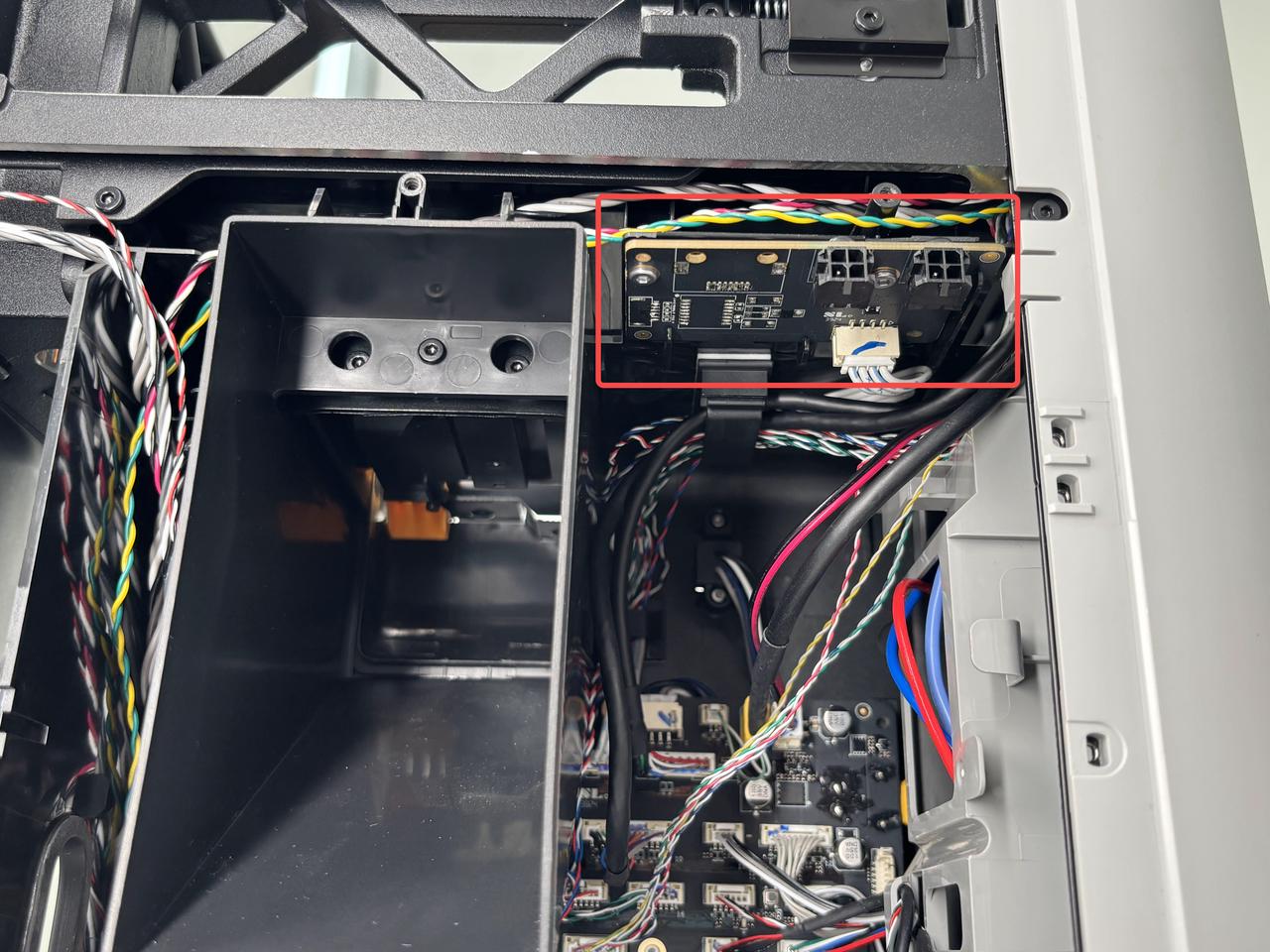

Paso 2. Sacar la placa de interfaz de 4 pines

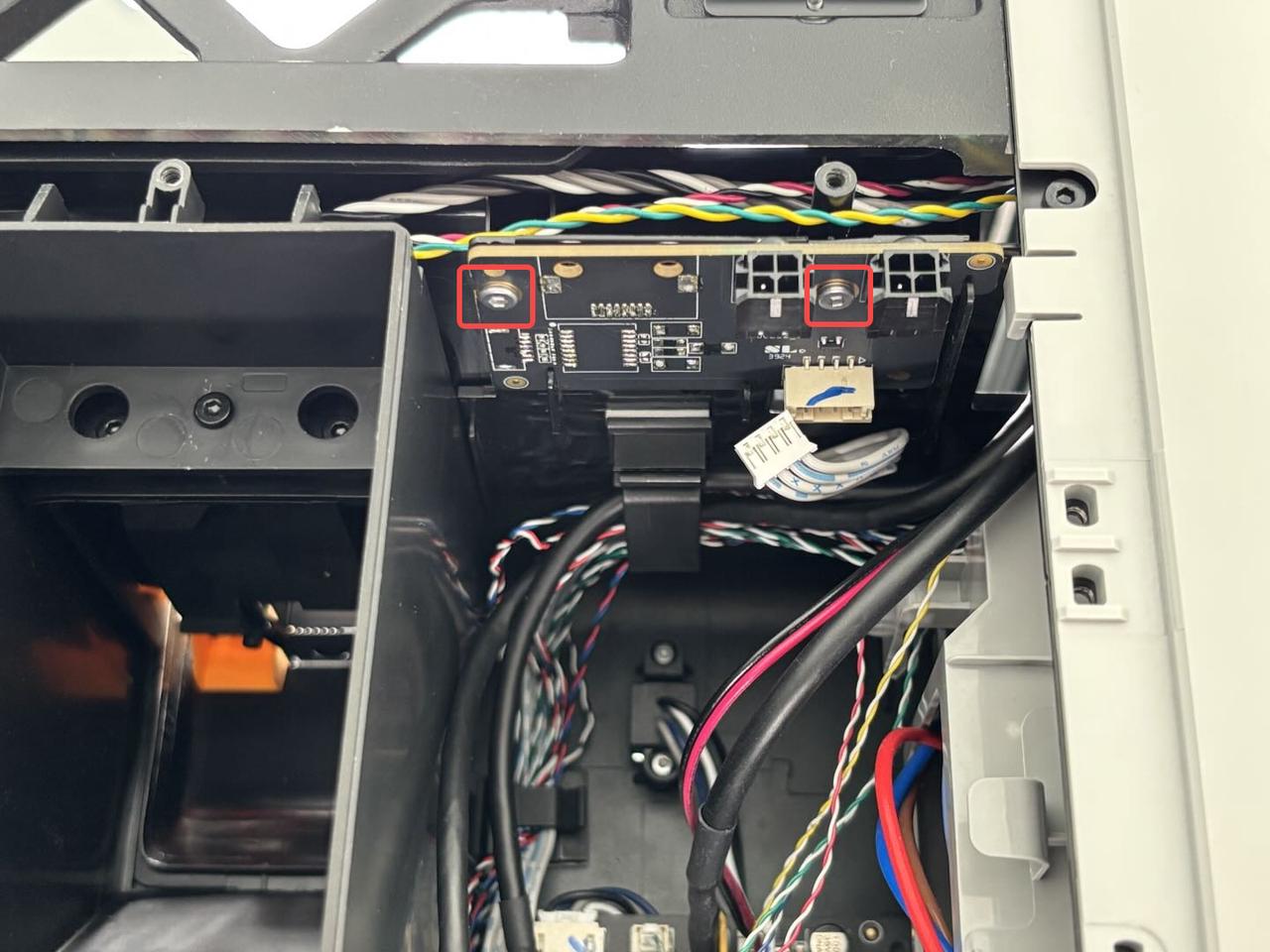

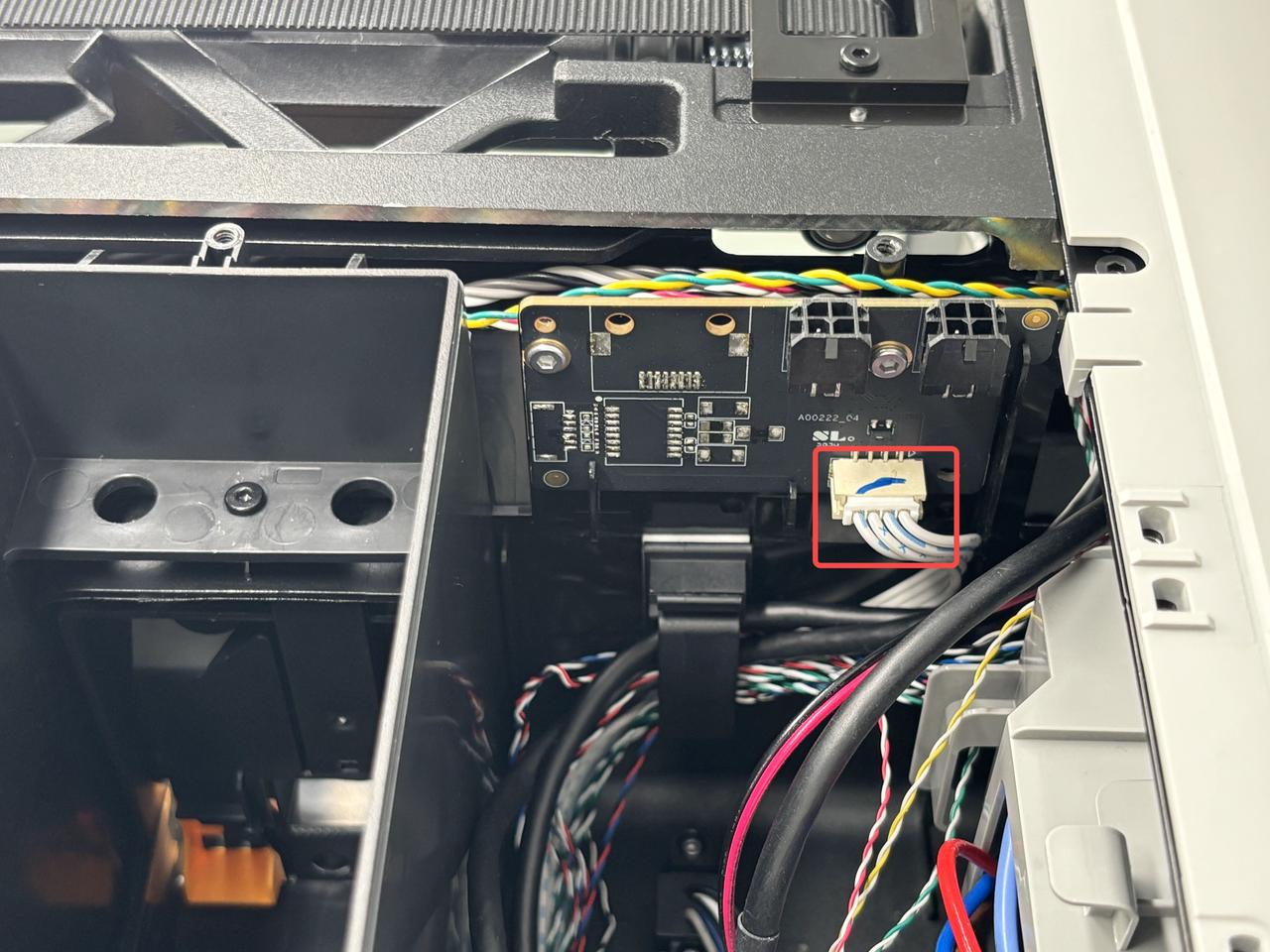

Desconectá el cable de la placa de interfaz de 4 pines. Después, usá una llave Allen H2.0 para sacar los 2 tornillos de fijación (BT2x5) y retirá la placa de interfaz.
Cómo instalar la placa de interfaz de 4 pines
Paso 1. Reinstalar la placa de interfaz de 4 pines
Colocá la placa nueva en su lugar dentro de la impresora y ajustá los dos tornillos de fijación (BT2x5) usando una llave Allen H1.5. Volvé a conectar el cable a la placa de interfaz.
Paso 2. Reinstalar el panel trasero
Insertá el panel trasero inclinado en la base de la impresora. Usá la llave Allen H2.0 para ajustar los 11 tornillos ST3×6 y los 12 tornillos BT3×8. Alineá la base del soporte para spool externo con los agujeros de la parte de atrás y ajustá los dos tornillos de fijación con la llave H2.0.
Verificar el funcionamiento
Conectá la fuente de alimentación y prendé la impresora para verificar si la bomba de aire externa o la placa de expansión se pueden usar normalmente.
Notas finales
Esperamos que esta guía detallada te haya resultado útil. Si este manual no soluciona tu problema, por favor abrí un ticket técnico y vamos a responder tus dudas para ayudarte. Si tenés sugerencias o comentarios sobre esta Wiki, dejanos un mensaje en el área de comentarios. ¡Gracias por el aguante!
