En este artículo te explicamos cómo cambiar la pantalla o el conector de pantalla de las impresoras de la serie H2.
Nota: En esta guía usamos la H2D como ejemplo, pero los pasos son exactamente los mismos para los modelos H2S y H2C.
Pantalla
La impresora H2D usa una pantalla táctil de 5 pulgadas con una resolución de 1280*720 para controlar el equipo.
Los repuestos de la pantalla incluyen:
- Pantalla: incluye la bisagra preinstalada (1 unidad).
- Conector de pantalla: no hace falta cambiarlo si no está dañado (1 unidad).
- Tornillos M2.5x4: se usan para fijar la bisagra y la tapa frontal (2 unidades).
Cuándo cambiarla
Reemplazá la pantalla cuando se ponga negra, pero el conector de pantalla y las luces de la placa AP funcionen correctamente.
Herramientas y materiales necesarios
- Pantalla nueva
- Llave Allen H2.0
- Llave Allen H1.5
Especificaciones de los tornillos: (Te recomendamos guardar bien los tornillos que saques para no perderlos):
BT2x12: Para fijar la tapa frontal (1 unidad).M2.5x4: Para fijar la pantalla (2 unidades).BT2.6x8: Para fijar la tapa de la placa AP (solo se toca si vas a cambiar el conector, 1 unidad).
Aviso de seguridad
¡IMPORTANTE! Es fundamental que apagues la impresora antes de hacer cualquier laburo de mantenimiento, incluyendo el manejo de la electrónica y los cables del tool head. Si hacés esto con la impresora prendida, podés causar un cortocircuito, dañar los componentes electrónicos y ponerte en riesgo.
Durante el mantenimiento, quizás tengas que desarmar piezas como el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en corto si se tocan entre sí o con partes metálicas mientras hay energía. Por eso, apagá la impresora y desenchufala de la corriente antes de empezar. Si tenés dudas, mejor mandá un ticket técnico y te ayudamos.
Reemplazo de la pantalla H2D
Paso 1: Sacar la tapa frontal

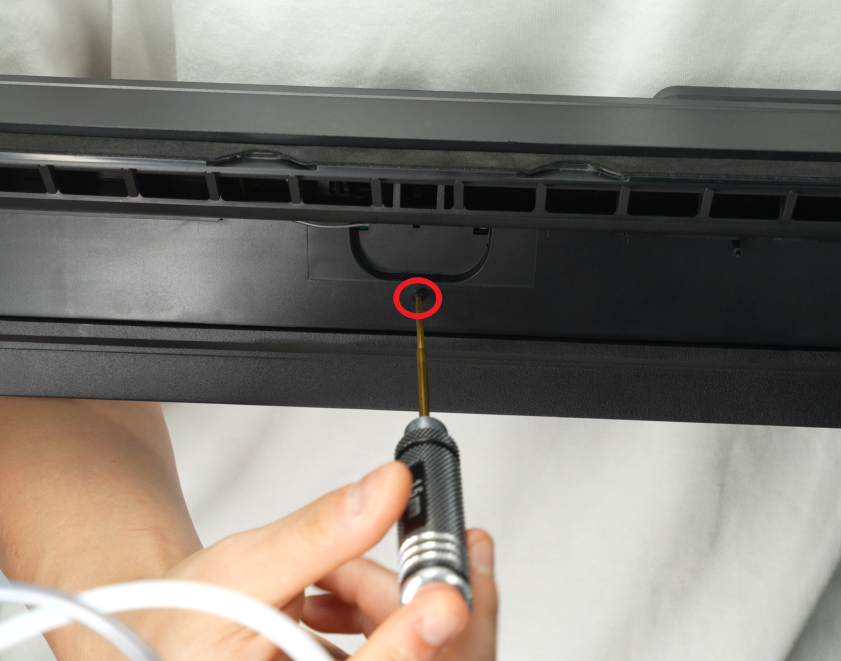

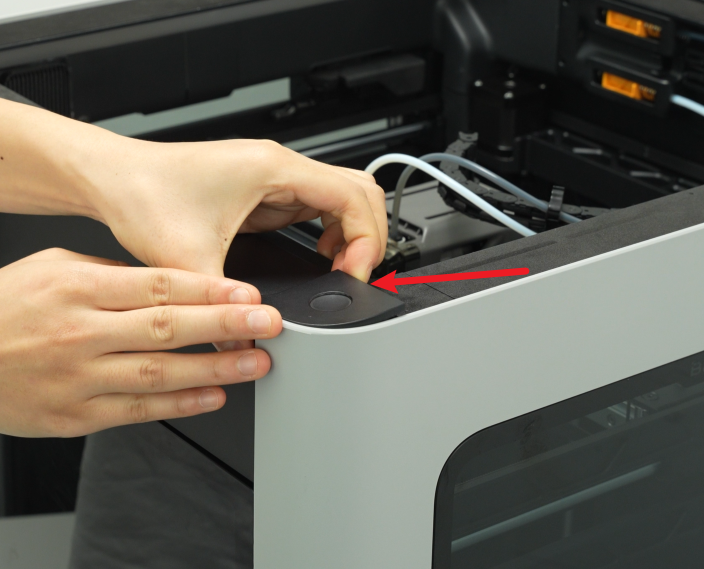

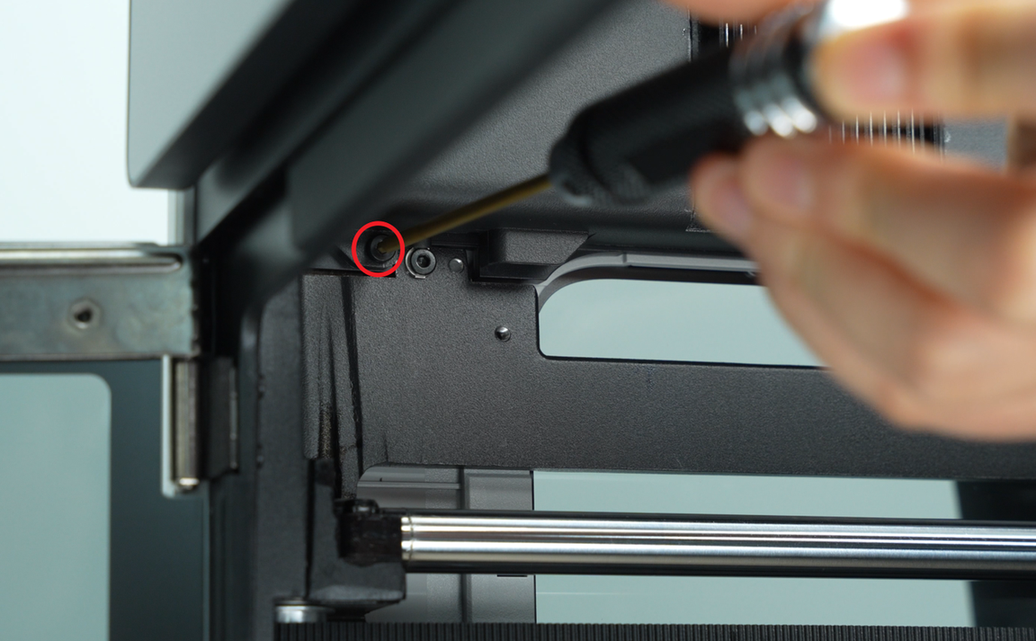

Usá una llave Allen H1.5 para sacar el tornillo de fijación (BT2x12). Después, agarrá la traba del lado izquierdo de la tapa frontal con la mano, destrabá la parte superior izquierda y luego la derecha.

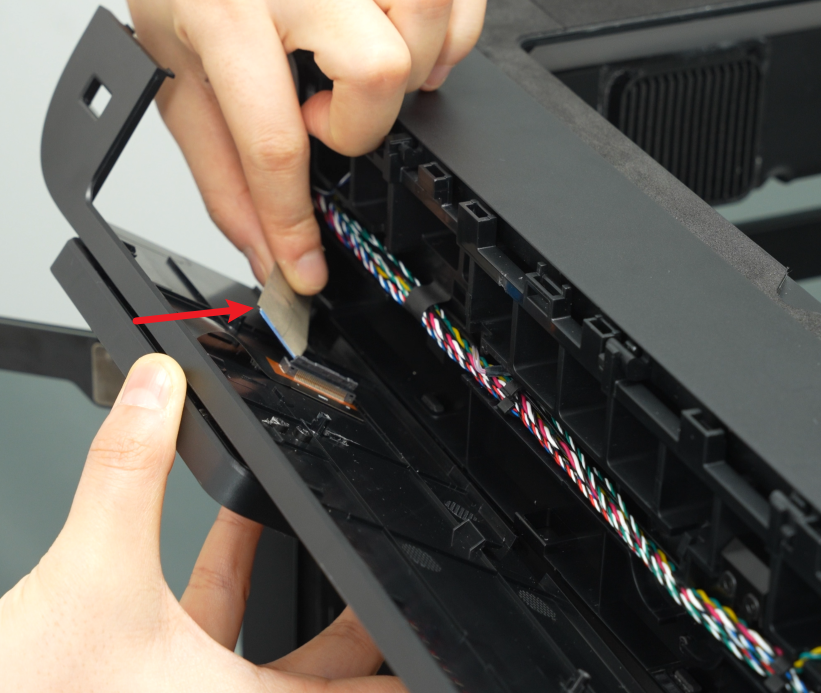

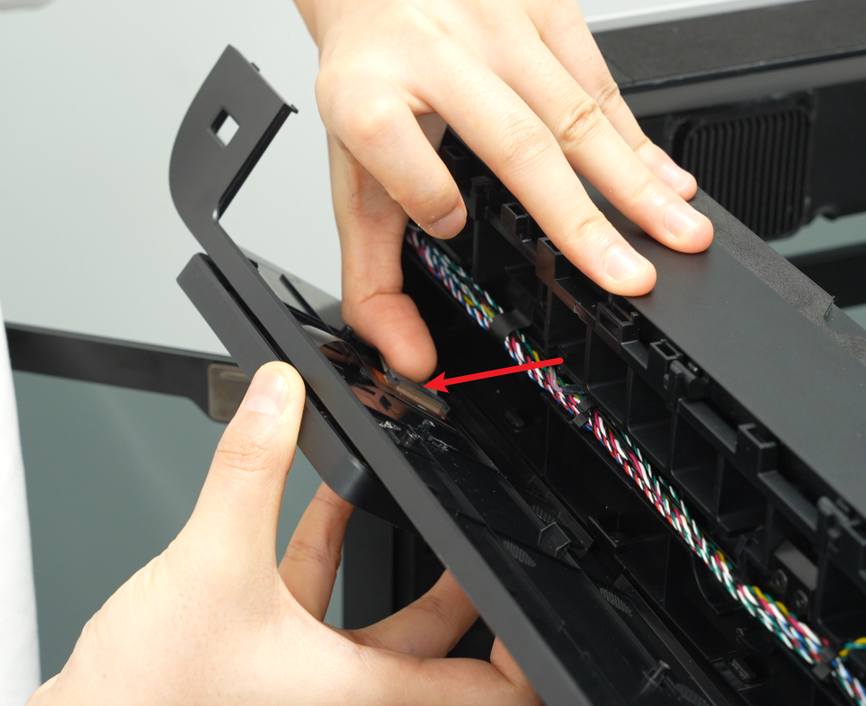

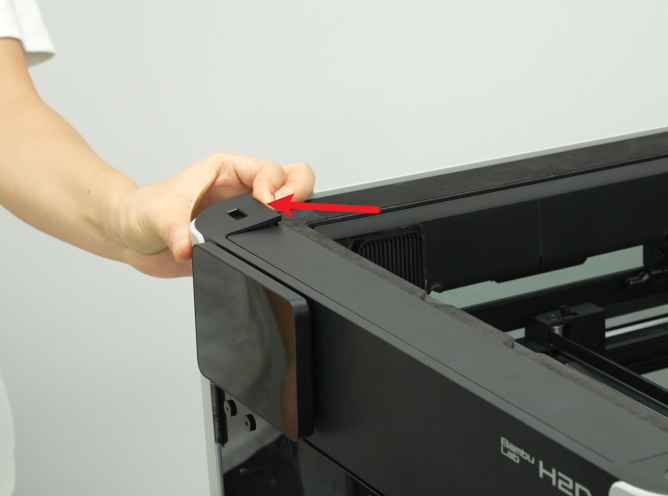

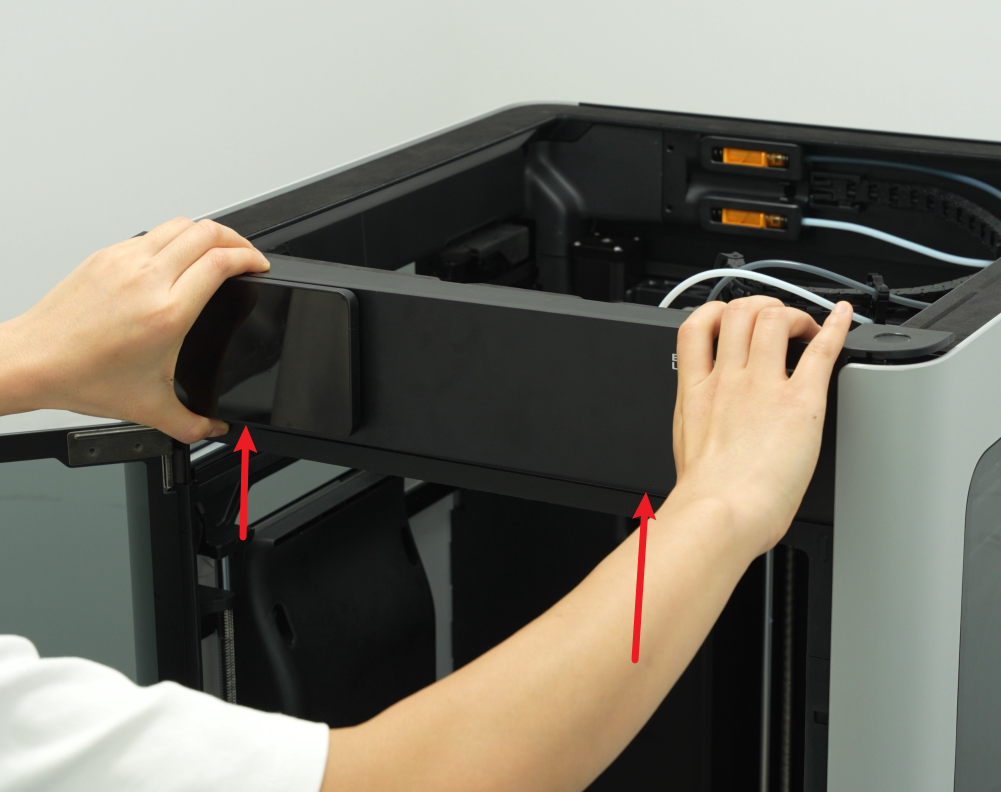

Poné los pulgares en la parte de abajo de la tapa frontal y empujá para arriba para destrabar los enganches. Agarrá el lado derecho de la tapa, doblalo apenas un poquito y sacalo por debajo del panel lateral derecho. ¡Hacé esto con cuidado para no romper el cable FPC de la pantalla!

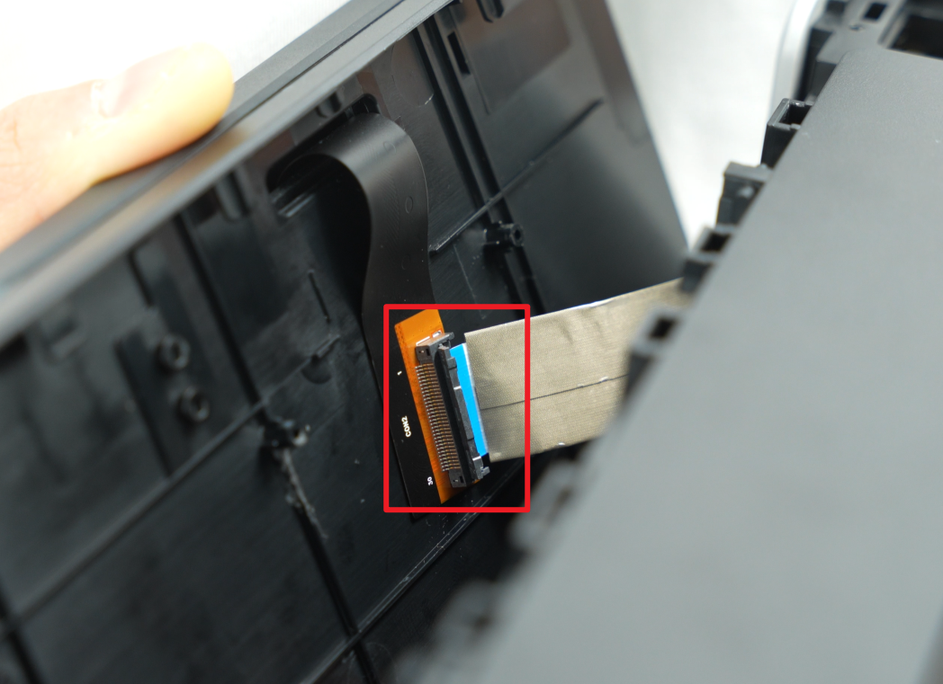

Una vez que saques la tapa, dala vuelta con cuidado para ver la conexión entre la pantalla y el cable FPC. Levantá la traba del conector y sacá el cable.
Paso 2: Sacar la pantalla de la tapa frontal

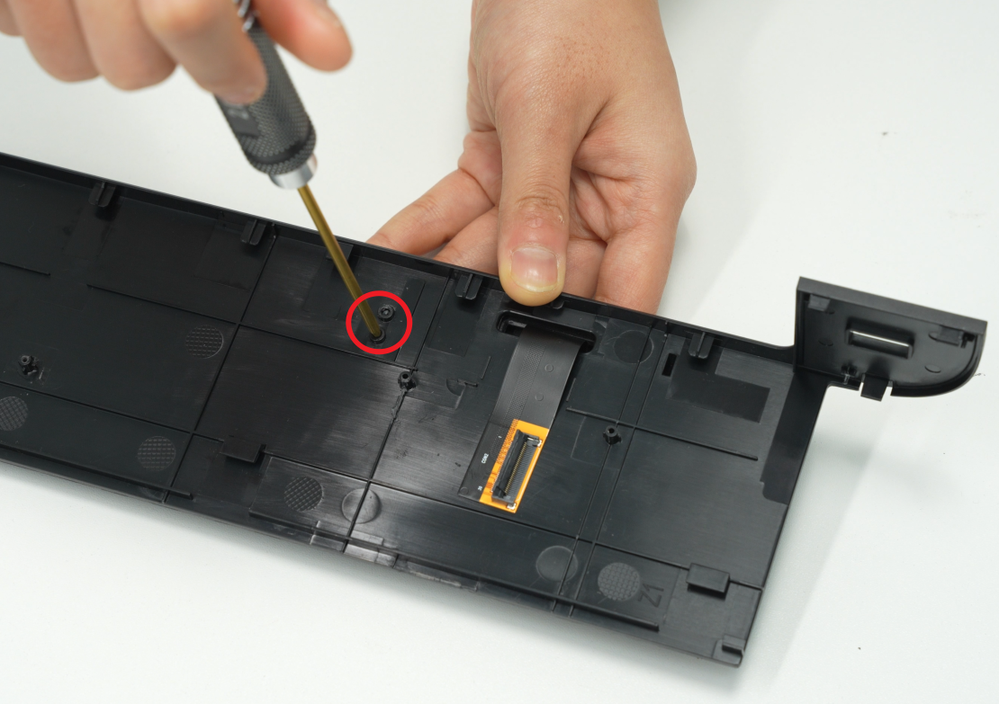

Apoyá la tapa en la mesa, usá la llave Allen H2.0 para sacar los dos tornillos de la bisagra (M2.5x4) y despegá el cable FPC de la tapa frontal (podés ayudarte con una pinza de depilar).
Incliná la tapa para arriba, sacá los pines de la pantalla y retirala.
Instalación de la pantalla
Paso 1: Montar la pantalla en la tapa frontal
Primero, pasá el cable FPC por el agujerito de la tapa frontal. Alineá los pines de la pantalla con los orificios de la tapa y encajalos. Ajustá los dos tornillos de fijación (M2.5x4) con la llave Allen H2.0 y pegá el FPC a la tapa. Si el adhesivo original no pega bien, usá un pedacito de cinta doble faz.
Paso 2: Instalar la tapa frontal
Ubicá el lado izquierdo de la tapa cerca del lateral izquierdo de la impresora. Conectá el cable FPC de la pantalla y bajá la traba negra para asegurarlo.

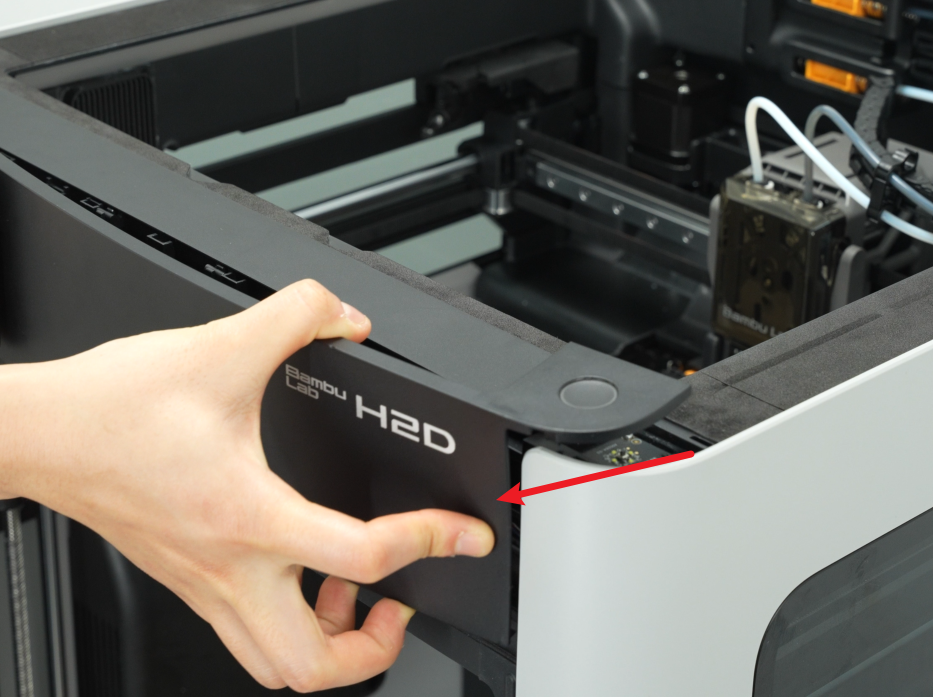

Agarrá el lado derecho de la tapa, doblalo un poquito con cuidado y metelo en la impresora. Presioná la tapa hacia abajo para que todos los enganches calcen bien. Por último, ajustá el tornillo BT2x12 con la llave Allen H1.5.
Reemplazo del conector de pantalla H2D
¡Si el conector no está roto, no hace falta cambiarlo!
Paso 1: Sacar la tapa frontal
Seguí los mismos pasos que explicamos antes para sacar el tornillo BT2x12, destrabar la tapa y desconectar el cable FPC de la pantalla.
Paso 2: Sacar la tapa de la placa AP
Usá la llave Allen H2.0 para sacar el tornillo BT2.6x8 que sujeta la tapa de la placa AP y retirala por el lado que está cerca de la puerta frontal.
Paso 3: Sacar el conector de pantalla
Soltá la traba del conector de pantalla en la placa AP. Primero sacá el anillo magnético del conector y después retirá el cable.
Paso 4: Instalar el nuevo conector
Fijate bien la orientación: el extremo que dice "AP" va conectado a la placa AP. Asegurate de que el lado azul de ambos extremos mire hacia vos. Pasá el extremo que no dice "AP" por el agujerito de la impresora hasta que asome por el frente. Poné el anillo magnético en el cable, conectalo a la placa AP y cerrá la traba.
Paso 5: Reinstalar la tapa de la placa AP y la frontal
Volvé a poner la tapa de la placa AP empezando por el lado de atrás. Presioná bien los puntos indicados para que encaje con el protector de cables y el buffer de filamento. Ajustá el tornillo BT2.6x8 con la llave H2.0. Después, volvé a poner la tapa frontal y conectá la pantalla como vimos antes.
Verificación
Prendé la impresora. Si la pantalla LCD se ilumina, muestra todo bien y el touch responde, entonces terminaste. Si no, revisá las conexiones y probá de nuevo. Si el problema sigue, contactate con el soporte técnico de Bambu Lab.
Esperamos que esta guía te haya servido. Si tenés alguna sugerencia o comentario, podés escribirnos abajo. ¡Gracias por elegirnos!
