Este artículo te explica cómo reemplazar la canaleta de purga (purge chute) de la H2D. Mirá que en esta guía usamos la H2D como ejemplo, pero los pasos son exactamente iguales para la H2C.
Canaleta de purga
La canaleta de purga se instala debajo del conducto del limpiador de purga para expulsar hacia afuera de la impresora los desperdicios que este genera.
Los repuestos para la canaleta de purga incluyen lo siguiente:
- Canaleta de purga * 1
- Tornillo BT3x8 * 1
Cuándo reemplazar
Tenés que cambiarla si la canaleta de purga tiene una deformación importante (ya sea por el transporte o por mantenimiento previo) que esté afectando su uso o instalación.
Herramientas y materiales necesarios
- Nueva canaleta de purga
- Llave Allen H2.0

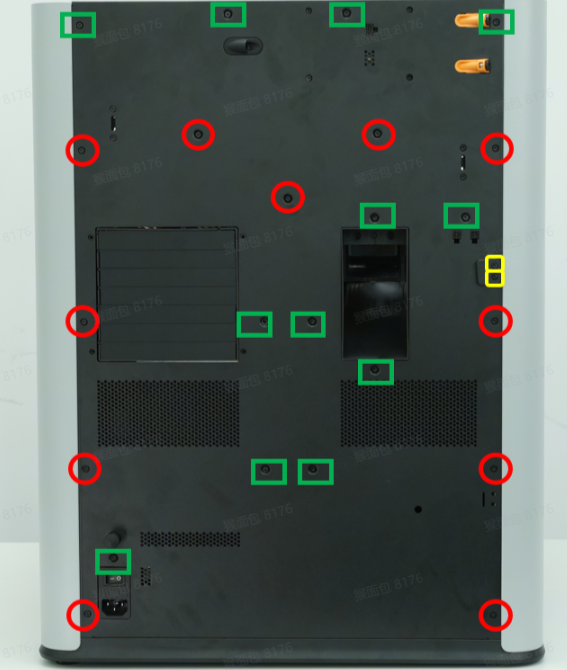

Fijate en las especificaciones y la cantidad de tornillos involucrados en el reemplazo (te recomendamos guardar bien los tornillos que saques para no perderlos):
| Especificación | Posición | Cantidad |
|---|---|---|
BT3x8 |
Fijación del panel trasero (cuadrado verde) | 12 |
ST3x8 |
Fijación del panel trasero (círculo rojo) | 11 |
ST3x12 |
Fijación del soporte del porta-bobinas (cuadrado amarillo) | 2 |
BT3x8 |
Fijación de la canaleta de purga | 1 |
Aviso de seguridad
¡IMPORTANTE! Es fundamental que apagues la impresora antes de hacer cualquier laburo de mantenimiento, incluyendo meter mano en la electrónica o los cables del cabezal. Hacer estas cosas con la impresora prendida puede causar un cortocircuito, dañando los componentes electrónicos y siendo un peligro para vos.
Durante el mantenimiento, quizás tengas que desarmar partes como el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otro metal o con partes electrónicas mientras la impresora sigue prendida. Esto puede romper la electrónica y traerte más problemas.
Por eso, desenchufá la máquina antes de empezar. Así evitás daños y laburás de forma segura. Si tenés alguna duda sobre cómo seguir esta guía, abrí un ticket en nuestra página de soporte y te vamos a ayudar lo antes posible.
Retirar la canaleta de purga
Paso 1: Sacar el panel trasero
Para sacar el panel trasero de la impresora, fijate en la información correspondiente sobre cómo reemplazar el panel trasero de la H2D.

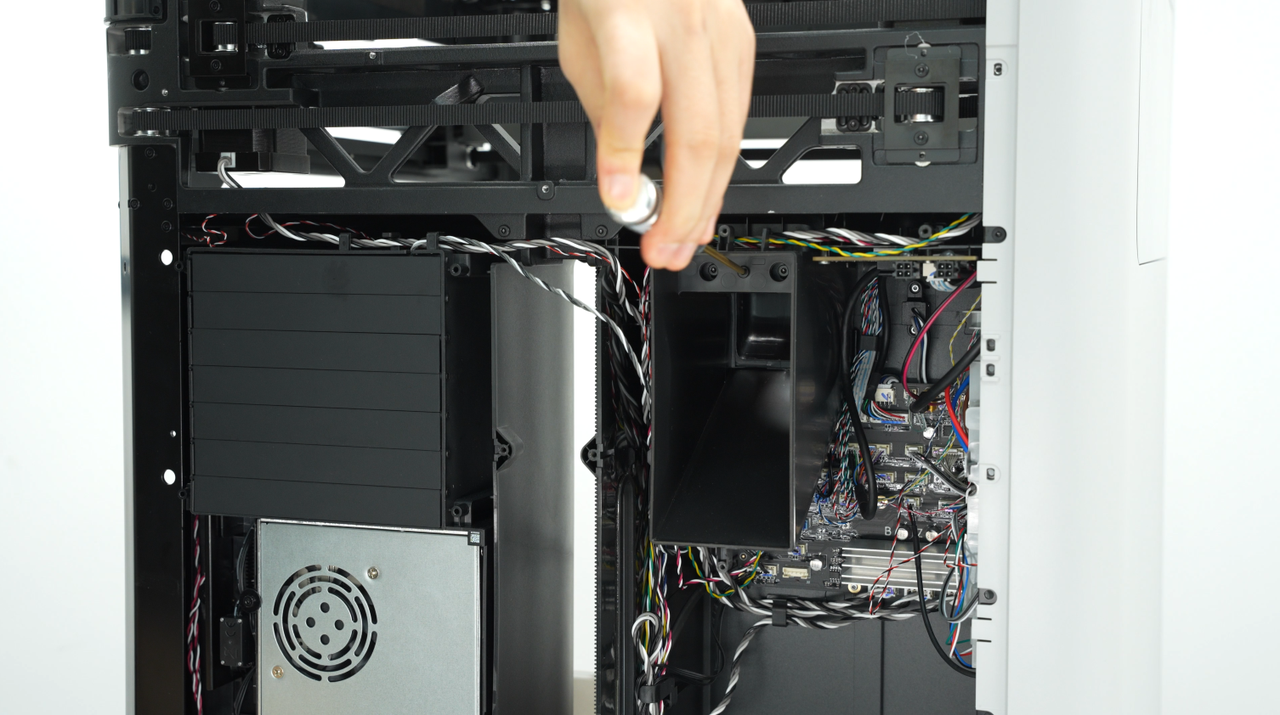

Paso 2: Desatornillar el tornillo de la canaleta de purga

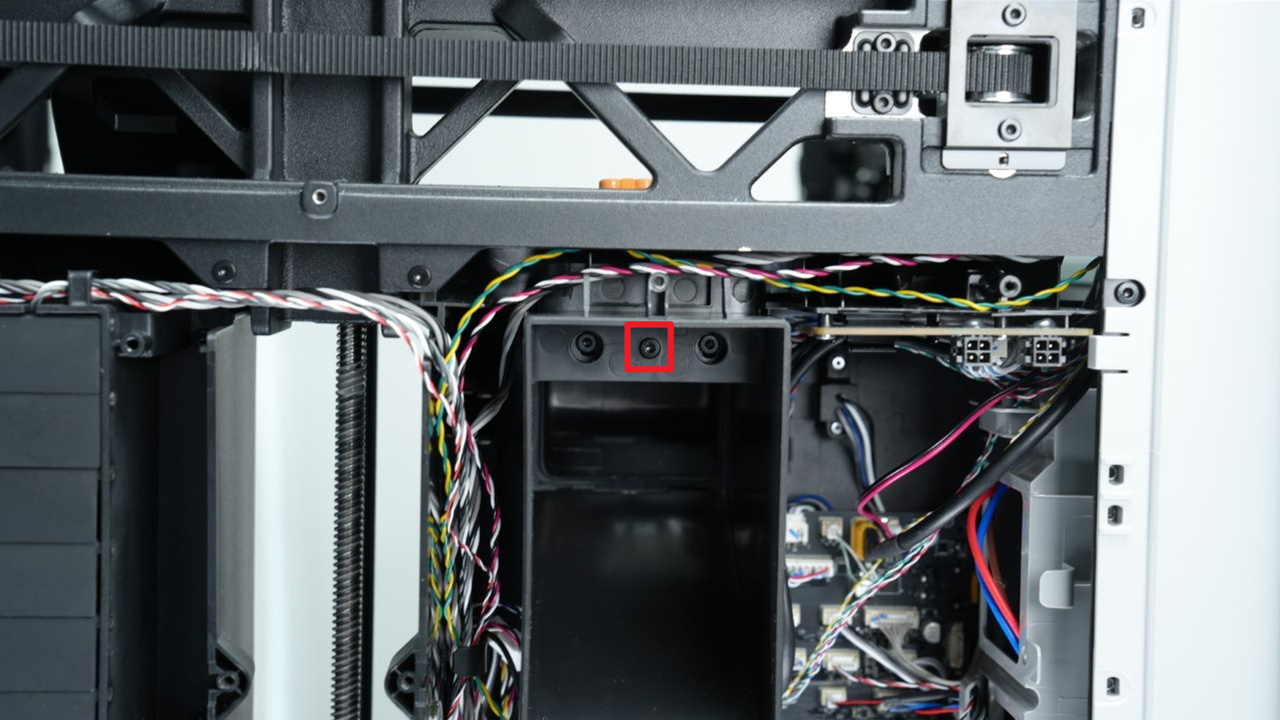

Usá una llave Allen H2.0 para sacar el tornillo BT3x8.

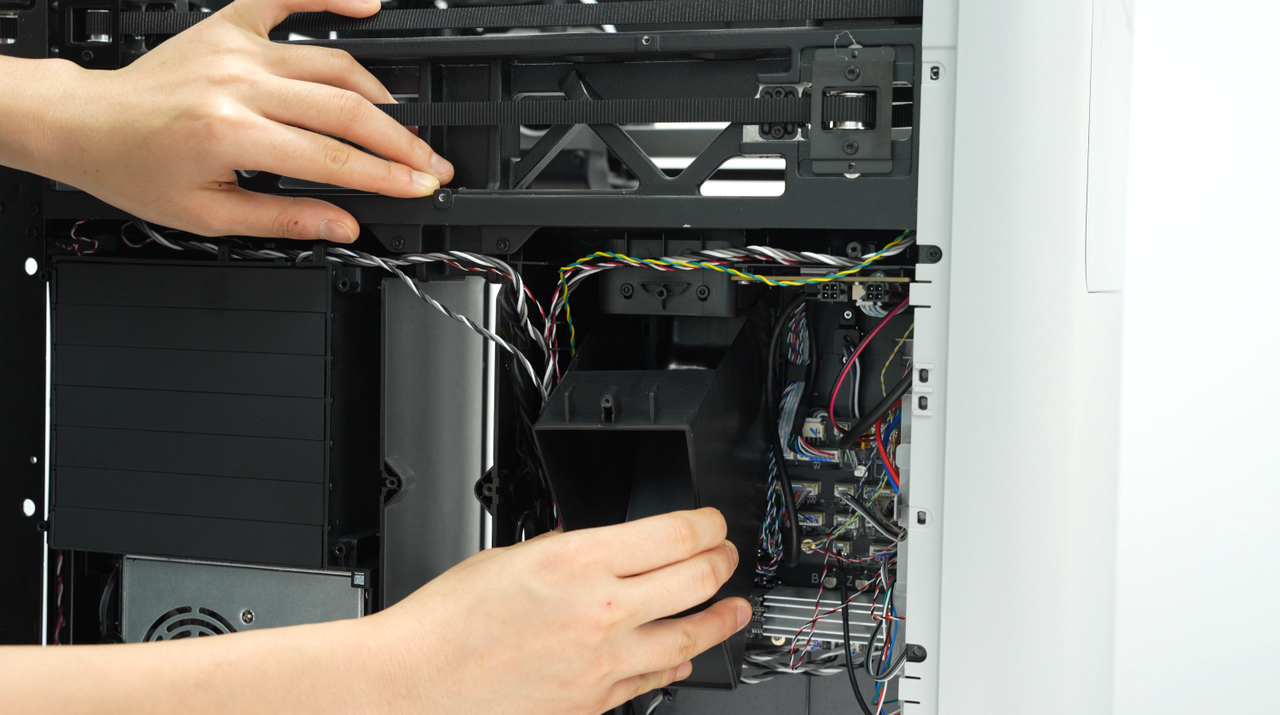

Paso 3: Sacar la canaleta de purga
Tirá hacia abajo para retirar la canaleta.
Instalar la canaleta de purga
Paso 1: Instalar la canaleta de purga

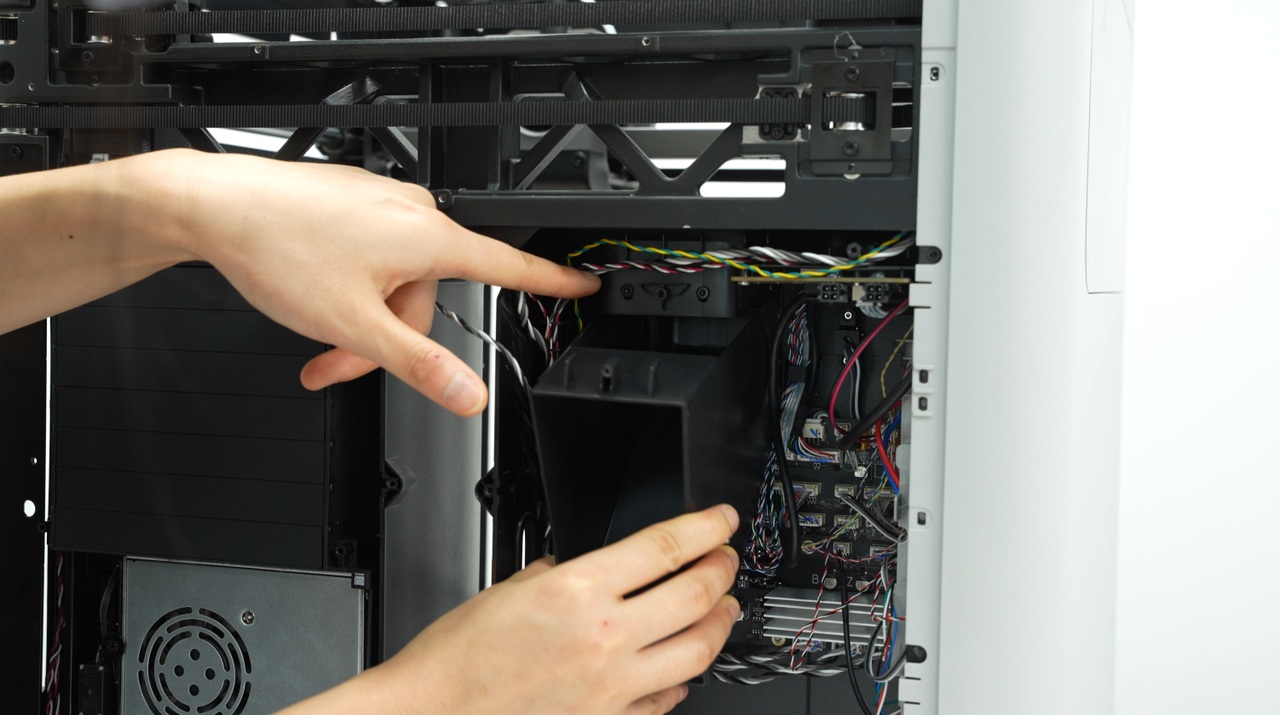

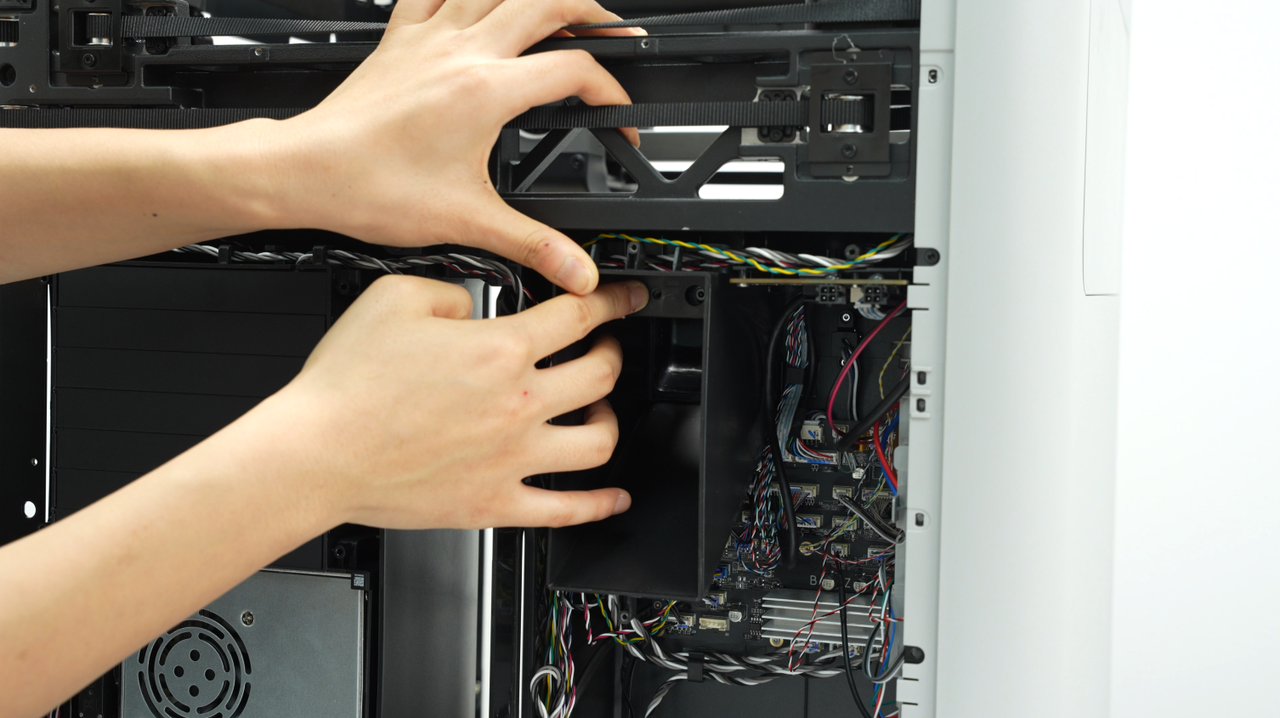

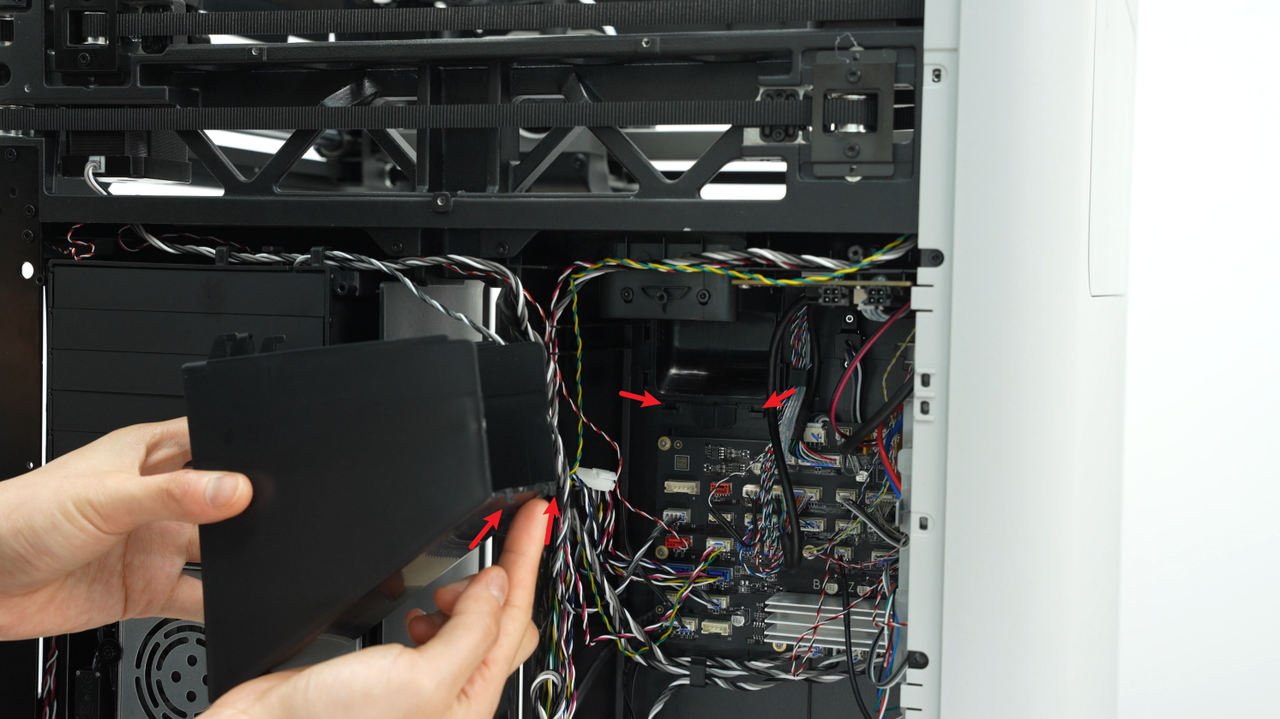

Primero, alineá las dos posiciones de las trabas en la base de la canaleta de purga, después empujá hacia adelante para que encastren en los agujeros del revestimiento. Una vez instalada, fijate si los agujeros de los tornillos quedaron alineados.

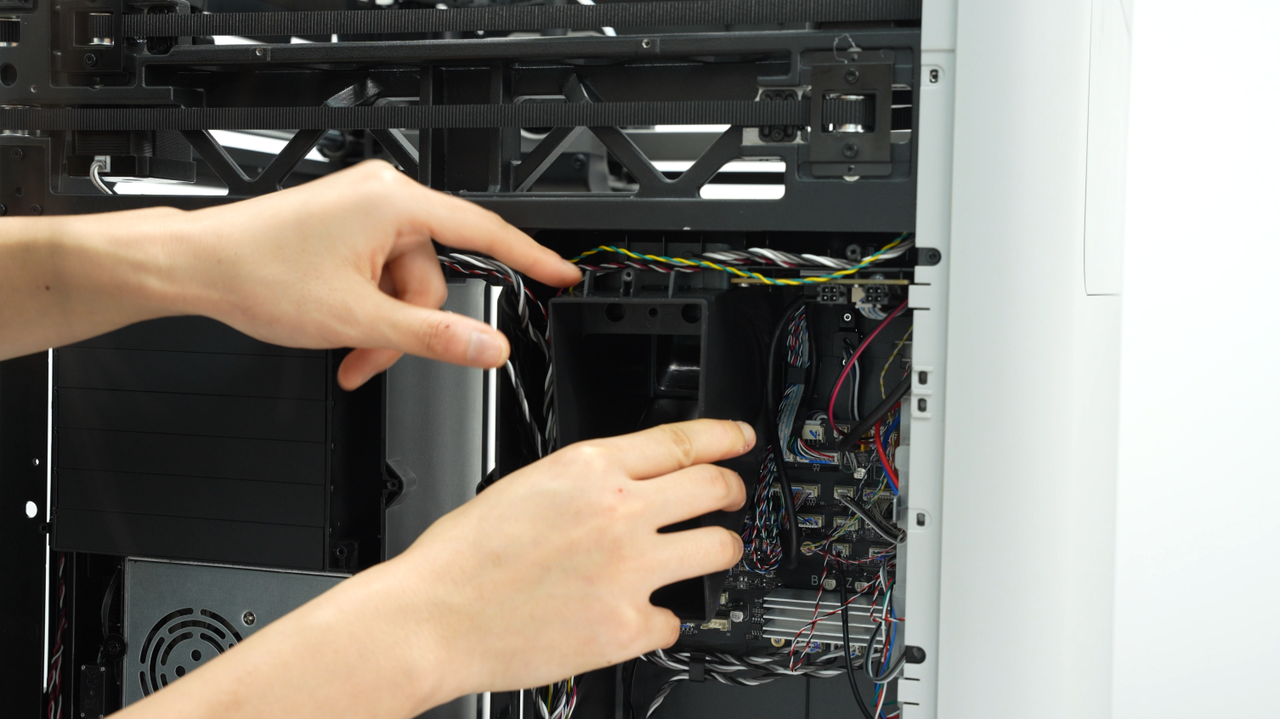

¡IMPORTANTE! Hay muchos cables en el costado que se pueden marcar o cortar si los apretás. Además, cambiar cables rotos es un lío y cuesta encontrar la causa del problema. Por eso, asegurate de acomodar bien los cables antes de presionar la canaleta de purga. Si ves que algún cable está quedando apretado, pará al toque y acomodalo antes de seguir.

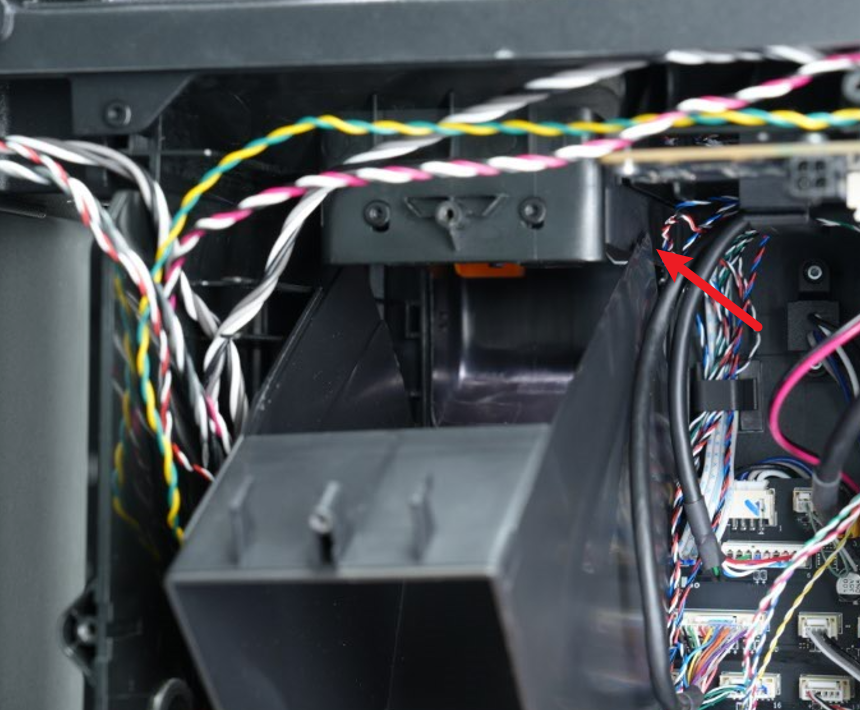

Nota: Al instalar la canaleta de purga, tené cuidado de enganchar los costados de la canaleta por fuera del revestimiento interno. Si los ponés por dentro, no va a calzar bien.
Paso 2: Ajustar el tornillo de la canaleta de purga

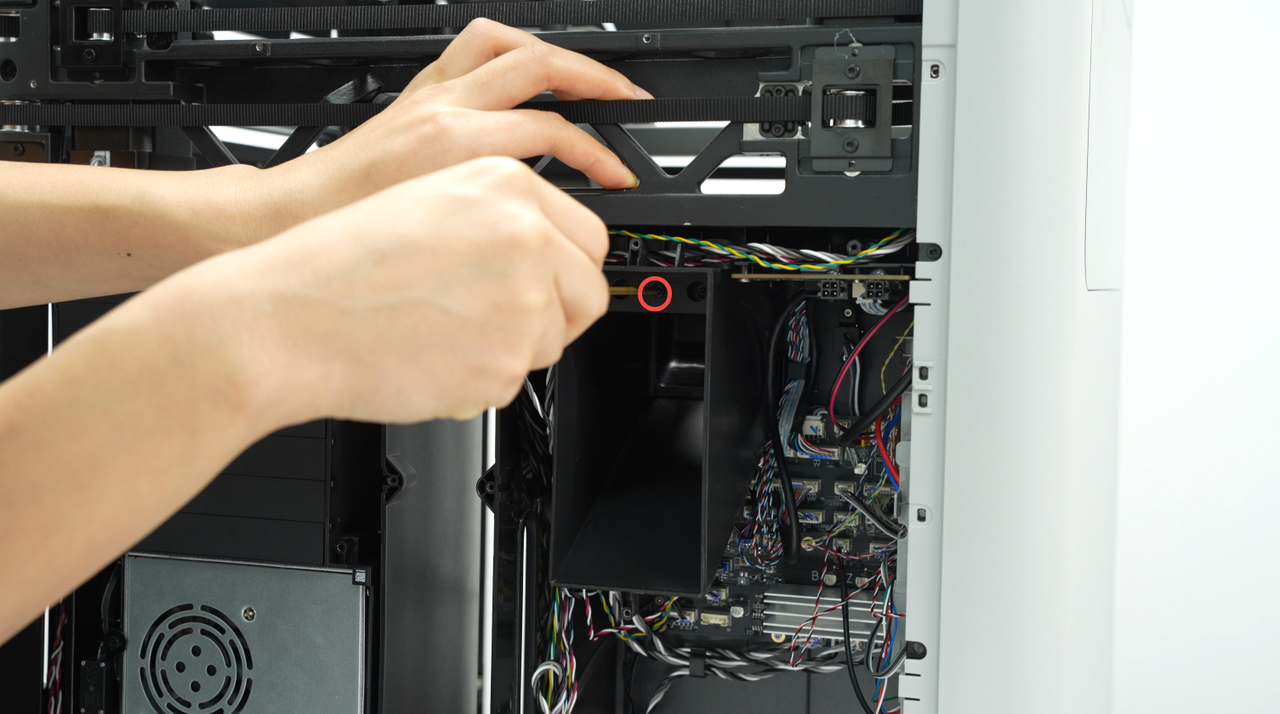

Ajustá el tornillo de fijación BT3x8 usando la llave Allen H2.0.
Paso 3: Instalar el panel trasero
Volvé a poner el panel trasero siguiendo las instrucciones correspondientes.
Para verificar que esté todo bien
Fijate que la canaleta de purga esté firme y que los desperdicios puedan deslizarse bien hacia afuera por la parte de atrás de la máquina.
Notas finales
Esperamos que esta guía detallada te haya servido.
Si esto no soluciona tu problema, por favor mandá un ticket técnico. Si tenés alguna sugerencia o feedback sobre esta Wiki, dejanos un mensaje en los comentarios. ¡Gracias por el aguante!
