En este artículo te explicamos paso a paso cómo reemplazar los paneles laterales izquierdo y derecho de tu impresora H2D.
Panel lateral izquierdo
Cuándo hacerlo
Tenés que cambiar el panel si está dañado, abollado o si el vidrio se rompió.
Herramientas y materiales necesarios
- Panel lateral izquierdo o derecho de repuesto.
- Llave Allen H2.0.
- Pinzas.
Especificaciones de los tornillos para el panel izquierdo:
BT3x8: Para fijar el panel trasero (12 unidades) y el panel lateral izquierdo (3 unidades).M3x3(diámetro de tuerca 10mm): Para fijar la puerta de vidrio frontal (4 unidades).BT3x16: Para fijar el ventilador auxiliar (2 unidades).ST3x3: Para fijar el panel lateral (2 unidades).ST3x8: Para el panel trasero (11 unidades).ST3x12: Para el soporte de la bobina (2 unidades).
Advertencia de seguridad
¡IMPORTANTE! Es fundamental que apagues la impresora y la desenchufes antes de hacer cualquier mantenimiento. Trabajar con la máquina encendida puede causar cortocircuitos, dañar los componentes electrónicos y ser peligroso para vos. Si tenés dudas, mejor abrí un ticket de soporte técnico.
Cómo sacar el panel lateral izquierdo
Paso 1: Bajá la cama caliente
Usá la pantalla para bajar la build plate hasta el fondo de la impresora. Una vez abajo, apagá la máquina y desenchufala.
Paso 2: Sacá el panel trasero

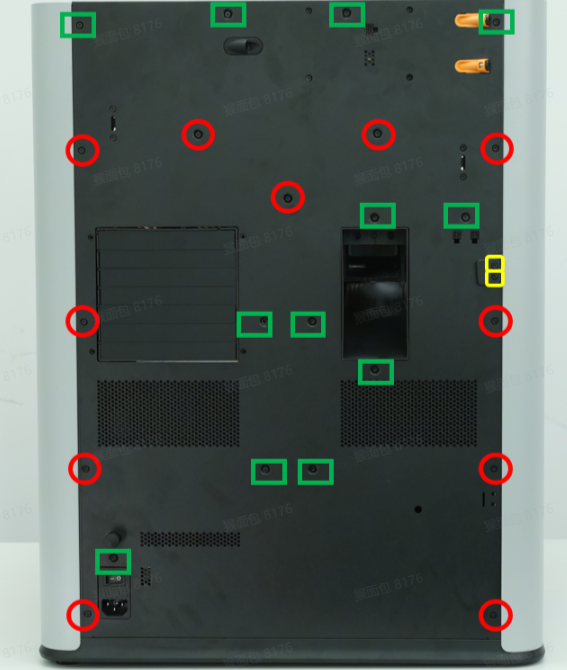

Antes de ir por el lateral, tenés que retirar el panel de atrás. Podés fijarte en la guía de "Reemplazo del panel trasero H2D" en la Wiki.
Paso 3: Sacá la puerta de vidrio frontal

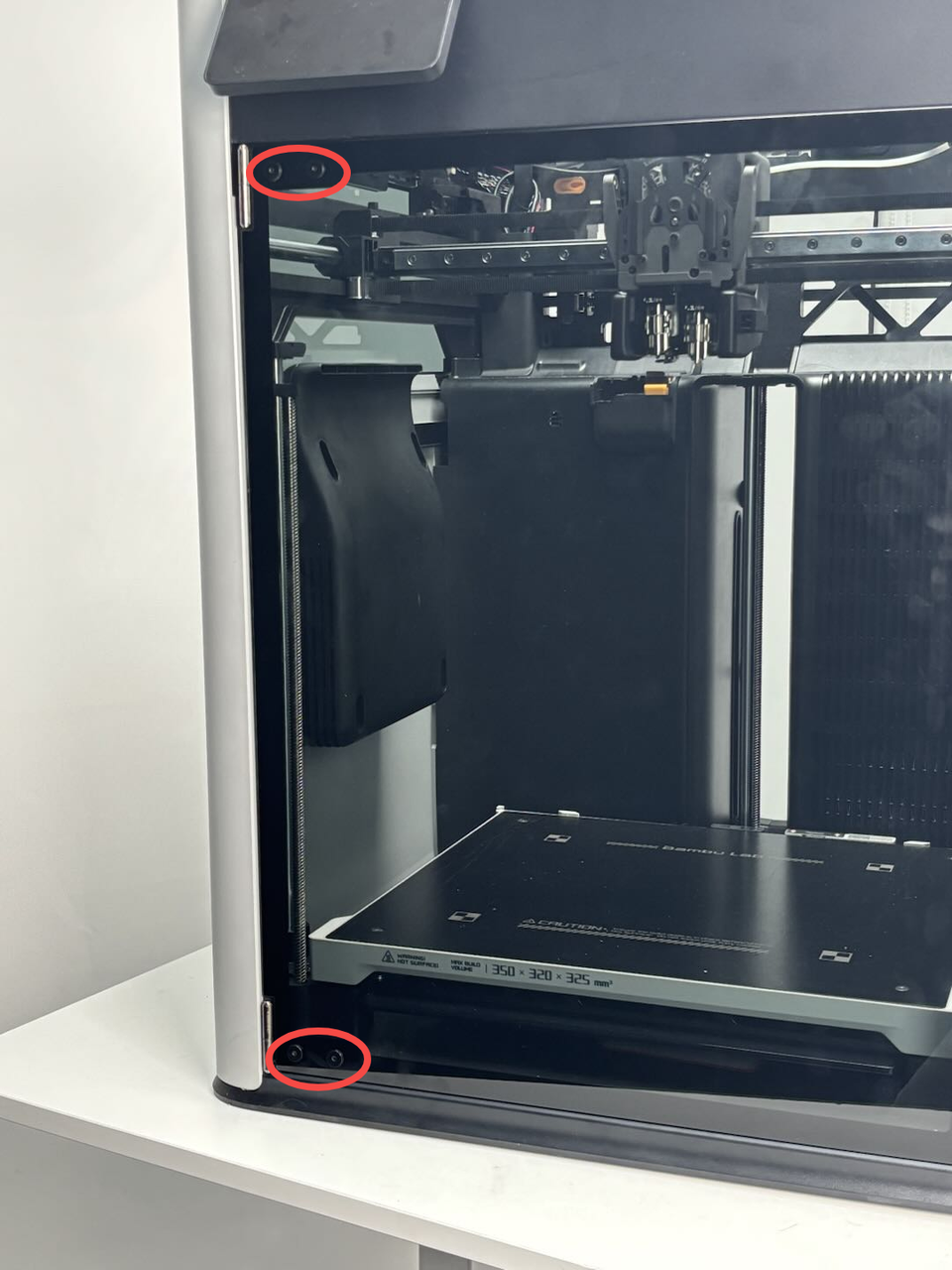

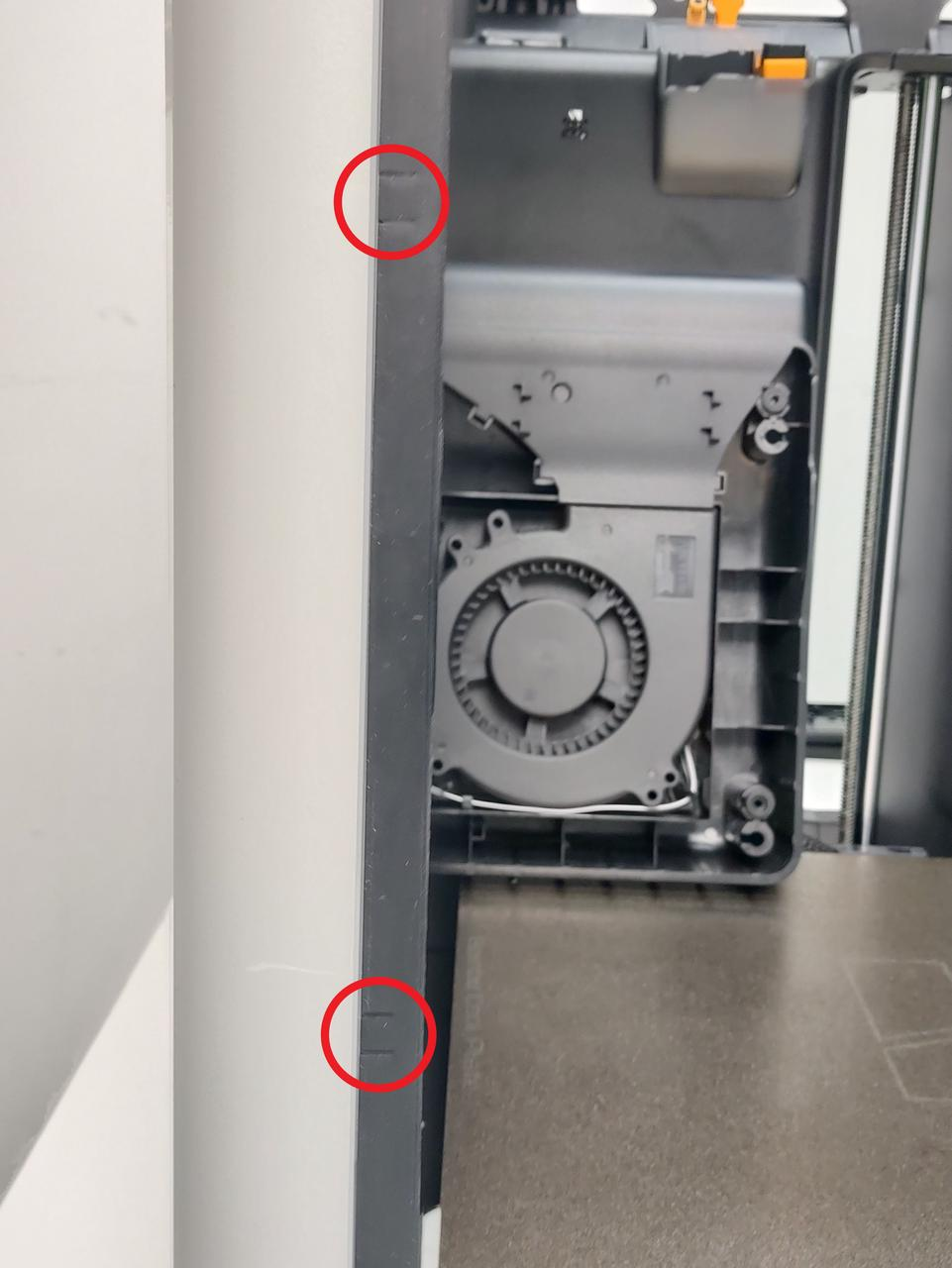

Con la llave Allen H2.0, sacá los 4 tornillos M3x3 que sujetan la puerta (2 arriba y 2 abajo). Sostené bien el vidrio con una mano para que no se te caiga al soltar los tornillos.
Paso 4: Sacá el ventilador auxiliar de enfriamiento de pieza

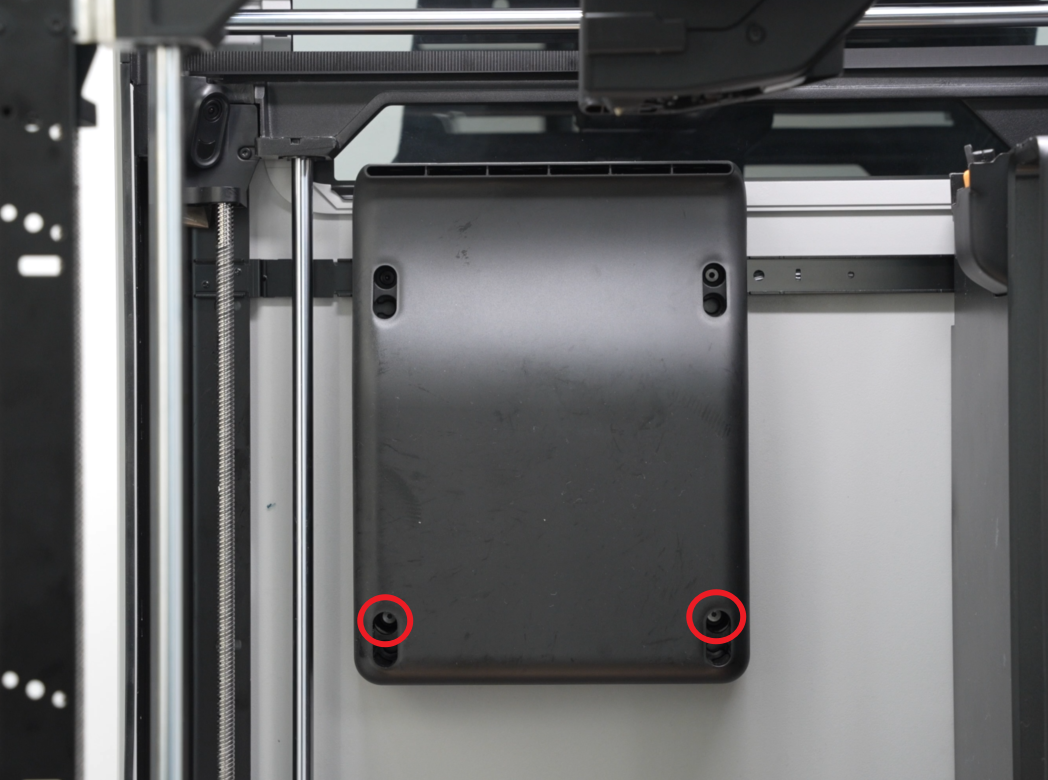

Hay un tornillo del panel lateral escondido detrás del fan. Sacá los dos tornillos BT3x16 de la fila de abajo, tirá con un poquito de fuerza para soltar los tornillos blandos de arriba y apoyá el ventilador sobre la cama sin desconectarlo de la placa MC.
Paso 5: Sacá los tornillos de fijación del panel lateral

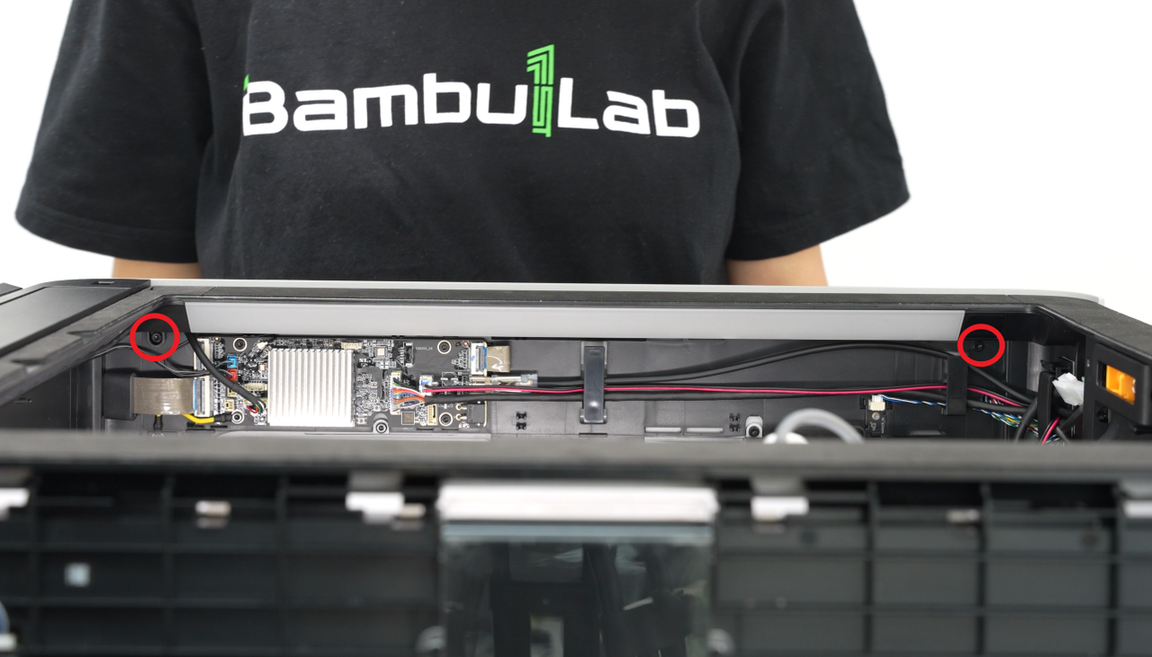

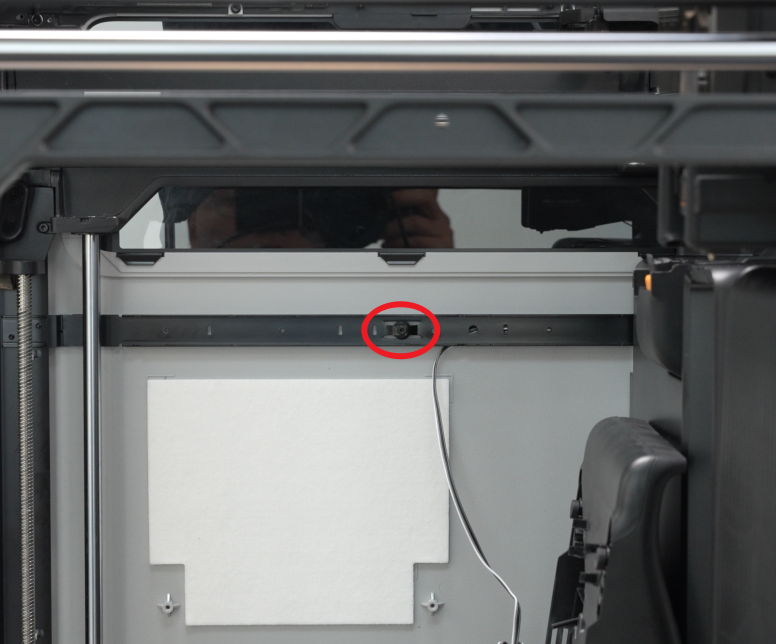

Retirá los dos tornillos BT3x8 del marco superior y el tornillo BT3x8 de la viga. No hace falta sacar la placa AP para esto. Después, buscá los dos tornillos ST3x3 que están en la columna, escondidos detrás de la tira de goma (levantá la goma para verlos).
Paso 6: Desmontá el panel
El panel también está sujeto con trabas. Despegá la silicona y soltá el conector Hall del clip de cables. Abrí primero las trabas de la parte trasera y después usá la llave Allen para destrabar la parte de arriba. Desconectá el sensor Hall y retirá el panel con cuidado de no perder el tapón de silicona que está detrás del ventilador auxiliar.
Cómo instalar el nuevo panel izquierdo
Paso 1: Colocá los tornillos blandos (opcional)
Si los tornillos blandos del ventilador están bien, salteá este paso. Si no, pasalos por los agujeros de la viga hasta que calcen.
Paso 2: Calzá los clips del panel
Alineá los pernos de la parte inferior del panel con los agujeros de la base de la impresora. Conectá el sensor de efecto Hall y pegá el cable con cinta al panel. Empujá primero las trabas de la parte de atrás y después las de arriba y el frente. Asegurate de que no quede "flotando" y que todo encastre bien.
Paso 3: Ajustá los tornillos
Poné los tornillos BT3x8 internos y el de la viga. Levantá la goma de silicona para poner los dos tornillos ST3x3 en la columna.
Paso 4: Reinstalá el ventilador auxiliar
Pasá los tornillos blandos por los agujeros del ventilador y tirá hasta que sientas el "click". Podés cortar el excedente con una tijera para que quede más prolijo. Por último, poné los tornillos BT3x16 de abajo.
Panel lateral derecho
Paso 1: Sacá el panel trasero
Igual que con el otro lado, primero tenés que retirar el panel de atrás.
Paso 2: Retirá los tornillos

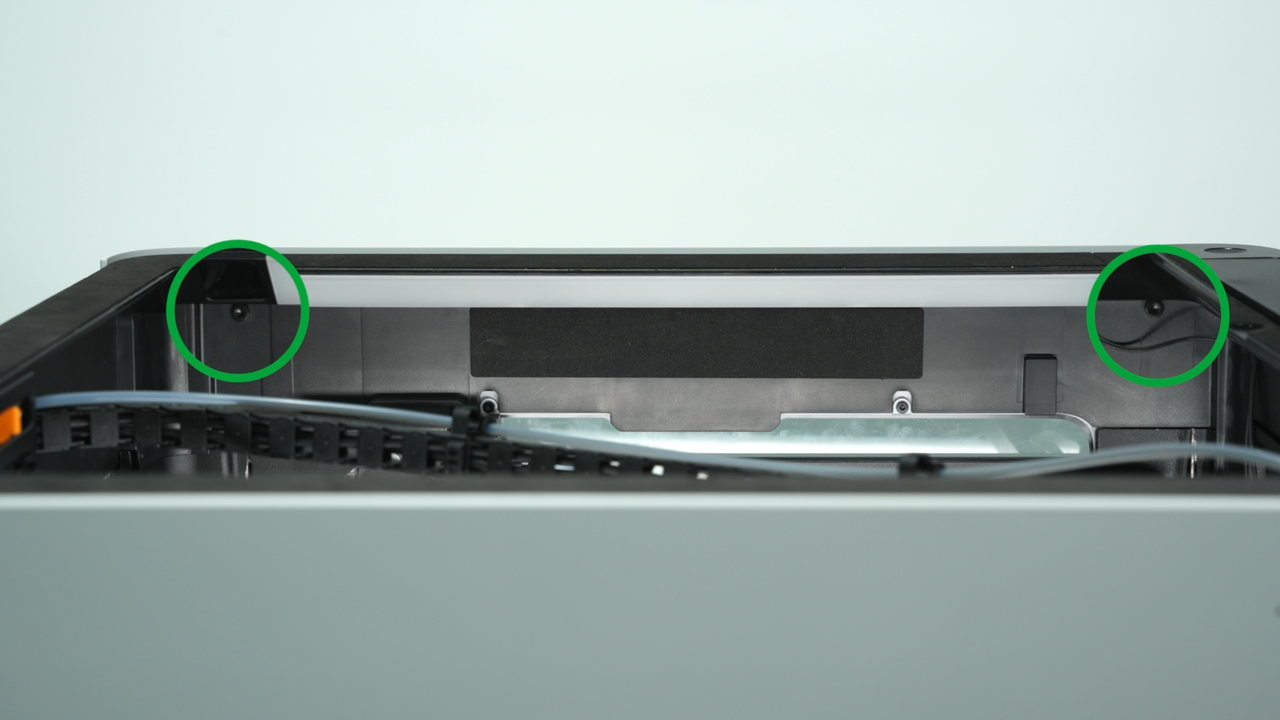

Levantá la tira de goma para sacar los dos tornillos ST3x3. Después, sacá los dos tornillos BT3x8 que están del lado de adentro del panel.
Paso 3: Sacá el panel derecho
Sacá las cintas adhesivas que unen el panel al marco. Agarrá el panel desde la parte de atrás, tirá con cuidado para soltar los clips traseros, los de arriba y finalmente los del lado de la puerta. Bajalo despacio hasta ver el conector del sensor Hall, apretá la pestaña del conector y desconectalo.
Paso 4: Instalación del panel derecho
El proceso es inverso: conectá el sensor Hall, alineá los clips inferiores, presioná para que encastren todas las trabas y volvé a poner los tornillos BT3x8 internos y los ST3x3 de la columna. Terminá instalando el panel trasero.
Nota final: Al terminar, verificá que todo esté firme y que los sensores funcionen correctamente antes de empezar a imprimir.
