Este artículo describe cómo reemplazar el Filament Buffer de la H2D / H2C. Nota: Esta página usa la máquina H2D como ejemplo. Los pasos para el reemplazo son exactamente los mismos para la H2C.
Filament Buffer

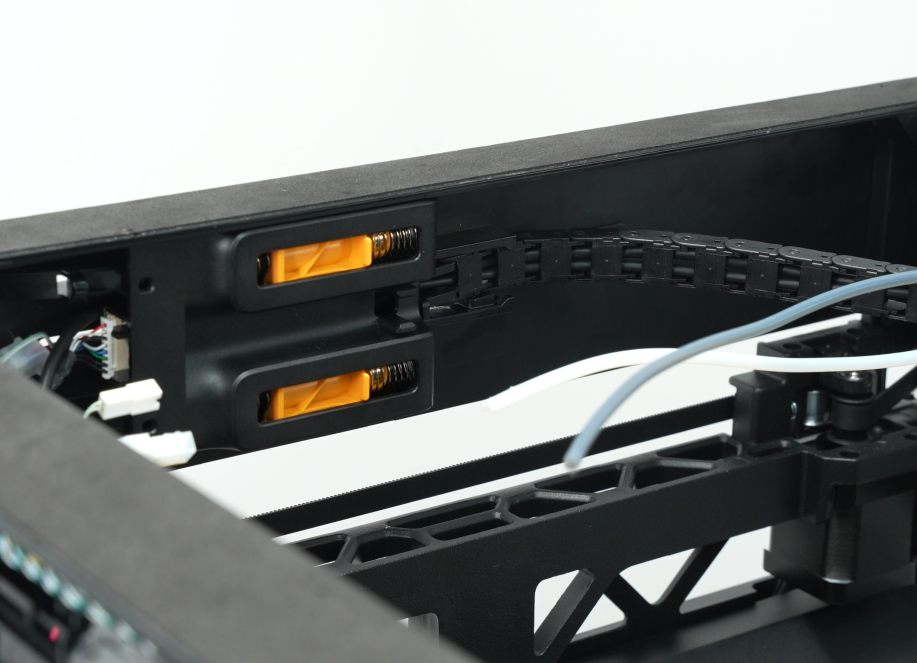

El Filament Buffer está instalado en la tapa superior de la impresora y consiste en dos deslizadores, dos resortes y una placa de conexión del buffer.
Los repuestos para el Filament Buffer incluyen lo siguiente:
- Filament Buffer * 1
- Tornillo BT3x8 * 4
Cuándo usar
- El AMS está funcionando mal y, al inspeccionarlo, el Filament Buffer se ve dañado a simple vista.
- Después de un análisis del soporte técnico de Bambu Lab, se confirma que el Filament Buffer necesita ser reemplazado.
Aviso de seguridad
¡IMPORTANTE! Es fundamental apagar la impresora antes de realizar cualquier tarea de mantenimiento, incluyendo laburos en la electrónica y los cables del toolhead. Hacer estas tareas con la impresora prendida puede causar un cortocircuito, provocando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la resolución de problemas, puede que necesites desarmar partes, incluyendo el hotend. Esto expone cables y componentes eléctricos que podrían entrar en corto si se tocan entre sí, con otros metales o componentes electrónicos mientras la impresora sigue prendida.
Por lo tanto, es clave apagar la impresora y desenchufarla de la corriente antes de cualquier mantenimiento. Esto evita cortos o daños en la electrónica, asegurando un mantenimiento seguro y efectivo. Si tenés dudas sobre cómo seguir esta guía, te recomendamos mandar un ticket técnico sobre tu problema y vamos a hacer lo posible para responder rápido y darte la ayuda que necesitás.
Cómo sacar el Filament Buffer
Paso 1: Sacá la tapa de la placa AP

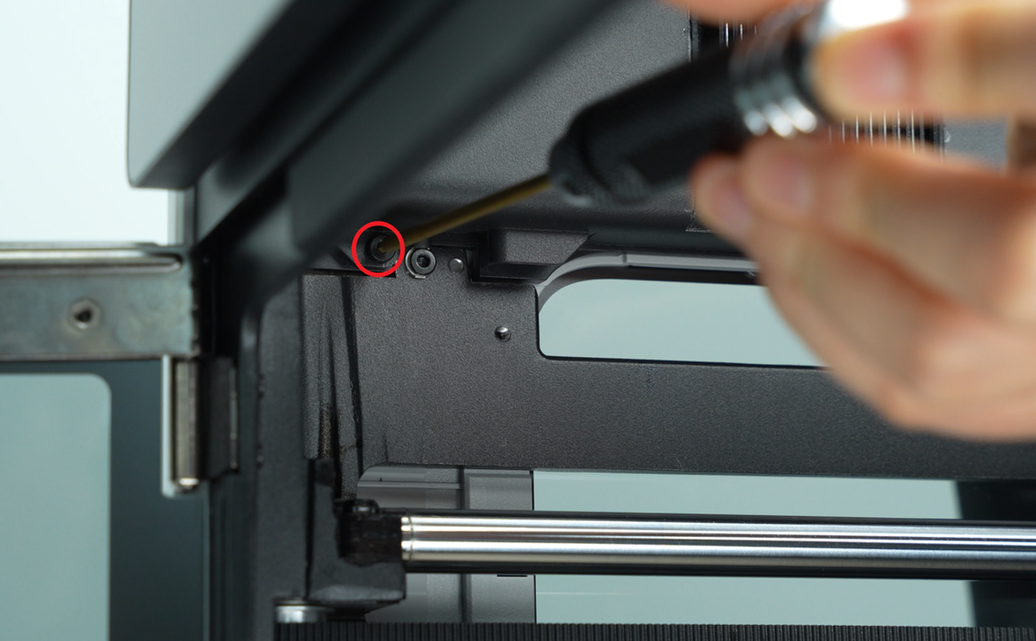

Usá una llave Allen H2.0 para aflojar un tornillo de fijación (BT2.6x8) y después sacá la tapa de la placa AP desde el costado cercano a la puerta frontal.
Paso 2: Desconectá el cable de 6 pines
Si la impresora está conectada al AMS, vas a tener que desconectar el cable de 6 pines.
Paso 3: Desconectá el tubo de PTFE

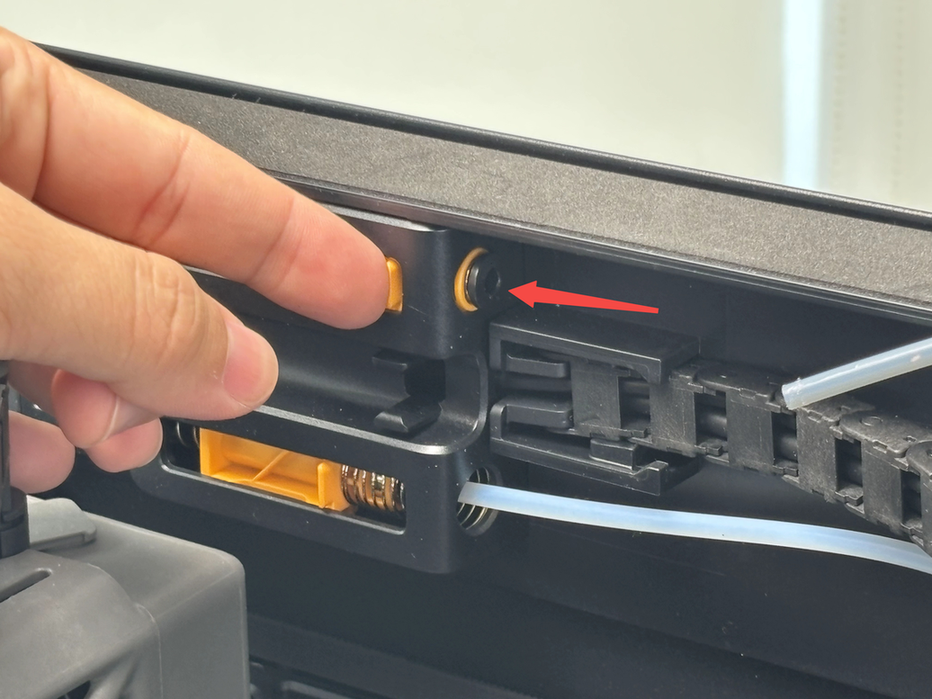

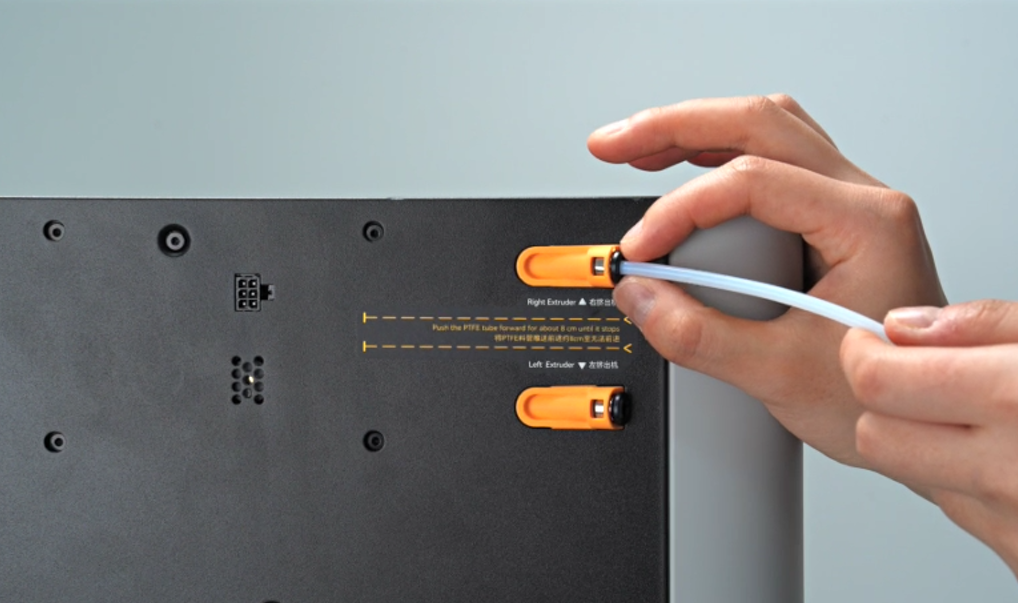

Presioná el conector neumático en la parte trasera de la impresora para desconectar los dos tubos de PTFE del Filament Buffer.

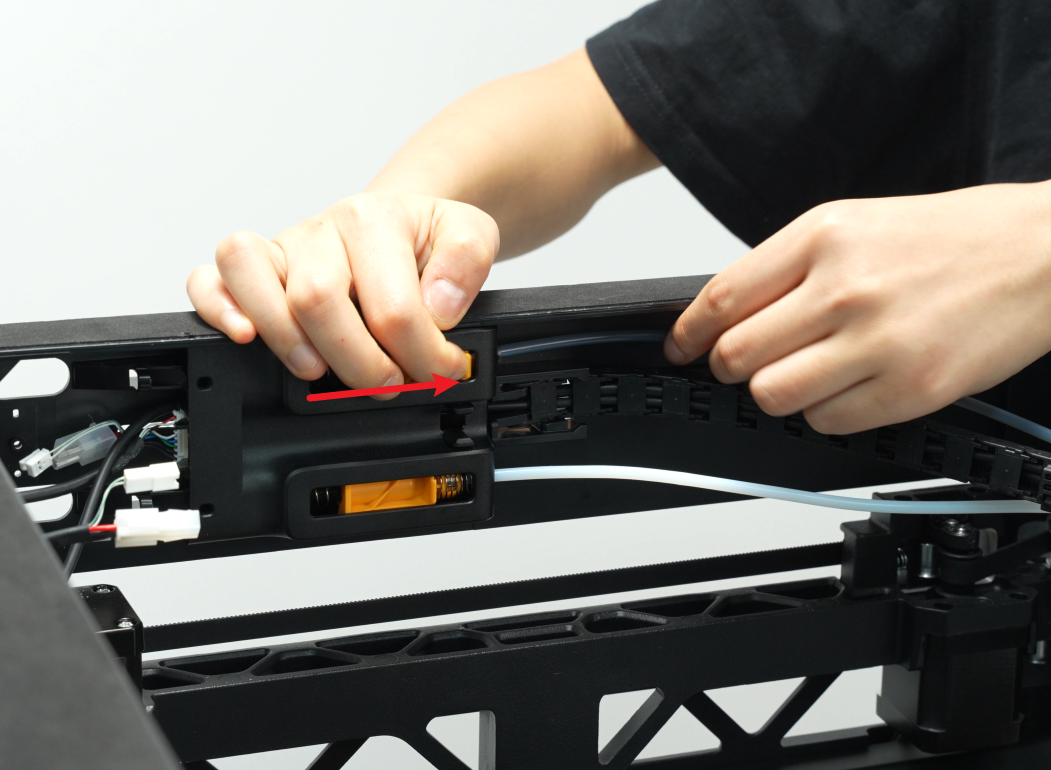

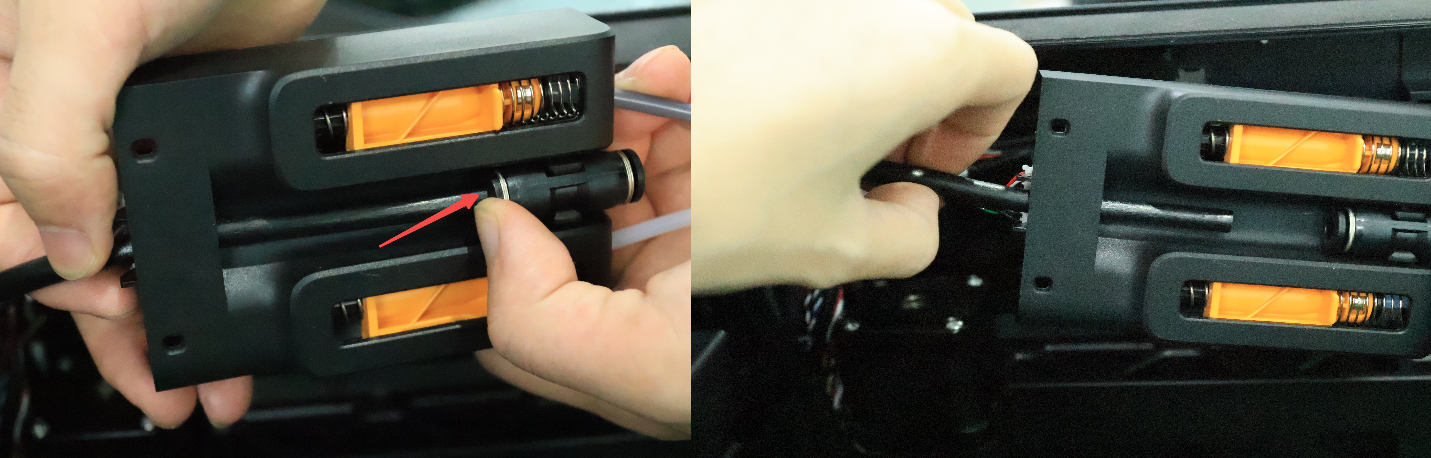

Empujá el deslizador del buffer bien hacia la derecha, después presioná el conector neumático y desconectá los dos tubos de PTFE conectados al toolhead uno por uno.
Nota: Si es una impresora H2DL, también necesitás desconectar el tubo. Presioná el conector neumático de la bomba de aire integrada para sacar el tubo.
Paso 4: Sacá los tornillos del Filament Buffer

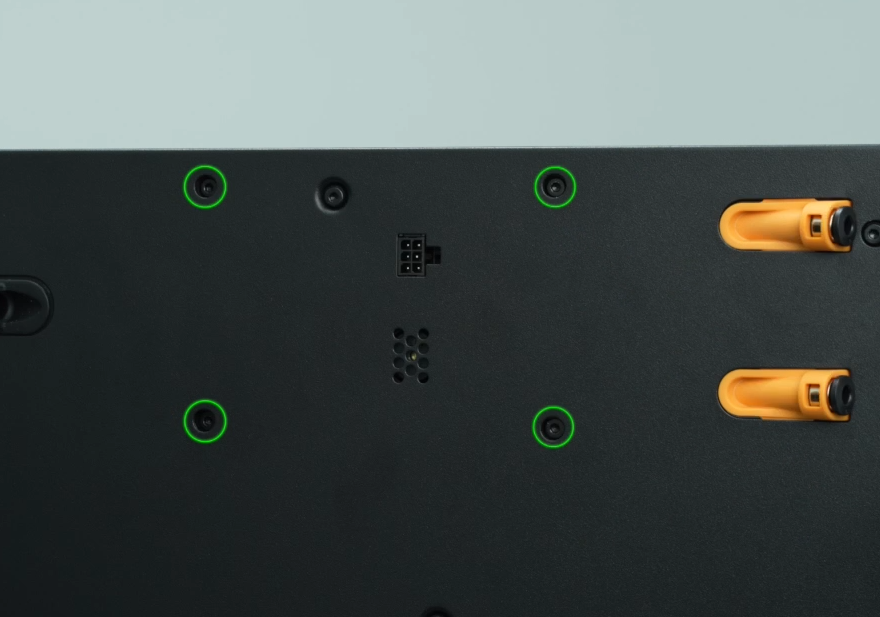

Usá una llave Allen H2.0 para sacar los 4 tornillos de fijación (BT3x8) que aseguran el Filament Buffer.
Nota: Cuando saques los tornillos, sostené el buffer con la mano para evitar que se caiga.

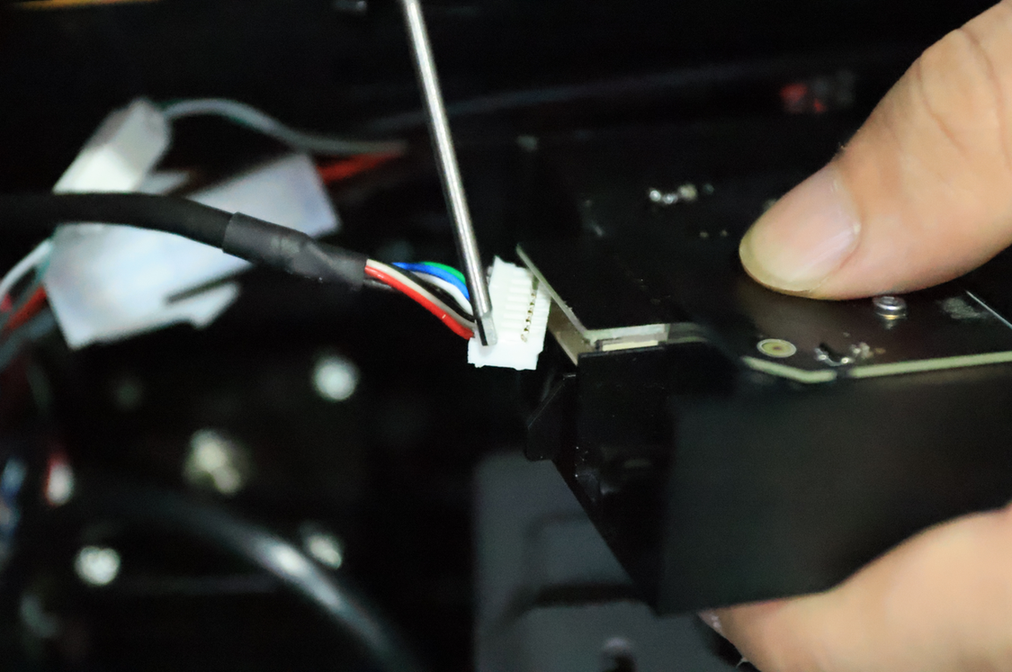

Paso 5: Desconectá el cable del Filament Buffer

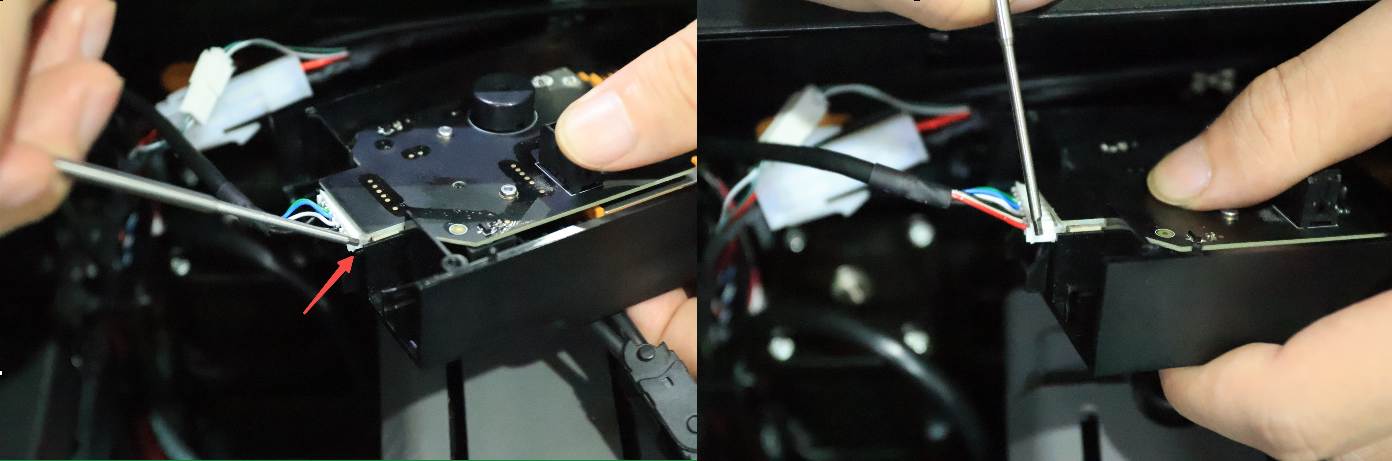

Usá una llave Allen para hacer palanca en el costado del cable; desconectá el cable sacando el conector con cuidado.
Cómo instalar el Filament Buffer
Paso 1: Conectá el cable y asegurá el buffer

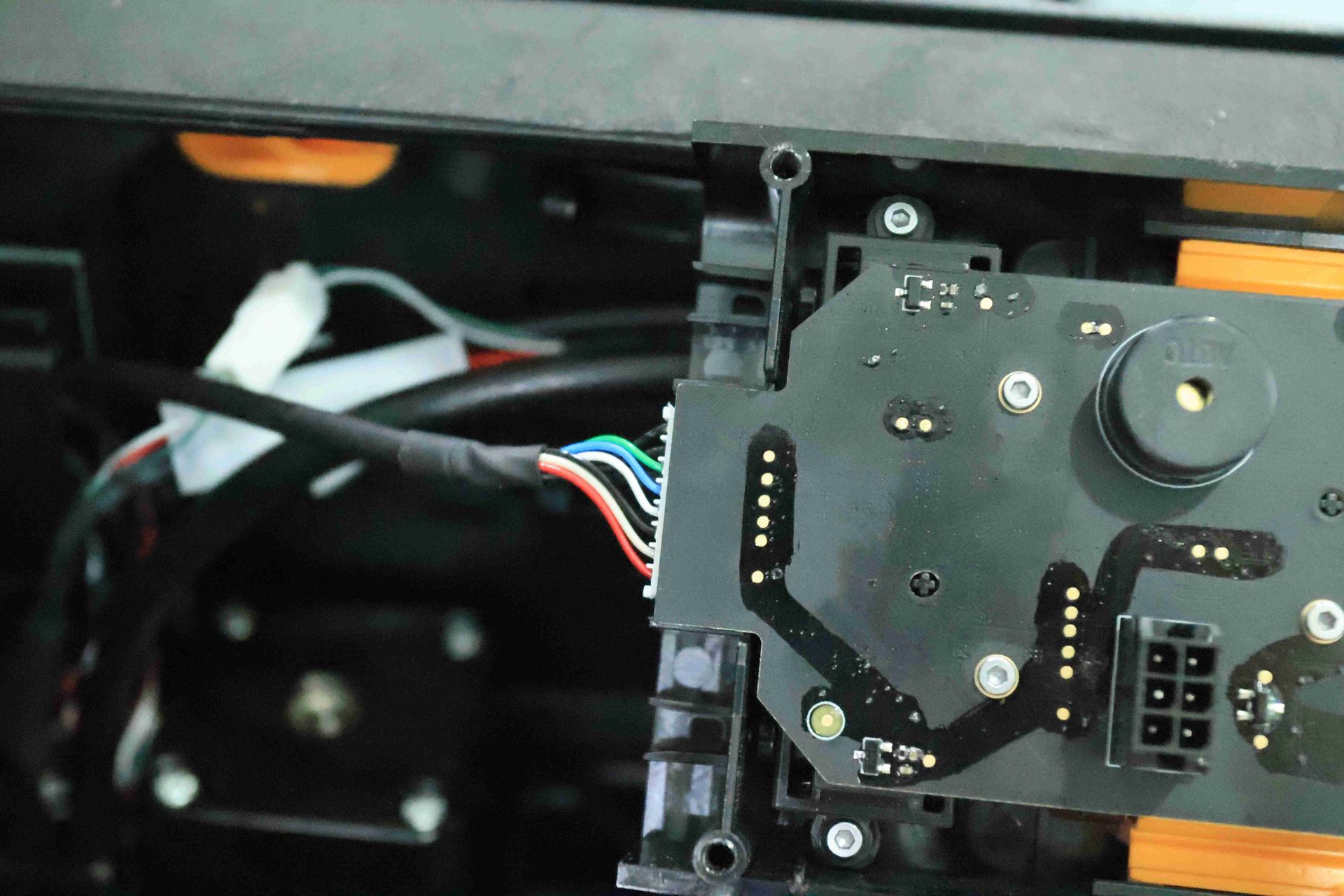

Reconectá el cable al Filament Buffer.
Nota: Durante este paso, es posible que los imanes se caigan. Si tus imanes y resortes se sueltan durante la instalación, fijate en la imagen del manual original para el método correcto de reinstalación.
Usá una llave Allen H1.5 para sacar los tres tornillos rojos y sacá el buffer. Prestá mucha atención a la dirección de instalación del imán trapezoidal rojo. Te recomendamos usar una llave Allen H2.0 para ayudarte con la instalación. Finalmente, volvé a poner los tres tornillos que sacaste antes.
Si es una H2DL, el tubo también debe estar conectado. Volvé a poner el Filament Buffer en su lugar.
Paso 2: Asegurá el Filament Buffer
Usá una llave Allen H2.0 para ajustar los 4 tornillos de fijación (BT3x8).
Paso 3: Conectá el PTFE
Reconectá los dos tubos de PTFE del toolhead al Filament Buffer uno por uno; después reconectá los tubos de PTFE de la parte trasera de la impresora al Filament Buffer.
Paso 4: Volvé a instalar la tapa de la placa AP
Nota: Antes de instalar la tapa, es necesario chequear si los cables no están obstruyendo los tubos de PTFE para evitar interferencias.

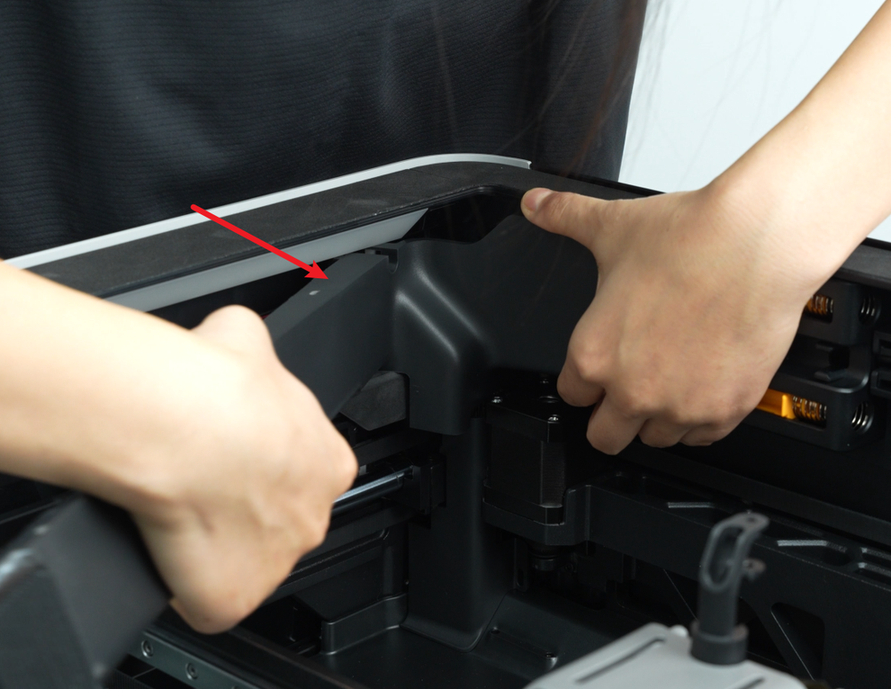

Primero, calzá la tapa de la placa AP desde el lado cercano a la parte trasera, presioná los puntos indicados hasta que queden al ras del buffer y de la tapa de cables, y después ajustá el tornillo (BT2.6x8) con la llave Allen H2.0.
Cómo sacar el cable del Filament Buffer
Paso 1: Sacá la tapa de la placa AP y la tapa de cables
Usá la llave Allen H2.0 para desatornillar el tornillo (BT2.6x8), sacá la tapa de la placa AP y después tirá de la tapa de cables (que está sujeta por una traba). Desconectá el cable del buffer.
Paso 2: Sacá el panel trasero
Podés consultar la Wiki para sacar el panel trasero de la H2D.
Paso 3: Sacá el conducto de purga
Usá una llave Allen H2.0 para sacar el tornillo (BT3x8), tirá del conducto de purga hacia abajo hasta que se vean las dos trabas y después tiralo hacia afuera.
Paso 4: Sacá el cable del Filament Buffer
Desconectá el cable de la placa MC, después desconectalo del buffer y sacalo por el revestimiento interior izquierdo.
Cómo instalar el cable del Filament Buffer
Paso 1: Conectá el cable nuevo
Insertá el conector del cable nuevo en el buffer y pasalo por el agujero del revestimiento interior; después conectá el otro extremo a la placa MC.
Paso 2: Instalá el conducto de purga
Alineá las dos trabas de la parte inferior con los agujeros del revestimiento. Calzá el conducto hacia arriba, asegurándote de que las trabas enganchen bien. Ajustá el tornillo con la llave Allen H2.0 y atá los cables detrás de los sujetadores en la parte superior.
Paso 3: Instalá la placa AP y la tapa de cables
Calzá la tapa de cables y después la tapa de la placa AP, asegurándote de que queden al ras antes de ajustar el tornillo (BT2.6x8).
Paso 4: Instalá el panel trasero
Consultá la Wiki para volver a instalar el panel trasero de la H2D.
Verificá el funcionamiento
Prendé la impresora y arrancá una impresión usando el AMS para chequear si imprime normalmente. Si la impresión termina bien, el reemplazo fue un éxito.
Si falla, revisá si el cable del buffer y los tubos de PTFE están bien conectados y probá de nuevo. Si el problema sigue, contactá al soporte técnico de Bambu Lab.
Herramientas y materiales necesarios
- Filament Buffer nuevo
- Llave Allen H2.0
- Tornillos
BT3x8(Cantidad: 4)
Esperamos que esta guía te haya sido de ayuda. Si no resuelve tu problema, por favor mandá un ticket técnico. ¡Gracias por el apoyo!
