Este artículo explica cómo realizar el proceso de tensado de las correas de la H2D. Es un mantenimiento fundamental para asegurar que la impresora mantenga su precisión y calidad de movimiento.
Tensión de las correas
La tensión correcta de las correas es esencial para un sistema de movimiento CoreXY. Una correa floja o con juego puede causar muchos problemas al imprimir, como que los círculos salgan con forma de óvalo.
La correa y el gantry forman un sistema masa-resorte, donde la correa es el resorte (k) y el gantry es la masa (m). La frecuencia natural del sistema es f = sqrt (k/m). Tener una correa floja reduce la k y la f, lo que a su vez afecta la compensación de vibraciones.
La H2D monitorea la tensión mediante la ecuación f = sqrt (k/m). Durante la calibración, los motores generan vibraciones a varias frecuencias buscando la resonancia. A esta operación la llamamos barrido de frecuencia (frequency sweep) y genera bastante ruido con un tono cada vez más agudo.
Cuando la H2D detecta que la frecuencia natural cambió, es momento de ajustar la correa. Es un proceso semiautomático que se puede realizar con una operación simple.
Pasos para el tensado
IMPORTANTE: Primero apagá la impresora.
Tensado de correas XY

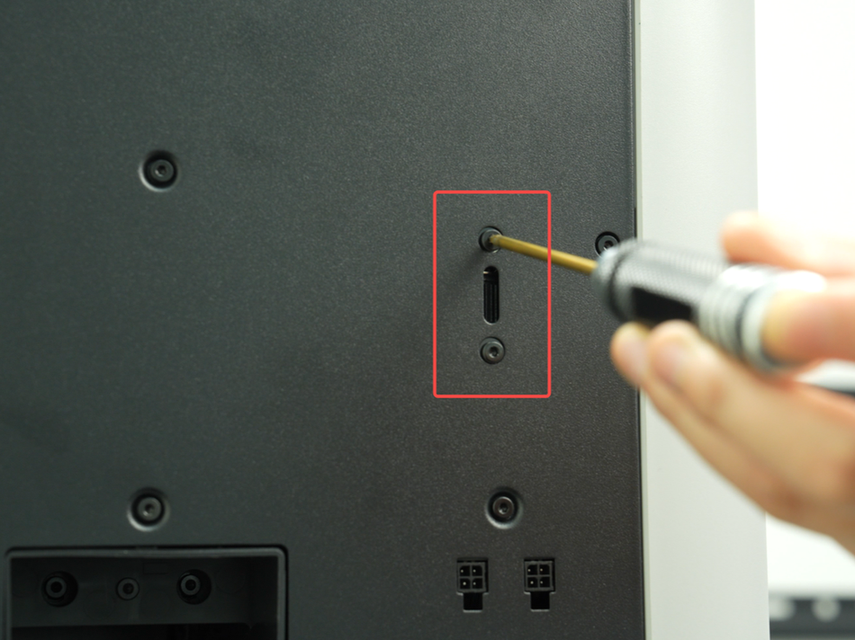

- Aflojá los 4 tornillos del tensor de la correa. Dales 1 o 2 vueltas; no los saques.

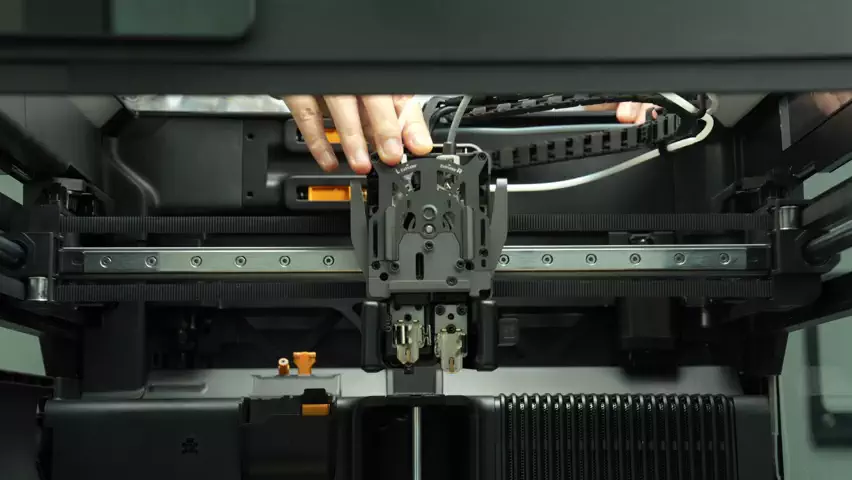

- Mové suavemente el cabezal hacia adelante y hacia atrás varias veces, y finalmente llevalo hasta el fondo de la impresora. El diagrama ilustra el posicionamiento del cabezal; no hace falta sacar el hotend.

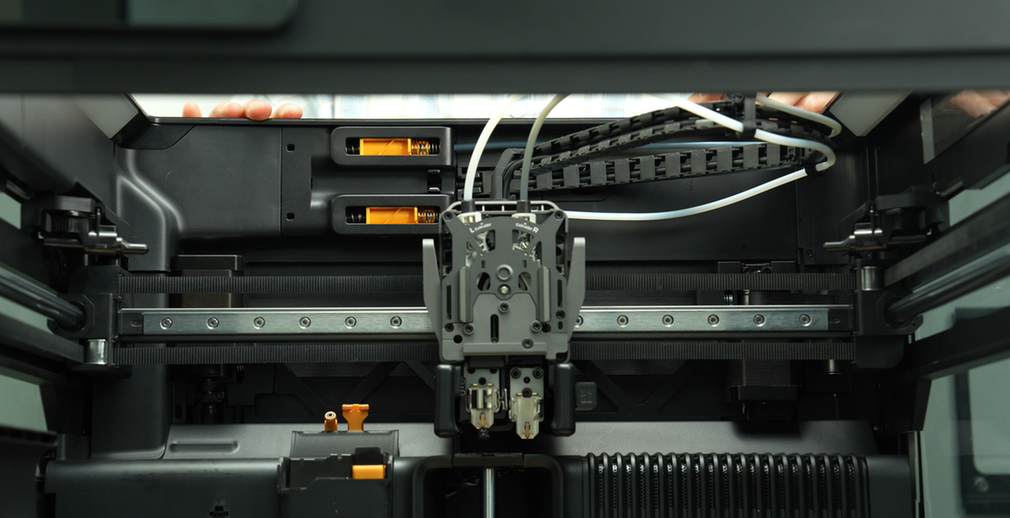

- Después de posicionarlo, fijate que la alineación del cabezal y el eje X coincida con la imagen de abajo antes de seguir.

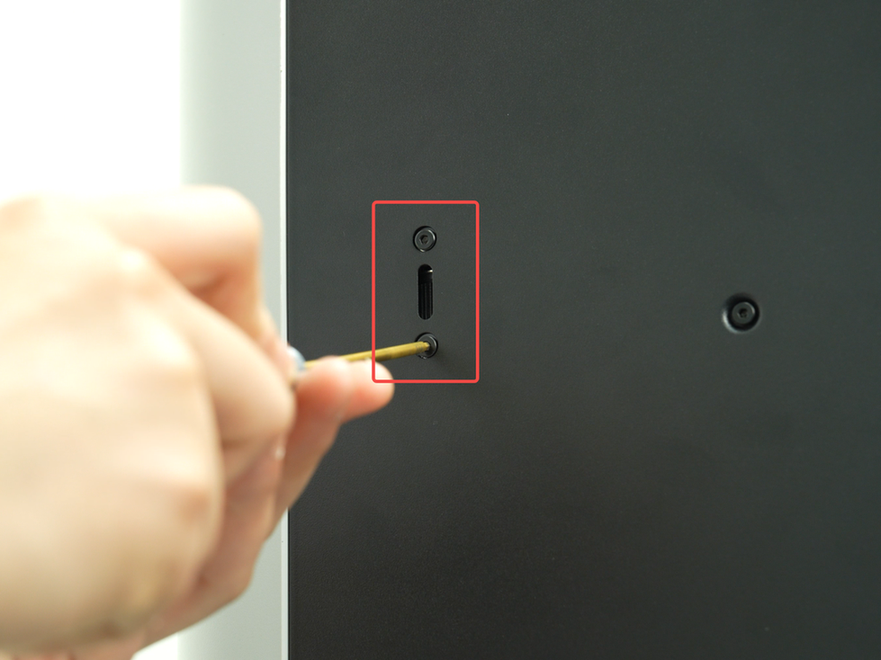

- Apretá los 4 tornillos de nuevo. El sistema de resortes del tensor va a ajustar la correa a la tensión justa.
IMPORTANTE: NO te pases apretando los tornillos de tensado. Hacerlo puede causar daños y no va a dar mejores resultados. Simplemente apretá ambos tornillos como cualquier otro y no les des torque de más.
Tensado de la correa Z

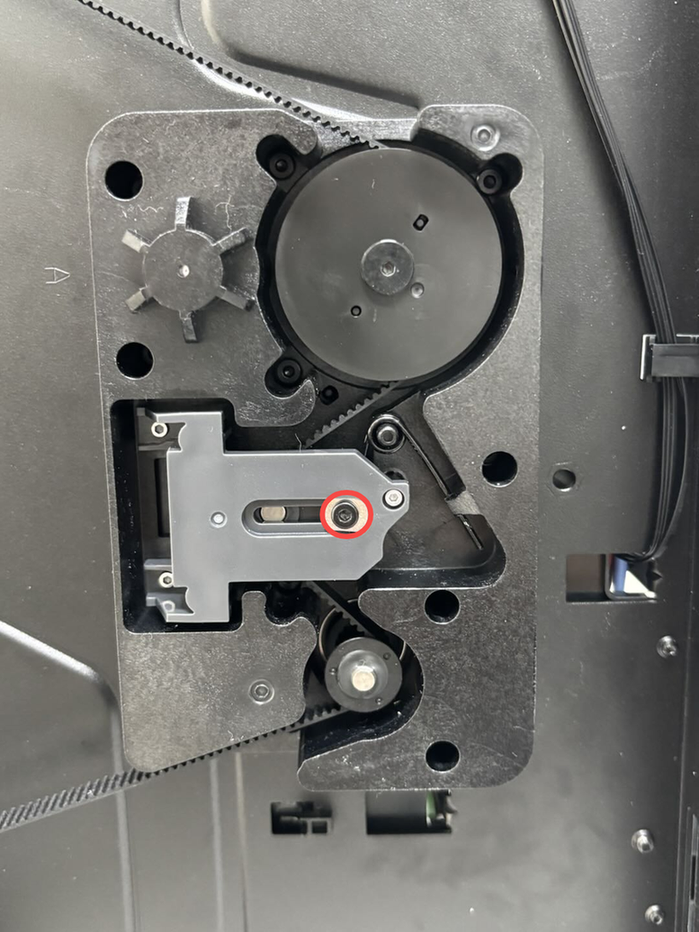

- Sacá la tapa de vidrio superior, poné la impresora en ángulo y usá un destornillador H2.0 para aflojar el tornillo del tensor (no lo saques).

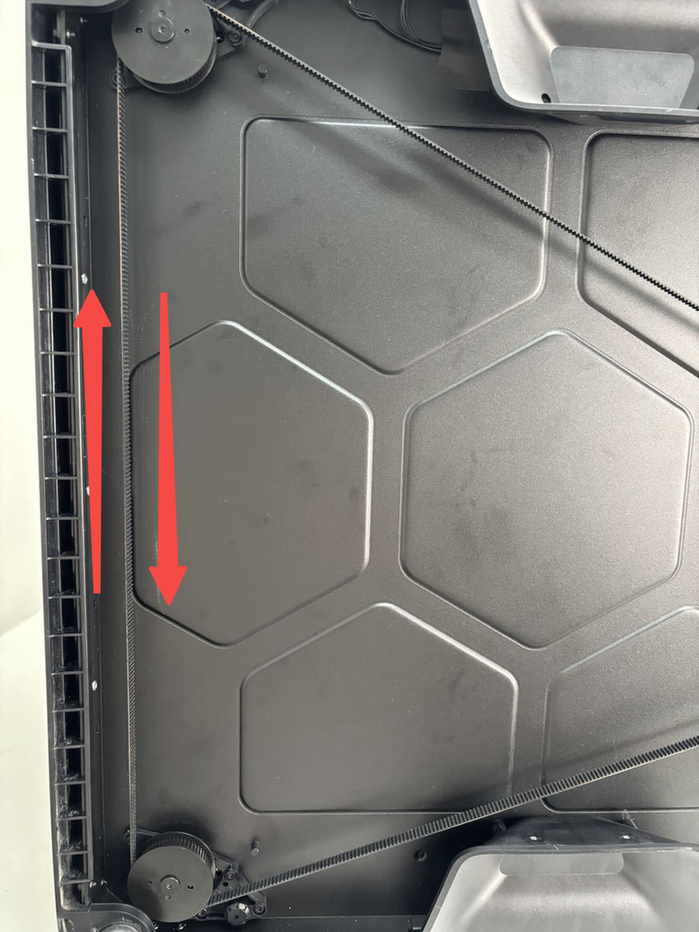

- Tirá de la correa del eje Z hacia adelante y hacia atrás 3 a 5 veces con la mano para asegurar un movimiento fluido, después usá una llave Allen H2.0 para apretar el tornillo de fijación del deslizador del tensor del eje Z (M3x6).
- Después de apretar, volvé a poner la impresora derecha sobre una mesa estable y colocá la tapa de vidrio.
Como la impresora es bastante pesada, te recomendamos que lo hagan entre dos personas para evitar daños durante la operación.
Calibración

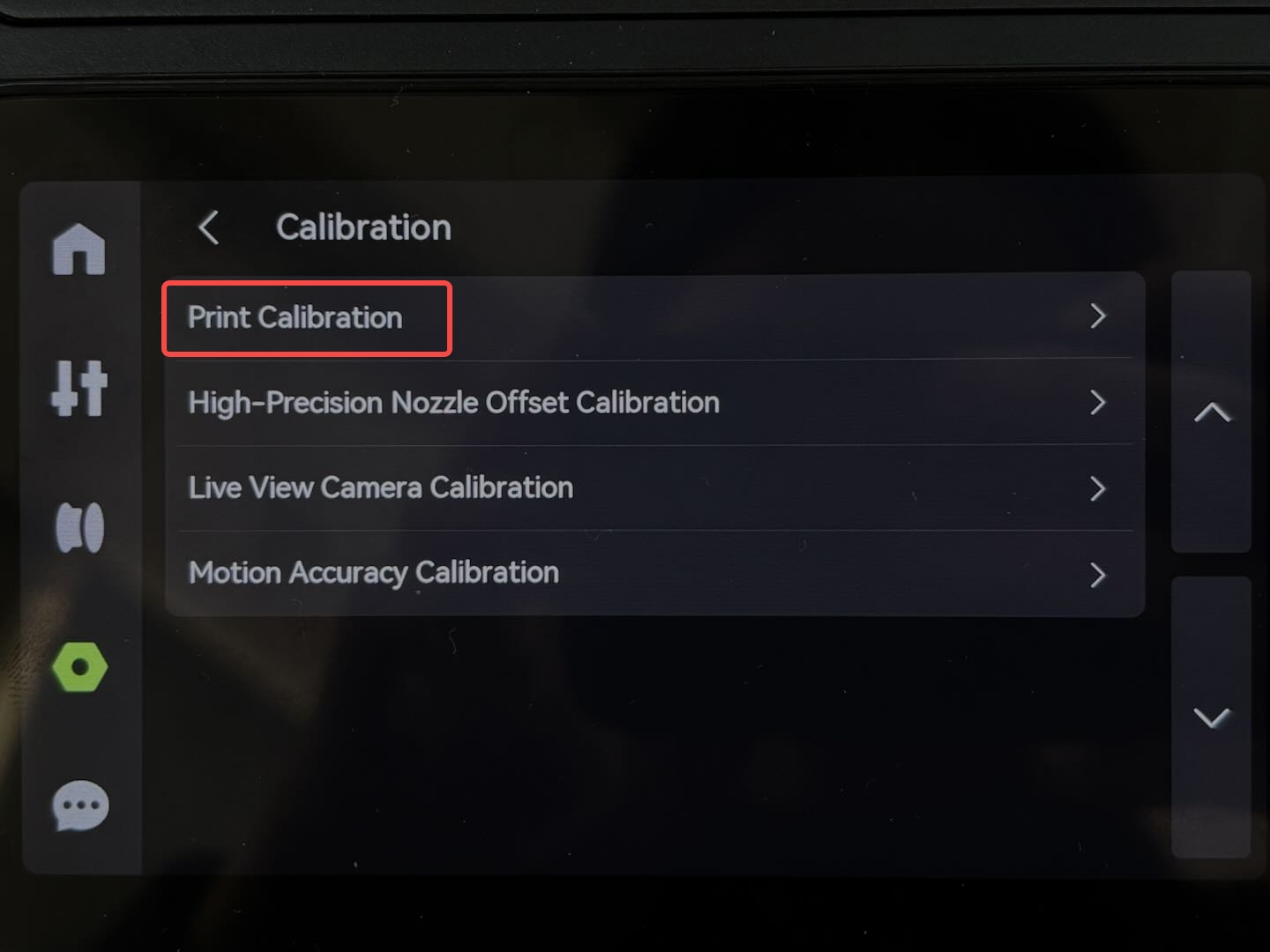

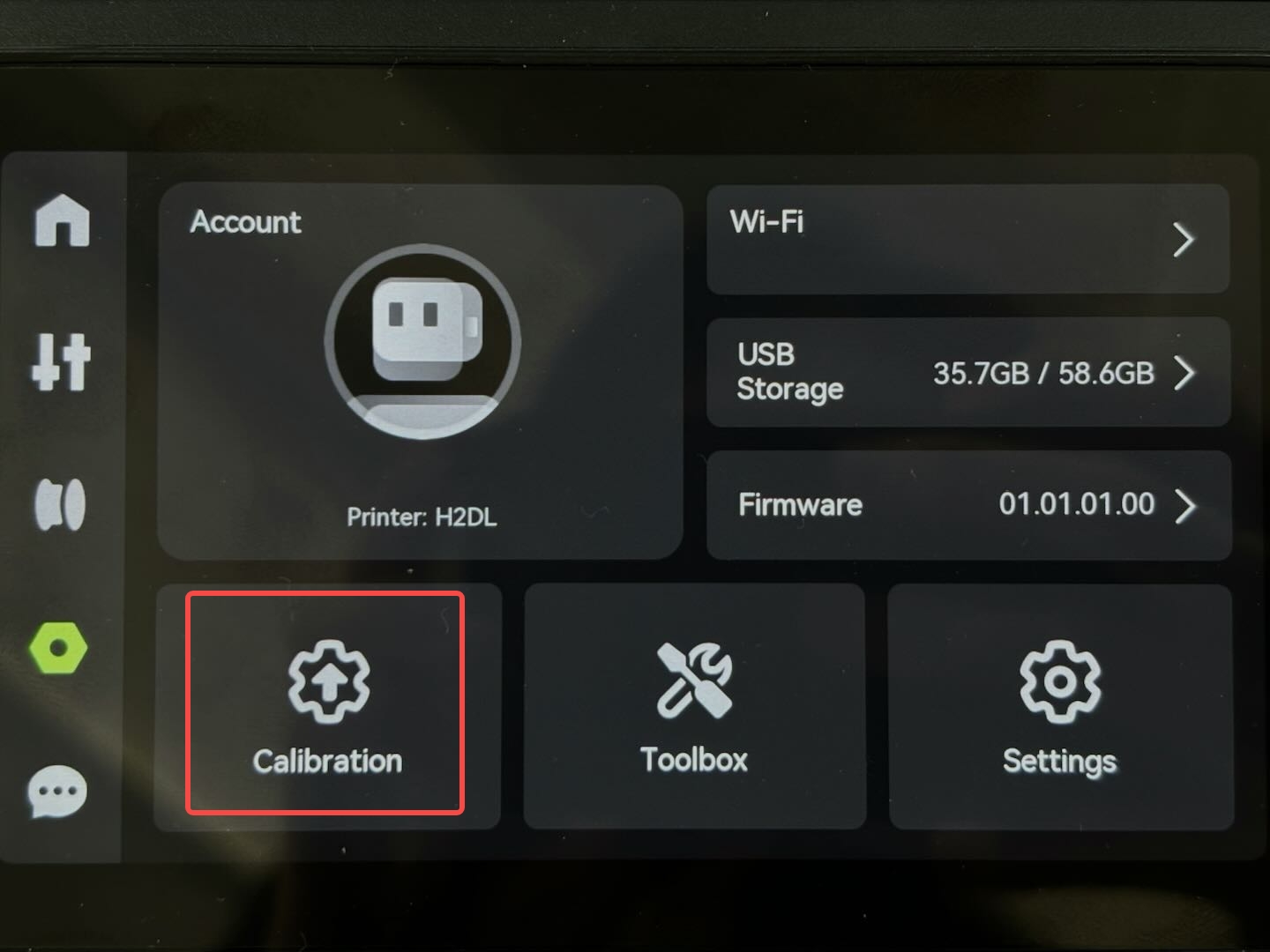

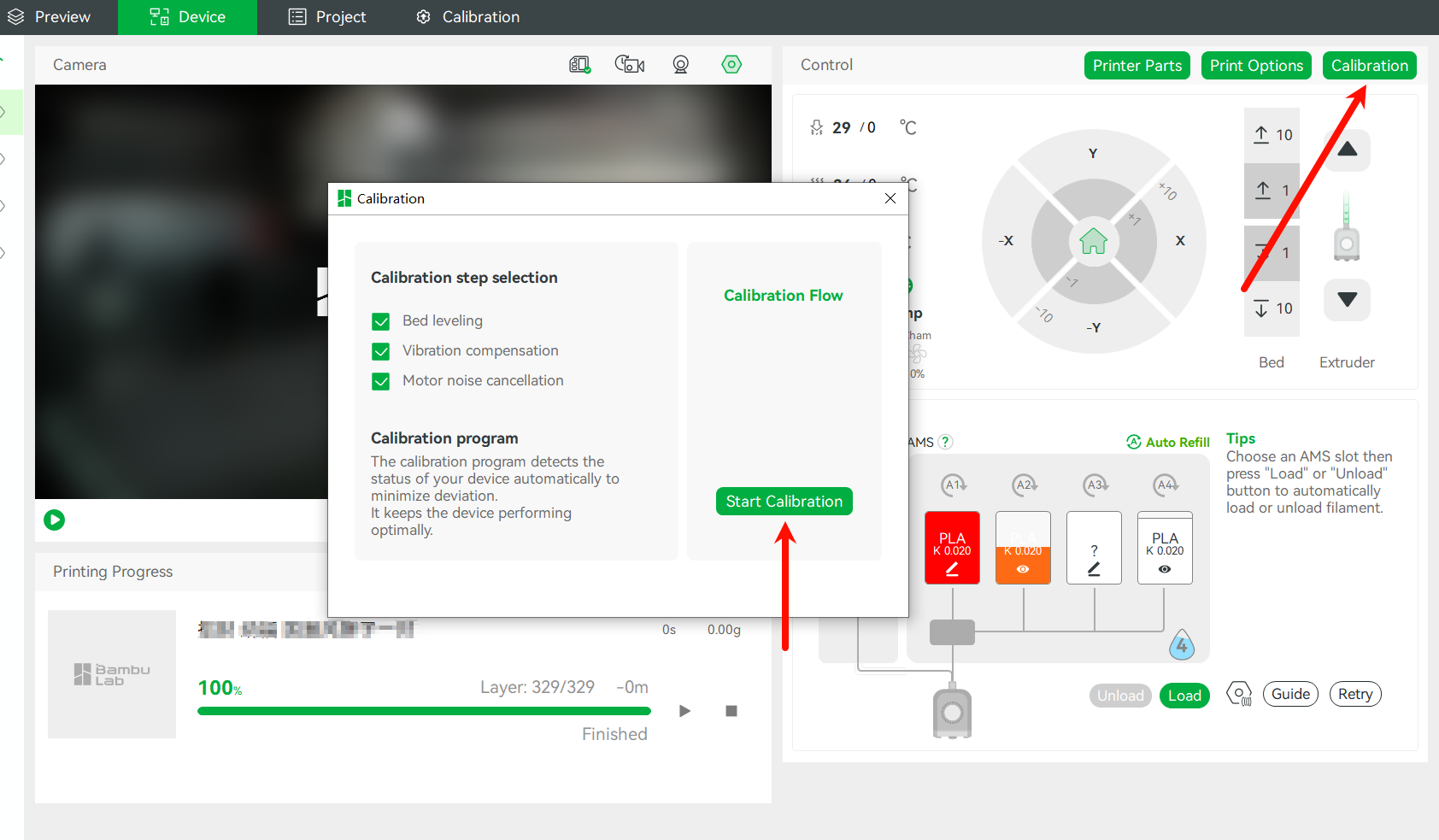

Una vez completado el tensado, es necesario recalibrar la identificación de frecuencia de resonancia para registrar las nuevas características del equipo. La H2D se puede calibrar desde la pantalla o desde Bambu Studio.
Notas finales
Esperamos que esta guía detallada te haya sido de ayuda. Si esto no soluciona tu problema, por favor abrí un ticket técnico; vamos a responder tus dudas y darte asistencia. Si tenés sugerencias o feedback sobre esta Wiki, dejanos un mensaje en los comentarios.
