Reemplazo de la unidad de la Heatbed H2D

En este artículo te explicamos cómo reemplazar la unidad de la Heatbed H2D de tu impresora.

Contenido de la página

• Unidad de la Heatbed
• Cuándo hacerlo
• Herramientas y materiales necesarios
• Advertencia de seguridad
• Cómo sacar la heatbed
• Cómo instalar la heatbed
• Verificación del funcionamiento
• Especificaciones y cantidades de tornillos
• Notas finales

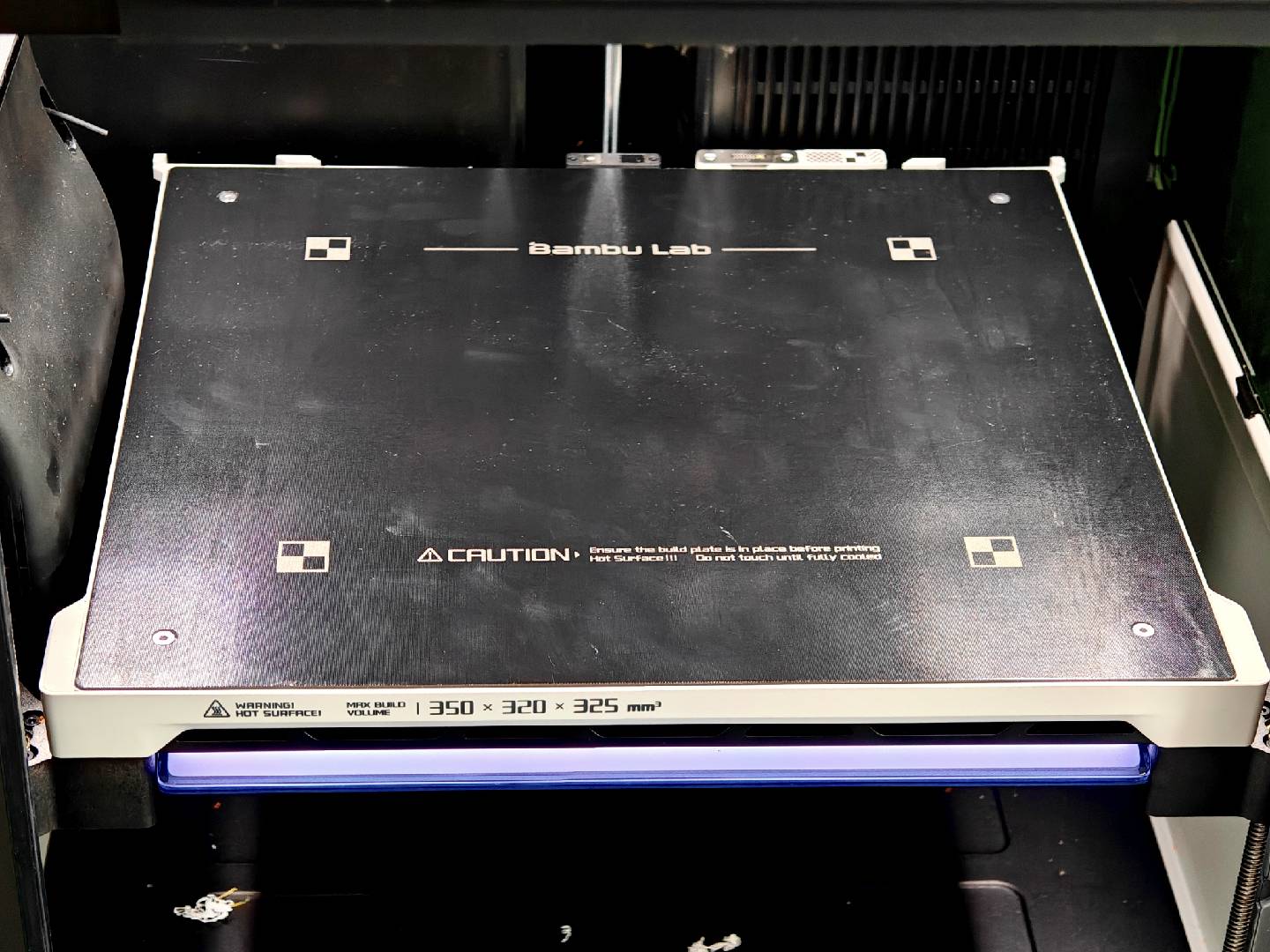

Unidad de la Heatbed

La heatbed de la impresora está instalada dentro de la cámara y se mueve de arriba hacia abajo por el eje Z. Se calienta según la temperatura que vos configures para asegurar que el modelo se pegue bien a la build plate y no se arquee (warping).

Los repuestos para la unidad de la heatbed incluyen:

• 1 Heatbed (con luz de estado H2D y conector del sensor de calibración de offset del nozzle preinstalados).
• 6 tornillos M3x8 (para fijar la heatbed al deslizador del eje Z).
• 2 tornillos M2x5 (para fijar el sensor de calibración de offset del nozzle a la heatbed).
• 2 tapones de silicona.
• 1 tornillo STW3x5 (para fijar el cable de tierra de la heatbed).

Cuándo hacerlo

• Si la heatbed no calienta y, después de revisar, confirmás que falla.
• Si tiene daños físicos o una deformación evidente que afecte su funcionamiento.
• Si el soporte técnico oficial de Bambu Lab te confirma que tenés que cambiarla.

Herramientas y materiales necesarios

• Nueva unidad de heatbed.
• Llave Allen H2.0.
• Llave Allen H1.5.

Advertencia de seguridad

¡IMPORTANTE!

Es fundamental que apagues la impresora antes de hacer cualquier mantenimiento, sobre todo si vas a tocar la parte electrónica o los cables del cabezal. Si hacés esto con la impresora prendida, podés causar un cortocircuito, romper componentes electrónicos o lastimarte.

Durante el mantenimiento, quizás tengas que desarmar partes, incluyendo el hotend. Esto deja expuestos cables y componentes que podrían entrar en corto si se tocan entre sí o con partes metálicas mientras la impresora está encendida.

Por eso, antes de arrancar, apagá la impresora y desenchufala de la corriente. Así trabajás tranquilo y seguro. Si tenés alguna duda sobre los pasos de esta guía, te recomendamos abrir un ticket de soporte técnico y vamos a tratar de ayudarte lo antes posible.

Sacar la heatbed

Paso 1: Sacar el indicador de estado y la bobina de calibración de offset del nozzle

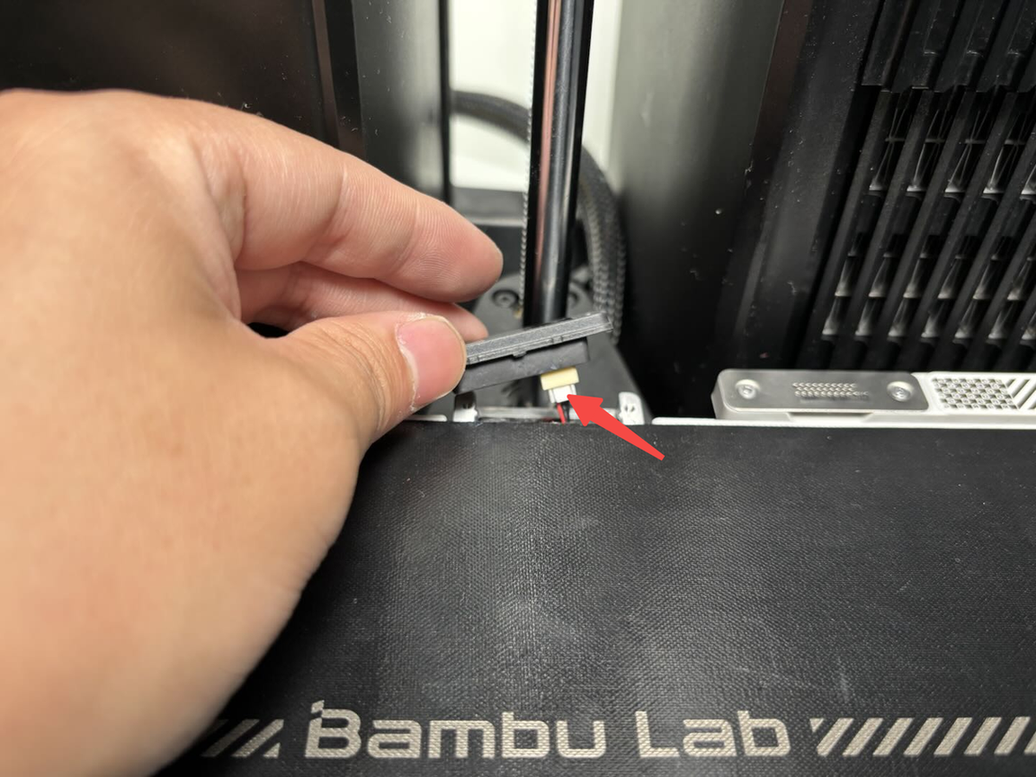

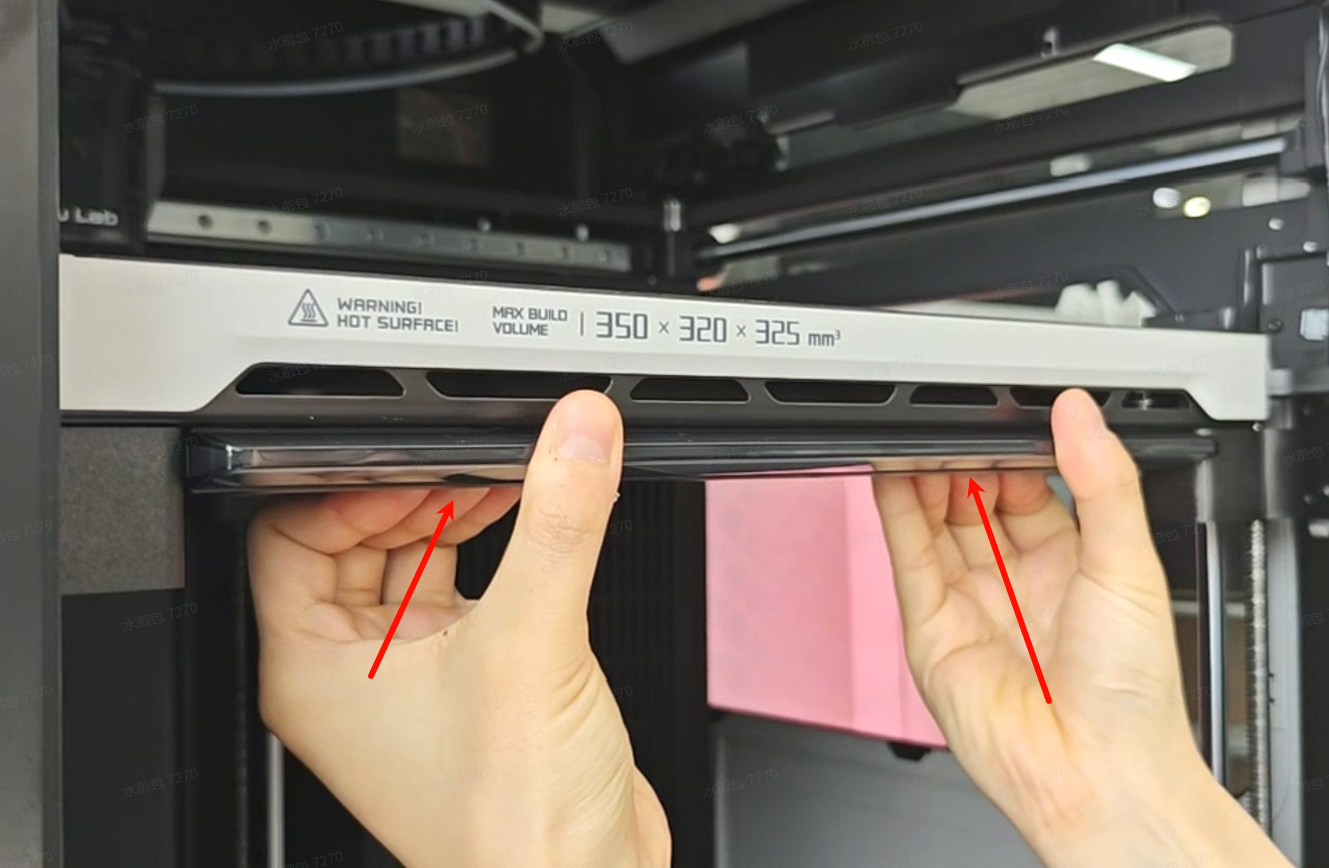

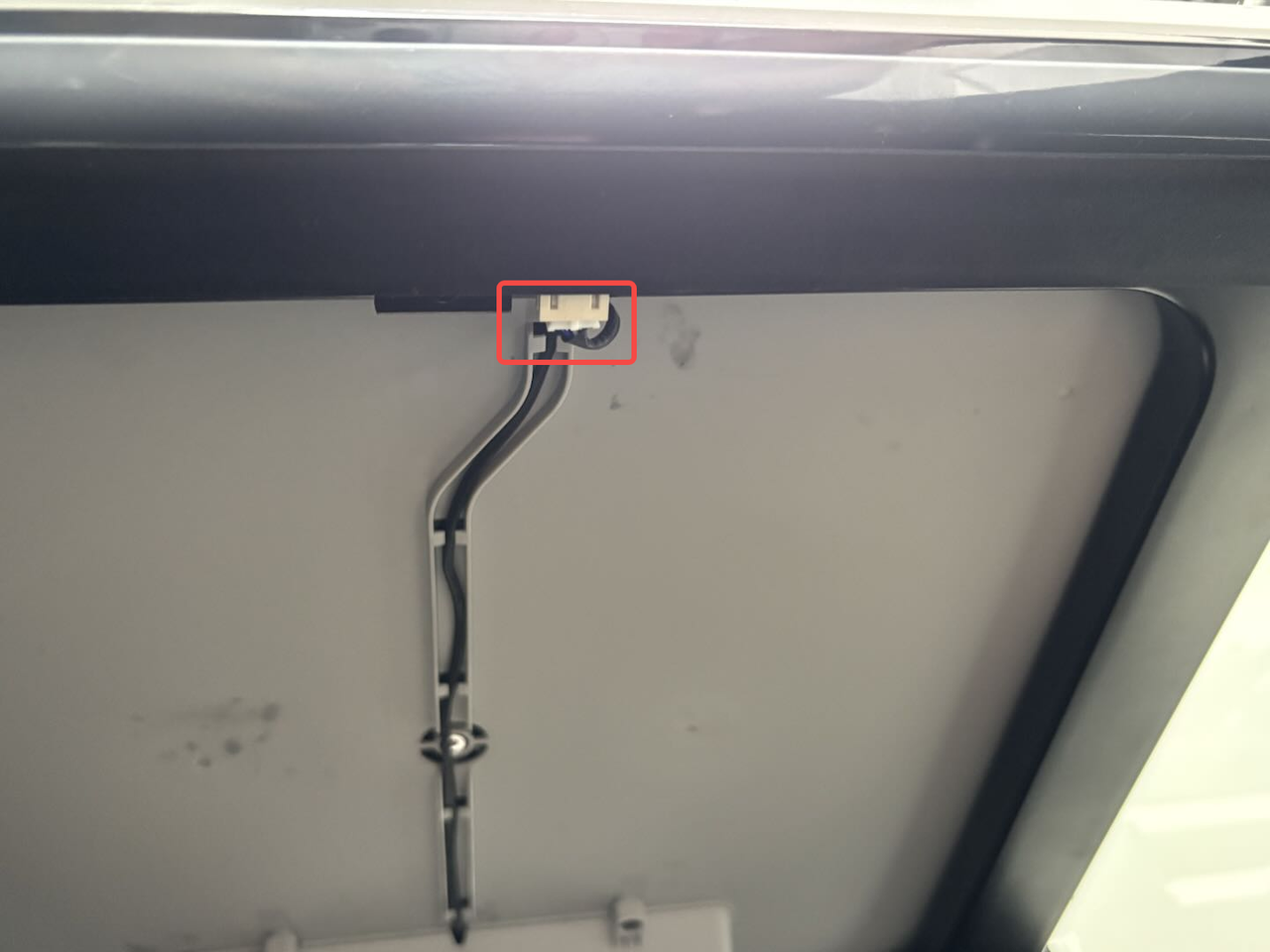

El indicador de estado está agarrado a la heatbed con clips. Primero, desconectá el conector del indicador. Después, sujetá el indicador y empujá firme desde atrás para soltar el clip trasero. Una vez que destrabe, tiralo hacia atrás para soltar el clip delantero y sacalo.

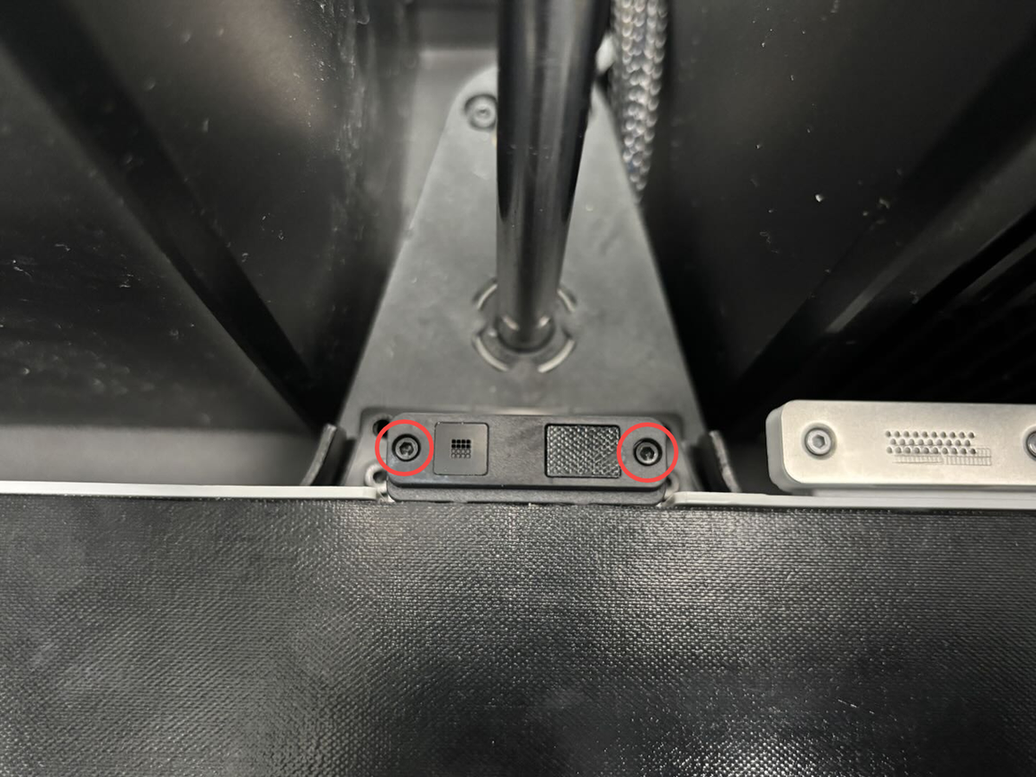

Usá una llave Allen H1.5 para sacar los dos tornillos de fijación (M2x5) de la bobina de calibración. Levantá la bobina hacia arriba y desconectá su conector.

Paso 2: Sacar el panel trasero, la rampa de purga (purge chute) y la tapa de la placa AC

Fijate en la Wiki de "Reemplazo de Placa AC H2D" para sacar en orden:

• El panel trasero.
• La rampa de purga.
• La tapa de la placa AC.

Como para cambiar la heatbed no hace falta tocar la placa AC, podés saltearte los pasos donde se saca la placa en sí.

Paso 3: Desconectar los cables de la heatbed

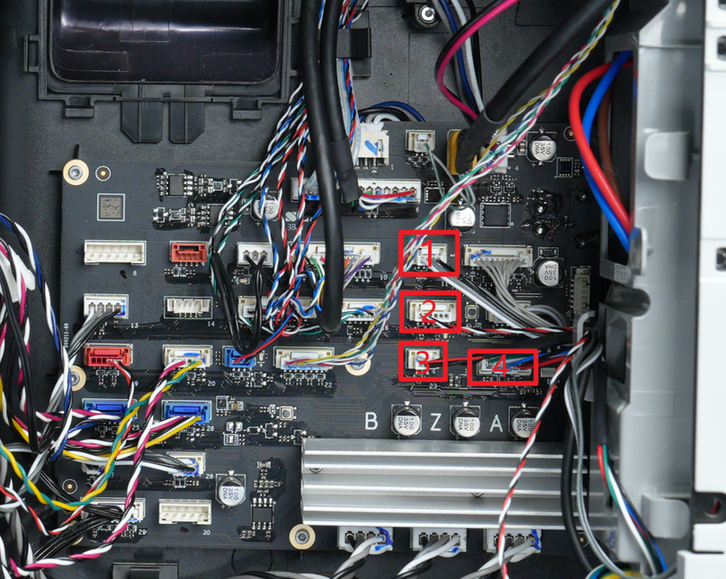

Como los dos cables que conectan la heatbed a la placa MC ya los sacaste en el Paso 2, podés saltearte esto. Esos cables son:

• 3: Sensor de calibración de offset del nozzle H2D.
• 4: Cable de señal de la heatbed.

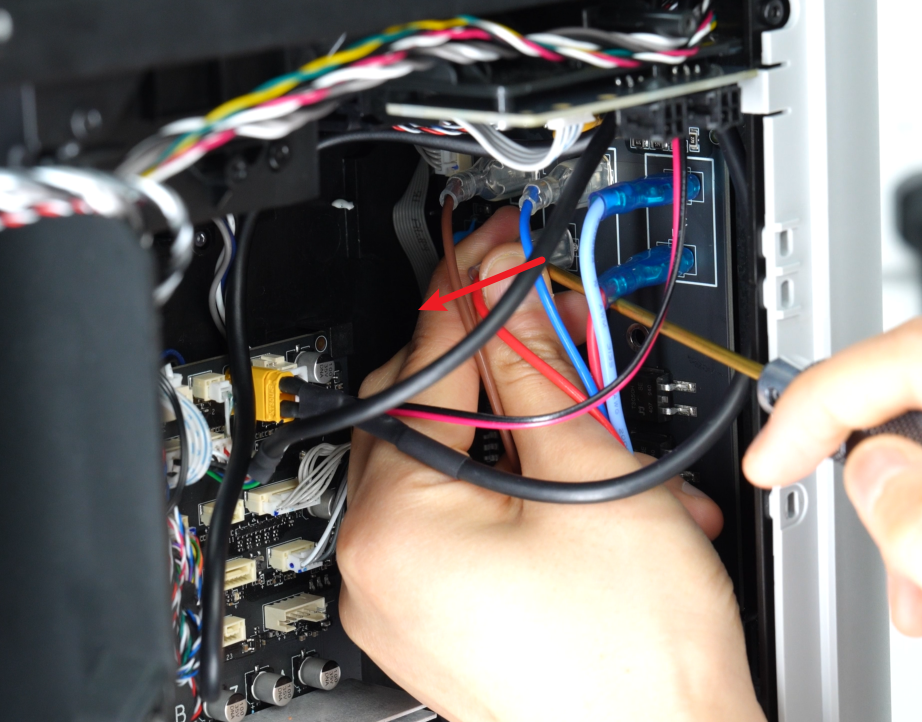

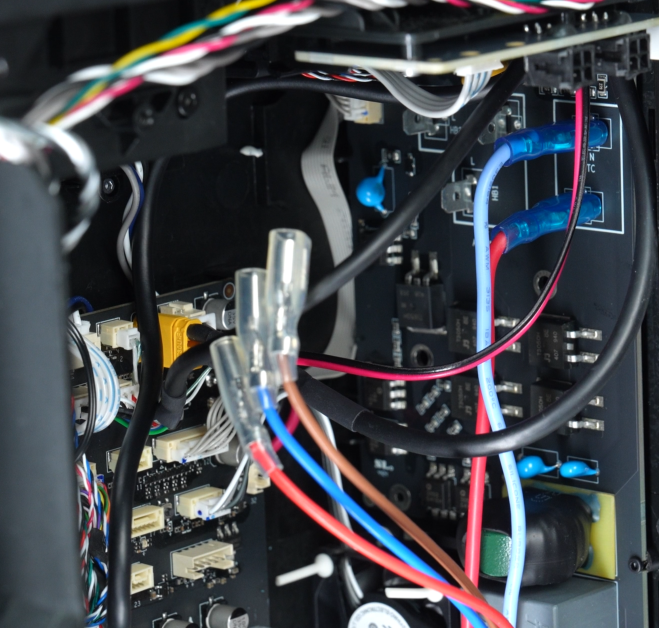

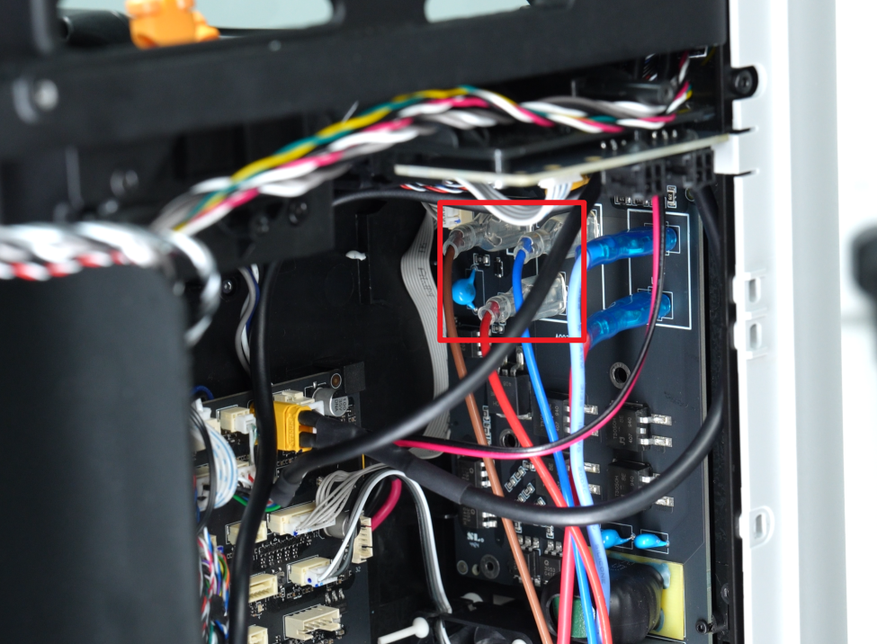

Después de sacar los cables de potencia del módulo de calentamiento, usá unas bruselas para apretar el clip del conector del cable de potencia de la heatbed y sacalo. Sacá los 3 cables de potencia uno por uno.

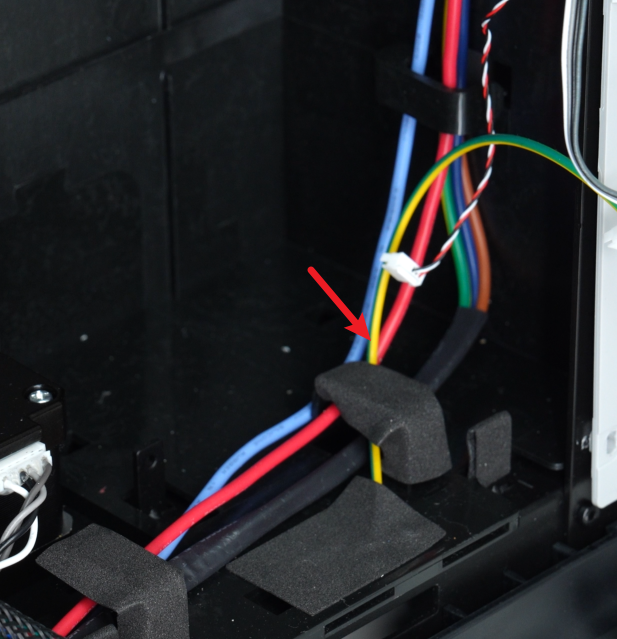

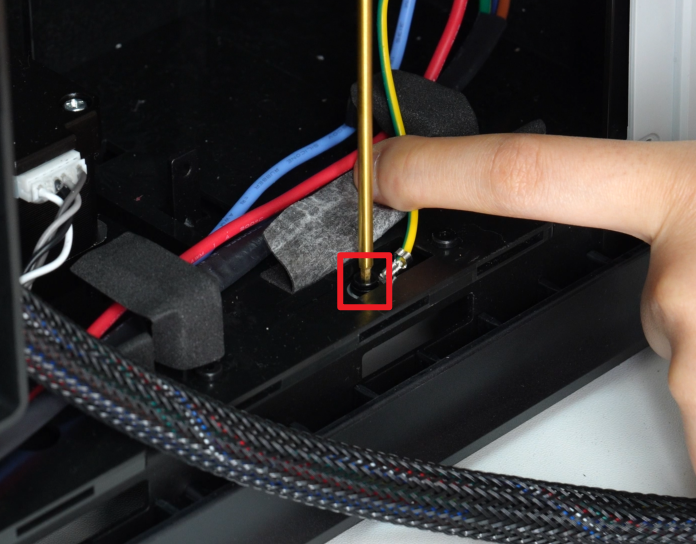

Sacá el cable de tierra del clip y despegá la espuma. Usá una llave Allen H2.0 para aflojar el tornillo de tierra (STW3x5) y soltá el cable.

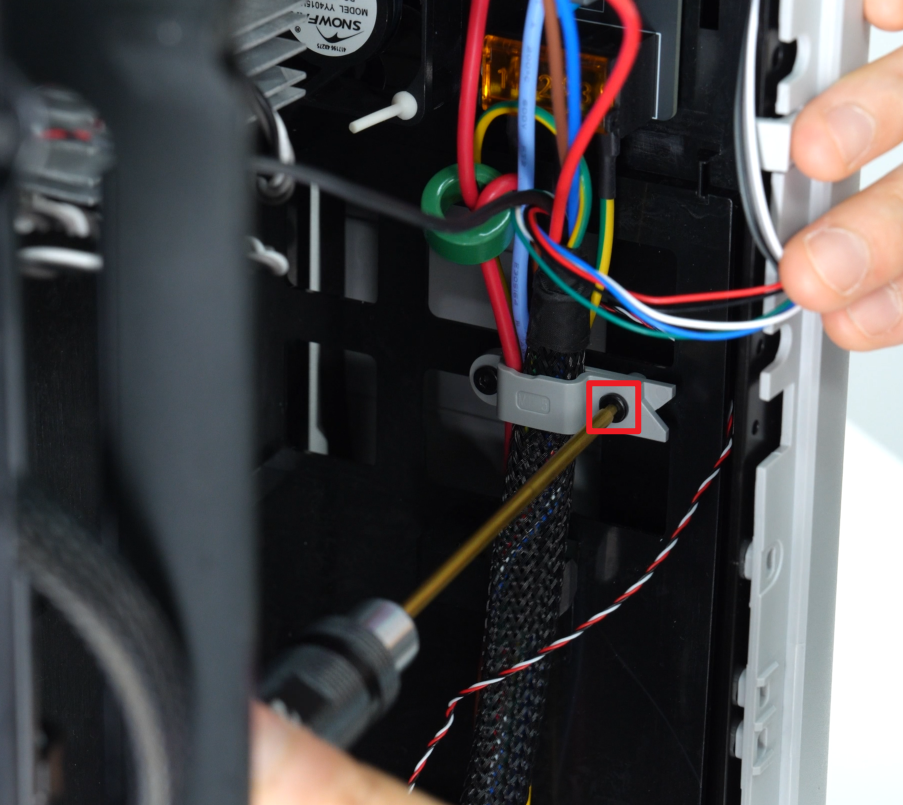

Usá la llave H2.0 para aflojar el tornillo del clip de cables (BT3x12), abrilo y sacá los cables de la heatbed. Después, pasalos por el hueco del revestimiento lateral y sacalos del clip que está detrás del deslizador del eje Z.

Paso 4: Sacar la heatbed

Usá la llave H2.0 o unas bruselas para sacar los dos tapones de silicona de los costados de la heatbed. Después, con la misma llave, aflojá los 6 tornillos (M3x8) que se ven en las imágenes.

Una vez que soltaste todos los cables y tornillos, levantá apenas la heatbed y sacá los cables a través del deslizador del eje Z. Sacalos de los precintos uno por uno para que no se traben, ya que el espacio en el deslizador es muy chico.

Instalar la heatbed

Paso 1: Instalar la heatbed

Pasá los cables de la heatbed por los agujeritos del deslizador del eje Z. Primero pasá los que van a la placa AC, después doblá el resto y tiralos para que pasen. Podés empezar pasando el cable rojo.

Como el agujero es angosto, vas a tener que pelar un poco las fundas de silicona de los cables azul y marrón y pasarlos de a uno.

Una vez que pasaste el rojo, el azul y el marrón, doblá los cables que quedan, metelos en el agujero y tiralos desde el otro lado.

Incliná o levantá un poco la impresora (aguantala bien para que no se caiga) y tirá manualmente de la correa para bajar los 3 deslizadores del eje Z hasta el fondo. Mantené la heatbed derecha para que no choque con los deslizadores.

Nota: Tira de la correa hacia adelante y atrás para confirmar cuál es el sentido de bajada.

Usá la llave H2.0 para ajustar los dos tornillos de fijación del deslizador (M3x35x8) que están en los deslizadores izquierdo y derecho.

Terminá de pasar todo el cable por el deslizador, alineá la heatbed con los 3 deslizadores y ajustá los 6 tornillos (M3x8). Volvé a poner los tapones de silicona.

Paso 2: Sacar los tornillos de fijación y subir la cama

Usá la llave H2.0 para sacar los 4 tornillos de fijación del deslizador (M3x35x8). Incliná o levantá la impresora (con cuidado) y tirá de la correa para subir los deslizadores hasta la mitad de la máquina.

Paso 3: Conectar los cables de la heatbed

Poné los cables en el clip y ajustá el tornillo (ST3x12). Conectá los 3 cables de potencia (marrón, azul y rojo) a la placa AC con el lado del clip hacia afuera. El orden es: marrón arriba a la izquierda, azul arriba a la derecha y rojo abajo.

Pasá el cable de tierra por el agujero del tornillo, fijalo a la base con la llave H2.0, aseguralo en el clip y volvé a pegar la espuma.

Paso 4 y 5: Reinstalar todo

Volvé a poner la tapa de la placa AC, la rampa de purga y el panel trasero. Después, instalá el indicador de estado (alineá los clips largos, trabá y conectá) y la bobina de calibración (ajustá los 2 tornillos M2x5).

Paso 6: Nivelación de la cama a alta temperatura

Después de cambiar la heatbed, es clave hacer una nivelación a alta temperatura para que todo funcione bien. En la pantalla, andá a Settings > Calibration > Print Calibration, marcá High-temperature Bed Leveling y dale a empezar.

Verificar el funcionamiento

Enchufá la impresora, prendela, mandá una impresión de prueba y fijate que la heatbed caliente y funcione con normalidad.

Especificaciones de tornillos

• BT3x8: Panel trasero, rampa de purga y tapa de placa AC.
• ST3x8: Panel trasero.
• ST3x12: Soporte del porta bobinas.
• BT3x12: Clip de cables.
• STW3x5: Cable de tierra.
• M2x5: Bobina de calibración de offset del nozzle.
• M3x6: Sujeción de la heatbed.
• M3x35x8: Deslizador del eje Z.

Notas finales

Esperamos que esta guía te haya servido. Si no pudiste solucionar el problema, por favor abrí un ticket técnico. Si tenés alguna sugerencia sobre esta Wiki, dejanos un mensaje en los comentarios. ¡Gracias por el aguante!
