Este artículo describe cómo reemplazar el acople del tubo PTFE y el conector neumático de la H2D.
Contenido de la página
- Acople del tubo PTFE y conector neumático
- Cuándo realizar el cambio
- Herramientas y materiales necesarios
- Advertencia de seguridad
- Sacar el acople del tubo PTFE
- Instalar el acople del tubo PTFE
- Verificar el funcionamiento
- Notas finales
Nota: Esta página usa la máquina H2D como ejemplo. Los pasos para el reemplazo son exactamente los mismos para la H2C.
Acople del tubo PTFE y conector neumático

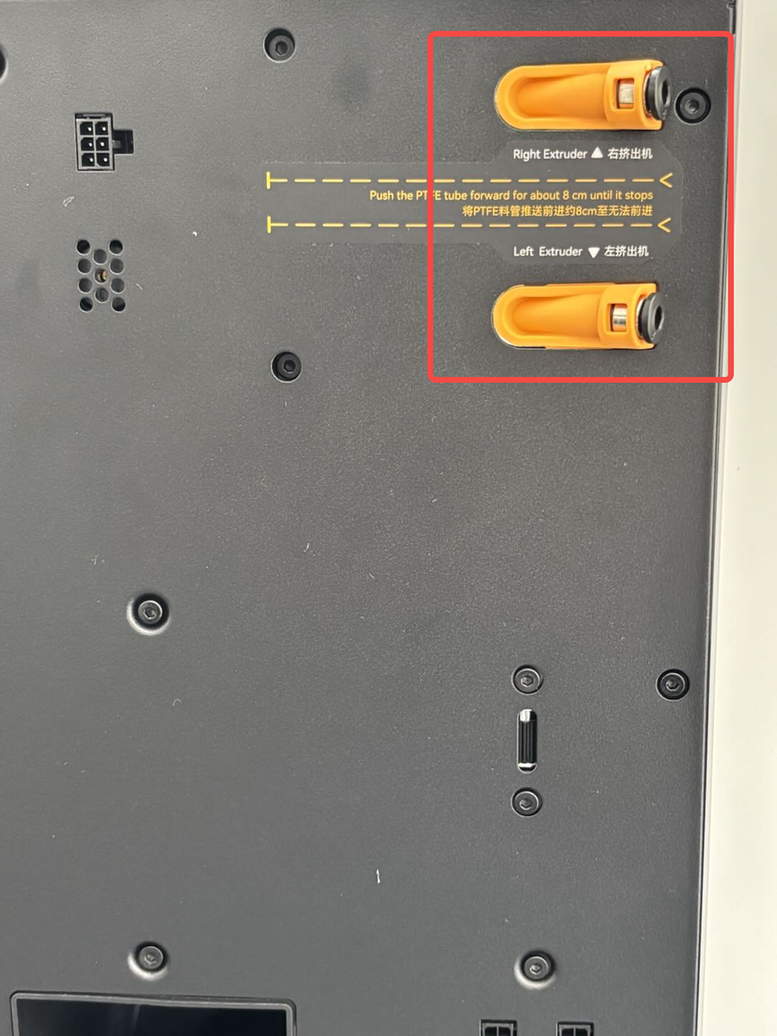

El acople del tubo PTFE está instalado en la parte trasera de la impresora y se usa para sujetar el tubo PTFE.
El conector neumático es la pieza negra instalada sobre el acople del tubo PTFE.

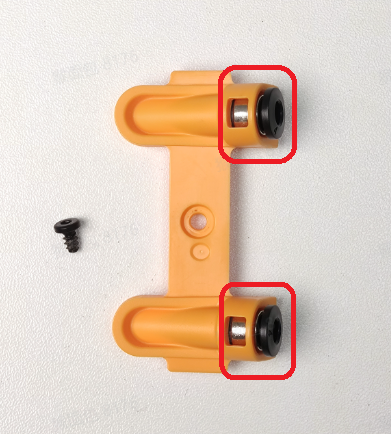

Los repuestos para el acople del tubo PTFE incluyen:
- Acople del tubo PTFE × 1
- Tornillo
BT3x5(para sujetar el acople) × 1
Cuándo realizar el cambio
- Cuando el acople del tubo PTFE o el conector neumático estén dañados.
- Cuando el acople no pueda sujetar el tubo PTFE de forma correcta.
Herramientas y materiales necesarios
- Nuevo acople del tubo PTFE
- Llave Allen H2.0
Especificaciones y cantidades de los tornillos involucrados en el reemplazo de estas piezas (te recomendamos guardar bien los tornillos que saques para no perderlos):

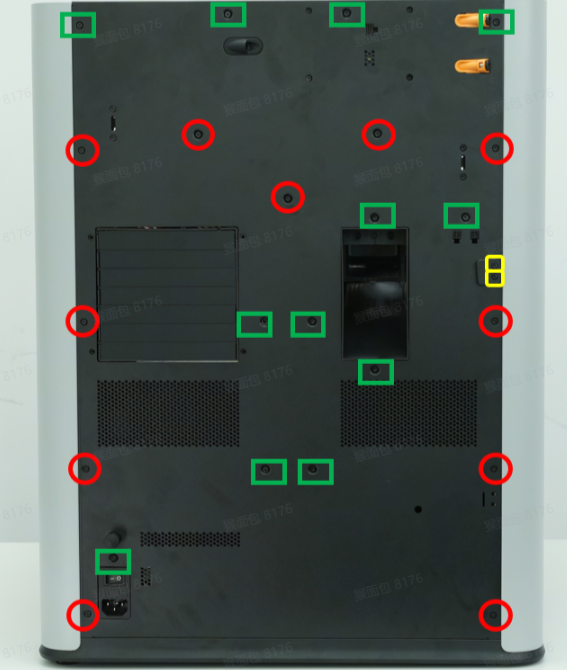

BT3x8: Para fijar el panel trasero (marcados con el cuadrado verde) — Cantidad: 12ST3x8: Para fijar el panel trasero (marcados con el círculo rojo) — Cantidad: 11ST3x12: Para fijar el soporte del portacarretel (marcados con el cuadrado amarillo) — Cantidad: 2BT3x5: Para fijar el acople del tubo PTFE — Cantidad: 1
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluyendo tareas en la electrónica o en los cables del tool head. Trabajar con la impresora encendida puede causar un cortocircuito, lo que provocaría daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la resolución de problemas, es posible que tengas que desarmar piezas, incluido el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue prendida. Esto puede dañar la electrónica de la máquina y generar problemas adicionales.
Por eso, es clave apagar la impresora y desenchufarla de la corriente antes de cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica, garantizando un mantenimiento seguro y efectivo. Si tenés dudas sobre cómo seguir esta guía, te recomendamos abrir un ticket técnico y vamos a hacer lo posible para responderte rápido y darte la ayuda que necesites.
Sacar el acople del tubo PTFE
Paso 1: Sacar el panel trasero
Podés consultar esta Wiki para sacar el panel trasero de la H2D: Reemplazo del panel trasero de la H2D
Paso 2: Sacar el acople del tubo PTFE

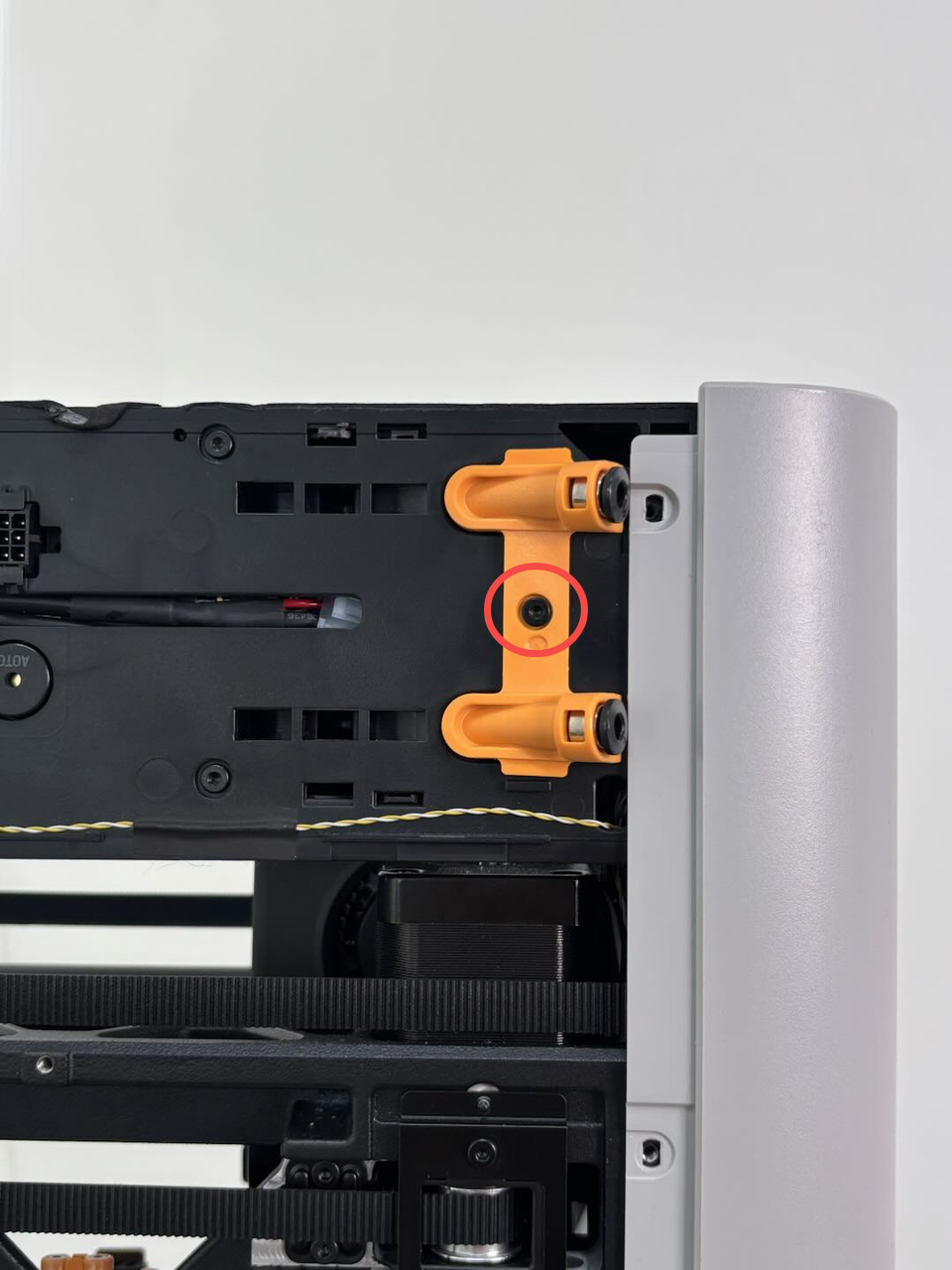

Usá una llave Allen H2.0 para sacar el tornillo (BT3x5) y después ya podés retirar el acople del tubo PTFE.
Paso 3: Sacar el conector neumático del acople del tubo PTFE (hacelo si es necesario)
Fijate en la animación de abajo y usá una herramienta de palanca (o un cutter) para hacer palanca con cuidado y sacar el conector neumático.
Instalar el acople del tubo PTFE
Paso 1: Instalar el conector neumático en el soporte del tubo (hacelo si es necesario)

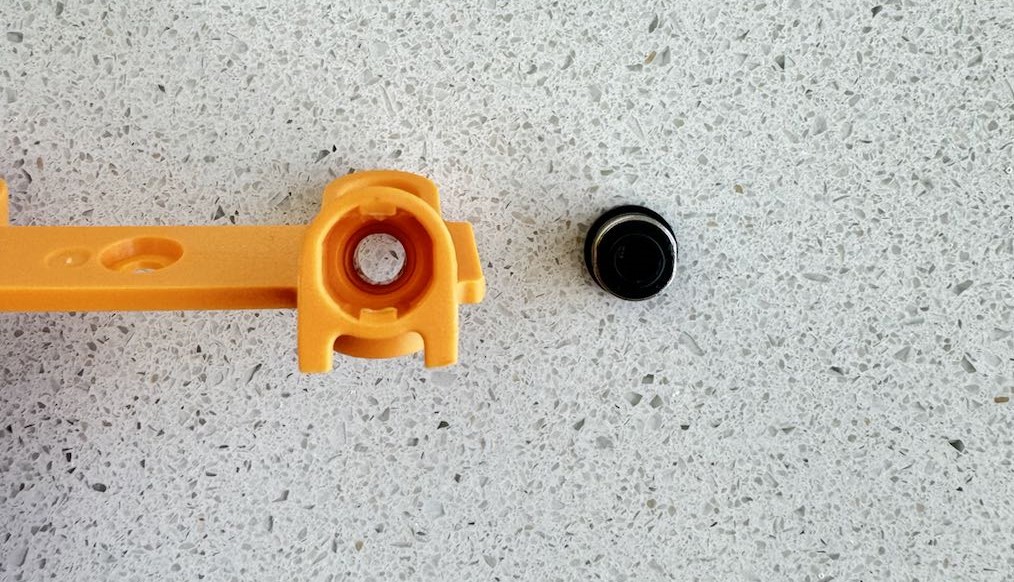

El conector tiene una forma redonda irregular. Asegurate de alinearlo bien antes de insertar el nuevo conector neumático.
Mirá la animación de abajo como guía para la instalación.
Paso 2: Instalar el acople del tubo PTFE

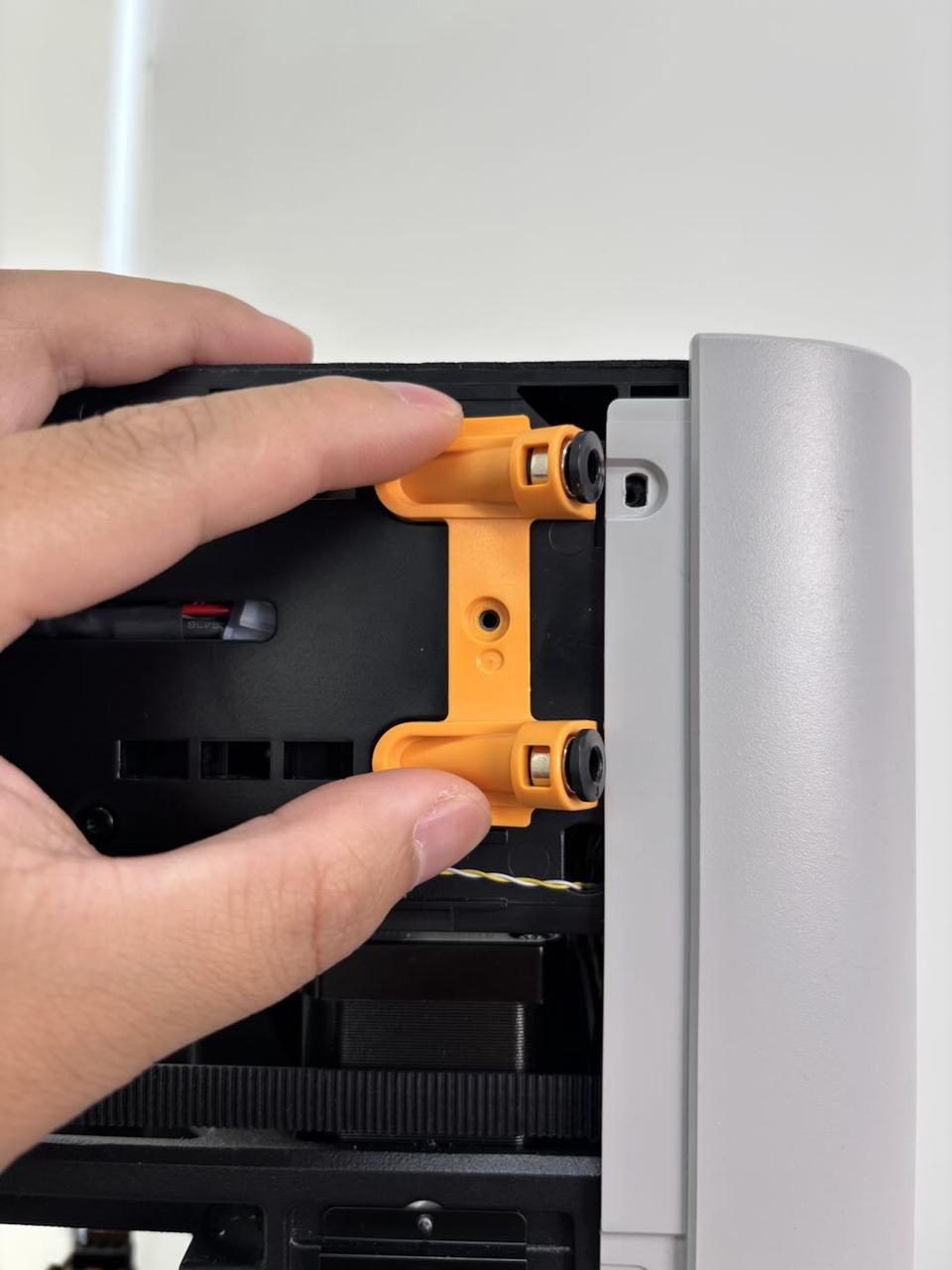

Ubicá el nuevo acople del tubo PTFE en su lugar original y usá la llave Allen H2.0 para ajustar el tornillo de fijación (BT3x5) para que quede firme.
Paso 3: Instalar el panel trasero
Podés consultar esta Wiki para instalar el panel trasero de la H2D: Reemplazo del panel trasero de la H2D
Verificar el funcionamiento
Comprobá que el acople del tubo no se mueva y que pueda sujetar el tubo PTFE normalmente.
Notas finales
Esperamos que esta guía detallada te haya servido.
Si esta guía no resuelve tu problema, por favor abrí un ticket técnico; vamos a responder tus preguntas y darte asistencia.
Si tenés sugerencias o algún comentario sobre esta Wiki, por favor dejanos un mensaje en el área de comentarios. ¡Gracias por tu apoyo y atención!
