Este artículo te guía en la lubricación y el mantenimiento del X-axis linear rail y las varillas del eje Y de la serie H2. Acá te explicamos paso a paso cómo limpiar todos los ejes y aplicar el lubricante en la H2D para asegurarte de que el movimiento sea suave y preciso. Tené en cuenta que los pasos para las H2S y H2C son casi idénticos.
Frecuencia de mantenimiento
¿Cuándo tenés que seguir esta guía? Cuando la máquina te avise, después de usar el módulo láser, o si ves que los ejes están sucios, tienen restos de material o hacen ruidos raros.
Herramientas y materiales necesarios
- Aceite lubricante
- Grasa lubricante
- Paño de microfibra
- Alcohol
- Llave Allen H2.0
Guía en video
Este video cortito te muestra cómo limpiar y lubricar los ejes XY.
Limpieza y lubricación del X-axis linear rail
Paso 1. Limpiar el eje X

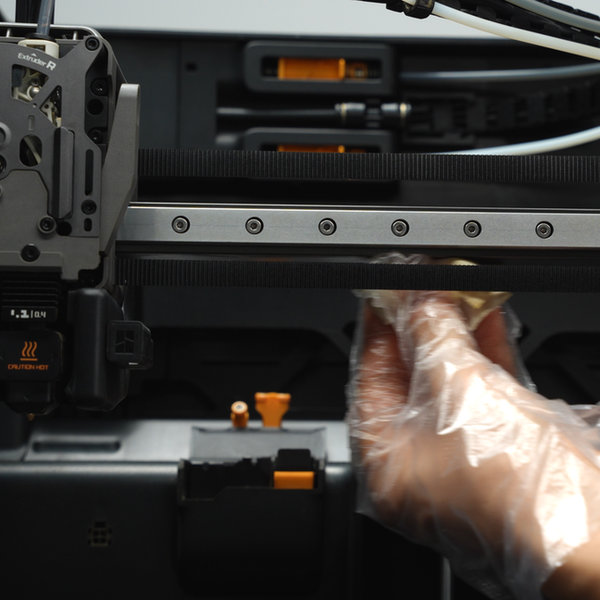

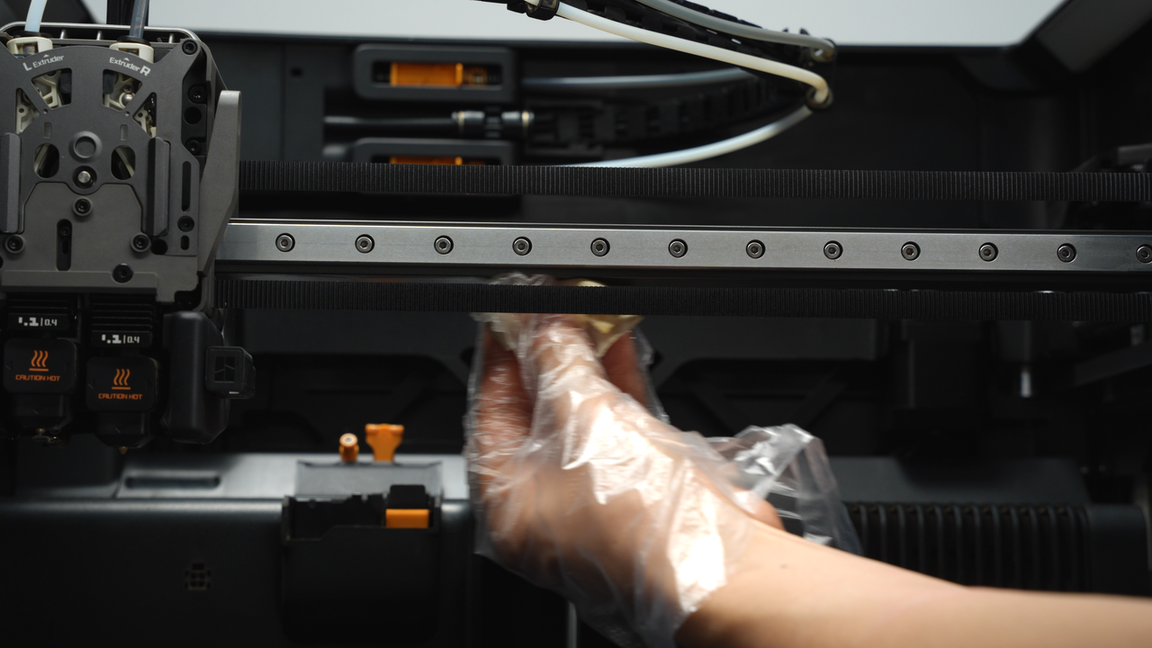

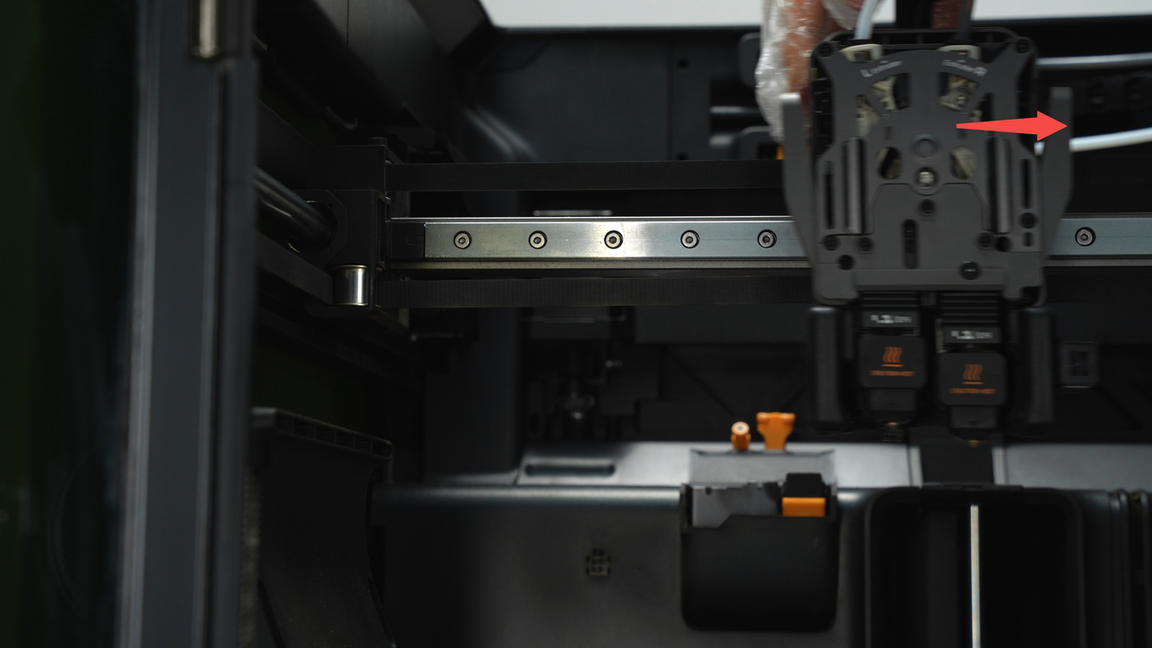

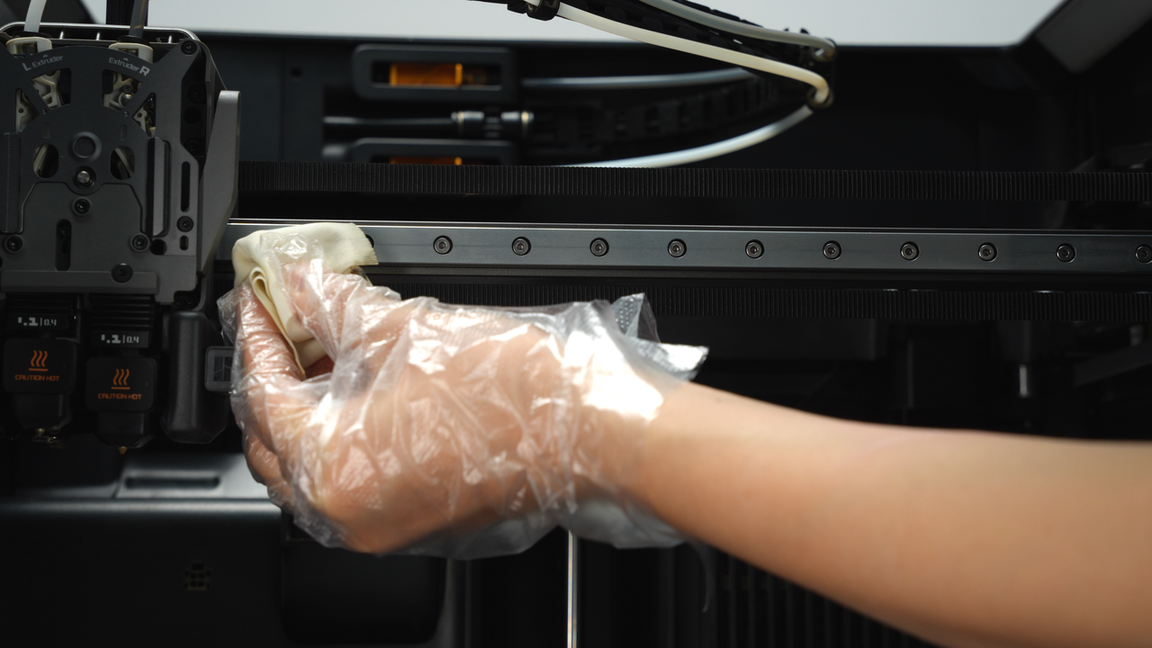

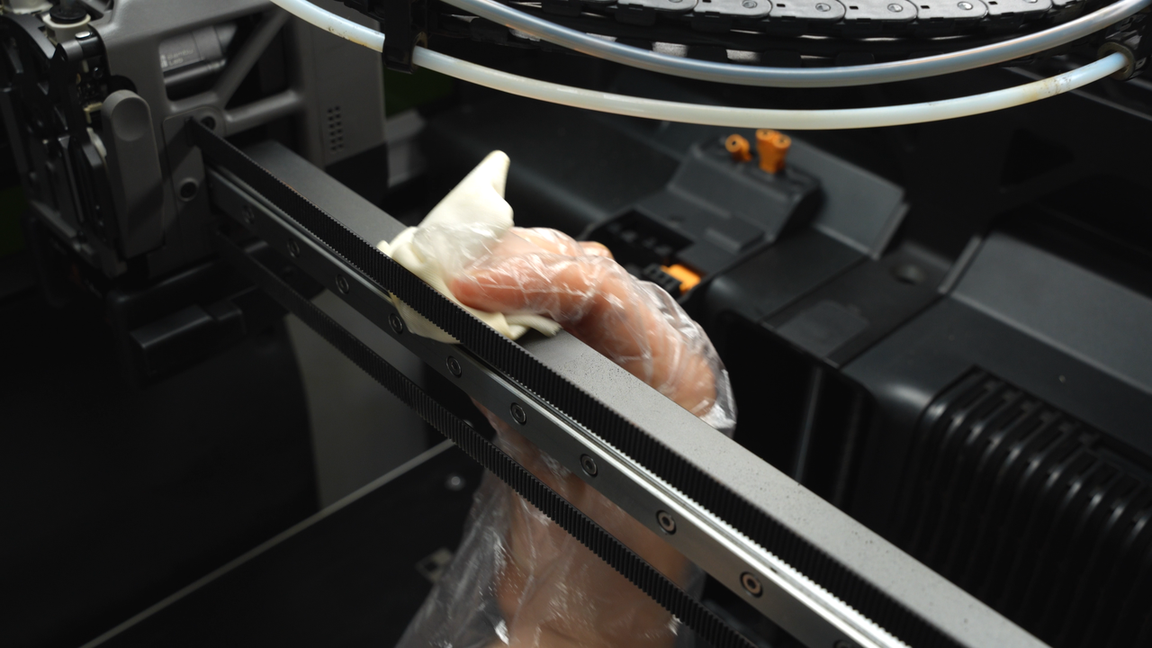

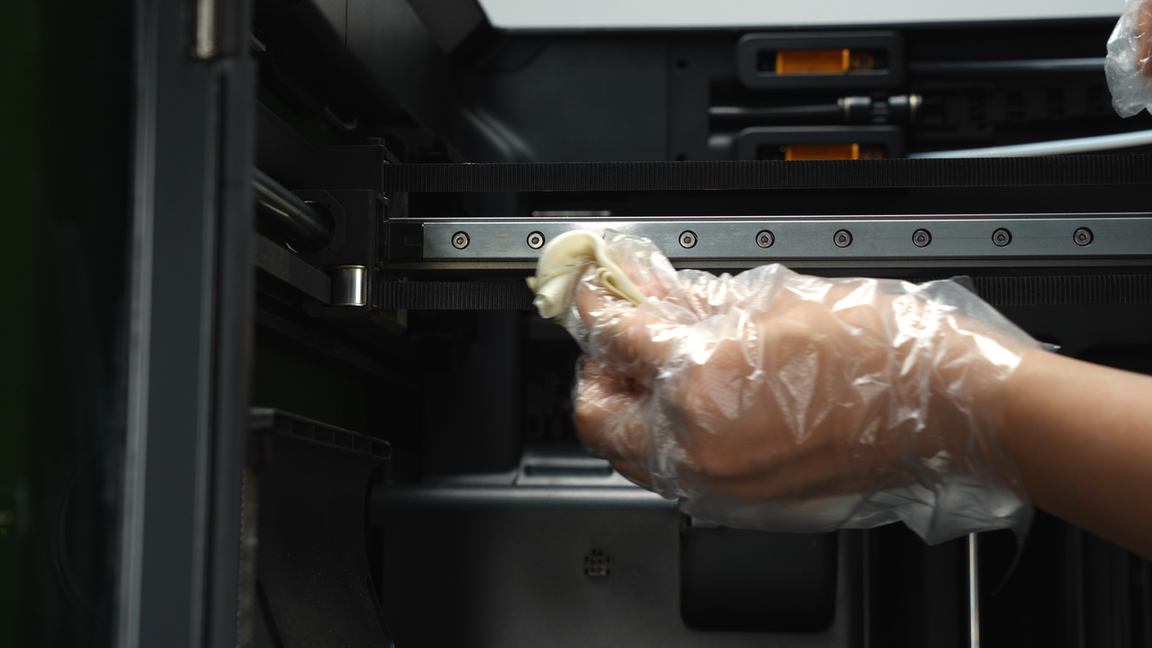

Usá un paño de microfibra para limpiar el X-axis linear rail. De paso, podés aprovechar para limpiar la correa. Asegurate de repasar bien todas las superficies. Después, mové el cabezal hacia el otro lado para dejar a la vista la parte oculta del riel y repetí la limpieza.
Paso 2. Lubricar el eje X

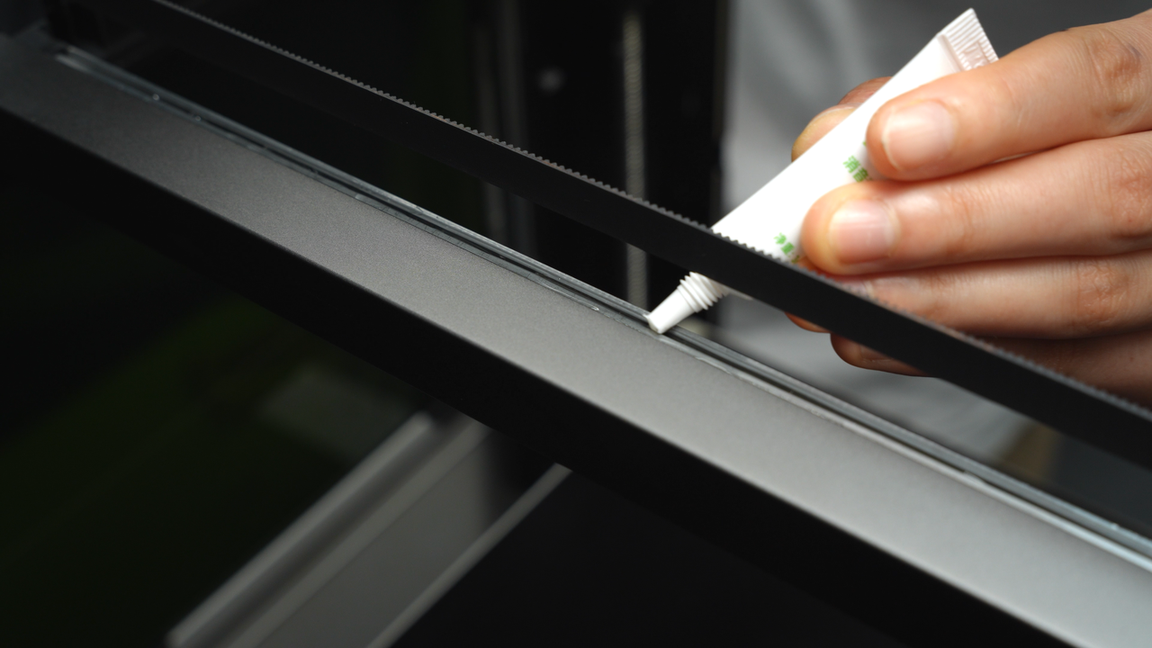

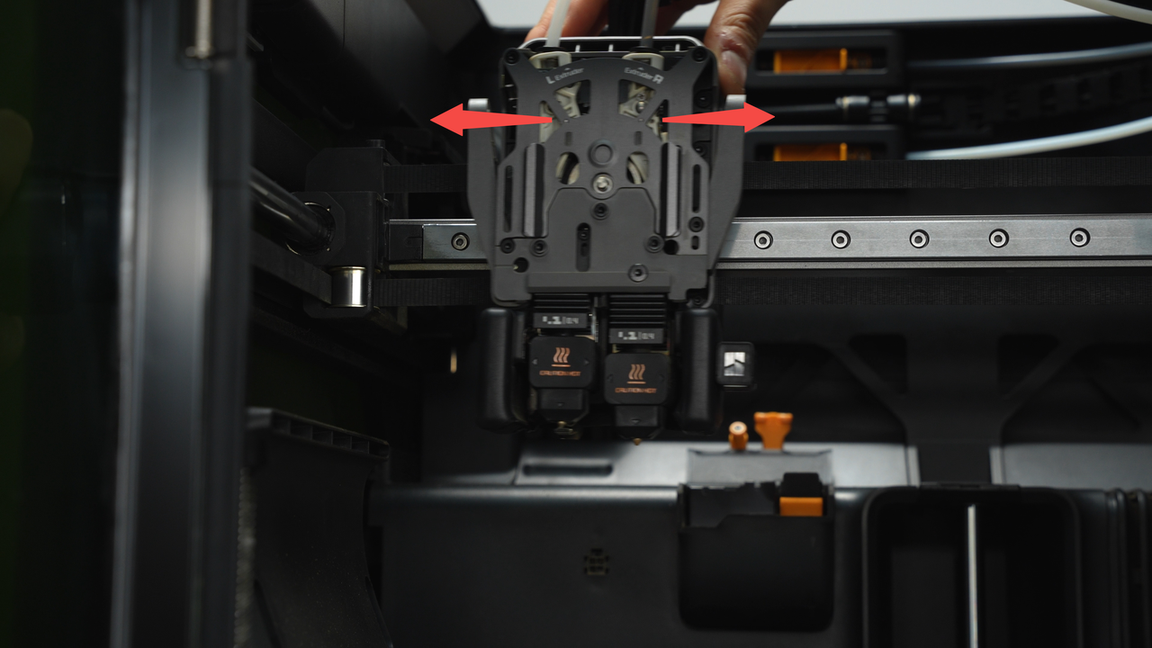

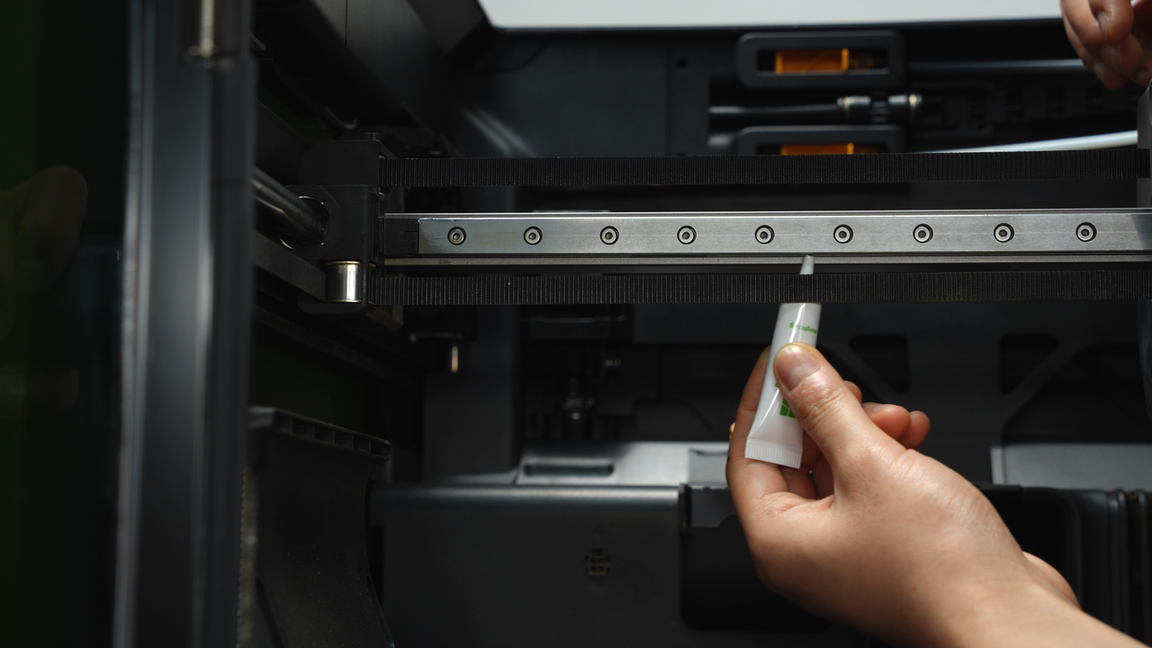

Una vez que sacaste todo el polvo y la mugre de la superficie del X-axis linear rail, ponele aceite lubricante al riel. Fijate que tanto la parte de arriba como la de abajo queden bien cubiertas. Después de mandarle el aceite, mové el cabezal de izquierda a derecha para que se distribuya parejo. Tené cuidado de que no caiga aceite de más sobre la build plate. Si llega a caer un poco, lo podés limpiar cuando la laves al final.
Limpieza y lubricación de las varillas del eje Y
Paso 1. Limpiar el eje Y

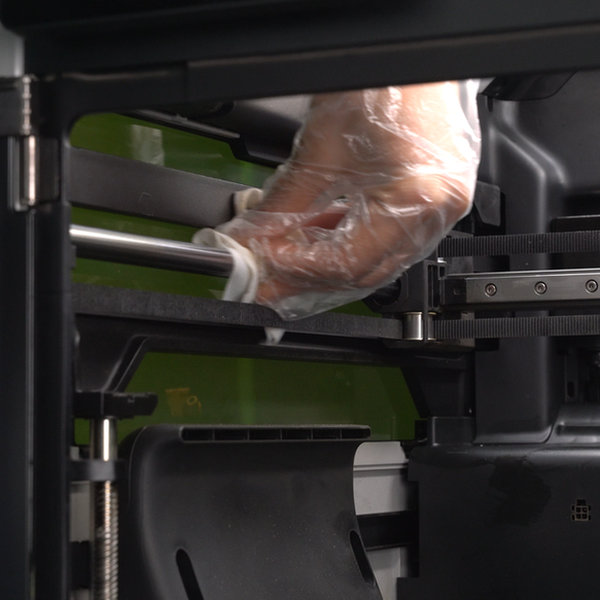

Pasale un paño de microfibra con un poco de alcohol a la varilla del eje Y. Mové el cabezal para poder limpiar la parte que estaba tapada. Repetí el mismo proceso en la otra varilla.
Paso 2. Lubricar el eje Y
Ponele aceite lubricante a la varilla y mové el cabezal para adelante y para atrás así el aceite se reparte bien. Usá el mismo método para lubricar la otra varilla del eje Y.
Limpieza y lubricación de las varillas y los lead screw del eje Z
Paso 1. Limpiar la varilla lineal y el lead screw

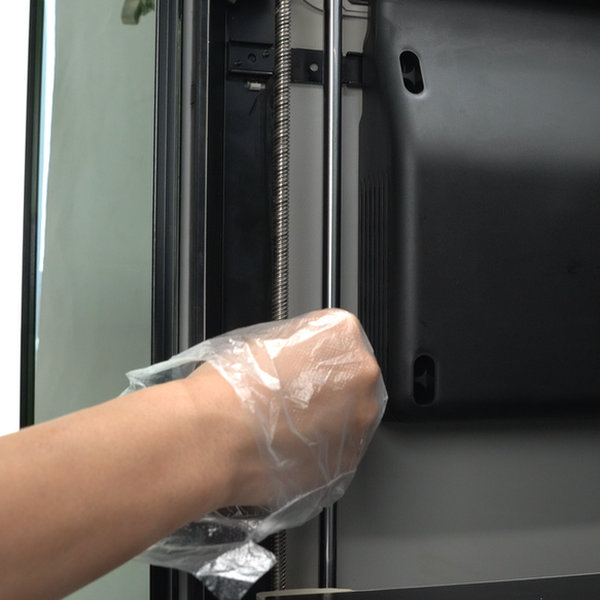

Envolvé la varilla del eje Z con un paño que no deje pelusa, y movelo para arriba y para abajo asegurándote de limpiar a fondo. Después, hacé el mismo movimiento para limpiar el lead screw. Repetí el proceso en las otras dos varillas Z y sus lead screw.
Paso 2. Lubricar la varilla lineal y el lead screw
Ahora mandale aceite lubricante a la varilla lineal y grasa lubricante al lead screw. Ojo con no mezclar el aceite con la grasa. Repetí el proceso para lubricar las otras dos varillas y los lead screw del eje Z.
Paso 3. Mover la cama para arriba y para abajo
Cuando termines de lubricar, prendé la impresora de nuevo y desde la pantalla mové la cama caliente para arriba y para abajo. Esto es para que el aceite y la grasa penetren a fondo en los lead screw y las varillas, garantizando una buena lubricación. Revisá si quedó exceso de aceite o grasa y limpialo con el paño si hace falta.

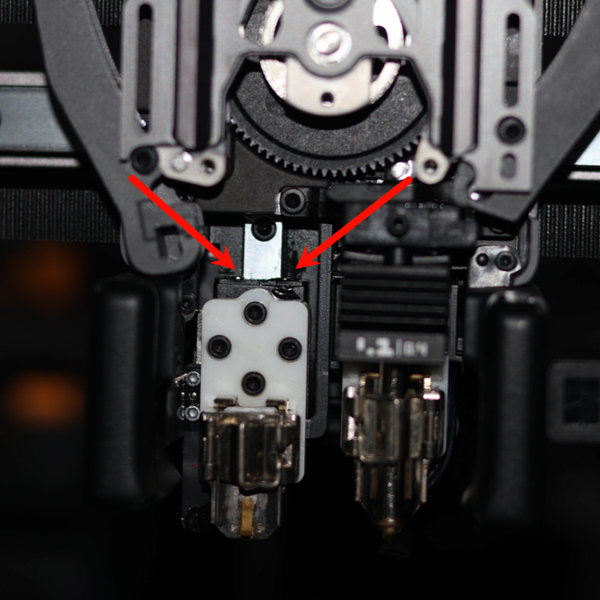

Riel de elevación del extruder de H2D/H2C
Este mantenimiento es necesario para los modelos H2D y H2C; si tenés una H2S lo podés saltear.
Paso 1. Descargar el filamento
Si tenés filamento cargado en el nozzle izquierdo o derecho, descargalo por completo antes de seguir.
Paso 2. Sacar la cubierta frontal del cabezal
Apretá las dos esquinas superiores de la cubierta frontal del cabezal, tiralas hacia vos y levantala para destrabar el clip.
Fuente: Adaptado al español desde el wiki oficial (licencia CC BY-SA). Revisión técnica por equipo Breva.
