En este artículo te explicamos cómo reemplazar el cabezal de herramientas de las Bambu Lab H2D y H2C por el conjunto del eje X (X-Axis assembly).
Cabezal de herramientas con conjunto de eje X
Esta guía te da las instrucciones y precauciones necesarias para cambiar el cabezal de las H2D y H2C junto con el X-Axis assembly, sin incluir el desarmado y armado del cabezal en sí mismo.
Cuándo reemplazarlo
- Cuando el cabezal o el X-Axis assembly estén dañados o no funcionen como corresponde.
Herramientas y materiales necesarios
- El nuevo cabezal con el X-Axis assembly.
- Llaves Allen H1.5 y H2.0.
- Llave Allen corta y llave Allen en L.
- Pinza de depilar (tweezer).
Advertencia de seguridad
¡IMPORTANTE! Es fundamental que apagues la impresora antes de hacer cualquier laburo de mantenimiento en la máquina o su electrónica, incluyendo los cables del cabezal. Dejarla prendida mientras hacés estas cosas puede causar un cortocircuito, lo que deriva en daños eléctricos graves y riesgos de seguridad.
Cuando hagas mantenimiento o busques fallas, es posible que tengas que desarmar algunas partes, como el hotend. Esto puede dejar expuestos cables y componentes electrónicos que podrían entrar en corto si se tocan entre sí o con partes metálicas mientras la impresora sigue prendida.
Por eso, desenchufala siempre antes de empezar. Así evitás romper la electrónica y te asegurás de trabajar tranqui y de forma segura. Si tenés alguna duda con esta guía, abrí un ticket en nuestra página de soporte y te vamos a dar una mano lo antes posible.
Notas importantes
Fijate bien de seguir las instrucciones del Paso 8: pasá la llave Allen en L a través de la espuma protectora y el agujero ya perforado. No metas el tornillo torcido desde un costado.
Guía de desarmado

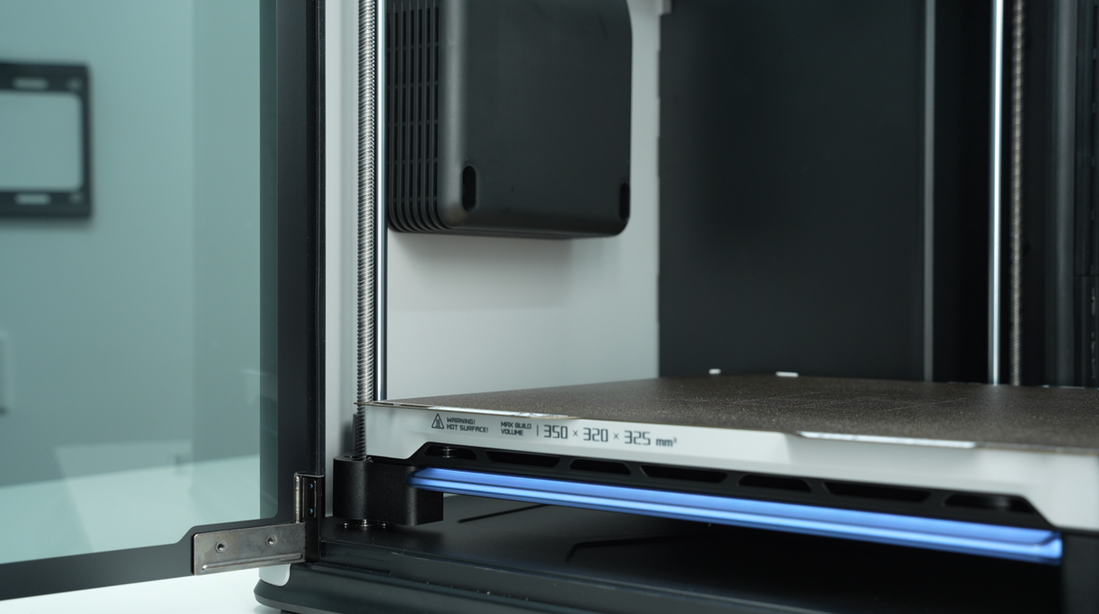

Paso 1: Bajá la cama caliente

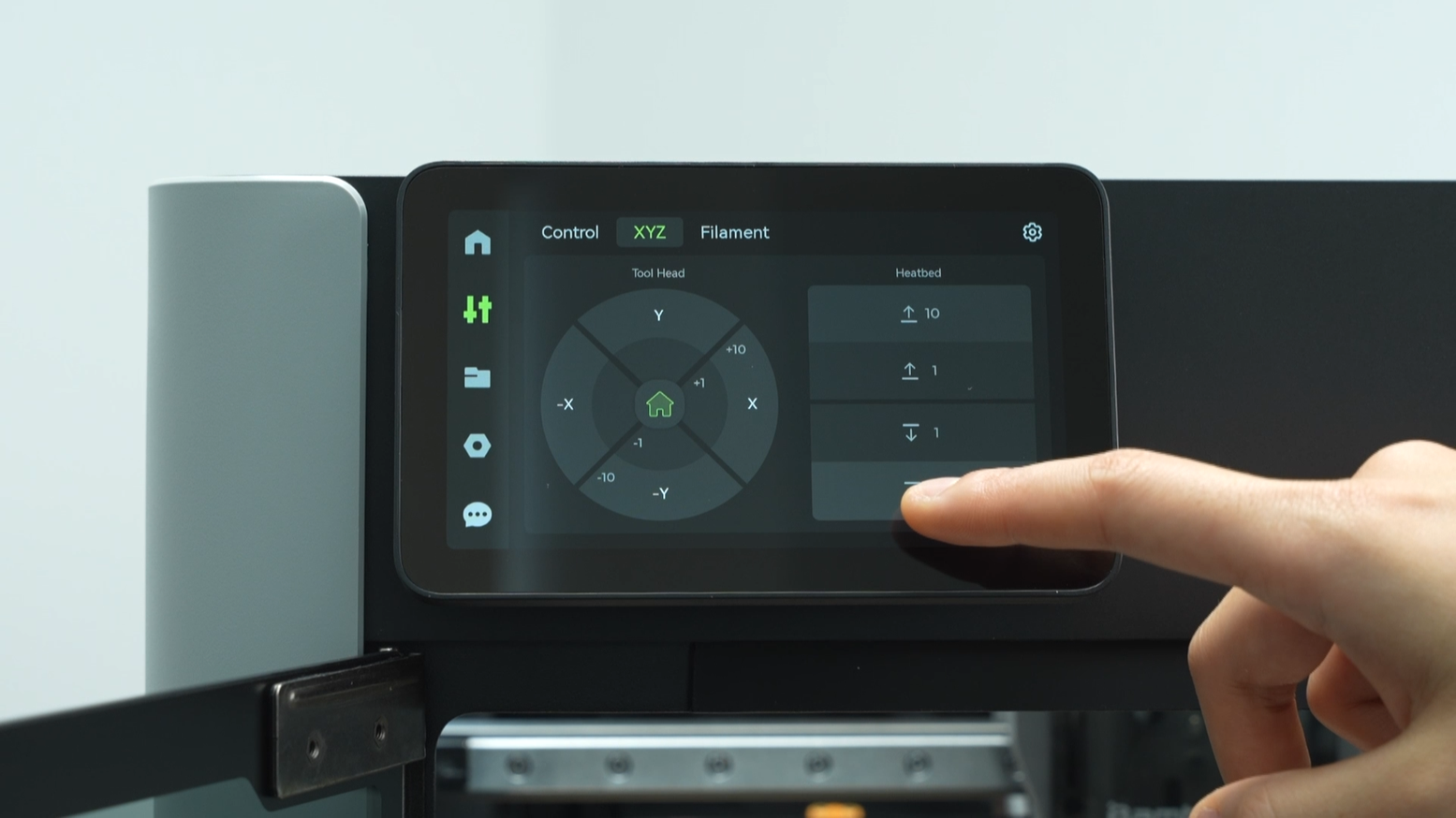

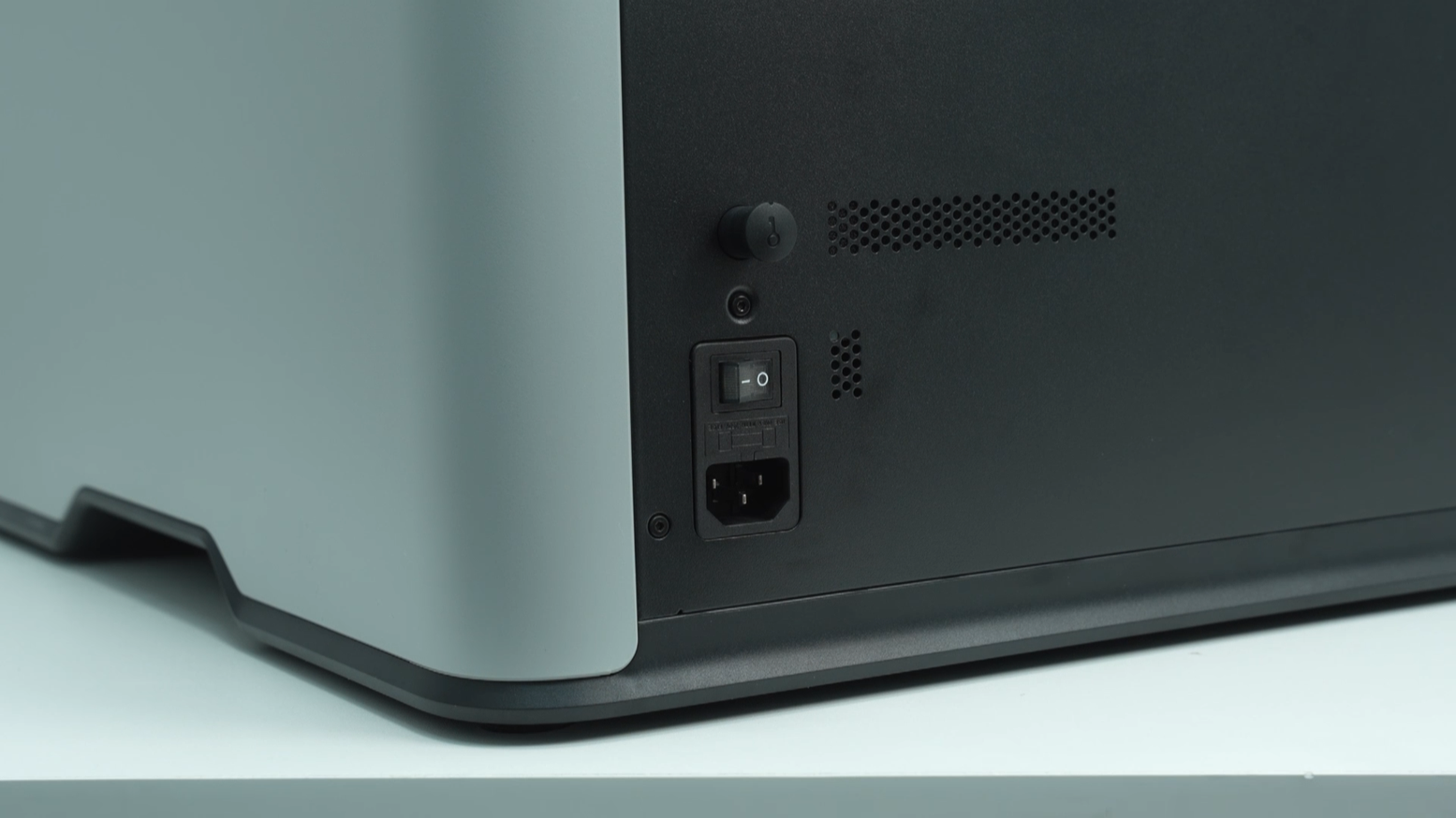

Bajá la build plate desde la pantalla y asegurate de que el hotend esté a temperatura ambiente. Después, apagá la impresora.
Paso 2: Sacá el tubo de PTFE y la tapa frontal del cabezal

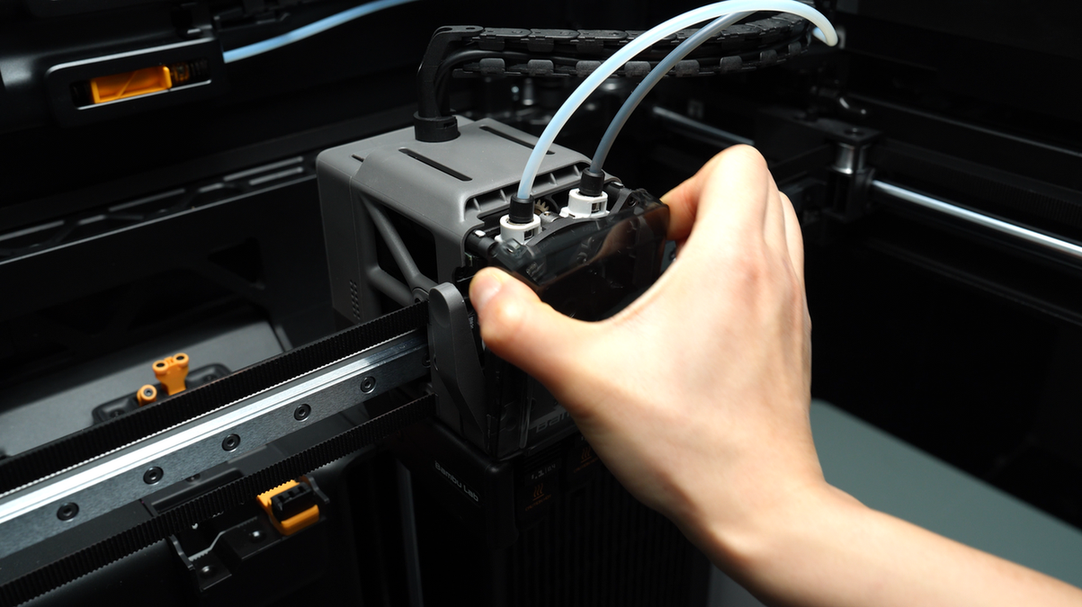

Pellizcá las dos esquinas superiores de la tapa frontal del cabezal y tirá hacia arriba para sacarla. De forma simétrica, presioná hacia abajo el anillo exterior negro para destrabar los dos conectores del extruder y soltar el bowden tube de PTFE.

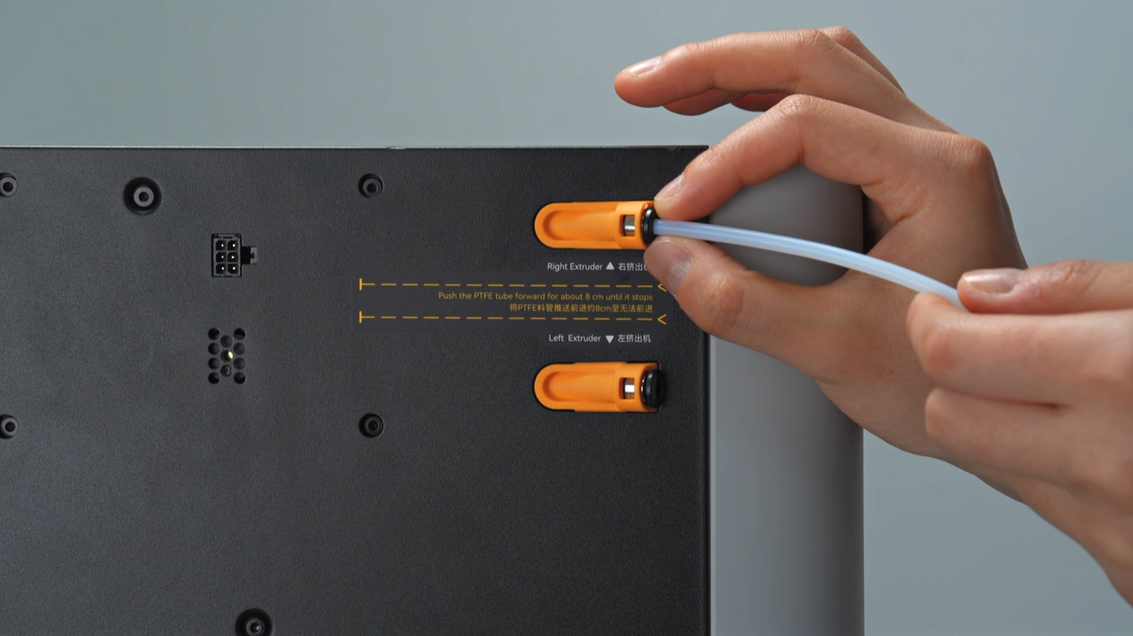

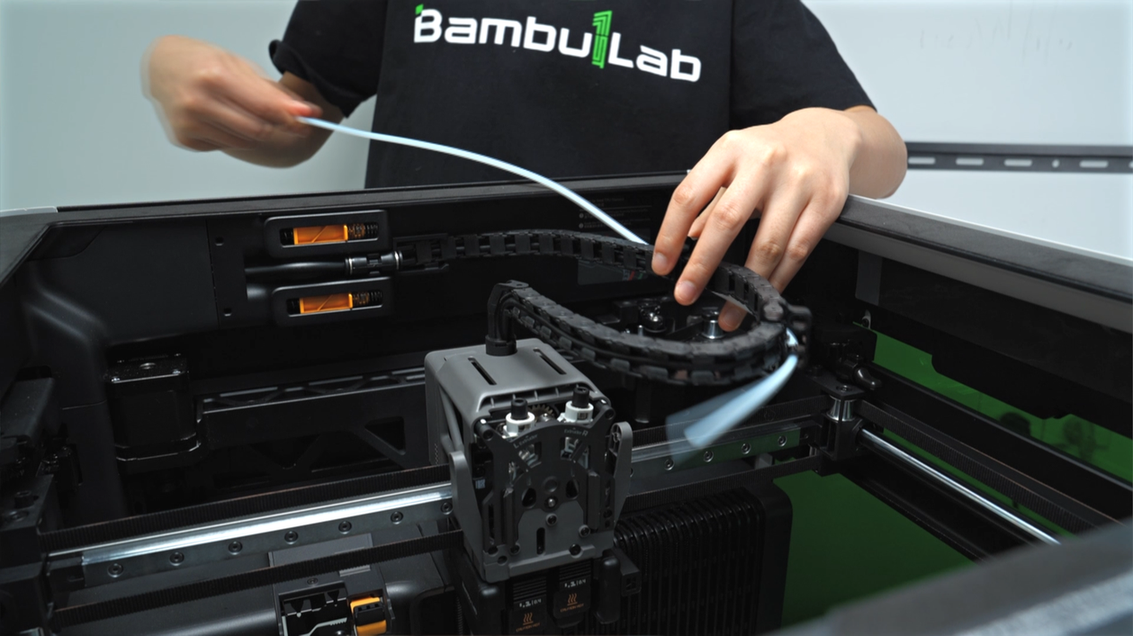

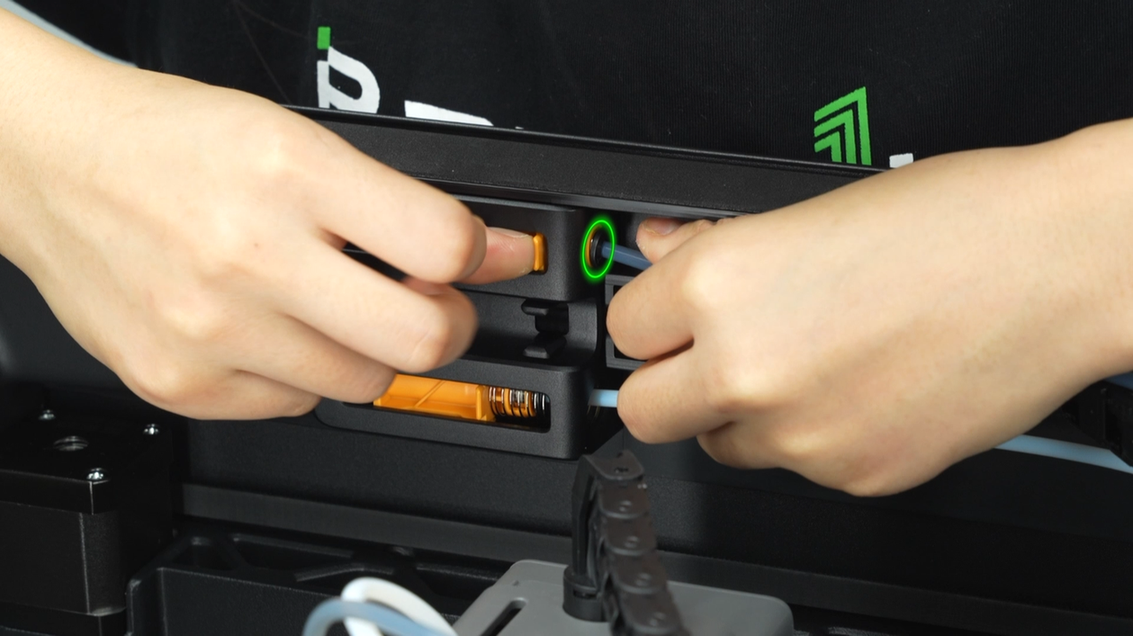

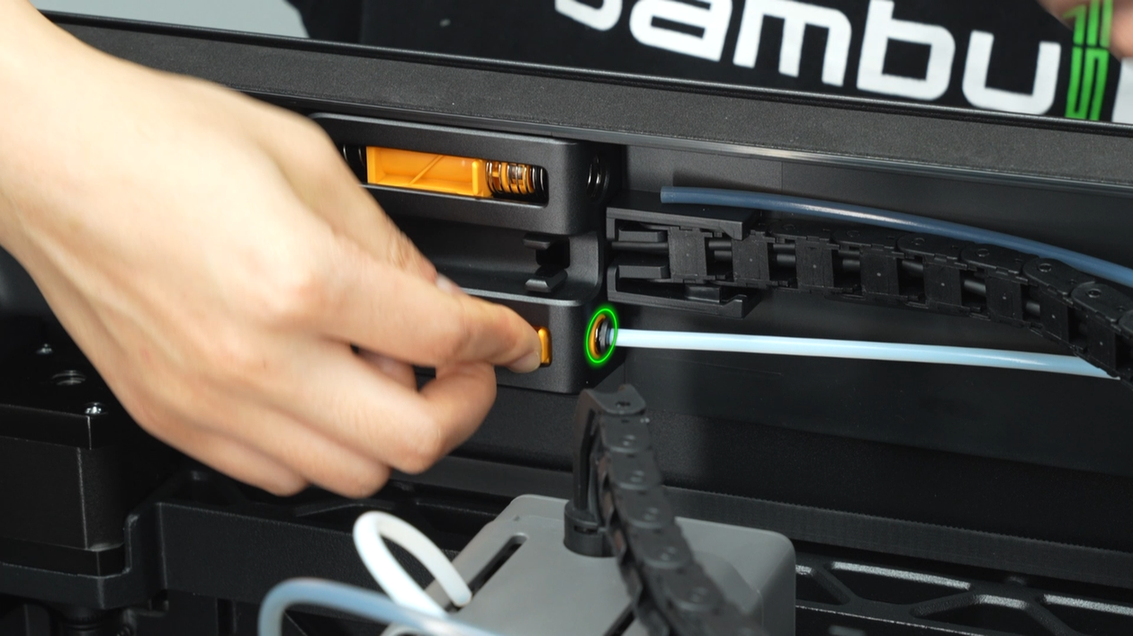

Hacé lo mismo en el lado del buffer: presioná el anillo negro para soltar los conectores neumáticos. Sacá los dos tubos de PTFE de la cable chain y guardalos en un lugar seguro. Por último, soltá el conector neumático en el acoplador trasero de la impresora y retirá el tubo.
Paso 3: Retirá el hotend izquierdo y el derecho

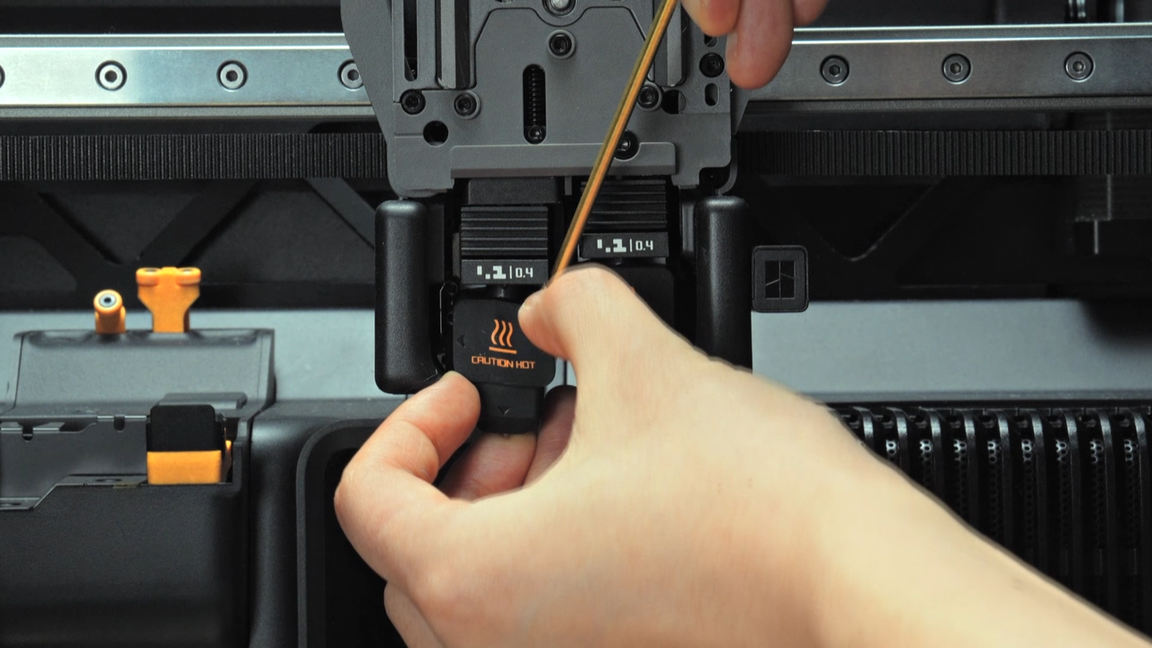

Usá una llave Allen para sacar la funda de silicona (silicone sock) del hotend que no esté tapado por el bloqueador de flujo. Abrí la traba para sacar el hotend y dejá pre-trabada la pestaña del conjunto calefactor. Mové la palanca del bloqueador de flujo hacia el otro lado y repetí el proceso con el otro hotend.
Dato: Una vez que saques los hotend, podés imantar la llave Allen pegándola al imán del mismo hotend, lo que te va a facilitar sacar los tornillos después.
Paso 4: Sacá la tapa de la placa AP y desconectá los cables USB-C y MC-TH

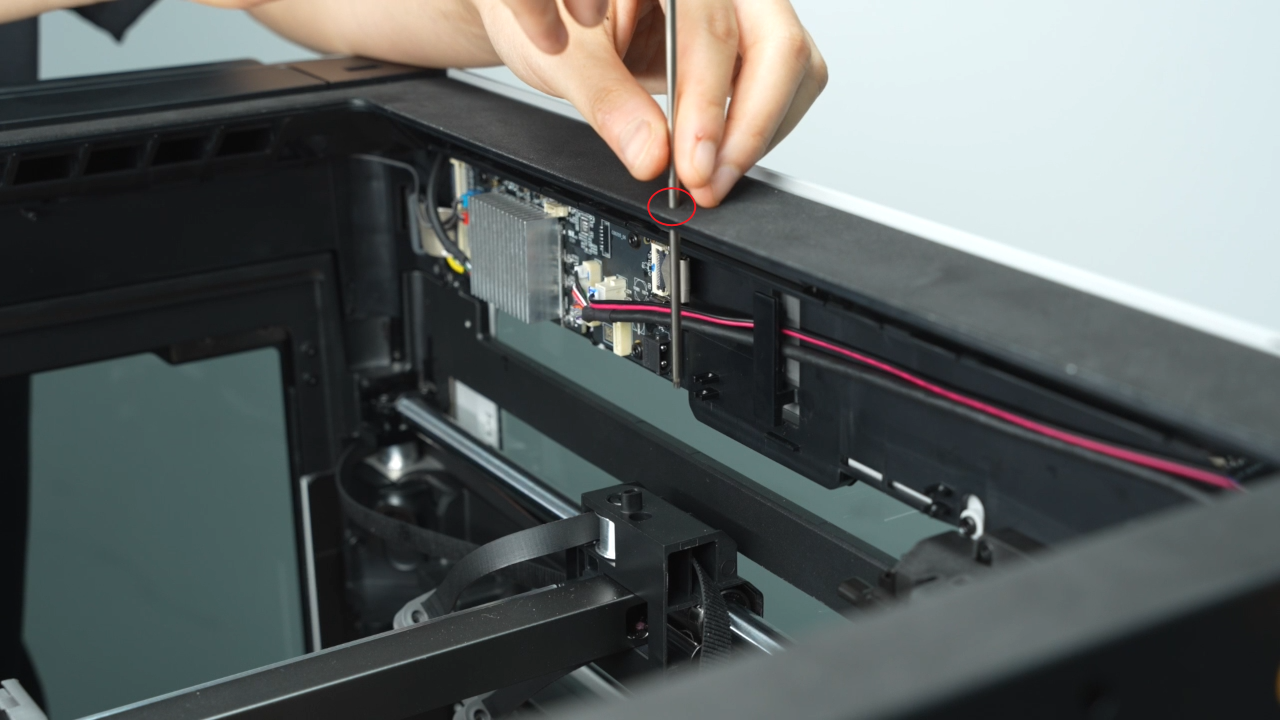

Sacá el tornillo de la tapa de la placa AP y retirala. Desconectá el enchufe USB de la placa y sacá el cable USB-C de la ranura de gestión de cables. El cable MC-TH tiene dos conectores (comunicación y potencia); presioná la traba para desconectar ambos.
Fijate que hay dos versiones del cable MC-TH. Mirá bien el diagrama que corresponda a tu versión para no meter la pata al desconectarlos. Después, sacá los cuatro tornillos del buffer para aflojarlo y ver los cables USB-C y MC-TH que están adentro.
Paso 5: Sacá la cadena porta cables (cable chain)
Retirá la cable chain de su ranura. Ojo acá: primero tirá la cadena un poquito hacia abajo para que la esquina superior derecha se desenganche, y recién ahí tirá con firmeza para sacarla del todo.
Paso 6: Sacá el soporte de la correa
Sacá los tres tornillos del belt bracket y retiralo. Hacé lo mismo del otro lado.
Paso 7: Poné cinta que no deje marcas
Pegá cinta (traceless tape) en ambos lados del cabezal. Si no tenés, podés usar tiritas de papel y pegarlas con cinta transparente. Esto es para que el cabezal no se mueva ni se deslice para afuera cuando saques el X-Axis assembly.
Paso 8: Retirá la tapa LED de la cámara superior y el X-Axis assembly

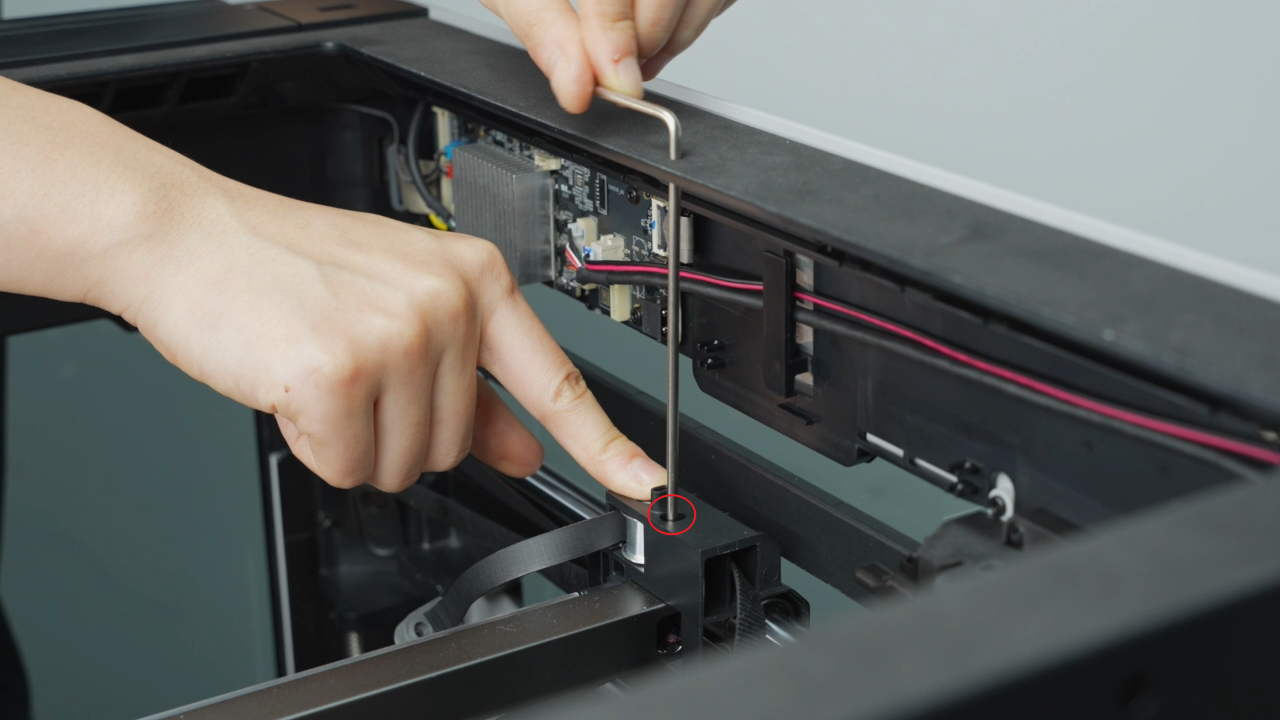

Usá una pinza para sacar la tapa LED de la cámara superior de ambos lados. En el medio del marco hay un agujero: meté la llave Allen en L por ahí para sacar el tornillo de la parte superior del carro. Repetí del otro lado.
Importante: Seguí el tutorial al pie de la letra, pasá la herramienta por la espuma y el agujero, no intentes atornillar de costado.
Después, sacá los cuatro tornillos del costado de la guía lineal y los dos tornillos de la parte de abajo del carro. Una vez que saques todo, retirá el X-Axis assembly: primero desenganchá el lado derecho de la guía lineal, después el izquierdo y sacalo inclinado.
Guía de armado
Paso 1: Instalá el X-Axis assembly y la tapa LED
Para poner el nuevo conjunto del eje X, primero meté el lado derecho de la guía lineal en el carro y después el izquierdo. Empujá la guía hacia adelante todo lo que de; esto sirve para usar el pilar de la puerta frontal como tope y asegurar que el eje quede paralelo.
Es clave que la guía esté bien adelante antes de apretar los tornillos. Te recomendamos usar una llave Allen corta para ajustar los dos tornillos de arriba del carro, los cuatro del costado de la guía lineal y los dos de abajo.
Ojo acá: Los tornillos de arriba y abajo del carro son de rosca fina, mientras que los del costado de la guía lineal son de rosca gruesa. No los mezcles porque vas a barrer la rosca.
Volvé a poner las tapas LED alineando los clips con las ranuras hasta que escuches un "click".
Paso 2: Sacá los precintos
Una vez instalado el eje, cortá los precintos (zip ties) de ambos lados del cabezal con un alicate.
Paso 3: Instalá el soporte de la correa
Poné el belt bracket en su lugar y ajustá los tres tornillos. Mové el cabezal hacia el otro lado para poner el segundo soporte. Como la correa ya tiene tensión por el primer soporte, quizás te cueste un poco; ajustá el tornillo del medio solo un poco, apretá bien el de arriba y el de abajo, y al final terminá de ajustar el del medio.
Paso 4: Instalá la cadena porta cables (cable chain)
Al poner la cable chain, fijate que el cable USB-C (el más finito) quede del lado de adentro y el MC-TH (el más grueso) del lado de afuera. Meté la cadena en la ranura, presioná fuerte y empujá hacia adelante para que quede firme.
Si ves que los organizadores de tubos de la cadena apuntan para adentro, sacalos presionando la traba y dales la vuelta. El primero va en el eslabón 11 (contando desde el cabezal) y el segundo en el eslabón 18.
Paso 5: Conectá los cables y poné la tapa de la placa AP
Acomodá los cables USB-C y MC-TH en su ranura. Volvé a poner el buffer sosteniéndolo con una mano mientras ajustás los cuatro tornillos con la otra. Reconectá los cables MC-TH. Si los cables no son compatibles, vas a tener que cambiar primero el cable del cabezal a la placa MC.
Pasá el cable USB-C por las ranuras laterales y conectalo a la placa AP. Asegurate de que la letra 'A' mire hacia arriba y empujá bien hasta el fondo (está medio duro, así que hacé un poco de fuerza). Acomodá los cables para que no tapen la entrada de los tubos de PTFE y poné la tapa de la placa AP.
Paso 6: Reinstalá el tubo de PTFE y la tapa del cabezal

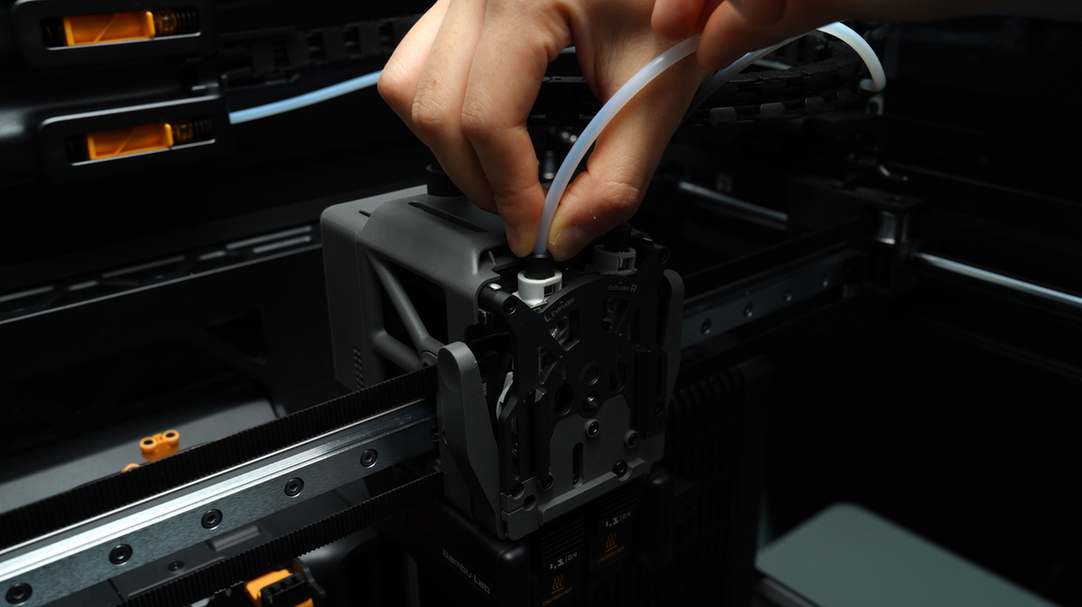

Poné los hotend de nuevo, asegurándote de que las trabas estén bien cerradas, y poneles las fundas de silicona. Reconectá los tubos de PTFE en el cabezal y dales un tironcito suave para ver si quedaron trabados. Por último, encajá la tapa frontal del cabezal primero desde abajo y después arriba hasta que trabe.
Cómo verificar que todo salió bárbaro
Prendé la impresora y fijate que no tire errores en la pantalla. Mové el cabezal manualmente (desde el menú) para ver que se desplace suave por el X-axis linear rail y que la cable chain no se trabe con nada. ¡Listo, ya podés volver a imprimir!
