Este artículo te explica cómo cambiar la placa de CA y su tapa en las impresoras de la serie H2. El procedimiento es idéntico para los modelos H2D, H2S y H2C, así que fijate bien en los pasos para hacer un mantenimiento seguro.
Placa de CA / Tapa de la placa de CA

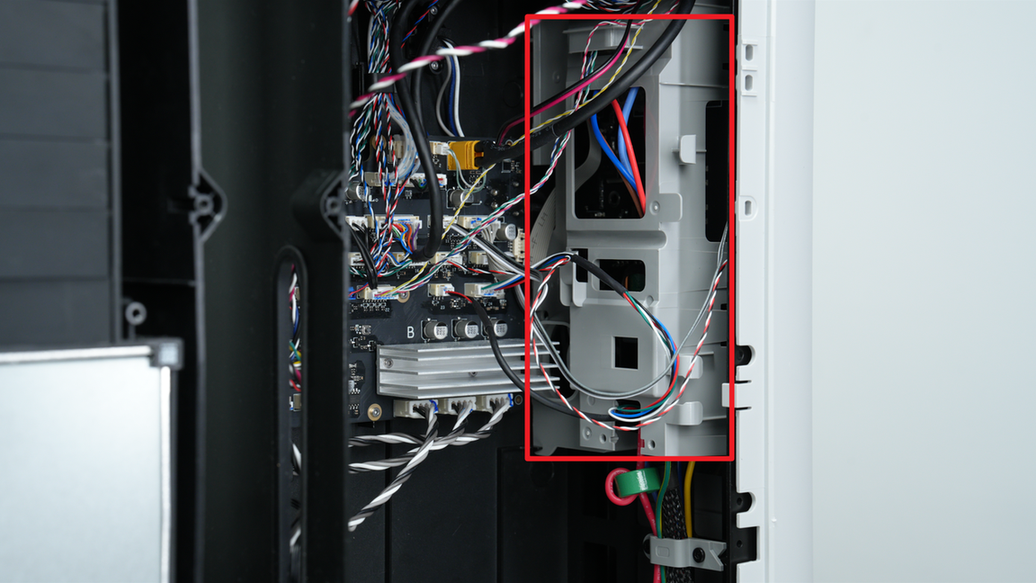

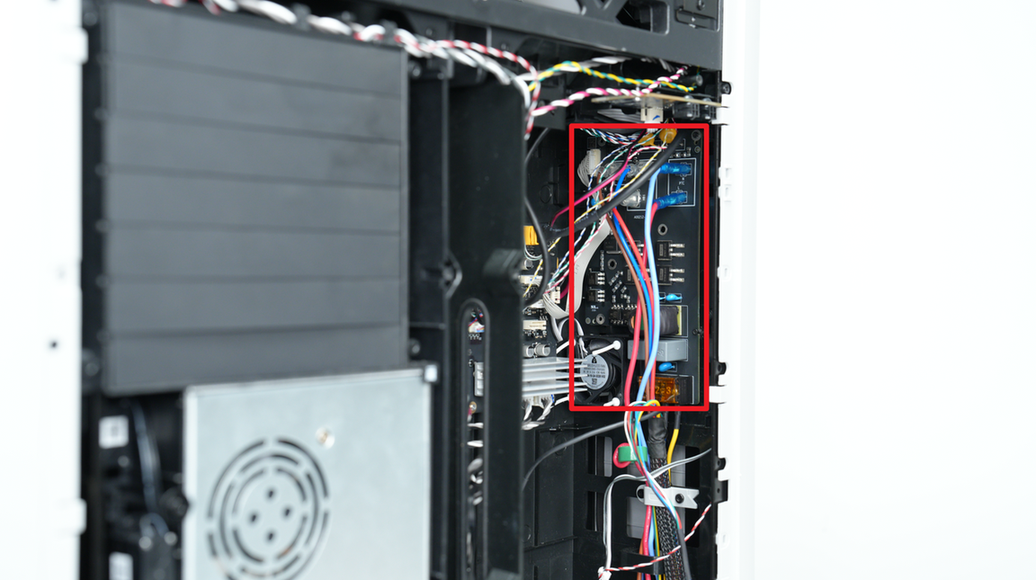

La placa de CA está instalada en el revestimiento interno izquierdo y funciona como el centro de distribución de energía para la heatbed y la unidad de calefacción de la cámara. La tapa que va arriba sirve para proteger los componentes y organizar el cableado.
- Hay dos versiones de la placa: 110V y 220V.
- Si solo tenés que cambiar la tapa, podés saltearte los pasos referidos a la placa.
- Repuestos: La placa viene con 2 tornillos BT2x5; la tapa incluye un tornillo BT3x8.
Cuándo hacer el reemplazo
- Si la placa de CA tiene marcas visibles de quemaduras o daños físicos.
- Si la heatbed o la unidad de calefacción de la cámara no calientan, lo que indica una falla en la placa.
- Si la tapa de la placa de CA está rota o dañada.
Herramientas y materiales necesarios
- Placa de CA o tapa nueva (según corresponda).
- Llaves Allen H2.0 y H1.5.
- Destornillador Phillips y pinzas.
- Tornillos involucrados: BT3x8 (panel trasero, conducto de purga y tapa), ST3x8 (panel), ST3x12 (soporte de spool) y BT2x5 (placa).
Advertencia de seguridad
¡IMPORTANTE! Es fundamental que apagues la impresora y la desenchufes antes de arrancar. Laburar con la máquina prendida puede causar un cortocircuito, dañar la electrónica y ponerte en riesgo a vos. Tené cuidado al manipular cables y componentes metálicos.
Cómo sacar la placa de CA y la tapa

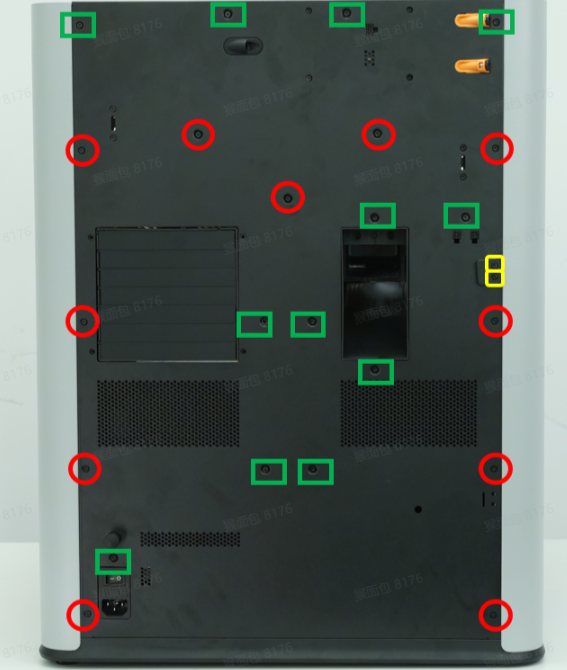

Paso 1: Retirá el panel trasero siguiendo la guía correspondiente al modelo H2D.

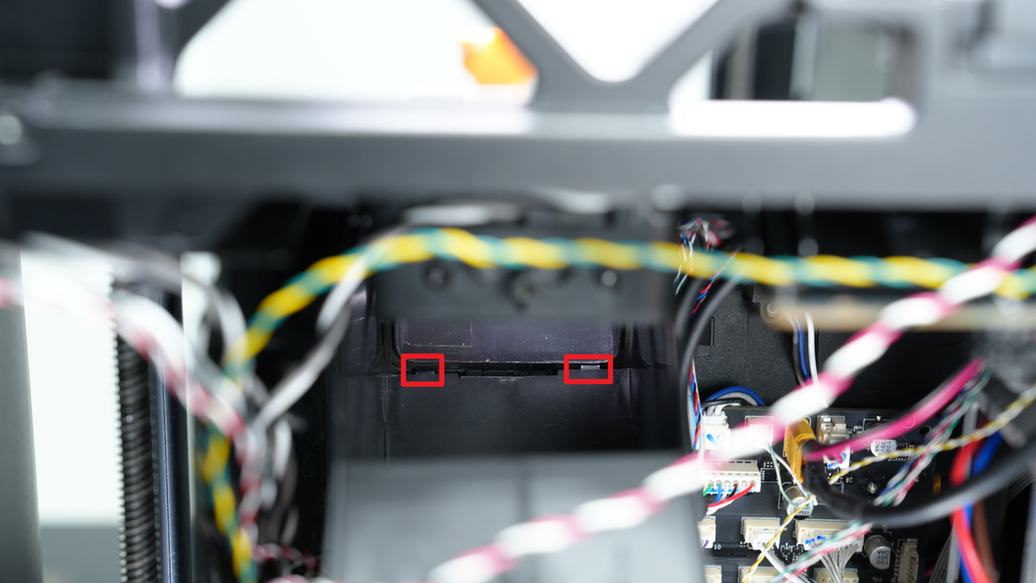

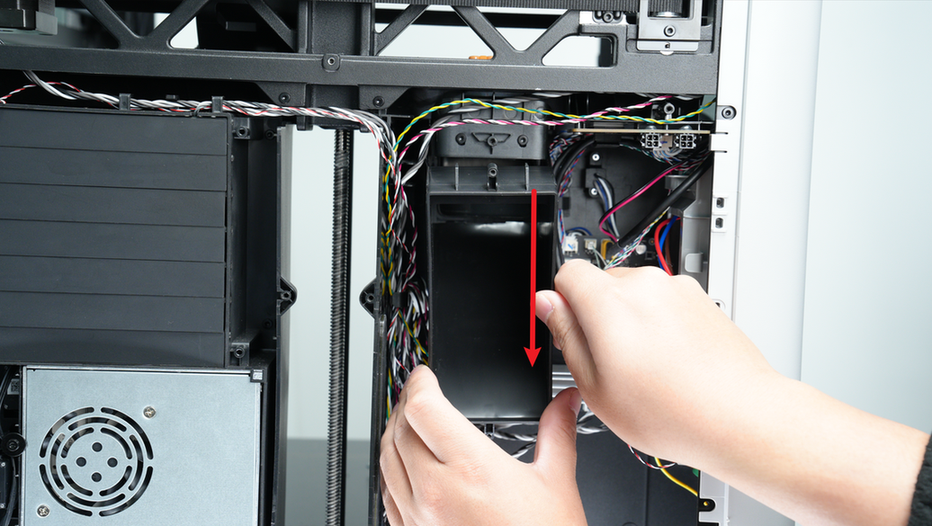

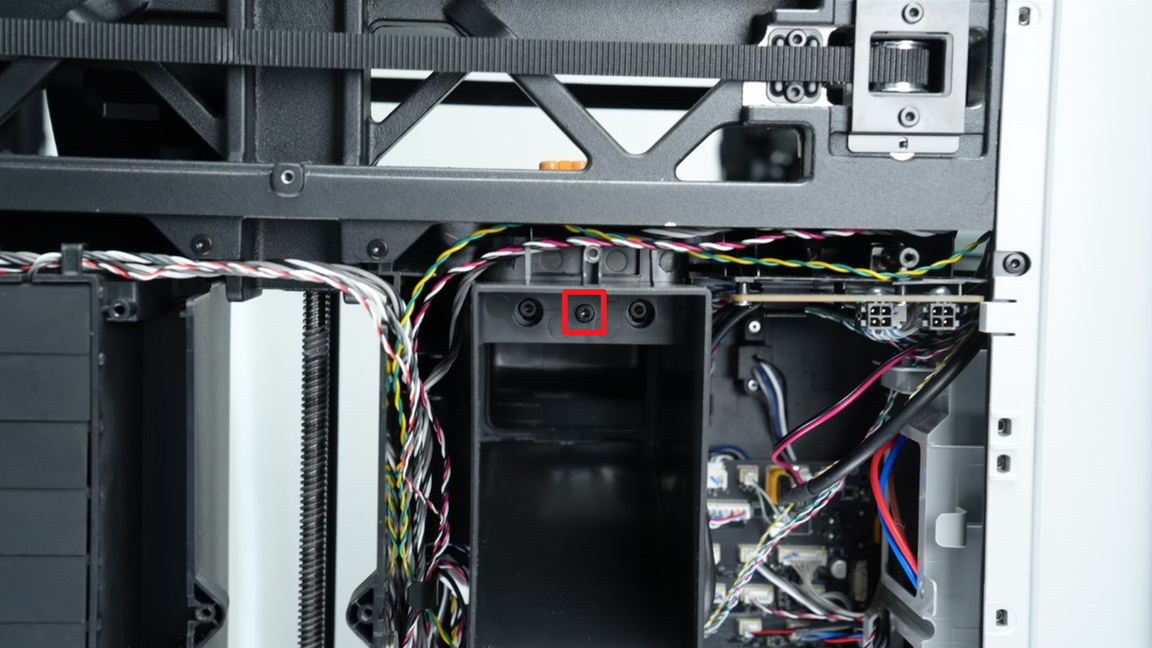

Paso 2: Usá la llave Allen H2.0 para sacar el tornillo BT3x8 del conducto de purga, tirá hacia abajo hasta ver los clips y sacalo con cuidado.

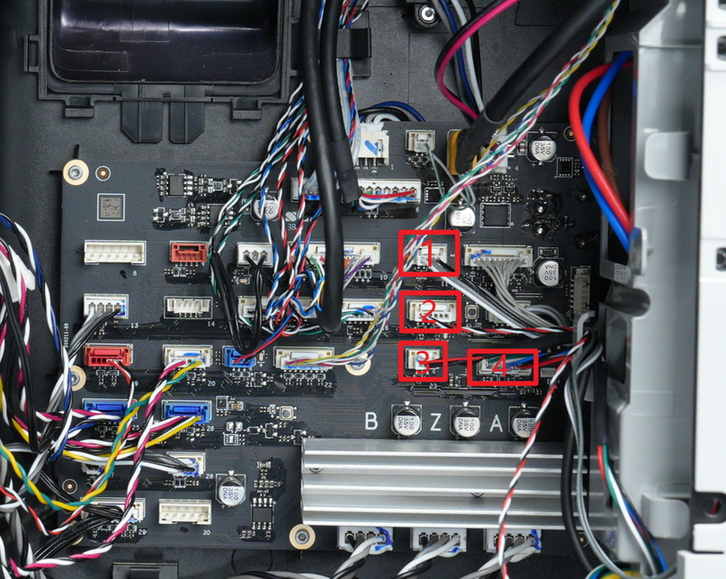

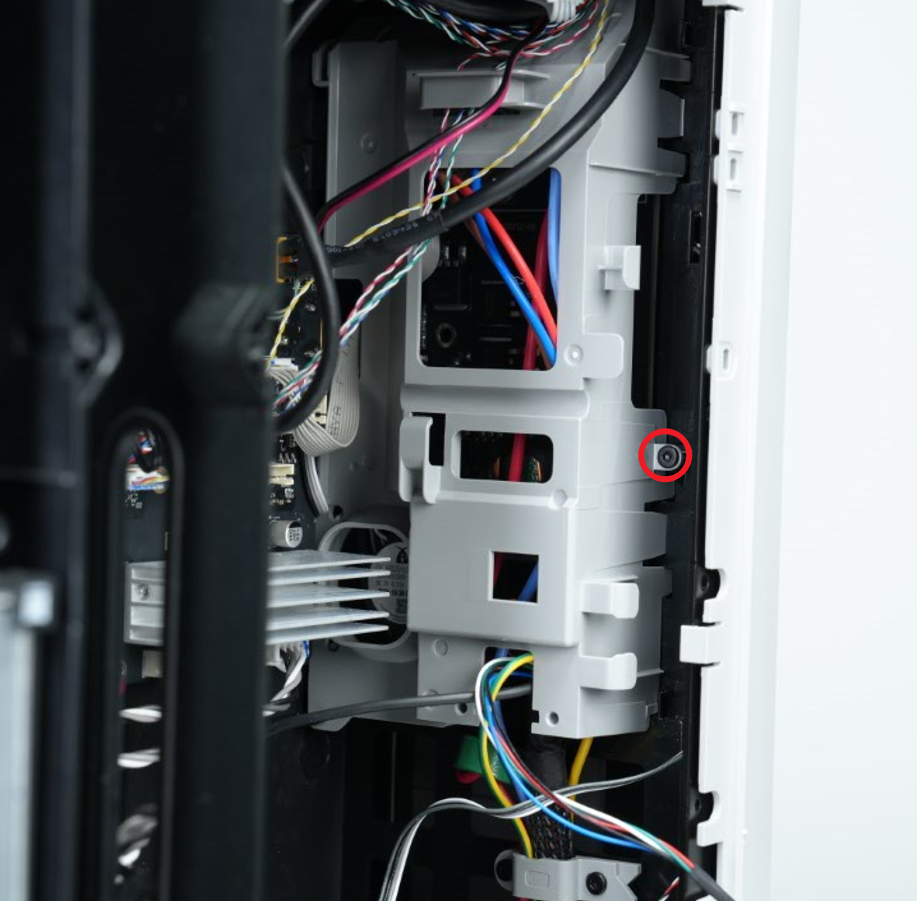

Paso 3: Desconectá los cuatro cables de la placa MC y soltalos de los clips de la tapa. Sacá el tornillo BT3x8, presioná los clips laterales de la tapa y retirala con cuidado de no golpear el disipador de la placa MC.

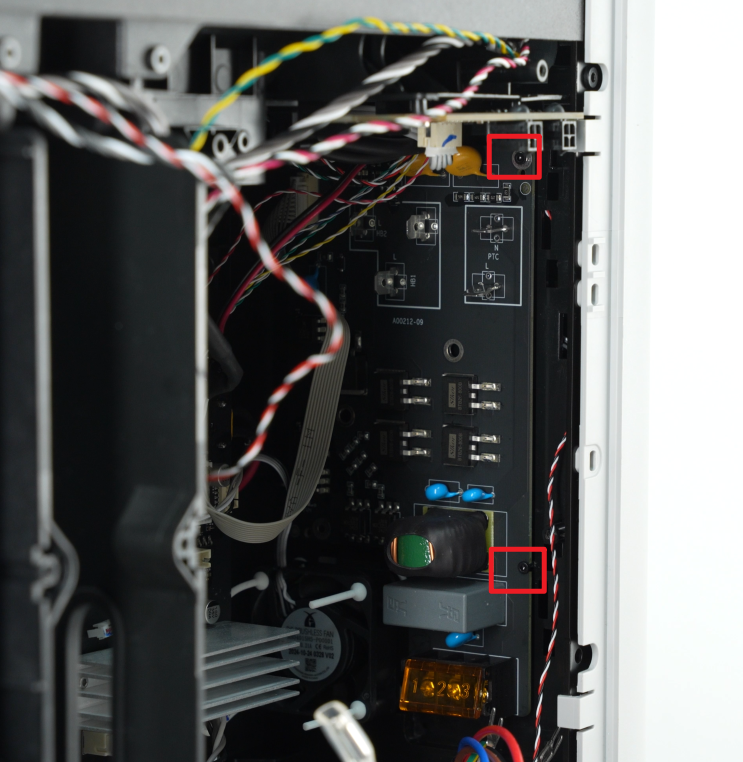

Paso 4: Usá pinzas para retirar la funda protectora del cable de la calefacción de la cámara y desconectalo. Hacé lo mismo con el cable de la heatbed y los tres cables del extruder (azul, marrón y rojo). Finalmente, retirá los tornillos y sacá la placa.
Instalación y verificación
Para instalar los componentes nuevos, seguí los pasos al revés. Asegurate de que los conectores hagan clic y que los cables queden bien acomodados en sus clips. Una vez armado, prendé la impresora y verificá que tanto la heatbed como la calefacción de la cámara levanten temperatura normalmente.
