En este artículo te explicamos cómo reemplazar la cámara del nozzle de la H2D.
Contenidos de la página
- Recordatorio importante
- Cuándo reemplazar
- Herramientas y materiales necesarios
- Advertencia de seguridad
- Guía de desarmado
- Guía de armado
- Cómo verificar que todo quedó bien
- Notas finales
Consejo de privacidad: Por favor, asegurate de que la cámara esté instalada correctamente para que su campo de visión apunte bien hacia la cámara de la impresora, así evitás problemas en la detección de la build plate o de los nozzle.
Recordatorio importante

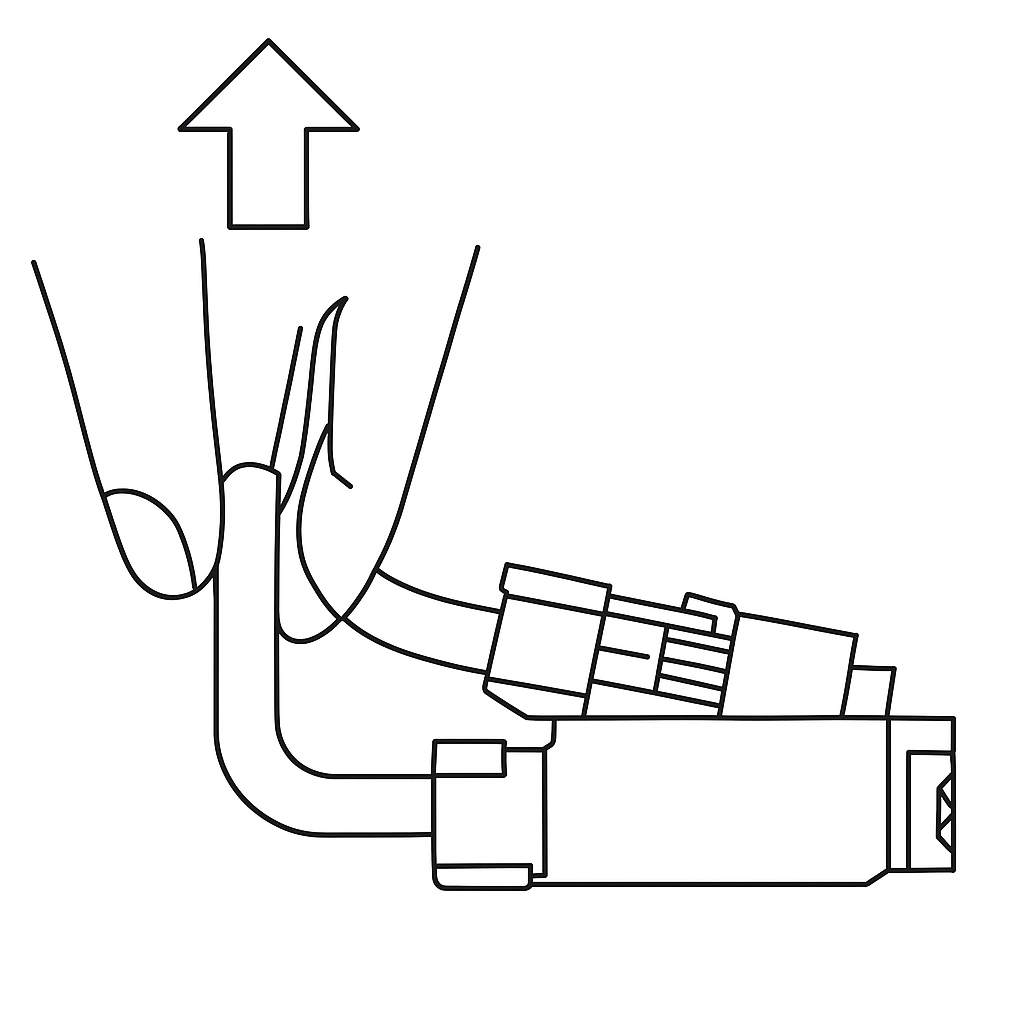

Los conectores del ventilador de capa (part cooling fan) en la H2D tienen un diseño compacto. Cuando saques el conector, por favor sujetá la base del mismo con la mano y tirá hacia arriba, perpendicular a la superficie del PCB, para destrabarlo. Nunca hagas fuerza en dirección horizontal para evitar dañar el conector.

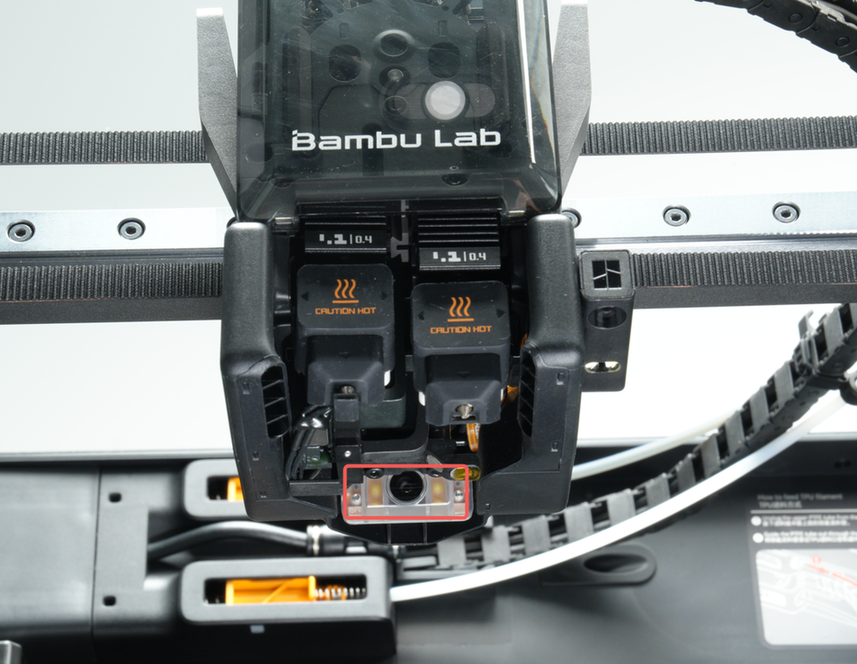

La H2D viene equipada con una cámara del nozzle para detectar condiciones anormales de impresión, incluyendo aglomeración de filamento en el nozzle (clumping), impresión en el aire y detección de spaghetti.
Cuándo reemplazar
- Cuando la cámara del
nozzledeje de funcionar o falle.
Herramientas y materiales necesarios
- Llave Allen H2.0
- Una cámara del
nozzlenueva
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de realizar cualquier tarea de mantenimiento en el equipo o su electrónica, incluyendo los cables del cabezal (toolhead). Dejar la impresora prendida mientras hacés estos trabajos puede causar un cortocircuito, lo que provocaría daños eléctricos adicionales y riesgos de seguridad.
Cuando hagas mantenimiento o busques fallas en la impresora, es posible que tengas que desarmar algunas partes, incluyendo el hotend. Este proceso puede dejar expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí o con otros metales mientras la impresora sigue encendida. Esto puede dañar la electrónica de la máquina y causar daños mayores.
Por lo tanto, es esencial apagar la impresora y desenchufarla de la corriente antes de cualquier trabajo de mantenimiento. De esta forma evitás cortocircuitos o daños en los componentes electrónicos y te asegurás de que el trabajo se haga de forma segura y efectiva.
Si tenés alguna duda sobre cómo seguir esta guía, abrí un ticket en nuestra página de soporte y vamos a hacer lo posible para responderte rápido y darte la ayuda que necesites.
Guía de desarmado

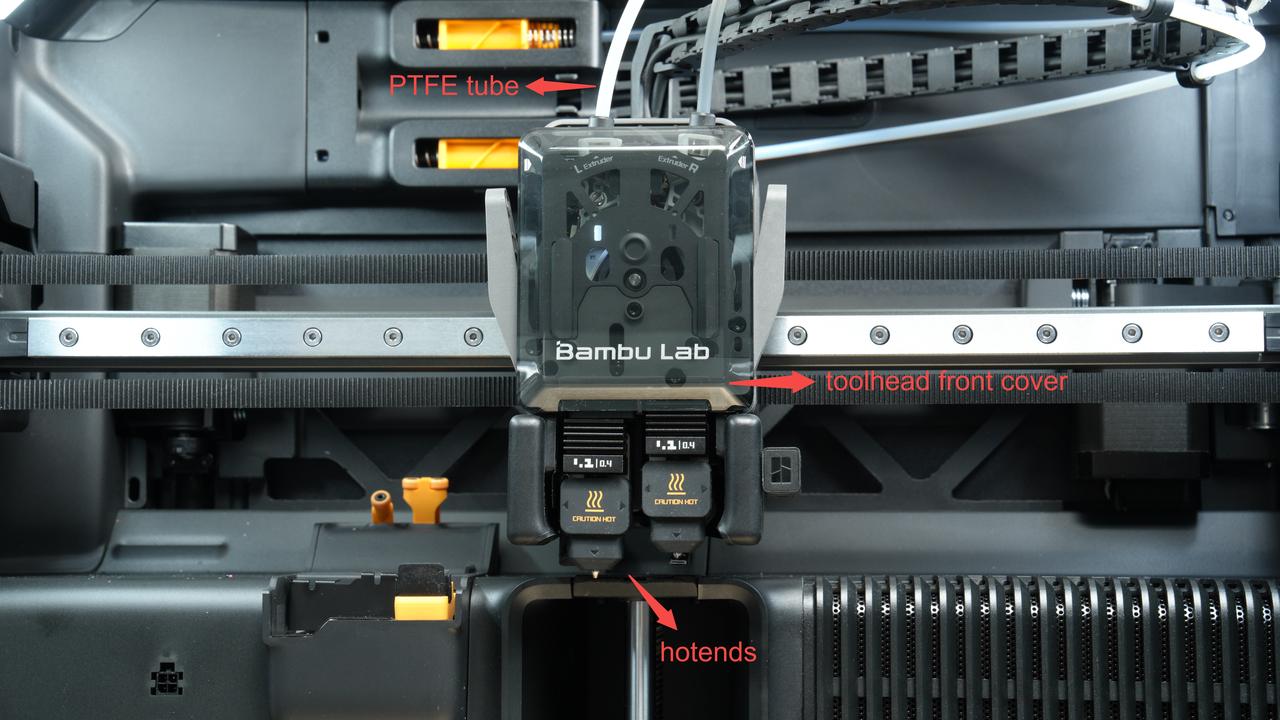

Los pasos de desarmado en esta wiki fueron sacados de la guía completa de desarmado del cabezal. De hecho, para cambiar la cámara del nozzle, no hace falta sacar el bowden tube, la tapa frontal del cabezal ni los hotend izquierdo y derecho. Por favor, desarmá y armá solo lo que necesites.
Paso 1: Retirá el conducto del ventilador de capa

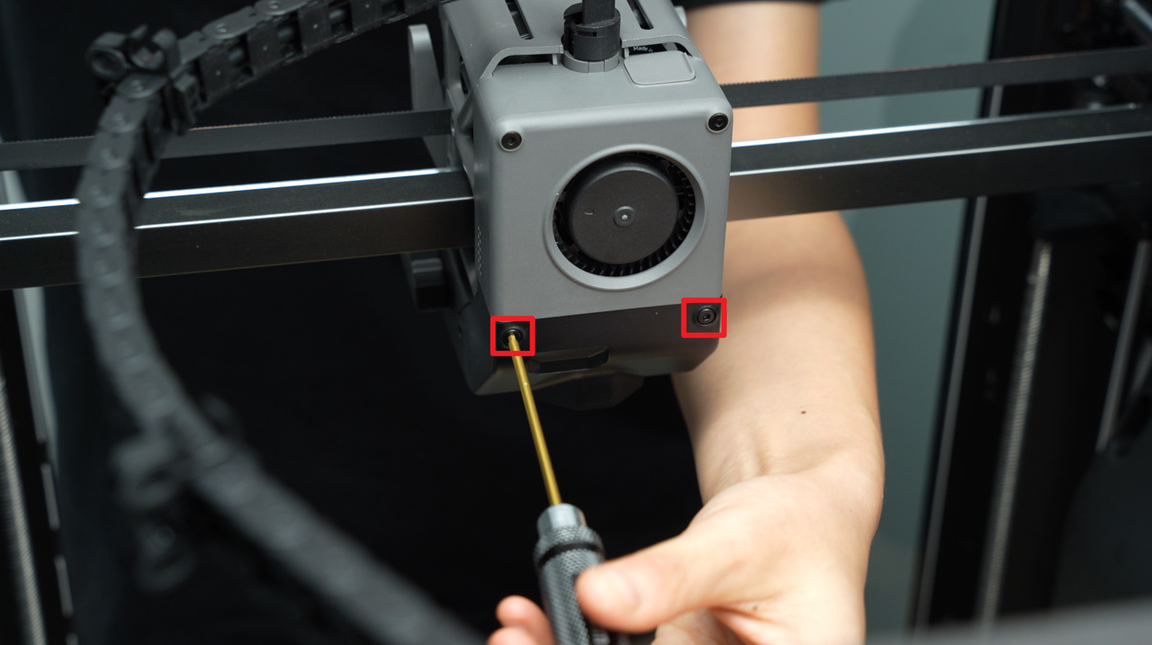

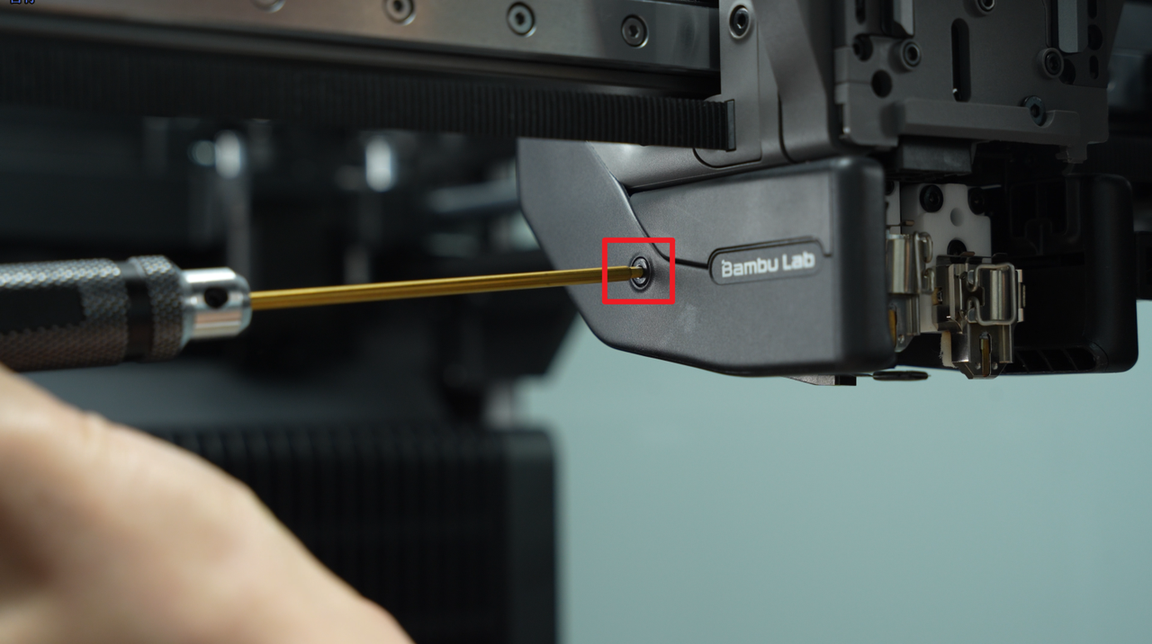

- Usá una llave Allen H2.0 para sacar los cuatro tornillos de fijación (BT3x8).

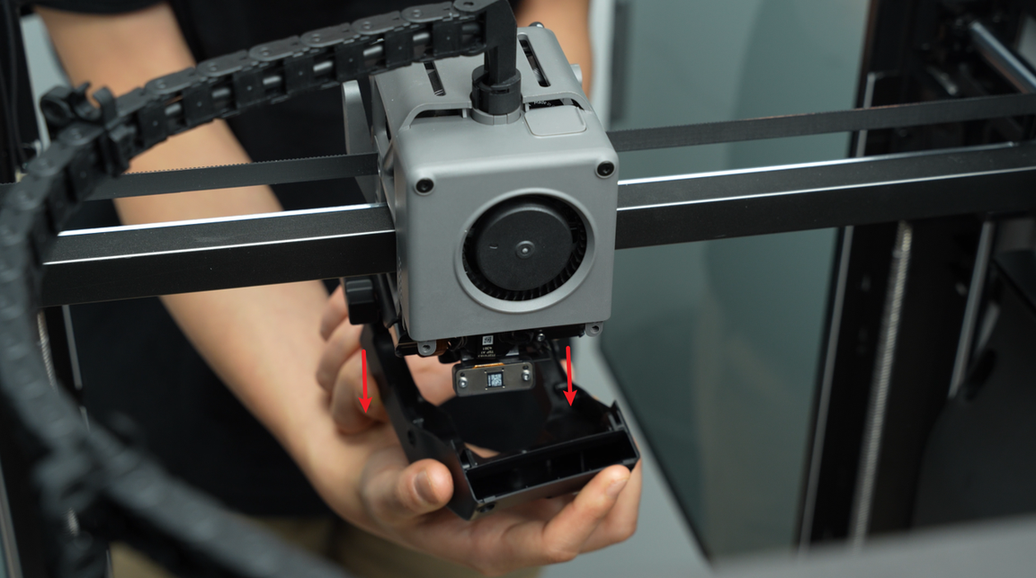

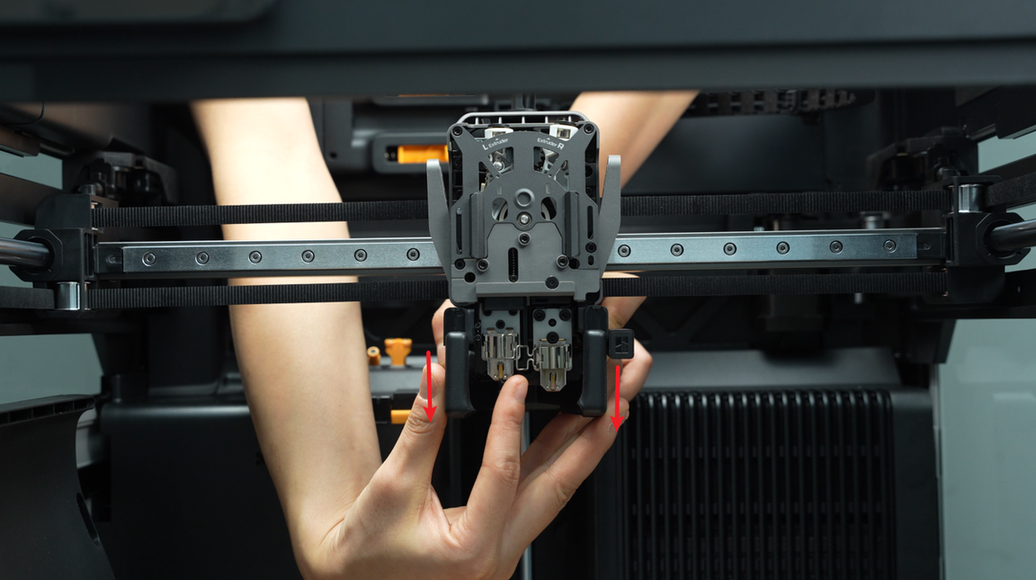

- Sujetá el extremo trasero del conducto del ventilador y tirá hacia abajo para sacarlo con cuidado.
Paso 2: Retirá el ventilador de capa

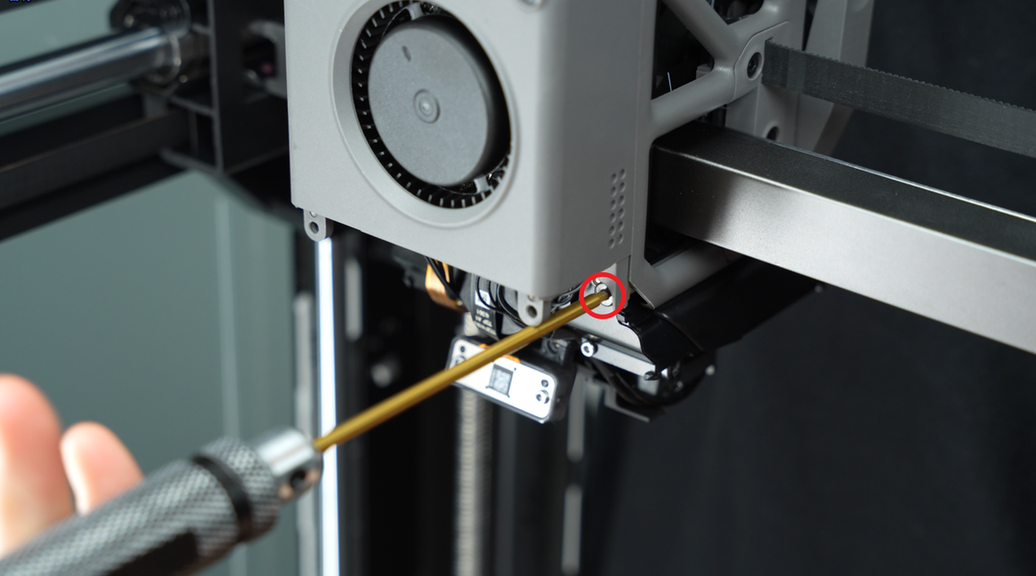

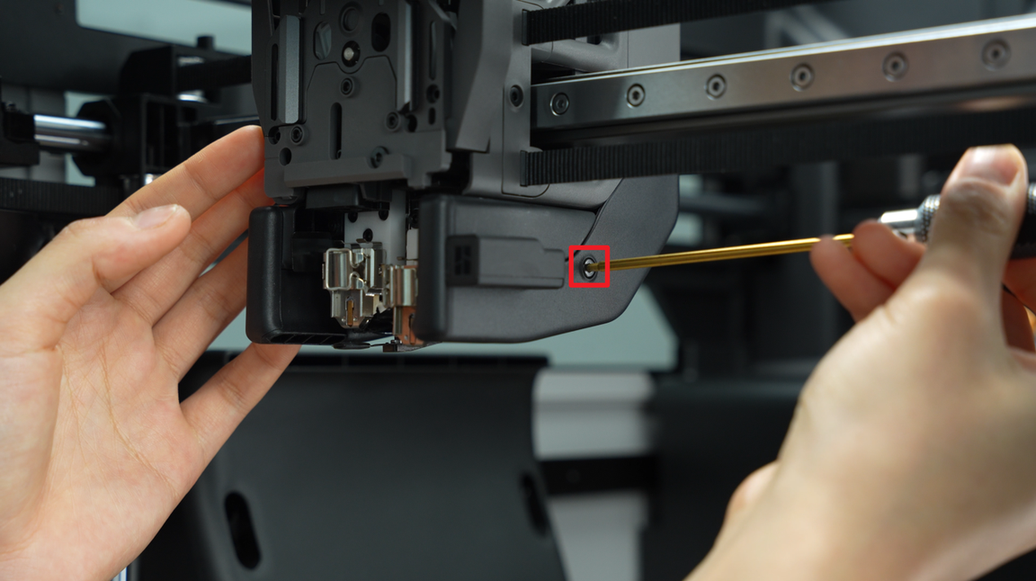

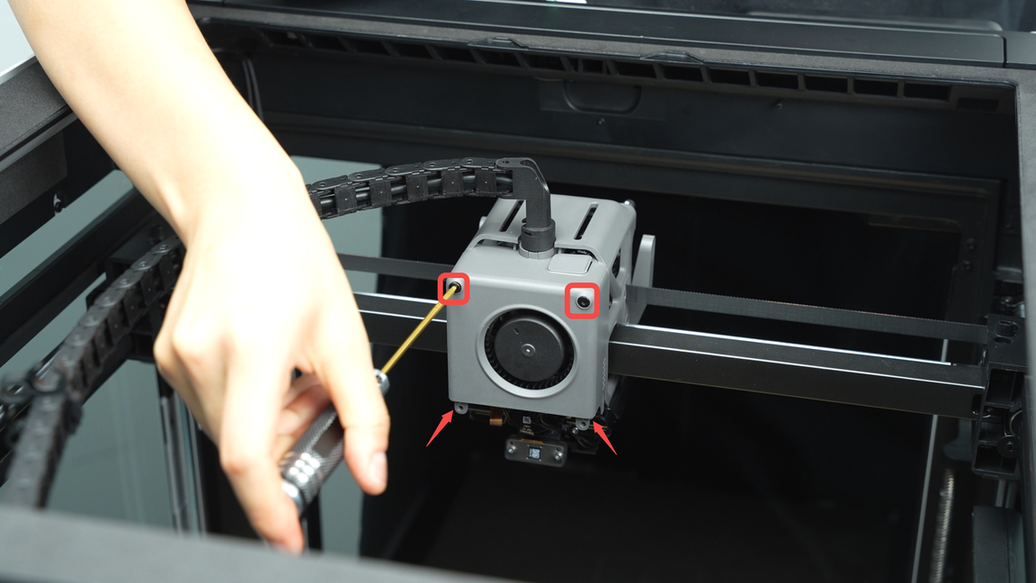

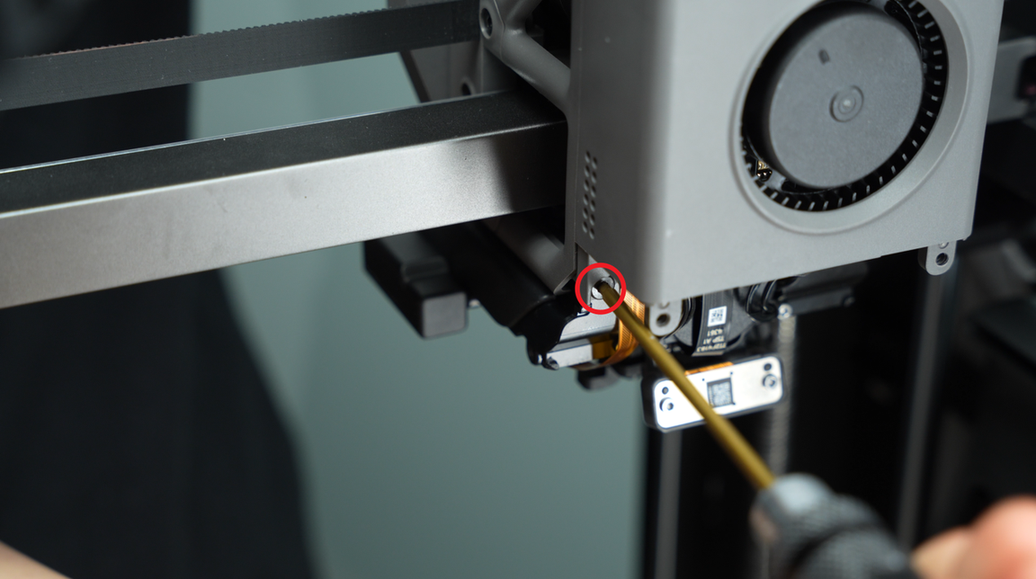

- Usá la llave H2.0 para sacar los cuatro tornillos de fijación (los BT3x20 marcados con un cuadrado y los BT2.6x8 marcados con un círculo).
- Despegá la cinta de acetato del conector y desenchufalo. Podés dejar la cinta pegada en la placa para que sea más fácil volver a instalarla después.
- Tené en cuenta que este tipo de conector se debe empujar con cuidado hacia arriba siguiendo el plano donde está ubicado, en lugar de tirar hacia afuera en la dirección del cable. Mirá cómo se hace en el video para no romperlo.
Paso 3: Retirá la placa de conexión TH (TH connection board)
- Desconectá en orden: el conector del motor de conmutación (switching motor), el conector de la placa TH, el del calentador del
hotendderecho, el delhotendizquierdo junto con la almohadilla de espuma (el conector delhotendizquierdo está en la placa TH y la almohadilla en la placa de conexión TH) y finalmente el conector del motor de elevación (lifting motor). - Fijate que los cables FPC están sujetos por clips; tenés que destrabar los clips antes de tirar de los cables FPC.
- Cuando saques la almohadilla de espuma del conector del
hotendizquierdo, te recomendamos aflojar primero el conector y después despegarla de abajo hacia arriba para que no se rompa. - Sacá los dos tornillos que sujetan la placa de conexión TH, agarrá los costados de la placa con una mano y movela suavemente cerca del conector del motor de conmutación con la otra para retirarla.
Paso 4: Retirá la cámara del nozzle
- El cable FPC de la cámara del
nozzleestá pegado en la tapa trasera del motor de elevación. Antes de sacarlo, usá una pinza para tirar de una parte del cable FPC que sobra, así dejás espacio para que entren los dedos y lo puedas agarrar bien. - Después, soltá la traba del zócalo de la cámara del
nozzley aflojá el cable FPC gradualmente con la mano antes de desconectarlo del todo. - Sacá los dos tornillos de fijación de la cámara del
nozzley retirala.
Guía de armado
Paso 1: Instalá la cámara del nozzle
- Ajustá los dos tornillos de fijación de la cámara del
nozzle. - Volvé a insertar el cable FPC de la cámara en el conector, asegurándote de que la punta entre del todo (la línea blanca tiene que quedar en posición horizontal para indicar que entró bien) y después cerrá el zócalo.
- Usá una pinza para meter la parte de abajo del cable FPC en el hueco que hay arriba de la cámara del
nozzle. Después, presioná el cable con la mano para que quede bien pegado a la tapa trasera del motor de elevación.
Paso 2: Instalá la placa de conexión TH
- En la parte de atrás de la placa de conexión TH hay dos postes metálicos. Alinealos con los agujeros de la placa TH y empujá suavemente mientras balanceás la placa para asegurar que calce bien.
- Después, ajustá los dos tornillos de fijación de la placa.
- Meté el cable del sensor Hall del
extruderlateral en el hueco entre la placa TH y la placa de conexión TH. Luego reconectá en orden: el cable del motor de elevación, el conector delhotendizquierdo, el delhotendderecho, el cable de la placa TH y el del motor de conmutación. - Al conectar los cables del motor de elevación, la placa TH y el motor de conmutación, asegurate de que la punta del FPC entre del todo (los tres conectores tienen una línea de marca que debe quedar horizontal) y cerrá el zócalo. Al final, doblá apenas el cable FPC con los dedos.
- Cuando conectes los
hotendizquierdo y derecho, es importante que acomodes bien los cables. - Pasá el cable del
hotendizquierdo por las ranuras inferior y trasera de forma secuencial para que no queden sueltos o difíciles de organizar. - Después, enchufá el conector del
hotendizquierdo en el lugar que corresponde en la placa TH y presioná firme la almohadilla de espuma para que quede en su lugar. - Para el
hotendderecho hacé lo mismo: pasá el cable por la ranura trasera antes de enchufarlo en la placa TH.
Paso 3: Instalá el ventilador de capa

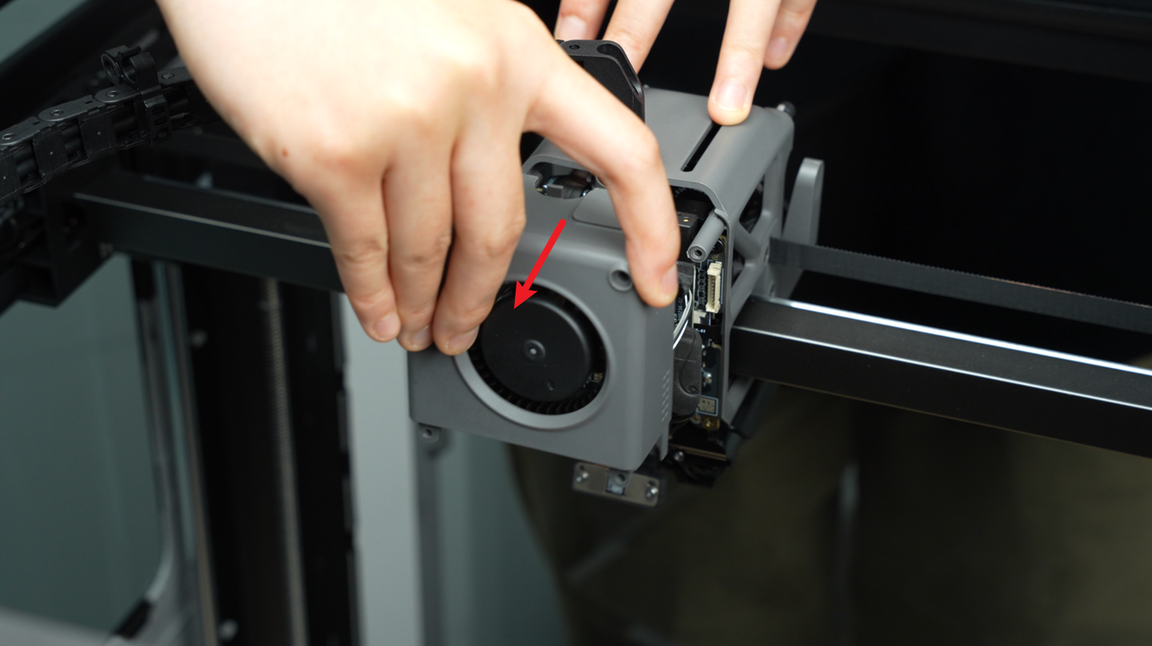

- Con el lado metálico hacia arriba, alineá la interfaz, presioná el conector del ventilador de capa y volvé a pegar la cinta de acetato.
- Alineá los agujeros de los tornillos, poné la tapa del ventilador y ajustá los 4 tornillos (BT3x20 marcado con cuadrado y BT2.6x8 marcado con círculo).
Paso 4: Instalá el conducto del ventilador de capa
- El cable del
hotendizquierdo tiene que ir en la ranura de gestión de cables. Antes de poner el conducto, asegurate de presionar el cable dentro de la ranura para que el conducto no lo aplaste. - Primero, instalá la cuarta parte delantera del conducto para que sea más fácil inclinar la parte trasera y no choque con la cámara del
nozzle. Después, agarrá la mitad trasera del conducto y empujala hacia arriba. - Una vez que entró, abrí apenas los costados del conducto hacia afuera para que calcen en el cabezal de cada lado, y después empujá firme hacia arriba para trabarlo.
- Por último, empujá la parte superior del frente del conducto hacia adelante para que quede bien calzado y sin luces.
- Usá la llave Allen H2.0 para ajustar los cuatro tornillos (BT3x8).
Cómo verificar que todo quedó bien
Prendé la impresora e iniciá un trabajo de impresión. Observá durante el proceso si aparece algún error relacionado con la cámara del nozzle. Si no se detectan errores, significa que la instalación fue exitosa.
Notas finales
Esperamos que esta guía detallada te haya servido.
Si esto no resuelve tu problema, por favor mandá un ticket técnico; vamos a responder tus dudas y darte una mano. Si tenés sugerencias o algún comentario sobre esta Wiki, dejanos un mensaje en el área de comentarios. ¡Gracias por el apoyo y la atención!
