Este artículo explica cómo reemplazar el motor del servo del extruder H2D.
Contenido de la página
- Motor del servo del extruder
- Cuándo hacerlo
- Herramientas y materiales necesarios
- Advertencia de seguridad
- Sacar el motor del servo del extruder 3513
- Instalar el motor del servo del extruder 3513
- Verificar el funcionamiento
Motor del servo del extruder
El motor del servo del extruder está instalado en la parte trasera del extruder y se usa para moverlo, permitiendo la extrusión del filamento.
Los repuestos para el motor del servo del extruder incluyen:
- Motor del servo del extruder 2004 * 1
- Tornillos M2.5x8 (para fijar el motor) * 2
Cuándo hacerlo
Cuando el motor del servo del extruder esté dañado.
Herramientas y materiales necesarios
- Nueva interfaz de herramienta de cambio rápido
- Llave Allen H2.0
- Llave Allen H1.5
- Pinzas
Especificaciones y cantidades de tornillos para reemplazar el motor del servo del extruder H2D (te recomendamos guardar bien los tornillos que saques para no perderlos):

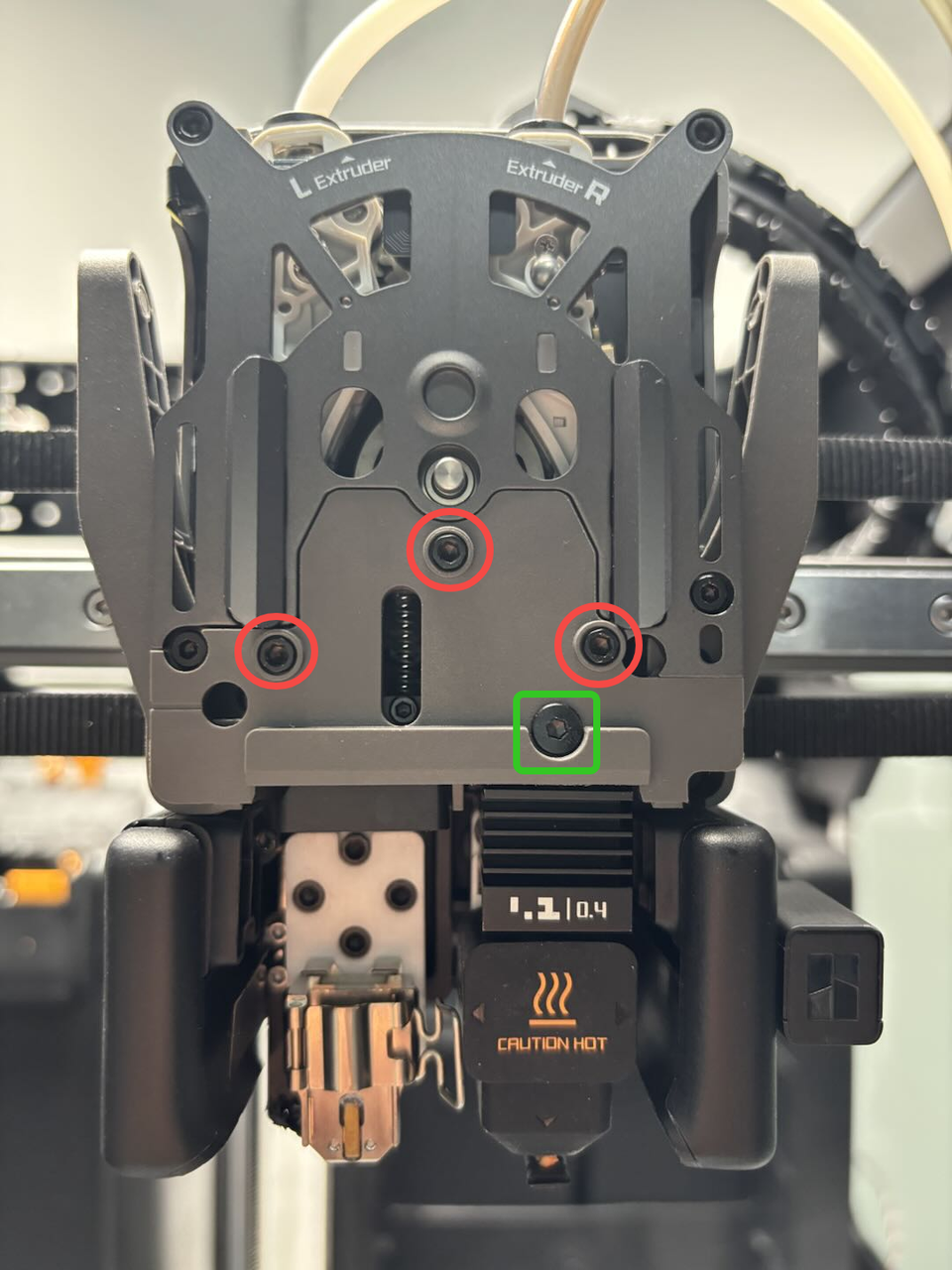

- M2.5x7: 3 para fijar la guía de filamento del extruder dual (círculos rojos) y 2 para la interfaz de herramienta de cambio rápido.
- BT2x6: 1 para fijar la guía de filamento del extruder dual (cuadrado verde).

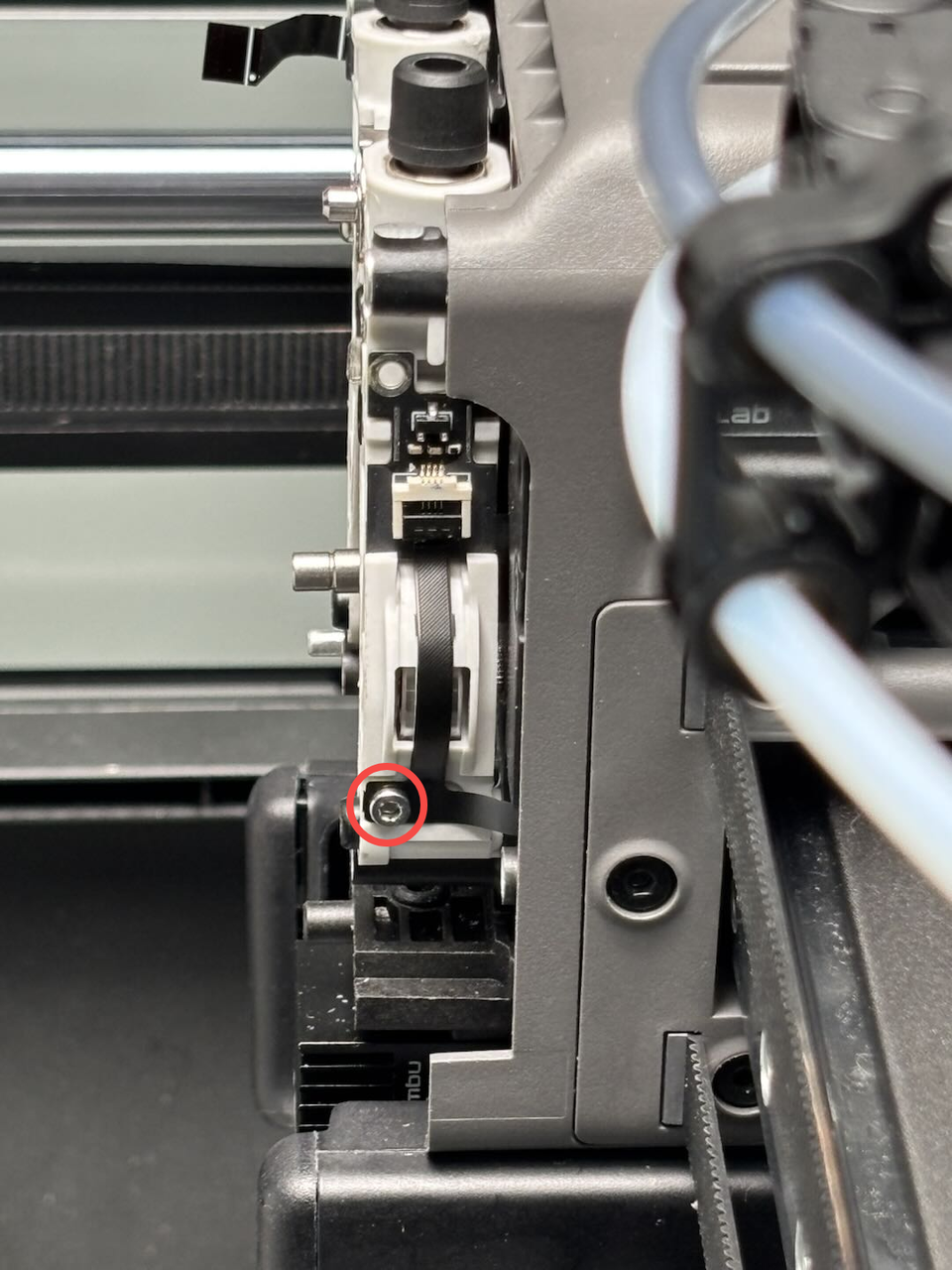

- BT2x5: 2 para fijar los idlers del extruder dual y el FPC del sensor de filamento.

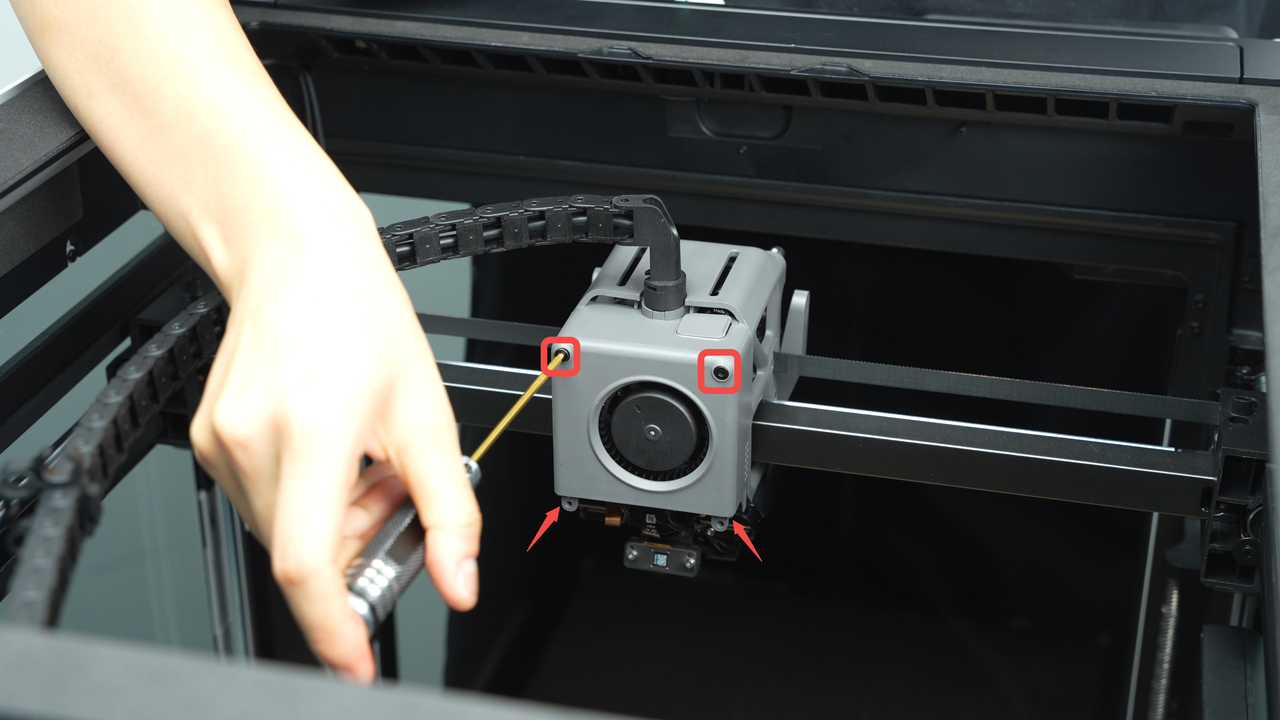

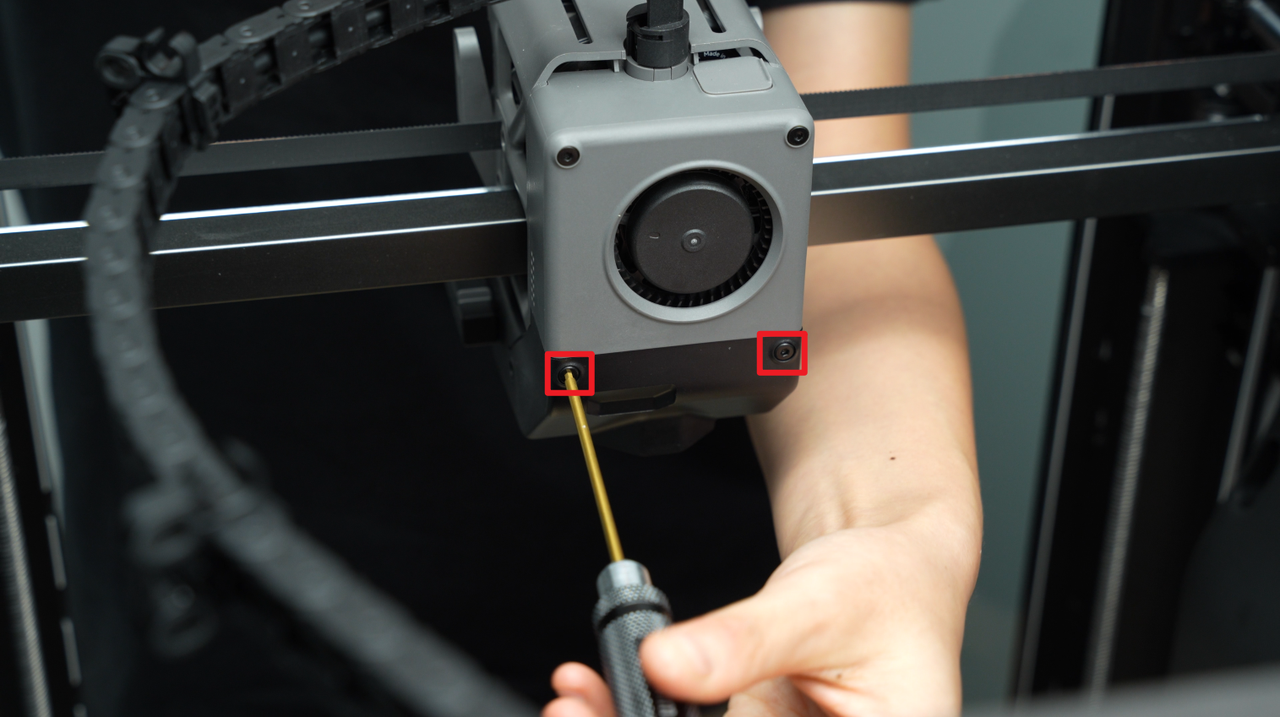

- BT3x8: 4 para fijar el conducto de aire del ventilador de capa.

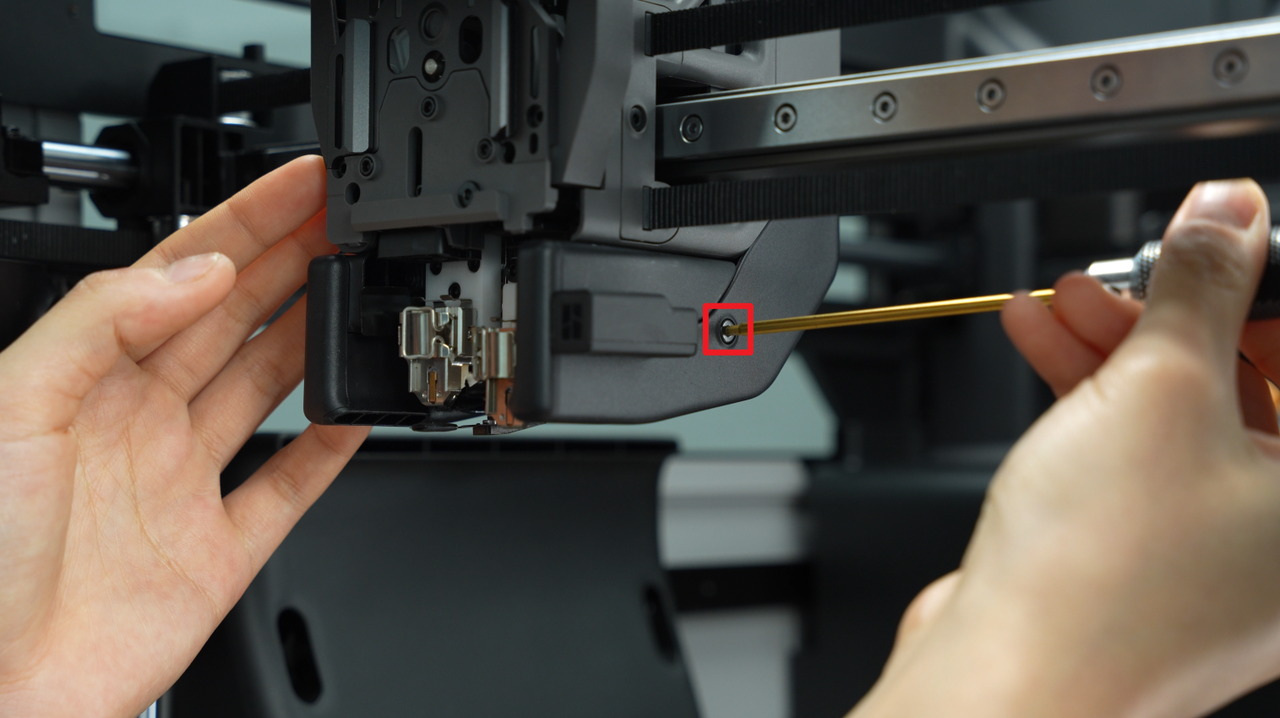

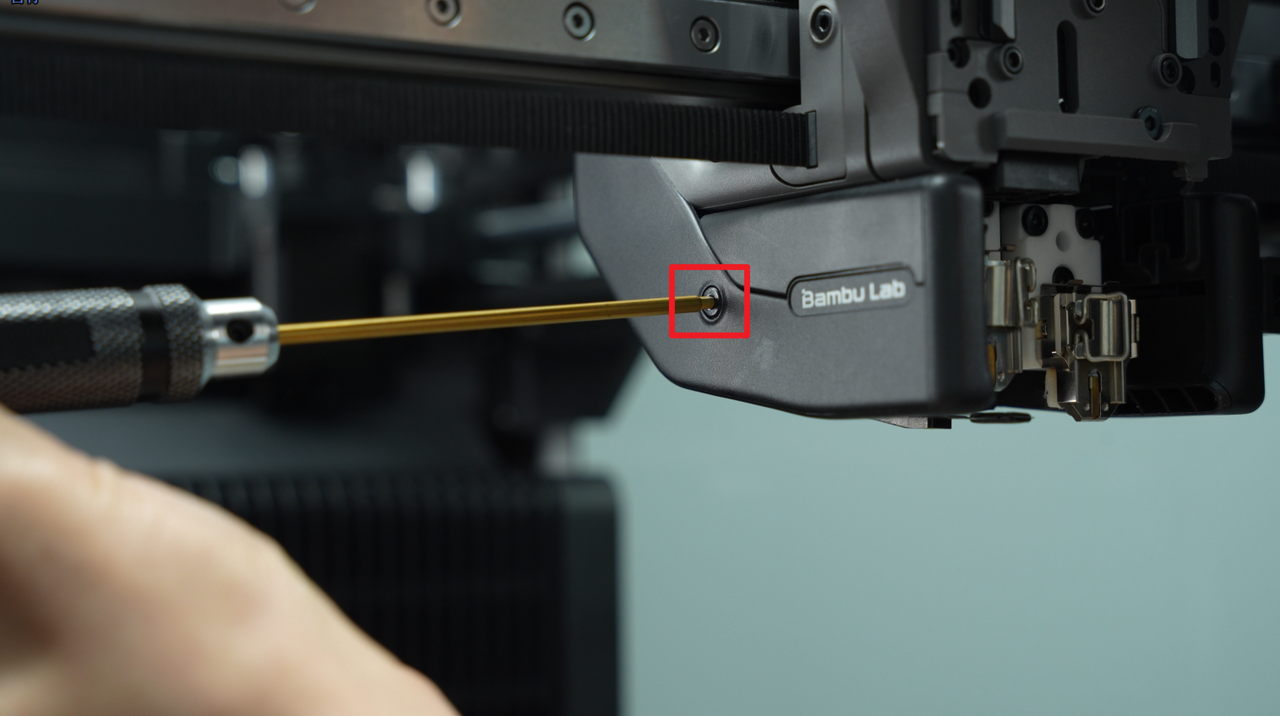

- BT3x20: 2 para fijar el ventilador de capa.

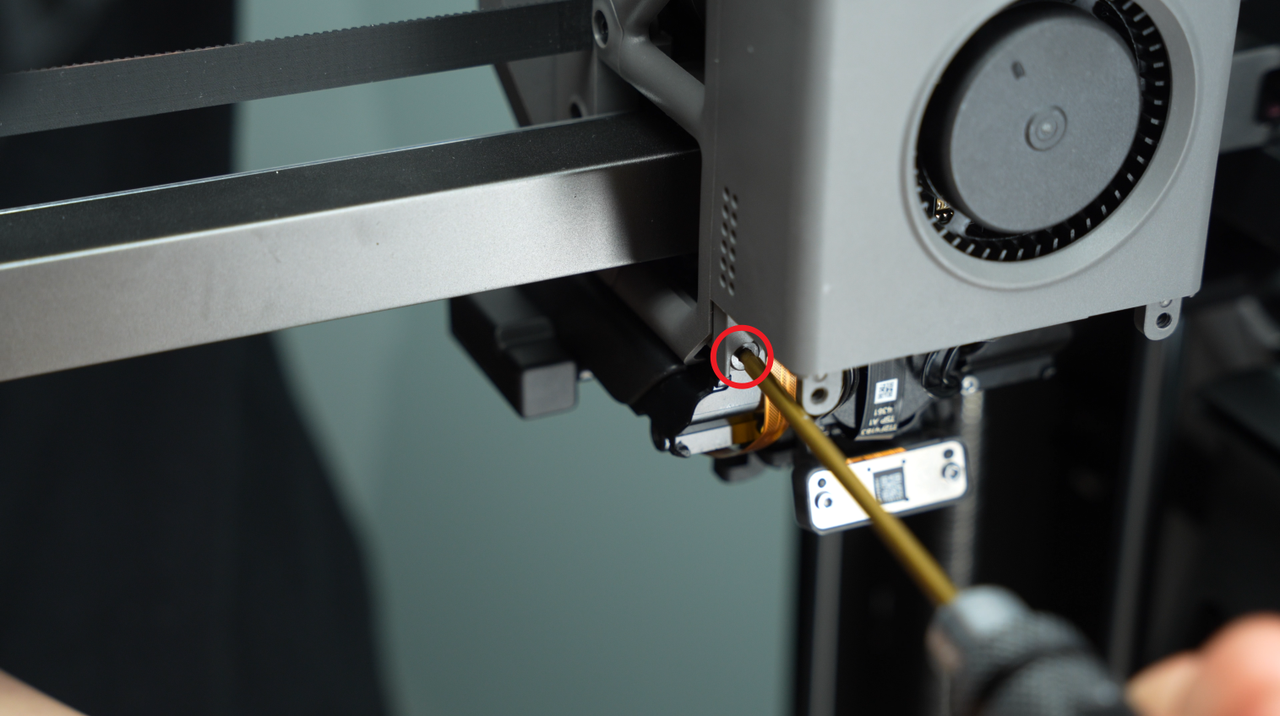

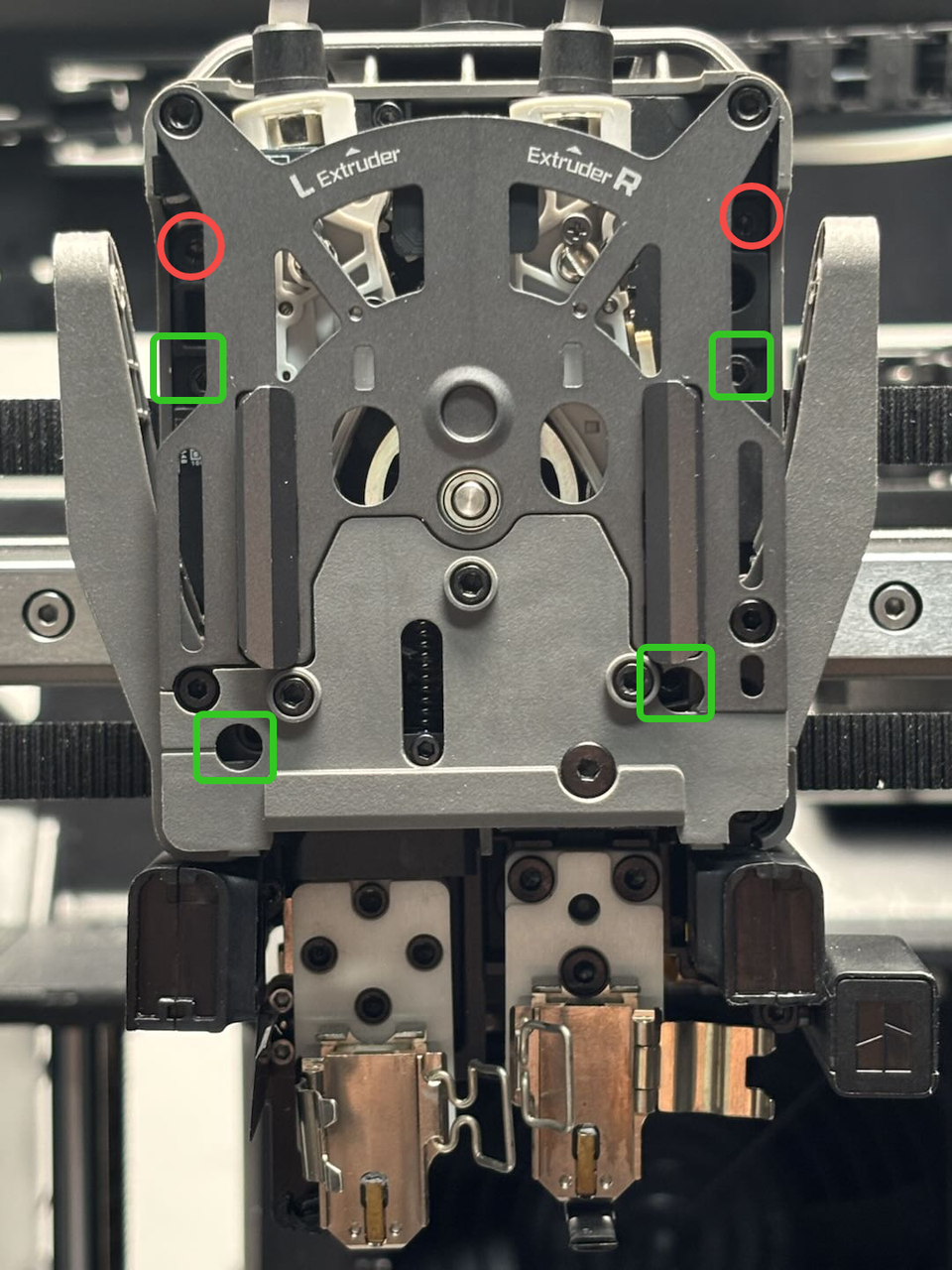

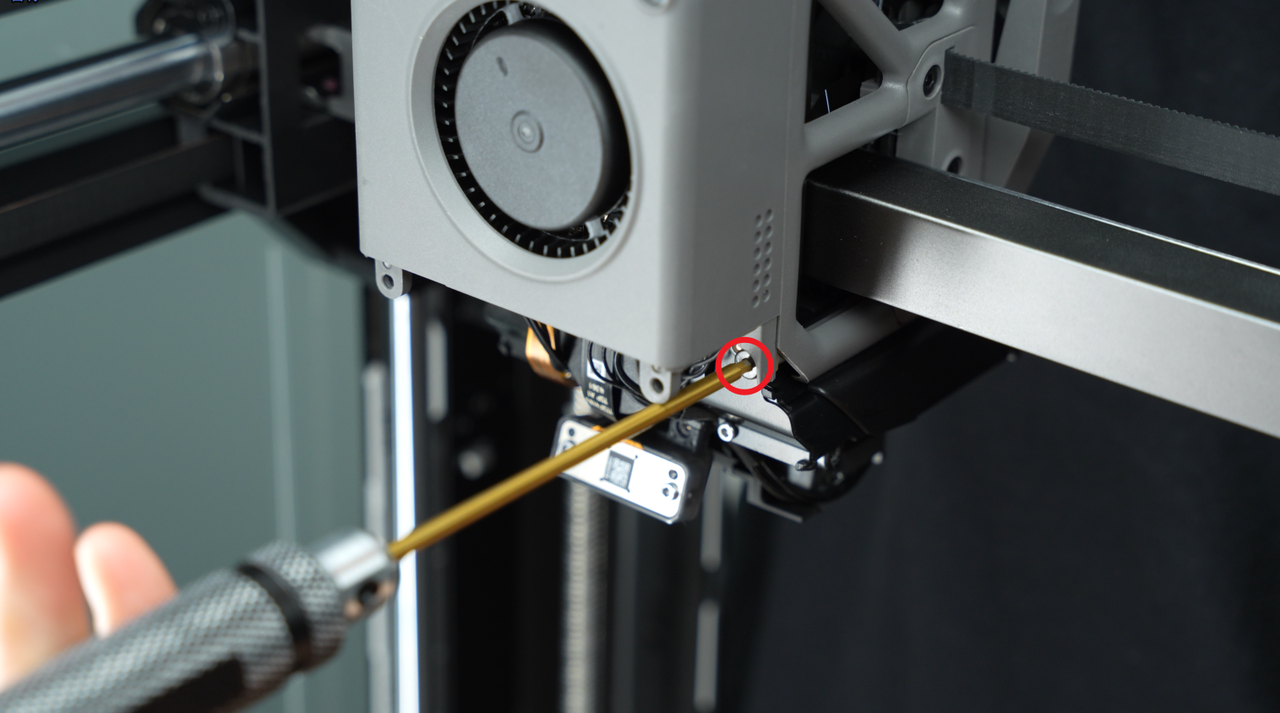

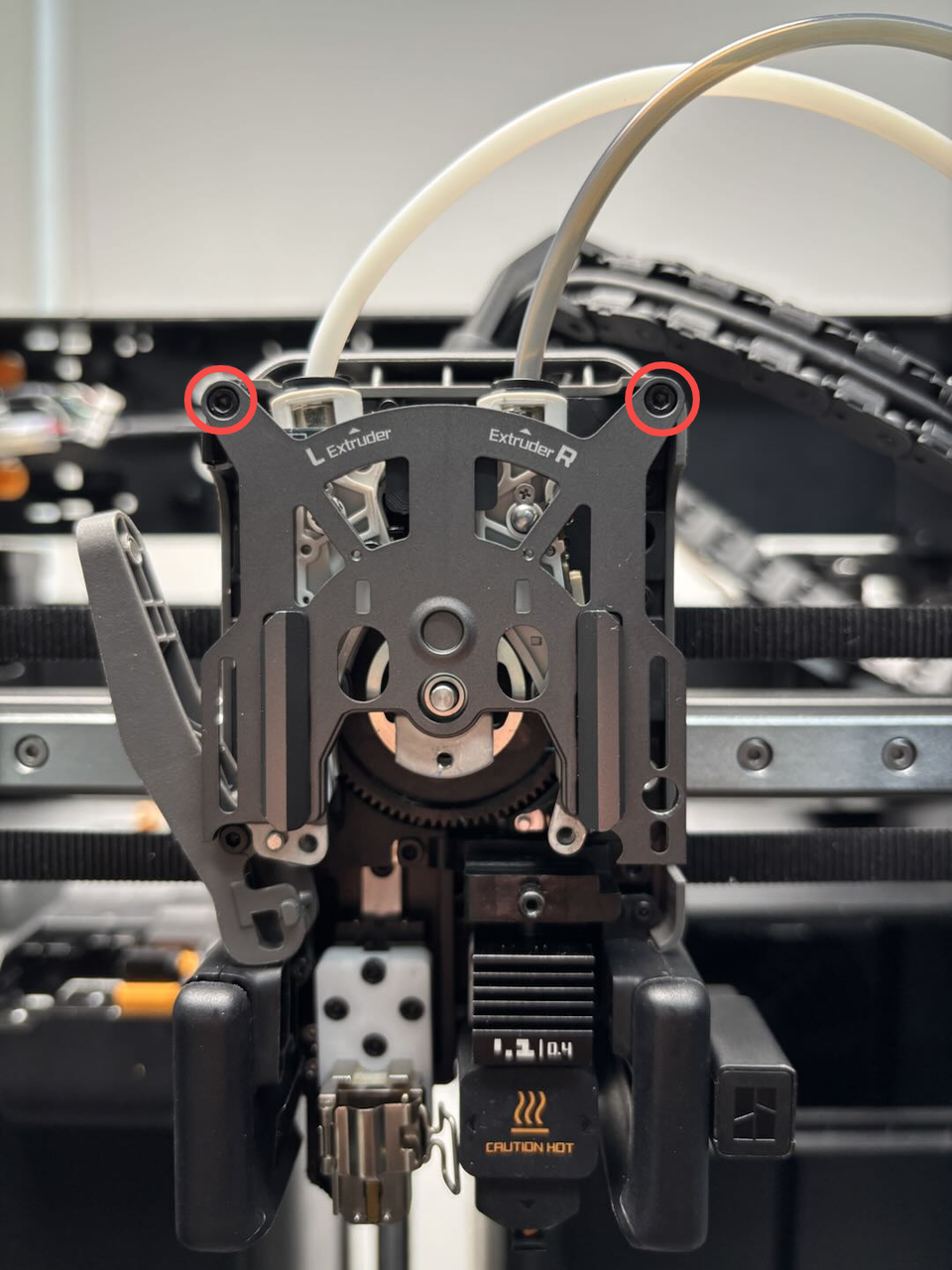

- BT2.6x8: 2 para fijar el ventilador de capa y 2 para fijar el extruder (círculos rojos).
- M2.5x8: 4 para fijar el extruder (cuadrados verdes) y 2 para el motor del servo del extruder.
Advertencia de seguridad
¡IMPORTANTE! Es fundamental apagar la impresora antes de hacer cualquier mantenimiento, especialmente en la electrónica y los cables del cabezal. Laburar con la impresora prendida puede causar un cortocircuito, dañando los componentes electrónicos y poniéndote en riesgo.
Durante el mantenimiento, quizás tengas que desarmar partes como el hotend. Esto deja expuestos cables y componentes que podrían tocarse o tocar metal mientras hay corriente, provocando fallas graves. Por eso, desenchufá todo antes de empezar. Si tenés dudas, mandá un ticket técnico y te damos una mano.
Sacar el motor del servo del extruder 3513
Paso 1: Sacar el motor del servo del extruder
Fijate en esta Wiki cómo sacar el extruder del cabezal para que sea más fácil después sacar el motor 3513:
Reemplazar la unidad de extruder dual H2D
Paso 2: Sacar el cortador de filamento derecho
Apoyá el extruder en la mesa. Usá una llave Allen H2.0 para sacar el tornillo de la palanca del cortador derecho, y después sacá la palanca y el resorte de torsión.
Paso 3: Sacar la guía de filamento del extruder dual
Usá la llave Allen H2.0 para sacar los 4 tornillos (M2.5x7 * 3 y BT2x6 * 1). Sujetá el cortador izquierdo y el deslizador abajo de la guía (para alinear el cortador con la muesca de la palanca) y tirá la guía hacia adelante para sacarla.
Paso 4: Sacar la interfaz de herramienta de cambio rápido
Usá la llave Allen H2.0 para sacar los 2 tornillos M2.5x7. Movela con cuidado para sacarla y desconectá el conector Hall. ¡Ojo! Hacé esto con delicadeza para no romper los cables.
Paso 5: Sacar los idlers y el sensor de filamento

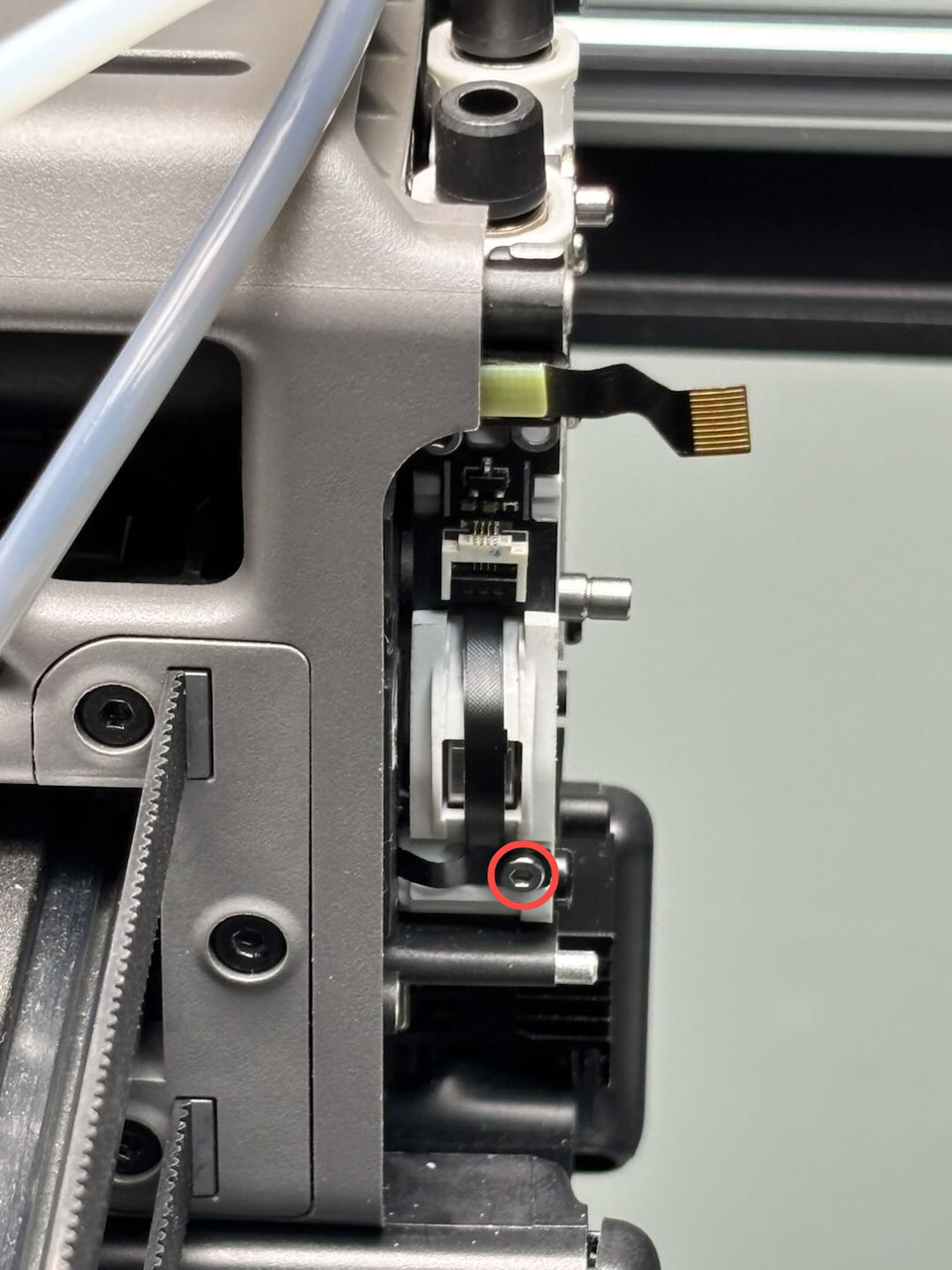

Con la llave Allen H1.5, sacá el tornillo del FPC Hall (BT2x5) del lado derecho y desconectalo. Después, con la llave H2.0, sacá los 2 tornillos M2.5x19x5, retirá los idlers y volcalos hacia la izquierda para llegar a los tornillos del motor. No saques el FPC Hall izquierdo y tené cuidado de no tironearlo al darlo vuelta.
Paso 6: Sacar el motor del servo del extruder
Usá la llave Allen H2.0 para sacar los 2 tornillos M2.5x8 y retirá el motor de la unidad de extruder dual.
Instalar el motor del servo del extruder 3513
Paso 1: Instalar el nuevo motor
Alineá el motor nuevo con los agujeros de la tapa trasera del extruder y ajustá los 2 tornillos con la llave H2.0. Al dar vuelta la tapa, sostené los engranajes y la leva para que no se caigan.
Paso 2: Instalar los idlers y el sensor de filamento
Volvé a poner los idlers y el sensor en el extruder. Empujá la varilla manualmente para alinear el agujero del tornillo con la tapa trasera y ajustá los 2 tornillos con la llave H2.0. Conectá el FPC Hall derecho, trabá el clip y poné el tornillo BT2x5 con la llave H1.5.
Paso 3: Instalar la interfaz de herramienta de cambio rápido
Conectá el FPC Hall a la interfaz, ponela en el extruder y ajustá los dos tornillos con la llave H2.0.
Paso 4: Instalar la guía de filamento del extruder dual
Sostené la palanca del cortador izquierdo y el deslizador al mismo tiempo para alinearlos, y meté la guía en el extruder. Ajustá los 4 tornillos con la llave H2.0.
Paso 5: Instalar el cortador derecho
Poné el resorte de torsión, el cortador y la palanca en el extruder. Ajustá el tornillo con la llave H2.0.
Paso 6: Instalar la unidad de extruder dual
Mirá esta Wiki para volver a montar todo en el cabezal:
Reemplazar la unidad de extruder dual H2D
Verificar el funcionamiento
Conectá la corriente y prendé la impresora. Mandá un archivo a imprimir y fijate que termine todo bien.
Notas finales
Esperamos que esta guía te haya servido. Si no pudiste solucionar el problema, mandanos un ticket técnico y te ayudamos. Si tenés algún comentario o sugerencia sobre esta Wiki, dejalo abajo. ¡Gracias por el aguante!
