Aprendé cómo reemplazar la placa del sensor Hall del extruder H2D/H2C.
Placa del sensor Hall del extruder / Unidad del motor de conmutación 2004
Hay sensores de efecto Hall a los costados de la interfaz de cambio rápido de herramienta y de los dual extruder idlers. Las señales de estos sensores pasan primero por la placa del sensor Hall del extruder y después se conectan a la placa TH.
El motor de conmutación 2004 viene preinstalado en la tapa trasera del extruder. Este motor se usa para alternar entre el hotend izquierdo y el derecho.
Los repuestos para la placa del sensor Hall del extruder incluyen:
- Placa del sensor Hall del extruder * 1
- FPC de la placa del sensor Hall del extruder * 1
- Tornillo ST2x3.5 (para fijar la placa) * 1
- Tornillo BT2x5 (para fijar el FPC lateral del idler) * 2
Los repuestos para la unidad del motor de conmutación 2004 incluyen:
- Unidad del motor de conmutación 2004 (preinstalada en la tapa trasera del extruder) * 1
Cuándo hacerlo
- La placa del sensor Hall del extruder falla.
- El FPC de la placa del sensor Hall del extruder está dañado.
- El motor de conmutación falla.
Herramientas y materiales necesarios
- Placa del sensor Hall del extruder nueva
- Llave Allen H2.0
- Llave Allen H1.5
- Pinzas
Aviso de seguridad
¡IMPORTANTE! Es fundamental apagar la impresora antes de hacer cualquier trabajo de mantenimiento, incluyendo tareas en la electrónica o los cables del cabezal. Si hacés esto con la impresora prendida, podés causar un cortocircuito, dañando los componentes electrónicos y generando un riesgo de seguridad.
Durante el mantenimiento, es posible que tengas que desarmar partes como el hotend. Esto deja expuestos cables y componentes que podrían entrar en contacto entre sí o con partes metálicas. Por eso, desconectá la impresora de la corriente antes de empezar.
Cómo sacar la placa del sensor Hall del extruder

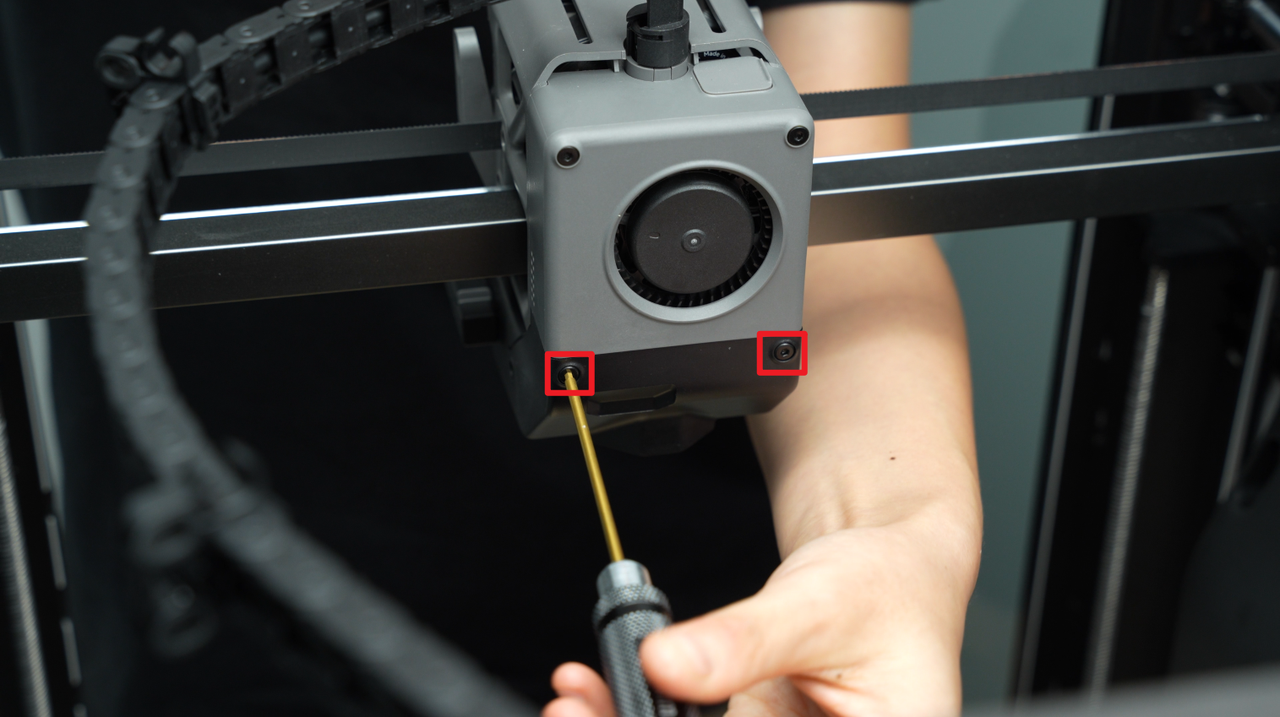

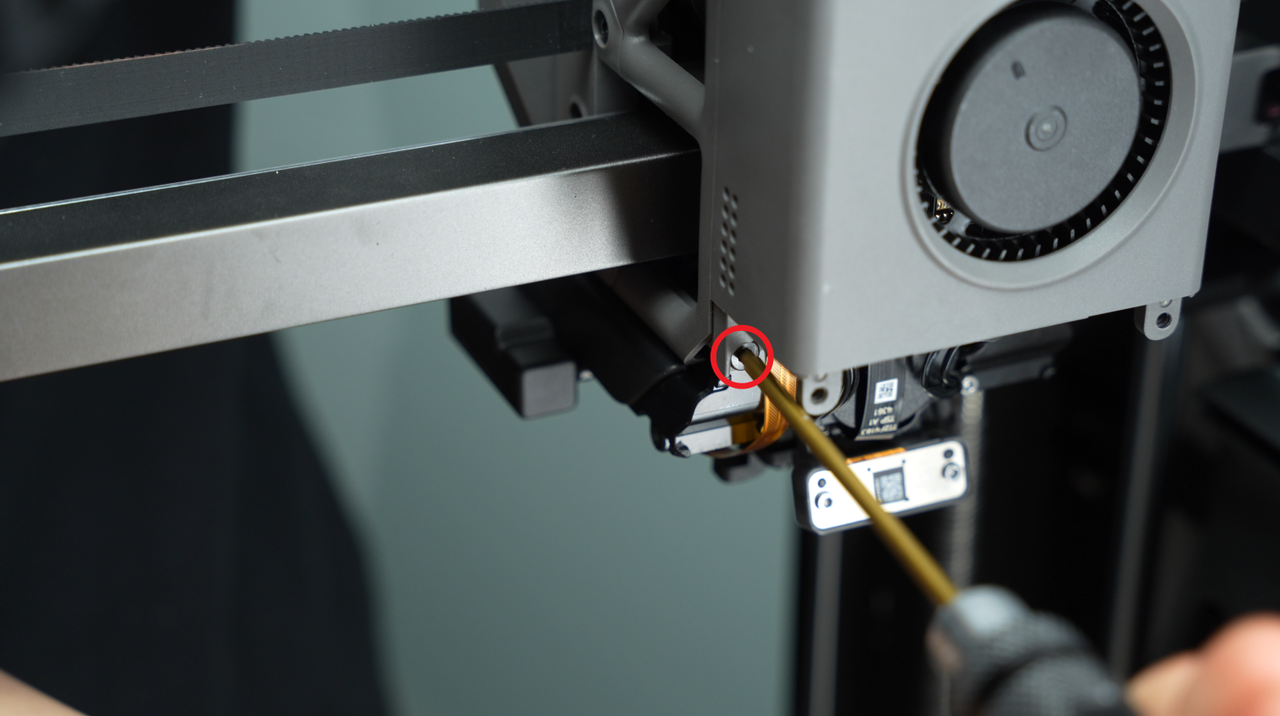

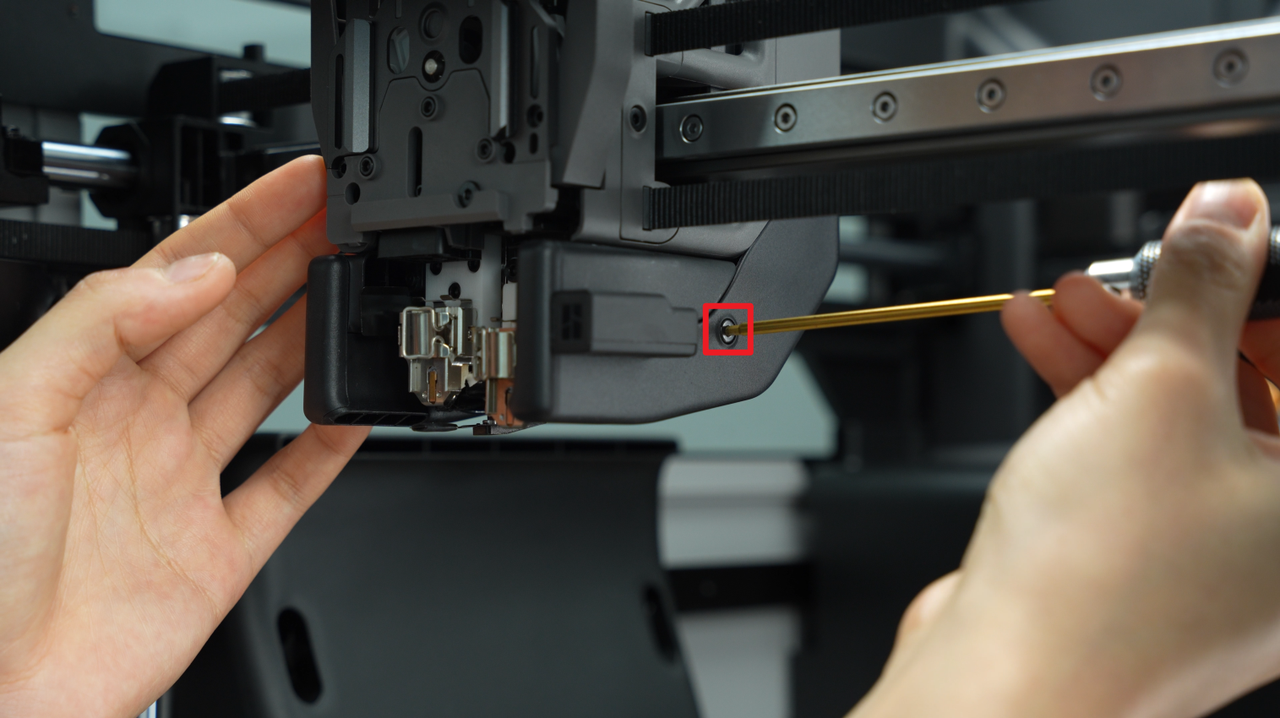

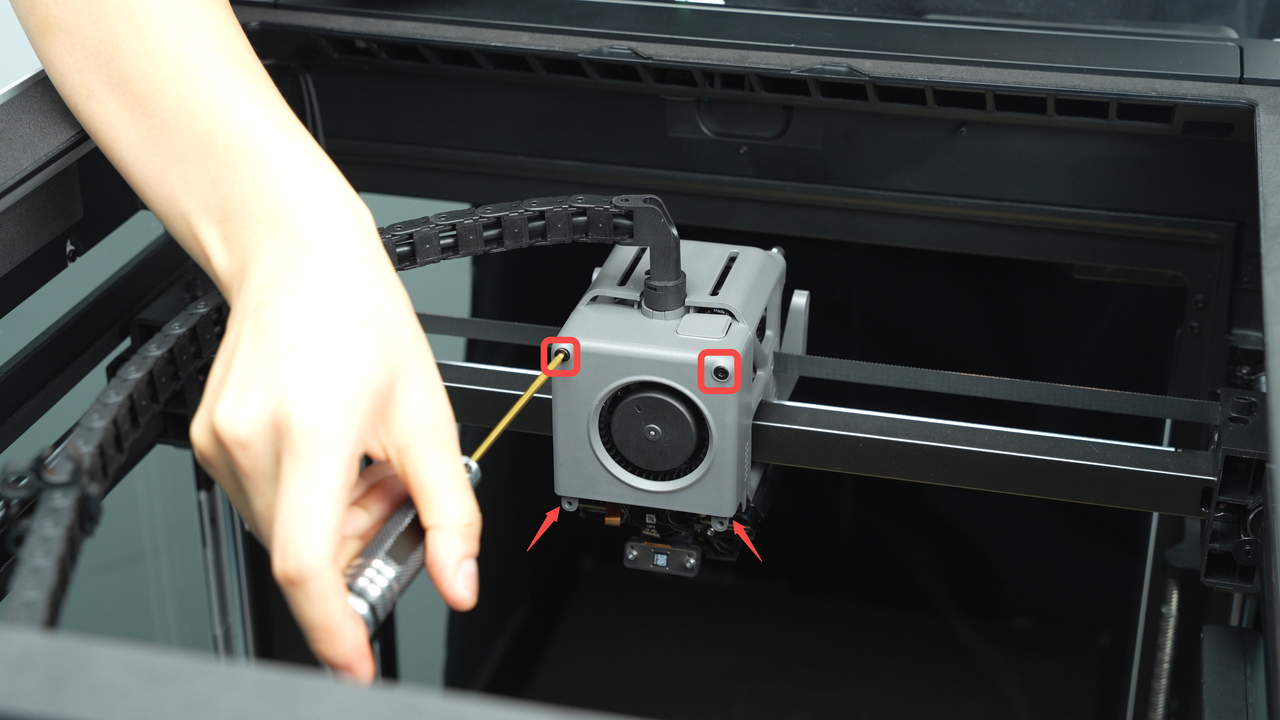

Paso 1: Sacar el extruder

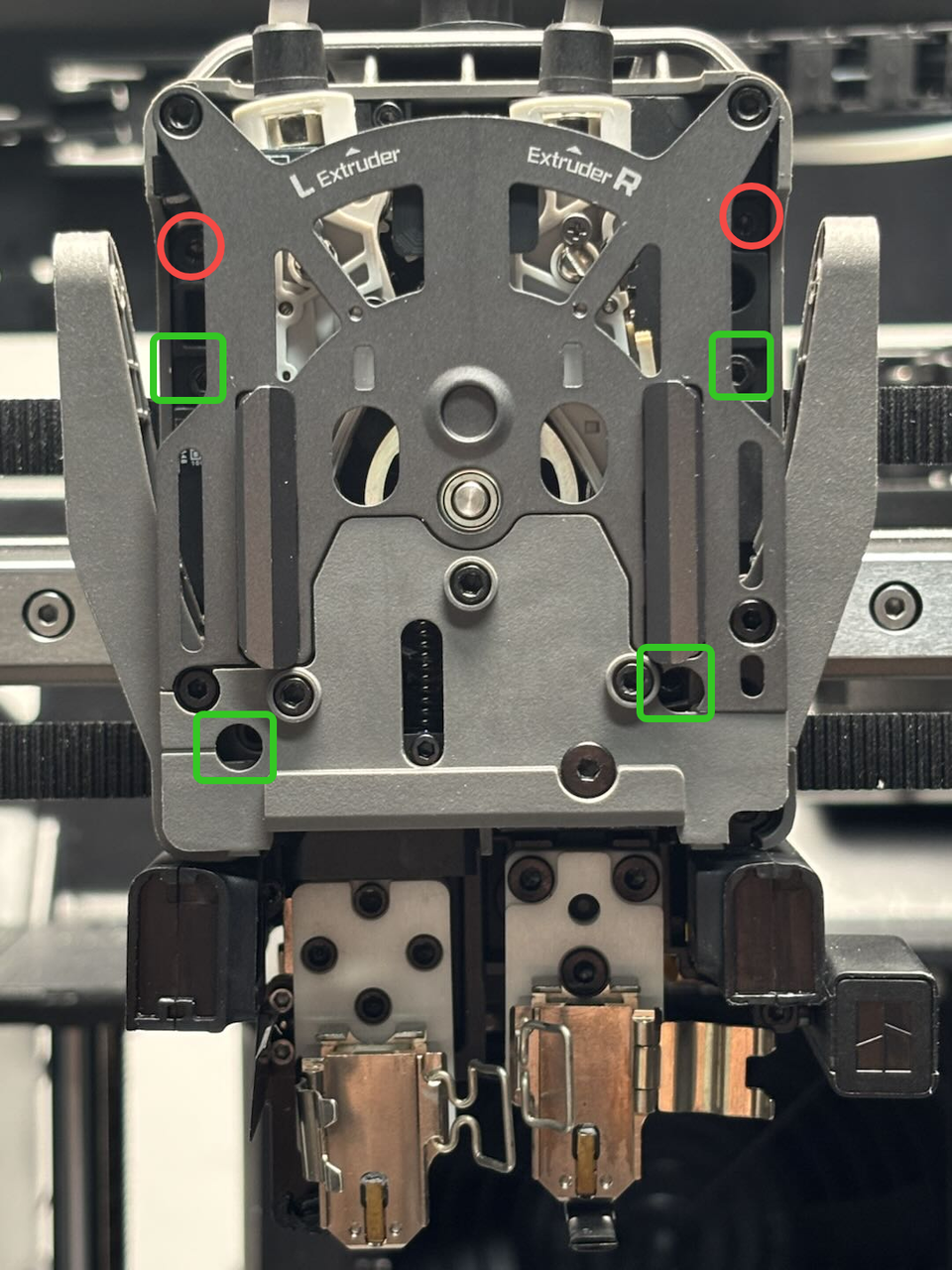

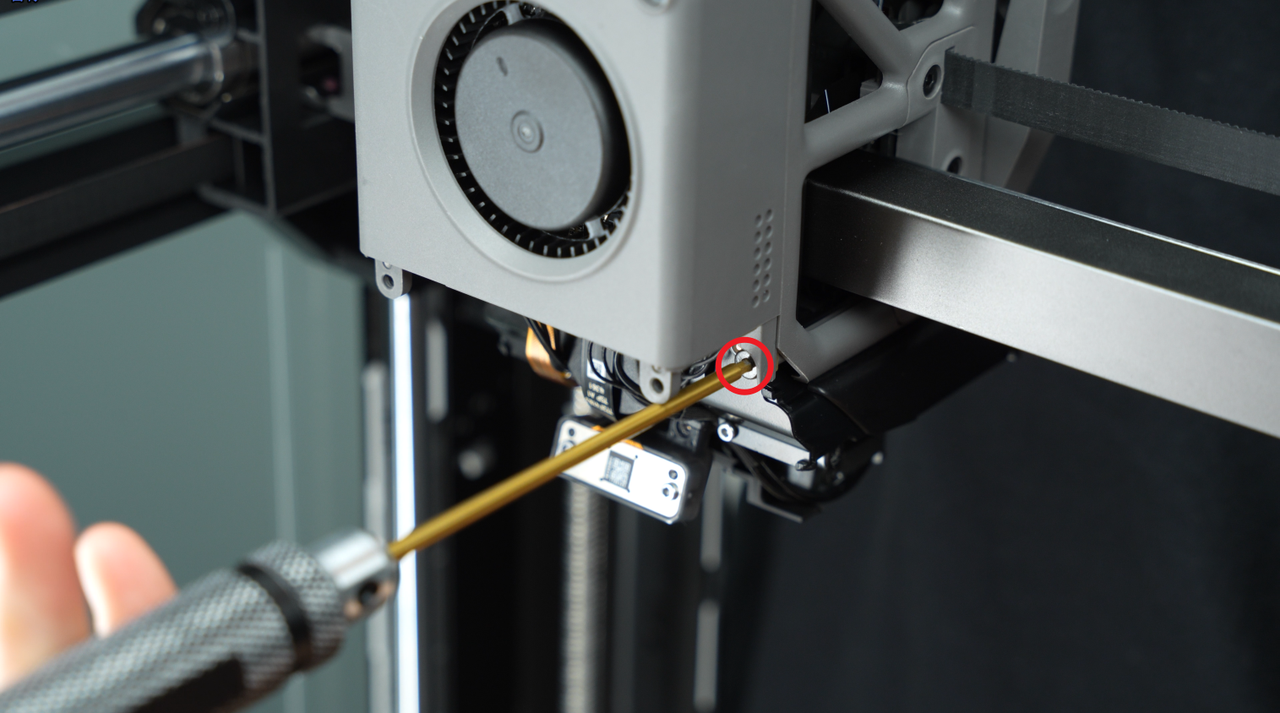

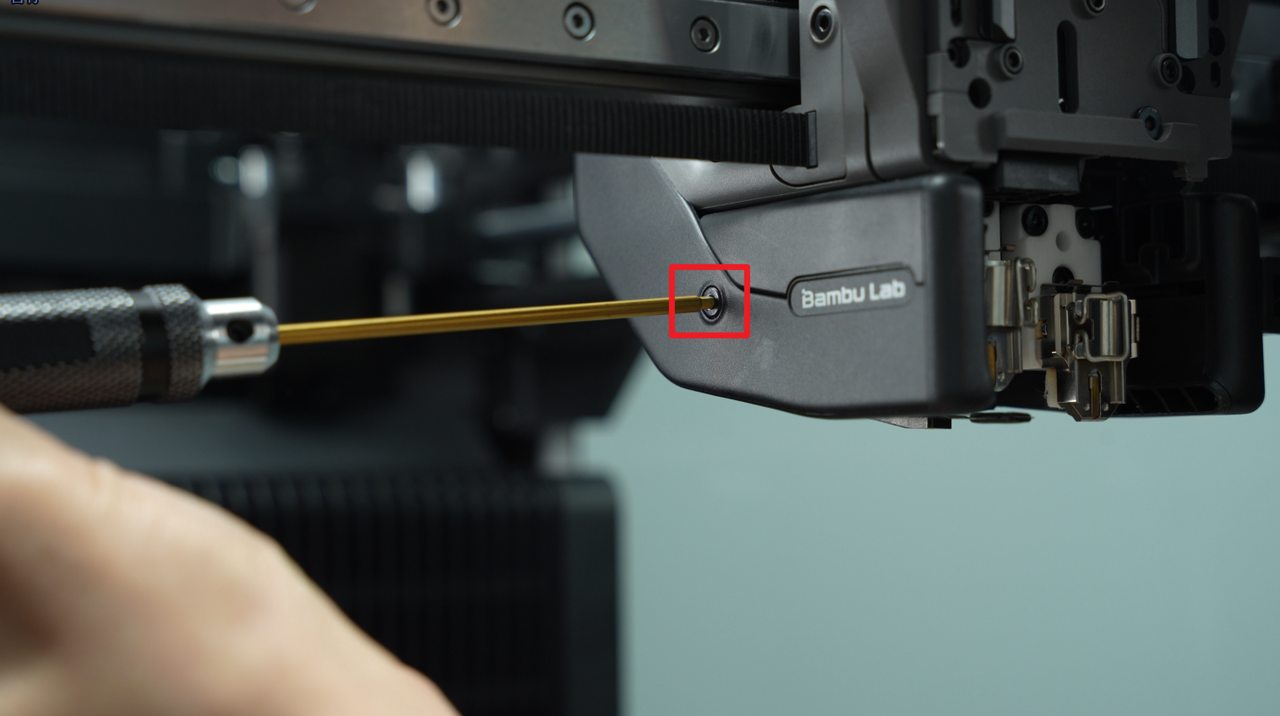

Podés consultar la siguiente Wiki para sacar el extruder del cabezal: Reemplazo de la unidad Dual Extruder H2D.

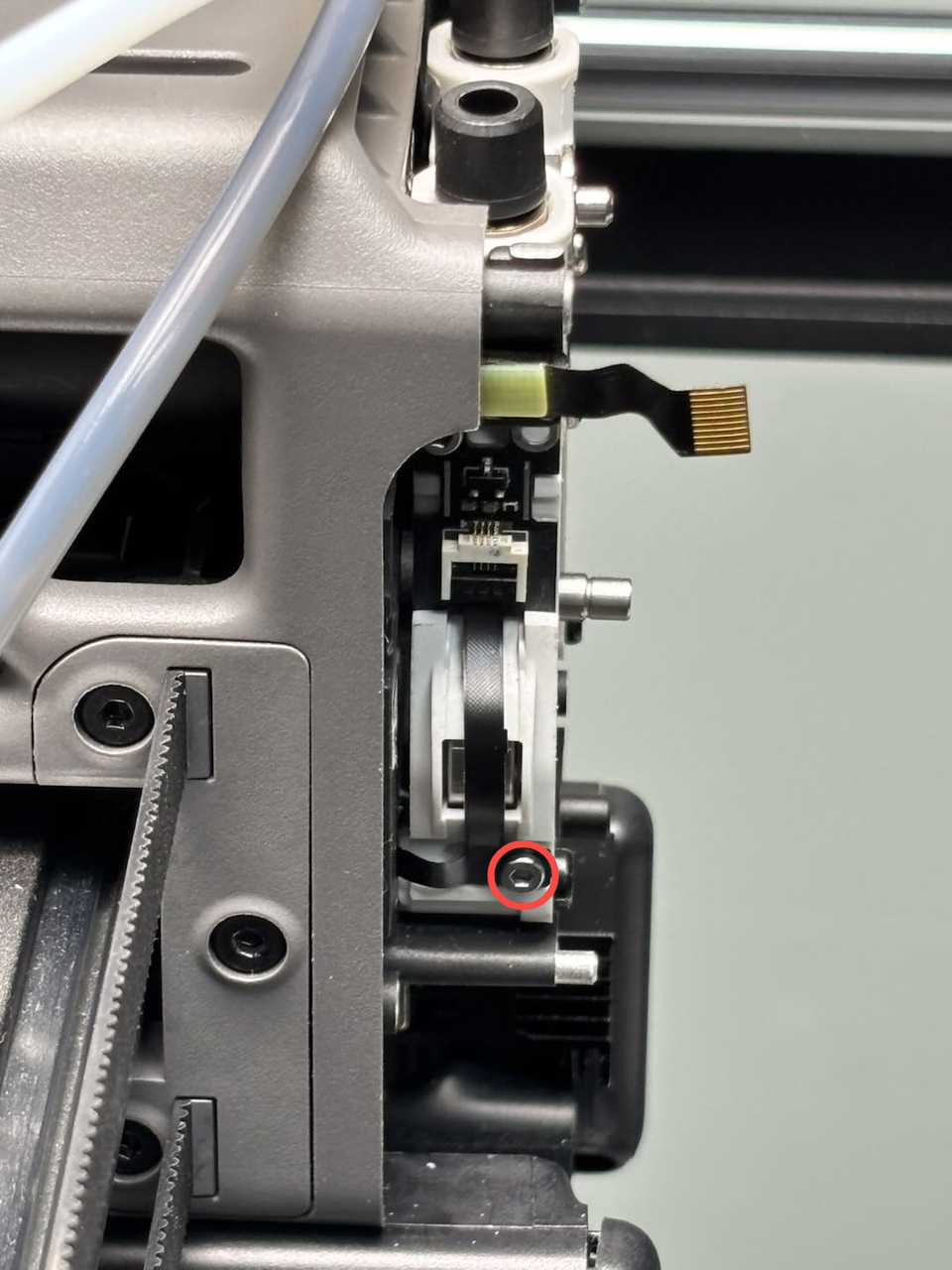

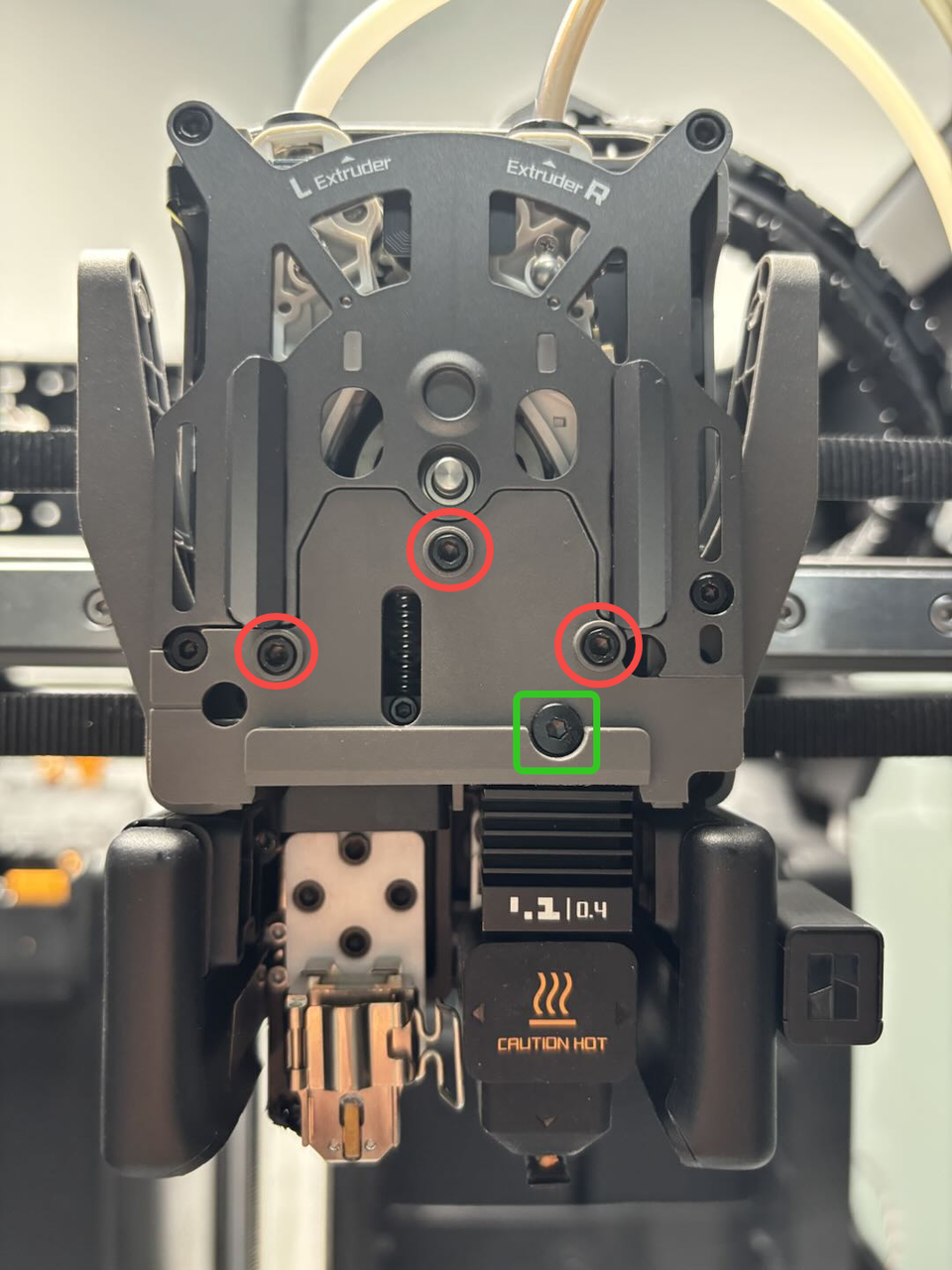

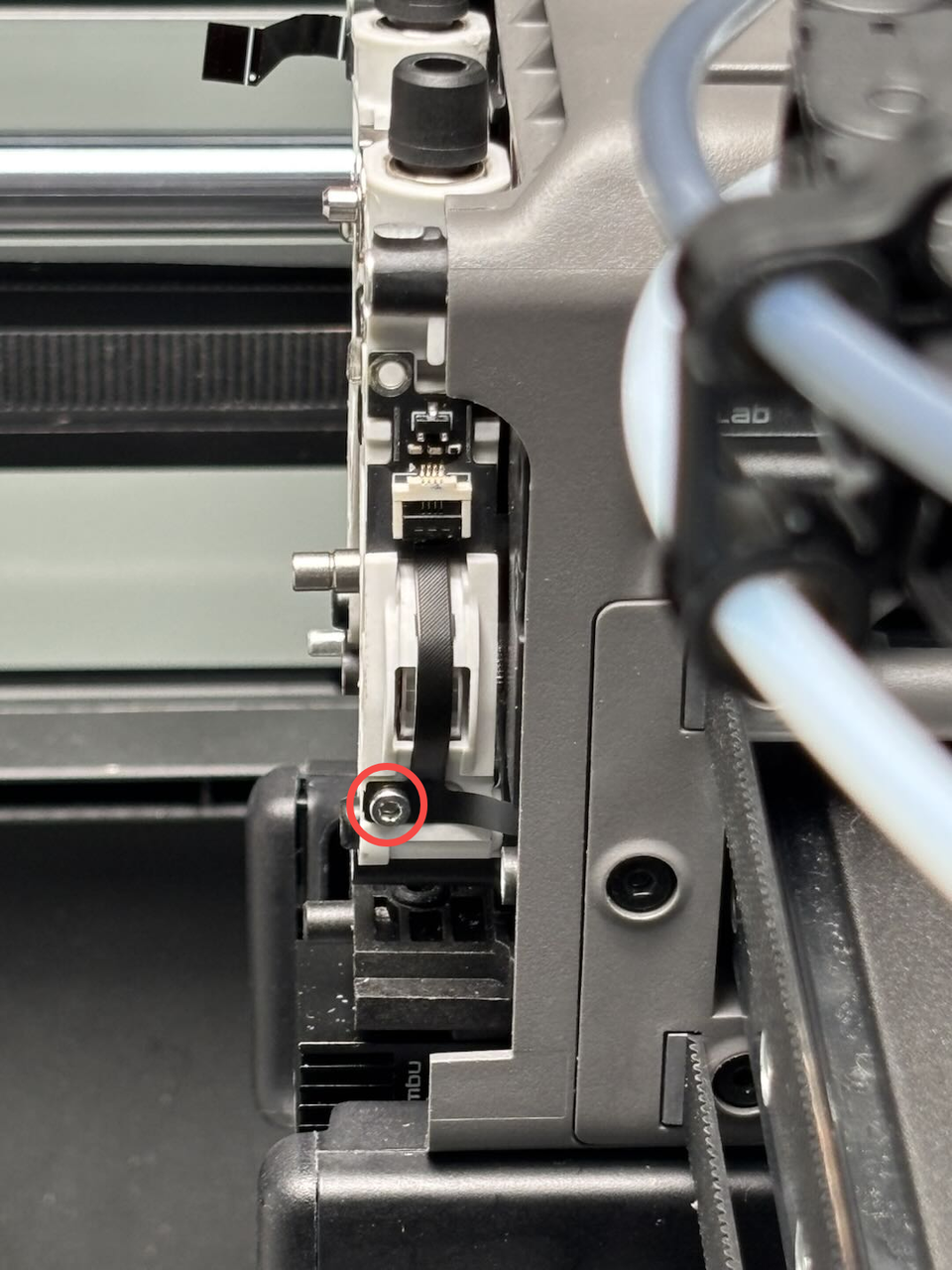

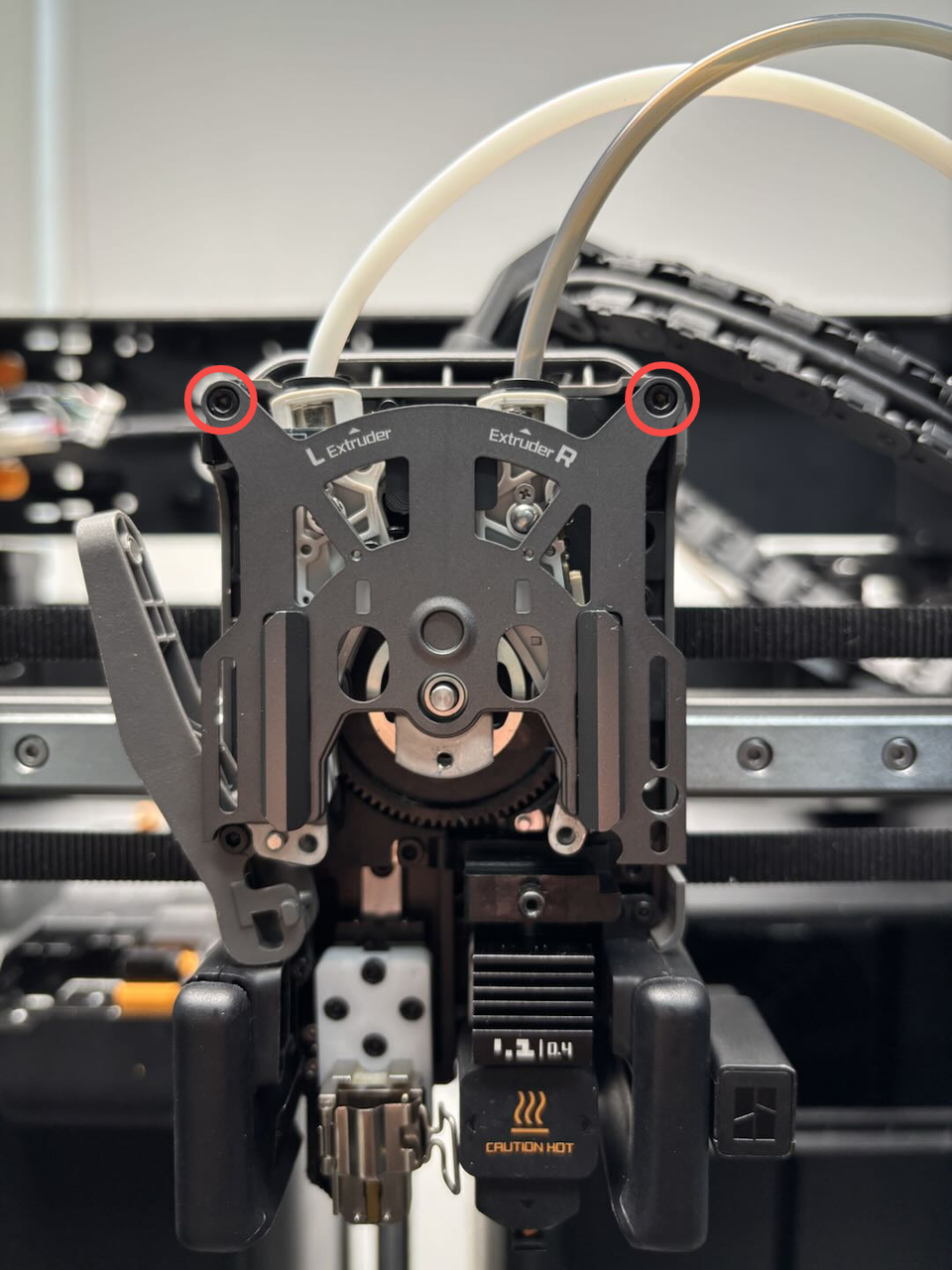

Paso 2: Sacar los dual extruder idlers y el sensor de filamento
Consultá la Wiki correspondiente para sacar los idlers y el sensor de filamento. Como el extruder ya está afuera, podés seguir los pasos para sacar también la interfaz de cambio rápido.
Paso 3: Sacar el engranaje del extruder y la leva
Simplemente sacá la leva. El engranaje del extruder puede estar medio apretado; si no sale directo, usá una llave Allen para hacer palanca con cuidado.
Paso 4: Sacar el motor del extruder
Usá una llave Allen H2.0 para sacar los 2 tornillos de fijación (M2.5x8) y después retirá el servomotor del extruder de la tapa trasera.
Nota: Si vas a reemplazar la unidad del motor de conmutación 2004 completa, como ya viene con la placa instalada, podés saltear los pasos siguientes.
Paso 5: Sacar la placa del sensor Hall del extruder
Destrabá el conector del FPC y sacalo. Usá una llave Allen H1.5 para sacar el tornillo (ST2x3.5). Despegá el FPC (que viene con adhesivo a la tapa trasera) y pasá los FPC izquierdo y derecho por los agujeritos de la tapa para retirar la placa.
Cómo instalar la placa del sensor Hall del extruder
Paso 1: Instalar la placa del sensor Hall del extruder
Pasá los dos FPC por los agujeritos de la tapa trasera. Alineá la placa nueva con los huecos y ajustá el tornillo ST2x3.5 con la llave H1.5. Pegá los FPC a la tapa como se ve en las fotos, conectalos a la placa y trabá el clip.
Paso 2: Instalar el servomotor del extruder
Pasá el eje del motor por el agujero de la tapa trasera. Alineá los tornillos asegurándote de que la salida del cable del motor mire hacia arriba. Ajustá los 2 tornillos M2.5x8 con la llave H2.0.
Paso 3: Instalar el engranaje del extruder y la leva
Poné la leva en su lugar. Te conviene posicionar la plataforma trapezoidal hacia la izquierda o derecha para que después sea más fácil instalar los idlers. Insertá el engranaje nuevo y empujalo con firmeza.
Paso 4: Instalar los dual extruder idlers y el sensor de filamento
Instalá la interfaz de cambio rápido siguiendo la guía correspondiente. Como el extruder todavía no está montado en el cabezal, podés acomodar los FPC del sensor Hall recién después de instalar el extruder en la máquina.
Paso 5: Instalar el extruder
Seguí los pasos de la Wiki para volver a montar el extruder en el cabezal.
Verificar el funcionamiento
Conectá la impresora, prendela, lanzá una impresión de prueba y confirmá que todo ande bárbaro.
Notas finales: Esperamos que esta guía te haya servido. Si no soluciona tu problema, abrí un ticket técnico para que te demos una mano.
