En este artículo te explicamos cómo hacer el reemplazo de la placa AP en las impresoras H2D y H2C. Es un procedimiento bastante directo, pero tenés que fijarte bien en las conexiones para que todo quede joya y la máquina funcione de diez.

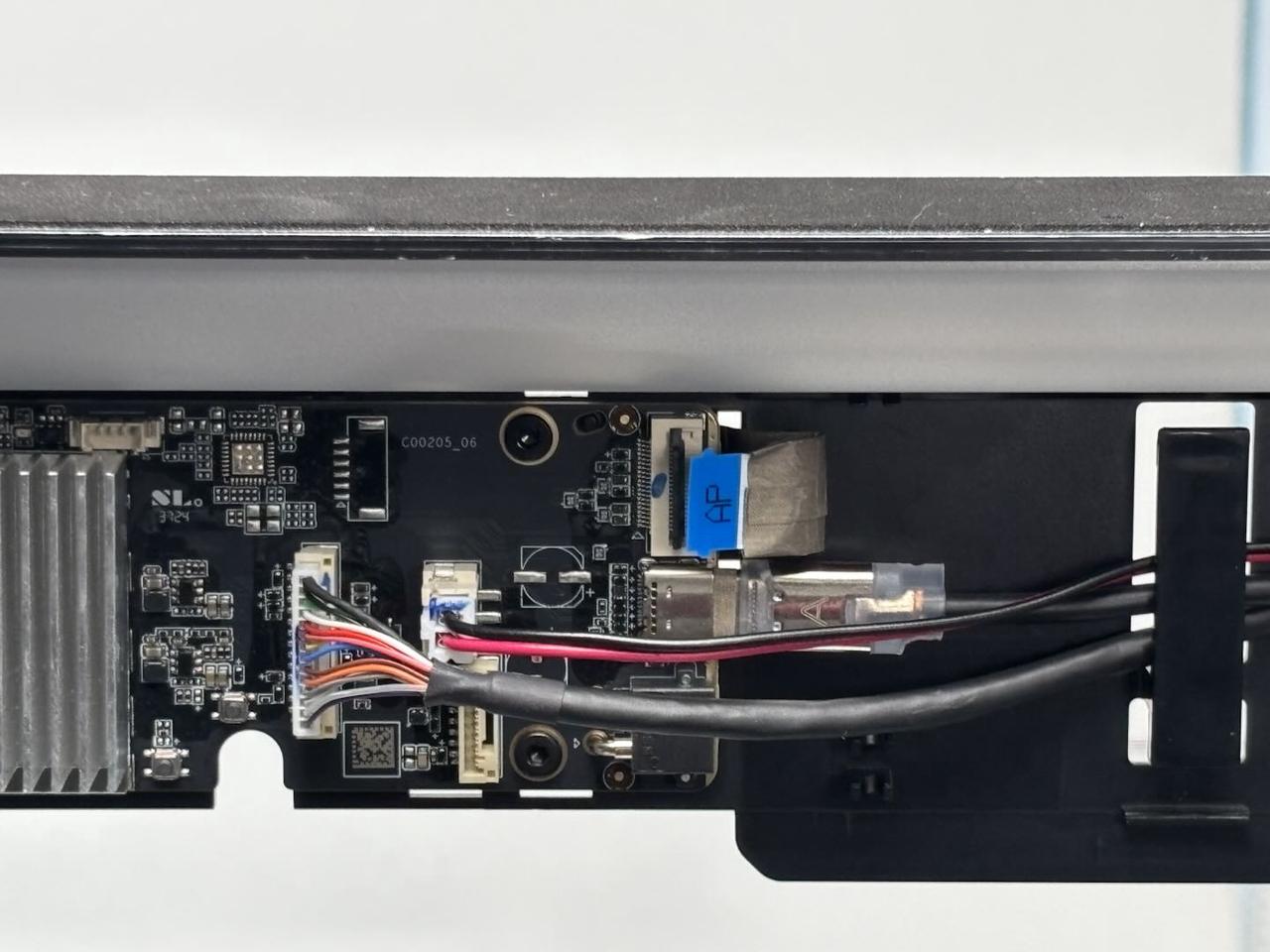

Placa AP

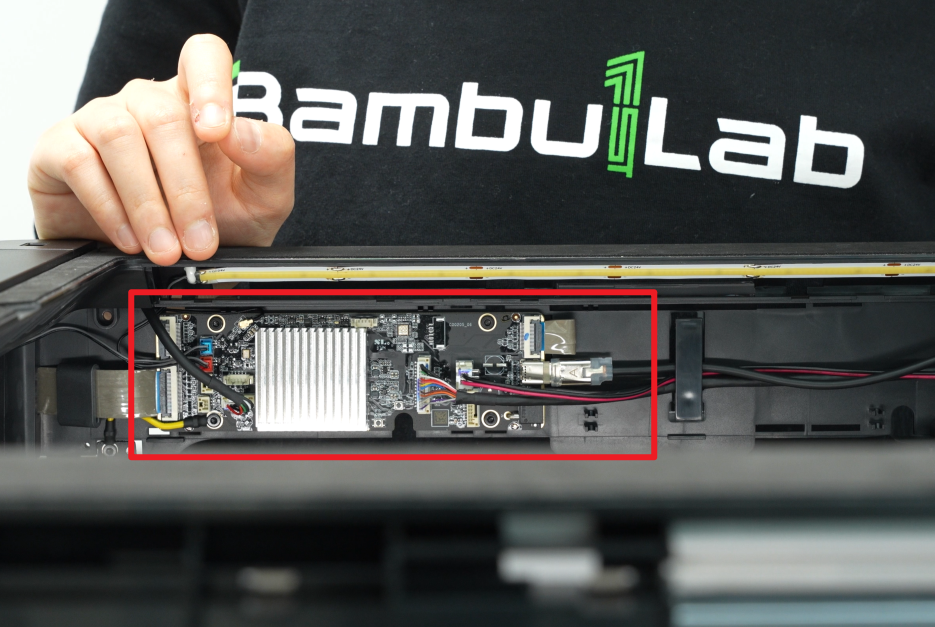

La placa AP (Application Processor Main Board) es básicamente el cerebro de la impresora que maneja toda la interacción de datos. Proporciona un entorno operativo independiente y banca todas las funciones del sistema, como la gestión de memoria, el firmware, el procesamiento de gráficos y la decodificación multimedia.
El repuesto de la placa AP incluye:
- 1 placa AP
- 4 tornillos BT3x5 para sujetarla
Cuándo usar
Lo ideal es que te pongas en contacto con el soporte técnico de Bambu Lab para confirmar que el problema que tenés sea realmente por culpa de la placa AP antes de meter mano.
Herramientas y materiales necesarios
- Placa AP nueva
- Llave Allen H2.0
Mirá que hay versiones que traen cable de tierra y otras no, así que conviven los dos tipos. Fijate cuál te llegó para ver si es necesario sacar el cable de tierra de la placa vieja. No te hagas drama que esto no afecta directamente la función de la impresora.
Advertencia de seguridad
¡IMPORTANTE! Es clave que apagues la impresora y la desenchufes antes de arrancar con cualquier mantenimiento, sobre todo cuando tocás la electrónica o los cables del cabezal. Si trabajás con la máquina prendida podés causar un corto, quemar componentes y es un riesgo para tu seguridad.
Nota: Una vez que registres el nuevo número de serie (SN), el anterior queda invalidado y la placa vieja ya no se va a poder vincular a ninguna cuenta.

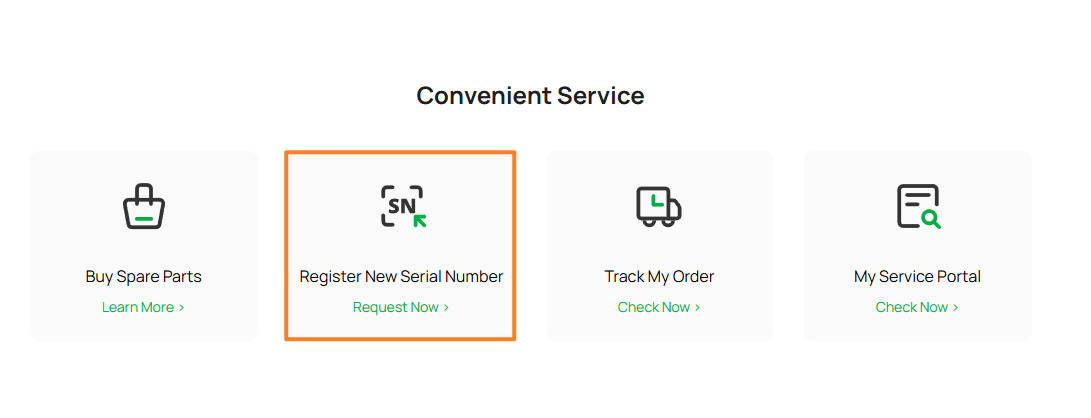

Si cambiaste la placa y todavía no registraste el nuevo SN, no vas a poder hacer la vinculación. Te recomendamos saltear ese paso en el inicio para probar si el cambio arregló el problema. Una vez que confirmes que todo anda bien, registrá el SN en la web oficial o contactá al servicio al cliente.
Sacar la placa AP
Paso 1: Apagá la energía
Después de apagar la impresora, desenchufá el cable de corriente y retirá la tapa de vidrio superior.

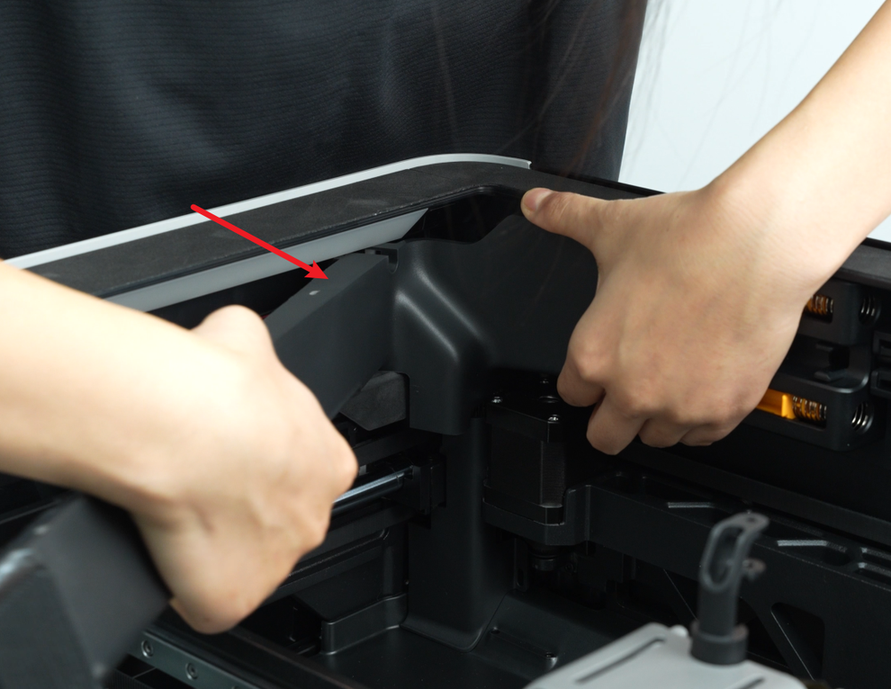

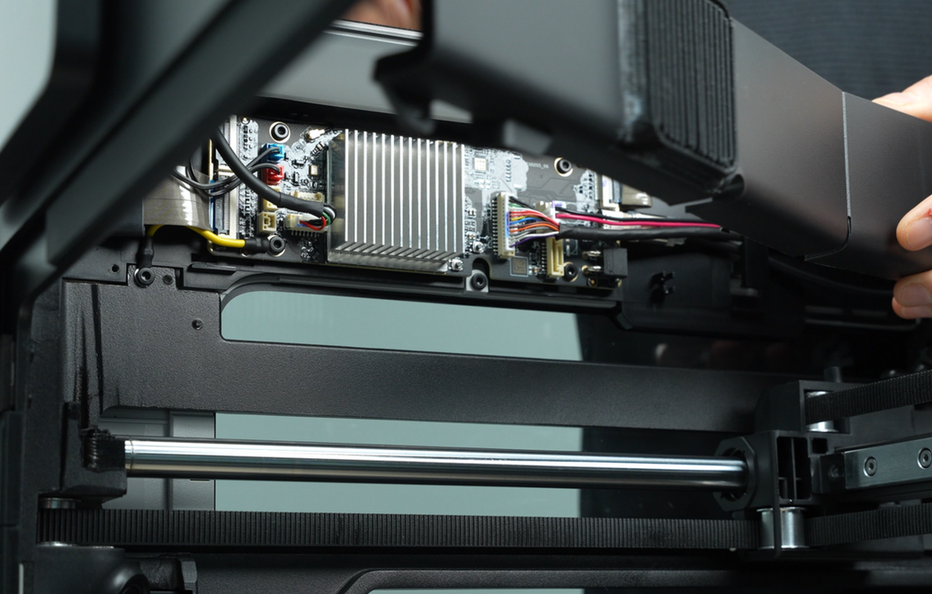

Paso 2: Sacá la tapa de la placa AP

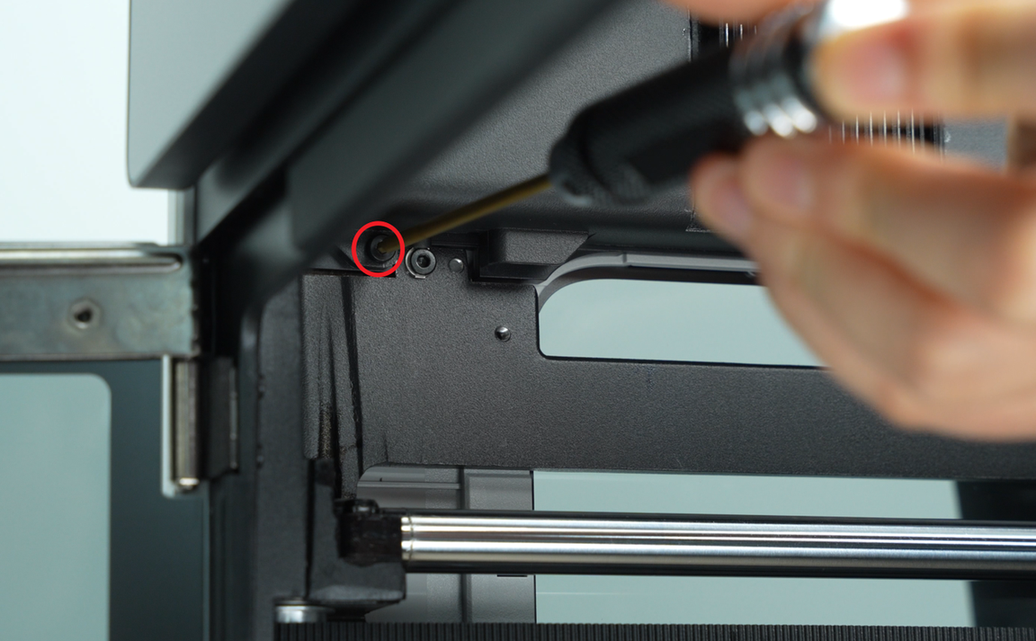

Si se te complica sacar o poner la tapa, podés mirar los videos de esta sección de la wiki. Usá la llave Allen H2.0 para aflojar el tornillo (BT2.6x8) y retirá la tapa desde el costado que da a la puerta frontal.
Paso 3: Desconectá los cables

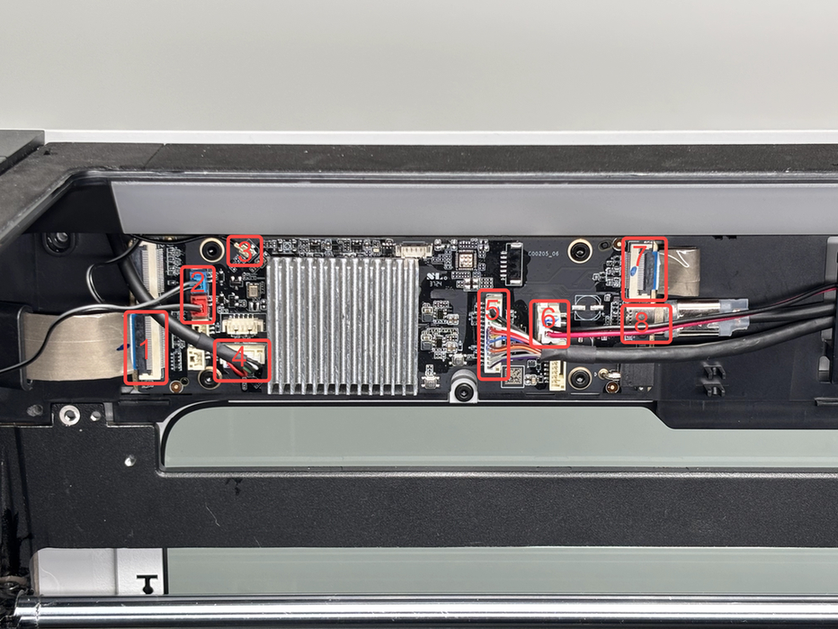

Andá desenchufando los cables de la placa AP uno por uno. Si tenés dudas sobre cómo se sacan los conectores, fijate en la guía de instalación y remoción de cables para no romper nada.

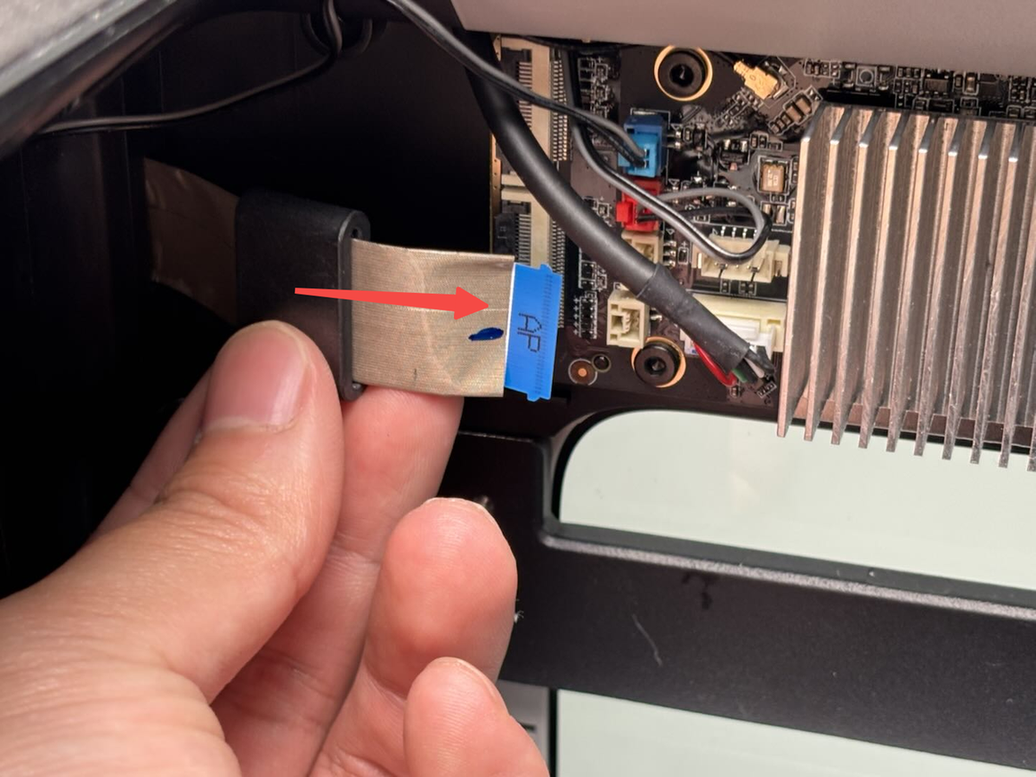

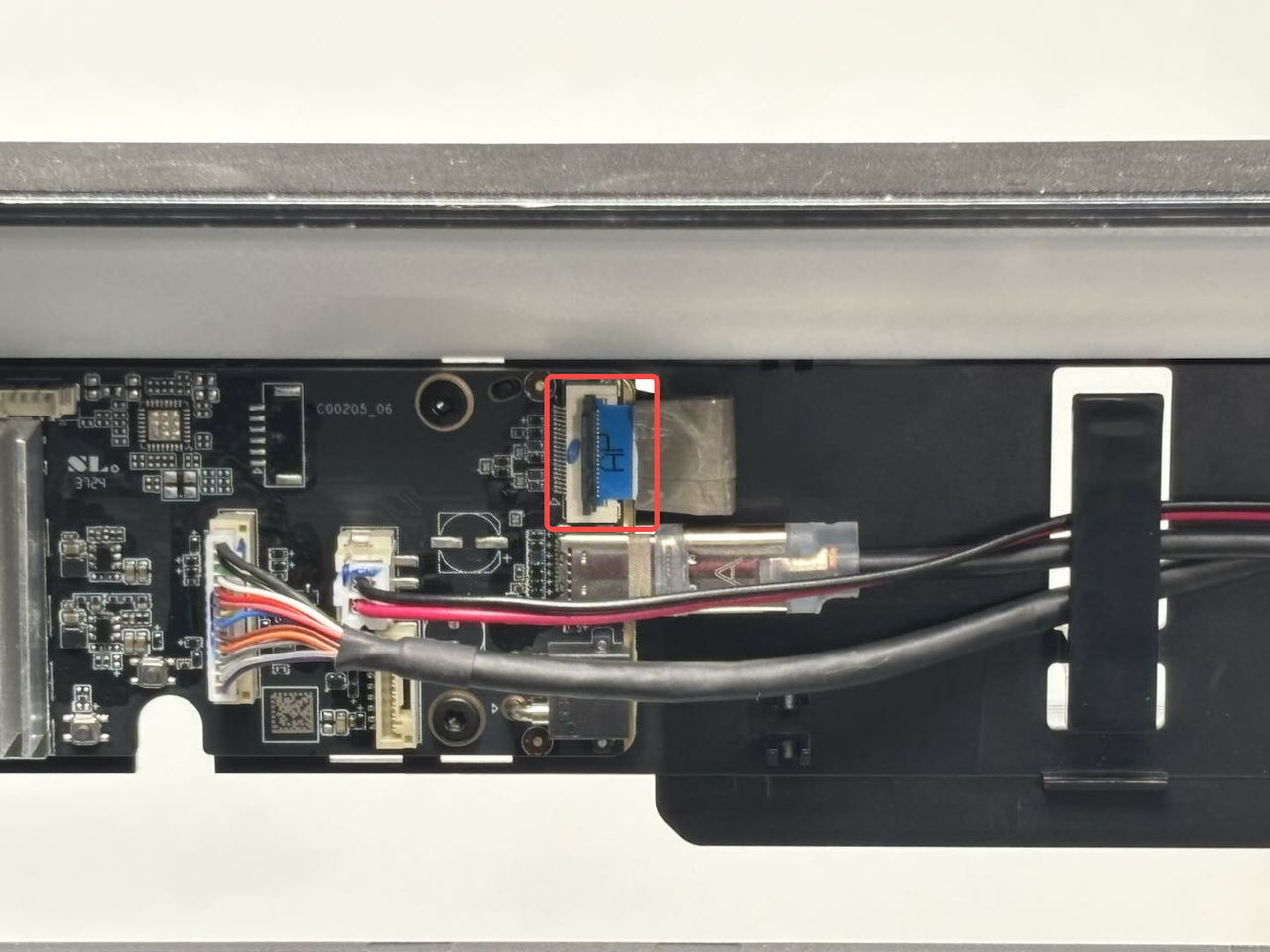

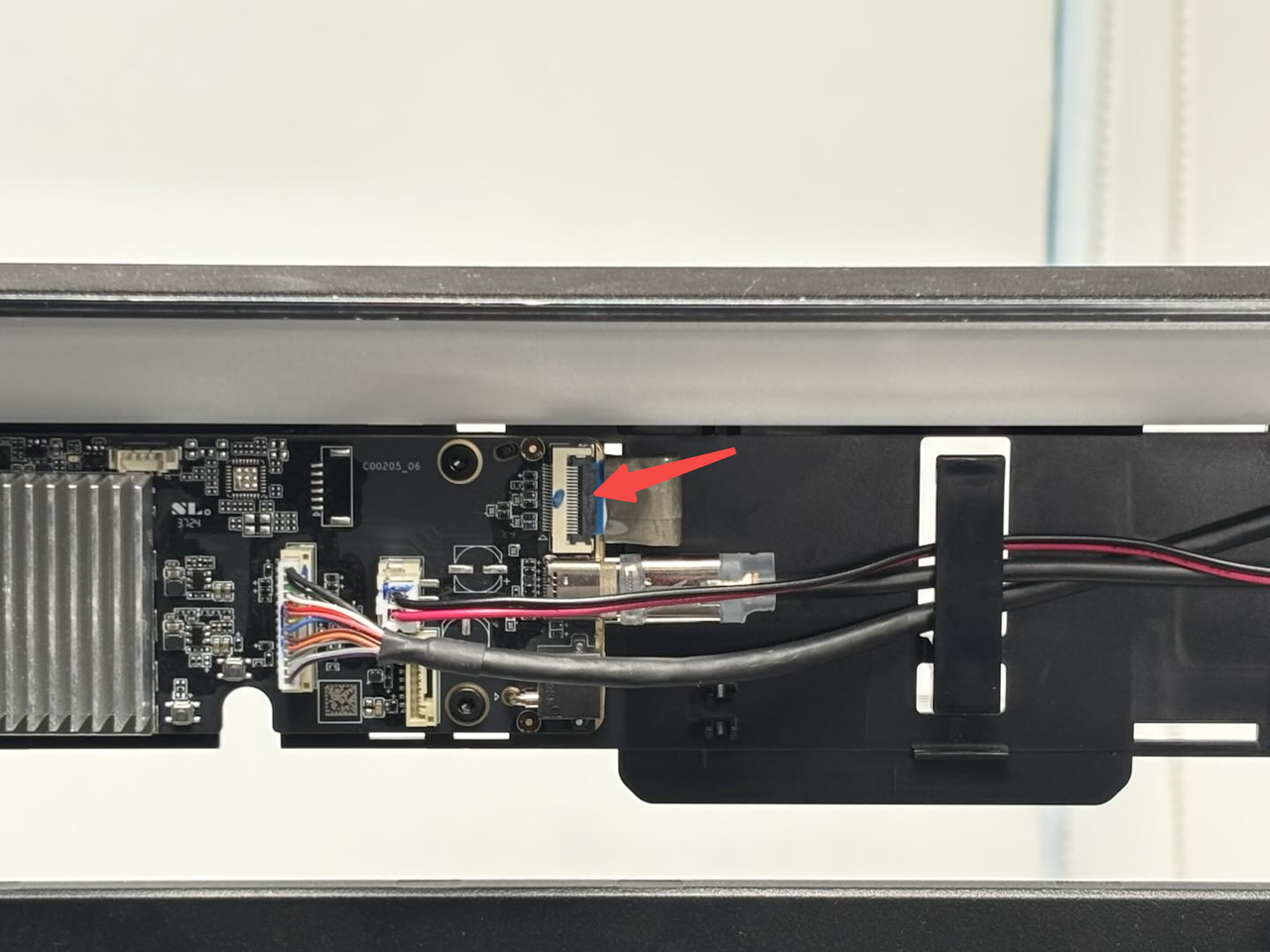

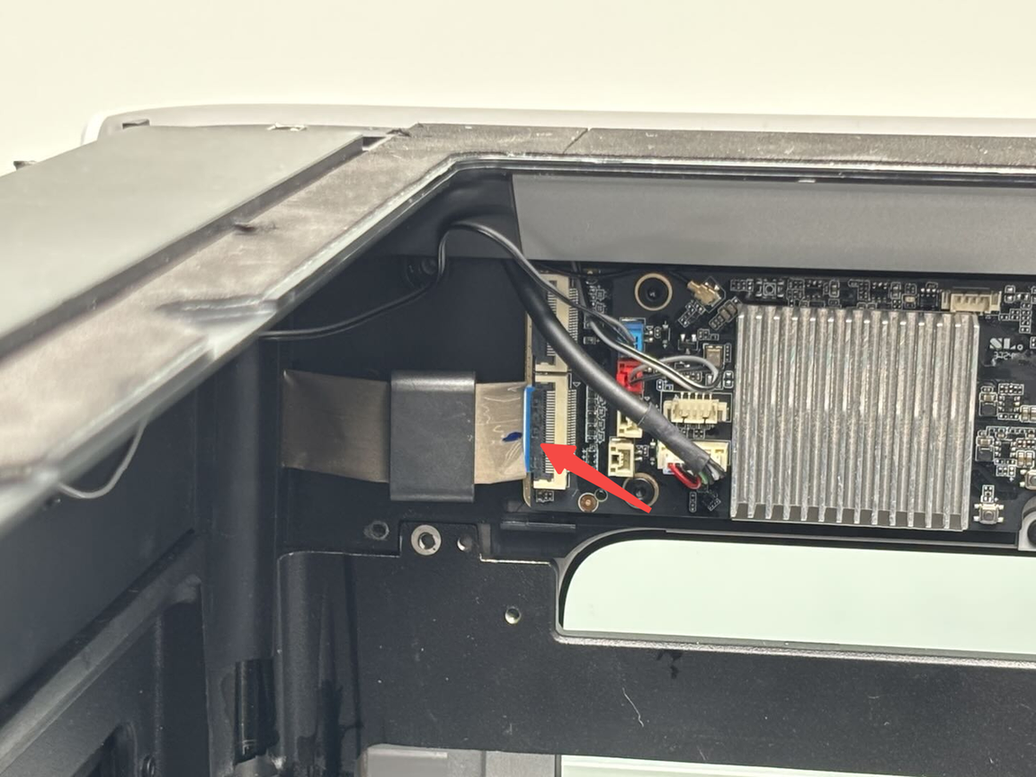

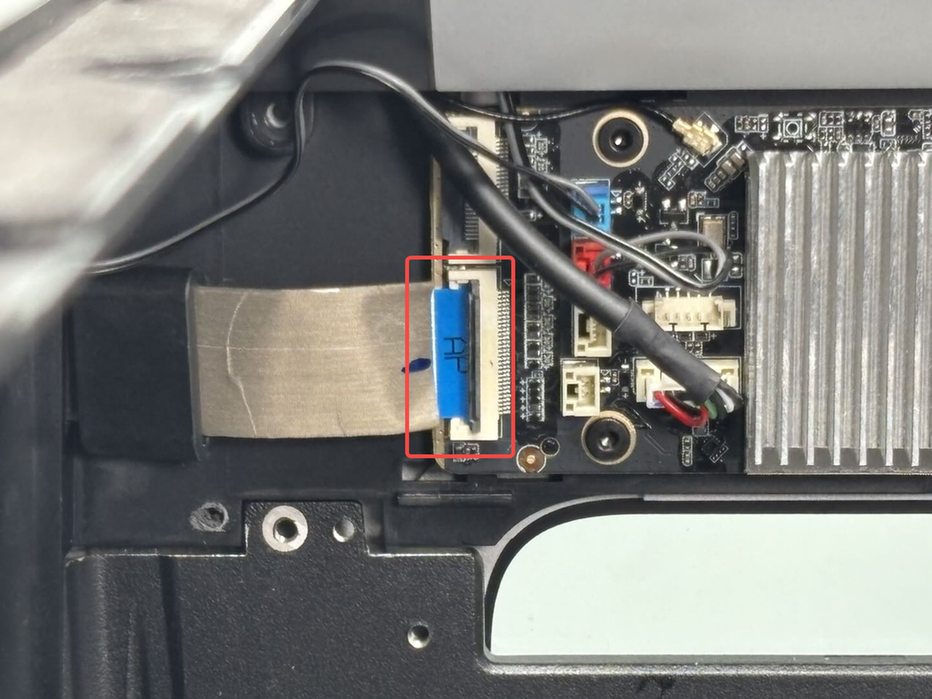

- FPC de pantalla: Levantá con cuidado la trabita del conector y sacá el cable chato.
- Conectores LED: El azul es el de la derecha y el rojo el de la izquierda. Levantá la traba y deenchufalos tranqui.
- Antena Wifi: Tironeá del conector con firmeza pero suave para desconectarlo de la placa.
- Placa de puerto USB: Suele tener un poco de adhesivo arriba. Sacalo despacio antes de desconectar el cable de su zócalo.
- Cable MC-AP (comunicación): Destrabá el conector MC-AP...
Instalar la placa AP
Paso 1: Reinstalar la placa AP
Paso 2: Conectar los cables
Paso 3: Reinstalar la tapa de la placa AP
Verificar el funcionamiento
Mirá las luces indicadoras en la placa de control
Conectá el cable de corriente y prendé la impresora. Mandá una impresión y fijate si tira algún error.
Apéndice
Notas finales
