Reemplazo de la placa MC de la H2D/H2C

En este artículo te explicamos cómo reemplazar la placa MC de la H2D y la H2C.

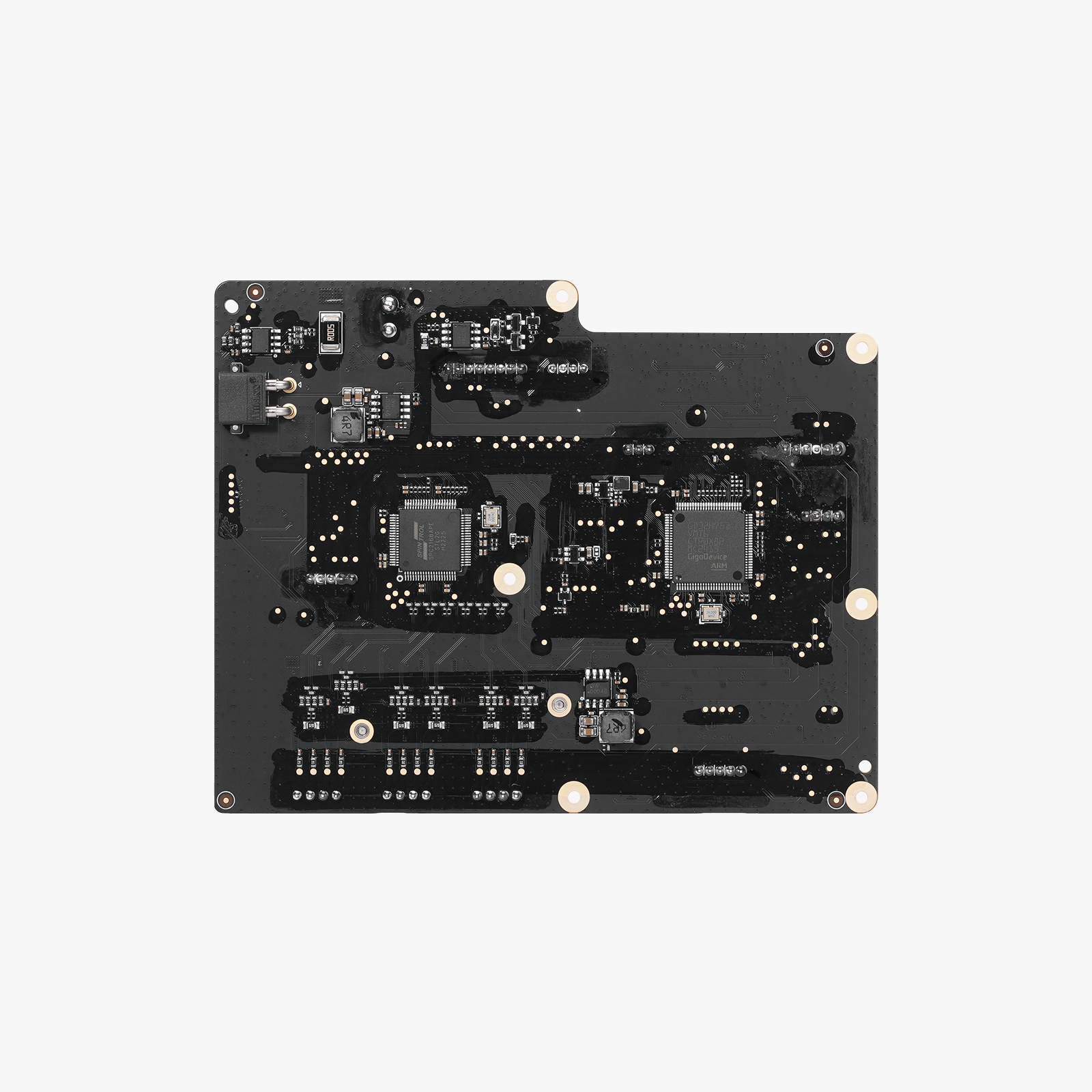

Placa MC

Los repuestos para la placa MC incluyen lo siguiente:

• Placa MC * 1
• Tornillos BT2x5 * 6 (para fijar la placa MC)

Cuándo reemplazarla

• Bajo condiciones normales de energía, la luz indicadora de la placa MC no parpadea.
• El conector está dañado, mostrando una falla obvia del componente.
• El soporte de Bambu Lab confirmó a través de los archivos de log que es un problema relacionado con la placa MC.

Herramientas y materiales necesarios

• Nueva placa MC
• Llave Allen H2.0
• Llave Allen H1.5

Advertencia de seguridad

¡IMPORTANTE!

Es fundamental apagar la impresora antes de hacer cualquier mantenimiento, incluyendo trabajos en la electrónica y en los cables del tool head. Hacer estas tareas con la impresora prendida puede causar un cortocircuito, dañando los componentes electrónicos y generando riesgos de seguridad.

Durante el mantenimiento o la reparación, puede que tengas que desarmar partes, incluyendo el hotend. Esto deja expuestos cables y componentes que podrían entrar en corto si se tocan entre sí, con otros metales o con partes electrónicas mientras la impresora sigue prendida.

Por eso, es clave apagar la impresora y desenchufarla de la corriente antes de cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica, asegurando un trabajo seguro. Si tenés dudas sobre cómo seguir esta guía, abrí un ticket en nuestra página de soporte y vamos a hacer lo posible para responderte rápido y darte una mano.

Guía en video

Sacar la placa MC

Paso 1: Sacar el panel trasero

Fijate en esta wiki para sacar el panel trasero de la impresora: Reemplazo del panel trasero de la serie H2.

Paso 2: Sacar el conducto de purga

Fijate en esta wiki para sacar el conducto de purga: Reemplazo del conducto de purga de la serie H2.

Paso 3: Sacar la placa MC

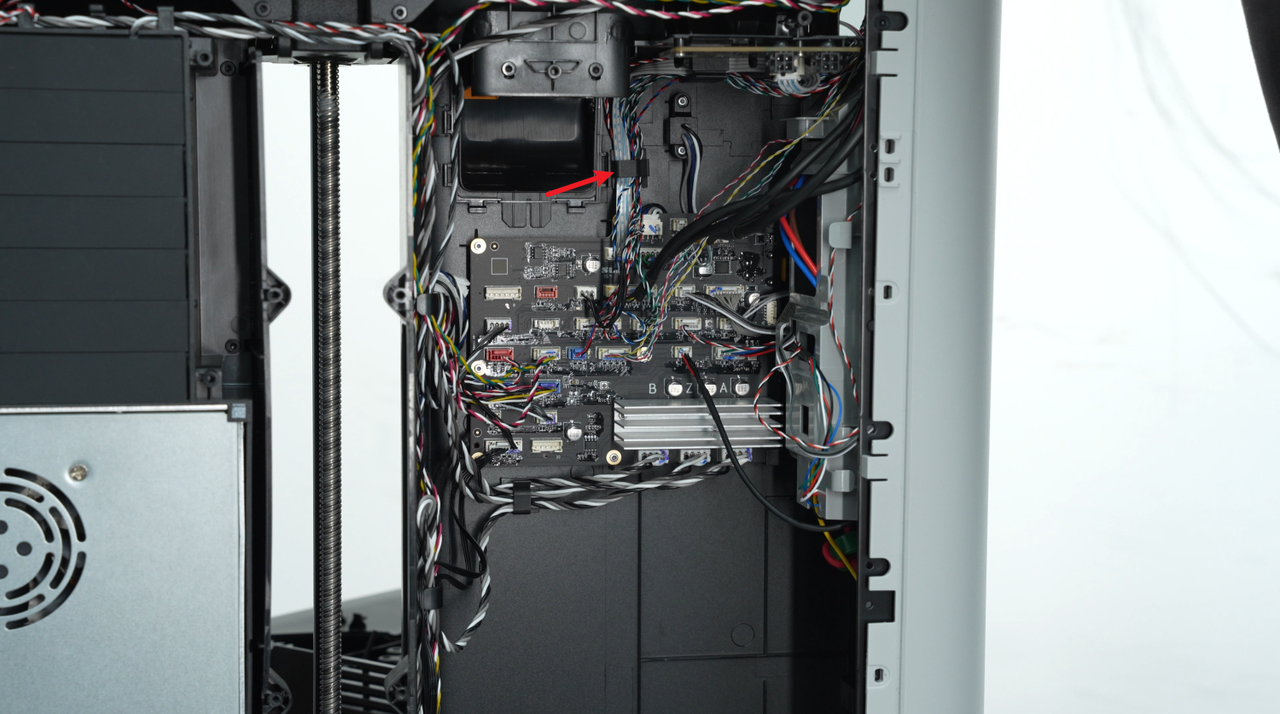

• Sacá el manojo de cables del clip para tener espacio y poder desenchufar todo después.

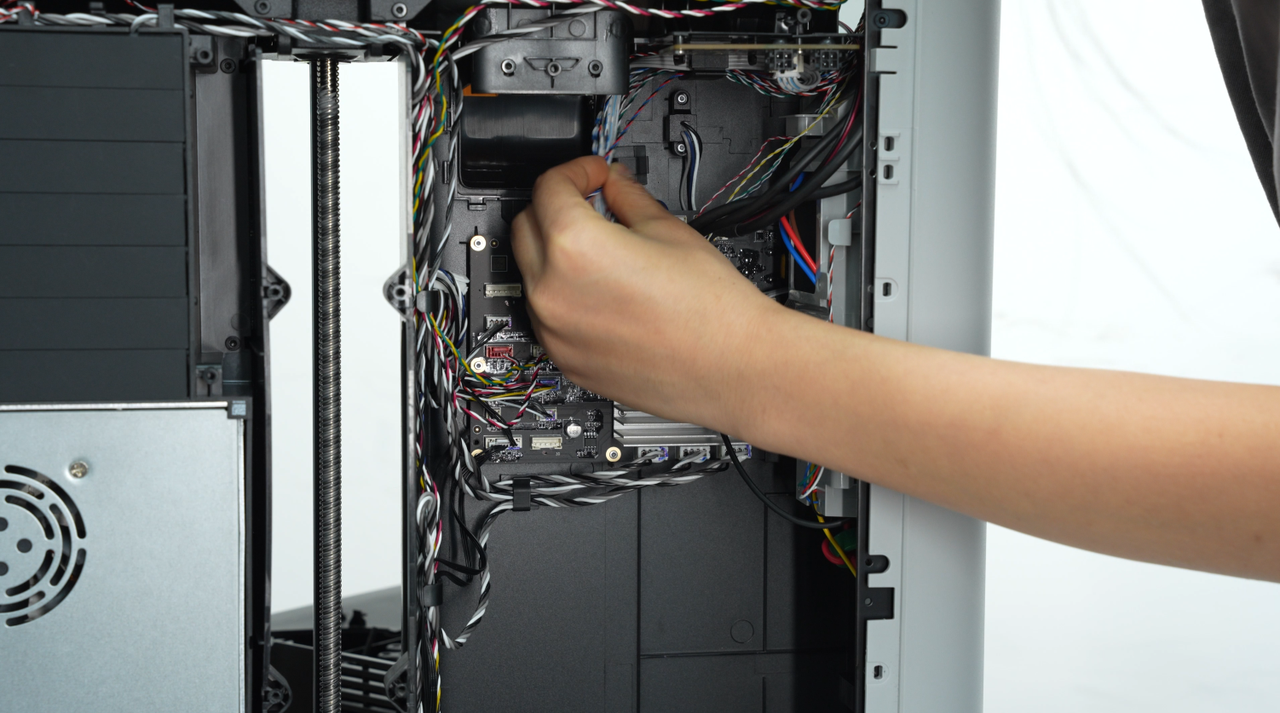

• Desconectá todos los conectores del frente de la placa MC. Tené en cuenta que algunos enchufes usan un mecanismo de traba, y tenés que destrabarlos antes de tirar.

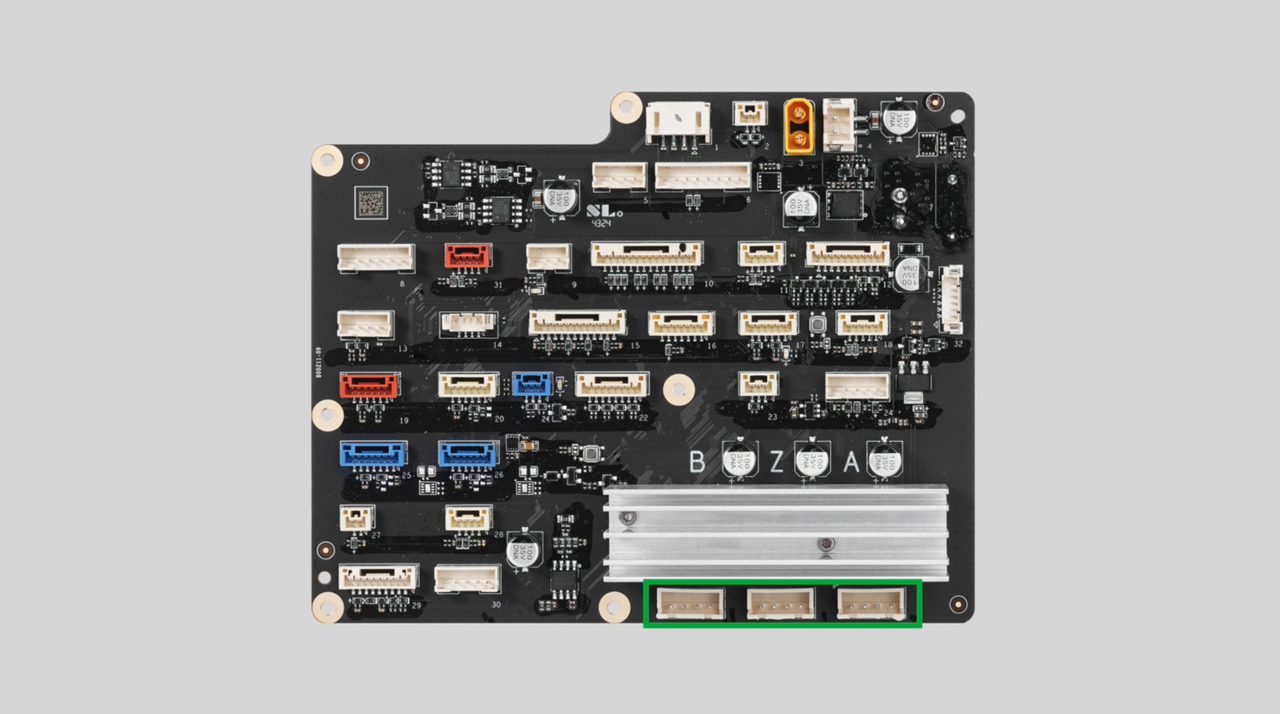

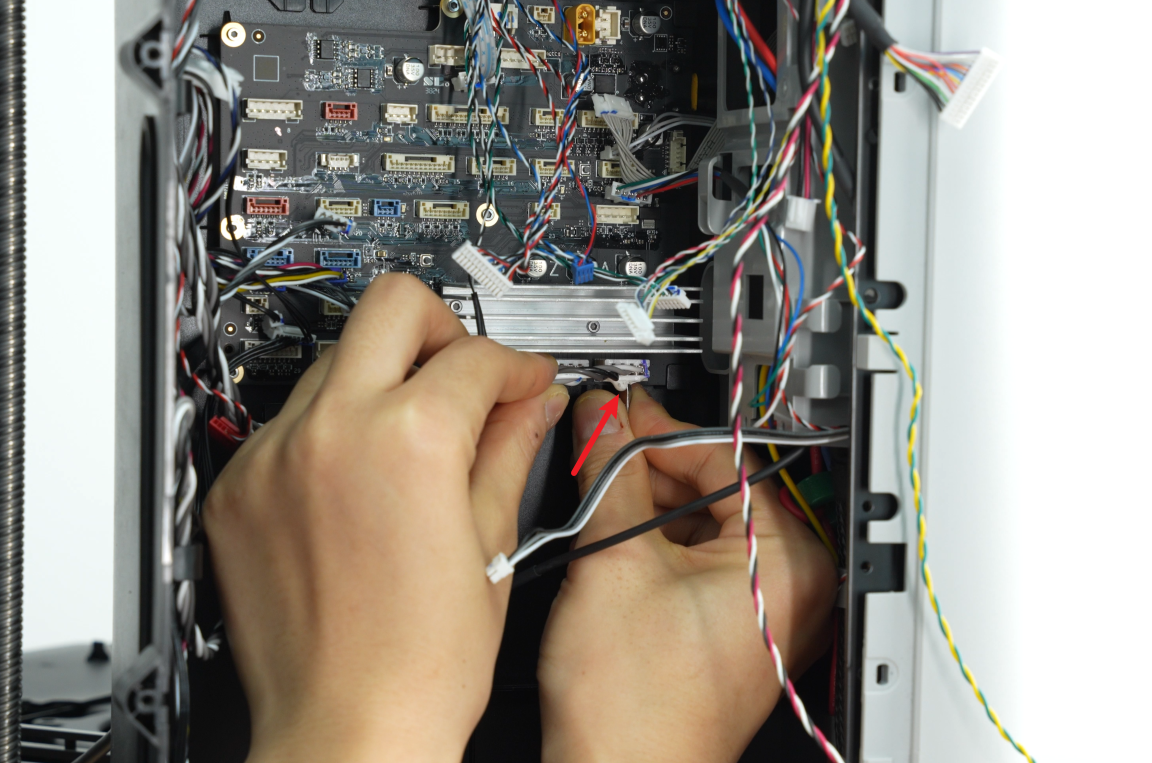

• Además, para evitar que se suelten durante el transporte, los tres conectores del motor stepper debajo del disipador están reforzados con silicona electrónica. Para sacarlos, primero tenés que usar una herramienta filosa, como una pinza, para cortar la silicona alrededor del enchufe antes de tirar.

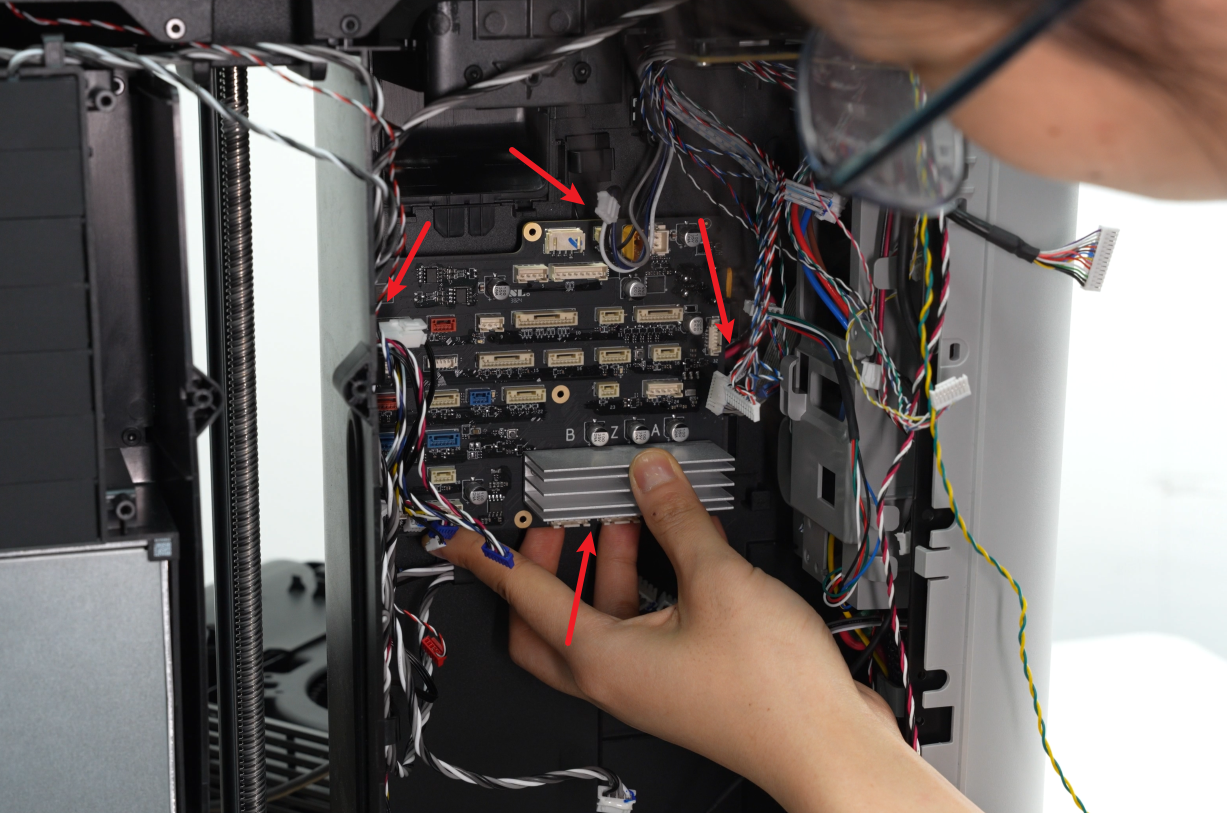

• Usá una llave Allen H1.5 para sacar los 6 tornillos de fijación y retirá la placa MC. Ojo que atrás también hay un conector de entrada de energía; no tires con fuerza.

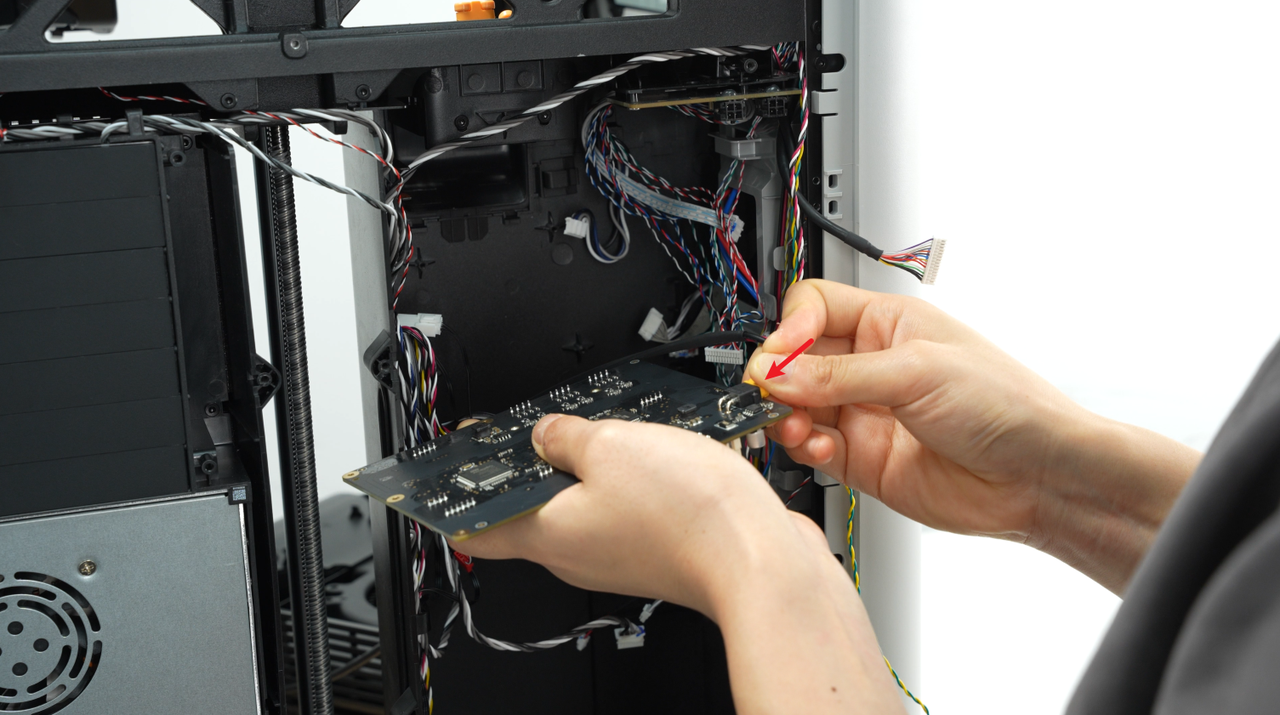

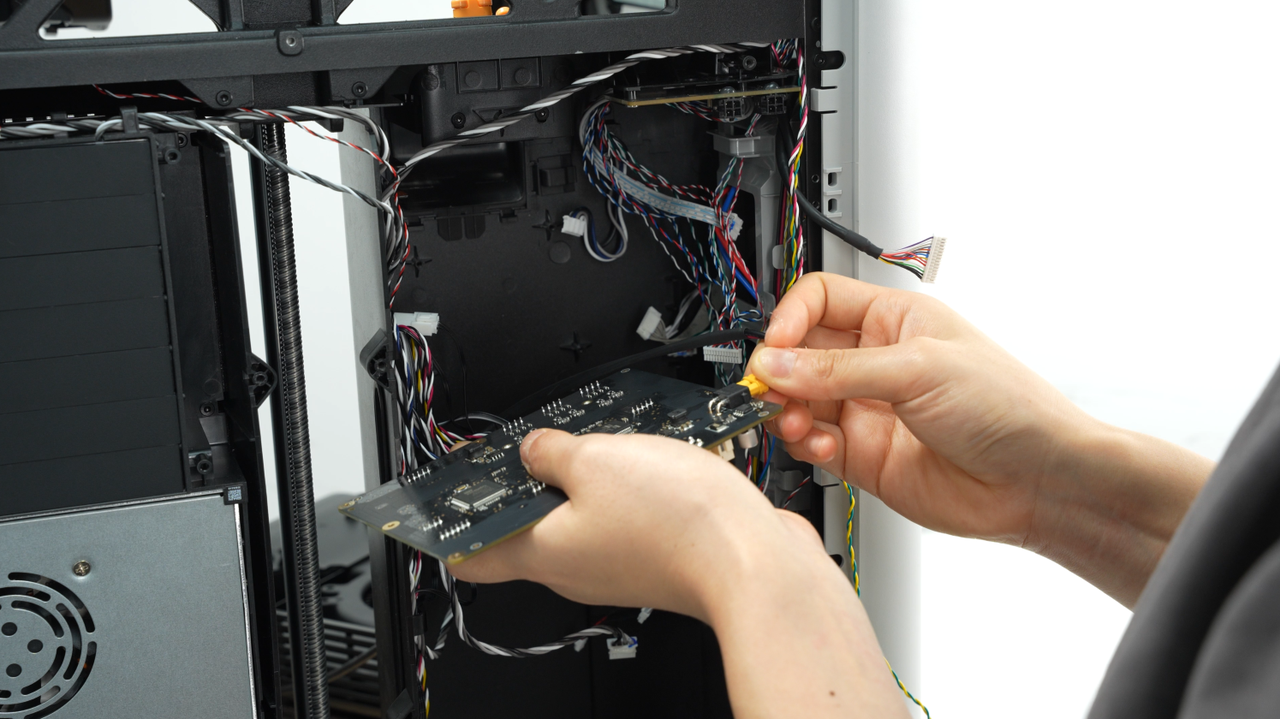

• Desconectá el enchufe de energía de la parte trasera de la placa MC.

Instalar la placa MC

Paso 1: Instalar la placa MC

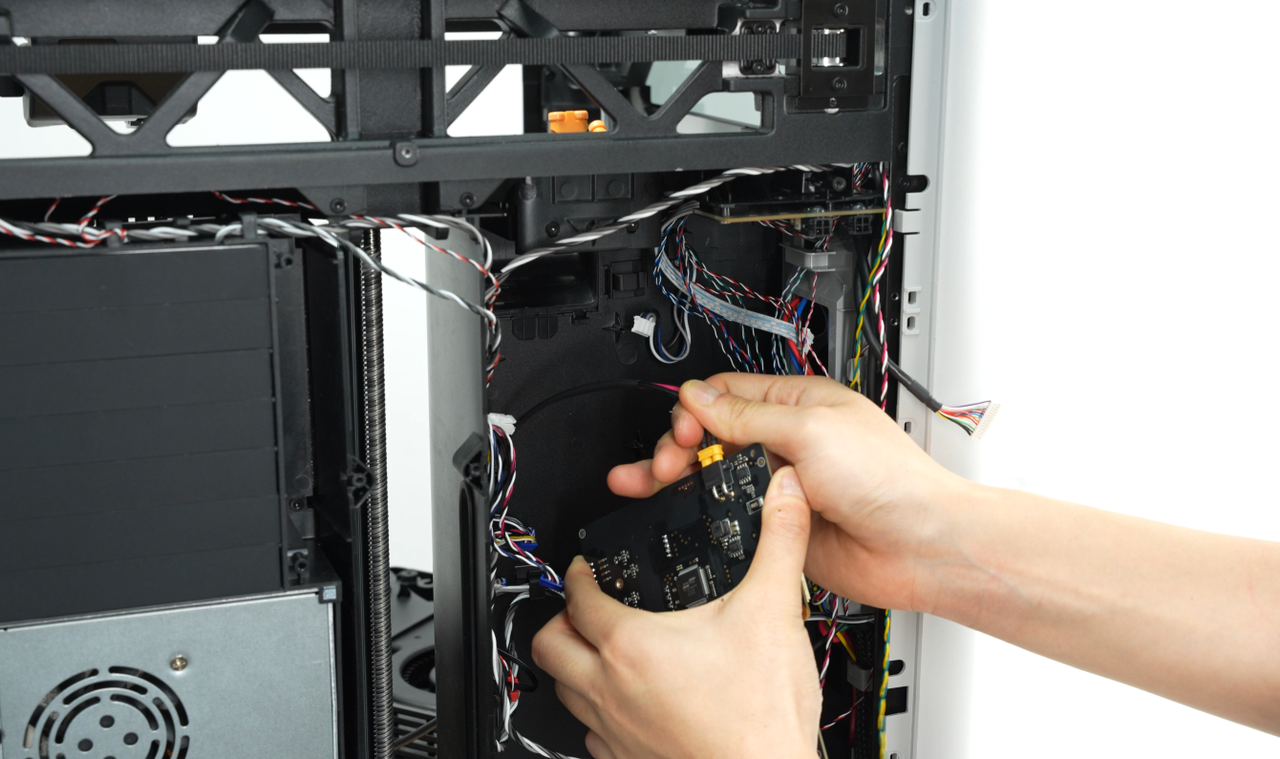

• Conectá el enchufe de energía en la parte trasera de la placa MC.

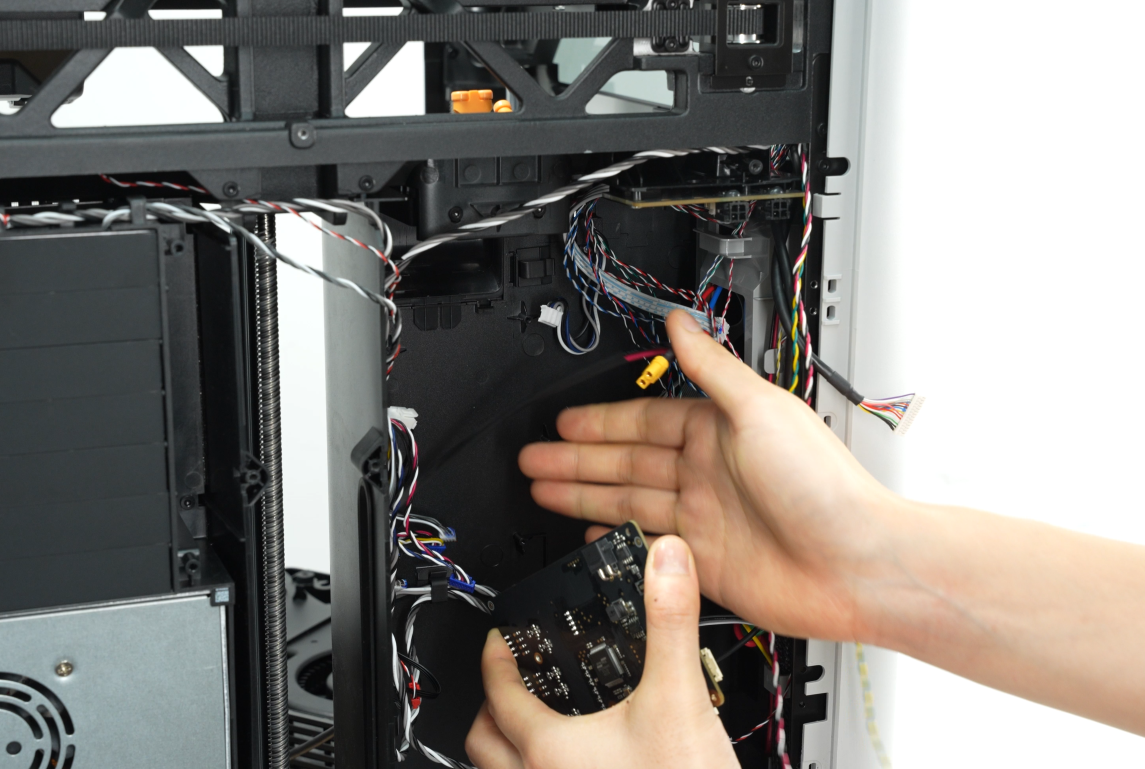

• Alineá la nueva placa MC con los agujeros chiquitos del interior y usá la llave Allen H1.5 para ajustar los cinco tornillos.

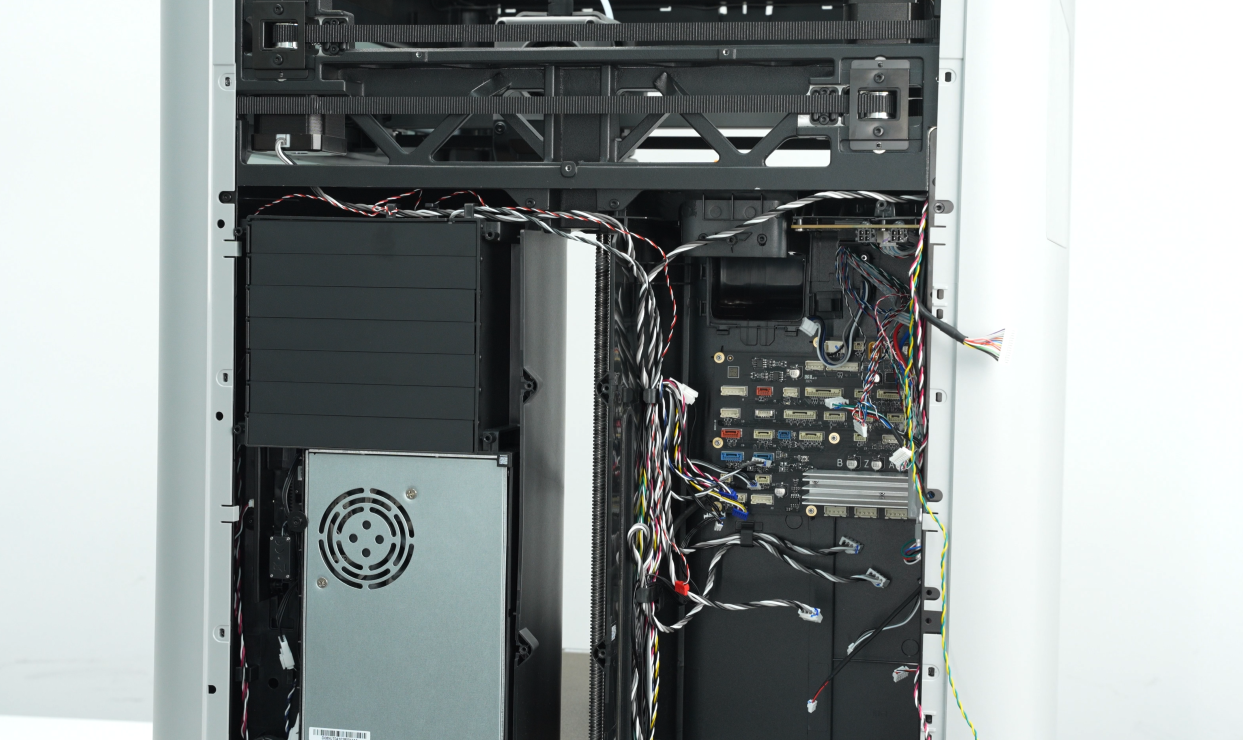

• Antes de ajustar, fijate bien que no haya ningún cable apretado contra la placa MC por arriba, abajo o los costados, así no tenés que desarmar todo de nuevo.
• Mirá el diagrama de abajo para volver a conectar los cables en orden y organizarlos.

Descripción de componentes y funciones:

• 1 Interfaz de 4 pines dentro de la cámara
• 2 Comunicación de la placa TH
• 3 Energía de la TH
• 4 Energía de la AP
• 5 Interfaz de 4 pines en la parte trasera
• 6 Filament buffer
• 7 Fuente de entrada de energía MC (atrás de la placa)
• 8 Comunicación Vortek (aplica a H2C; N/A para H2D)
• 9 NTC de la cámara
• 10 Comunicación AP
• 11 Ventilador auxiliar de enfriamiento de pieza
• 12 Placa AC
• 13 Ventilador de escape de la cámara
• 15 Sensor de efecto hall del vidrio superior o placa de protección láser
• 16 Sensor de efecto hall de la puerta frontal
• 17 Sensor de efecto hall del panel lateral izquierdo
• 18 Ventilador de enfriamiento de la placa MC
• 19 Sensor de efecto hall del panel lateral derecho
• 20 Motor de ventilación superior automática
• 21 Botón Start/Stop
• 22 Sensor de llama
• 23 Sensor de calibración de offset del nozzle
• 24 NTC de la cama y RGB
• 25 Servo de la aleta del filtro
• 26 Servo de escape activo de la cámara
• 27 NTC de la unidad de calefacción de la cámara
• 28 Ventilador de circulación de calor de la cámara
• 29 Botón de parada de emergencia y hall de detección de presencia de nozzle
• 30 Interfaz de bomba de aire integrada (vacío en versión sin láser)
• A Interfaz del motor A (Motor izquierdo mirando desde atrás)
• B Interfaz del motor B (Motor derecho mirando desde atrás)
• Z Interfaz del motor Z

Nota: La versión H2D sin láser tiene 5 zócalos disponibles, mientras que la versión con láser tiene 4. Para la H2C, es necesario volver a conectar el cable de comunicación Vortek en el zócalo N° 8.

El motor Z está montado en la base, mientras que los motores A y B están en el plano XY. Si no estás seguro de cuáles son, podés tirar suavemente de los cables para ver qué motor se mueve.

Paso 2: Instalar el conducto de purga

Fijate en la información correspondiente para completar la instalación del conducto de purga.

Paso 3: Instalar el panel trasero

Fijate en esta wiki para instalar el panel trasero de la impresora.

Paso 4: Nivelación de cama a alta temperatura

Después de cambiar la placa MC, para evitar cualquier problema, tenés que hacer una nivelación de cama a alta temperatura. Entrá en la pantalla a "Settings" > "Calibration" > "Print Calibration", marcá "High-temperature Bed Leveling" y dale a empezar.

Verificar que esté todo bien

Chequeá las luces indicadoras en la placa de control

Estado normal: La luz de la placa MC se queda prendida (arriba a la izquierda), parpadea lento (abajo a la izquierda) y parpadea rápido (derecha).

Antes de ajustar todos los tornillos, podés dejar la tapa sin poner (con mucho cuidado con la seguridad eléctrica y operando desenchufado). Prendé la impresora y fijate si las luces andan bien. Si está todo OK, ajustá los tornillos.

Conectá el cable de energía y verificá

Enchufá la impresora, prendela y desde la pantalla ejecutá el proceso de self-test del dispositivo. Si pasa el test, significa que la operación fue exitosa. Si no, revisá todas las conexiones de nuevo. Si el problema sigue, contactate con el soporte de Bambu Lab.

Notas finales

Esperamos que esta guía te haya servido. Si tenés dudas sobre el proceso, te recomendamos abrir un ticket técnico. Por favor incluí una foto o video del problema y cualquier información extra que ayude.
