Este artículo te explica cómo cambiar los tubos PTFE en las impresoras H2D y H2C.
Contenido de la página
- Tubo PTFE
- Cuándo reemplazarlo
- Herramientas y materiales necesarios
- Advertencia de seguridad
- Desconexión de los tubos PTFE
- Conexión de los tubos PTFE
- Notas finales
Nota: En esta página usamos la H2D como ejemplo. Los pasos para el reemplazo son exactamente iguales para la H2C.
Tubo PTFE

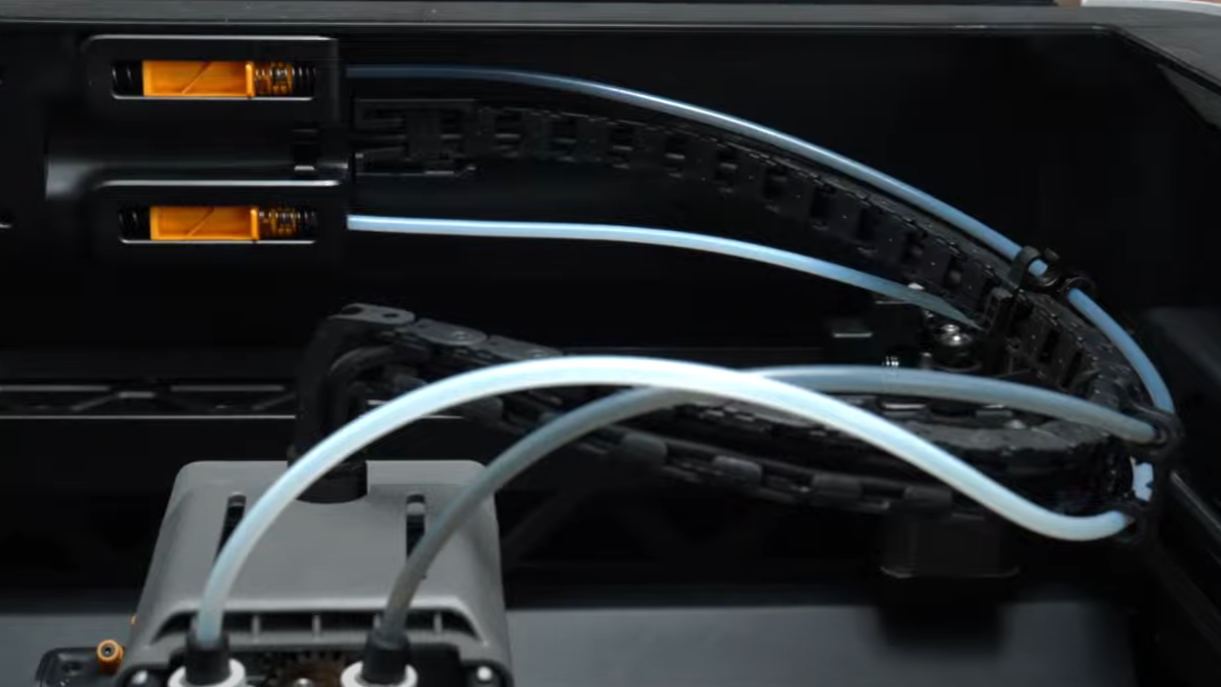

El tubo PTFE en la impresora H2D se usa para conectar el buffer al cabezal (tanto en las entradas del feeder izquierdo como del derecho). Ayuda a guiar y llevar el filamento desde el buffer hasta el cabezal para la extrusión durante el proceso de impresión.
Tené en cuenta que los tubos PTFE son consumibles y corren riesgo de desgaste, ya que pueden rozar contra el filamento con el tiempo. Te recomendamos que revises si los tubos PTFE están gastados durante el mantenimiento de la impresora.

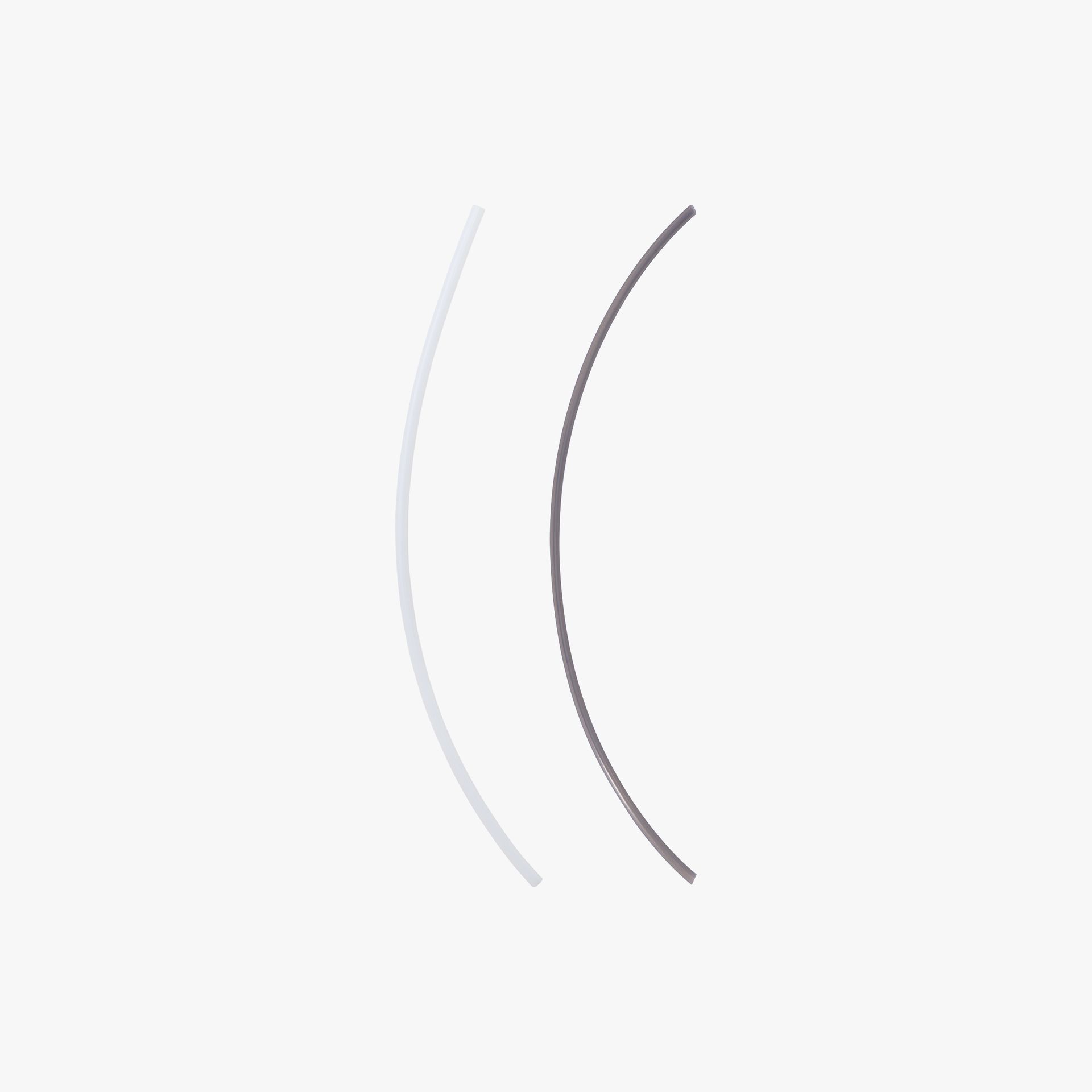

- Tubo PTFE blanco: 610 mm
- Tubo PTFE negro: 590 mm
Cuándo reemplazarlo
- Cuando los tubos PTFE estén gastados.
Herramientas y materiales necesarios
- Tubos PTFE nuevos.
Podés comprarlos en nuestra tienda acá: Tubo PTFE para impresora H2D.
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental que apagues la impresora antes de hacer cualquier laburo de mantenimiento, incluyendo tareas en la parte electrónica y los cables del cabezal. Si hacés estas cosas con la impresora prendida, podés causar un cortocircuito, lo que provocaría daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la solución de problemas, es posible que tengas que desarmar piezas, incluyendo el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede dañar la electrónica de la impresora y generar problemas adicionales.
Por lo tanto, es clave que apagues la impresora y la desconectes de la corriente antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los componentes electrónicos, garantizando un mantenimiento seguro y efectivo. Si tenés dudas sobre cómo seguir esta guía, te recomendamos mandar un ticket técnico sobre tu problema y vamos a hacer lo posible para responderte rápido y darte la mano que necesites.
Desconexión de los tubos PTFE

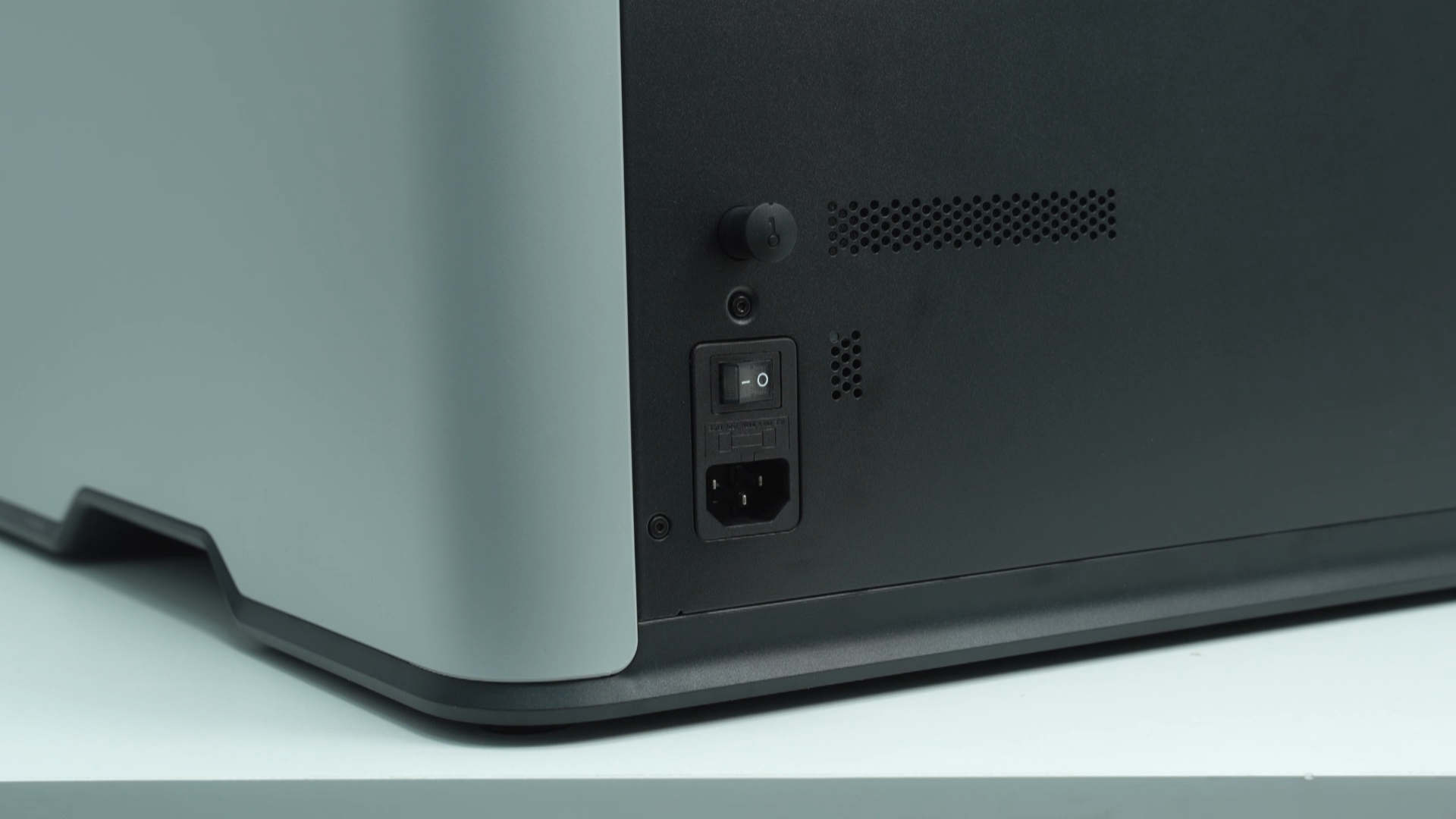

Paso 1: Apagá la impresora y sacá el tubo PTFE externo
Presioná el anillo exterior negro del conector neumático, después desbloqueá y tirá del tubo PTFE para sacarlo.
Paso 2: Desconectá los tubos PTFE dentro de la cámara

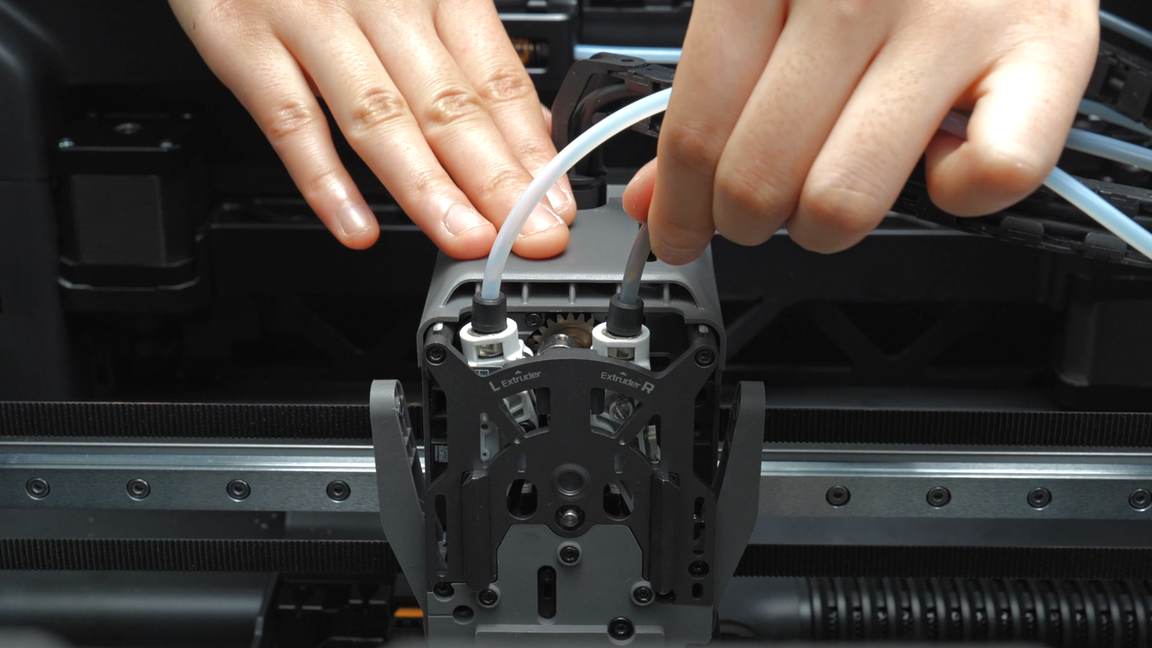

Presioná el anillo exterior negro para desbloquear los dos conectores que están arriba del extruder.

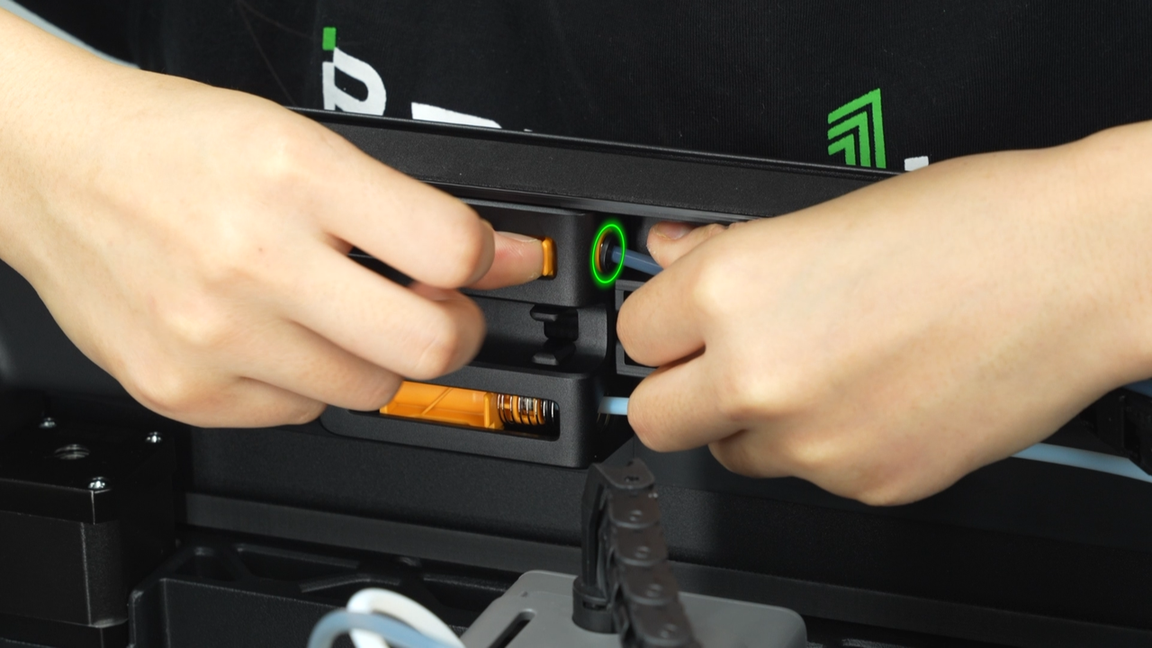

Presioná el anillo exterior negro para desbloquear los dos conectores en los extremos superior e inferior del buffer. El conector del buffer se puede empujar hacia la derecha para que sea más fácil de destrabar.

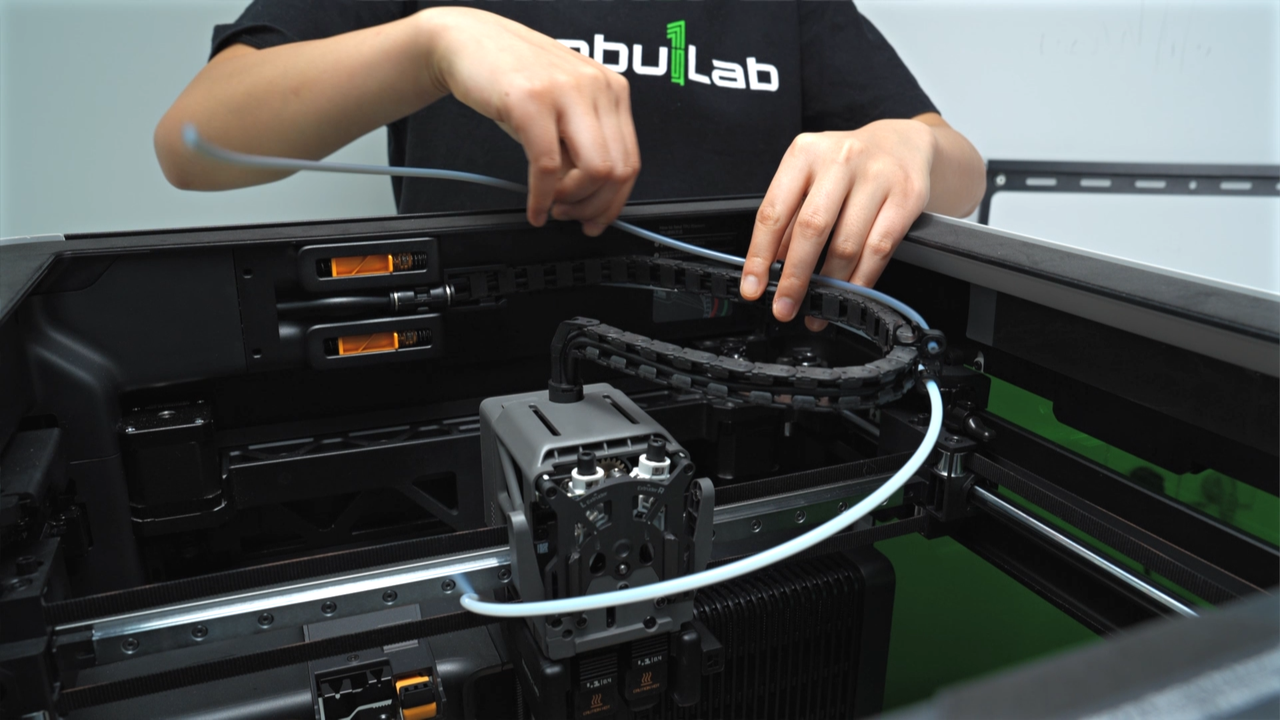

Tirá de los dos tubos PTFE hacia afuera, tanto el de la izquierda como el de la derecha.
Conexión de los tubos PTFE

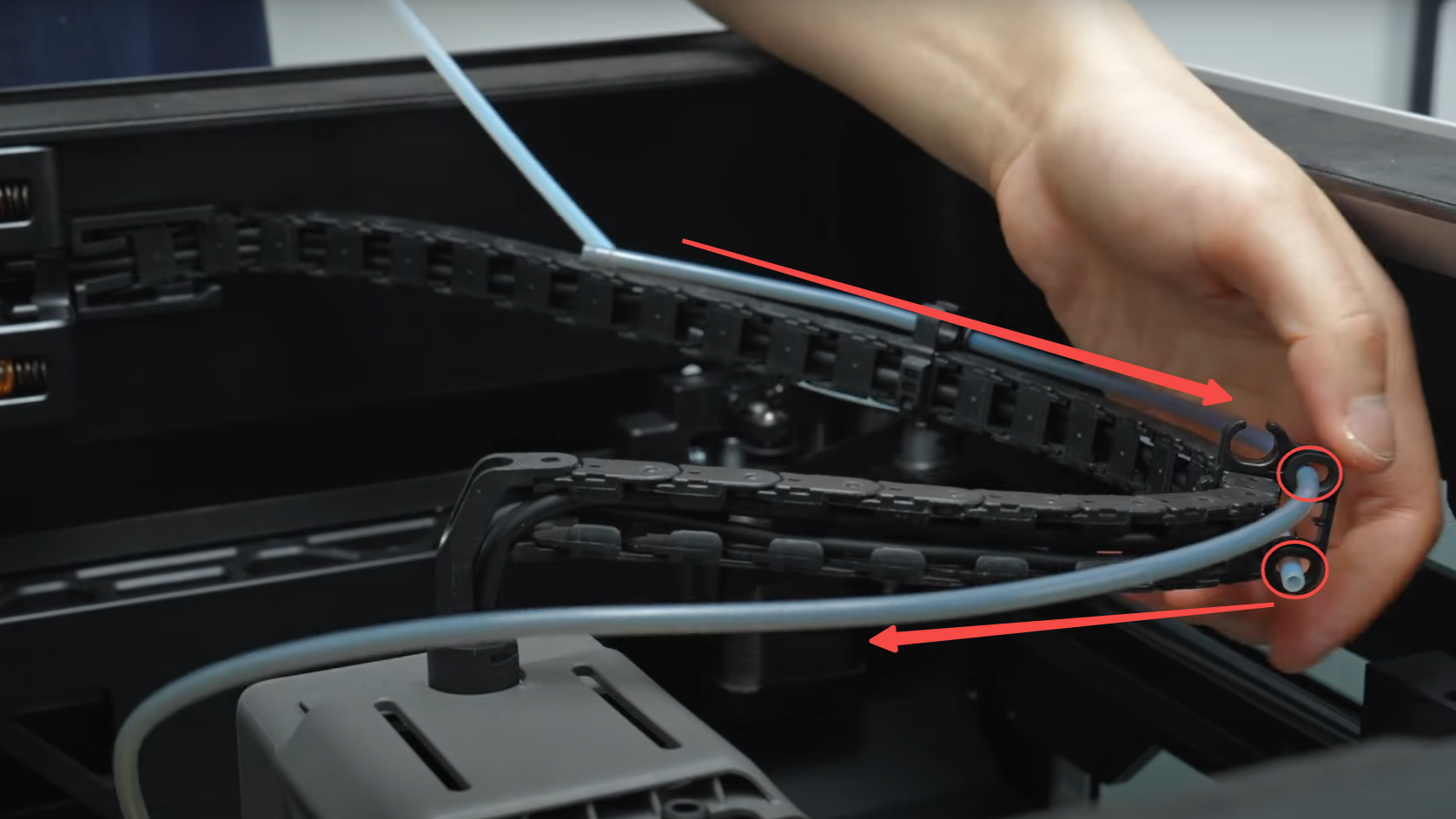

Pasá los dos tubos PTFE por los agujeros al costado de la hebilla de la cadena de cables.

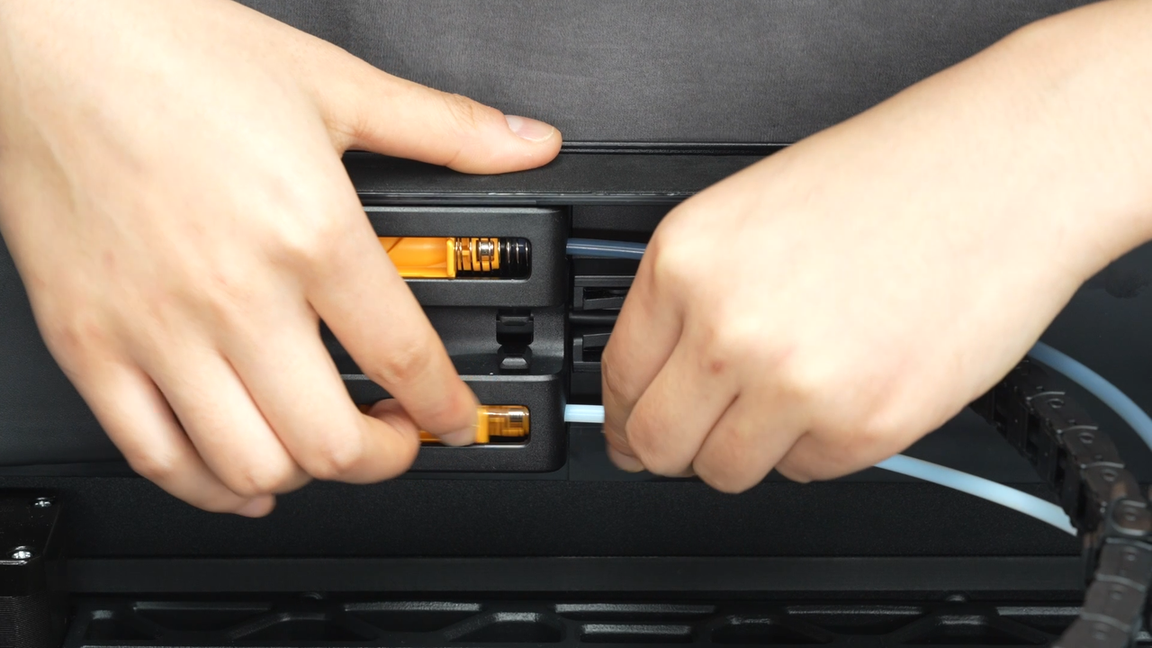

Insertá los tubos PTFE en los dos conectores neumáticos de un lado del buffer.

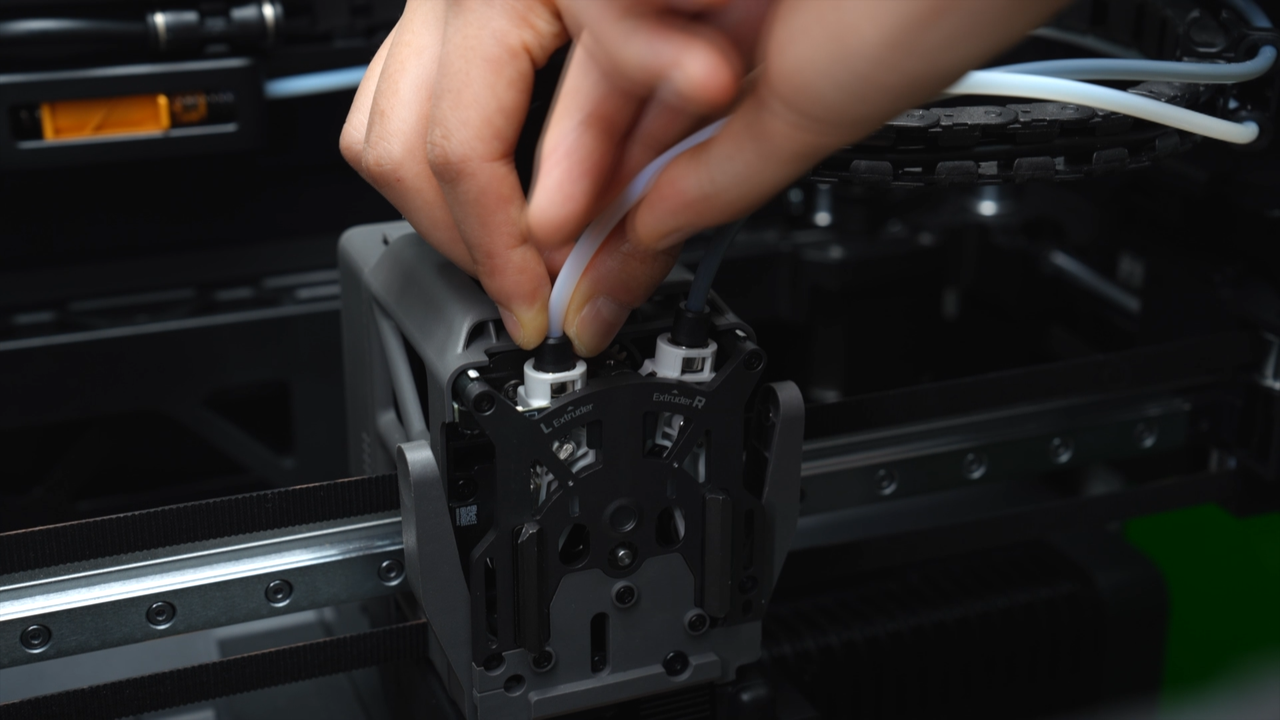

Después, insertá el otro extremo del tubo PTFE en los dos conectores neumáticos que están arriba del extruder.
Fijate que el tubo PTFE que pasa por arriba de la cadena de cables tiene que ir conectado al extruder derecho, y el tubo PTFE que pasa por abajo tiene que ir al extruder izquierdo.
Notas finales
Esperamos que esta guía detallada te haya servido y te haya resultado informativa.
Si esta guía no soluciona tu problema, por favor mandá un ticket técnico; vamos a responder tus dudas y darte asistencia.
Si tenés alguna sugerencia o comentario sobre esta Wiki, por favor dejá un mensaje en la sección de comentarios. ¡Gracias por tu apoyo y atención!
