Aprendé cómo reemplazar la unidad de la llave de seguridad de encendido de la serie H2.
Nota: Esta página usa la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente iguales para la H2S y la H2C.

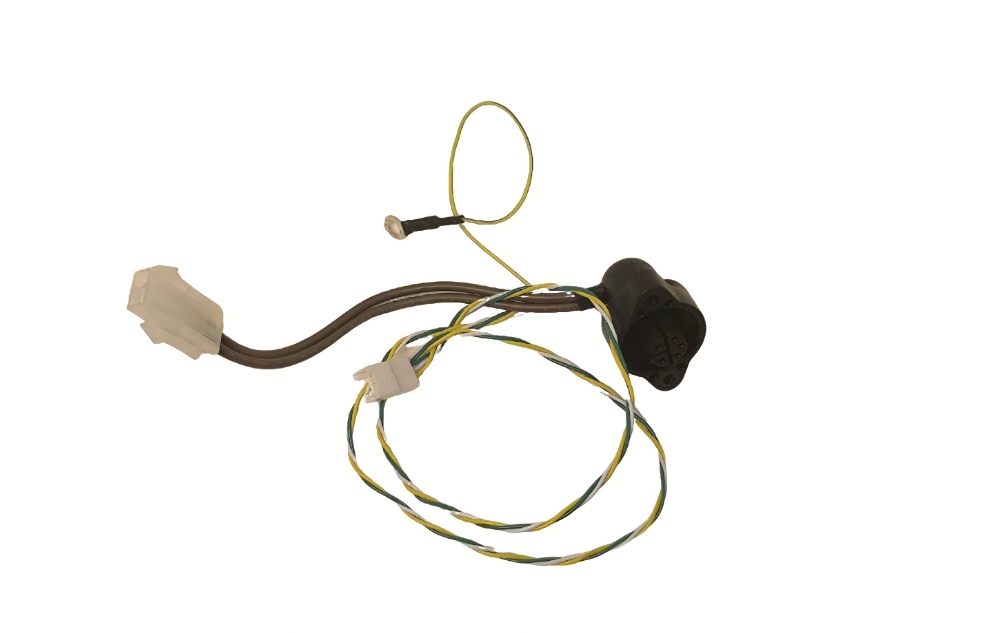

Unidad de la llave de seguridad de encendido
Algunas unidades no incluyen cable a tierra. Podés saltarte el paso de conectar el cable a tierra durante la instalación o la extracción. Ambas versiones de la llave de seguridad son idénticas en su función principal de seguridad.
Los repuestos para la unidad de la llave de seguridad incluyen lo siguiente:
- Base de la llave de seguridad * 1
- Llave de seguridad * 1
- Tornillos (usados para fijar la base) * 2
Cuándo usarlo
Cuando la unidad de la llave de seguridad esté dañada.
Herramientas y materiales necesarios
- Nueva unidad de llave de seguridad
- Llave Allen H2.0
Especificaciones y cantidades de los tornillos involucrados en el reemplazo de la unidad de la llave de seguridad de la H2D (se recomienda guardar bien los tornillos que saques para no perderlos):

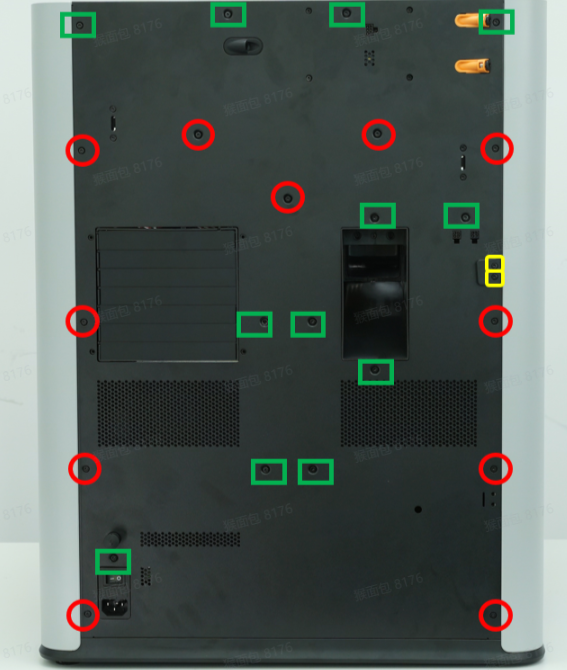

- BT3x8: Para fijar el panel trasero (marcado con un cuadrado verde), el conducto de purga y el enchufe (14 unidades en total).
- ST3x8: Para fijar el panel trasero (marcado con un círculo rojo) y el enchufe (12 unidades en total).
- ST3x12: Para fijar el soporte del porta-bobinas (marcado con un cuadrado amarillo) (2 unidades).
- BT2.3x7: Para fijar la base de la llave de seguridad (2 unidades).
Aviso de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de realizar cualquier tarea de mantenimiento, incluyendo trabajos en la electrónica y en los cables del tool head. Hacer estas tareas con la impresora encendida puede causar un cortocircuito, provocando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la resolución de problemas, es posible que tengas que desarmar partes, incluyendo el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede dañar la electrónica de la impresora y generar problemas adicionales.
Por eso, es clave apagar la impresora y desenchufarla de la corriente antes de cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica, garantizando un mantenimiento seguro y efectivo. Si tenés dudas sobre cómo seguir esta guía, te recomendamos mandar un ticket técnico sobre tu problema y haremos lo posible para responder rápido y darte la ayuda que necesites.
Cómo sacar la unidad de la llave de seguridad de encendido
Paso 1: Sacá la llave de seguridad
Desenchufá la llave de seguridad de la impresora.
Paso 2: Sacá el panel trasero y el conducto de purga
Podés fijarte en esta Wiki las instrucciones para sacar el panel trasero y el conducto de purga: Reemplazo del conducto de purga de la H2D.
Paso 3: Sacá el cable a tierra

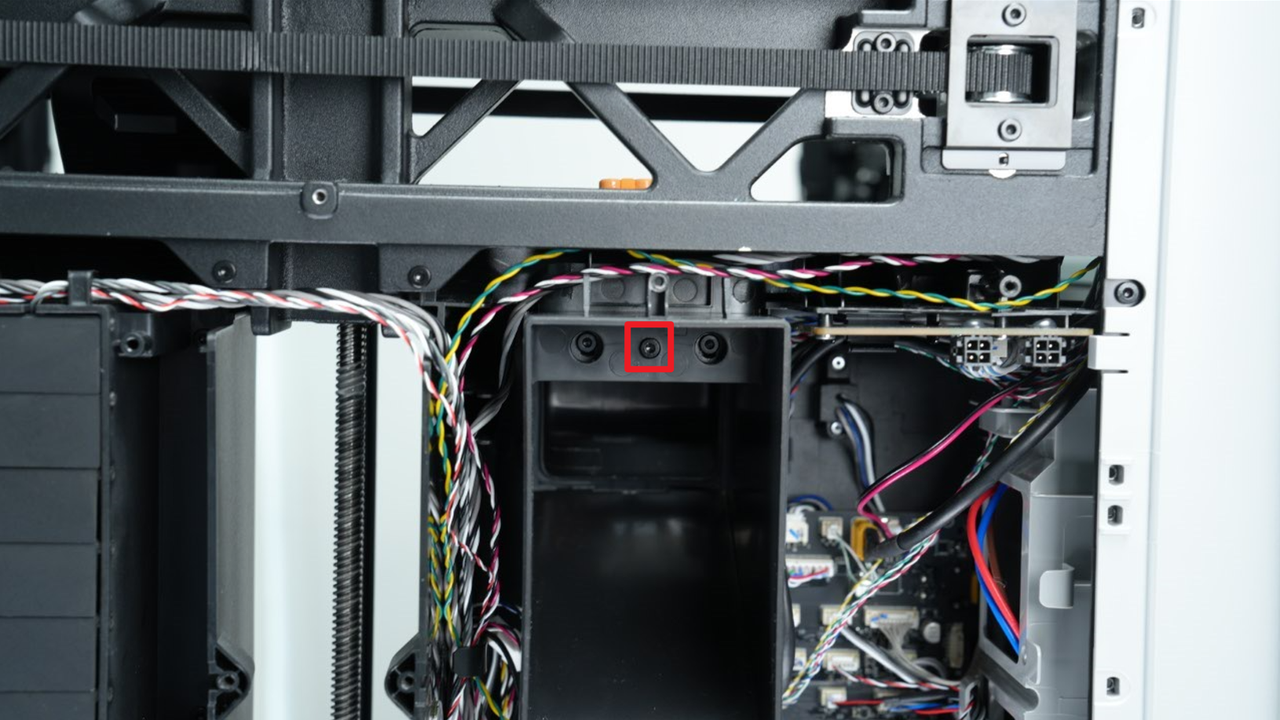

Destornillá el tornillo indicado para soltar el cable a tierra del conjunto del interruptor y el cable a tierra del conjunto de la llave de seguridad.
Paso 4: Sacá el enchufe
Como el cable está bloqueado por el enchufe, solo necesitás sacar el enchufe para facilitar la extracción del cable. Para que sea más fácil volver a armarlo, solo hace falta sacar el enchufe sin desconectar su conector.

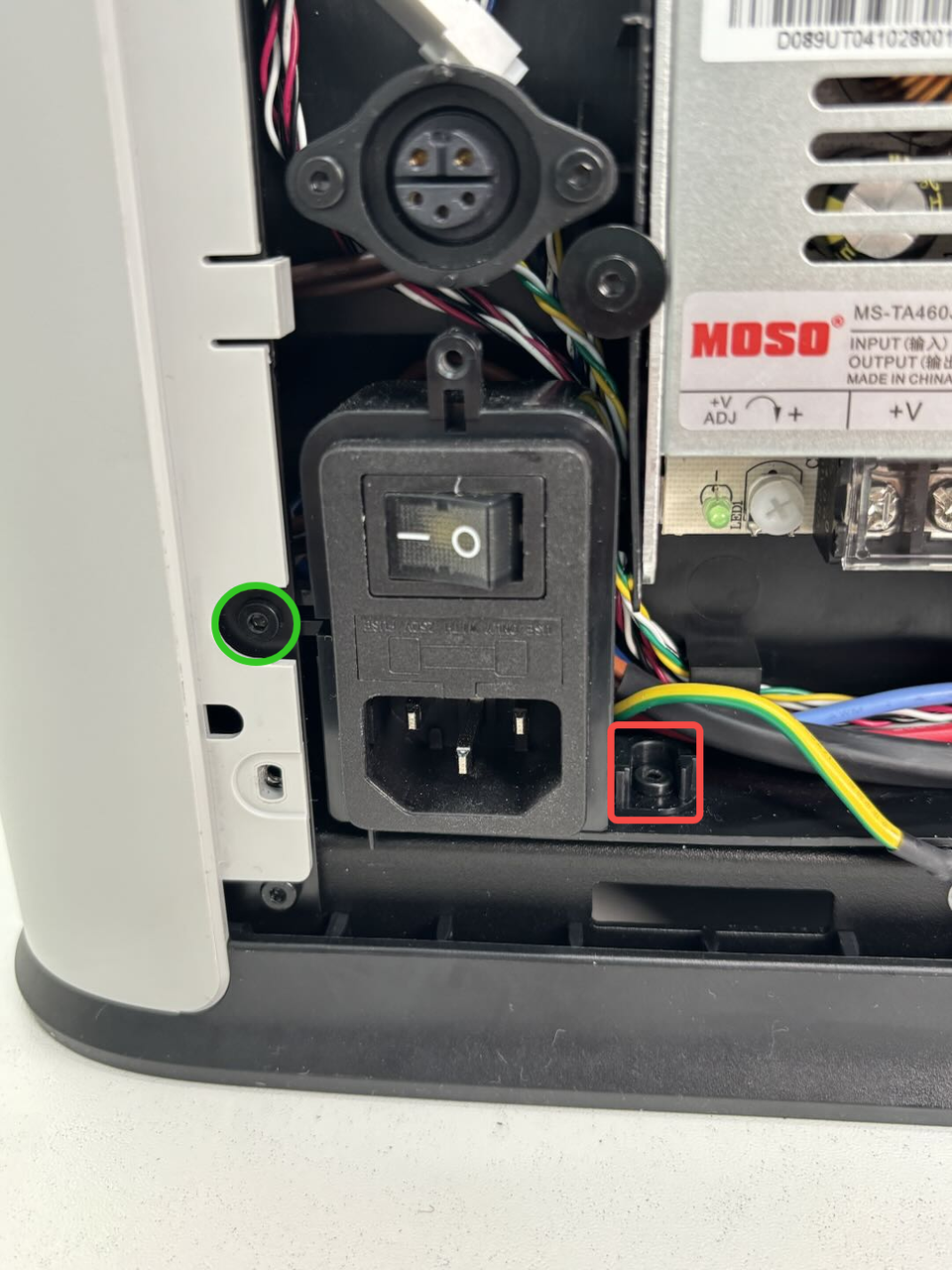

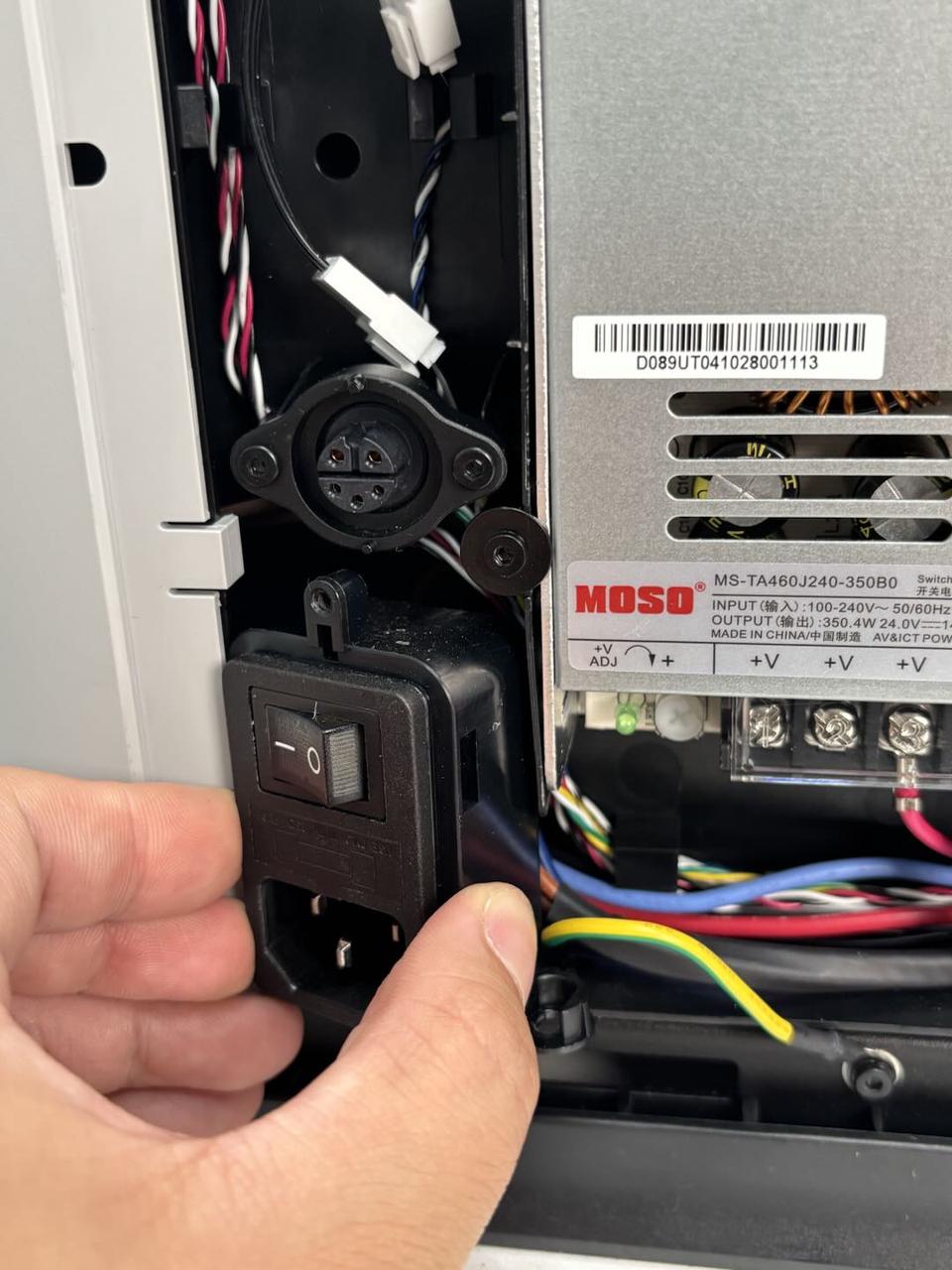

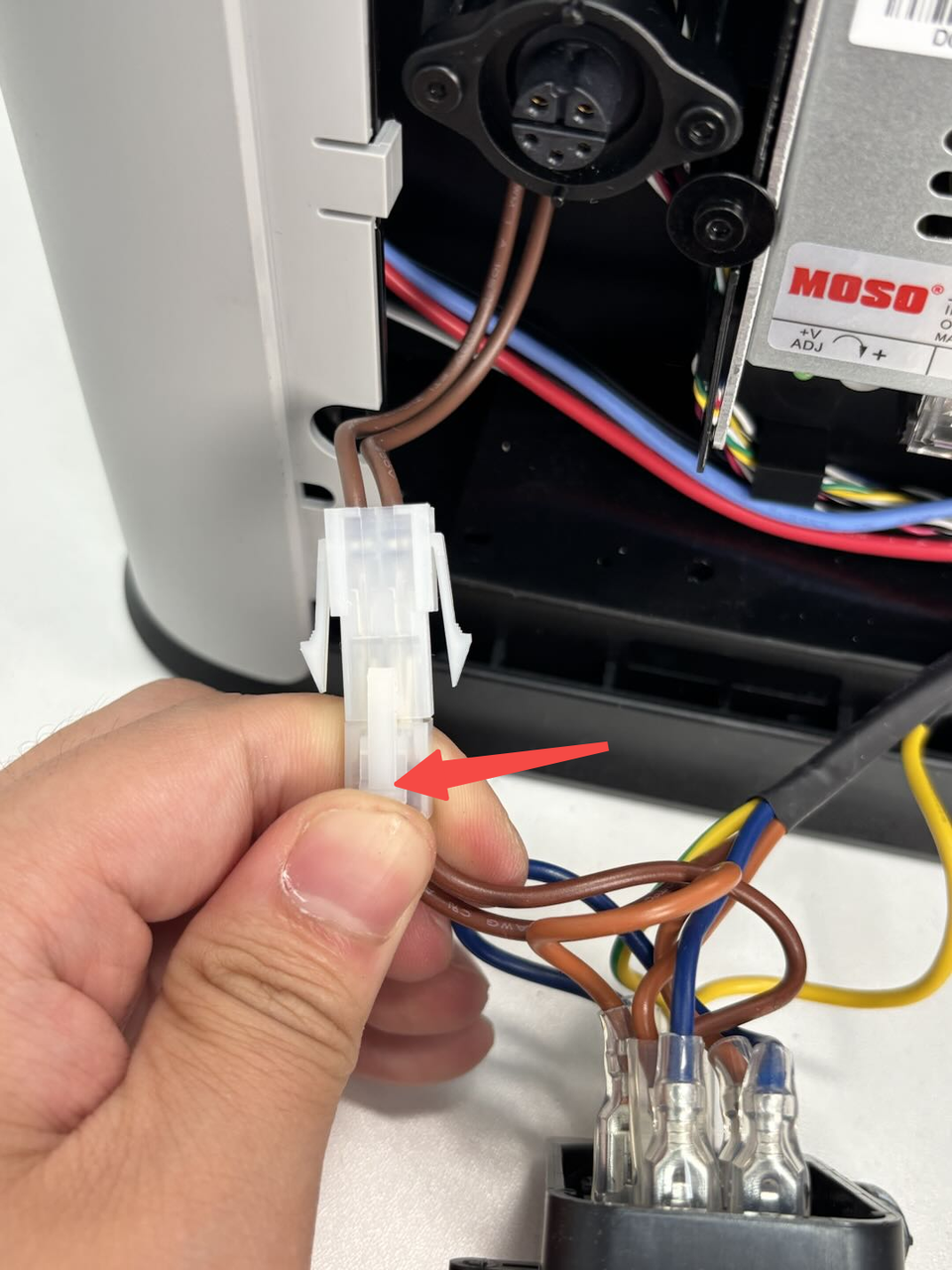

Usá una llave Allen H2.0 para aflojar los 2 tornillos de fijación del enchufe (cuadrado rojo: ST3x8; círculo verde: BT3x8). Incliná el enchufe y sacalo del revestimiento interno, luego presioná el clip para desconectarlo de la base de la llave de seguridad.
Paso 5: Sacá la base de la llave de seguridad

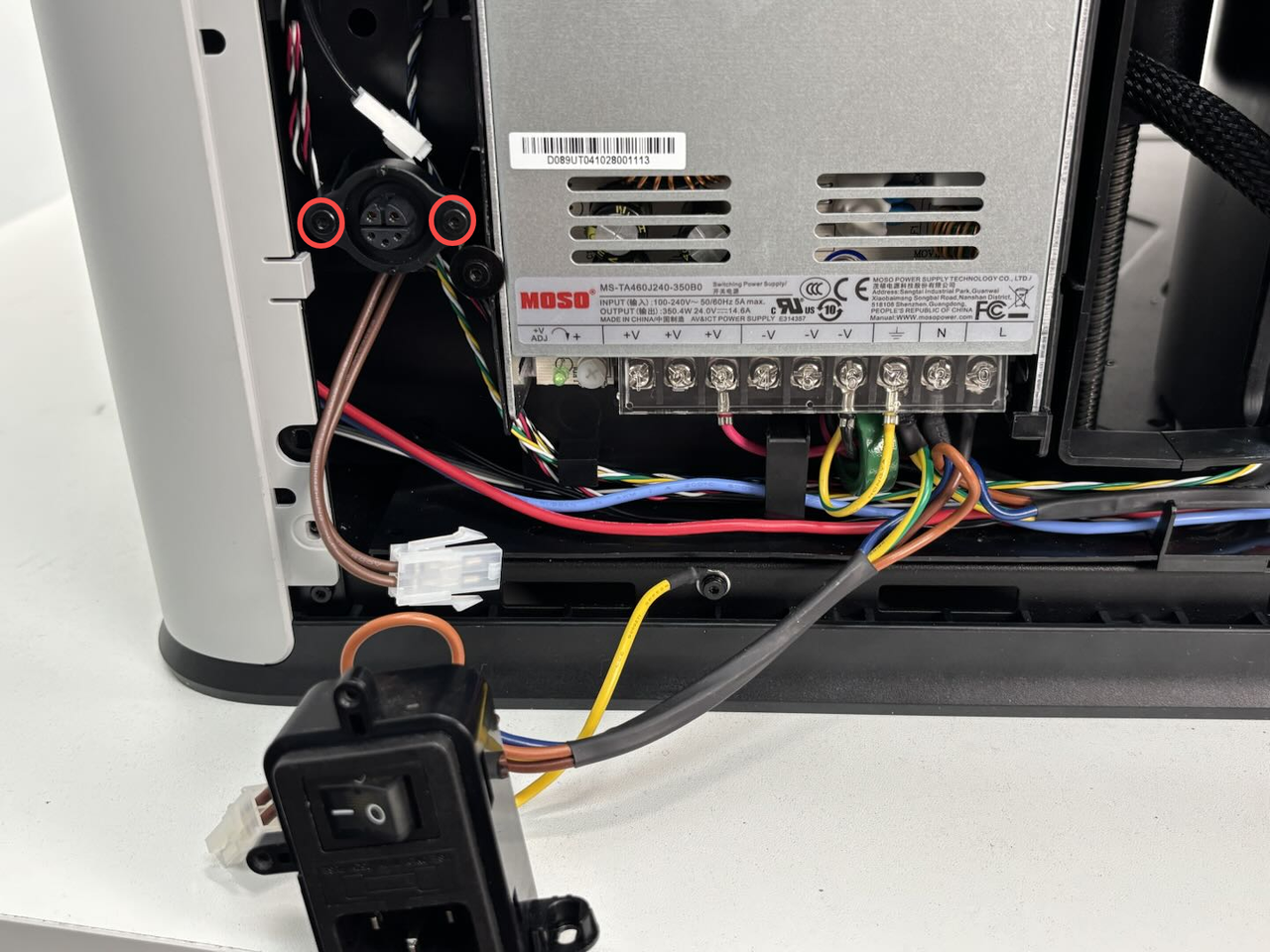

Usá una llave Allen H2.0 para sacar los 2 tornillos de fijación y luego retirá la base. Despegá la cinta del costado y retirá el cable. Desconectá la base del cable adaptador de la placa MC (colores del cable: amarillo, verde y blanco) y sacá el cable de las guías.
Cómo instalar la unidad de la llave de seguridad de encendido
Paso 1: Instalá la base de la llave de seguridad
Insertá los conectores de la base en los clips de cables en secuencia y conectala al cable adaptador de la placa MC. Alineá la base con los agujeros de los tornillos, apretá los 2 tornillos de fijación con la llave Allen H2.0 y asegurá el cable al revestimiento con la cinta original.
Paso 2: Instalá el enchufe
Volvé a conectar el enchufe a la base de la llave de seguridad. Incliná el enchufe e insertalo (el agujero del tornillo de la izquierda debe quedar detrás del poste). Usá la llave Allen H2.0 para apretar los 2 tornillos de fijación (cuadrado rojo: ST3x8; círculo verde: BT3x8).
Paso 3: Instalá el cable a tierra
Atornillá suavemente el tornillo en sentido horario, después ajustá la dirección de los dos cables a tierra para que miren hacia arriba y finalmente apretá el tornillo por completo.
Paso 4: Instalá el panel trasero y el conducto de purga
Podés consultar la siguiente Wiki para instalar el panel trasero y el conducto de purga: Reemplazo del conducto de purga de la H2D.
Paso 5: Instalá la llave de seguridad
Volvé a enchufar la llave de seguridad en la impresora.
Verificá el funcionamiento
Prendé la impresora y fijate si arranca normalmente.
Notas finales
Esperamos que esta guía detallada te haya sido de ayuda e información.
Si esta guía no resuelve tu problema, por favor mandá un ticket técnico; vamos a responder tus preguntas y darte asistencia.
Si tenés alguna sugerencia o comentario sobre esta Wiki, por favor dejanos un mensaje en el área de comentarios. ¡Gracias por el aguante!
