Este artículo explica cómo reemplazar la palanca y la cuchilla del cortador de filamento H2D/H2C.
CONTENIDO DE LA PÁGINA
- Palanca y cuchilla del cortador de filamento
- Cuándo hacerlo
- Herramientas y materiales necesarios
- Aviso de seguridad
- Reemplazo de la palanca y cuchilla del cortador derecho
- Reemplazo de la palanca y cuchilla del cortador izquierdo
- Verificación del funcionamiento
- Notas finales
Palanca y cuchilla del cortador de filamento
El cabezal de herramientas H2D viene equipado con un cortador de cada lado (izquierdo y derecho). Fijate que las manijas del cortador y los resortes de torsión para los cortadores izquierdo y derecho son distintos. Por favor, prestá atención a la diferencia cuando desarmes o reemplaces las piezas.
Los repuestos para el cortador izquierdo incluyen:
- Palanca del cortador izquierdo * 1
- Resorte de torsión * 1
- Tornillo * 1
Los repuestos para el cortador derecho incluyen:
- Palanca del cortador derecho * 1
- Resorte de torsión * 1
- Tornillo * 1
Los repuestos para la cuchilla del cortador incluyen:
- Cuchilla del cortador (universal para izquierda y derecha) * 3
Cuándo hacerlo
- La cuchilla del cortador está gastada.
- La palanca del cortador está dañada.
Herramientas y materiales necesarios
- Palanca o cuchilla del cortador nueva (reemplazala según necesites).
- Llave Allen H2.0.
Aviso de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de hacer cualquier laburo de mantenimiento, incluyendo tareas en la electrónica o en los cables del cabezal. Trabajar con la impresora prendida puede causar un cortocircuito, provocando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la resolución de problemas, es posible que tengas que desarmar piezas, incluyendo el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede dañar la electrónica de la impresora y generar problemas adicionales.
Por lo tanto, es clave apagar la impresora y desenchufarla de la corriente antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica, garantizando un mantenimiento seguro y eficaz. Si tenés dudas sobre cómo seguir esta guía, te recomendamos abrir un ticket de soporte técnico sobre tu problema; vamos a hacer lo posible para responderte rápido y darte la ayuda que necesites.
Reemplazo de la palanca y cuchilla del cortador derecho

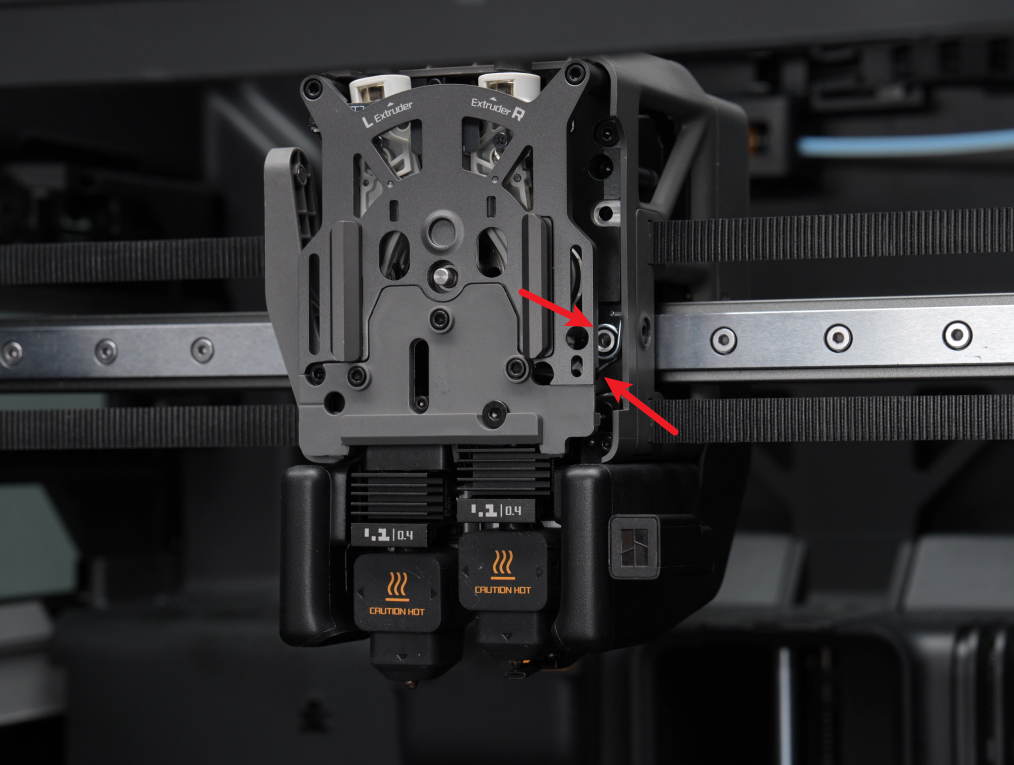

Usá una llave Allen H2.0 para sacar el tornillo de fijación del cortador derecho. Retirá el cortador y el resorte de torsión juntos del extruder, y después sacá la cuchilla de la palanca del cortador.

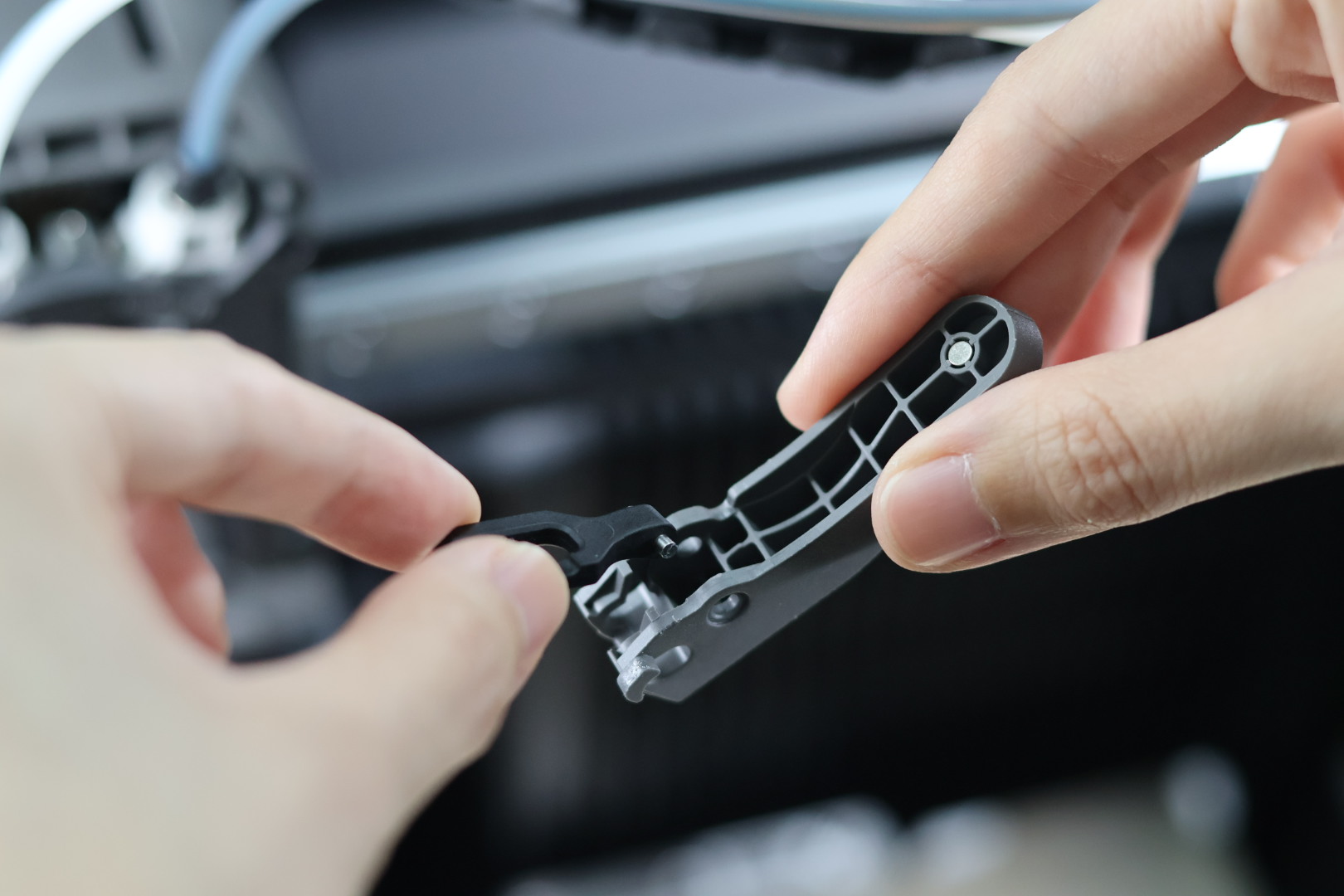

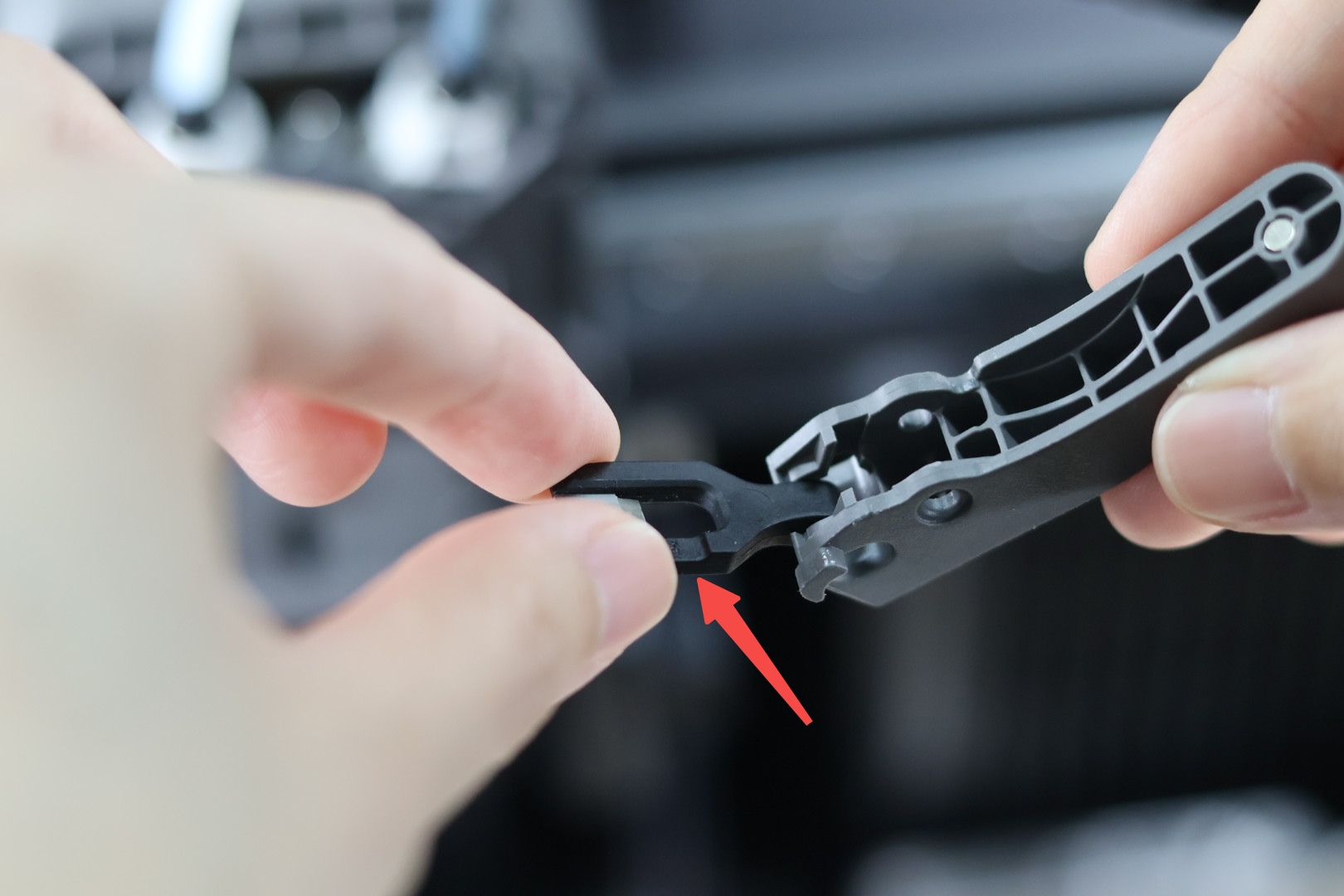

Sacá la palanca del cortador y reemplazá la cuchilla gastada. Cuando instales la cuchilla nueva, asegurate de que el lado con la muesca de la cuchilla mire hacia arriba, y después insertala en la ranura de la palanca.

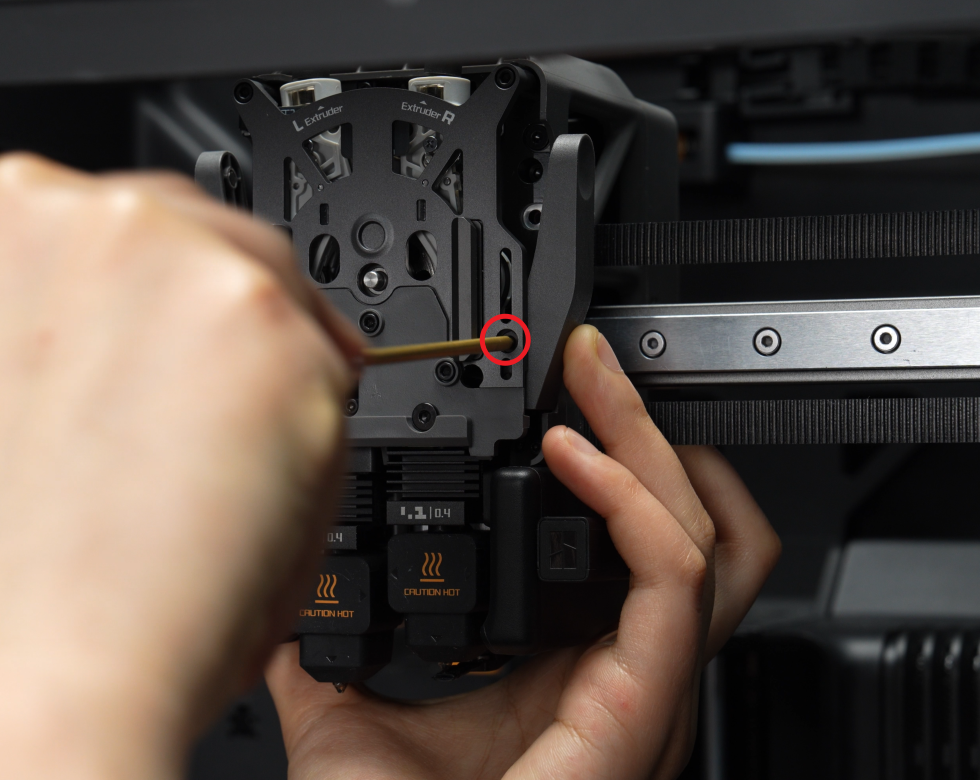

Colocá el resorte de torsión sobre el cilindro, asegurándote de que un extremo del resorte entre en el agujerito. Después, insertá la palanca del cortador derecho y la cuchilla juntas en el extruder. Sostené la palanca para evitar que se suelte y ajustá el tornillo con la llave Allen H2.0.

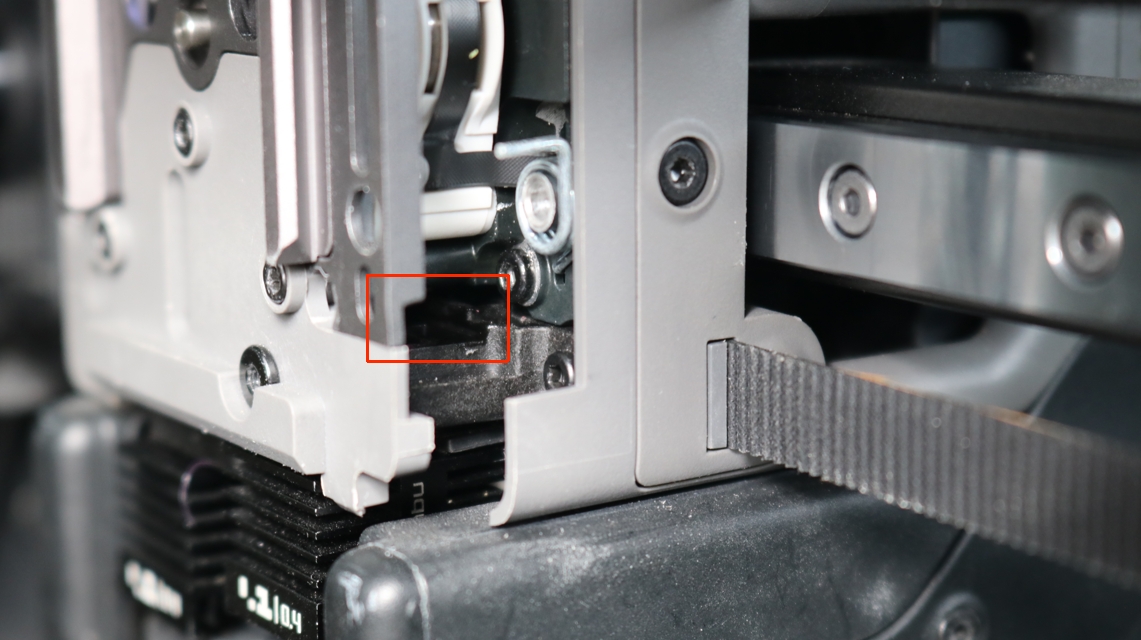

Insertá el cortador junto con la palanca en la ranura, presionando despacio desde la parte de abajo de la palanca, y después instalá los tornillos para asegurarte de que la palanca no salte.
Reemplazo de la palanca y cuchilla del cortador izquierdo
Antes de reemplazar el cortador izquierdo, asegurate de que el hotend esté cambiado al hotend izquierdo.

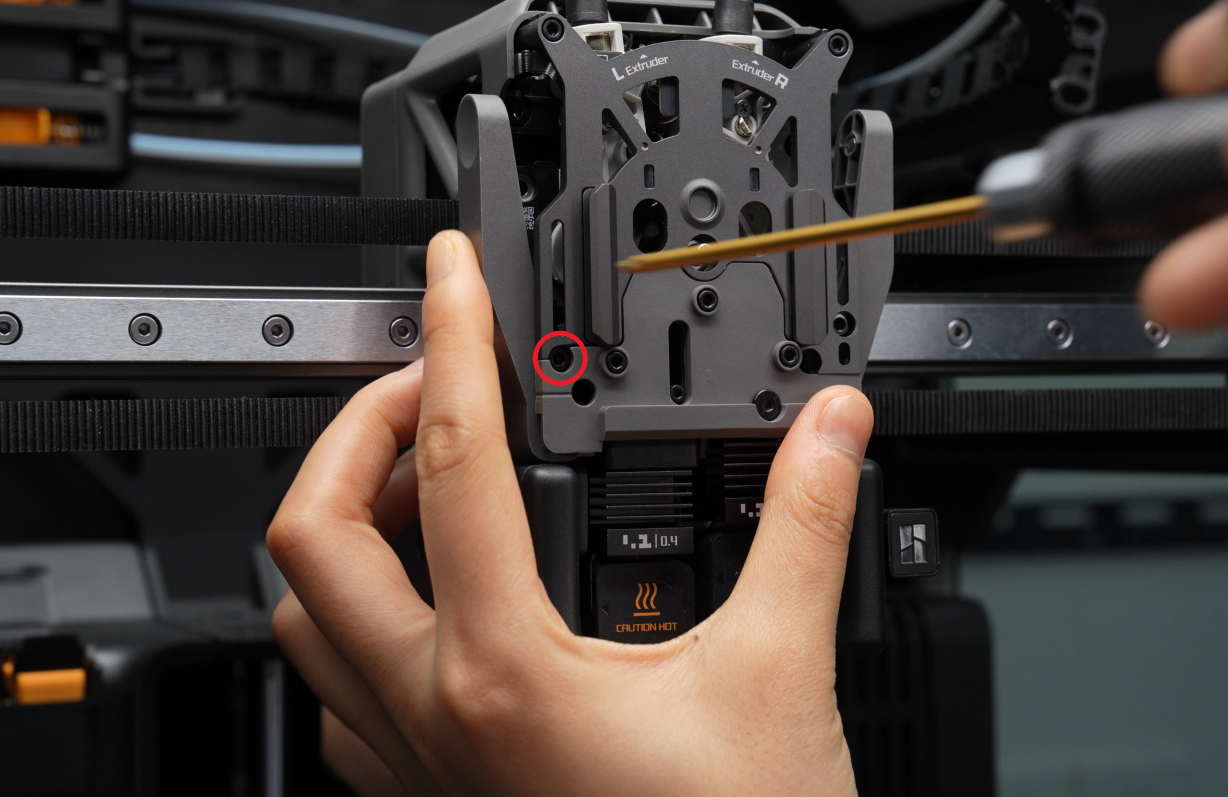

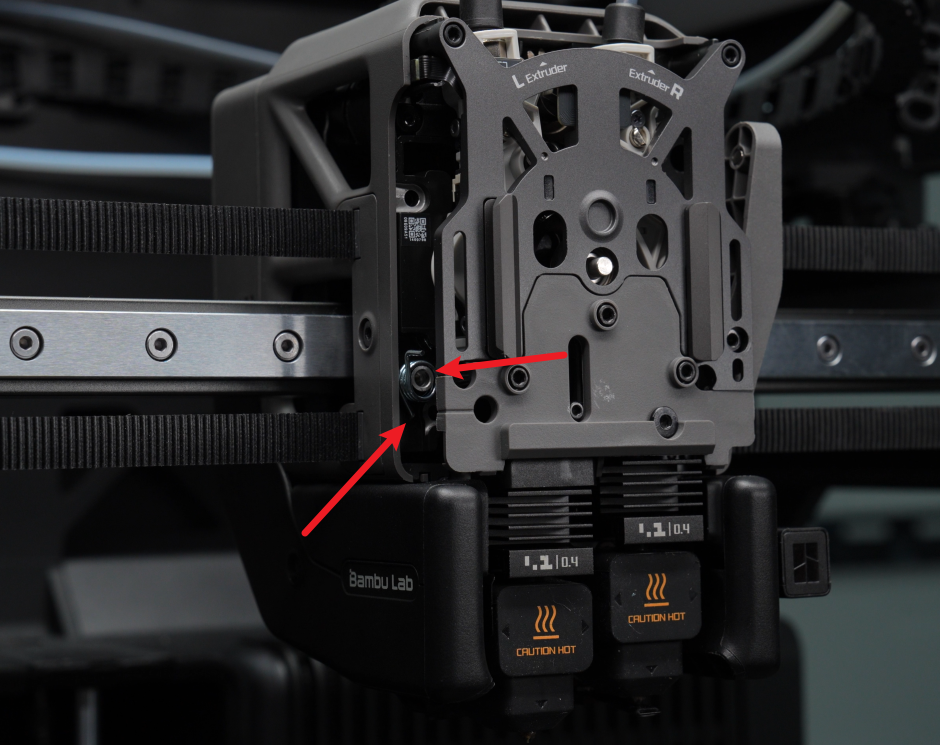

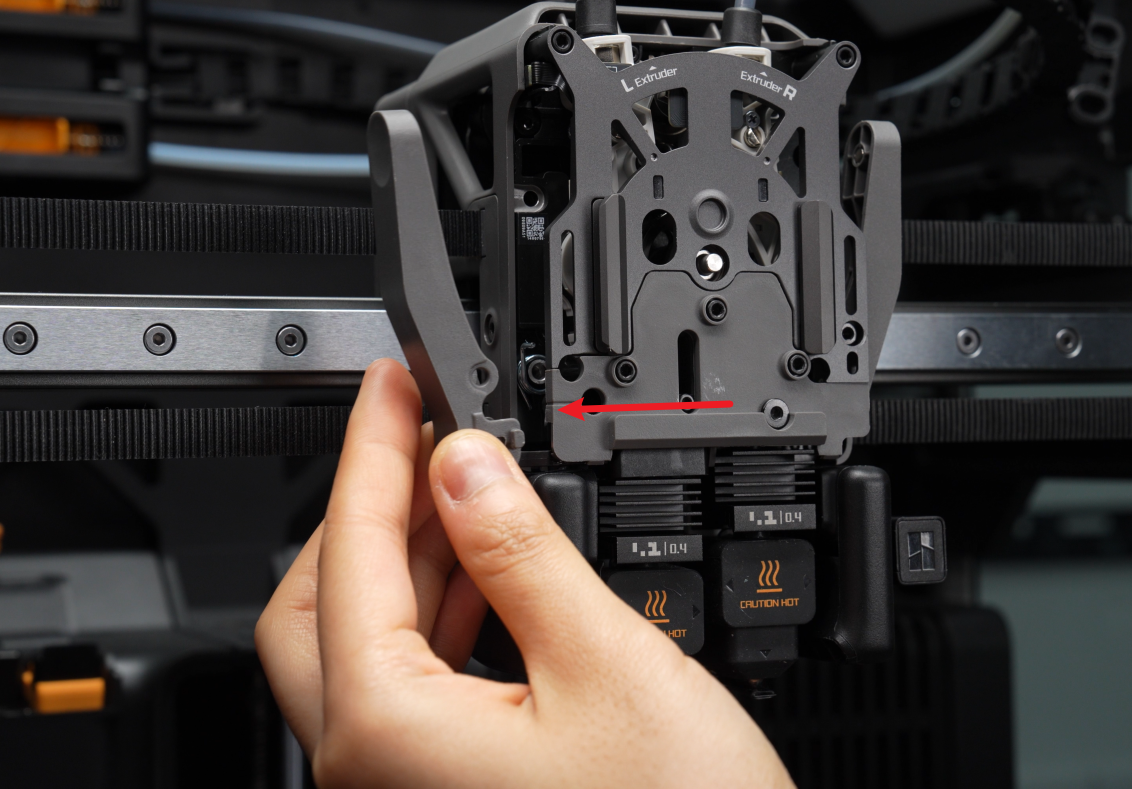

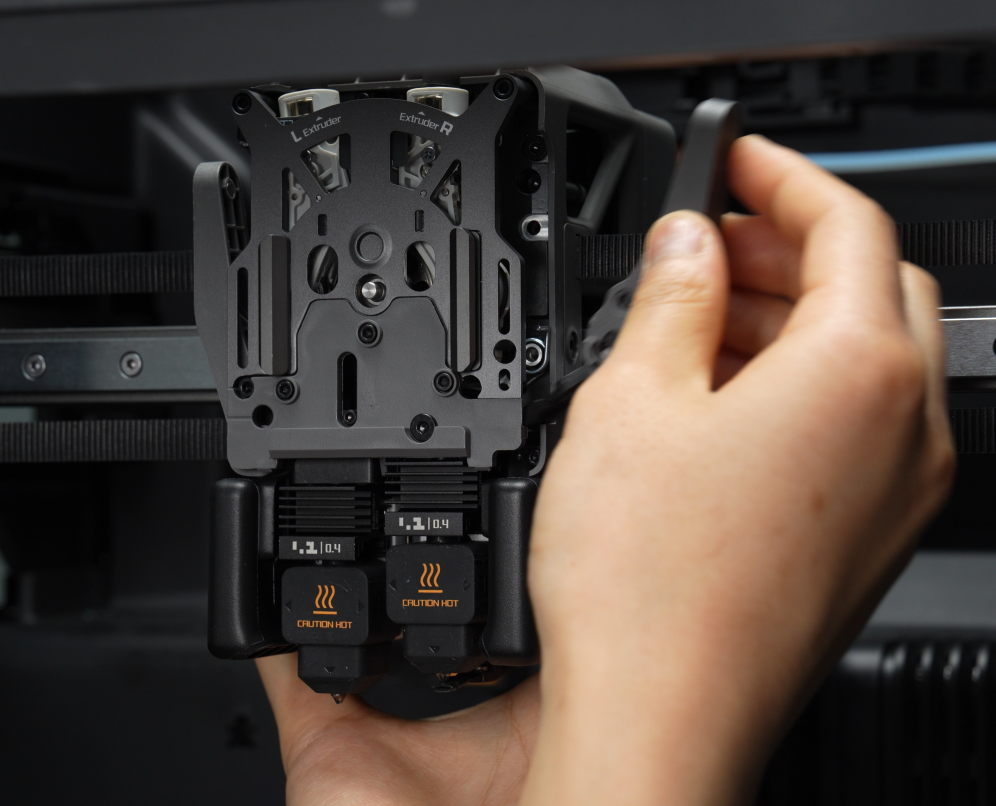

Usá una llave Allen H2.0 para sacar el tornillo de fijación. Tirá de la manija del cortador izquierdo para sacarla del extruder, y después retirá la cuchilla de la palanca.

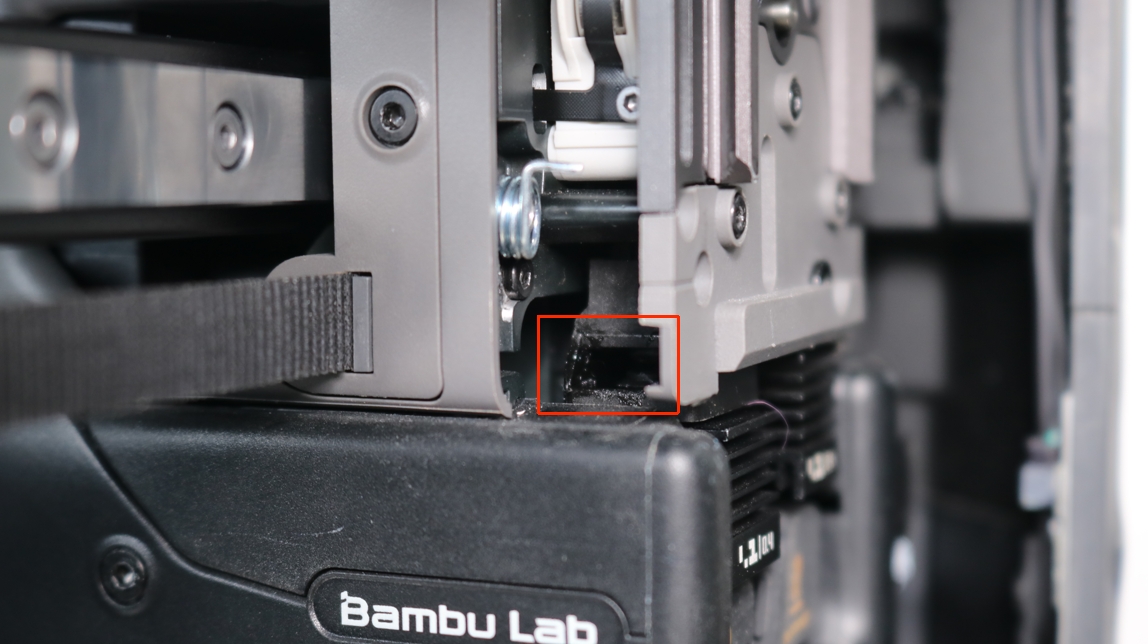

Insertá la cuchilla en la palanca del cortador. Colocá el resorte de torsión sobre el cilindro, asegurándote de que un extremo entre en el agujerito. Después, insertá la palanca del cortador izquierdo y la cuchilla juntas en el extruder. Sostené la palanca para que no se suelte y ajustá el tornillo usando la llave Allen H2.0.
Verificación del funcionamiento
Asegurate de que el cortador no esté flojo, que rebote con suavidad y que pueda cortar el filamento correctamente.
Notas finales
Esperamos que esta guía detallada te haya resultado útil e informativa.
Si esta guía no resuelve tu problema, por favor abrí un ticket de soporte técnico; vamos a responder tus dudas y darte una mano. Si tenés sugerencias o comentarios sobre esta Wiki, por favor dejá un mensaje en el área de comentarios. ¡Gracias por tu apoyo y atención!
