Esta guía te muestra paso a paso cómo cambiar la placa de conexión del extruder, la placa TH y el cable FPC en tu impresora. Estos pasos aplican tanto para el modelo H2D como para el H2C, ya que el procedimiento es idéntico.
Recordatorio importante

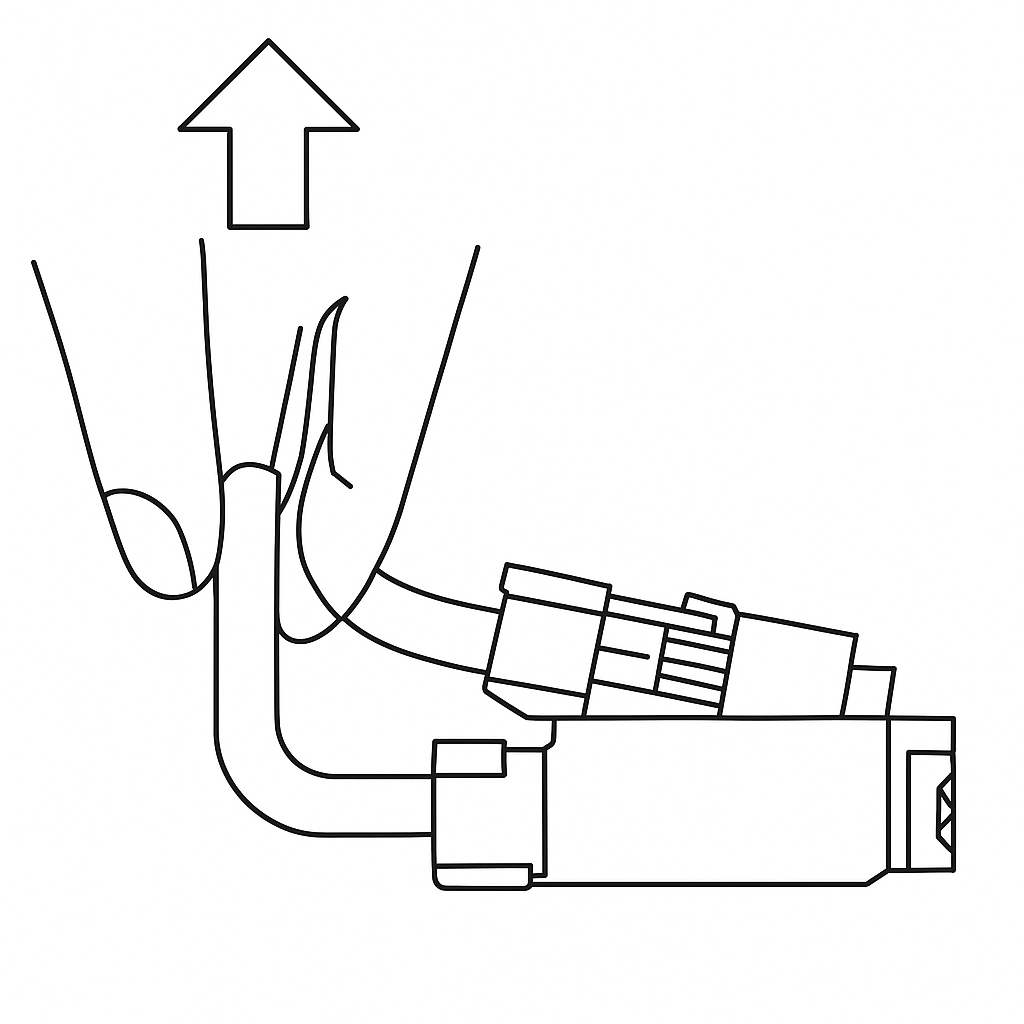

Los conectores del ventilador y del sensor eddy en la H2D son compactos. Al sacarlos, sujetá la base del conector con la mano y tirá hacia arriba en línea recta, de forma perpendicular a la placa, para destrabarlo. Nunca hagas fuerza de costado para no romper el conector.
Componentes y repuestos
Podés cambiar la placa de conexión del extruder, la placa TH o el cable FPC de forma independiente según lo que necesites. Estas piezas se encuentran en la parte trasera del cabezal y se conectan entre sí mediante el cable FPC.

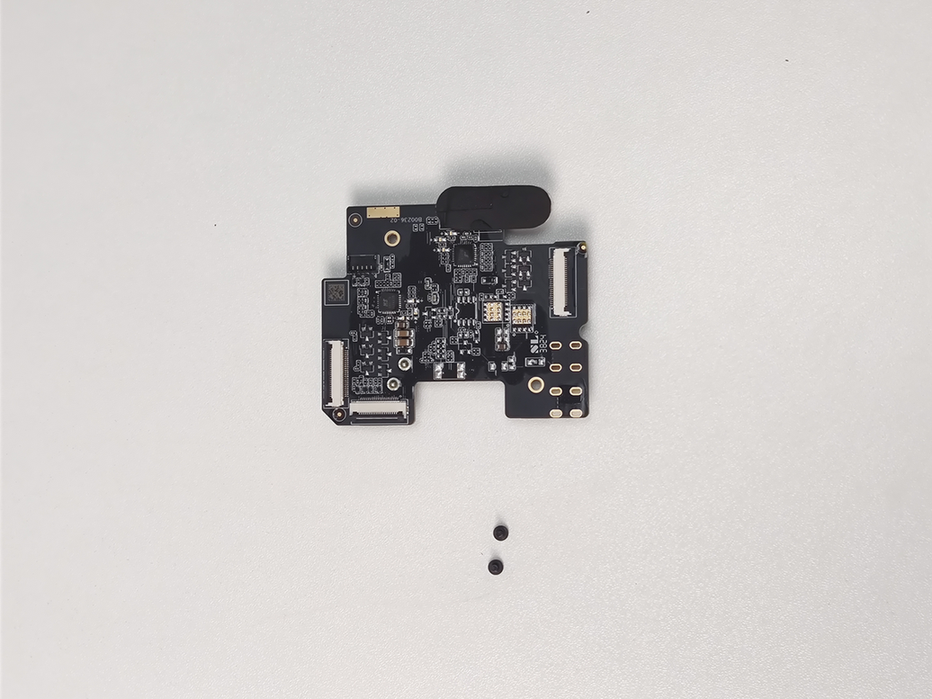

- Placa de conexión del extruder: Viene con la placa y 2 tornillos M1.6x4.

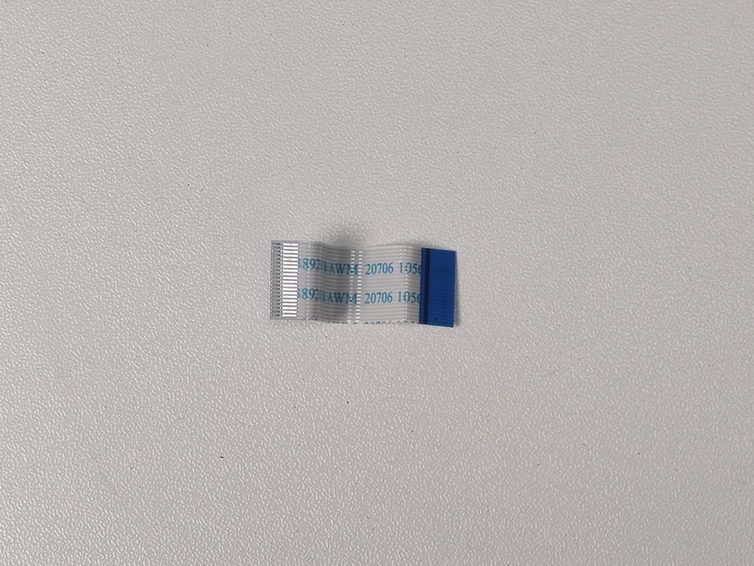

- Cable FPC: Repuesto del cable de conexión flexible.

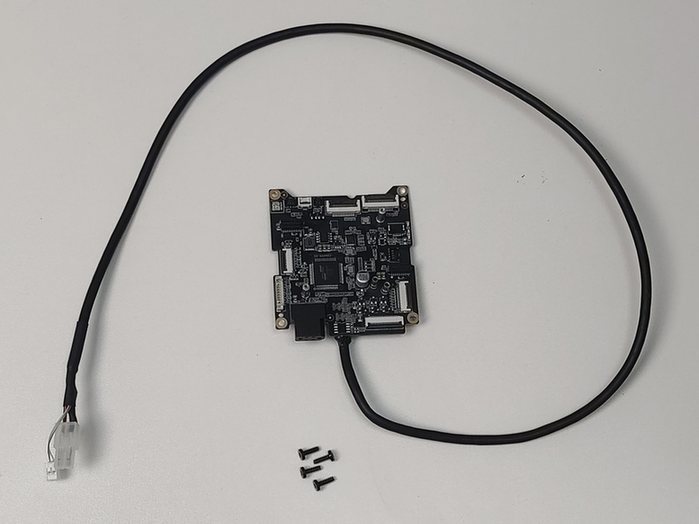

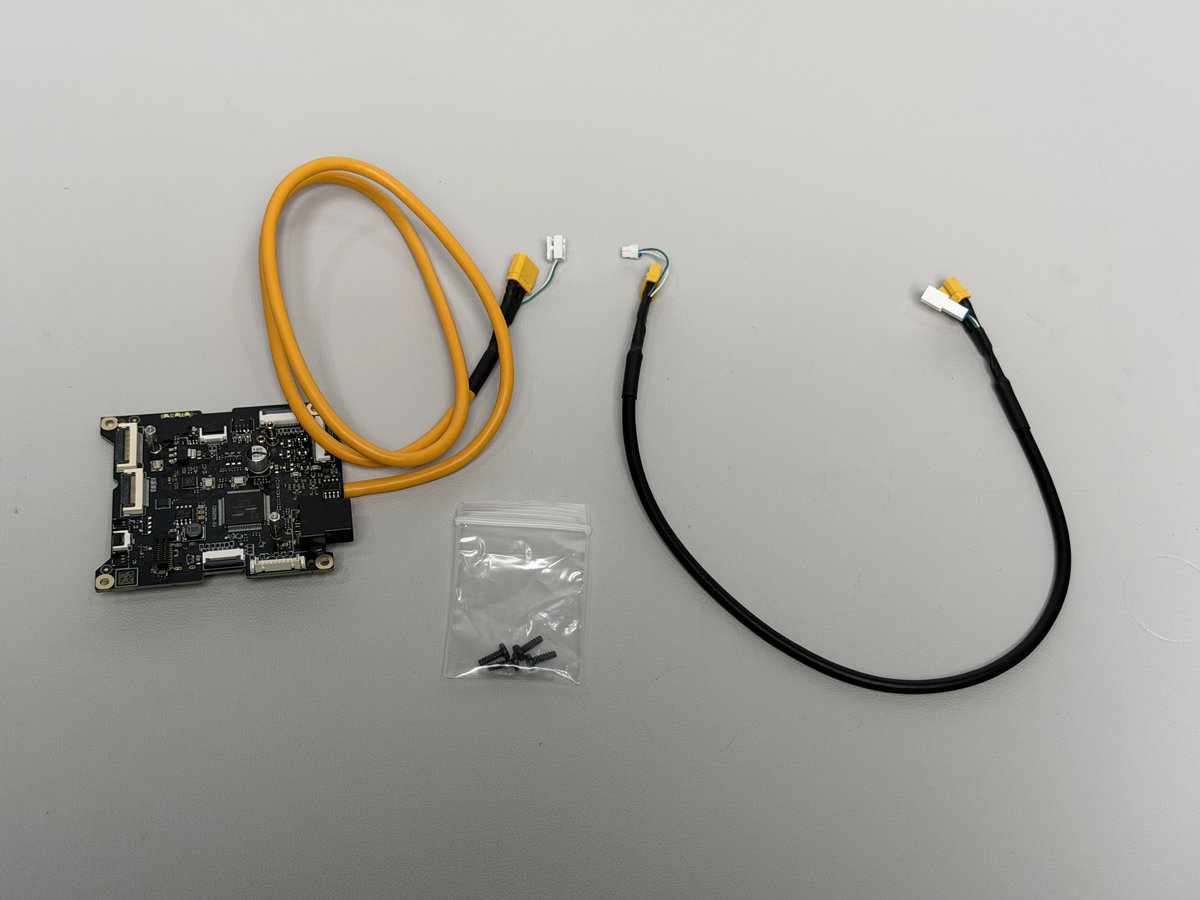

- Placa TH: Existen dos versiones. La Versión 1 incluye la placa y 4 tornillos BT2.6x8; la Versión 2 suma además un cable de conexión hacia la placa MC. Si recibís la Versión 2, fijate que el cable original sea compatible; si no lo es, vas a tener que cambiarlo primero.
Herramientas necesarias
- Placa TH, cable FPC o placa de conexión del extruder nueva.
- Llave Allen H2.0 y H1.5.
- Tornillos originales (fijate de guardarlos bien cuando los saques para no perderlos).
Advertencia de seguridad
¡IMPORTANTE! Apagá la impresora y desenchufala antes de tocar cualquier componente electrónico o cables del cabezal. Laburar con la máquina prendida puede causar un cortocircuito, dañar los componentes electrónicos y ponerte en riesgo.
Cómo retirar los componentes
Seguí este orden para desarmar las piezas viejas:

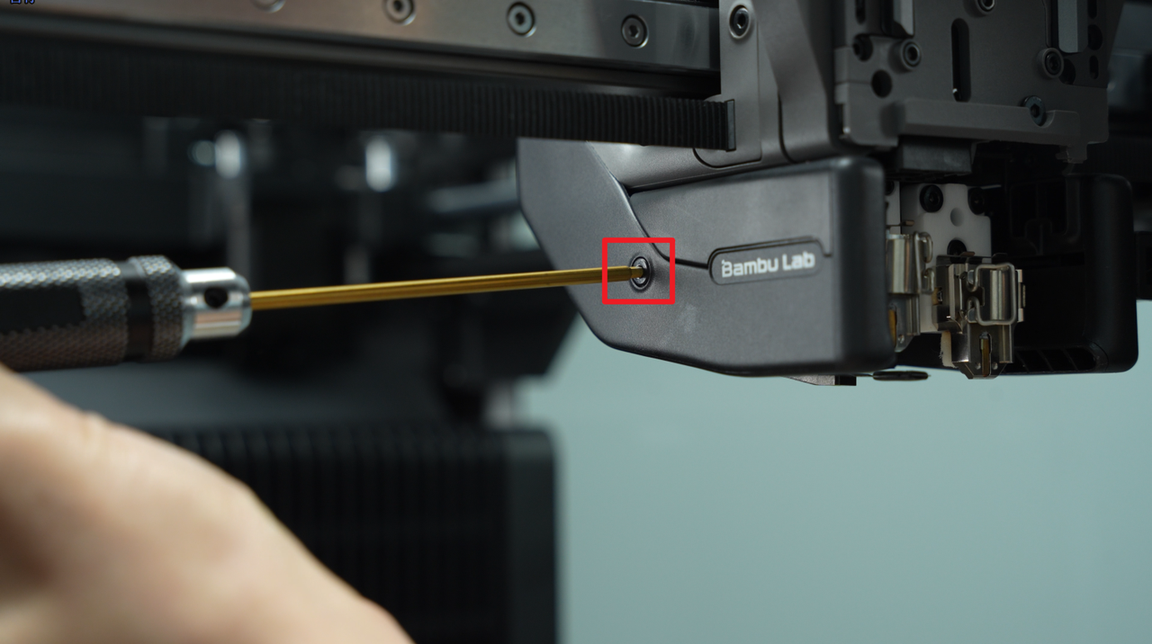

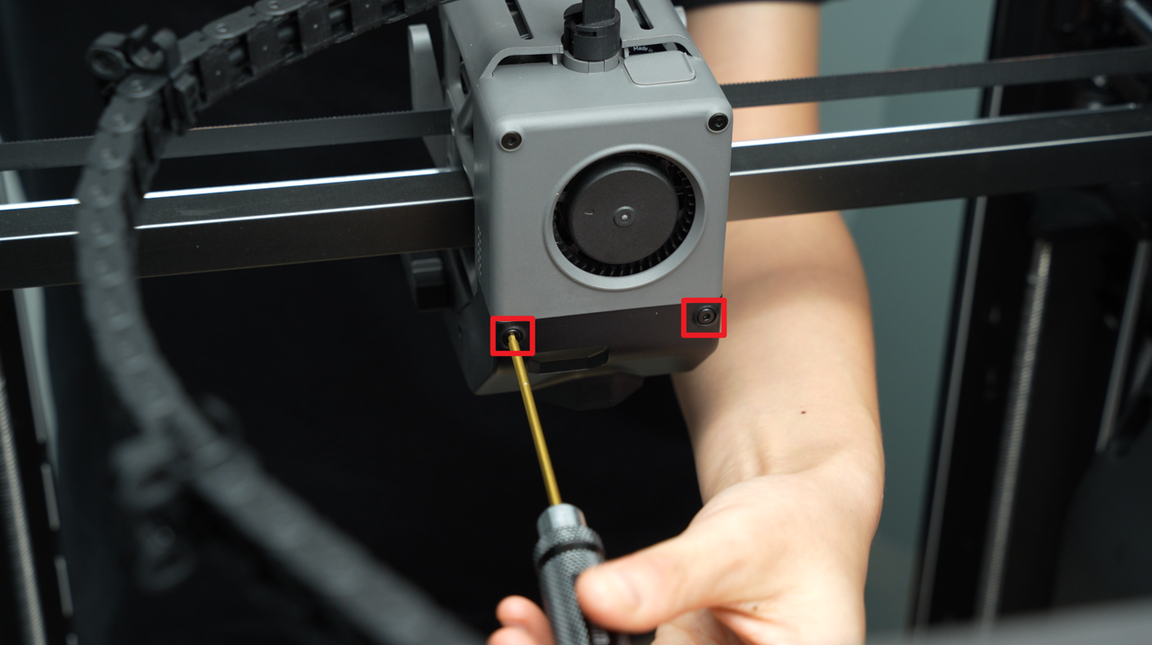

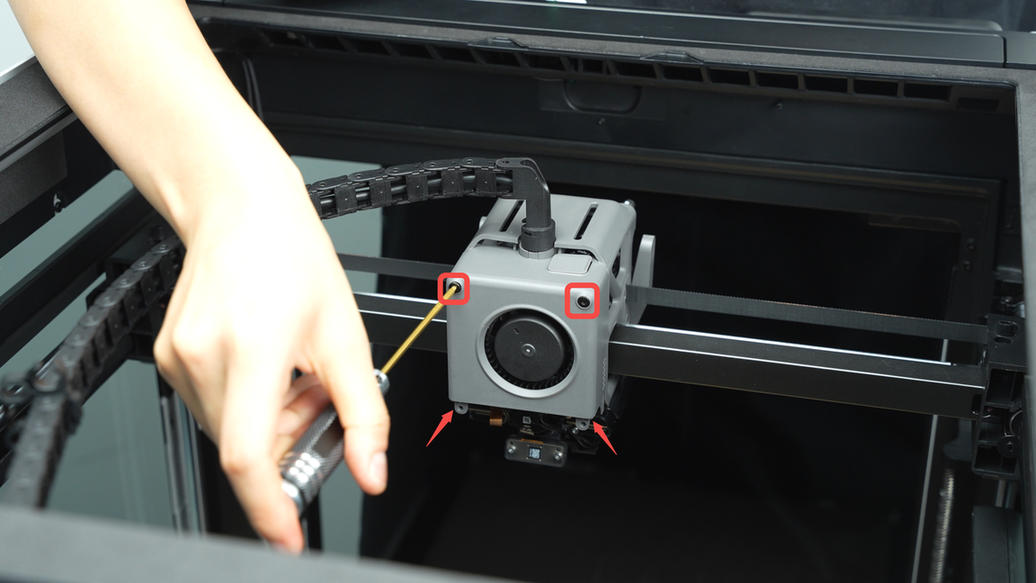

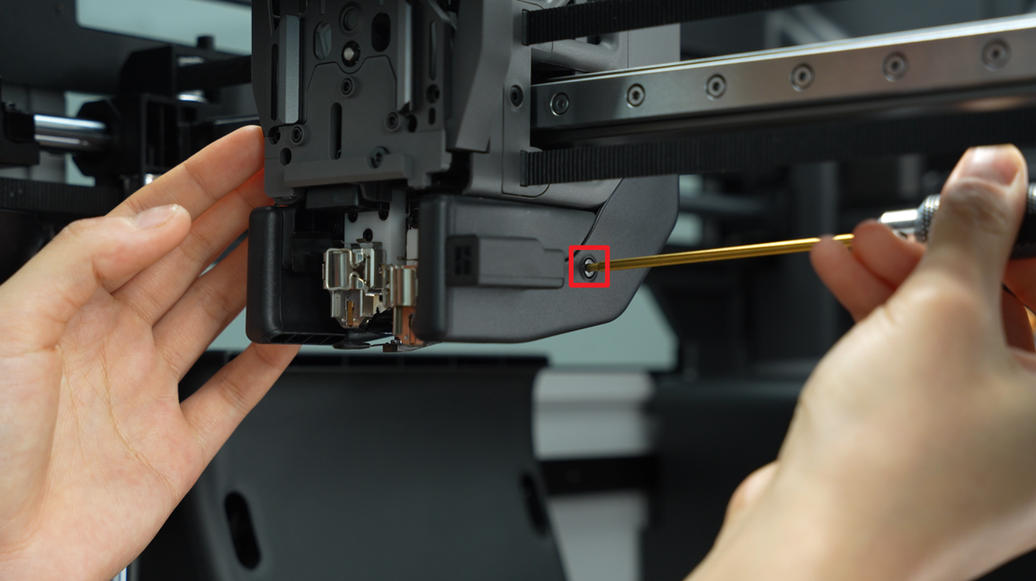

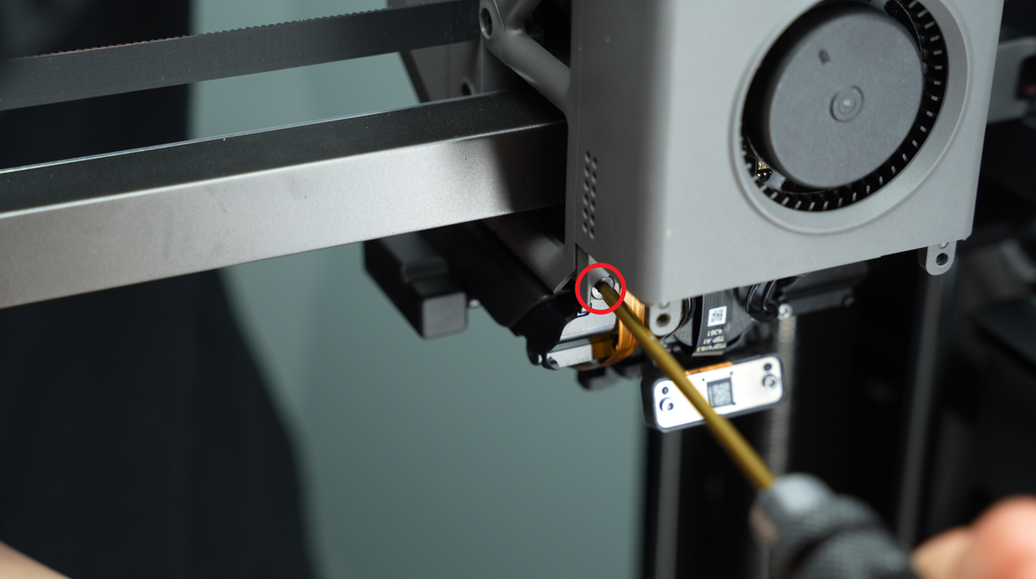

- Paso 1: Retirá el conducto de aire y el ventilador de capa (tornillos BT3x8, BT3x20 y BT2.6x8).

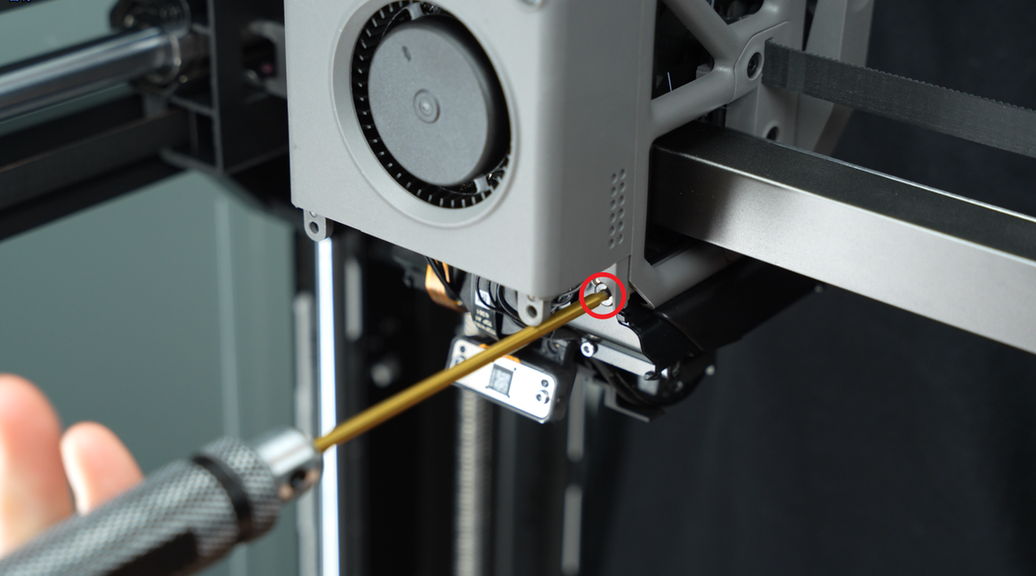

- Paso 2: Sacá la placa de conexión del extruder.
- Paso 3: Retirá el filament buffer y la tapa de la placa AP.
- Paso 4: Desconectá con cuidado todos los cables de la placa TH.

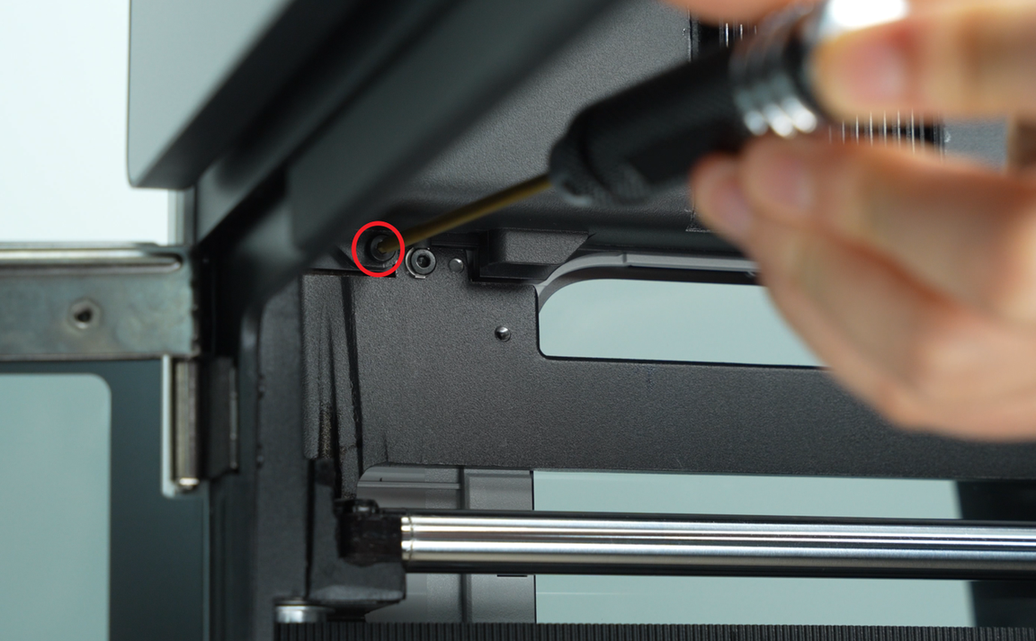

- Paso 5: Sacá la placa TH retirando sus tornillos de sujeción.
Instalación de las piezas nuevas
Una vez que tengas los repuestos, procedé con el armado:
- Paso 1: Colocá e instalá la placa TH nueva.
- Paso 2: Volvé a conectar todos los cables en sus posiciones originales.
- Paso 3: Instalá el filament buffer y la tapa de la placa AP.
- Paso 4: Colocá la placa de conexión del extruder y ajustá sus tornillos.
- Paso 5: Volvé a poner el ventilador de capa y su conducto de aire.
Verificación del funcionamiento
Mirá las luces indicadoras en la placa de control para confirmar que todo esté bien. Conectá el cable de corriente, prendé la impresora y mandá una impresión de prueba. Si todo está correcto, no debería aparecer ningún error en la pantalla, en Bambu Studio ni en Bambu Handy.
