En este artículo te explicamos cómo reemplazar el cable USB-C de la H2D/H2C.
Nota: En esta página usamos la H2D como ejemplo. Los pasos para el reemplazo son exactamente los mismos para la H2C.
Cable USB-C
El cable USB-C se usa para conectar la placa TH con la placa AP.

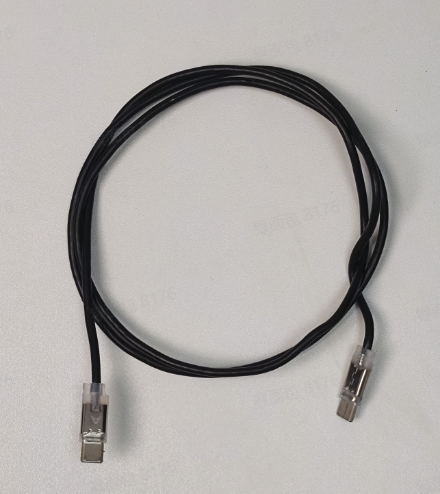

- Cable USB-C nuevo (ahora con conector en forma de L del lado izquierdo)
- Cable USB-C viejo
El repuesto del cable USB-C incluye: 1 cable USB-C.
Cuándo usarlo
- Si el cable USB-C está dañado.
- Si el soporte técnico oficial de Bambu Lab confirma que tenés que cambiarlo.
Herramientas y materiales necesarios
- Cable USB-C nuevo
- Llave Allen H2.0
- Llave Allen H1.5
Especificaciones y cantidades de tornillos para el reemplazo (te recomendamos guardarlos bien para no perder ninguno):
- BT3x8: Para fijar el conducto de aire del ventilador de capa (4 unidades) y el filament buffer (4 unidades).
- BT2.6x8: Para fijar el ventilador de capa (2 unidades), la placa TH (2 unidades) y la tapa de la placa AP (1 unidad).
- BT3x20: Para fijar el ventilador de capa (2 unidades).

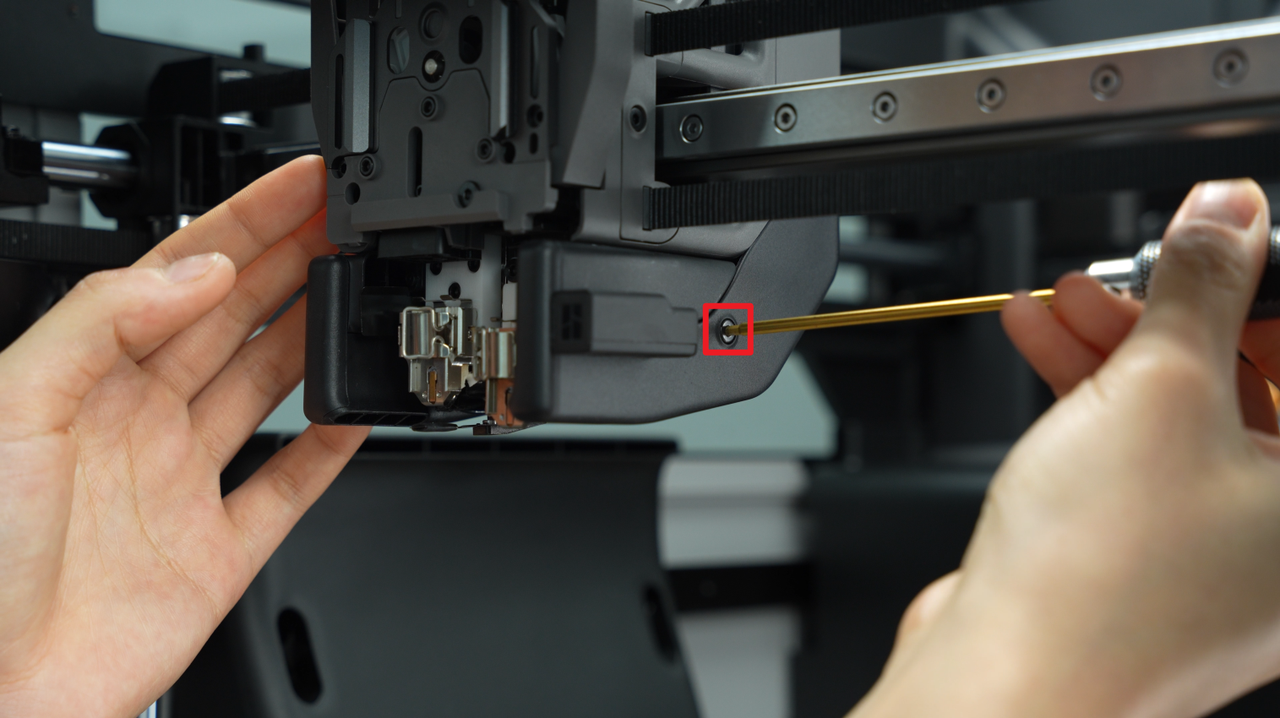

- M1.6x4: Para fijar la placa de conexión del
extruder(2 unidades).
Aviso de seguridad
¡IMPORTANTE! Es fundamental que apagues la impresora antes de hacer cualquier mantenimiento, incluso si vas a trabajar con la electrónica o los cables del cabezal. Si hacés algo con la máquina prendida, podés causar un cortocircuito que dañe los componentes electrónicos y sea peligroso para vos.
Durante el mantenimiento o la resolución de problemas, puede que tengas que desarmar piezas, como el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en corto si se tocan entre sí, con otro metal o con partes electrónicas mientras la impresora sigue encendida.
Por eso, desenchufá siempre la impresora antes de arrancar. Si tenés dudas sobre este proceso, mandanos un ticket de soporte técnico y te vamos a ayudar lo antes posible.
Sacá el cable USB-C

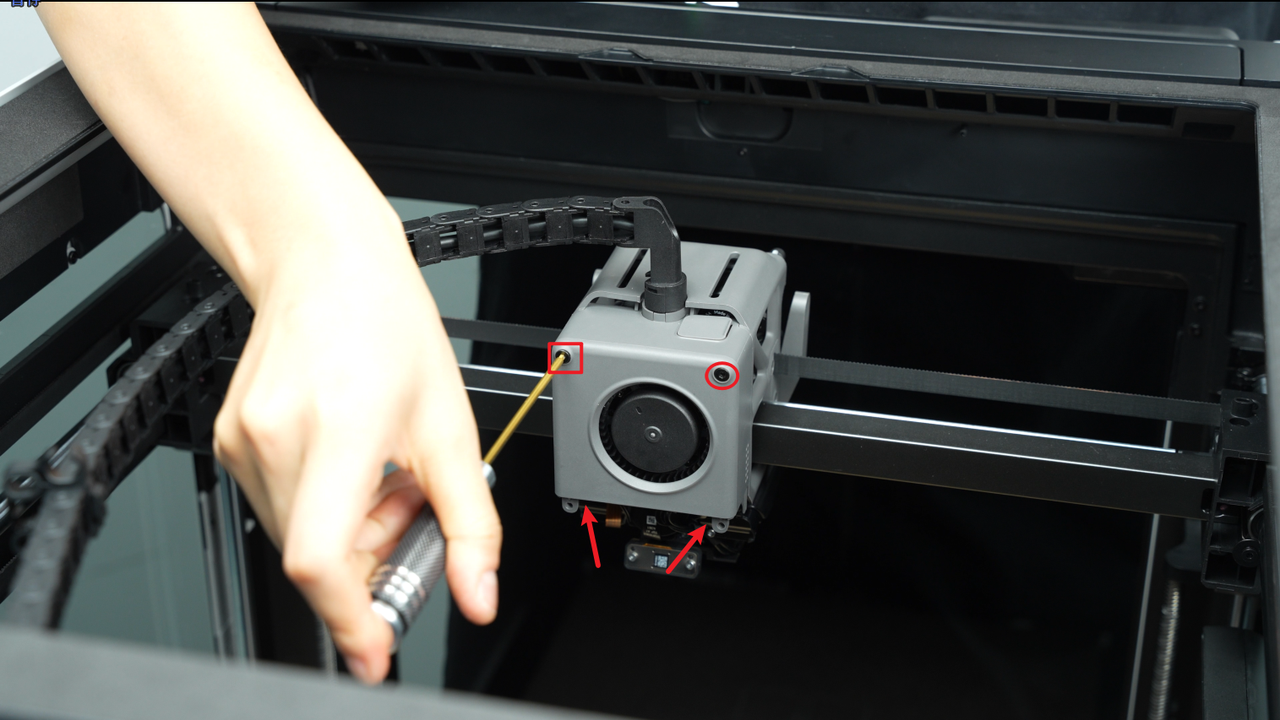

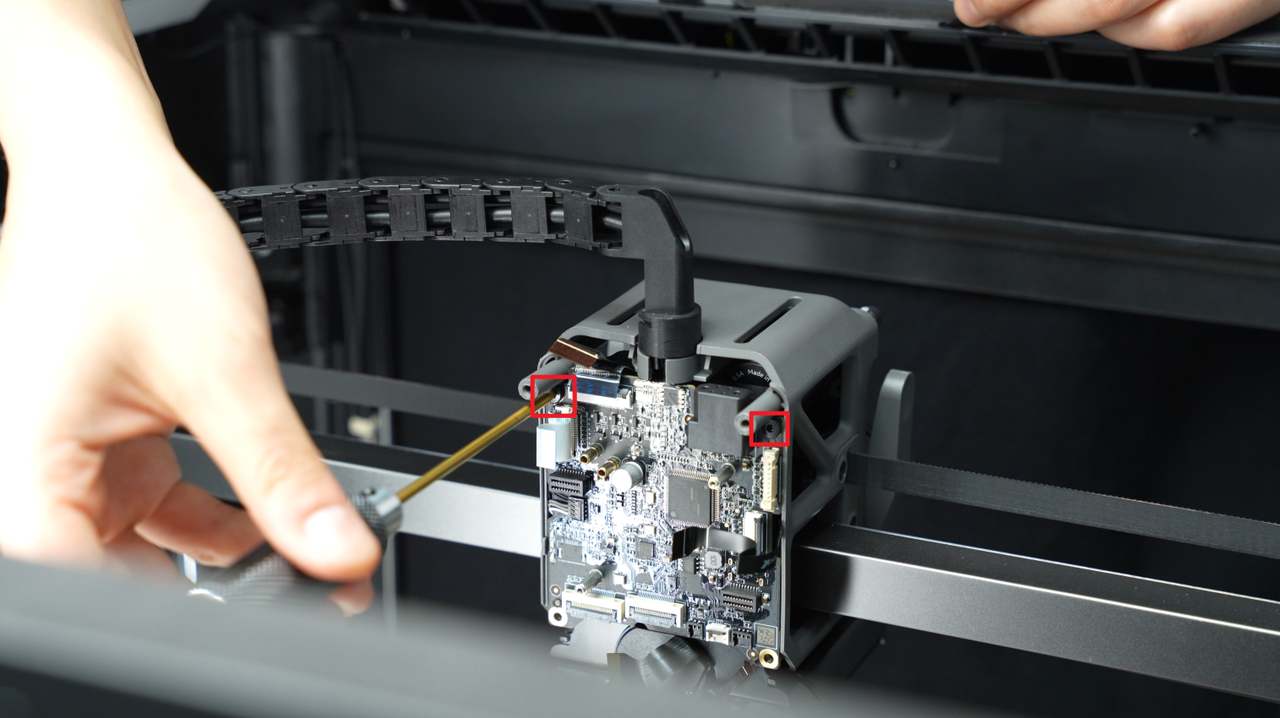

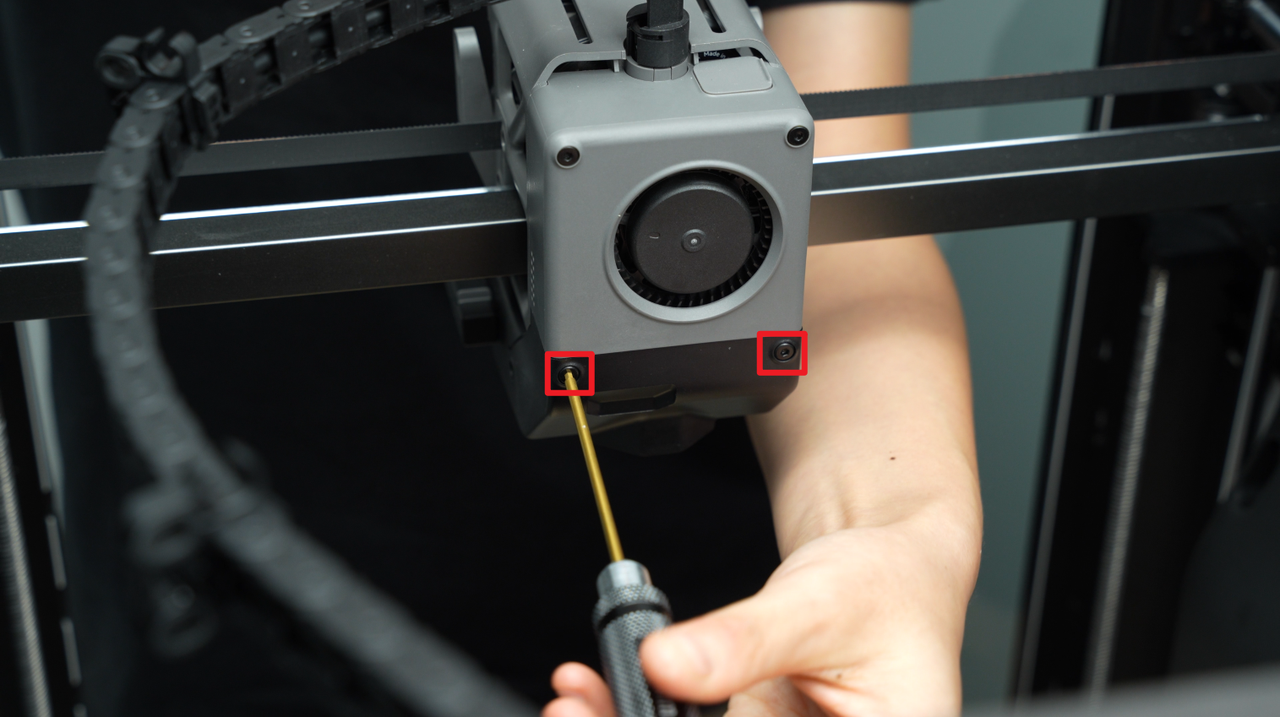

Paso 1: Sacá la placa TH

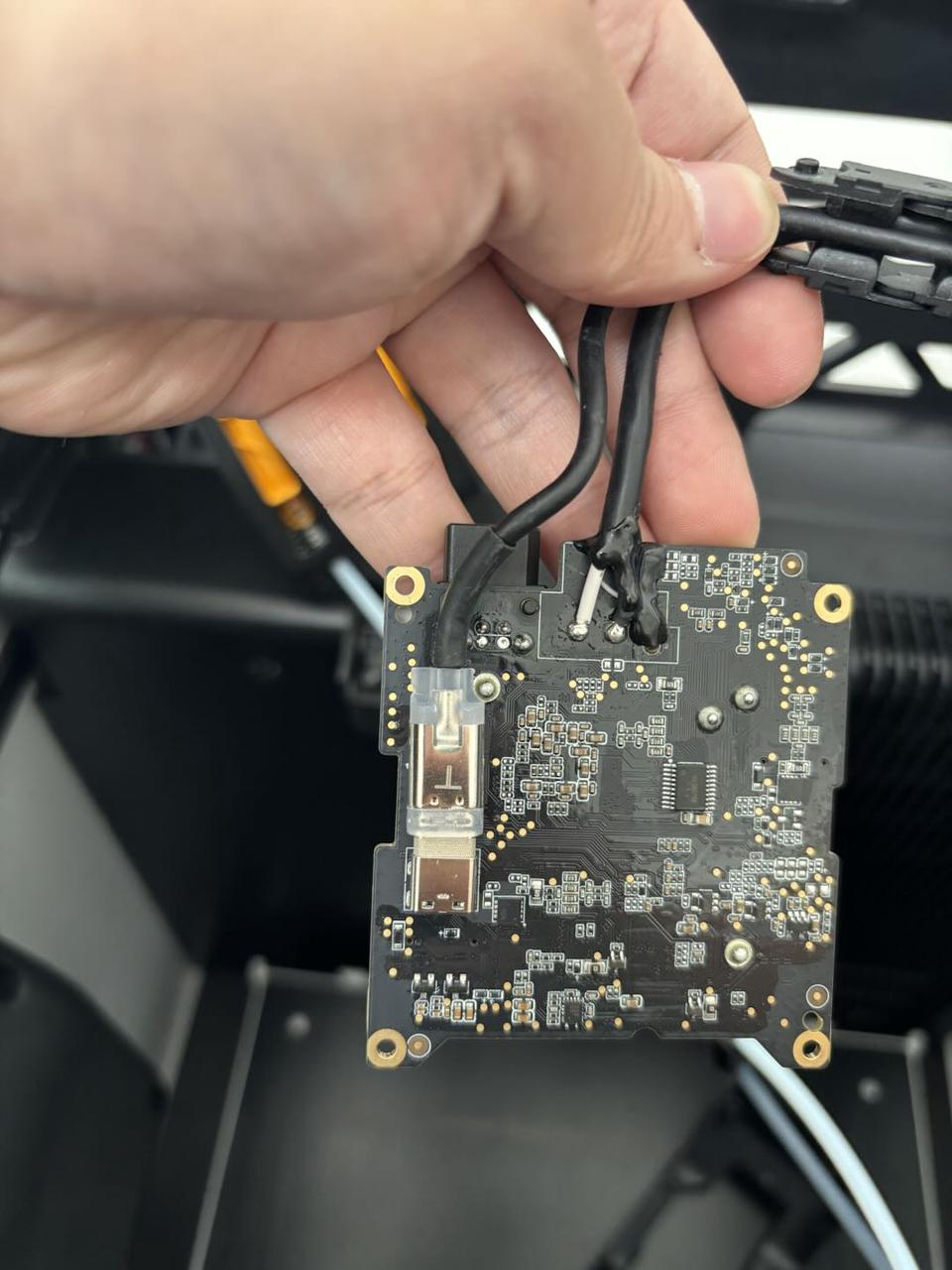

Como el cable USB-C está conectado a la parte de atrás de la placa TH, primero tenés que soltar la placa antes de desconectarlo. Fijate en la Wiki de reemplazo de placa TH para ver cómo llegar hasta el punto donde se desconecta el cable.

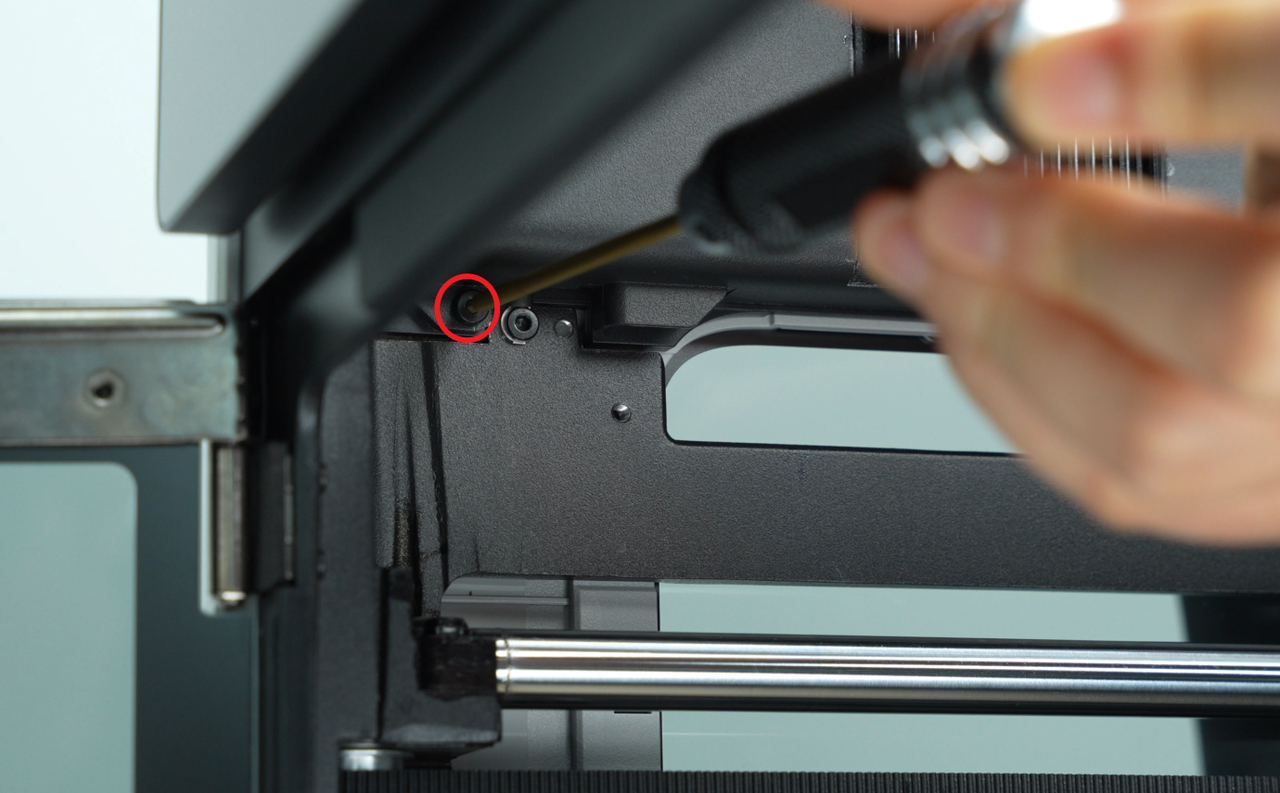

Paso 2: Sacá la tapa de la placa AP
Usá una llave Allen H2.0 para sacar el tornillo de fijación (BT2.6x8). Retirá la tapa de la placa AP desde el lado que está más cerca de la puerta frontal.

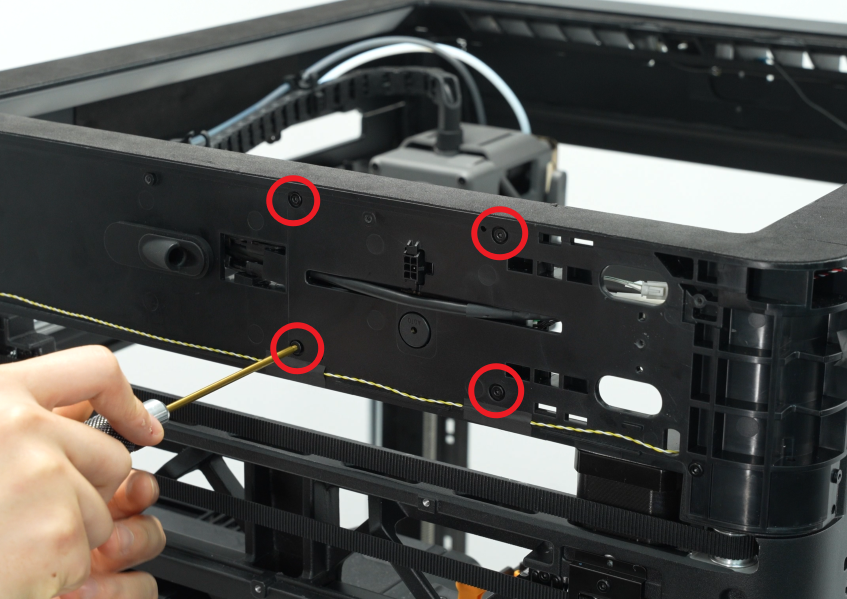

Paso 3: Sacá el filament buffer
Presioná el conector neumático en el soporte del tubo y sacá los dos tubos de PTFE conectados a la parte trasera. Usá la llave Allen H2.0 para sacar los 4 tornillos (BT3x8). Aflojá el buffer para que se vea el cable USB-C que está abajo.
Paso 4: Retirá el cable USB-C
Desconectá el cable USB-C de la placa AP y después sacalo de los clips de cables que están en la tapa superior. Sacá el clip de la cadena portacables y después soltá la cadena de la tapa superior. Retirá el cable USB-C de adentro de la cadena.
Nota: Si el cable USB-C está apretado debajo de otros cables en la placa TH, podés sacar ambos cables juntos de la cadena.
Instalá el cable USB-C
Paso 1: Conectalo a la placa AP
Enchufá el nuevo cable USB-C a la placa AP y aseguralo en los clips.
Nota: ¡El extremo marcado con "A" va a la placa AP con la letra mirando hacia afuera!
Paso 2: Instalá el cable y la cadena portacables
Meté el cable USB-C y el cable MC-TH en la cadena portacables. Dejalos a mitad de camino para poder poner las trabas de la cadena y que te quede margen para conectar la placa TH. Después, instalá la punta de la cadena en la tapa superior.
Conectá el cable USB-C a la placa TH. Nota: ¡La "T" tiene que mirar hacia afuera!
Girá la base de la cadena para alinear la muesca con la del alojamiento del cabezal. Asegurá los cables y volvé a enganchar la cadena en su lugar. Poné los clips de nuevo (se recomienda en los eslabones 8 y 18 contando desde el cabezal).

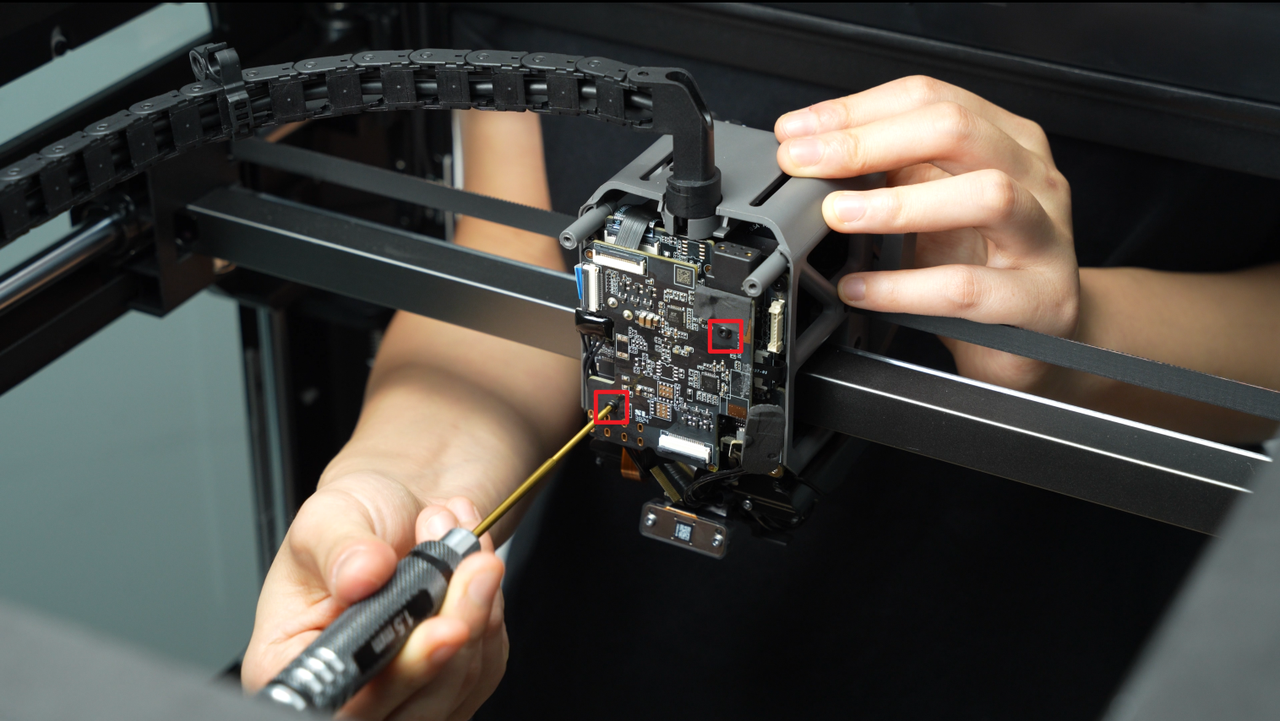

Paso 3: Reinstalá la placa TH
Fijate en la Wiki de reemplazo de placa TH para volver a armar todo en el cabezal.
Paso 4: Instalá el filament buffer
Alineá el buffer con los agujeros y ajustá los 4 tornillos (BT3x8). Volvé a conectar los tubos de PTFE.
Paso 5: Poné la tapa de la placa AP
Enganchá la tapa desde el lado más cercano a la parte de atrás de la impresora. Asegurate de que el lado derecho quede al ras con el buffer y que la parte de abajo esté alineada con el protector de cables. Ajustá el tornillo BT2.6x8.
Verificá que todo funcione
Enchufá la máquina y prendela. Mandá una impresión de prueba y fijate que termine sin problemas.
Notas finales
Esperamos que esta guía te haya servido. Si no pudiste solucionar el problema, mandanos un ticket técnico. Si tenés alguna sugerencia sobre esta Wiki, dejanos un mensaje en los comentarios. ¡Gracias por el apoyo!
