Este artículo describe cómo reemplazar el Purge Wiper de la H2D. Nota: En esta página usamos la máquina H2D como ejemplo, pero los pasos para el reemplazo son exactamente los mismos para la H2C.
Purge Wiper

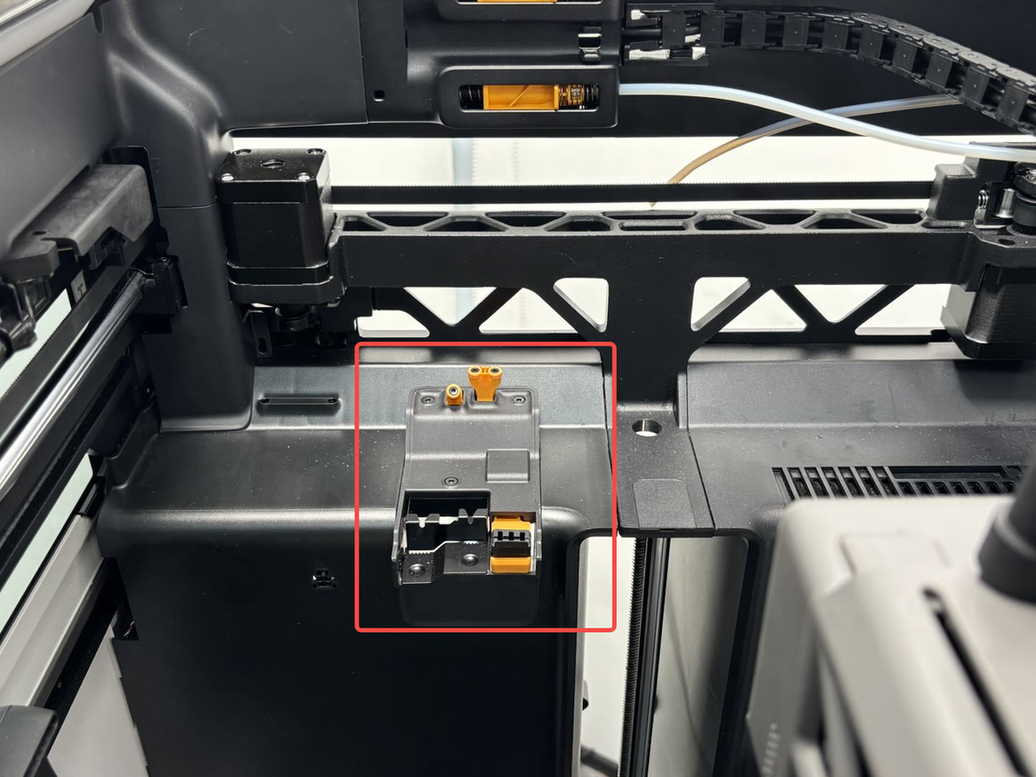

El Purge Wiper está instalado arriba del revestimiento interno izquierdo y se usa para expulsar fuera de la impresora el filamento de desecho que se genera durante los cambios de filamento y otras situaciones.

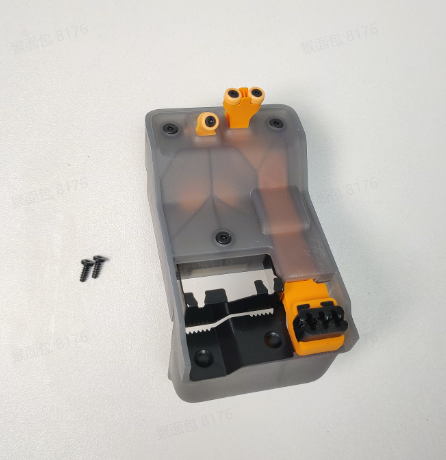

Los repuestos para el Purge Wiper incluyen:
- Purge Wiper
- Tornillos BT3x8 (para asegurar el Purge Wiper) × 2
Cuándo cambiarlo
Cuando el Purge Wiper esté dañado.
Herramientas y materiales necesarios
- Nuevo Purge Wiper
- Llave Allen H2.0
Especificaciones y cantidad de tornillos para reemplazar el Purge Wiper de la H2D (te recomendamos guardar bien los tornillos que saques para no perderlos):
- BT3x8: 2 unidades, se usan para fijar el Purge Wiper.
Advertencia de seguridad
¡IMPORTANTE! Es fundamental apagar la impresora antes de hacer cualquier laburo de mantenimiento, incluyendo tareas en la electrónica o en los cables del tool head. Hacer esto con la impresora prendida puede causar un cortocircuito, provocando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la resolución de problemas, puede que necesites desarmar partes, incluyendo el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue prendida.
Por eso, antes de arrancar, apagá la impresora y desconectala de la corriente. Esto evita daños y asegura un mantenimiento seguro. Si tenés dudas sobre cómo seguir esta guía, te recomendamos abrir un ticket técnico y vamos a hacer lo posible para ayudarte rápido.
Cómo sacar el Purge Wiper
Paso 1: Sacá los tornillos

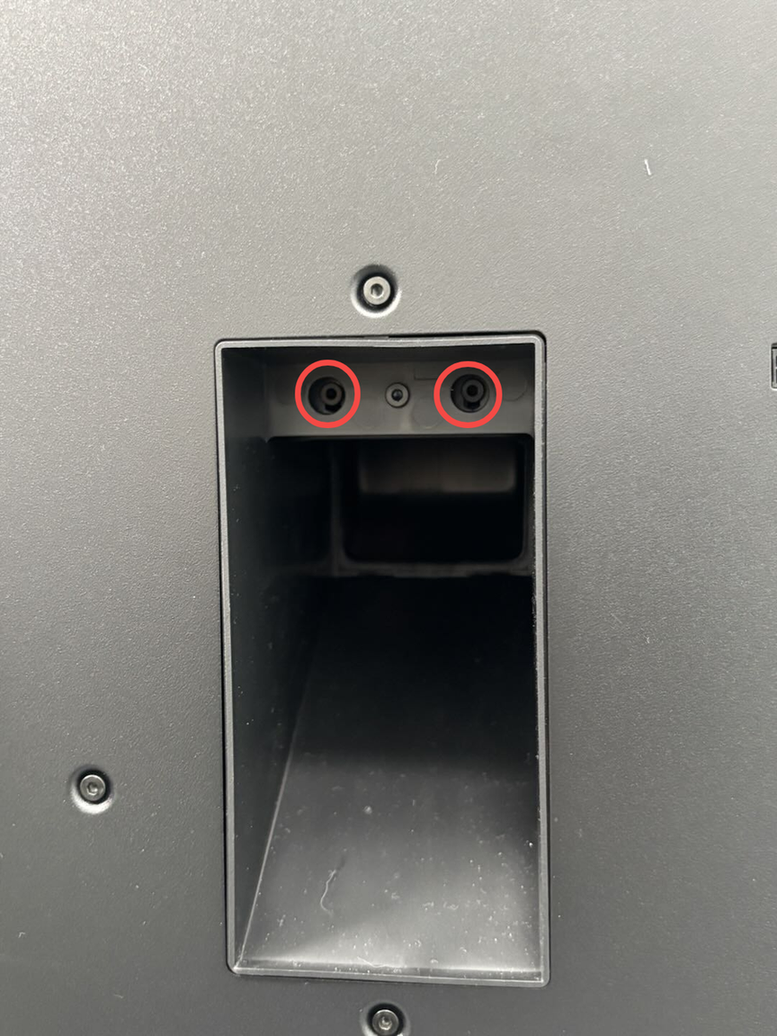

Los dos tornillos de fijación del Purge Wiper se pueden ver desde el conducto de purga en la parte trasera de la impresora. Usá una llave Allen H2.0 para sacar los dos tornillos (BT3x8).
Paso 2: Retirá el Purge Wiper

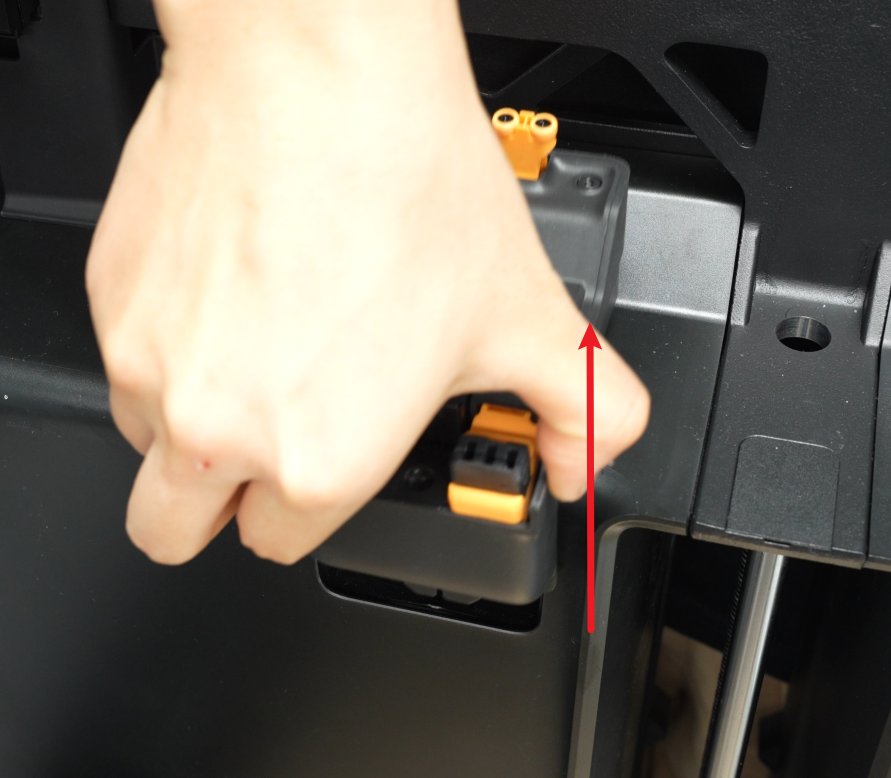

Sujetá el Purge Wiper y tirá hacia arriba para sacarlo.
Desarmado del Purge Wiper
Nota: A menos que sea necesario por una razón específica, no recomendamos desarmar este componente. Si igual necesitás desarmarlo, fijate en la animación de la guía original para orientarte.
Instalación del Purge Wiper
Armado del Purge Wiper
Si tu Purge Wiper se desarmó, volvé a armarlo siguiendo las instrucciones visuales. Asegurate de ajustar bien los tres tornillos al terminar el proceso.
Paso 1: Instalá el Purge Wiper

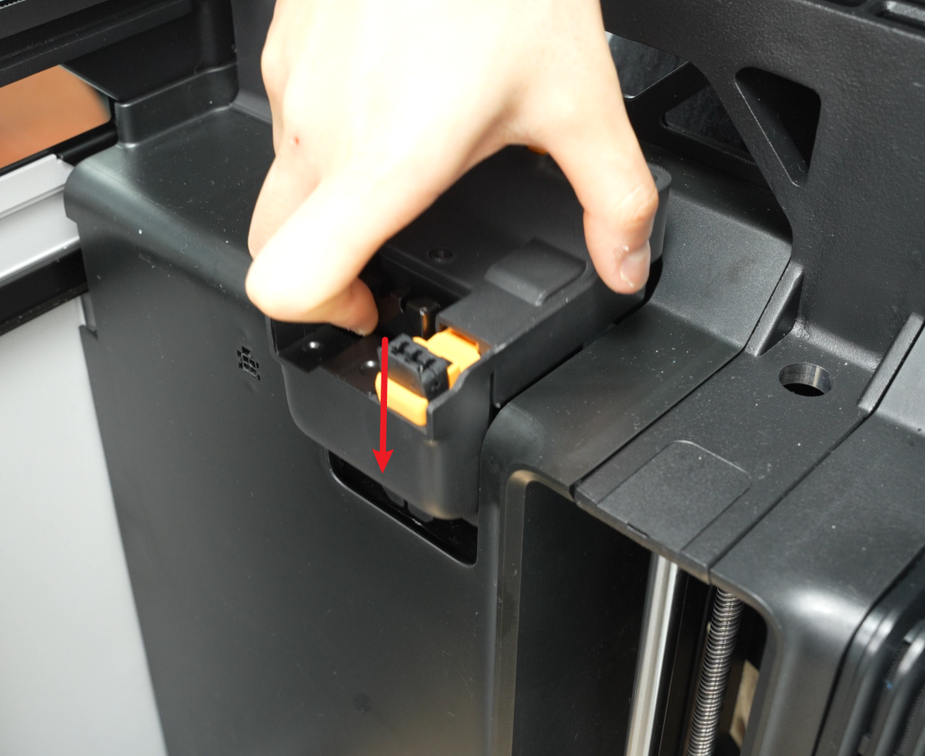

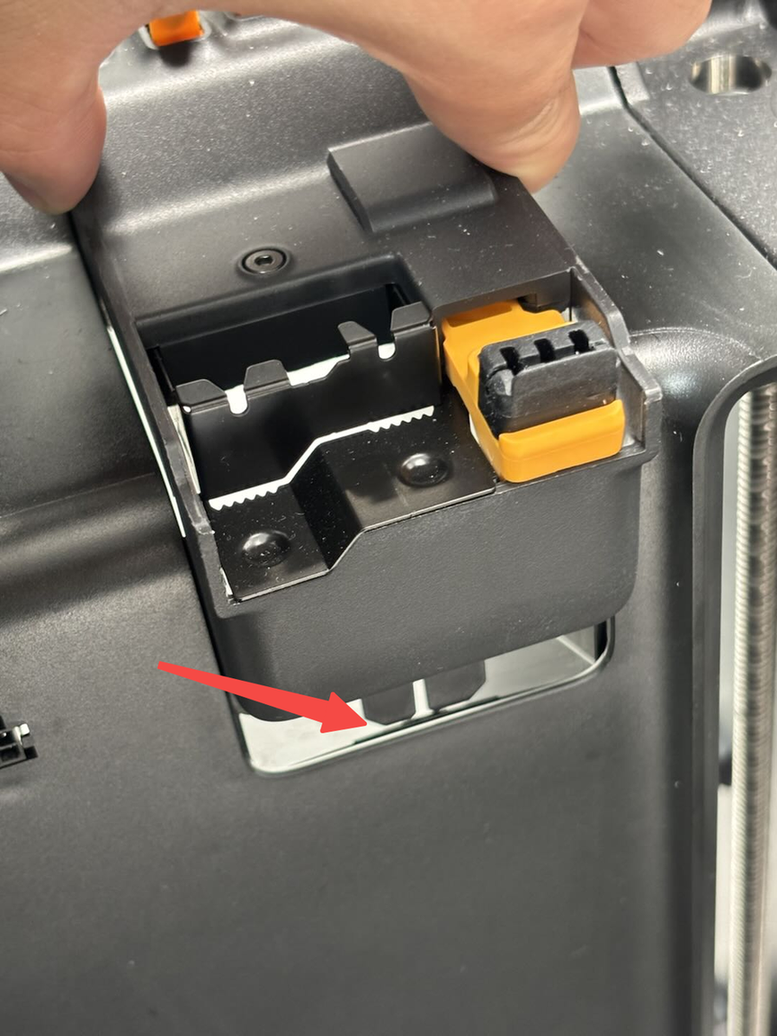

Colocá el nuevo Purge Wiper en su posición original. Insertá el pin en el revestimiento y alineá los agujeros de los tornillos.
Paso 2: Ajustá los tornillos
Usá la llave Allen H2.0 para ajustar los dos tornillos de fijación (BT3x8).

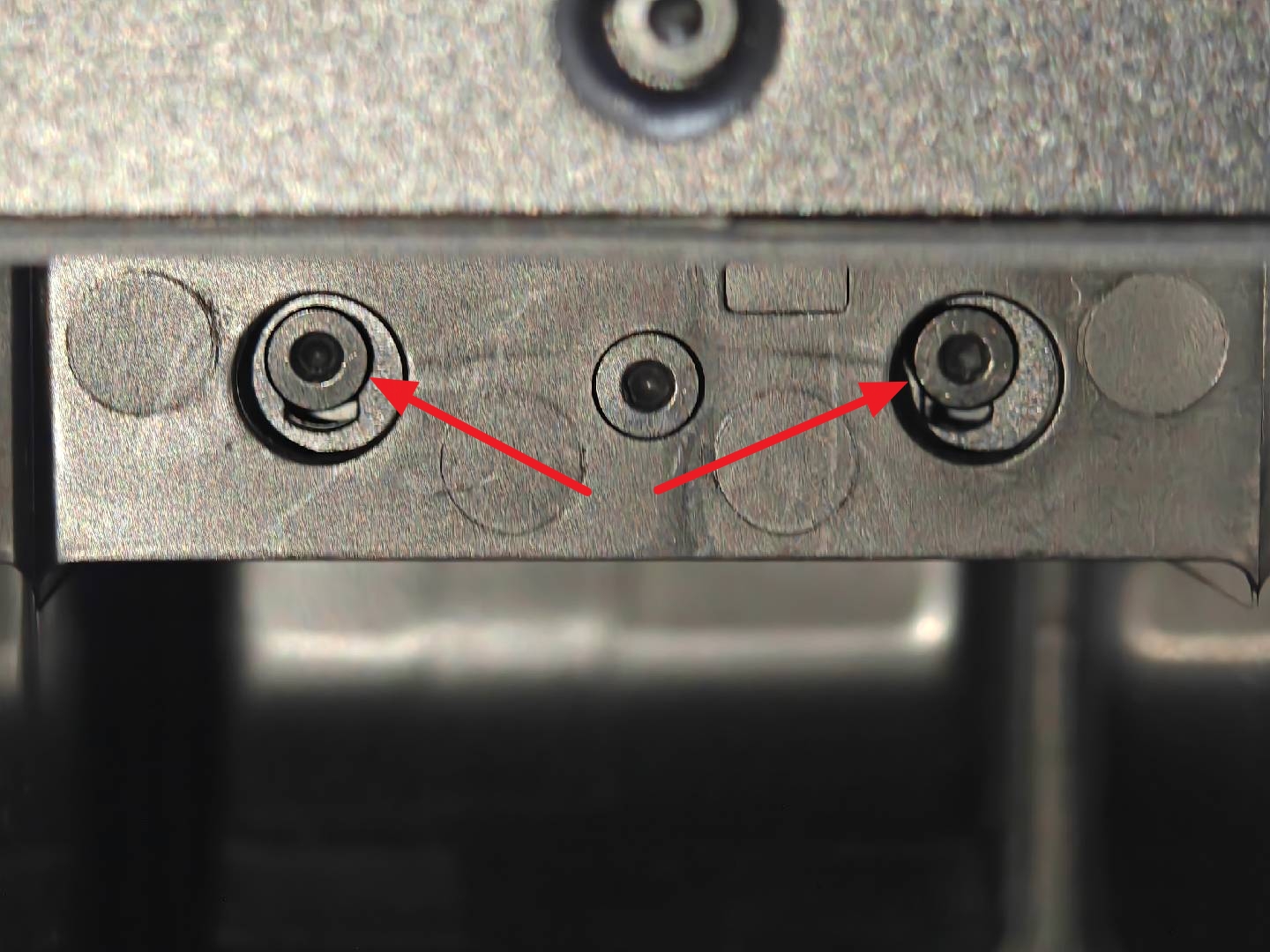

Nota: Los agujeros de los tornillos acá tienen forma de U. Al ajustar los tornillos de bloqueo, tienen que estar posicionados en la parte superior.
Verificación del funcionamiento
Asegurate de que el Purge Wiper esté bien firme y que funcione correctamente cuando la impresora purgue filamento.
Notas finales
Esperamos que esta guía detallada te haya servido.
Si esto no soluciona tu problema, por favor abrí un ticket técnico; vamos a responder tus dudas y darte una mano. Si tenés sugerencias o comentarios sobre esta Wiki, dejanos un mensaje en la sección de comentarios. ¡Gracias por el aguante!
