Este artículo describe cómo reemplazar el tope del cortador de filamento H2D.
Nota: Esta página usa la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para la H2C.
Tope del cortador de filamento

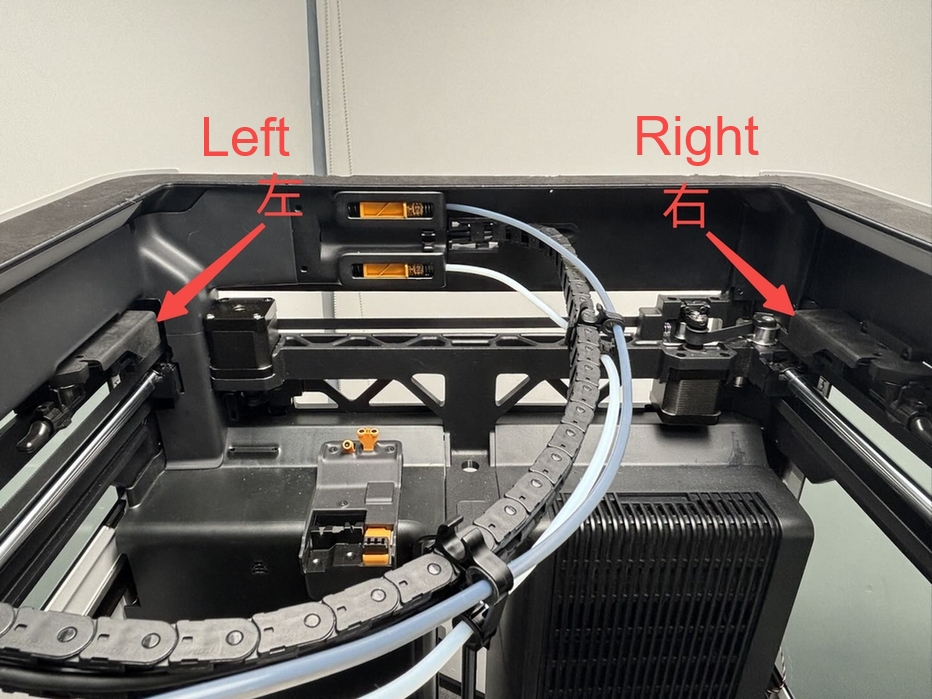

Los conjuntos del tope del cortador de filamento están instalados en los lados izquierdo y derecho dentro de la cámara de la impresora. Se usan para dar soporte al cortador, permitiendo que corte el filamento y complete funciones como el cambio de material y la descarga. Hay dos conjuntos de tope en la H2D, diseñados simétricamente con quiralidad.

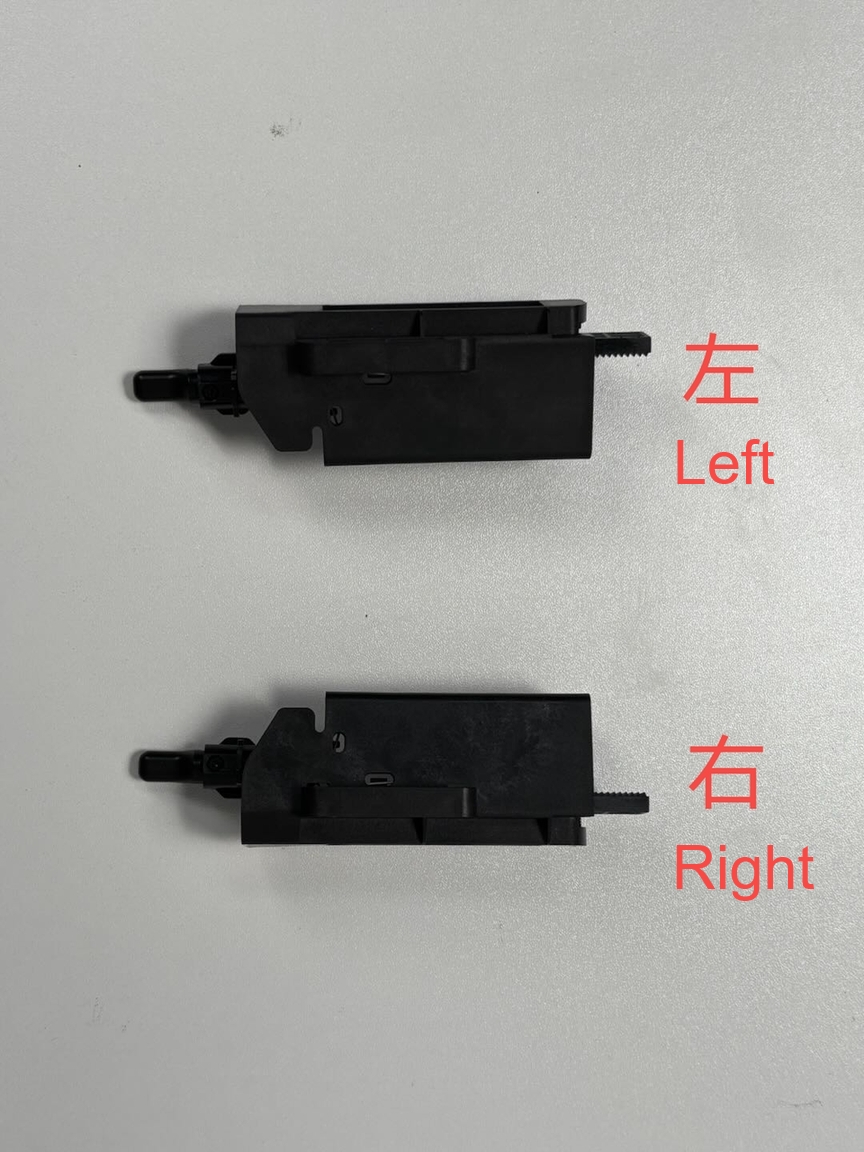

Los repuestos del tope del cortador de filamento están disponibles en versiones izquierda y derecha:
Tope del cortador de filamento - Izquierdo:
- Tope del cortador de filamento - Izquierdo * 1
- BT2.6x8 * 2
- M2.5x5 * 2
Tope del cortador de filamento - Derecho:
- Tope del cortador de filamento - Derecho * 1
- BT2.6x8 * 2
- M2.5x5 * 2
Cuándo reemplazarlo
- El tope del cortador de filamento está dañado.
Herramientas y materiales necesarios
- Tope del cortador de filamento nuevo
- Llave Allen H2.0
Especificaciones y cantidades de los tornillos involucrados en el reemplazo (te recomendamos guardar bien los tornillos que saques para no perderlos):
M2x5: Para fijar el tope (marcado con el cuadrado verde) - 4 unidades (cada tope usa 2).BT2x6: Para fijar el tope (marcado con el cuadrado rojo) - 4 unidades (cada tope usa 2).
Advertencia de seguridad
¡IMPORTANTE! Es fundamental apagar la impresora antes de realizar cualquier tarea de mantenimiento, incluyendo trabajos en la electrónica y los cables del cabezal. Hacer estas tareas con la impresora encendida puede causar un cortocircuito, provocando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la resolución de problemas, es posible que tengas que desarmar partes, incluido el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue prendida.
Por lo tanto, apagá la impresora y desconectala de la corriente antes de cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica, garantizando un mantenimiento seguro y efectivo. Si tenés dudas sobre cómo seguir esta guía, te recomendamos abrir un ticket técnico y vamos a hacer lo posible para responderte rápido y darte la ayuda que necesites.
Cómo sacar el tope del cortador de filamento

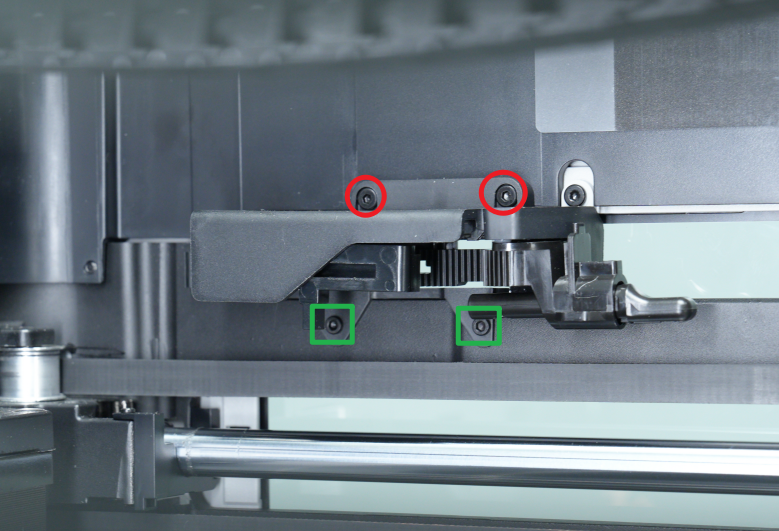

Podés usar una llave Allen H2.0 para sacar los cuatro tornillos de fijación del tope (Círculo rojo: BT2.6x8; Cuadrado verde: M2.5x5).
Nota: La posición de los agujeros para los tornillos en los topes izquierdo y derecho es similar, con dos tornillos en la fila superior y dos en la inferior.
Cómo instalar el tope del cortador de filamento

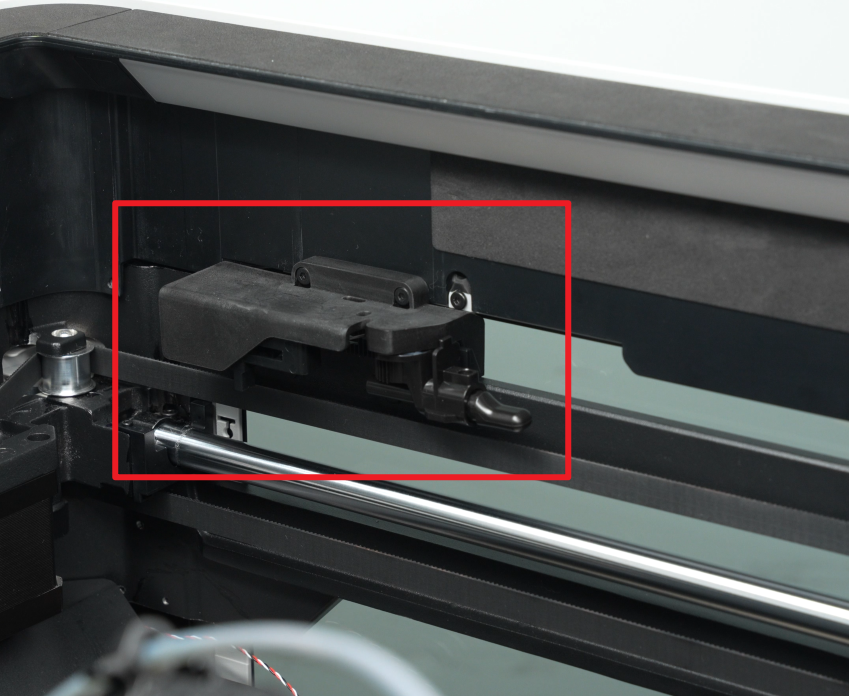

Antes de instalar el tope, mové el X-axis hacia adelante (cerca de la puerta de vidrio frontal).

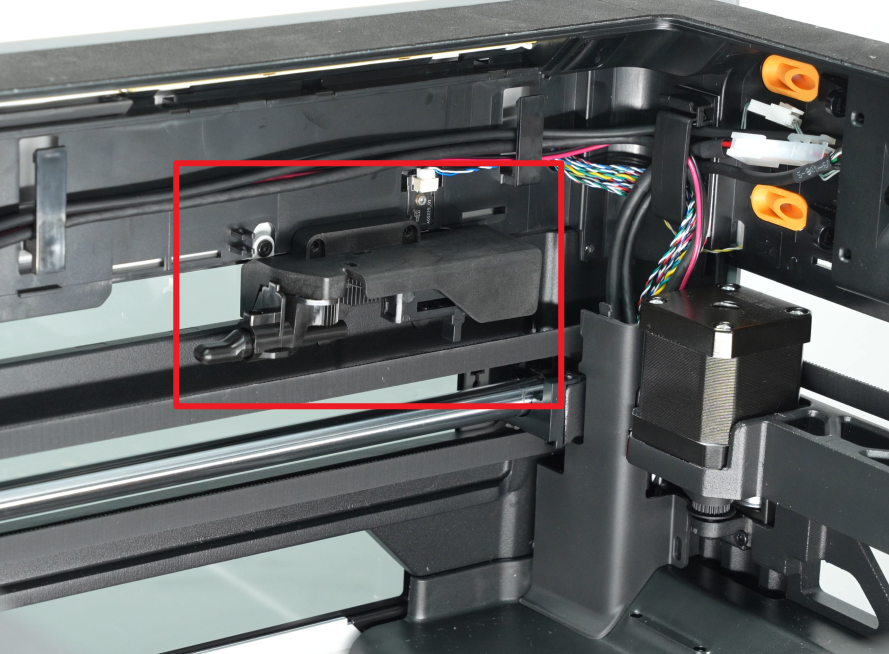

Alineá el tope con los agujeros de los tornillos en la impresora y después usá la llave Allen H2.0 para ajustar los cuatro tornillos de fijación (Círculo rojo: BT2.6x8; Cuadrado verde: M2.5x5).
Nota: La posición de los agujeros para los tornillos en los topes izquierdo y derecho es similar, con dos tornillos en la fila superior y dos en la inferior.
Verificar el funcionamiento
Fijate que el tope del cortador de filamento esté estable y no tambalee, asegurándote de que pueda sostener correctamente el cortador.
Notas finales
Esperamos que esta guía detallada te haya resultado útil e informativa.
Si esta guía no soluciona tu problema, por favor abrí un ticket técnico; vamos a responder tus preguntas y darte asistencia.
Si tenés alguna sugerencia o comentario sobre esta Wiki, por favor dejá un mensaje en el área de comentarios. ¡Gracias por tu apoyo y atención!
