Este artículo explica cómo reemplazar la cámara del cabezal en los modelos H2D/H2C.
Consejo de privacidad: Asegurate de que la cámara esté instalada correctamente para que el campo de visión apunte bien hacia la cámara de la impresora. Esto es para evitar problemas en la detección de la build plate o los nozzles.
Recordatorio importante

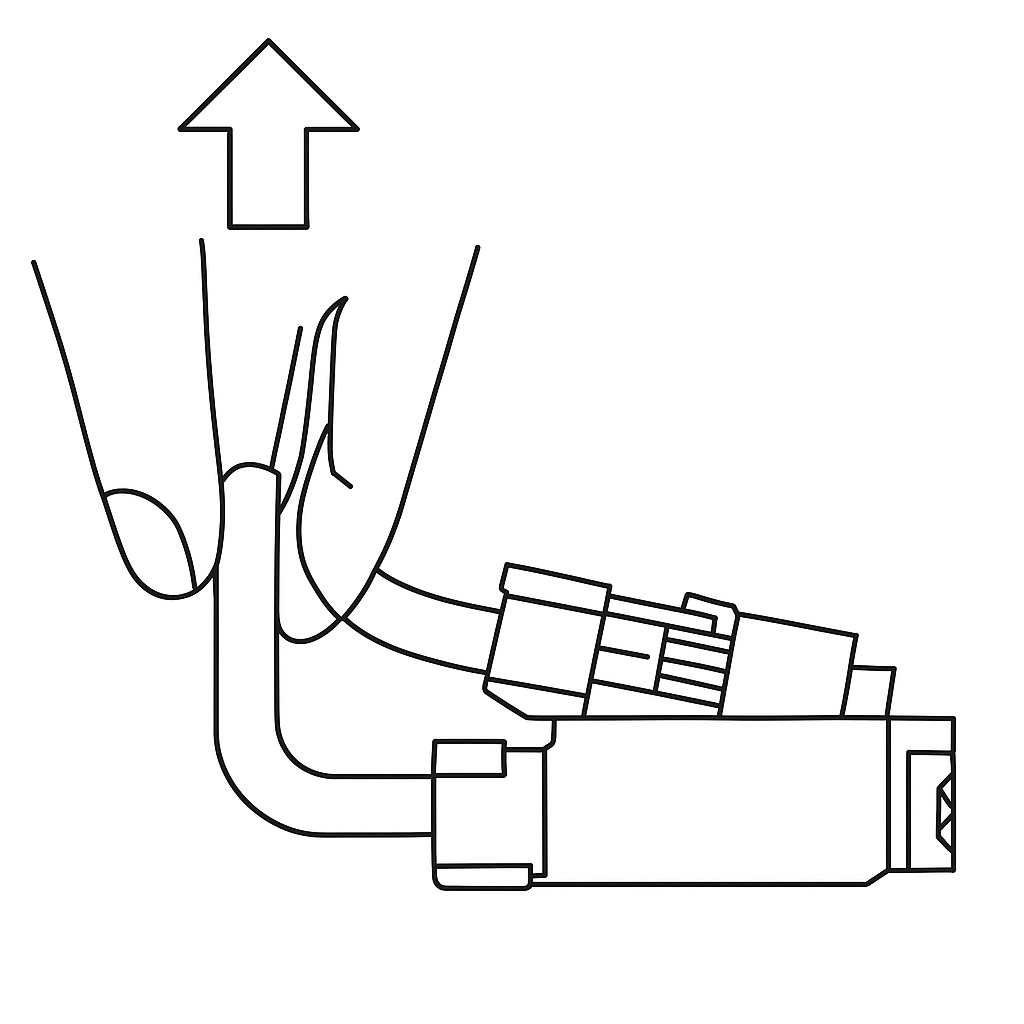

Los conectores del ventilador de enfriamiento de pieza en la H2D tienen este diseño compacto. Al sacar el conector, por favor sujetá la base con la mano y tirá recto hacia arriba, de forma perpendicular a la superficie del PCB, para destrabarlo. Nunca hagas fuerza en sentido horizontal para evitar dañar el conector.
Cámara del cabezal

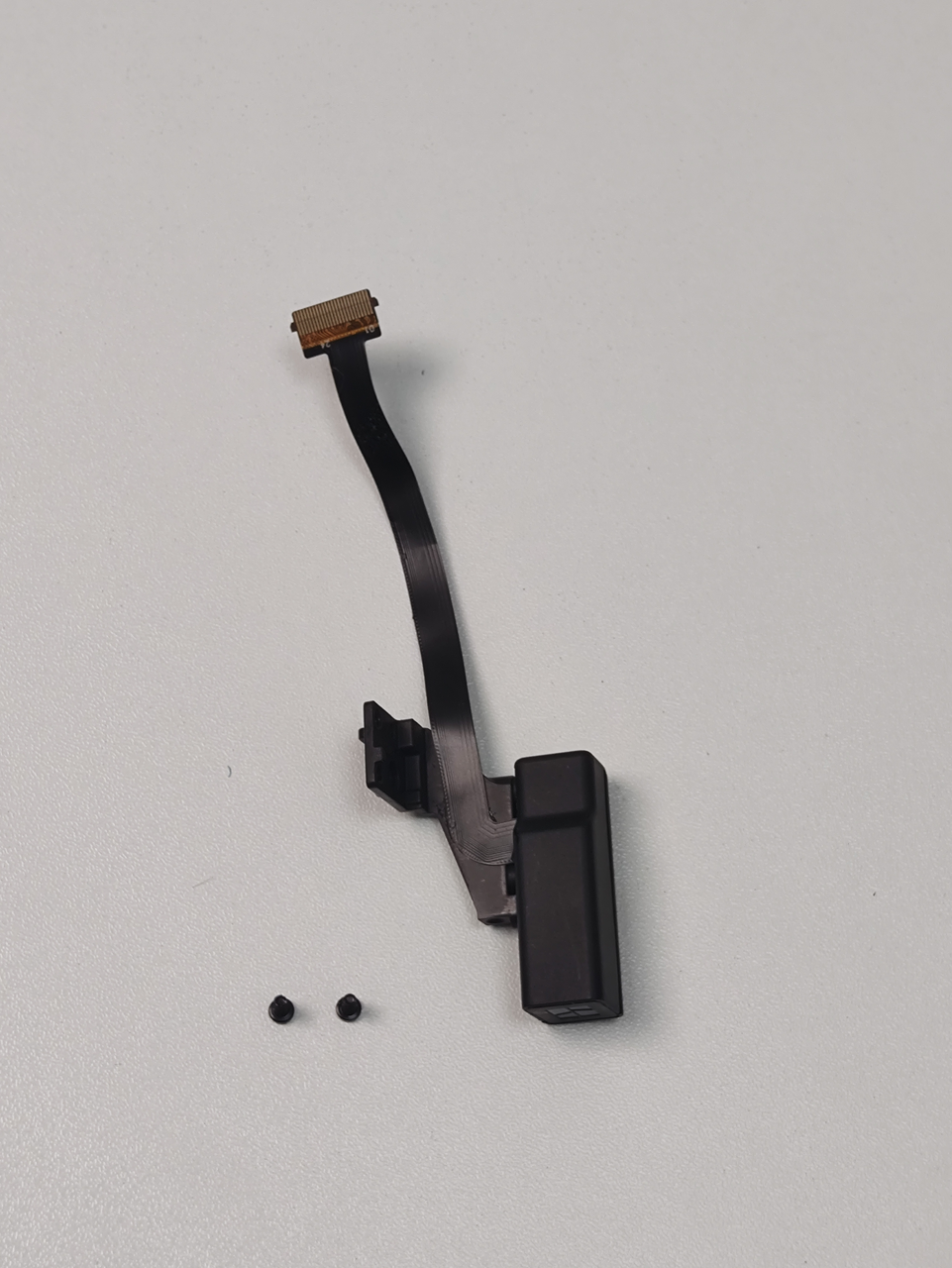

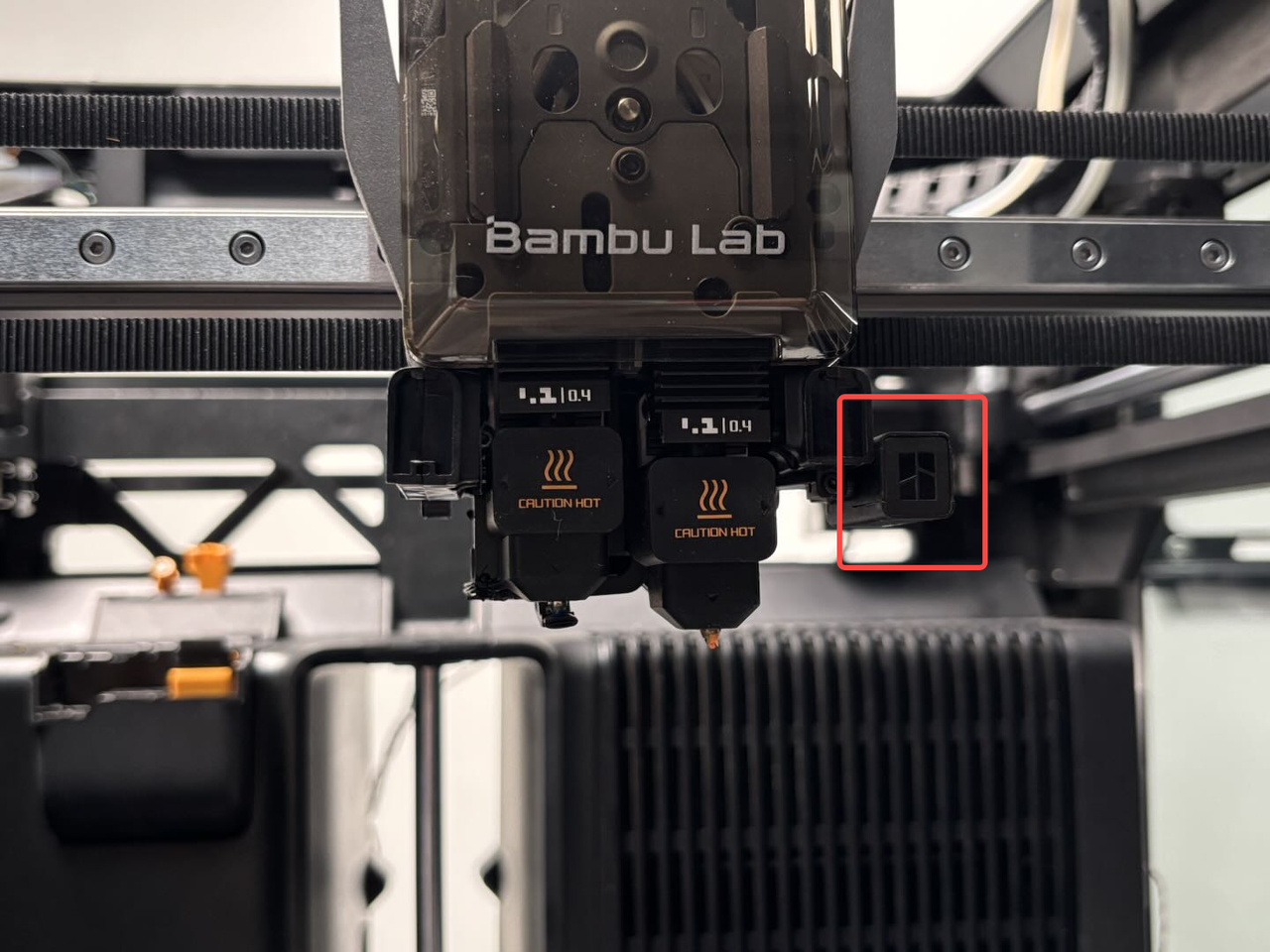

La cámara del cabezal (1080p 30fps) está instalada en el lado derecho del cabezal. Se usa para la calibración de precisión de movimiento, la calibración de alta precisión del offset del nozzle y el reconocimiento de códigos de identificación de la build plate y la plataforma láser. La cámara del cabezal y los accesorios incluidos son:
- Cámara del cabezal × 1
- Tornillos M2×5 × 2
Herramientas y materiales necesarios
- Cámara del cabezal nueva
- Llave Allen H2.0
- Llave Allen H1.5
Especificaciones y cantidades de los tornillos necesarios para reemplazar la cámara del cabezal de la H2D (te recomendamos guardar bien los tornillos que saques para no perderlos):
- M2x5: 2 para fijar el conducto de aire del ventilador del hotend derecho.
- M2x5: 2 para fijar el soporte de la cámara del cabezal.
Aviso de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de hacer cualquier laburo de mantenimiento, incluyendo tareas en la electrónica o los cables del cabezal. Hacer estas cosas con la impresora prendida puede causar un cortocircuito, dañando la electrónica y generando riesgos de seguridad.
Durante el mantenimiento o el arreglo de fallas, es posible que tengas que desarmar piezas, incluyendo el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con partes electrónicas mientras la impresora sigue prendida.
Por eso, es clave apagar la impresora y desenchufarla de la corriente antes de cualquier mantenimiento. Así evitás cortos o daños en la electrónica, asegurando un proceso seguro. Si tenés dudas sobre este tutorial, te recomendamos abrir un ticket técnico y vamos a tratar de ayudarte lo antes posible.
Retirar la cámara del cabezal
Paso 1: Sacar el conducto de aire del ventilador de enfriamiento, el ventilador y la placa de conexión del extruder
Podés consultar esta Wiki para retirar lo siguiente en orden:
- Conducto de aire del ventilador de enfriamiento de pieza
- Ventilador de enfriamiento de pieza
- Placa de conexión del extruder
Paso 2: Sacar el conducto de aire del ventilador del hotend derecho

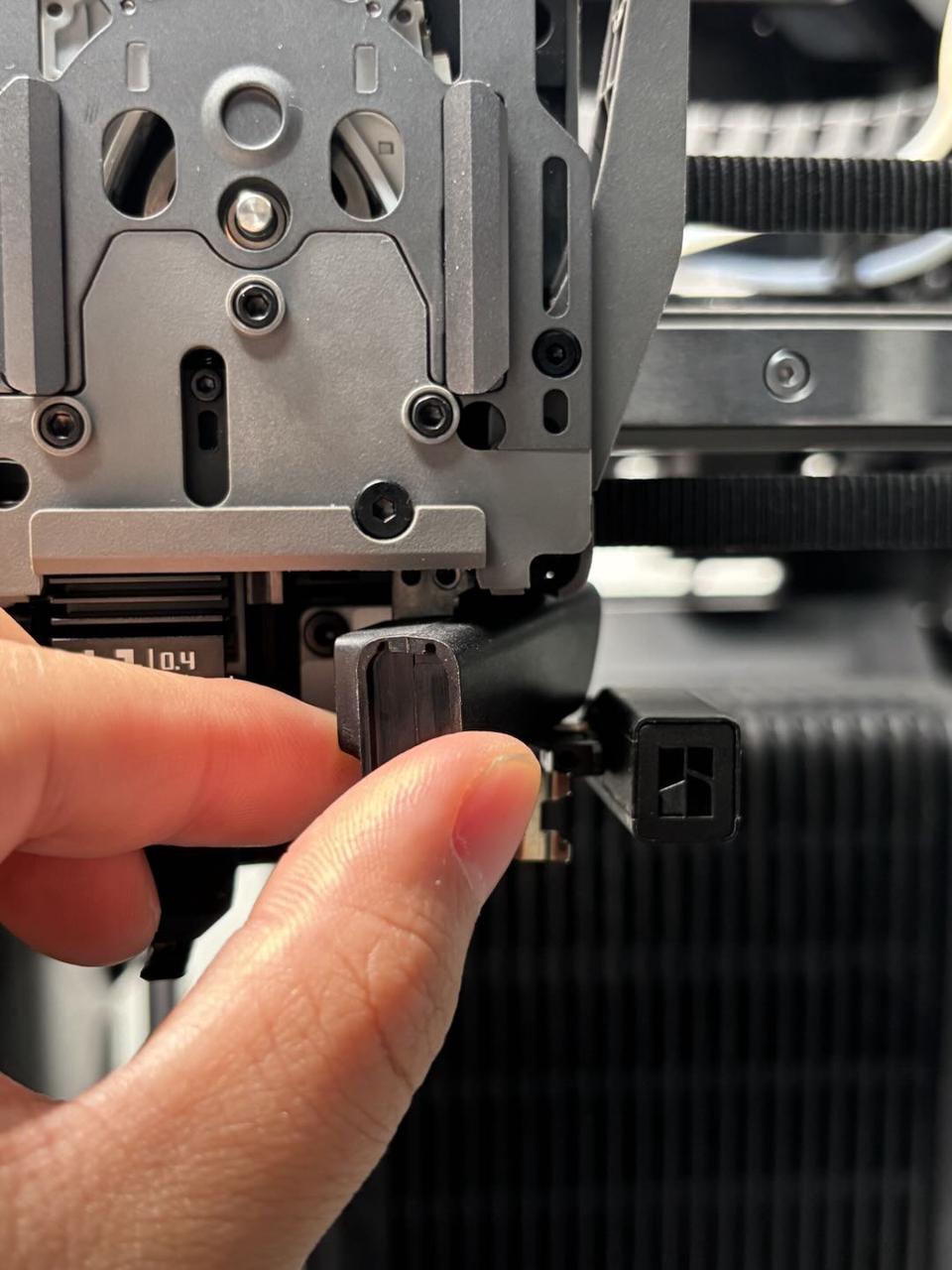

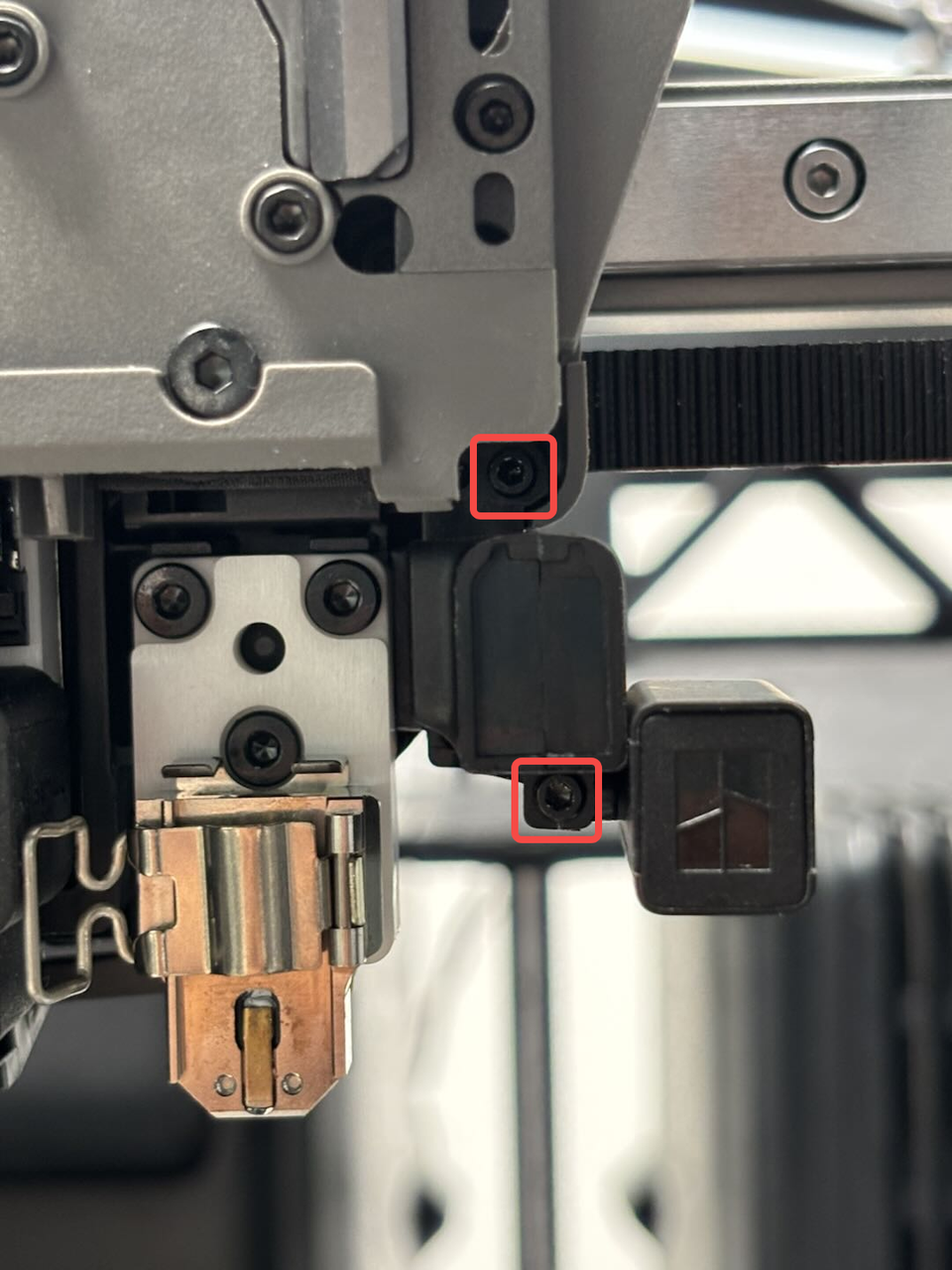

Primero sacá la tapa frontal del cabezal y el hotend derecho. Después, usá una llave Allen H1.5 para sacar los 2 tornillos de fijación (M2x5) y tirá del conducto de aire del ventilador del hotend derecho hacia afuera del cabezal en ángulo.
Paso 3: Retirar la cámara del cabezal

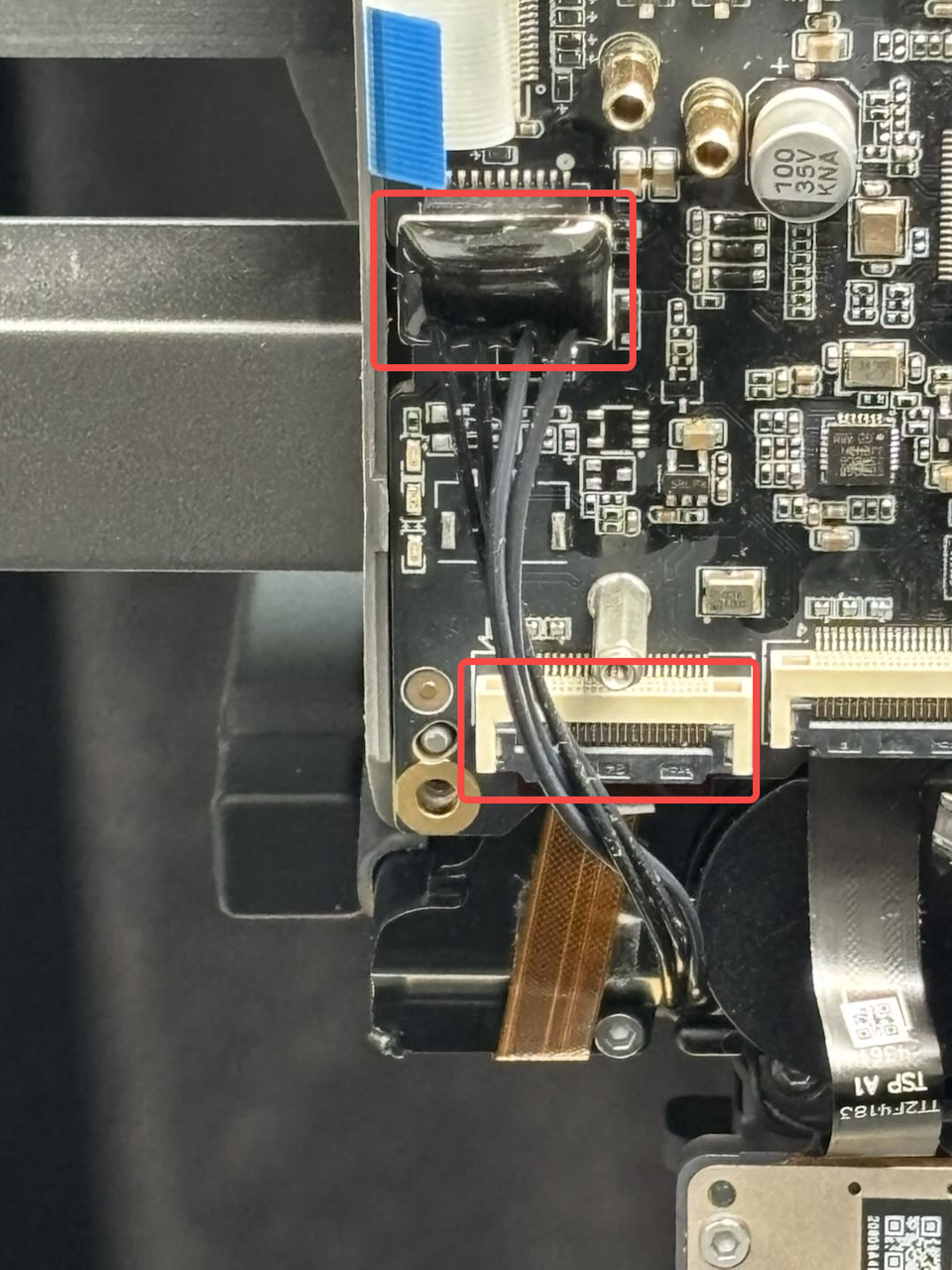

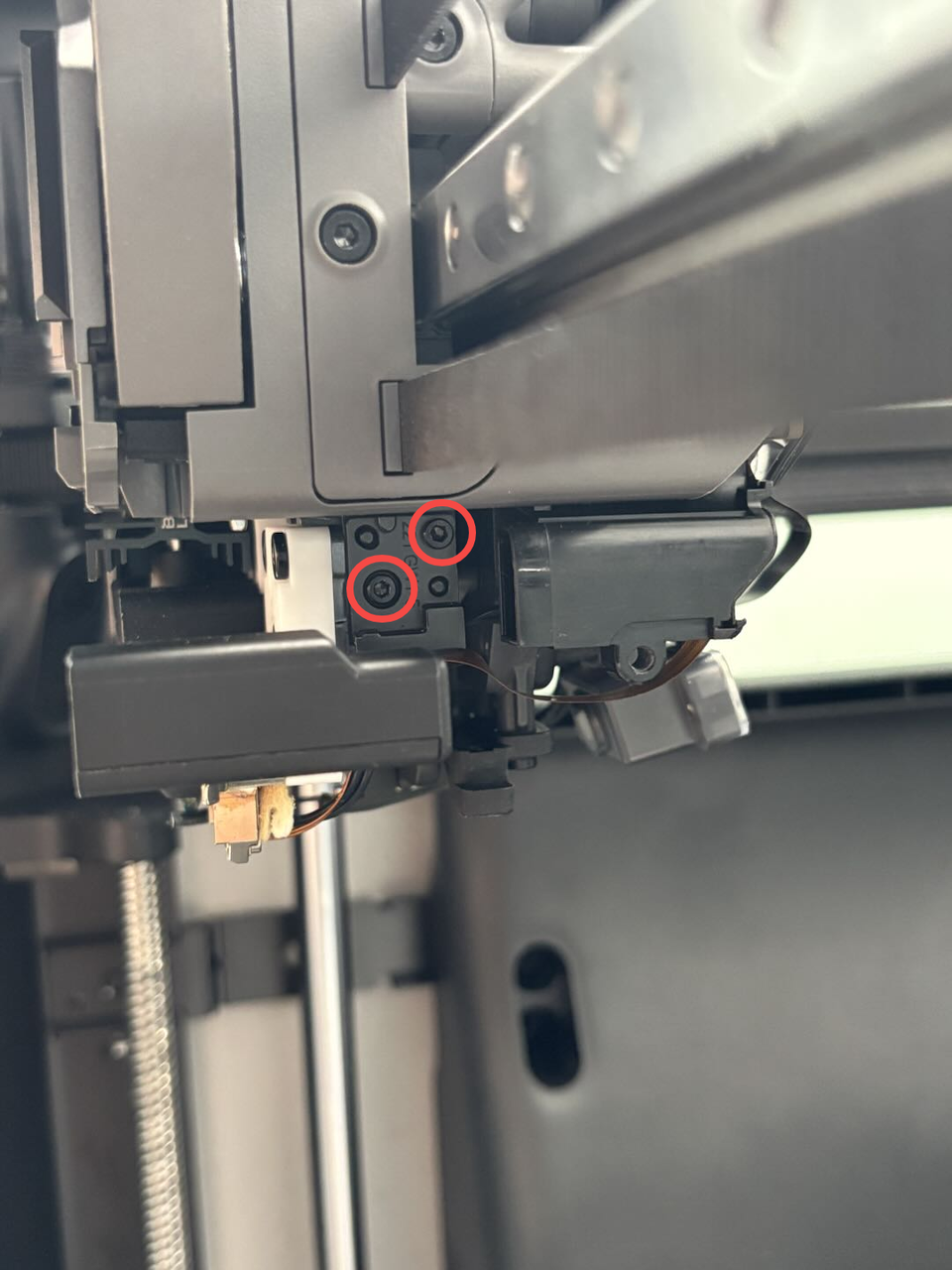

Primero, desenchufá el conector del conjunto de calentamiento del hotend derecho de la placa TH del cabezal, soltá la traba del cable de la cámara y sacá el cable de la interfaz. Después, usá una llave Allen H1.5 para sacar los 2 tornillos (M2x5) del soporte de la cámara, retirá el conector del conjunto de calentamiento de la traba de la cámara y sacá la cámara del cabezal.
Instalar la cámara del cabezal
Paso 1: Instalar la cámara del cabezal

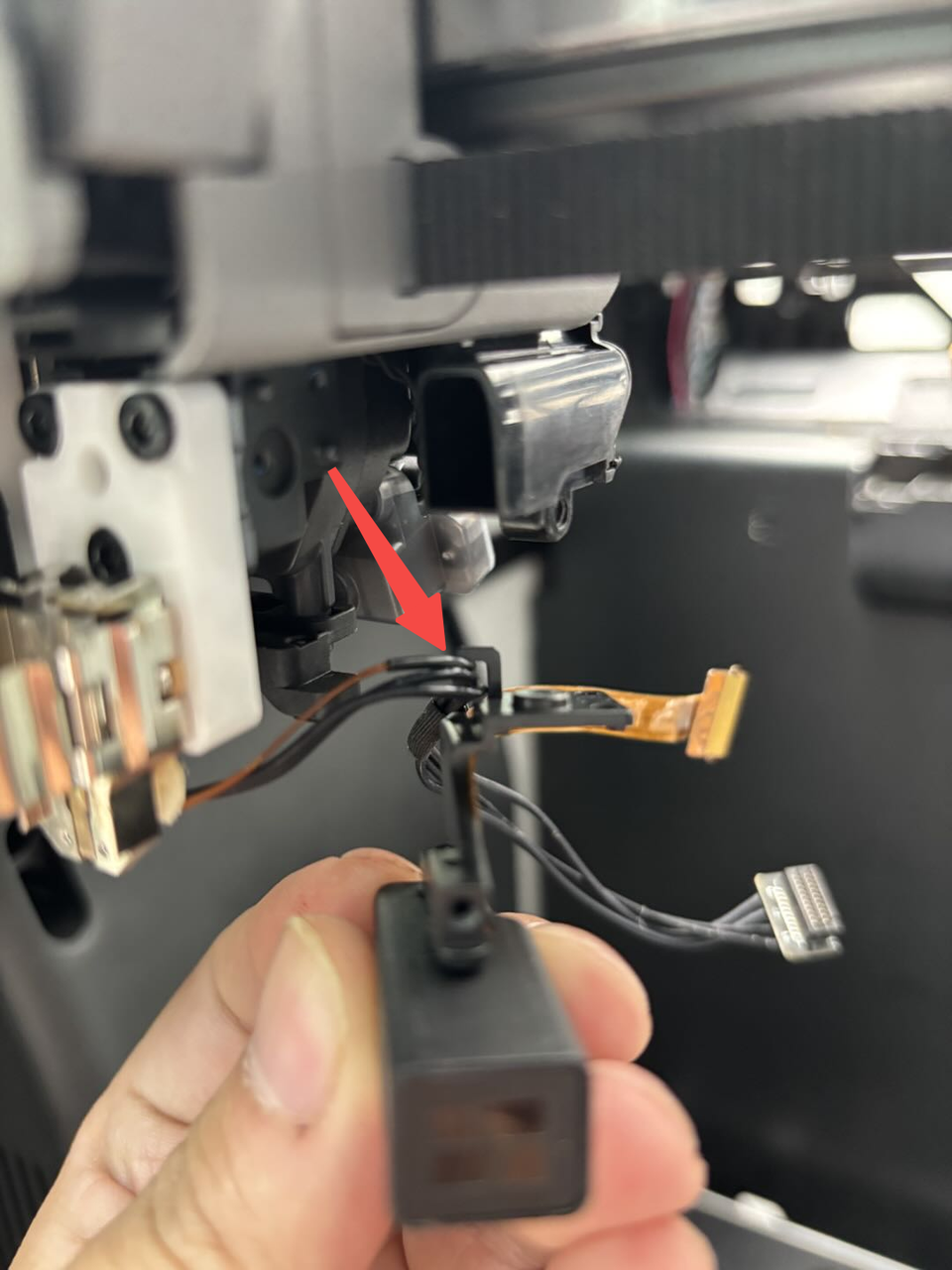

Insertá el conector del conjunto de calentamiento del hotend derecho en la traba para cables de la cámara, alineá el soporte de la cámara con el agujero del tornillo y usá una llave Allen H1.5 para ajustar los dos tornillos (M2x5). Conectá el cable de la cámara en su puerto y asegurate de trabarlo después de alinearlo. Por último, alineá el conjunto de calentamiento del hotend con el enchufe de la placa TH y volvé a conectar el cable.
Paso 2: Instalar el conducto de aire del ventilador del hotend derecho
Insertá el conducto de aire en el cabezal en ángulo y ajustá los 2 tornillos (M2x5) con la llave Allen H1.5. Después, instalá el hotend derecho en el conjunto de calentamiento, ajustá la traba y poné la funda de silicona del hotend.
Paso 3: Instalar la placa de conexión del extruder, el ventilador de enfriamiento y el conducto de aire
Podés consultar esta Wiki para instalar lo siguiente en orden:
- Placa de conexión del extruder
- Ventilador de enfriamiento de pieza
- Conducto de aire del ventilador de enfriamiento de pieza
Verificar el funcionamiento
Enchufá la alimentación y prendé la impresora. El mensaje de error debería desaparecer.
Notas finales
Esperamos que esta guía te haya servido.
Si esto no soluciona tu problema, por favor abrí un ticket técnico para que podamos ayudarte. Si tenés alguna sugerencia o comentario sobre esta Wiki, dejanos un mensaje abajo. ¡Gracias por el aguante!
