Este artículo presenta el procedimiento de reemplazo de la lente y del concentrador de aire del módulo láser de la serie H2.
Nota: En esta página usamos la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para la H2S y la H2C.

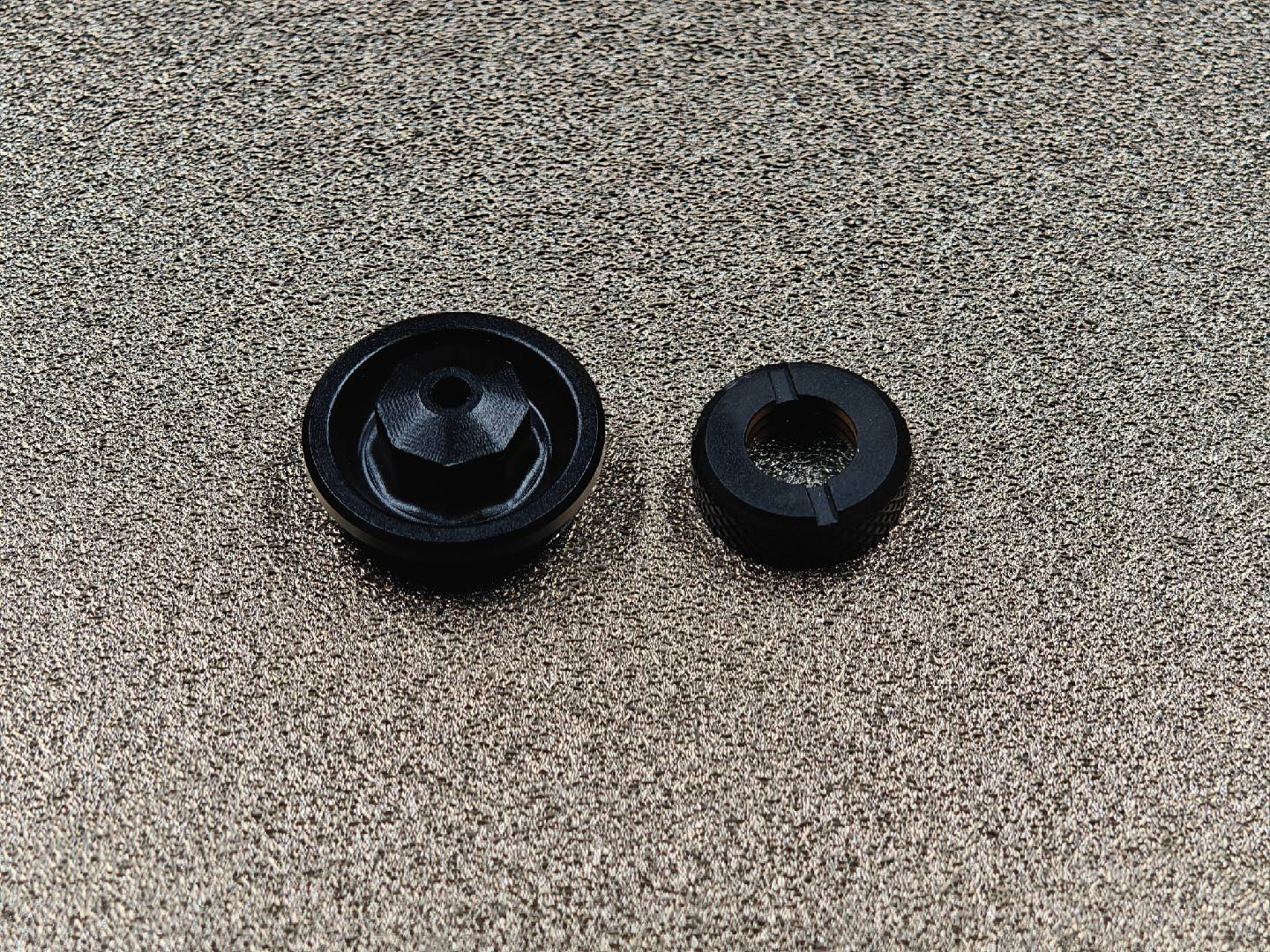

Lente láser y concentrador de aire
Modelos de impresoras compatibles
Bambu Lab H2DL
¿Cuándo hacerlo?
Cambiá la lente láser o el concentrador de aire cuando detectes suciedad o desgaste.
Herramientas y materiales necesarios
- Llave Allen H2.0
- Llave de tubo de 10 mm impresa o pinzas
Advertencia de seguridad
Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluyendo tareas en la electrónica o en los cables del cabezal. Trabajar con la impresora prendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la resolución de problemas, es posible que tengas que desarmar partes, incluido el hotend. Esto deja expuestos cables y componentes eléctricos que podrían entrar en cortocircuito si se tocan entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede dañar la electrónica de la impresora y generar problemas adicionales.
Por lo tanto, es crucial que apagues la impresora y la desconectes de la corriente antes de cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica, garantizando un mantenimiento seguro y efectivo. Si tenés alguna duda sobre cómo seguir esta guía, abrí un ticket en nuestra página de soporte y vamos a hacer lo posible para responderte rápido y darte la ayuda que necesites.
Cómo sacar el concentrador de aire y la lente láser viejos
1. Sacar el concentrador de aire

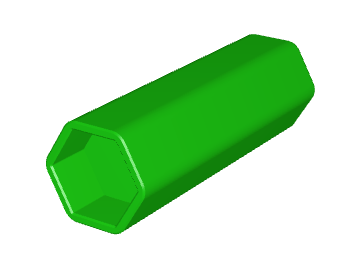

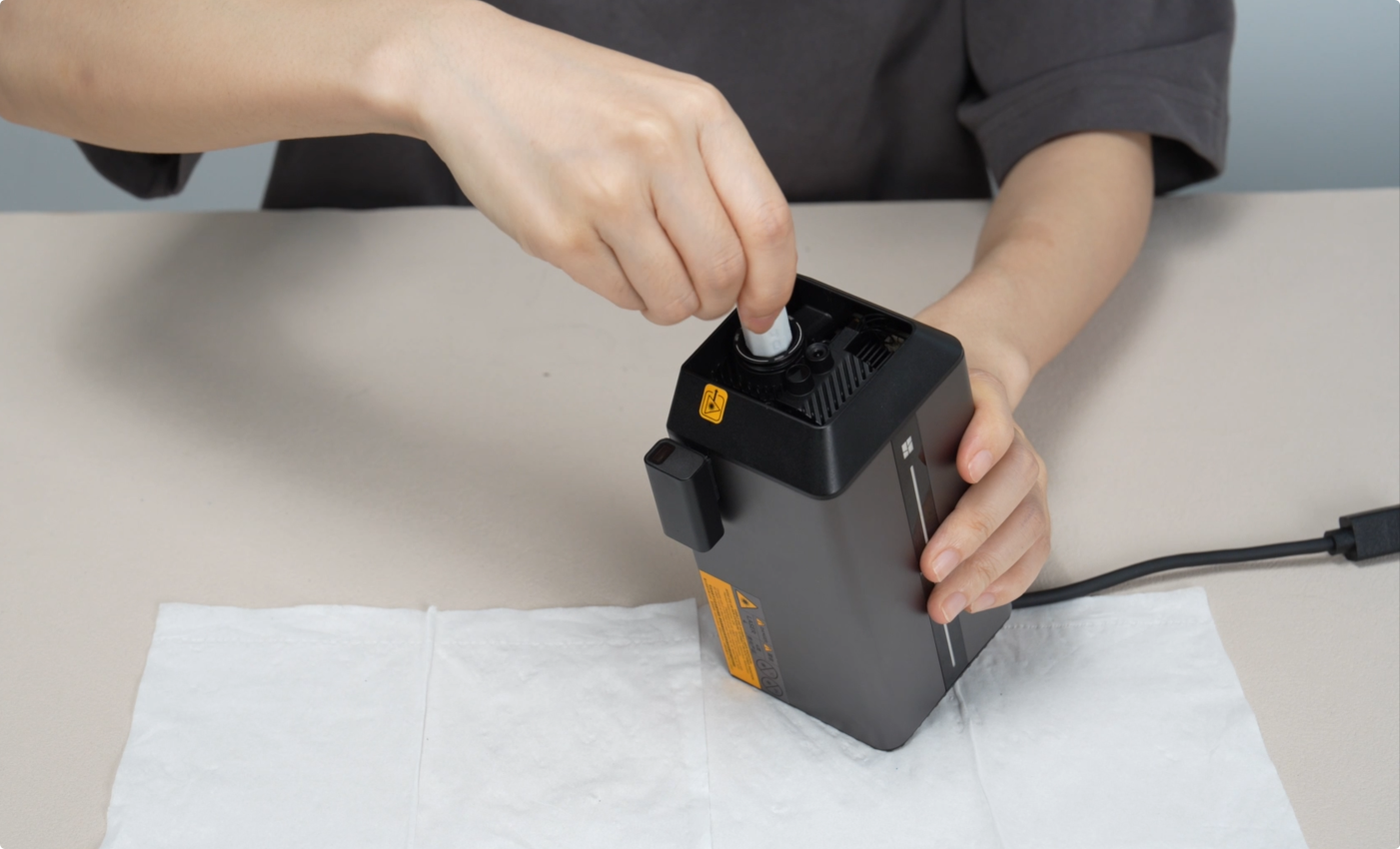

Podés usar la llave de tubo impresa para desatornillar el concentrador de aire girándolo en sentido antihorario.

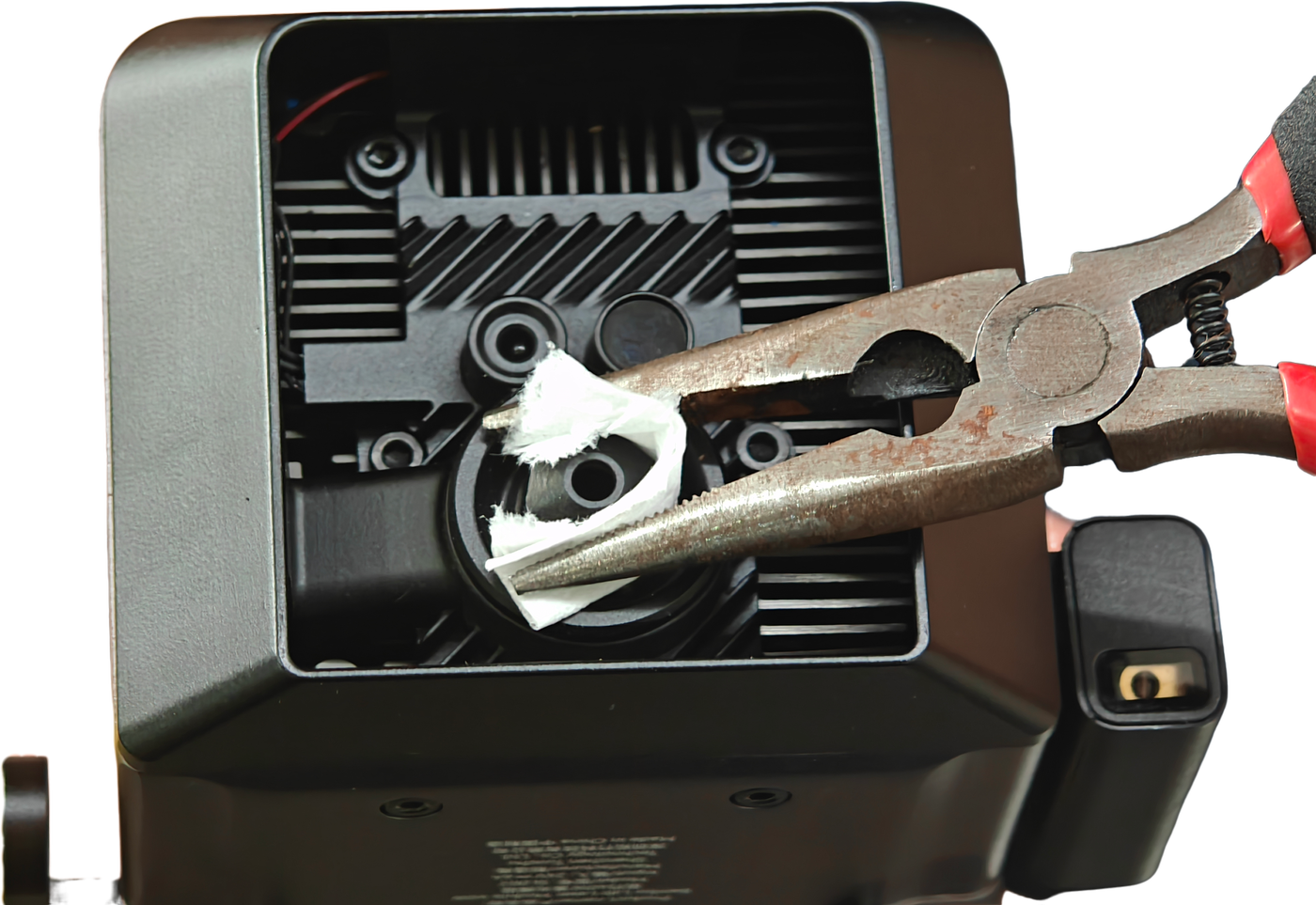

Si no imprimiste la herramienta de tubo correspondiente de antemano, también podés usar unas pinzas para desatornillarlo para la izquierda. Te recomendamos poner un pañuelito descartable entre las pinzas y el concentrador para evitar rayar la superficie.

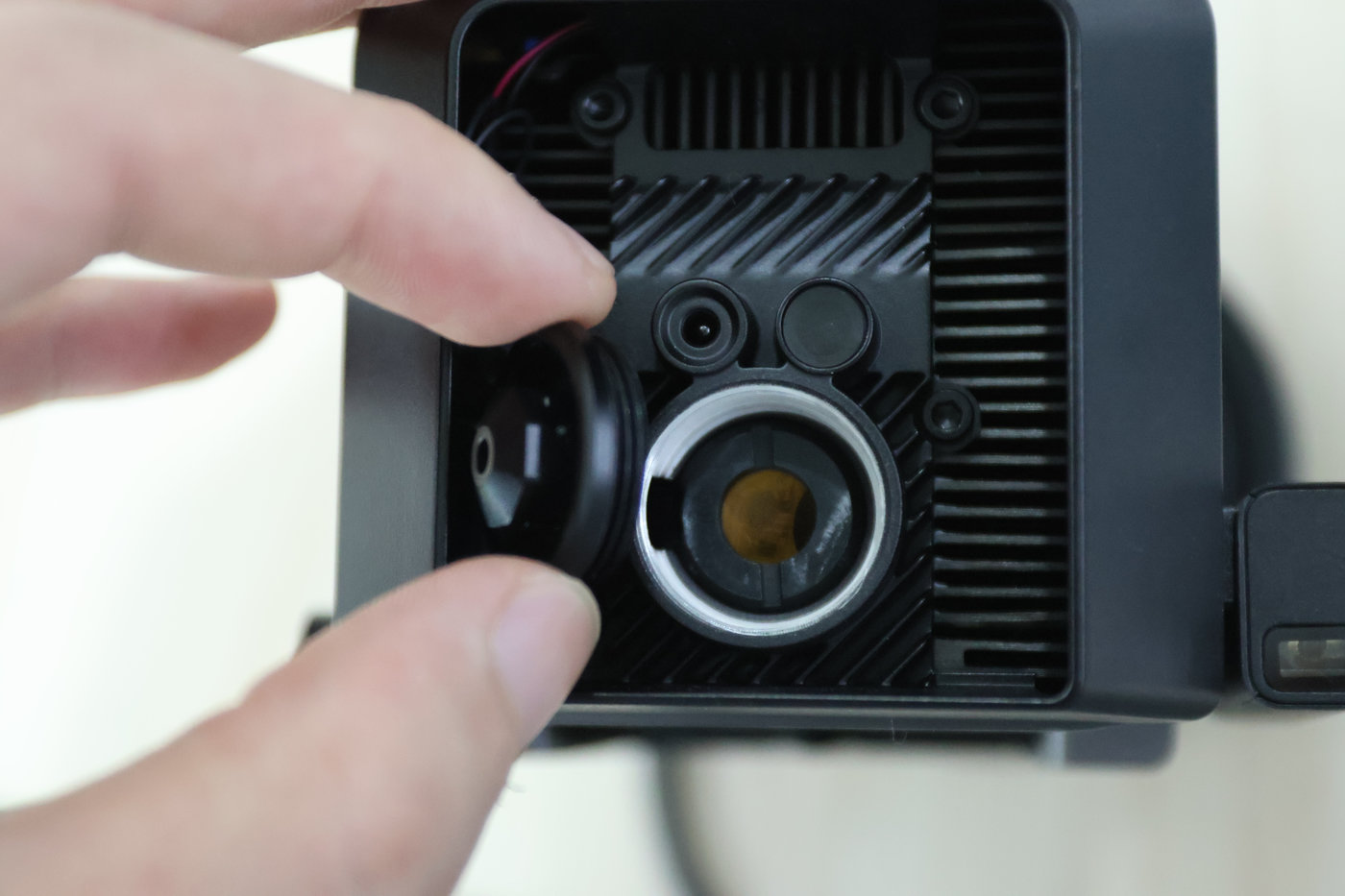

Una vez que esté flojo, el concentrador de aire se puede sacar como se muestra abajo.
2. Sacar la lente láser

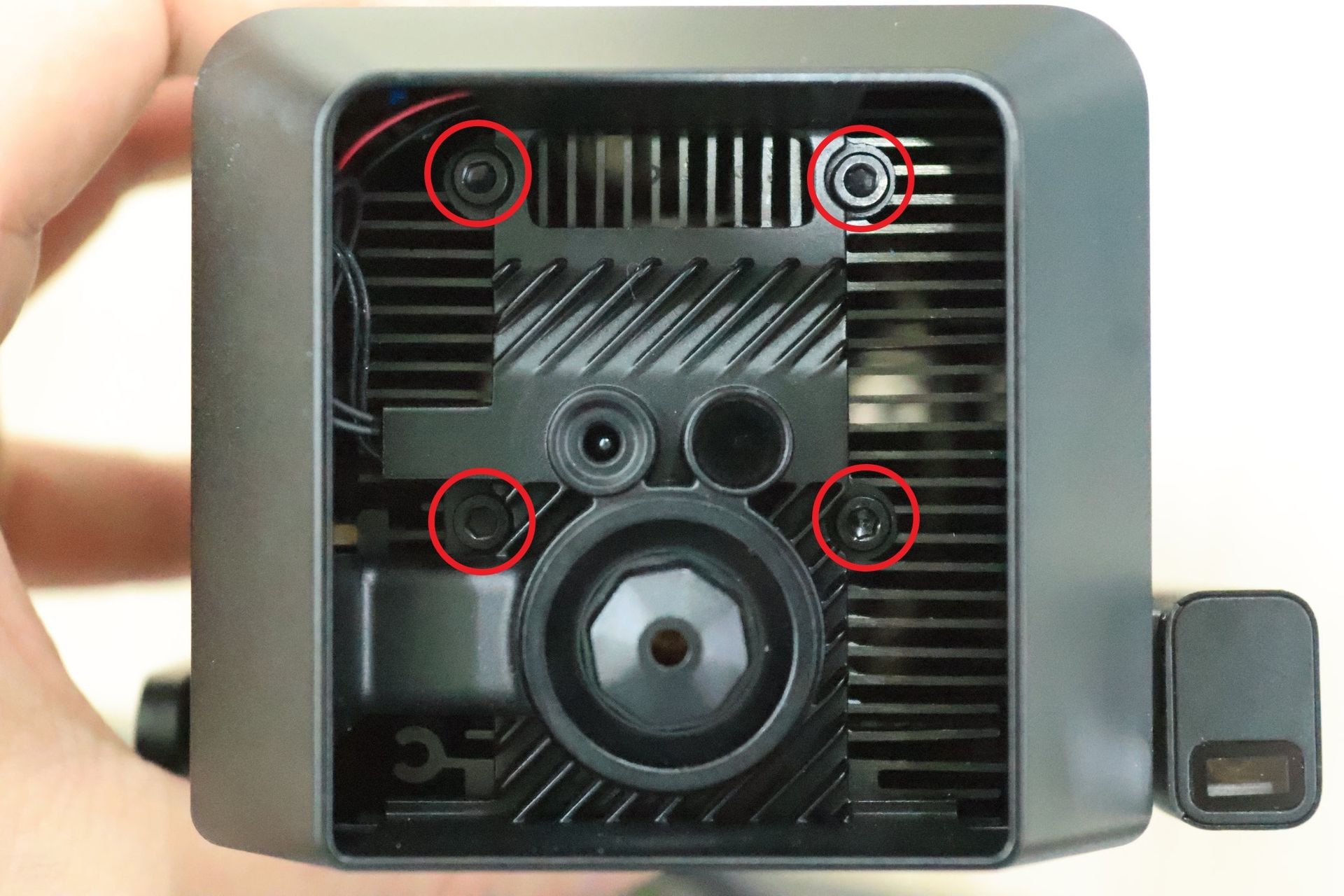

Antes de sacar la lente láser, primero tenés que retirar el deflector de viento del módulo láser. Aflojá los cuatro tornillos de fijación (M2.5x5) del deflector como se ve a continuación.

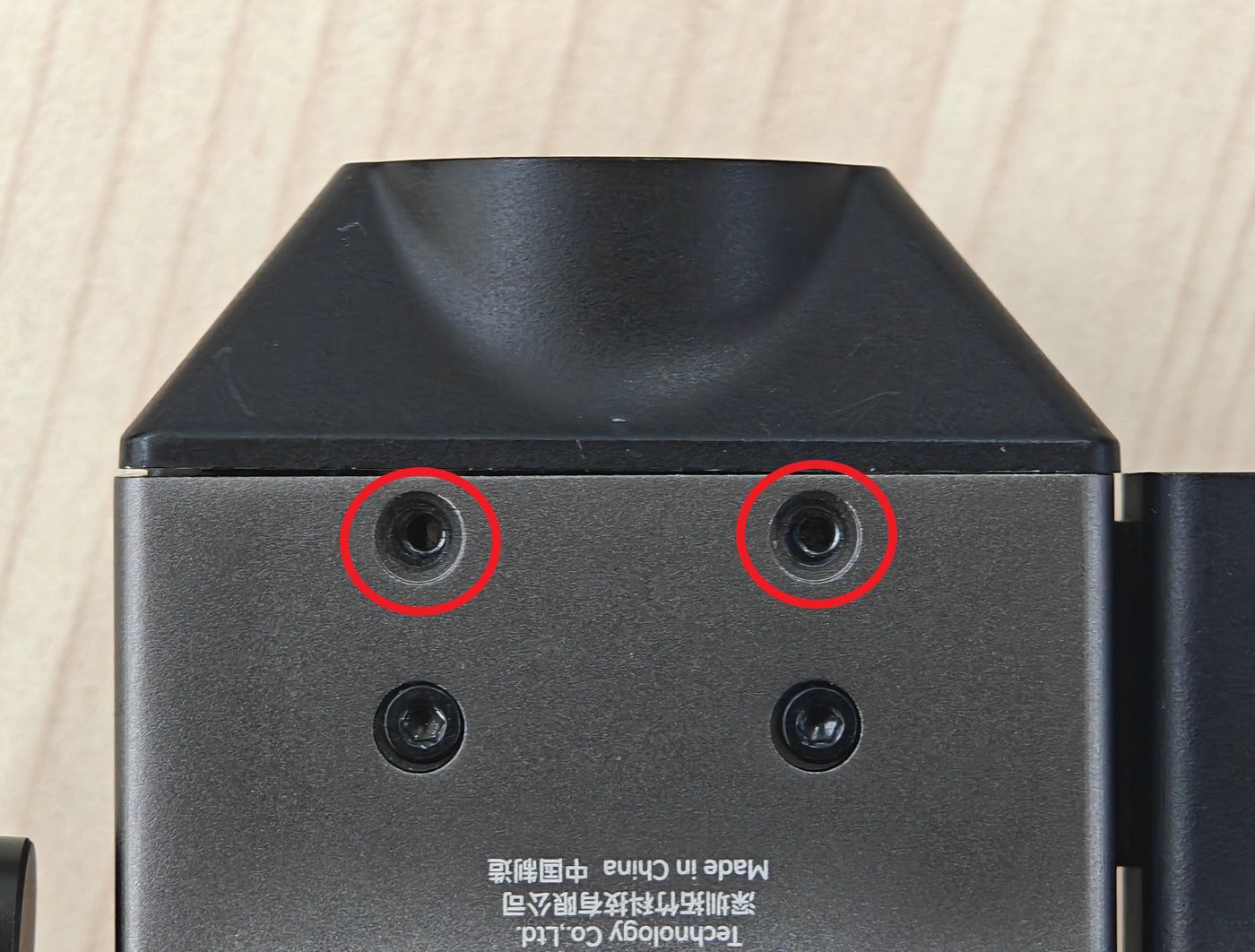

Si estás usando el módulo láser de 10W, también vas a tener que sacar los dos tornillos de fijación laterales (M2.5x5).

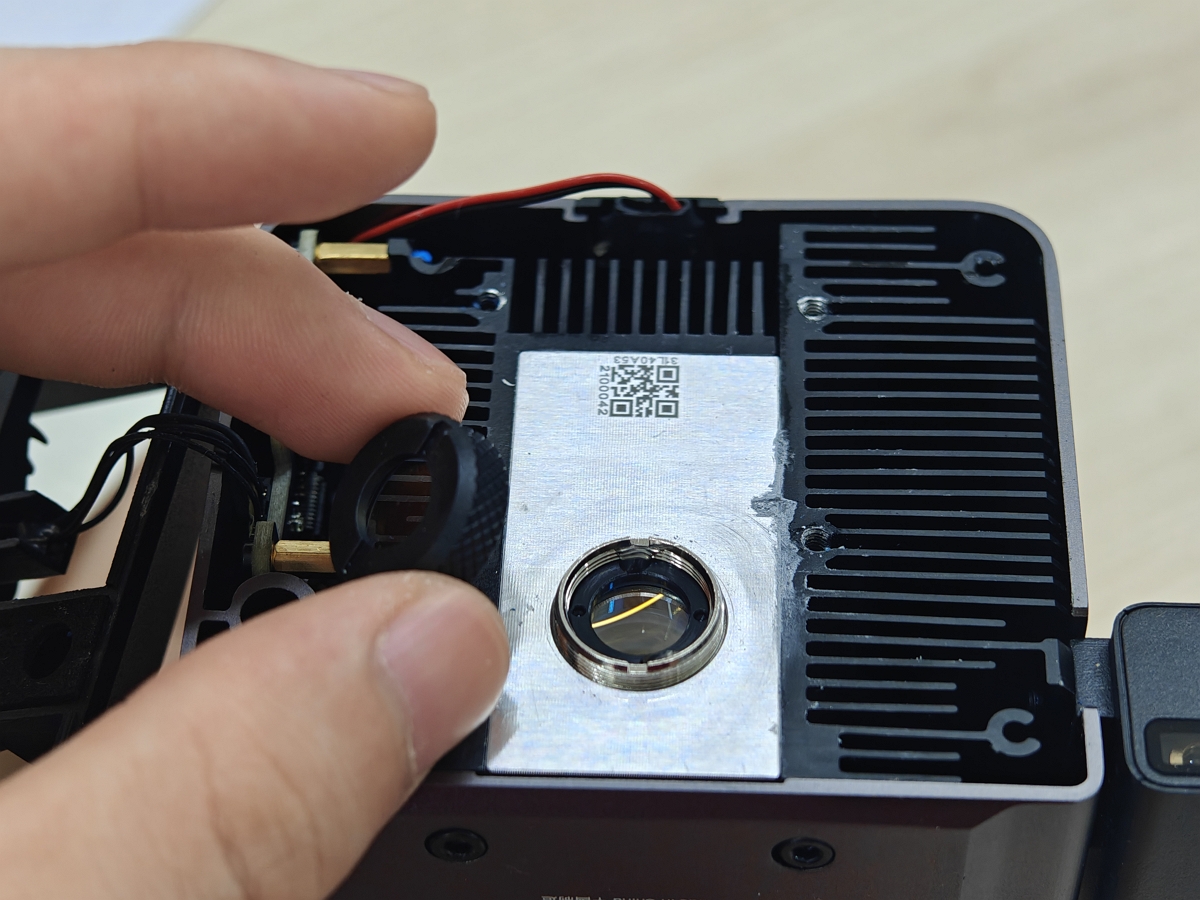

Después de abrir el deflector de viento, girá la lente láser en sentido antihorario para sacarla.
No toques la lente del módulo láser después de sacarla para evitar ensuciarla.
Cómo instalar el concentrador de aire y la lente láser nuevos
1. Instalar la lente láser

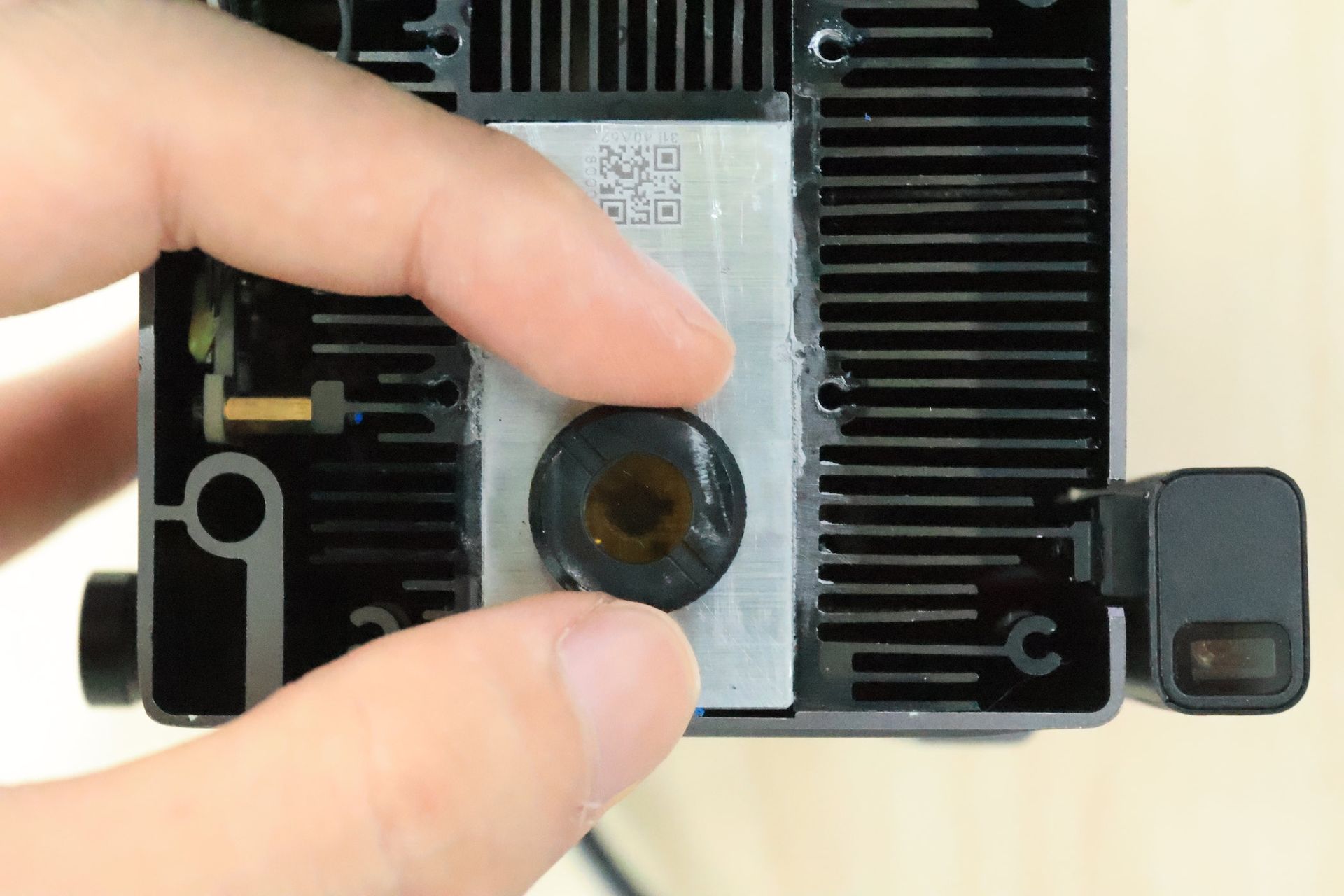

Girá la nueva lente láser en sentido horario hasta que quede bien firme.

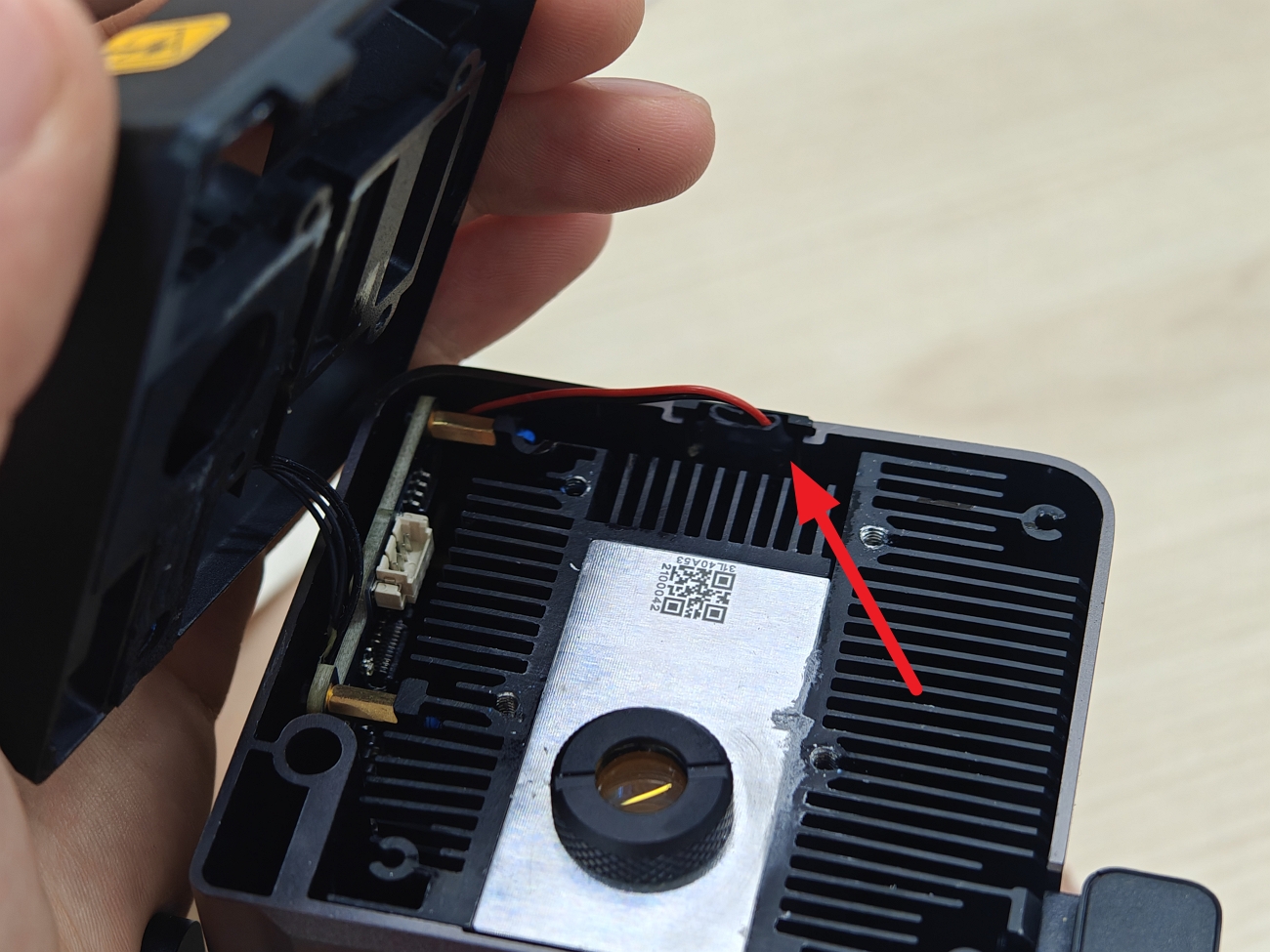

Al volver a instalar el deflector de viento, tené cuidado con los cables y asegurate de que nada quede apretado.
Después, ajustá los cuatro tornillos para completar el reemplazo de la lente.
Si estás usando el módulo láser de 10W, por favor ajustá también los dos tornillos de fijación laterales.
2. Instalar el concentrador de aire
De la misma manera, usá la llave de tubo o las pinzas para girar el concentrador en sentido horario hasta que esté bien apretado.
Nota: Evitá apretar de más, ya que podrías falsear la rosca.
Notas finales
Esperamos que esta guía detallada te haya resultado útil e informativa.
Si esta guía no soluciona tu problema, por favor envianos un ticket técnico; vamos a responder tus preguntas y darte asistencia.
Si tenés sugerencias o comentarios sobre esta Wiki, por favor dejá un mensaje en el área de comentarios. ¡Gracias por tu apoyo y atención!
