Este artículo detalla los pasos necesarios para cambiar el escape de cámara activo en las impresoras de la serie H2. Seguí estas instrucciones para asegurar que el sistema de ventilación de la cámara funcione correctamente y mantenga el sellado necesario.
Escape de cámara activo
El escape de cámara activo está ubicado en el revestimiento interno derecho de la impresora, con el ventilador de escape montado en su cara interna. Cuando está abierto, permite ventilar el aire del interior de la cámara; cuando está cerrado, proporciona un entorno sellado para la impresión. La impresora cuenta con un total de 7 escapes de cámara activos instalados.
Los repuestos para este componente incluyen:
- Escape de cámara activo * 7
Cuándo realizar el reemplazo
Este procedimiento debe realizarse cuando el escape de cámara activo esté dañado o presente fallas en su movimiento.
Herramientas y materiales necesarios
- Nuevo escape de cámara activo
Nota: El reemplazo del escape de cámara activo en la H2D no requiere sacar ni poner tornillos.
Advertencia de seguridad
¡IMPORTANTE! Es fundamental que apagues la impresora antes de hacer cualquier tarea de mantenimiento, incluyendo trabajos en la electrónica o en los cables del toolhead. Trabajar con la impresora encendida puede causar cortocircuitos, daños electrónicos y riesgos para tu seguridad.
Durante el mantenimiento, podrías tener que desarmar partes como el hotend. Esto deja expuestos cables y componentes que podrían entrar en cortocircuito si se tocan entre sí o con otras partes metálicas mientras el equipo está prendido. Por eso, apagá siempre la impresora y desconectala de la corriente antes de empezar para garantizar un mantenimiento seguro.
Retirar el escape de cámara activo

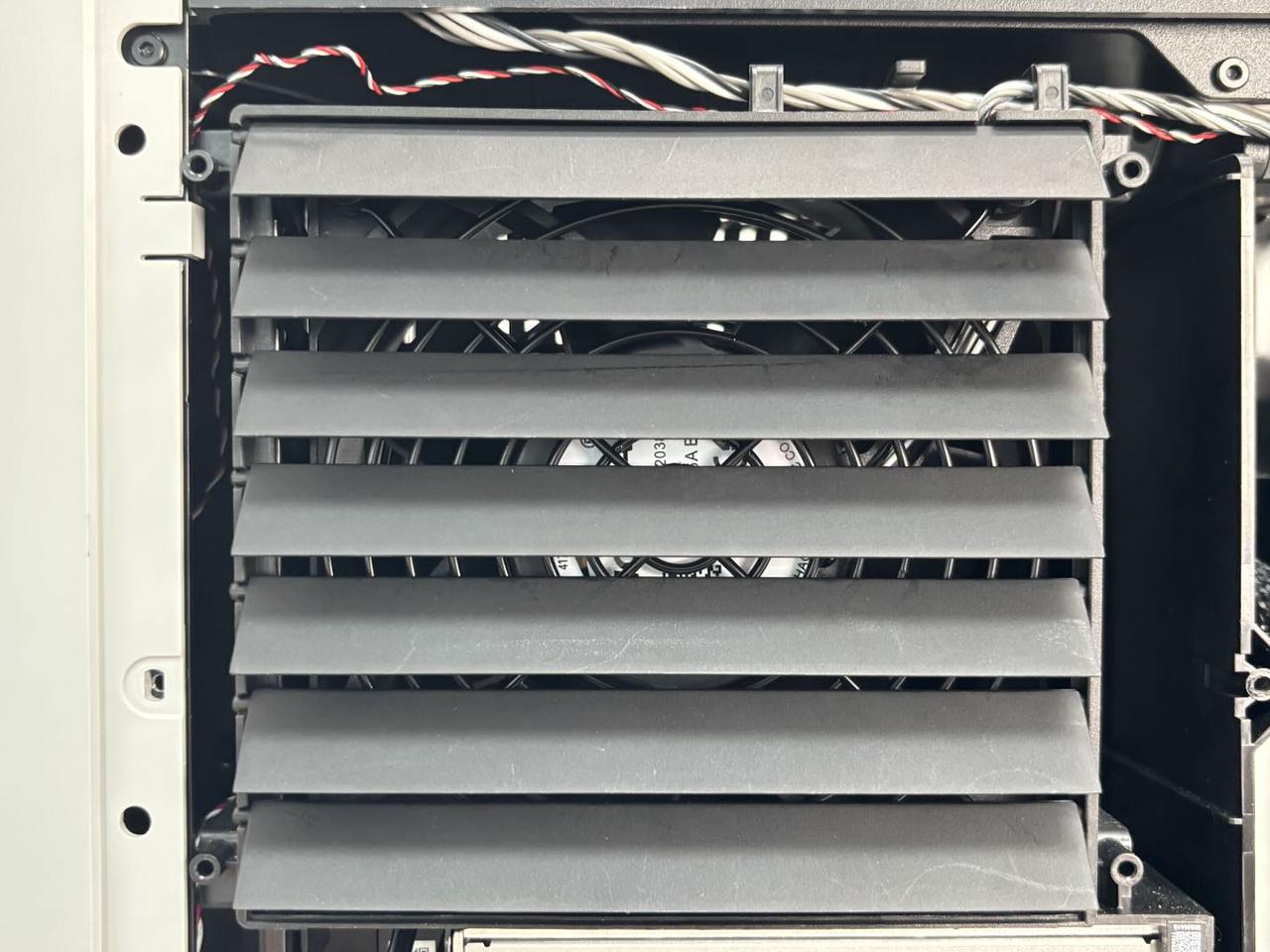

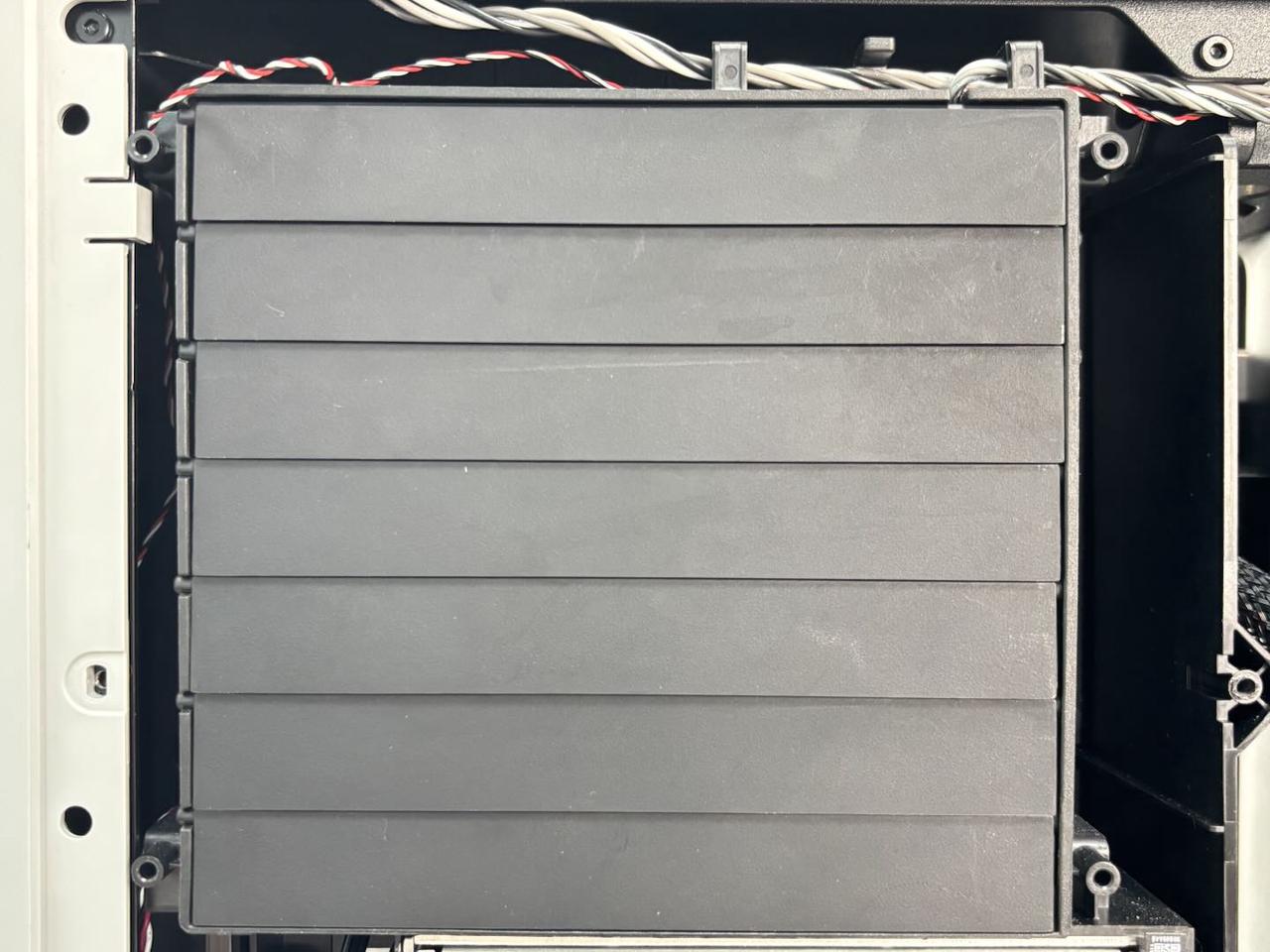

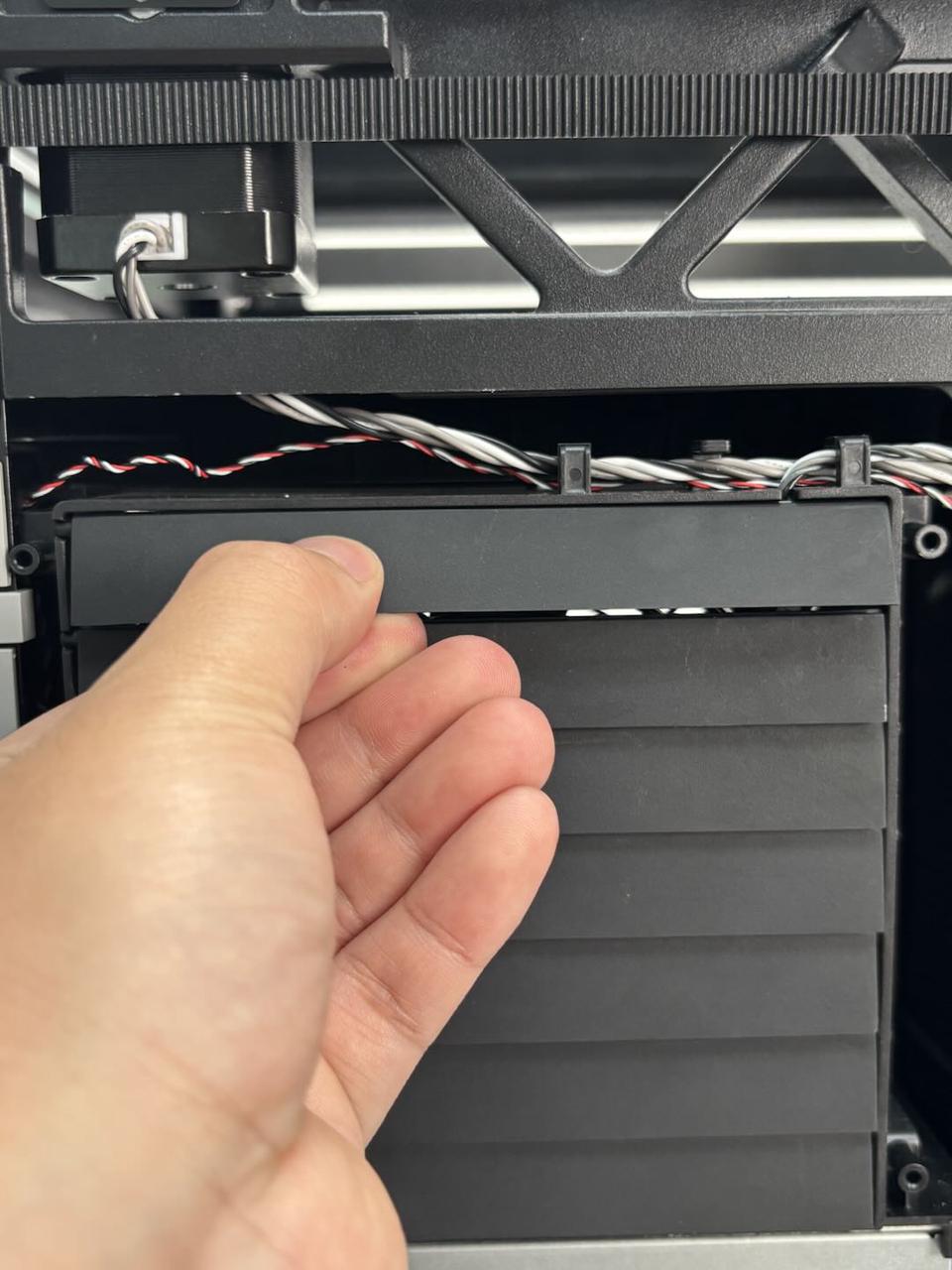

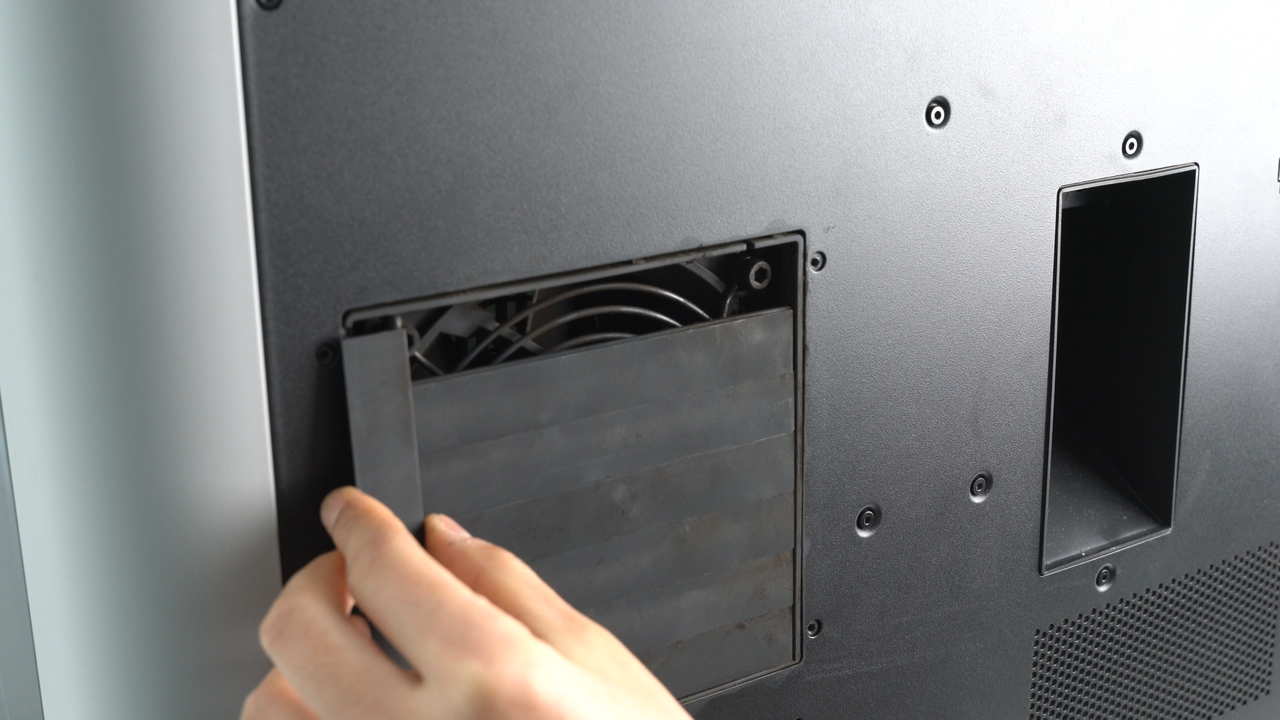

Antes de empezar, fijate que el escape de cámara activo esté en la posición que se ve en la imagen. Podés ajustar la posición manualmente empujándolo hacia arriba y después apagá la impresora. No hace falta que saques el panel trasero para este reemplazo.

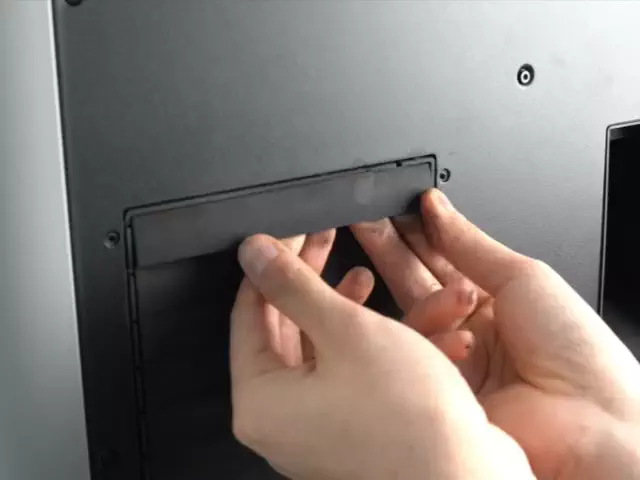

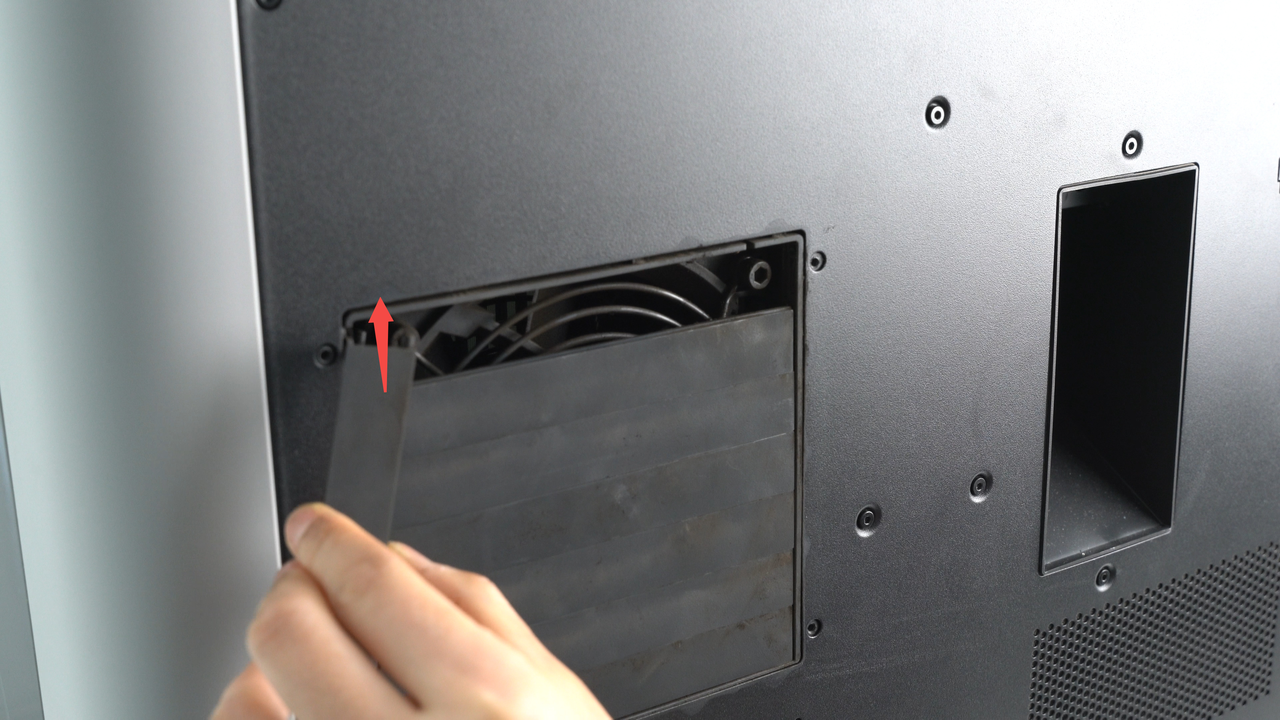

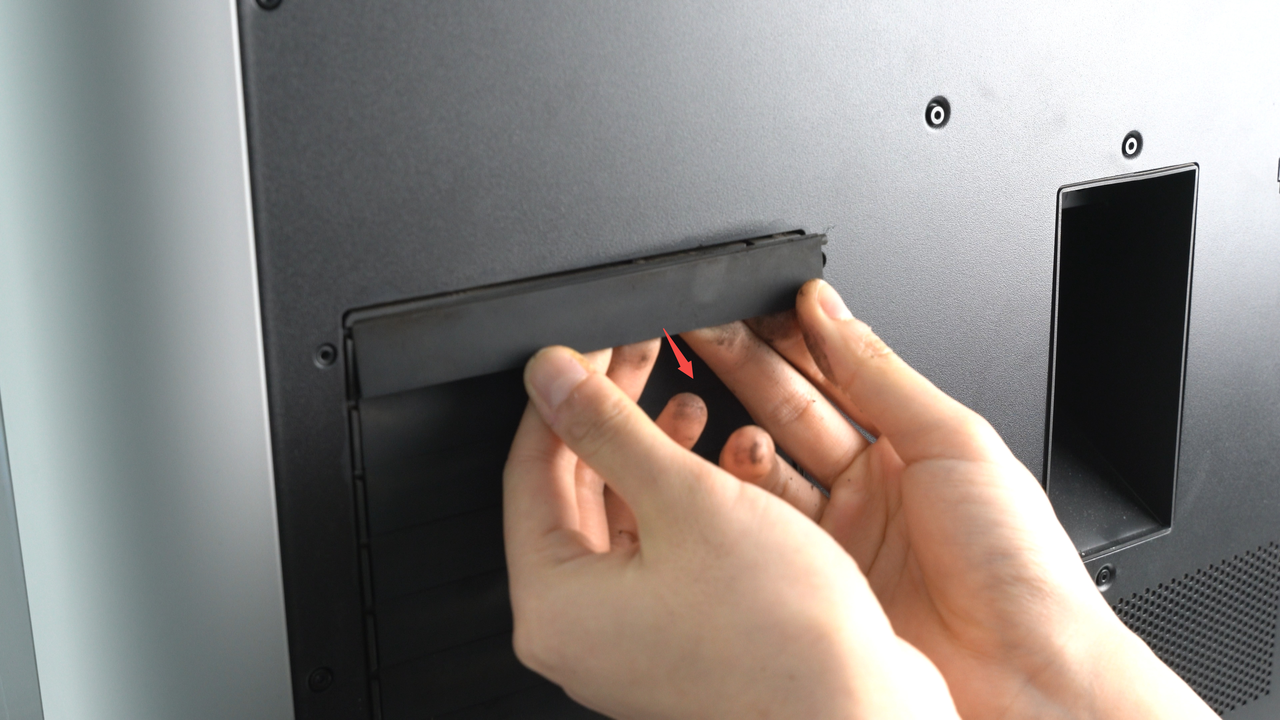

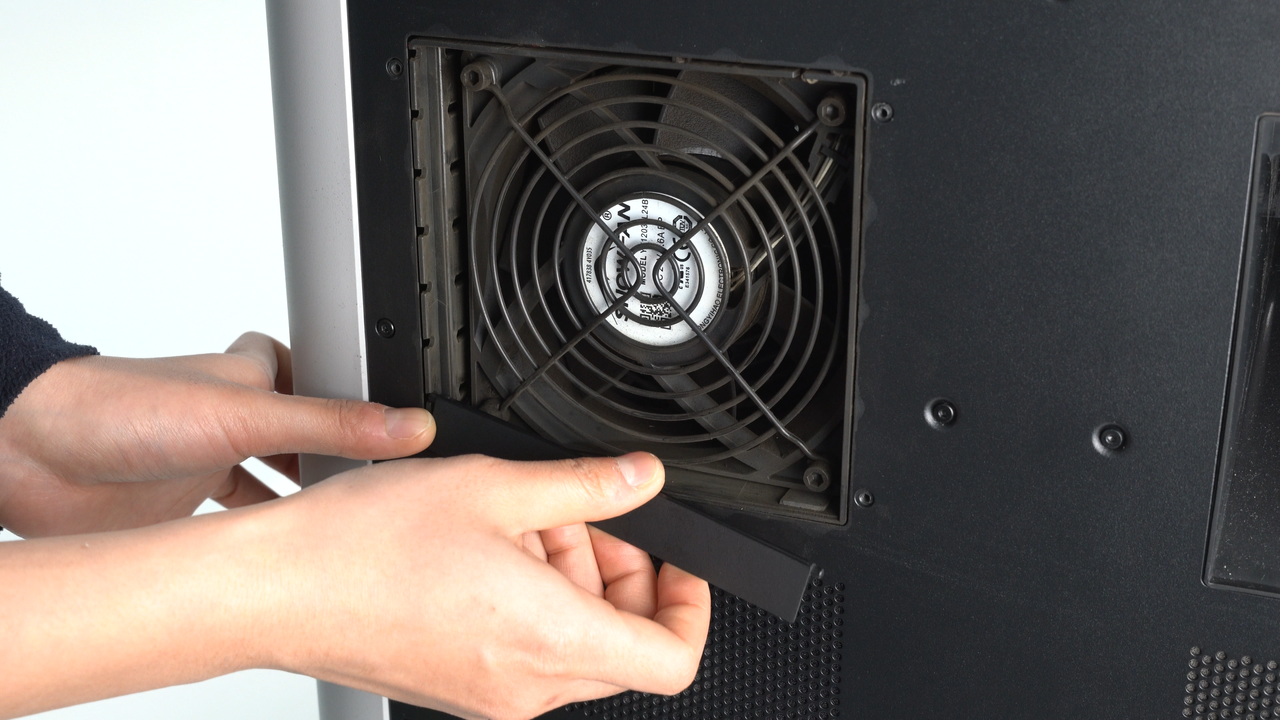

Agarrá el escape por el medio y doblalo apenas. Sacá el lado derecho del revestimiento interno y después retirá la traba exterior del lado izquierdo. Por último, tirá de la traba que está conectada a la chapa metálica para liberar el componente.
Si solo uno de los escapes está dañado, simplemente retirá ese.
Instalar el escape de cámara activo

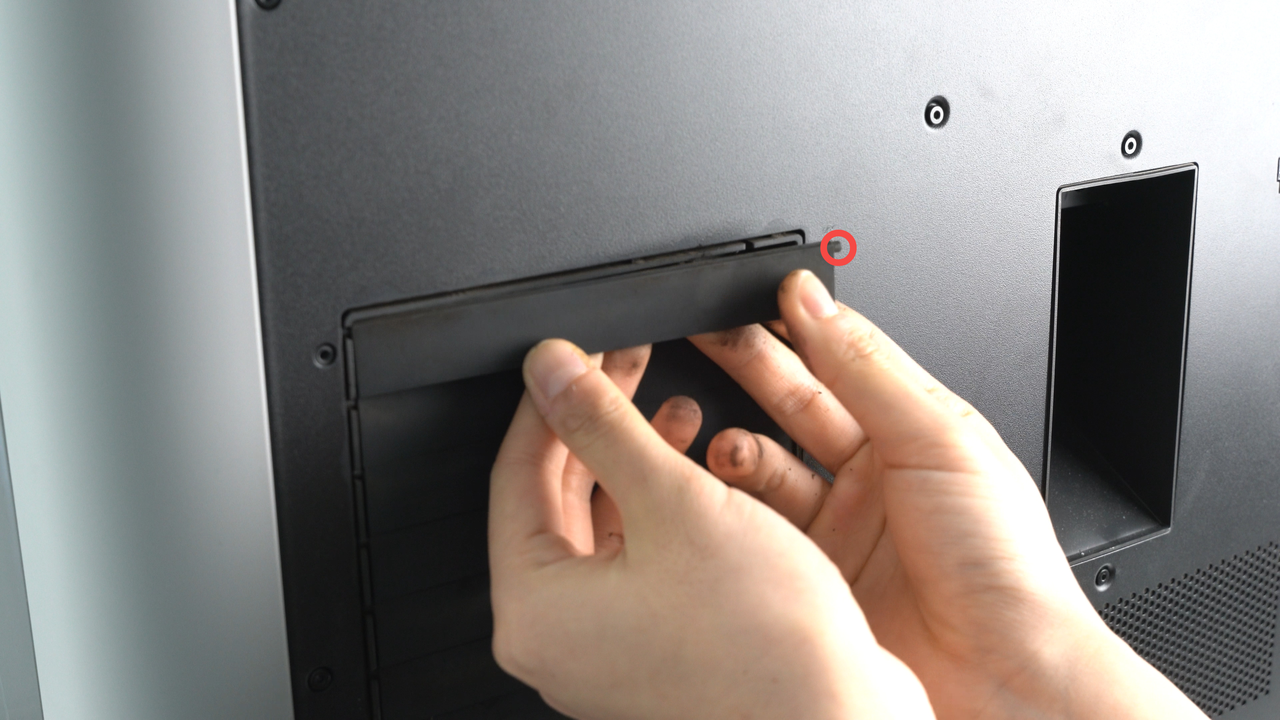

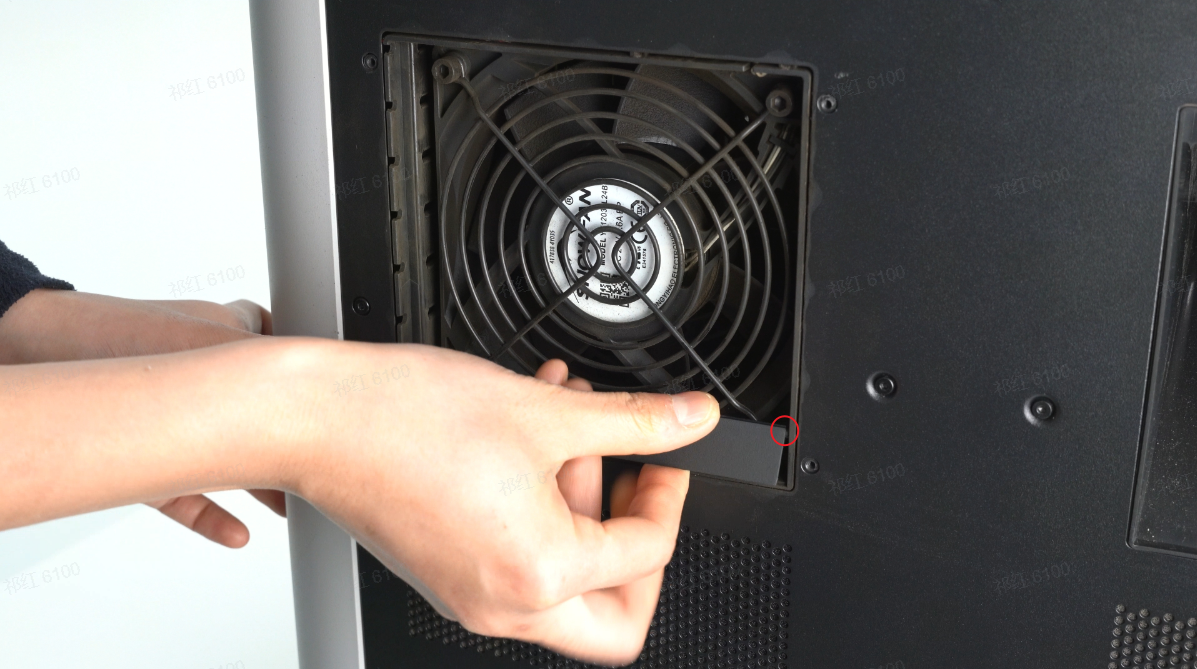

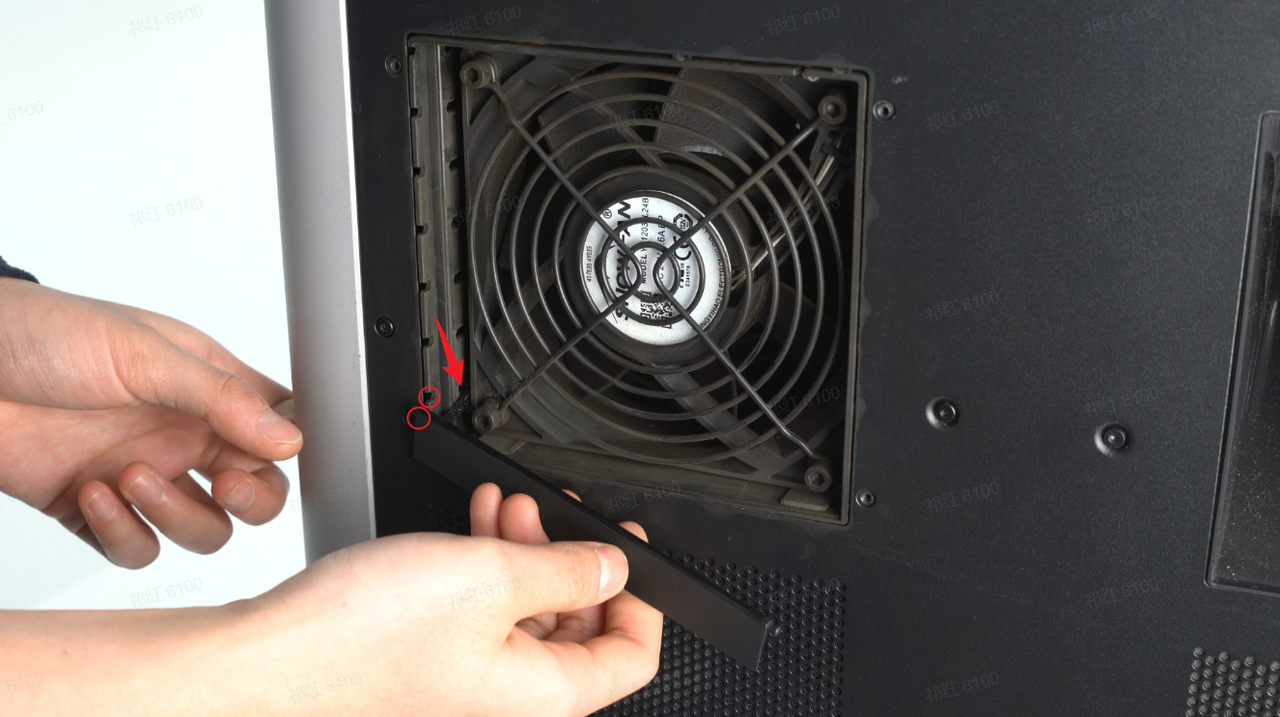

Insertá la traba del lado izquierdo del nuevo escape en la chapa metálica y después meté la traba exterior izquierda en el revestimiento interno. Finalmente, agarrá el medio del escape para doblarlo un poquito y calzá la traba del lado derecho.
Verificar el funcionamiento
Asegurate de que el escape esté bien firme y correctamente instalado. Una vez que conectes la corriente y prendas la impresora, el escape debería abrirse y cerrarse automáticamente por su cuenta.
