Este artículo detalla los pasos y las precauciones para reemplazar el acople del tubo PTFE de los idlers del extrusor dual en los modelos H2D y H2C.
Nota: En esta página se usa la máquina H2D como ejemplo. Los pasos para el reemplazo son exactamente iguales para la H2C.

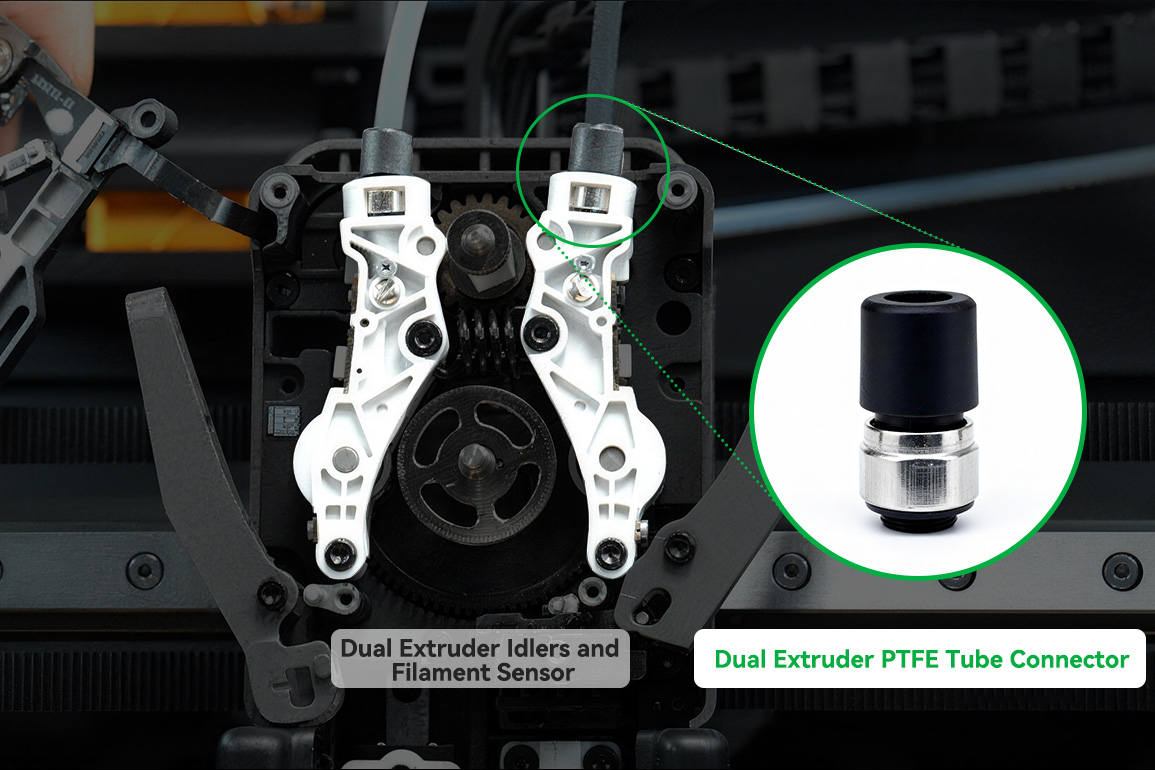

Conector de tubo PTFE del extrusor dual
El conector de tubo PTFE de los idlers del extrusor dual es un conector neumático instalado en la varilla conducida. Se usa para asegurar el bowden tube (tubo PTFE), garantizando que el filamento pueda entrar al extruder sin problemas.
Modelos de impresora aplicables
- H2C
- H2D
- H2D Pro
Cuándo usar esta guía
- El conector de tubo PTFE del extrusor dual está dañado.
- Los idlers del extrusor dual no pueden sujetar correctamente el bowden tube.
Herramientas y materiales necesarios
- Palanquita o destornillador plano
- Llave Allen H2.0
- Nuevo conector de tubo PTFE del extrusor dual
Por favor, ponete en contacto con nosotros abriendo un ticket de soporte para conseguir el repuesto. Tené en cuenta que al idler de la izquierda se le puede cambiar el conector neumático; el de la derecha no lo permite y requiere cambiar todo el conjunto del idler.
Aviso de seguridad
Es fundamental que apagues la impresora antes de hacer cualquier laburo de mantenimiento, incluyendo tareas en la electrónica o los cables del toolhead. Laburar con la máquina prendida puede causar un cortocircuito, dañando los componentes y siendo un peligro para vos.
Durante el mantenimiento, puede que tengas que desarmar partes como el hotend. Esto deja expuestos cables que podrían entrar en corto si se tocan entre sí o con el metal mientras hay corriente. Por eso, fijate siempre de apagarla y desenchufarla. Si tenés dudas, abrí un ticket en nuestra página de soporte y te damos una mano.
Cómo sacar el conector de tubo PTFE del extrusor dual viejo

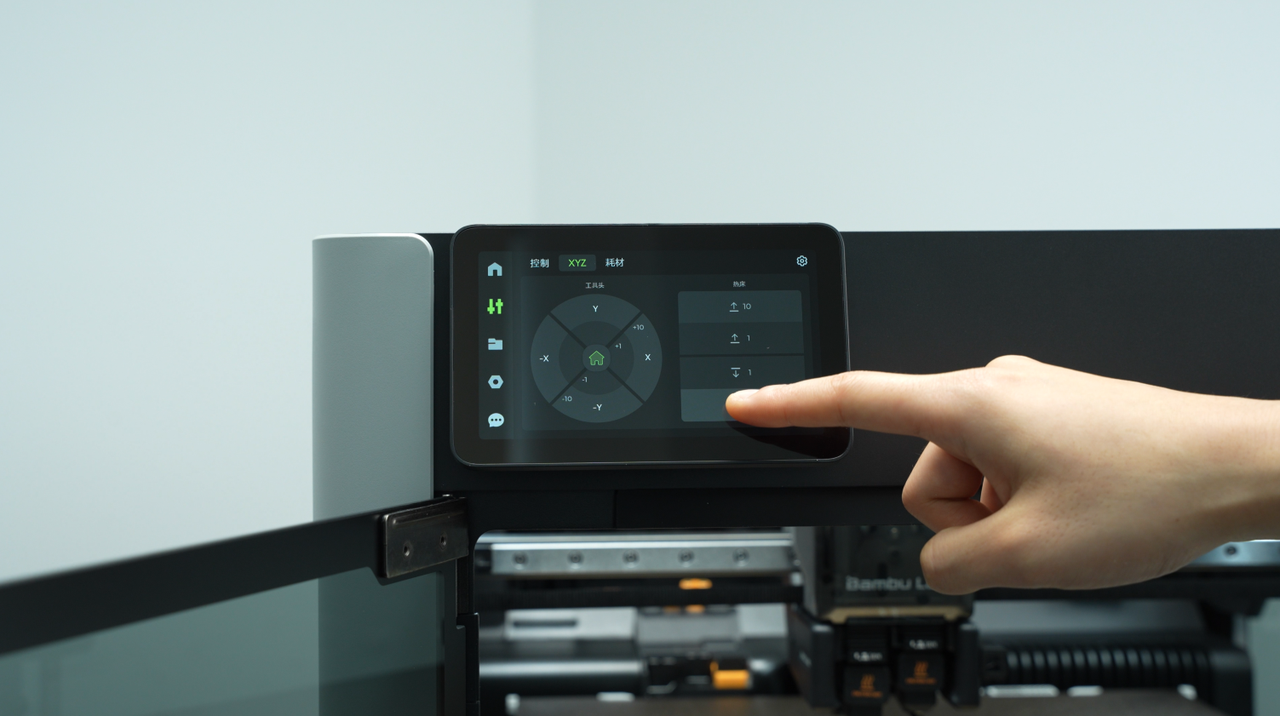

1. Bajá la heated bed

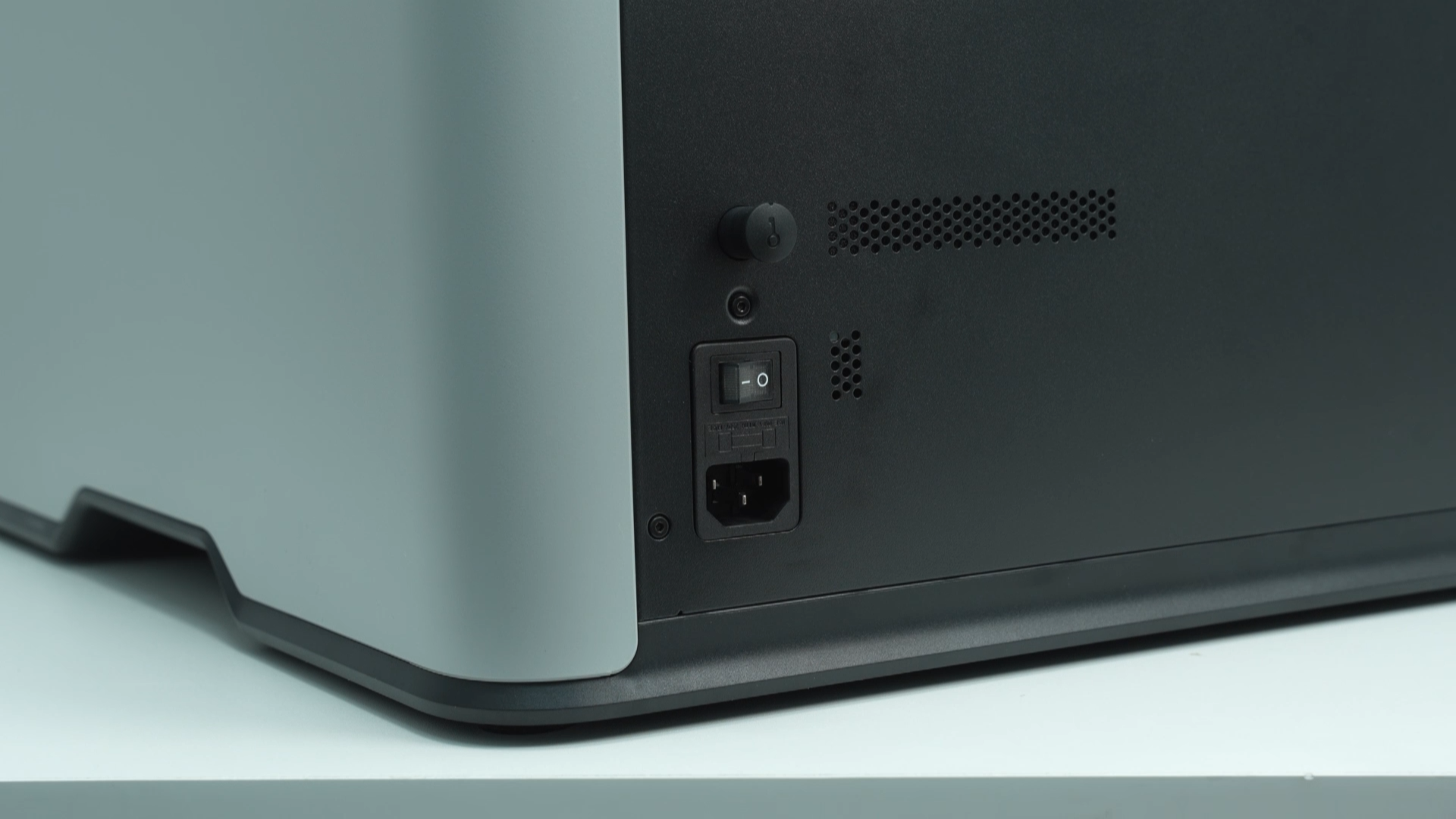

Usá la pantalla para bajar la heated bed, asegurate de que el hotend esté a temperatura ambiente y después apagá la impresora.

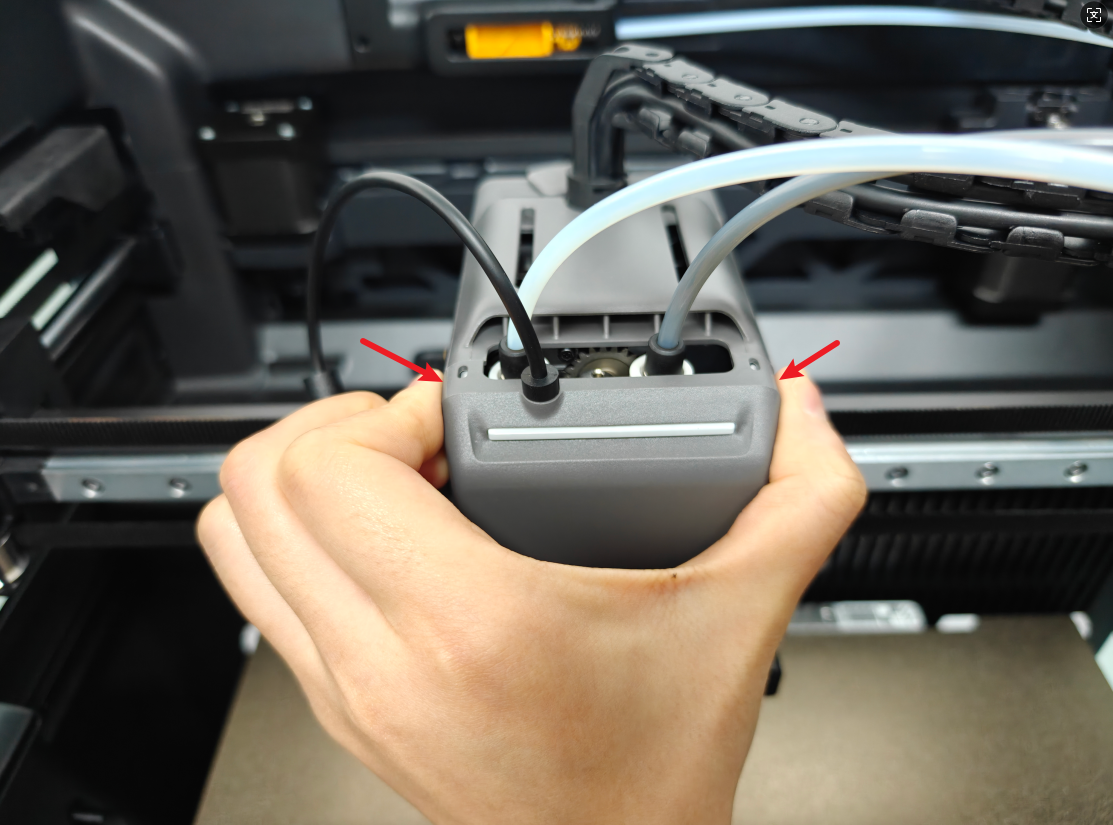

2. Sacá la tapa frontal del toolhead o el Toolhead Enhanced Cooling Fan

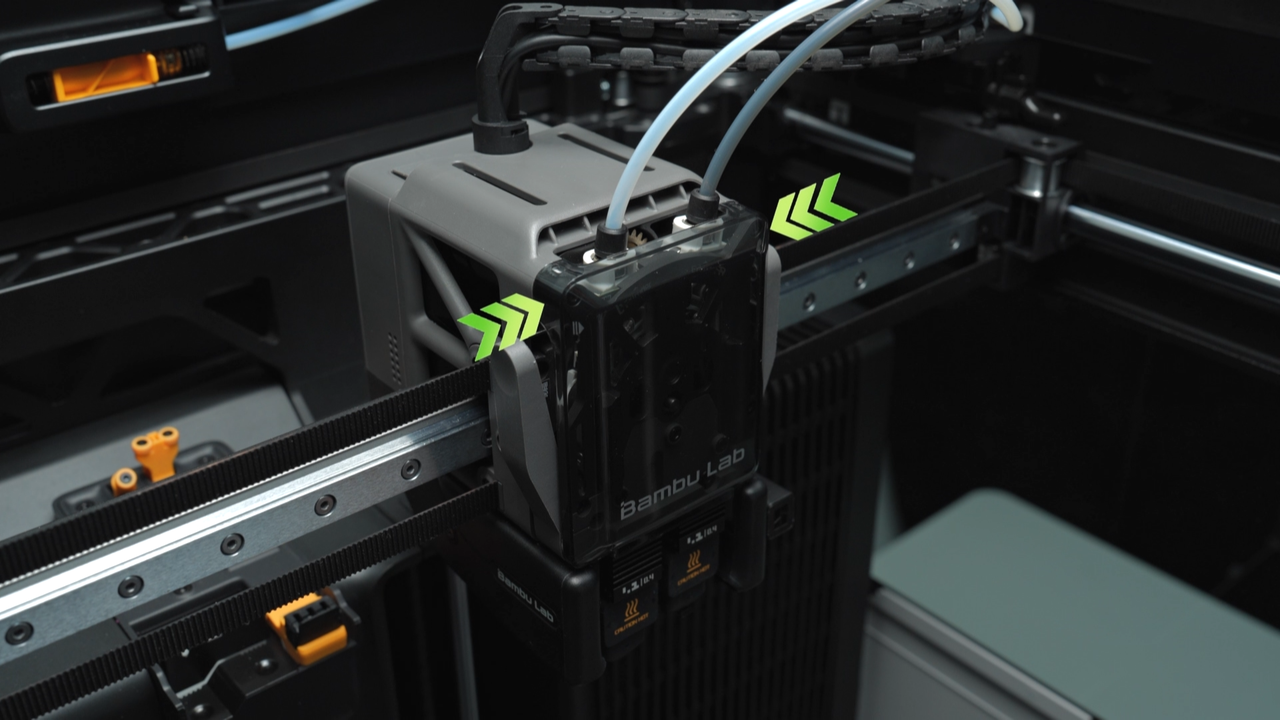

Si la impresora no tiene el Toolhead Enhanced Cooling Fan, apretá las dos esquinas superiores de la tapa frontal y tirá para arriba para sacarla.

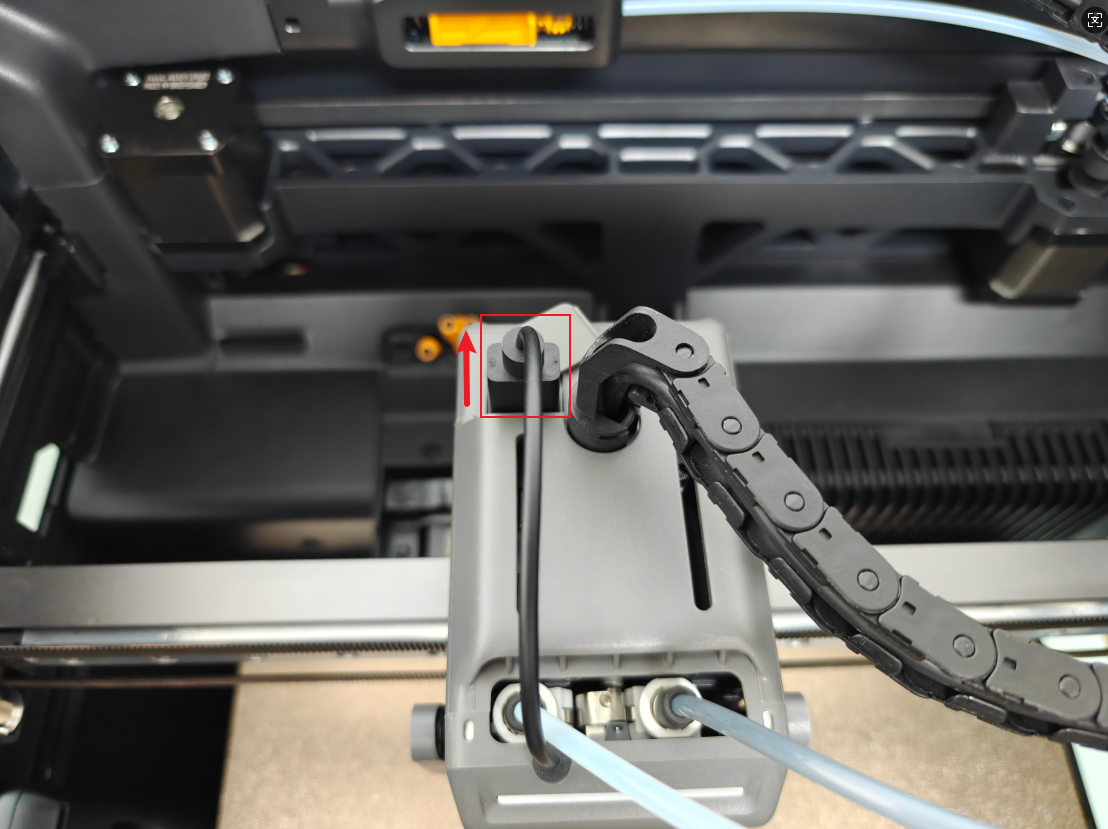

Si tenés el Toolhead Enhanced Cooling Fan, tirá para arriba para desconectar el cable del ventilador. Después, apretá la parte de arriba del ventilador y levantalo para sacarlo.

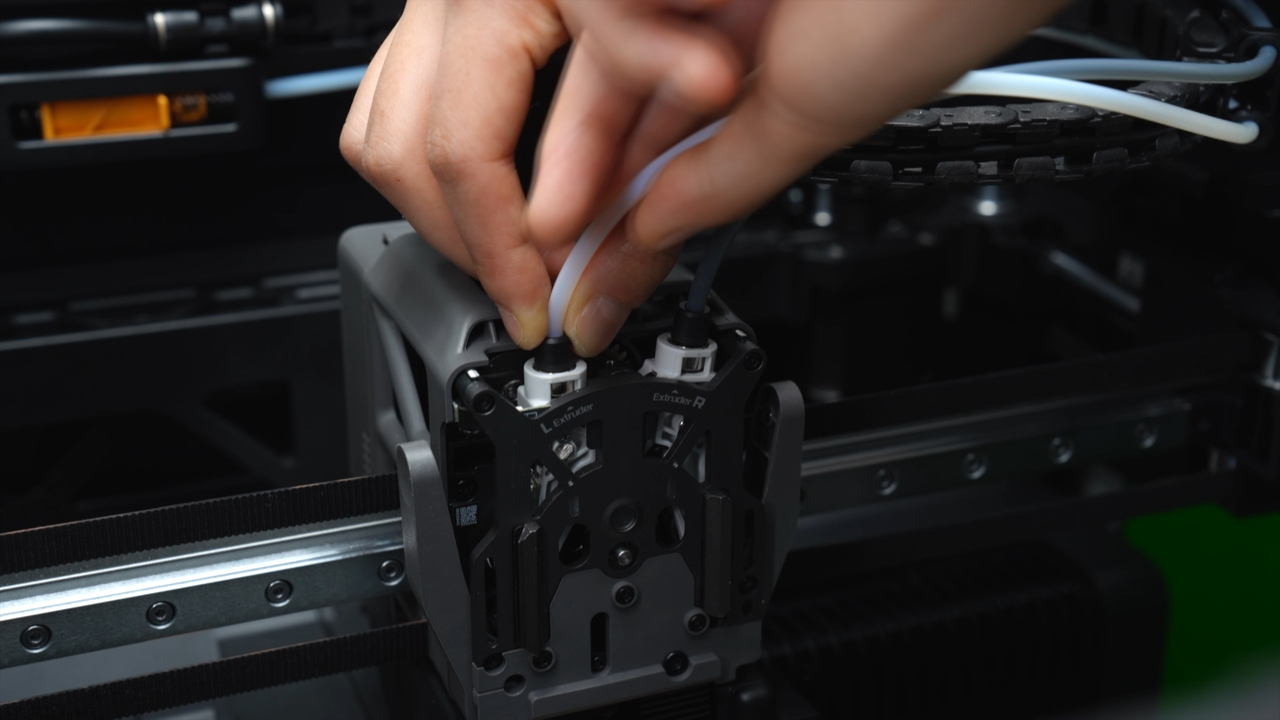

3. Sacá los tubos PTFE
Mantené apretado el anillo negro exterior de los conectores neumáticos para destrabar los dos conectores arriba del extruder, y después sacá los tubos PTFE izquierdo y derecho.
4. Sacá el Quick Change Tool Interface
Dependiendo de tu modelo, buscá en la Wiki cómo sacar los hotend izquierdo y derecho, la guía de la tapa frontal del extruder y la tapa misma.
5. Sacá los conectores neumáticos
Usá una palanquita o destornillador plano para levantar con cuidado la tapa de la base del conector, y después sacá los conectores de ambos lados de los idlers.
Instalación del nuevo conector de tubo PTFE del extrusor dual

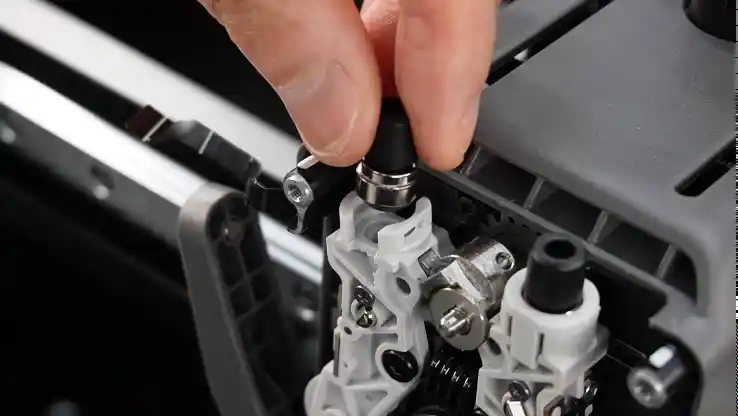

1. Instalá el conector neumático izquierdo y su base

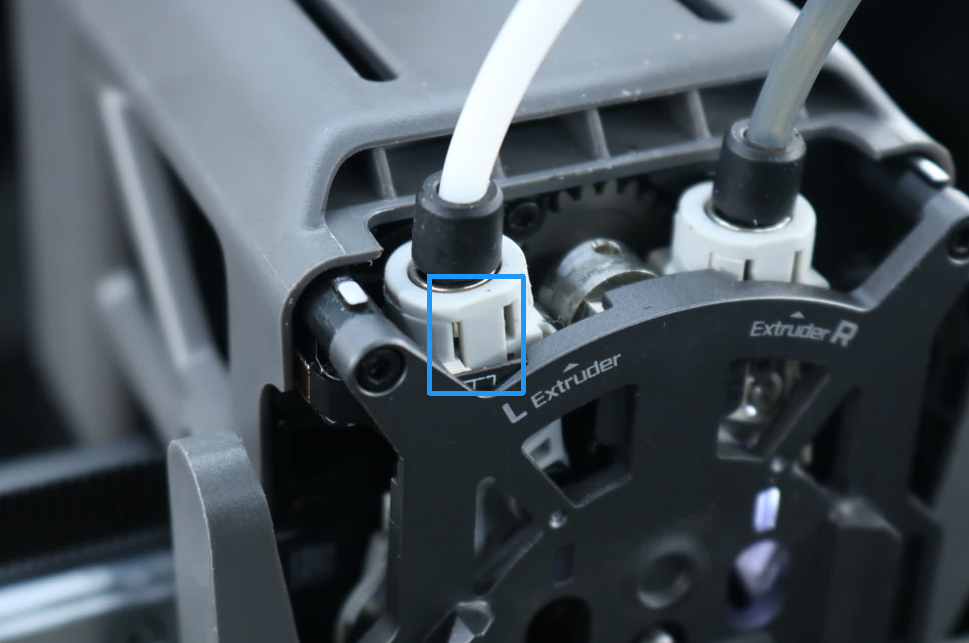

Cuando lo instales, prestá atención a la orientación: el lado plano del conector tiene que mirar hacia la muesca, y el lado largo del clip de la base debe alinearse con esa muesca.
2. Instalá el conector neumático derecho y su base

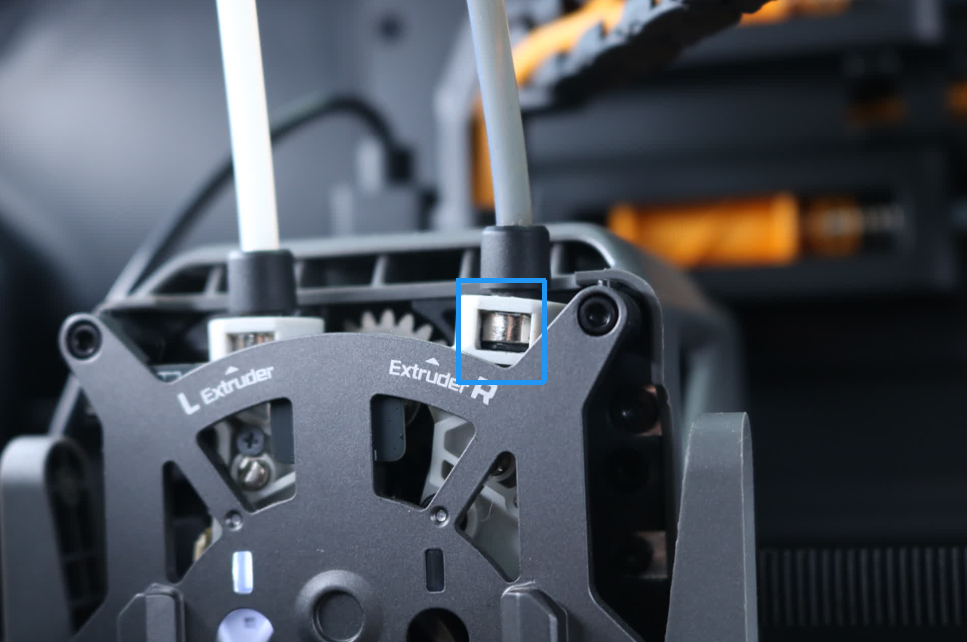

Al instalar el derecho, fijate bien que la orientación sea la correcta.
3. Instalá el Quick Change Tool Interface
Siguiendo la Wiki de tu modelo, volvé a armar los hotend, la guía y la tapa del extruder.

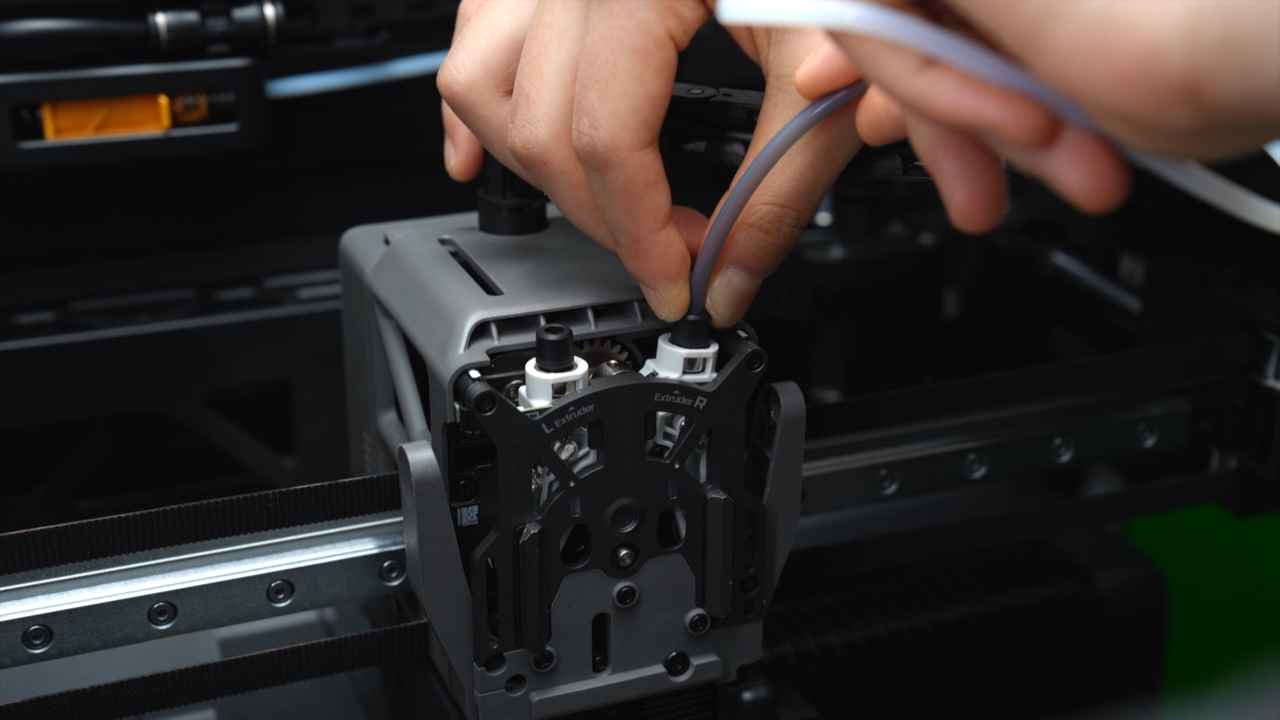

4. Instalá los tubos PTFE arriba del toolhead

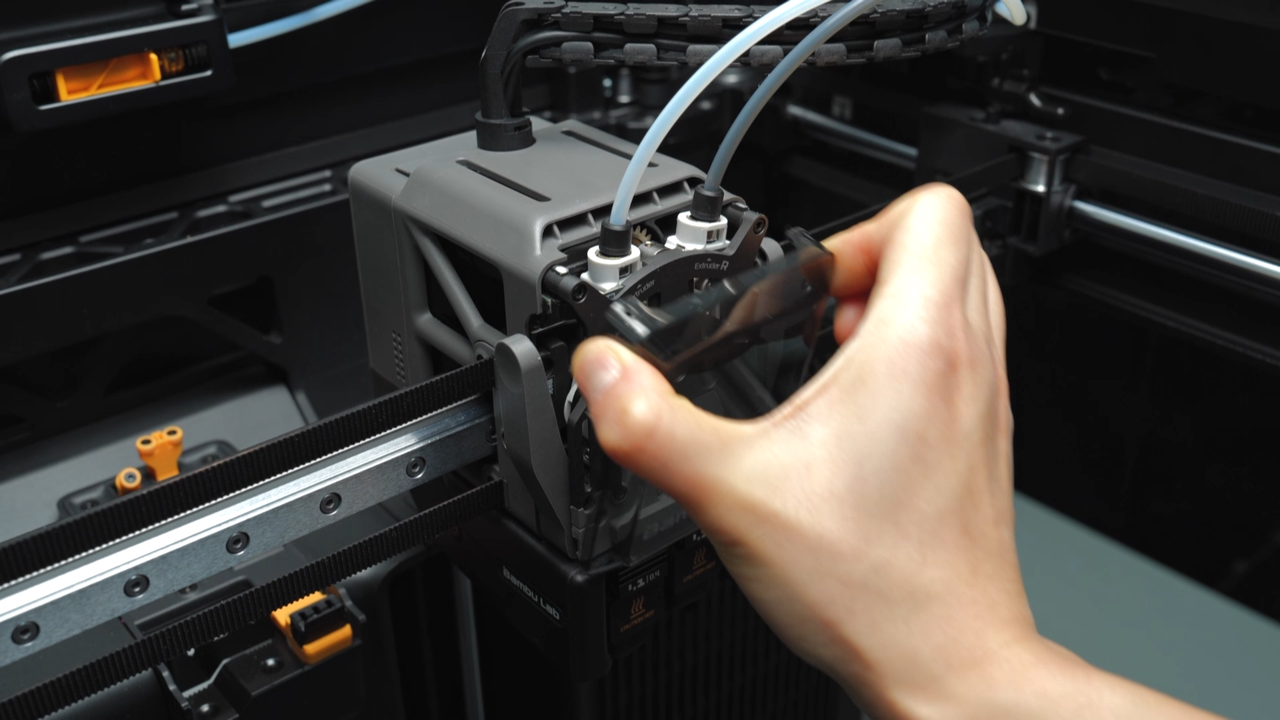

5. Instalá la tapa frontal del toolhead o el Toolhead Enhanced Cooling Fan
Si no tenés el ventilador mejorado, enganchá la tapa abajo del extruder y empujala hacia atrás para trabarla.
Si tenés el Toolhead Enhanced Cooling Fan, alineá los agujeros de montaje con las pestañas arriba del extruder y calzalo. Empujá la parte de abajo hasta que escuches un "click". Al conectar el cable, fijate que tiene una sola posición; alineá los pines antes de enchufar.
Verificación del funcionamiento
Chequeá que los conectores en los idlers estén firmes y sujeten bien los tubos PTFE.
Tornillos involucrados
- Especificación: M2.5*7 | Propósito: Sujetar la tapa frontal del extruder | Cantidad: 2
- Especificación: M2.5*7 | Propósito: Sujetar la guía de la tapa frontal del extruder | Cantidad: 3
Notas finales
Esperamos que esta guía te haya servido. Si no pudiste solucionar el tema, abrí un ticket de soporte y pasanos los logs de la impresora y algunas fotos. También podés consultarle a la IA de Bambu para sacarte dudas rápidas.
